Как сделать тепловую пушку своими руками

Несколько важных советов по сборке и эксплуатации

Правила для безопасной работы самодельной пушки практически не отличаются от эксплуатации других электроприборов: нужно избегать опрокидывания устройства и проникновения внутрь него влаги, не прикасаться к нагретому корпусу и не оставлять агрегат работать без присмотра.

Из важных особенностей – перед выключением нужно сначала остановить работу ТЭНа, дать несколько минут вентилятору поработать вхолостую и только затем вытягивать вилку из электросети.

Советы по сборке самоделок:

  1. Корпус для любого вида электрической пушки лучше всего сделать из металла с толщиной стенок не менее 1 мм или асбестоцемента. Хотя можно купить и подходящую по размерам емкость из термопластмассы, но такой кожух может выделать неприятные запахи при нагреве, да и потребует строгого контроля над температурой спирали.
  2. Раздражающий шум от работы крыльчатки можно уменьшить, если использовать для конструкции сравнительно тихие автомобильные вентиляторы.
  3. Чтобы горячая поверхность корпуса не стала причиной пожара, его можно установить на раму из арматуры, подставку из асбестоцемента или нанести теплопоглощающее покрытие.
  4. Электропитание вентилятора и ТЭНа всегда осуществляется раздельно.
  5. Проследите за качеством изоляции всех проводов, выступающих за пределы корпуса пушки.

Заземление металлического корпуса прибора поможет избежать случайного поражения током.

И последний совет – если ваши познания в электрике на уровне новичка-любителя, то прежде чем подключать самодельный аппарат к сети, проконсультируйтесь с мастером, который профессиональным взглядом оценит работоспособность и безопасность вашего творения.

С критериями выбора электрического тепловентилятора заводского производства ознакомит следующая статья. Если сомневаетесь в собственных способностях или у вас нет времени на сборку самоделки, прочитайте рекомендуемый нами материал.

Как видите, изготовить своими руками электрическую пушку действительно несложно. Но если же вы не уверены в своих навыках работы с электрической частью, лучше посоветоваться с опытным электриком или купить готовый прибор.

Если у вас есть рекомендации или возникли вопросы в ходе ознакомления с материалом, оставляйте посты в расположенном ниже блоке. Комментируйте, пожалуйста, представленный нами материал, размещайте фото по теме. Возможно, ваши советы будут полезны посетителям сайта.

Установка

Электрическая тепловая пушка может монтироваться на стенах, при этом угол установки может быть произвольным. Это позволяет в каждом отдельном случае подобрать оптимальный воздушный поток. Прибор можно установить и прямо на полу, выбрав самое удобное место для этого.

Существуют электрические тепловые пушки, отзывы о которых говорят об их чрезвычайной дееспособности, пригодные для функционирования в помещениях, отнесенных к категории пожароопасных из-за повышенной запыленности. Помимо этого уже разработаны приборы, способные функционировать в коррозионной среде. С их помощью производится обогрев таких объектов, как станции для очистки сточных вод и помещения для мойки транспортных средств.

Повышенный класс защиты от влаги – это важная характеристика, которой обладает тепловая пушка электрическая. Как выбрать такой прибор? Вся необходимая информация может быть получена из паспорта устройства и его технических характеристик.

Дизельный теплогенератор

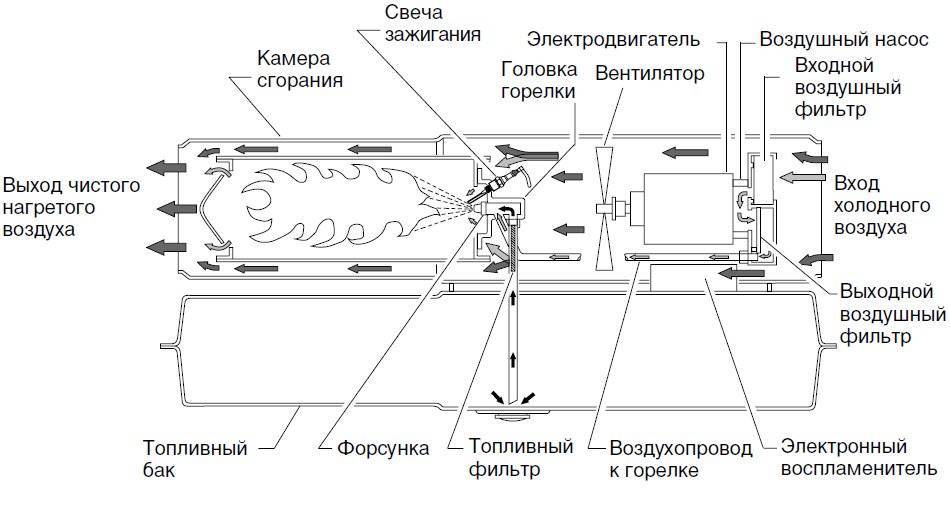

Иногда, не только в целях экономии, а когда нет рядом источников электрического тока, на помощь в обогреве помещений приходит пушка на дизельном топливе. Ее принцип действия кардинально отличается от электрических аналогов, впрочем, и конструкция тоже. Прежде чем приступить к изготовлению, надо достать чертеж, тщательно изучить его, а потом уже собирать все детали. Простейшая дизельная тепловая пушка непрямого нагрева имеет такие основные части:

  1. Цилиндрический корпус из прочного металла.
  2. Бак с топливом, насосом перекачки и фильтрующим элементом.
  3. Камера сгорания из толстого металла с одной или несколькими форсунками для распыления дизтоплива.
  4. Вентилятор для нагнетания воздуха.
  5. Труба дымохода для отведения продуктов сгорания.

Дизельную тепловую пушку начинают собирать с установки внутри основного корпуса вентилятора, потом вставляют камеру сгорания и центрируют ее. Подсоединяют систему трубопровода топлива от бака и перекачивающего насоса к форсунке. Топливный бак во всей конструкции расположен в самой нижней части, у него нет прямого контакта с корпусом трубы по соображениям пожарной безопасности.

Рядом закрепляется насос и фильтр тонкой очистки. Насос соединяется с форсункой посредством трубки из меди. Внутри камеры сгорания размещается заводской пьезоэлемент для зажигания распыленного топлива. В верхней части камеры делается отводная труба, через которую все продукты горения удаляются в атмосферу

С обеих сторон корпуса устанавливаются защитные решетки, чтобы исключить неосторожного касания раскаленной торцевой части камеры сгорания и оградить людей от работающего вентилятора

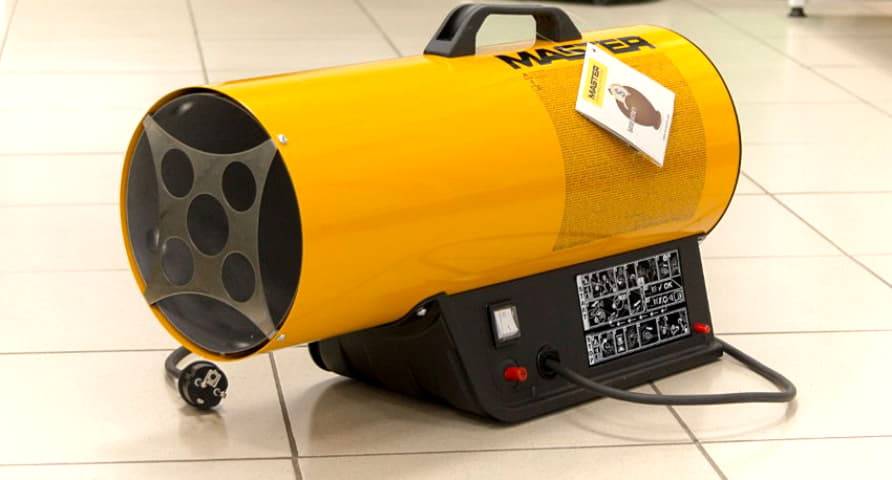

Особенности газовых теплопушек

Газовые пушки часто применяются не только в промышленности, но и в быту, например, для обогрева дачных домиков либо гаражей. Подобные устройства уступают электрическим по мобильности, но являются более экономичными. К тому же у подобных приборов достаточно высокая мощность, показатель которой может достигать 140 кВт.

Обогреватели могут работать на природном либо сжиженном газе, однако им также необходим доступ к электросетям, поскольку функционирование вентилятора, термостата и других составных частей без электричества невозможно.

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

  • голубое топливо, проходящее по магистралям;
  • бутан или пропан в специализированных баллонах.

Модели большой мощностью могут подсоединяться к газовому трубопроводу специальным шлангом, что обеспечивает их непрерывную работу. Следует учесть, что подобные агрегаты обычно бывают стационарными, поскольку их передвижение несколько затруднено.

На баллонном топливе функционируют компактные мобильные приборы. В некоторых случаях пушка подсоединяется шлангом к крупному баллону, который стоит неподвижно. В других – небольшой резервуар с газом является элементом конструкции агрегата.


Для работы переносных газовых устройств (сделанных самостоятельно или в заводских условиях) используется газ в баллонах разного типа

Во многих современных моделях газовых теплопушек предусматриваются добавочные функции, например, защита корпуса от перегрева, автоматическое отключение устройства, контроль за пламенем.

Дополнительная информация об устройстве и различных модификациях газовых пушек приведена в этой статье.

Назначение и принцип действия тепловой пушки

Тепловая пушка — это, по сути, мощный тепловентилятор, способный быстро и долго обогревать помещения большого размера. Чаще всего прибор выглядит как толстая короткая труба на основании, что и вызывает ассоциации с пушкой. Источник тепла может быть стационарным или передвижным (в облегчённом варианте для переноса либо на базе с колёсами).

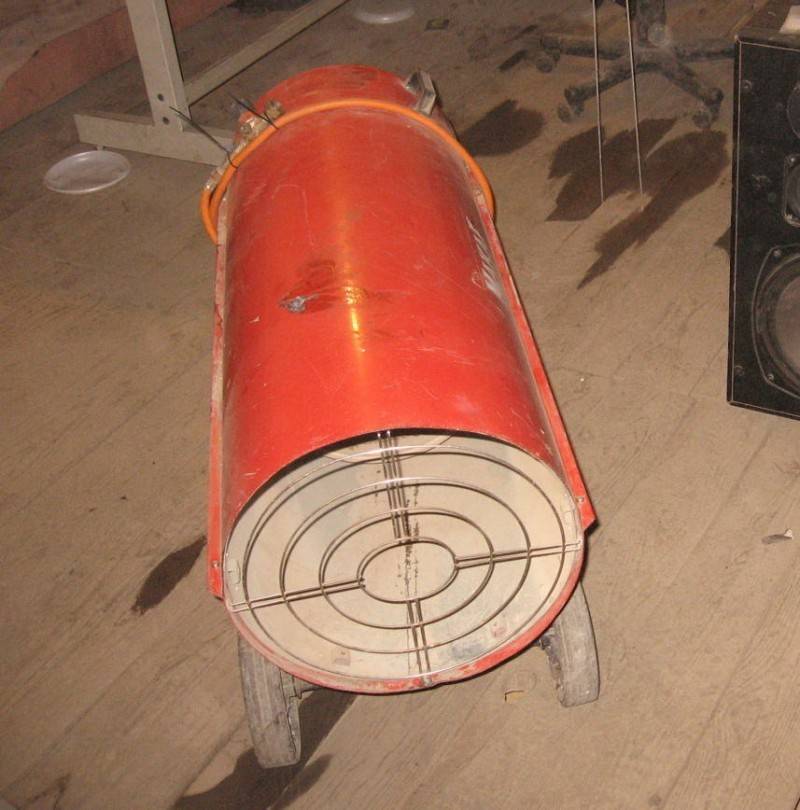

Большинство тепловых пушек действительно напоминают пушку, но многие могут быть кубическими

Тепловые пушки необходимы для:

  • эпизодического быстрого нагрева помещений (например, строительных объектов для быстрой просушки штукатурки, зерно/овощехранилищ для уменьшения влажности продуктов);
  • быстрого нагрева комнаты для выполнения специфических работ (например, монтажа или ремонта натяжного потолка);
  • выполнения технологических операций в промышленных зданиях;
  • сезонного обогрева нежилых помещений, не подключённых к тепломагистрали (например, теплиц, ангаров, складов);
  • постоянного либо временного продолжительного обогрева жилых помещений, которые невозможно подключить к другим источникам тепла (например, дач и загородных коттеджей).

В быту маломощные тепловые пушки помогают отогреть замёрзший на стоянке автомобиль, просушить погрев во время весенних паводков, обеспечить комфортную температуру в беседке поздней осенью и т. д.

В мастерской тепловая пушка обеспечит комфортные условия для работника и оптимальные условия хранения для машины

Принцип действия тепловых пушек практически неотличим от способа работы обычного тепловентилятора. Благодаря теплогенератору (ТЭНу, спирали либо сгорающему топливу), он нагревает находящийся внутри корпуса воздух и за счёт вентилятора распространяет этот нагретый воздух по всему помещению.

Функциональные особенности

Когда у вас нет материальной возможности приобрести запатентованный аппарат заводского изготовления, то самодельная тепловая пушка — единственная возможность выполнить намеченный вами план ремонта или строительства.

Принцип работы такого агрегата несложен: в трубу из асбеста или какого-нибудь металла устанавливаются тэны или располагается спираль особым способом. С одной стороны вставляется мощный вентилятор, который нагнетает воздух в трубу, где он нагревается и через противоположное отверстие выпускается в помещение.

Такие электроустройства реально быстро нагревают помещения различного объема. Здесь все зависит от мощности нагревательных элементов: чем мощнее, тем быстрее создается оптимальная температура. Есть только один негативный момент — это большое потребление энергии и быстрое высушивание воздуха. При использовании в жилом помещении надо ставить рядом открытую емкость с водой, чтобы увлажнить воздух.

Несколько важных правил, которые необходимо соблюдать во время монтажных работ

В процессе монтажа оборудования, которое предполагает использование жидкого топлива, нужно соблюдать несколько правил общего характера, а также требования, указанные заводом-изготовителем устанавливаемого оборудования.

В число важных правил входят следующие рекомендации:

  • дизельные котлы нельзя устанавливать в гаражах, имеющих небольшую площадь, и городских квартирах, поскольку сам котёл занимает много места, требует размещения топливного бака и обладает высоким уровнем шума;
  • дизельное оборудование необходимо монтировать в отдельных помещениях, потолки которых находятся на высоте не менее двух с половиной метров ;
  • от поверхностной части котла до стены, находящейся напротив, должно быть расстояние, превышающее один метр;
  • стены котельного помещения должны быть бетонными или кирпичными, покрытыми штукатуркой или кафелем;
  • в котельной необходимо установить двери третьего класса противопожарной защиты;
  • в топливном баке должно храниться не более девятисот литров топлива, что приводит к необходимости обустраивать для ёмкостей отдельное от котельной помещение.

Отопление капельницами

Если капельная печь используется для отопления, нужна ее мощность не менее 15-16 кВт. Только увеличением частоты капели этого не добиться: из-за возросшего тепловыделения капли будут испаряться еще в подводящей трубке. Печка (теперь уже самодельный котел на жидком топливе) перейдет на горение хлопками, а потом погаснет. Поэтому в отопительном котле на солярке и отработке трубку капельницы подводят к пламенной чаше в рубашке, охлаждаемой потоком воздуха.

Но это еще не все. Вследствие того же большего тепловыделения испарение топлива и горение паров будут интенсивнее. Часть топливного пара будет сразу отброшена в сторону, не сгорит и станет накапливаться в объеме котла, что может привести к взрыву. Поэтому на выходе топливопровода ставят завихритель, и конструкция дефлектора будет иной, чем в капельной буржуйке.

Схема системы отопления с капельным котлом на солярке

Подача воздуха при мощности до прим. 12 кВт термоконвекционная энергонезависимая: забираемый воздух сначала нагревается в воздушной рубашке дымовой трубы, а затем несколько остывает в алюминиевом гофрошланге, что и обеспечивает необходимый «подсос». На большую мощность необходим наддув от вентилятора ок. 60 Вт, напр., обдувающего радиатор ВАЗ-2109.

Чертежи капельных котлов на солярке для водяного и воздушного отопления

Существенный недостаток описанной системы – во избежание погасания горелки и накопления в нем взрывоопасных паров вода в рубашке котла должна течь противотоком естественной термосифонной циркуляции, т.е. сверху вниз. Поэтому в системе необходим циркуляционный насос с энергонезависимой (термомеханической) автоматикой аварийного останова котла при прекращении электропитания. Все это делает данную систему весьма сложной и в то же время ненадежной.

Построить капельный котел для системы водяного топления с естественной термосифонной циркуляцией возможно, но в таком случае усложняется его конструкция и становится необходимым принудительный наддув воздуха в рубашку охлаждения топливопровода. Если вы желаете отапливаться непременно дизтопливом или просто нечем больше, то чертежи капельного отопительного котла с естественной циркуляцией теплоносителя в водяной рубашке см. на след. рис.

Чертежи капельного котла на солярке для системы водяного отопления с термосифонной циркуляцией

Тоже вариант

Существует еще один способ запустить дровяно-угольную печь на керосине и солярке: сунуть ей в топку эжекционную горелку. Он возможен, если есть источник сжатого воздуха – наддув нужен 1,5-2 ати. При условии, что топливный бак расположен ниже горелки (это совершенно обязательно!) данный способ максимально безопасен: нет наддува – горелка гаснет. Сборочный чертеж распылительной головки эжекционной горелки для бензина, керосина и дизтоплива дан на рис. Воздух подается в кольцевой зазор (выделено цветом); недостающие размеры можно взять пропорционально, т.к. чертеж в масштабе.

Чертеж распылительной головки эжекционной горелки для жидкого топлива

Самостоятельное изготовление нагревателя

Несмотря на то, что промышленность может предложить большой ассортимент мобильных обогревателей самых разных моделей, среди домовладельцев до их пор популярна электрическая самодельная тепловая пушка. Дело в том, что данное устройство, собранное самостоятельно, обойдется его владельцу на несколько порядков дешевле подобного аппарата, приобретенного в магазине.

Ремонт тепловой пушки, собранной самостоятельно, будет стоить сущие копейки ее владельцу, так как отпадет необходимость посещать официальные сервисные центры, работающие по достаточно высоким расценкам.

Тепловая пушка своими руками создается из подручных материалов, что позволяет иметь широкий спектр запасных частей на случай ремонта. Не сложно изготовить такую конструкцию нагревателя, которая учитывает все особенности помещения.

Если владелец решился создать обогреватель собственными руками, то электрическая пушка станет для него оптимальным выбором. Дело в том, что узнать, как сделать пушку своими руками, можно практически в любом справочнике электрика, а для работы потребуется иметь некоторые подручные материалы.

Схема тепловой пушки

При этом обязательно потребуются чертежи устройства и его схема. Их использование гарантирует качество сборки и соответствие устройства правилам пожарной безопасности. Обычно в конструкцию данного нагревателя входят:

  • корпус;
  • тэн для нагрева;
  • мощный вентилятор;
  • прибор для управления;
  • провод с вилкой.

Для изготовления корпуса в процессе монтажа понадобиться металлическая труба или короб. Желательно выбрать корпус большой толщины с низким уровнем теплопроводности, который защитит прибор от механических воздействий.

Тэн обычно берется стандартный, продаваемый в магазине. При этом его мощность рассчитывается в зависимости от площади обогреваемого помещения и нагрузки на электросеть. Электрическая пушка при необходимости может быть оснащена несколькими тэнами.

Монтируя вентилятор в корпус, нужно помнить, что будет удобнее установить на пушку устройство, регулирующее скорость вращения его лопастей, а систему управления вентилятором и всем нагревательным прибором имеет смысл вынести в отдельный короб.

Для того чтобы получить дополнительную экономию, можно покрыть корпус электропушки теплоизолирующей краской. Можно нанести ее и на иные элементы устройства. Это экономит электроэнергию при обогреве помещения.

Как изготовить газовую тепловую пушку своими руками

В большинстве случаев тепловая пушка используется мастерами в качестве обогревательного прибора для гаража. Поэтому целесообразнее будет изготовить конструкцию непрямого нагрева, которая подключается к дымоходной системе и позволяет находиться в помещении во время ее эксплуатации.

Для изготовления пушки потребуется:

  • две трубы длиной 1 м и диаметром 18 см (корпус) и 8 см (камера сгорания);
  • труба диаметром 8 см и длиной 30 см (выходной патрубок);
  • вентилятор осевого типа с круглым фланцем;
  • горелка газовая, укомплектованная пьезоэлементом.

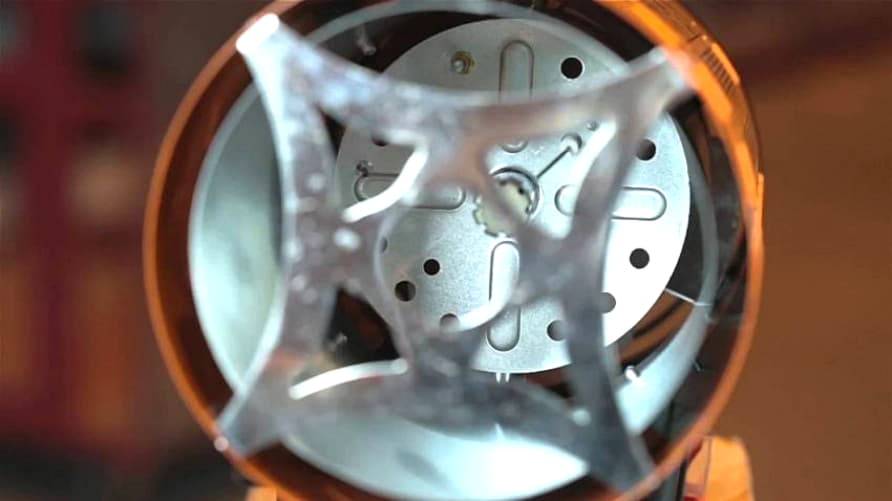

Конструкция газовой пушки довольно простая, поэтому изготовить устройство не составит большого труда любому

Технология сборки газовой пушки своими руками

Перед тем, как заняться сборкой пушки, нужно позаботиться о наличии схемы. Она будет служить ориентиром в процессе работы. Для начала нужно взять трубу с большим размером диаметра и выполнить пару отверстий. Размер одного из них – 8 см. К этому отверстию будет крепиться выходной патрубок для нагретого воздуха. Размер второго – 1 см. Это отверстие будет использоваться для фиксации газового шланга. Из трубы диаметром 8 см нужно изготовить камеру сгорания.

Полезный совет! Чтобы камера сгорания жестко держалась в центральной части корпуса желательно использовать пластины, которые привариваются к трубе.

Далее подготавливается заглушка. Ее можно вырезать из металлического листа. Этот элемент должен перекрывать зазор между корпусной частью и камерой сгорания

При этом очень важно не перекрыть доступ, чтобы была возможность подключить конструкцию к дымоходу

Схема тепловой газовой пушки

На следующем этапе все элементы газовой пушки собираются воедино. Для этого потребуется сварочный аппарат и навыки обращения с ним. Камера сгорания вместе с ребрами жесткости приваривается внутри большой трубы. С наружной части фиксируется патрубок и заглушка. Через этот элемент нагретый воздух будет поступать в комнату. Остается установить газовую горелку и вентилятор. Все элементы должны быть прочно закреплены.

Процесс сборки конструкции с прямым нагревом значительно проще. Такая пушка состоит из трубы, на одном из концов которой закреплен вентилятор и горелка. Продукты горения и потоки горячего воздуха в этом случае будут выходить с противоположной стороны.

Правила безопасной эксплуатации тепловой пушки

Тепловая пушка, работающая на газу, очень проста в использовании. Если придерживаться правил ее эксплуатации, этот прибор не будет представлять никакой опасности для жизни или здоровья человека.

Благодаря многоступенчатой системе безопасности газовые тепловые пушки абсолютно надежны и просты в эксплуатации

Правила безопасной эксплуатации:

  1. Не допускается сушка обуви и одежды на корпусе прибора, а также любые действия, в ходе которых может быть перекрыт воздуховод или воздухосборник.
  2. Корпус устройства и вентилятор необходимо защищать от попадания влаги.
  3. Обязательно нужно использовать проводку, мощность которой соответствует техническим параметрам пушки.
  4. Не следует эксплуатировать прибор в грязном помещении, где наблюдается высокая концентрация пыли.
  5. В помещении, где используется пушка, нужно организовать хорошую вентиляцию.
  6. Не допускается ставить поблизости от газовой пушки опасные и легковоспламеняющиеся вещества.
  7. Место, где газовый шланг фиксируется к баллону с топливом, обязательно нужно проверять на герметичность. Не допускается наличие утечек.

Газ гораздо тяжелее воздуха, поэтому он может скапливаться в нижней части комнаты, создавая взрывоопасную ситуацию. По этой причине запрещено использовать пушку в помещениях, которые находятся ниже уровня земли.

Для безопасного использования газовой пушки большую роль играет качество, сочетание технических и эргономических свойств

Тепловые пушки на газу предназначены для бытового и коммерческого использования. Они просты в эксплуатации и экономичны. Подобные установки способны стать прекрасной альтернативой стандартному способу отопления. В ассортименте современных магазинов представлено большое количество модификаций с различными техническими характеристиками. Благодаря этому покупатели могут подобрать оптимальную конструкцию для отопления помещений компактного размера, например, гаража или жилой комнаты, и пространств большой площади (торговых центров, аэропортов, железнодорожных вокзалов).

Как собрать такое устройство самостоятельно

Сборка своими силами предполагает наличие необходимых знаний и опыта в подобных самоделках. Если все это присутствует, то можно перейти к сборке.

Перед механической частью, следует разобраться с электрической схемой. Она необходима, для правильного монтажа и соблюдения требований по безопасности.

При помощи такой схемы, будет проще рассчитать и количество комплектующих, и получаемую мощность устройства. А главное – проконтролировать правильность последующей сборки устройства.

Для корпуса можно взять как круглую трубу, так и квадратной формы короб. Он должен быть из металла. Толщина здесь очень важна – теплопроводность должны быть не слишком высокой, так как рабочая температура, может подниматься до очень больших величин.

Если необходимо, можно сделать дополнительное покрытие корпуса из теплоизолирующих материалов. Это позволит не опасаться ожогов, если коснуться работающей установки.

Далее следует установить тэны. Их количество и мощность, определяется требованиями, предъявляемыми к устройству. Несколько смонтированных тэнов, дадут возможность изменять температуру подаваемого в помещение воздуха, но усложнят конструкцию.

Мощность тоже влияет на температуру, но, уже серьезнее – чем мощнее тэн, тем сильнее он будет нагреваться и отдавать тепло.

Закрепить тэны, нужно в центре корпуса и присоединить к ним, питающую проводку

Особое внимание следует уделить изоляции всех электрических соединений и контактов

После этого, устанавливается вентилятор. Здесь тоже можно выбрать, какой по мощности устанавливать. Более мощные модели дадут возможность равномерно нагреть большое помещение.

Все необходимо подключить к коммутирующему устройству, или проще – сделать панель управления. Здесь нужно соединить воедино всю проводку, идущую от тэнов и вентилятора, с переключателями режимов и проводом питания.

Перед первым включением, требуется обязательно проверить все электрические соединения на признаки замыканий, открытых проводов и контактов – их быть не должно. Все соединения, должны быть тщательно заизолированы.

Если все требования по технике безопасности были соблюдены, можно осуществлять первое включение самостоятельно собранной тепловой пушки.

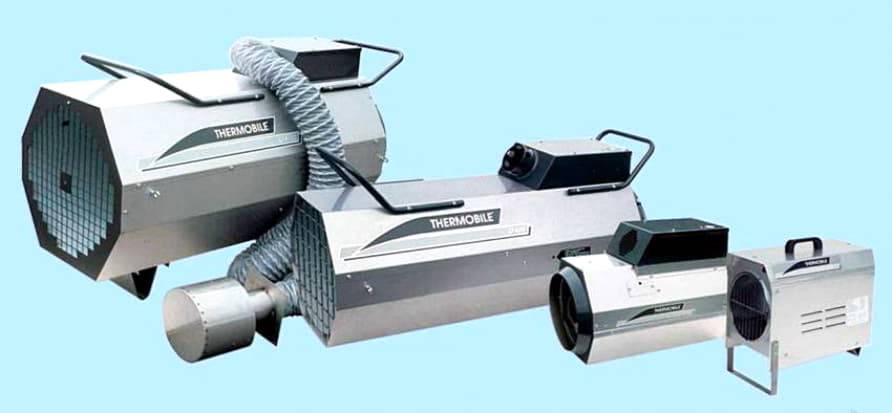

Разновидности тепловых пушек

Тепловые обогреватели подразделяются по способу нагрева и виду горючего, используемого в работе. Также они могут различаться по назначению (бытовые и промышленные).

Процесс нагрева может происходить по-разному. Зависит это от типа конструкции модели. Прибор с прямым нагревом имеет довольно мощный вентилятор, который забирает воздух. Прямой контакт нагревательного элемента с воздушной массой нагревает ее и выбрасывает через сопло.

Такие устройства стоят относительно мало, а их КПД довольно высокий. Но с экологической точки зрения, приборы с прямым нагревом считаются плохими. Они выбрасывают в помещение все продукты сгорания, что может быть опасно для человека. В месте эксплуатации устройства желательно предусмотреть принудительную вентиляцию.

Конструкция устройств с непрямым нагревом более сложная. В ней присутствует теплообменник, который играет роль фильтра. Он разделяет теплый воздух и продукты сгорания. От прибора идет труба, по которой все вредные вещества уходят на улицу.

Горелки с непрямым нагревом дороже, а их КПД ниже, чем у устройств с прямым нагреванием воздуха. Но спрос на них всё равно высокий из-за безопасной эксплуатации.

При выборе типа тепловой пушки нужно предусматривать условия эксплуатации. Прибор с прямым нагревом подойдет для отапливания или осушения больших помещений, в которых не бывает скопления людей (склады, подвалы).

Если пушка необходима в производственном цеху или при строительстве и ремонте жилых помещений, то лучше выбирать модели с непрямым нагревом.

Супер пушка своими руками:

Основные положения конструирования тепловой пушки

Чтобы сконструировать тепловую пушку самостоятельно, необходимо найти трубу крупного диаметра. Затем немного на двух концах с противоположных сторон сделать два отверстия: одно крупного калибра, второго мелкого. Через крупное будут выходить конечные продукты сгорания, через мелкое будет поступать топливо. Затем необходимо вмонтировать камеру сгорания с автоматическим катализатором, который будет приводить газовую смесь в горящее состояние

Очень важно на всём протяжении конструкции соблюдать высокую степень герметичности, чтобы избежать утечки. Затем нужно к концу трубы, где находится отверстие мелкого калибра, присоединить вентилятор и конструкция готова. Как сделать электрическую тепловую пушку – этот вопрос сложности не представляет, главное соблюдать должным образом правила безопасности при её использовании

Как сделать электрическую тепловую пушку – этот вопрос сложности не представляет, главное соблюдать должным образом правила безопасности при её использовании

Это положение особо важно для бака с газовой смесью, нужно чтобы он находился минимум в метре от других предметов помещения. При возможности, желательно временно убрать очень легко воспламеняющиеся материалы, на период использования самодельного обогревательного устройства. Поскольку теплый воздух может катализировать множество химических реакций

Поскольку теплый воздух может катализировать множество химических реакций.

Электрическая тепловая пушка, сделанная собственными руками, не требует специализированных умений или профессиональных знаний, а что ещё особо важно – это практически отсутствие каких-либо материальных расходов на конструирование. Однако при построении очень важно соблюдать пункты, которые указаны в чертеже. (См

также: Отопление теплиц своими руками)

(См. также: Отопление теплиц своими руками)

Самодельная тепловая пушка электрического типа позволяет обеспечить должным образом теплом помещения крупной площади. Так как с практической точки зрения происходит двойной обогрев. Первым источником тепла является простой тёплый воздух, вторым же источником является газовая смесь, после сгорания которой выделяется достаточно значительное количество тепла.

Данная конструкция в основном используется для отопления помещений, в которых в силу обстоятельств невозможно обеспечить должную герметичность, например, проведение ремонта в зимнее время года. Электрическо-газовую пушку в основном используют для обогрева помещений, которые имеют крупный метраж или для быстрого обогрева небольших жилых площадей.

Для изготовления дизельной тепловой пушки понадобится целый ряд составляющих, а именно:

  • камера сгорания;
  • бак с дизельным топливом;
  • металлическая труба крупного калибра;
  • катализатор;
  • вентилятор.

Вначале необходимо сделать на двух концах металлической трубы по отверстию: одно крупное и одно небольшого размера. Затем необходимо будет вмонтировать катализатор в камеру сгорания в саму металлическую трубу. Ни в коем случае нельзя начинать конструирование, не имея плана будущей конструкции, так как в таком случае либо не получится собрать агрегат, либо его конечная работа будет просто энерго неэффективной. (См. также: Газогенераторная печь своими руками)

Самая маленькая дизельная тепловая пушка применяется в основном для отопления небольшой комнаты и её главным преимуществом является экономичность. Главной особенностью её конструкции является использование небольшой металлической трубы и отсутствие топливного бака. То есть такой агрегат функционирует исключительно за счёт преобразования холодного воздуха в тёплый. Главное следует не забывать, что вентилятор должен всегда иметь отдельный источник питания, во избежание замыкания электросети.

Для построения дизельной тепловой пушки, необходимо определить метраж будущего помещения, а также учесть степень воздушной изоляции помещения, где планируется применение будущего теплового агрегата. С практической точки зрения определить степень воздушной изоляции можно лишь по одному параметру: воздушная вентиляции ощутима либо нет. В зависимости от этого, нужно планировать будущую конструкцию. Если помещение является достаточно изолированным, то можно обойтись без газовой смеси и, следовательно, энергозатраты будут значительно ниже.

Часто многие задают вопрос, как сделать дизельную тепловую пушку самостоятельно? Ответ очень прост, первостепенно необходимо составить собственный план, а затем по пунктам внимательно его выполнять. Наиболее распространённой практической ошибкой множества людей является как раз таки несоблюдение всех пунктов плана или отсутствие должного внимания.

Тепловая пушка на дровах своими руками

  • Загружается топливо в камеру горения.
  • Как только воздух нагреется, включится вентилятор, который будет подключен к патрубку нагревательной камеры горфрой.
  • Внутри баллона имеется горизонтальная перегородка, за счет того, что она воспринимает наибольшую тепловую нагрузку, воздух нагревается довольно быстро.
  • Горячий воздух, поступающий из второго патрубка, сможет обогреть любую точку помещения.

Нагнетающим прибором в этом устройстве является вентилятор, выбор которого зависит от площади помещения: для маленькой комнаты подойдет кулер, находящийся в компьютерном системном блоке. Для средних габаритов жилья можно использовать бытовые вентиляторы, расположенные в вытяжках.

  • Отрезать от баллона верхнюю часть, это нужно выполнить по сварочному шву. Для более мощной конструкции необходимо обрезать верх ниже сварочного шва. Перед этим нужно выкрутить вентиль, и чтобы оставшийся пропан не взорвался, заполнить его водой. Если этого не выполнить, то работа с болгаркой будет опасной.
  • Изготовить дополнительные детали. Вырезать из металла круг размером около 300 мм, он будет исполнять роль перегородки. Для дверок нужно выполнить обрамление в виде полоски шириной 80 мм. Если материал останется, то из него можно нарезать небольшие полосы, которые пойдут для теплообменных ребер.
  • Выполнить колосниковую решетку, подгоняя длину ее прутьев под размер баллона, затем расположить ее в нижней его части.
  • Обрезать проемы для установки загрузочной дверцы. В них вставляется обрамление дверец, они представляют собой сварную конструкцию из полос. Предварительно следует подготовить дверцы, приварив к ним петли и ручки.
  • Изготовить воздушную камеру. Подготовленный металлический круг уложить вместо отрезанной верхней части и приварить наглухо. Прикрепить в ней вентилятор и приварить ребра.
  • Установить дымоходный патрубок.

Электрическая тепловая пушка в действии

На данный момент в продаже представлен широкий ассортимент продукции отечественного и зарубежного производства, при этом цены вполне приемлемы, например, на продукцию компании «Ресанта».
Подключите пушку к дымоходу, проверьте качество вентиляционной системы

Важно помнить, что обогреть дощатый сарай, большой ангар или железный гараж практически невозможно.

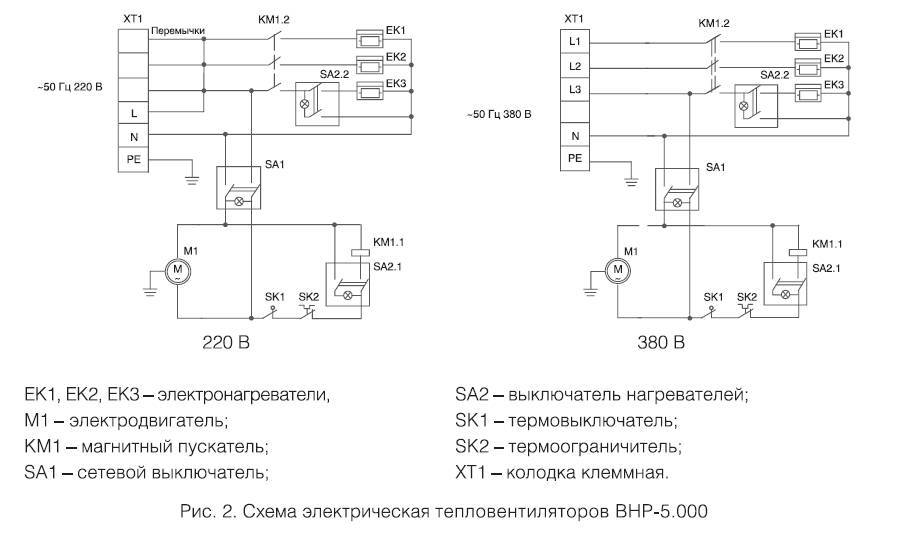

Устройство и ремонт тепловой пушки. Схема тепловентилятора Подключение тепловой пушки Тепловая пушка — это универсальное оборудование, с помощью которого можно быстро и качественно обогреть любое неотапливаемое помещение. Подключение некоторых тепловых пушек осуществляется к сети в вольт.
Как правило, используют уже готовые схемы

Двигатель с вентилятором смонтирован на задней решетке тепловой пушки за нагревающими элементами. Общее описание Электрические тепловые пушки, отзывы о которых указывают на чрезвычайную эффективность и удобство эксплуатации в различных условиях, обычно имеют прямоугольный вид, при этом форма нагревательного элемента у них М-образная.
Продукты горения топлива выводятся из камеры с помощью вертикально установленной трубы. Электродвигатель обычно применяется на вольт, приспособленный работать на широком диапазоне питающих напряжений, поскольку сетевое напряжение может сильно отклонится от стандарта. Подключение некоторых тепловых пушек осуществляется к сети в вольт. Это приводит к изменению интенсивности воздушных потоков, которые проходят сквозь нагревательные элементы

Подключение некоторых тепловых пушек осуществляется к сети в вольт.
Как правило, используют уже готовые схемы. Двигатель с вентилятором смонтирован на задней решетке тепловой пушки за нагревающими элементами. Общее описание Электрические тепловые пушки, отзывы о которых указывают на чрезвычайную эффективность и удобство эксплуатации в различных условиях, обычно имеют прямоугольный вид, при этом форма нагревательного элемента у них М-образная.
Продукты горения топлива выводятся из камеры с помощью вертикально установленной трубы. Электродвигатель обычно применяется на вольт, приспособленный работать на широком диапазоне питающих напряжений, поскольку сетевое напряжение может сильно отклонится от стандарта. Подключение некоторых тепловых пушек осуществляется к сети в вольт. Это приводит к изменению интенсивности воздушных потоков, которые проходят сквозь нагревательные элементы.


Установка Электрическая тепловая пушка может монтироваться на стенах, при этом угол установки может быть произвольным. Крепление электродвигателя с вентилятором можно использовать штатные крепежи. Двигатель вентилятора.

Прибор небольшой мощности не более 1,5 киловатта способен качественно справиться с обогревом комнаты площадью 15 квадратных метров, при толщине стен от 15 сантиметров и более, а также при условии качественной теплоизоляции. Нагревающие элементы у данной модели их 6 штук выглядят следующим образом: В зависимости от выбранного режима, используются либо три нагревателя, либо все шесть. Несколько важных советов по сборке и эксплуатации Правила для безопасной работы самодельной пушки практически не отличаются от эксплуатации других электроприборов: нужно избегать опрокидывания устройства и проникновения внутрь него влаги, не прикасаться к нагретому корпусу и не оставлять агрегат работать без присмотра. Раздражающий шум от работы крыльчатки можно уменьшить, если использовать для конструкции сравнительно тихие автомобильные вентиляторы.

Газовый обогреватель По своей конструкции газовое оборудование напоминает устройство дизельной пушки. Непосредственный пуск выполняется переключателем, путем выставления его в определенное положение. Переключение режимов работы осуществляется компактным и удобным переключателем, при помощи встроенного реле.
Как читать электрические схемы. Урок №6

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
