Как сделать своими руками?
Вам потребуются.
- Паяльник, припой и канифоль, паяльный флюс. Вместо последнего раньше использовали хлористый цинк – готовится он из таблеток, содержащих соляную кислоту. Такими таблетками пользуются желудочные больные. В качестве источника цинка – любая щелочная (солевая) батарейка, отработавшая свой ресурс: её «стакан» сделан из цинка.

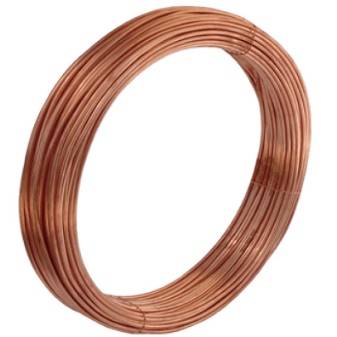

- Медная проволока – толстый обмоточный провод. Альтернатива – скручиваются всевозможные более тонкие многожильные провода. Для прочности и надёжности они пропаиваются припоем, чтобы медь не окислялась, а проводник не «рассучивался».
- Диэлектрическая основа. Ею может быть любая доска, фанера, ДСП, ДВП, а также самодельный или промышленный гетинакс (или стеклотекстолит), с которого удалены печатные дорожки. Можно использовать и плоские куски пластика от старых, отживших своё электроприборов.
- Крепёж. Болты, винты, саморезы, гроверные шайбы, гайки. Запаситесь их нужным количеством. Возможно, пригодятся и пластиковые «монтажки».
- Коаксиальный кабель (с волновым сопротивлением в 50 или 75 ом), штекер (под антенное гнездо вашего принимающего устройства).
- Простейшие слесарные инструменты. Это может быть плоская и фигурная отвёртки, пассатижи, бокорезы, ножовки по металлу и по дереву, возможно, разводной ключ и молоток. Ускорят процесс изготовления антенны также болгарка и дрель.
- Водостойкий лак или краска. Проводники и место присоединения к ним кабеля должны быть окрашены. Это защитит их от коррозии, появляющейся в результате попадания капель воды.

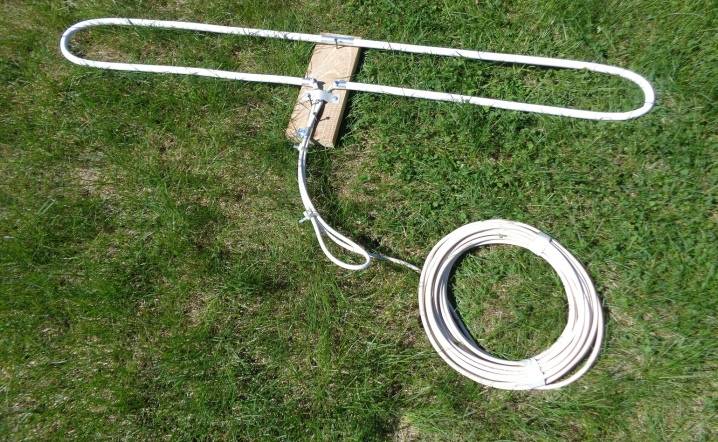

Если вы – не радиоспециалист, то возьмите готовый чертёж. В качестве примера – рамочная антенна. Чтобы её изготовить, сделайте следующее.
- Ориентируясь по размерам из чертежа, согните из медной проволоки рабочий элемент – «бабочку».
- Разместите её на прочной основе из диэлектрика, привязав с помощью «монтажек» к деревянной или пластиковой пластине. Более «продвинутый» вариант – вертикальные подставки по краям и в центре «восьмёрки» на винтовом креплении. Так в 1990-х поступали «самодельщики», изготавливавшие антенны для приёма ДМВ каналов телевидения.
- Припаяйте кабель. Центральная жила подключается к одной стороне антенны, оплётка – к другой. Между частями «восьмёрки» и ними должен быть зазор до 1 см. Аналогично подключается к кабелю и дипольная антенна.
- Окрасьте всю конструкцию.
- После высыхания краски закрепите конструкцию на шесте или трубе. Привяжите кабель в нескольких местах к опоре.
- Присоедините штекер к другому концу кабеля и поднимите антенну повыше. Направьте её на город вещания. Если расстояние слишком велико, прямого сигнала нет – находят отражённый, например, от горы или самого высокого здания неподалёку от вас.
Проверка антенны производится по качеству приёма нужной радиостанции. Радиопередатчики сегодня располагаются в произвольных городах и райцентрах – появилось много частных радиовещателей, зарабатывающих на рекламе. Радиостанции размещаются не в месте городской телебашни (на «телецентровской» горке), а на невысокой мачте высотой порядка 30 м. Не все хотят арендовать «стратегическую высоту» города или региона, вещая с крыши 9… 25-этажного дома через маломощный (до 100 Вт) FM-передатчик.
Шума на фоне радиопередачи должно быть как можно меньше. Радиоприём должен идти в стереоформате. Получить стереопередачу нельзя, когда сигнал слаб – появляется заметный шум на его фоне. Вращайте антенну, пока не добьётесь лучшего качества. Если станция слишком далеко, а шум остался – подключите радиоусилитель в разрыв кабеля, рядом с антенной.
Здесь поможет универсальный кабель, в котором, кроме «коаксиала», под внешней защитной оболочкой спрятана пара дополнительных проводов. Линия питания изолируется от центрального проводника оплёткой основного радиокабеля. Если такого кабеля нет – питание усилителя по проводам к радиоприёмнику подводится рядом, отдельно.
О том, как сделать FM-антенну своими руками за 15 минут, вы можете узнать ниже.
Как послушать музыку в машине через Bluetooth
Одним из современных методов соединения любого мобильного устройства с автомагнитолой можно назвать использование для этой цели Bluetooth. Однако этот способ поддерживается далеко не каждым проигрывающим устройством. Доступ к нему чаще всего есть у мультимедийных систем, имеющих сенсорный дисплей.
Большой плюс соединения магнитолы с телефоном по bluetooth — отсутствие шнура
Здесь полностью отсутствуют какие-либо шнуры — пользователь просто подключает Bluetooth как на смартфоне, так и на мультимедийной системе, после чего производится их сопряжение. Такое соединение обеспечивает полную интеграцию устройств. Всё управление происходит посредством магнитолы.
Видео: подключаем смартфон с помощью блютуза
Bluetooth считается одним из комфортных вариантов подключения гаджета к проигрывателю автомобиля. С помощью магнитолы можно не только прослушать музыку, но и воспроизвести видеофайлы. Во многих моделях предусмотрена возможность использования Bluetooth в качестве переговорного устройства. Приём входящего вызова и ведение переговоров осуществляется через магнитолу, что исключает необходимость держать телефон возле уха.
Как можно обновить музыкальный центр и что для этого нужно
Если у вас есть немного свободного времени и желание восстановить работу акустической системы, можно выполнить работу своими руками в домашних условиях. Поскольку современные версии используют подключение к компьютеру и синхронизацию с ним, можно применить специальные адаптеры для обеспечения такого взаимодействия. Чтобы выполнить работу, вам понадобится приобрести следующий набор инструментов и деталей:

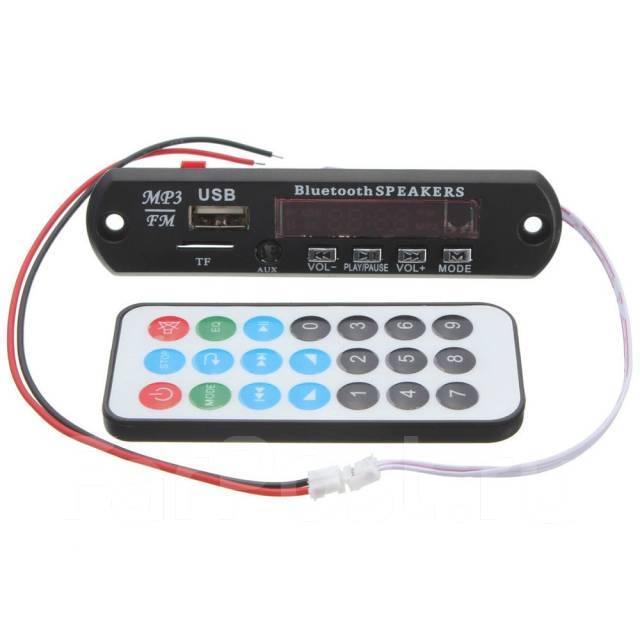

- специальный модуль под MP-3 плеер с возможностью встраивания в корпус оборудования;

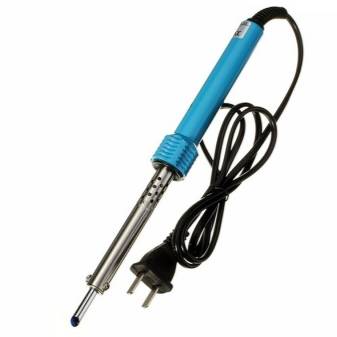

- паяльник, флюс с припоем для проведения электрической цепи и установки модуля;
- дополнительные провода для соединения с основной цепью;
- набор шурупов, отвёртка и шуруповёрт;
- острый резак для того, чтобы сделать отверстие в корпусе — в него будет устанавливаться переходник.
Можно обойтись без встраивания плеера внутрь техники, но в таком случае все провода останутся снаружи и будут выглядеть некрасиво. Рекомендуется помещать оборудование внутрь, а затем аккуратно заделывать прорези в изделии.
Обзор устройства
Многие любители, вероятно, уже знакомы с китайским сайтом Aliexpress. Многие покупают радиоактивные аксессуары именно там.
Я один из них. Как-то, пролистывая сайт, я наткнулся на «чудо китайской техники» — встроенный MP3-плеер с тюнером 747DFM. Данное устройство представляет собой монтажный блок, состоящий из передней панели и печатной платы.

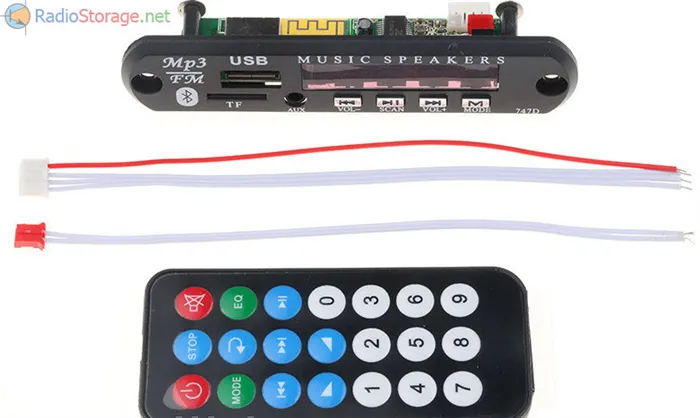

Рисунок 1.Изображение радиоприемника 747D и диска MP3.
Я сразу вспомнил, что лет 15-20 назад среди радиолюбителей были очень популярны комплекты УКВ-приемников с микросхемами К174ХА34 и другими компонентами.
Рисунок 2. Изображение радиоприемника 747D и MP3-дисковода с немного отличающимися платами.
Такие платы можно было интегрировать в очень популярные приемники ‘Alpinist’ или ‘VEF-Spidola’ и научить их принимать УКВ.
Рисунок 2.Изображение радиораспределительного комплекта 747D и MP3-накопителя.
Это похожее устройство, но отличается тем, что помимо приема УКВ (FM 88-108 МГц) оно также включает в себя MP3-плеер. По этой причине я приобрел это устройство, известное как 747D.

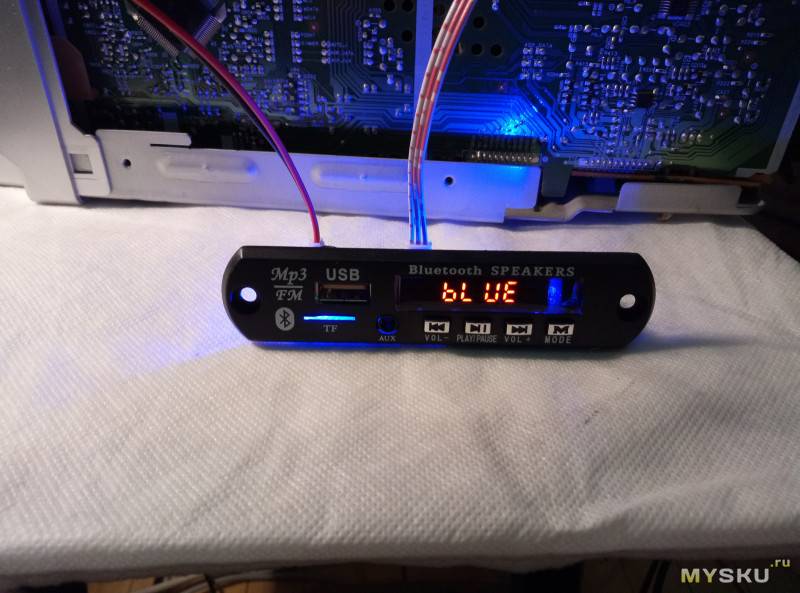

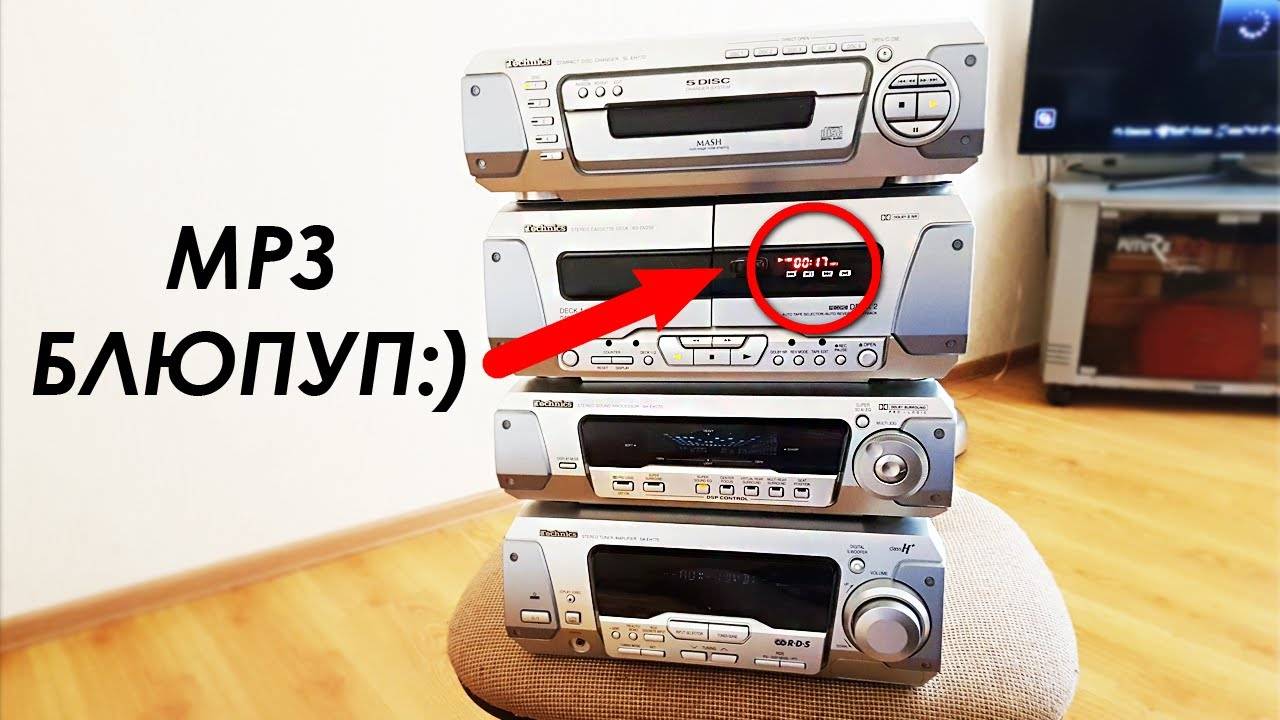

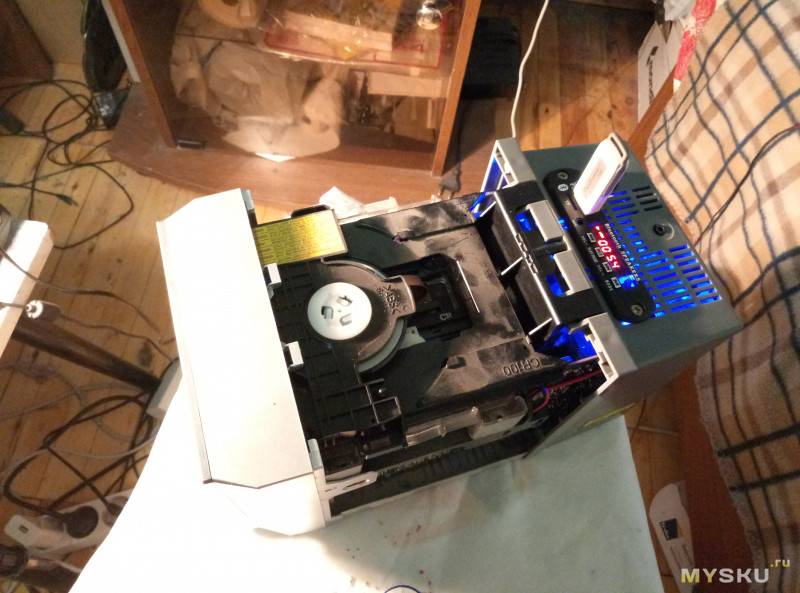

Переделка старой модели музыкального центра под usb
Использование аналоговых аудиосистем с развитием цифровой техники отошло в прошлое, но у многих дома остались вполне рабочие магнитофоны, музыкальные центры и кассетные плееры. Такую устаревшую технику можно модернизировать с помощью встроенного модуля. Переделка музыкального центра под USB позволяет сделать так, чтобы он читал записи mp3 формата и другие типы аудиофайлов. Этот, сравнительно несложный процесс, много времени не занимает и не требует наличия особых навыков и знаний при использовании специальных модулей.

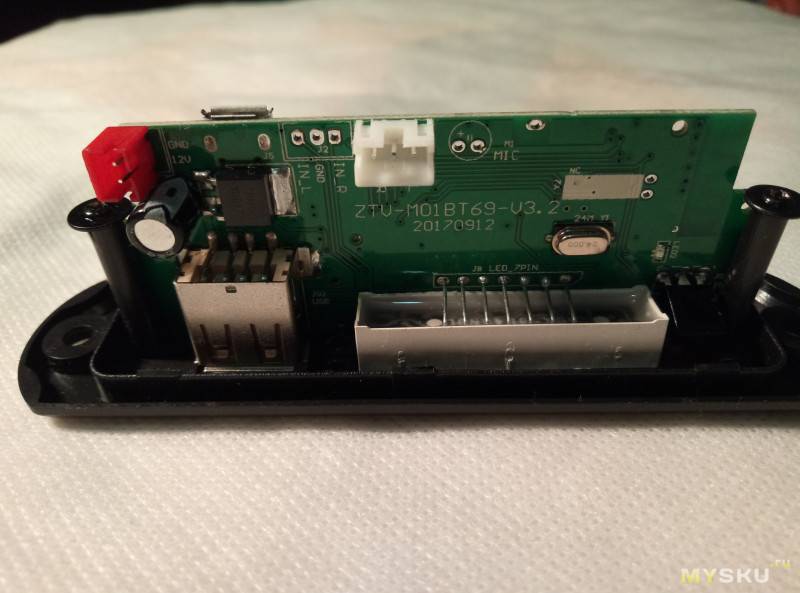

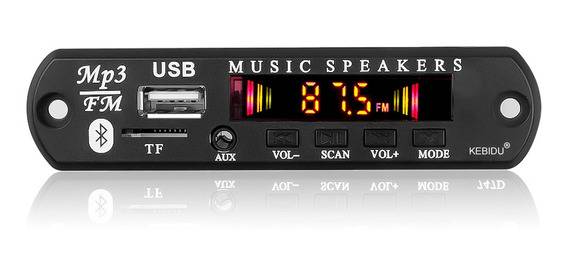

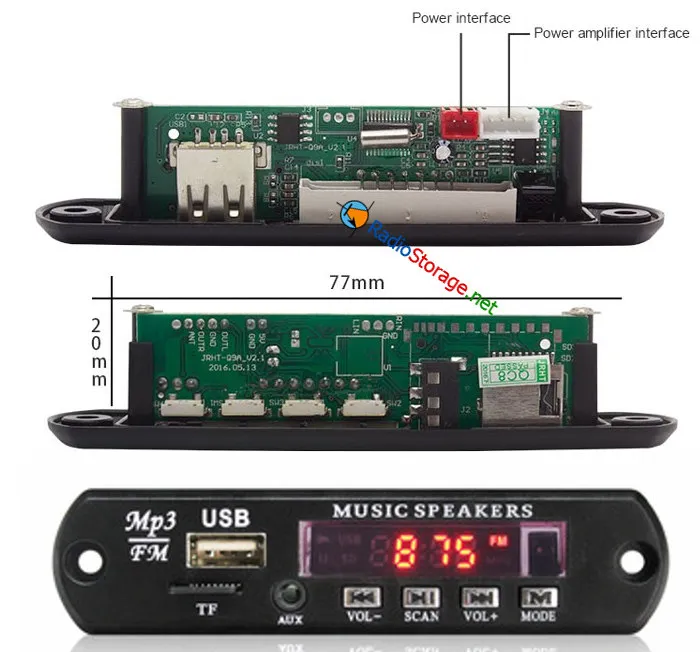

Что такое встраиваемые аудиомодули
Чтобы быстро провести модернизацию старого музыкального центра, следует воспользоваться специальным встраиваемым аудиомодулем – преобразователем звука. Такое устройство можно сделать и своими руками, но изготовление самодельного модуля потребует значительных затрат времени и специальных знаний в области электротехники и электроники. Гораздо проще купить готовую продукцию, представленную в широком ассортименте китайскими производителями.
Покупные аудиомодули обладают функцией цифроаналогового преобразования. Некоторые модели дополнительно оснащаются мини-усилителями звука. Более дорогостоящие устройства имеют в комплектации LСD-дисплей, блютуз, пульт дистанционного управления и дополнительные разъемы.
По своим функциональным возможностям модули представляет собой подобие компактного mp3-проигрывателя, не имеющего собственного блока питания и динамиков. Именно для восполнения этих недостающих устройств будет использоваться старая аудиосистема.

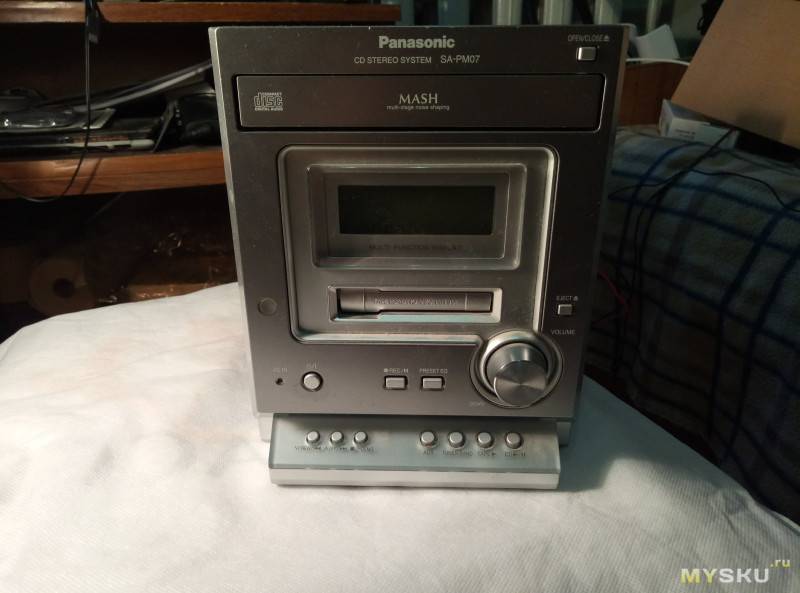

Для переделки понадобится музыкальный центр, у которого сохранилась работоспособность следующих узлов:
- аккумуляторного блока;
- динамиков;
- усилителя звука.

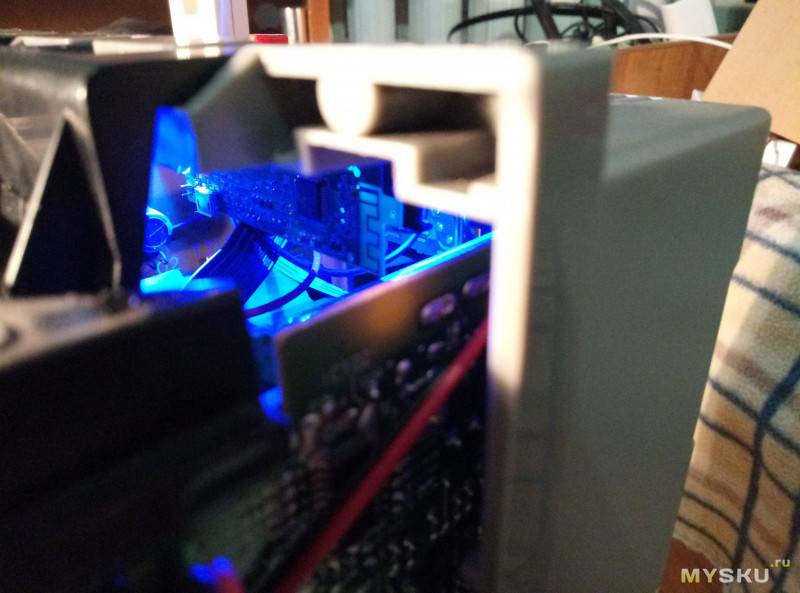

Алгоритм встраивания модуля в музыкальный центр
Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.
Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.
- Необходимо частично разобрать старый магнитофон.

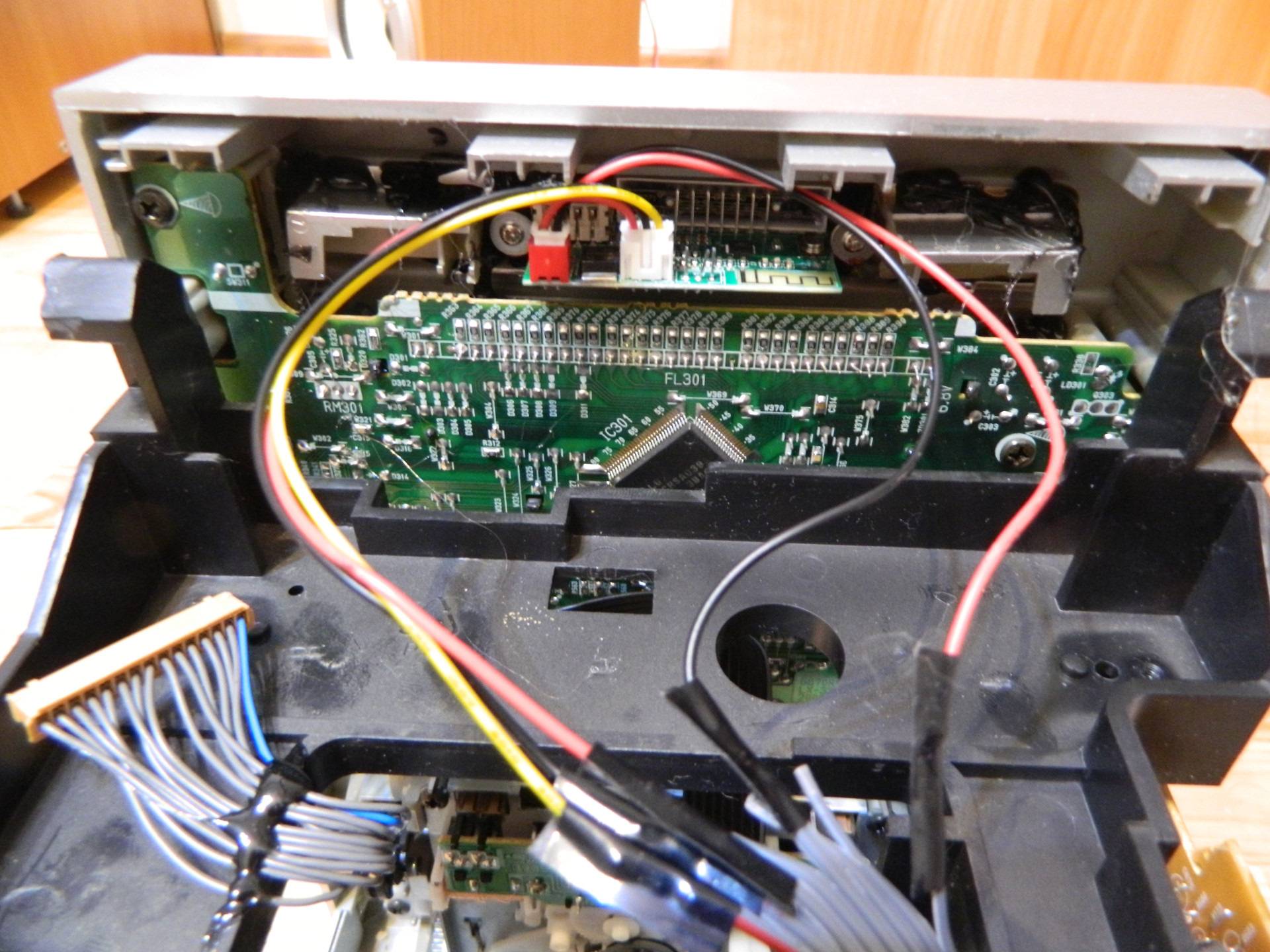

- Ориентируясь на схемы модуля и аудиосистемы, нужно с помощью провода подключить блок питания к соответствующему выводу модульной платы.
- Затем следует переходить к монтажу модуля в выбранное место: отделение для кассет или дисков. Для этого требуется соединить соответствующие вывода модульного устройства и звуковой платы музыкального центра. Процедуру можно выполнить с помощью паяльника (спаять провода) либо использовать имеющийся aux-вход.
- В конце модернизации необходимо подключить блок питания и реконструкция завершена.

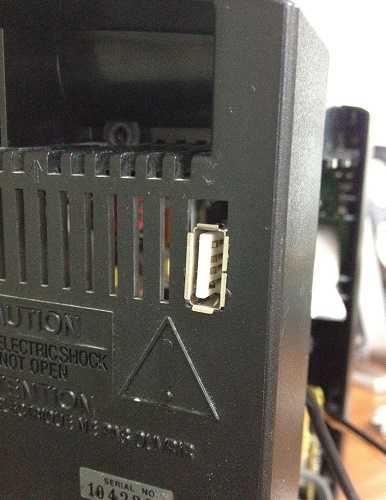

При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.
Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете. Аудиомодуль должен иметь постоянное питание 5 V. От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.
Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb.
Все тонкости переделки детально показаны в видео далее.
Заключение
Изготовленное своими руками устройство обладает ограниченной функциональностью, однако, с задачей простого воспроизведения звуковых файлов справляется отлично. Такая переделка обходится без значительных денежных затрат и позволит подарить вторую жизнь любимой технике – устаревшим музыкальным центрам, например, Sony, Aiwa, Panasonic. При наличии желания и свободного времени старую технику можно продолжать усовершенствовать в том же направлении до тех пор, пока работают родные колонки и встроенный усилитель.
Статья добавлена: 16 мая 2021 в 11:39
На что следует обратить внимание при выборе
В стремлении выбрать самый качественный МЦ, покупателям приходится учитывать множество различных моментов. Любителям петь дома подойдет устройство с караоке, меломанам более предпочтительным будет аппарат, имеющий качественный ЦАП, также важен материал, из которого была изготовлена их акустическая система. Хороший музыкальный центр всегда обладает разумным балансом между ценой и набором характеристик, которые предлагаются за эту цену
Итак, в первую очередь стоит обратить внимание на:
CD-проигрыватель, количество дисков, которые можно поставить в систему (стало менее актуально с приходом USB-носителей, теперь файлы, чаще всего, располагаются на одном носителе).
Наличие активной системы подавления шумов (Dolby B/C/S). Сейчас производители чаще устанавливают цифровые тюнеры, хотя еще недавно можно были встретить множество аппаратов с аналоговыми.
Наличие качественного FM—AM-модуля
Особенно важно для тех, кто любит слушать радио. Важно, чтобы модуль имел тонкие возможности настройки каналов, шумоподавление и память на 20-30 радиостанций
Некоторые отечественные радиостанции до сих пор вещают на частоте УКВ, поэтому, неплохо, если модель будет уметь работать с ультракороткими частотами.
Качество звука
Здесь важно обратить внимание на несколько аспектов. Во-первых, выходная мощность усилителей
Не секрет, что в недорогих МЦ используют достаточно простые (упрощенные) акустические решения, что, разумеется, сказывается на звучании. За звучание в моделях среднего класса (и выше) отвечают более качественные CD-транспорты, поэтому и звук у них гораздо лучше, насыщеннее, объемнее
Во-вторых, одна из самых важных деталей МЦ – ЦАП. Аудиопроцессор – это сердце любой акустической системы. Именно он отвечает за все актуальные процессы, происходящие во время работы устройства (качество звука, повышение и понижение частот, обработка и постобработка сигнала). Не все модели оснащены ЦАПом, поэтому, при рассмотрении того или прибора следует обращать внимание на этот пункт.
Внешний вид (дизайн и габариты). Если вам необходимо портативное устройство с караоке, то, скорее всего, ваш выбор падет на микросистему. Такой аппарат будет компактным, его легко перемещать по комнате и транспортировать. Музыкальный центр и караоке – понятия не только совместимые, но и взаимосвязанные. Дизайн, как известно, дело вкуса, и здесь каждый выбирает по своему усмотрению. Благо, на сегодняшний день рынок предоставляет массу решений: от ультрасовременного пост-хай-тека до строгой и сдержанной классики и модерна (в продаже имеются минисистемы, стилизованные под животных или отдельные элементы декора)
За звучание в моделях среднего класса (и выше) отвечают более качественные CD-транспорты, поэтому и звук у них гораздо лучше, насыщеннее, объемнее. Во-вторых, одна из самых важных деталей МЦ – ЦАП. Аудиопроцессор – это сердце любой акустической системы. Именно он отвечает за все актуальные процессы, происходящие во время работы устройства (качество звука, повышение и понижение частот, обработка и постобработка сигнала). Не все модели оснащены ЦАПом, поэтому, при рассмотрении того или прибора следует обращать внимание на этот пункт.
Внешний вид (дизайн и габариты). Если вам необходимо портативное устройство с караоке, то, скорее всего, ваш выбор падет на микросистему. Такой аппарат будет компактным, его легко перемещать по комнате и транспортировать. Музыкальный центр и караоке – понятия не только совместимые, но и взаимосвязанные. Дизайн, как известно, дело вкуса, и здесь каждый выбирает по своему усмотрению. Благо, на сегодняшний день рынок предоставляет массу решений: от ультрасовременного пост-хай-тека до строгой и сдержанной классики и модерна (в продаже имеются минисистемы, стилизованные под животных или отдельные элементы декора).
Опираясь на эти простые правила можно без труда подобрать себе хорошую акустическую систему, которая прослужит длительное время, и будет вызывать лишь положительные эмоции
Впрочем, есть нюансы, на которые не менее важно обратить внимание

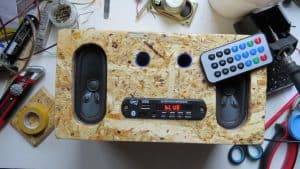

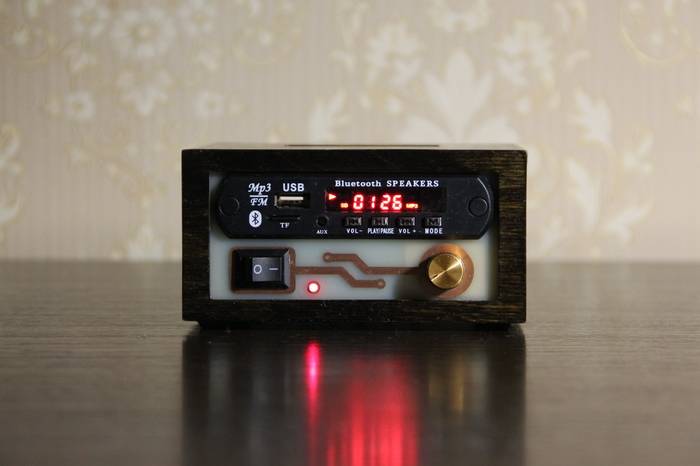

Как сделать MP3 USB bluetooth музыкальный центр своими руками
Bluetooth музыкальный центр
Старт сборки начинается с покупки деталей на Алиэкспресс. Здесь может быть небольшая лотерея. Не ведитесь на самые дешевые предложения. Ориентируйтесь на количество заказов и на отзывы магазина. Кроме того, продавцы хитрят. Модули могут быть одинаковыми, но с разными прошивками (будет говорить с вами по китайски )). Итак, модуль установленный в этот центр похоже уже не продается, вот вариант MP3 FM USB bluetooth модуля для его замены http://ali.pub/4bhc8c . УНЧ применен цифровой — маленькая платка с питанием +5 Вольт и двумя каналами мощностью по 3 Ватта. Вот ссылка на покупку 10 таких платок http://ali.pub/1d72mx. Блок питания подобран готовый на 5 Вольт и током 2 Ампера, лучше 3 Ампера. Схему мини музыкального центра не составлял. На платах вся маркировка и прилагаемые проводники позволяют собрать схему с минимальными пайками. Динамики для мини центра взяты с кинескопного телевизора (честно, я уже отказываюсь их брать бесплатно на разборку). Корпус сделан из обрезков плит OSB, подробности смотрите ниже.
Как сделать корпус радиоприемника своими руками
Корпус решил сделать из кусков — обрезков OSB плит. Заготовки вырезались электролобзиком.
1. Для приемника потребуется шесть заготовок:
— лицевая панель рамка для крепления автомагнитолы размером 260мм×95мм;
— лицевая панель для динамика 260мм×240мм;
— боковая стенка, высота 330мм, основание 240мм, верхняя часть 260мм, потребуется две штуки;
— верхняя крышка 262мм×260мм;
— нижняя крышка 230мм×260мм.
Внешние габариты ящика радиоприемника следующие, ширина 275мм, высота 330мм, глубина 260мм. Заготовки с лицевой стороны отшлифовал наждачной шкуркой.
2. Вопрос конечной отделки приемника не решен до сих пор, поэтому для свободы мысли решил собрать корпус на клею ПВА. Сборку начинаем с основания приемника, для этого в месте крепления боковых стенок при помощи саморезов на клею крепим две рейки сечением 25мм×25мм.
3. Такие же бруски приклеил в местах крепления боковых стенок верхней крышки, здесь саморезы не использовал, прижимное усилие для склеивания осуществил струбцинами. Время высыхания каждой склейки 24 часа.
4. К днищу и крышке приклеил боковые стенки. Стенки прижимаем к рейкам струбцинами. Обязательно надо проверить диагонали ящика, замеры должны быть одинаковы. Если, что-то криво то лучше все исправить на этом этапе.
5. После высыхания склеек ящика приклеил рейки по контуру крепления будущей задней крышки, а также приклеил рейки в местах установки лицевых панелей. Для фиксации использовал струбцины.
6. Аккуратно разметил и выпилил на панели крепления магнитолы вырез по центру верхней части шириной 178мм и глубиной 50мм.
7. В панели громкоговорителя по центру высверлил отверстие диаметром 113мм для динамика. В качестве динамика можно использовать старые исправные, или иные громкоговорители. Сразу можно высверлить крепежные отверстия. В данную конструкцию установлен непарный динамик, оставшийся от конструкции опубликованной .
8. До установки панелей обязательно шлифуем наждачной бумагой их лицевую часть, потом это сделать будет труднее.
9. Вклеиваем панели в ящик. Окончательно высушиваем все соединения.
10. Отшлифовал ящик с торцов и со стороны клеевых соединений.
11. Ящик необходимо тщательно очистить от пыли.
12. Заднюю стенку размерами 320мм×270мм вырезал из куска облагороженной ДВП. В стенке по разметке просверлил отверстия диаметром 10мм. Стенка крепится к корпусу четырмя саморезами.
13. Корпус приемника можно покрыть паркетным лаком, прошпаклевать и покрасить или обклеить шпоном.
Как подключить телефон с андроид и айфон к музыкальному центру или колонкам
Для приятного прослушивания музыки порой одной громкости смартфона бывает недостаточно: за шумным застольем все нюансы, басы любимой песни просто будут не слышны.
Для получения качественного и громкого звука нужно знать, как правильно подключить телефон к музыкальному центру или динамику, чтобы звучание музыки было интенсивнее.
Сделать это можно несколькими способами. Подробнее – далее в статье.
Музыкальный центр справится с воспроизведением песен гораздо лучше, чем стандартный смартфон, потому что качество звука у него выше и звучание мощнее, детальнее. При этом к нему можно подсоединить и айфон и телефон с системой андроид. Сам тип устройства не имеет особого значения, главное – знать пошаговую инструкцию.
Самый старый, проверенный и простой метод подсоединения к музыкальному центру lg или к модели другой фирмы – через aux. Соединение осуществляется с помощью провода со штекерами 3,5 мм, которые знакомы всем: именно они встречаются на стандартных наушниках.
Чтобы наслаждаться качественным звучанием, нужно подключить свой смартфон к музыкальному центру, последовательно выполняя следующие действия:
- Подсоединить один разъем к отверстию для наушников на телефоне.
- Отыскать на панели аудиосистемы отверстия под названием AUX или AUDIO IN.
- Вставить второй штепсель в найденное гнездо.
- Нажать кнопку AUX на панели стереосистемы.
- Нажать на кнопку воспроизведения песни на мобильном устройстве.
Еще один простой способ – подсоединение через usb кабель. Для этого нужно вначале найти гнездо для usb на панели аудиосистемы и присоединить к нему конец кабеля.
Затем следует вставить другой конец провода в разъем на телефоне и выбрать в настройках стереосистемы режим «usb». После выполнения этих действий остается только воспроизвести любимый трек.
Подключение мобильного девайса к колонкам телевизора
К колонкам телевизора можно подключиться с помощью другого кабеля, который называется «тюльпан». Узнать такой провод легко: на одном его конце располагается стандартный штекер, а на другом – два разноцветных разъема.
Подключиться очень просто, для этого нужно:
- Отыскать на телевизоре два гнезда, окрашенные в цвет штекеров «тюльпана».
- Вставить в найденные отверстия два «тюльпана».
- Подсоединить другую сторону провода к разъему для наушников на мобильном устройстве.
- Найти и выбрать на телевизоре режим AV (или AV1, AV2).
- Включить аудио.
Важно! При подключении нужно следить, чтобы цвет гнезд и штекеров «тюльпана» обязательно совпадали
Подсоединение смартфона к колонке через bluetooth и с помощью кабеля
Автономная колонка – это еще один вариант техники, подходящей для приятного прослушивания треков гораздо лучше, чем простой мобильник. На этот раз подсоединить смартфон можно без проводов – просто через bluetooth связь. Для прослушивания музыки таким методом даже не требуется пользоваться стационарной электросетью. Этот метод можно смело применять на отдыхе за городом и в путешествиях.
Для создания соединения необходимо следовать такому алгоритму:
- Включить аудиосистему.
- На телефоне запустить функцию Bluetooth и нажать на кнопку «обнаружение устройств».
- Подтвердить соединение динамика и мобильника, в случае необходимости ввести стандартный код – 0000.
- Нажать на кнопку воспроизведения трека.
Если по каким-либо причинам соединение через блютуз использовать не получается, то на помощь приходит кабель, штекер которого подходит к отверстию динамика. При этом действовать нужно просто: присоединить кабель к мобильнику и аудиосистеме так, чтобы штекеры соответствовали имеющимся разъемам техники. Затем можно включить музыку.
Подключение планшета к музыкальному центру через aux
Чтобы присоединить планшет к аудиоцентру, также понадобится использовать переходник с 2 «тюльпанами» с одной стороны и со штекером Jack 3.5 с другой. Прежде чем начать слушать музыку, необходимо проделать ряд несложных операций.
- Отыскать на панели стереосистемы два гнезда, обозначенные как AUX или PHONO.
- Подключить к ним два «тюльпана» соответственно цветам разъемов.
- Вставить другую сторону переходника в отверстие для наушников на планшетном компьютере.
- Нажать кнопку AUX на аудиосистеме.
- Включить нужный трек.
Добиться громкого и качественного звучания любимой песни просто.
Для этого необходимо лишь определиться с типом техники, которая будет воспроизводить музыку, а также найти удобный метод подключения к ней мобильного девайса.
Перед применением любого способа рекомендуется проверить работает ли стереосистема, телевизор или автономная колонка. При этом мобильное устройство тоже должно быть достаточно заряжено.
