Типы электрических розеток и выключателей: какие бывают и как грамотно подобрать

Необходимое количество

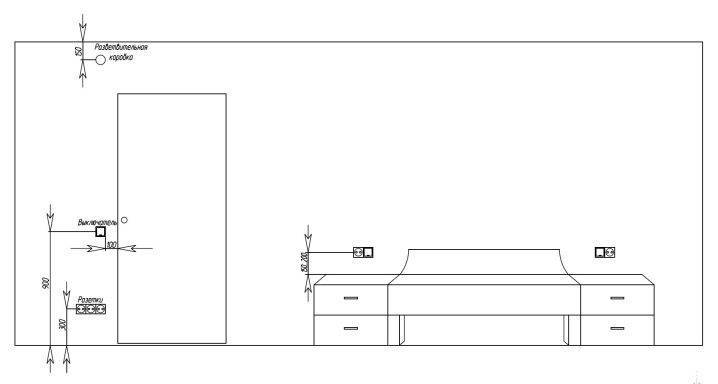

Спальня – комната, где человек проводит треть своего времени

Поэтому важно обеспечить оптимальный уровень комфорта в ней. Данная характеристика во многом зависит от расположения розеток. Количество этих атрибутов может изменяться и зависит от нескольких основных факторов:

Количество этих атрибутов может изменяться и зависит от нескольких основных факторов:

  1. Размер спальни. Небольшие помещения могут оснащаться двумя или тремя розетками универсального предназначения. Зачастую их располагают в одной из функциональных зон (возле кровати, у дверей и т.д.).
  2. Количество электрических приборов. Сюда можно отнести не только светильники или бра, но и утюг, ноутбук и зарядные устройства для мобильных телефонов. При этом существует вероятность, что все эти приборы могут эксплуатироваться одновременно.

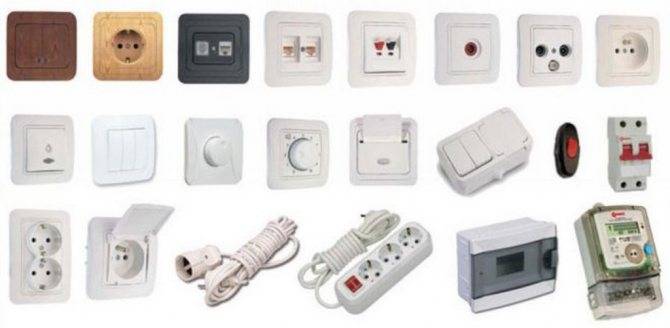

Виды розеток: тип разъема и его особенности

Самое главное, что нужно понять в самом начале, так это то, что розетки могут быть предназначены не только для потребителей, питающихся током в 220V – розетки могут иметь различное назначение и использоваться для подключения всевозможного оборудования. Если говорить про быт, то в этом отношении можно выделить электрические розетки для подключения антенных кабелей и другого низкоточного оборудования – например, телефонов, музыкальных динамиков и так далее.

Если говорить исключительно о розетках электрических с напряжением 220V, то, в зависимости от типа разъема, их можно разделить на четыре типа.

Розетки советского образца. Они еще используются, но постепенно отживают свой век. Их основной недостаток заключается в плохом контакте, который обусловлен недостаточно жесткой посадкой вилки

В принципе, их дни сочтены, и сильно заострять на них внимание мы не будем.
Розетки европейского стандарта. Можно сказать, что это изделие практически не имеет недостатков – разве что тугая посадка, благодаря которой из них достаточно сложно вынимать вилку

Отличить такую розетку можно по глубокому посадочному месту и круглым отверстиям для вилки – в магазине их на сегодняшний день очень много на любой размер кошелька.
Американская розетка. У них все не как у людей, в том числе и розетки, которые вместо круглых отверстий имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостатком таких розеток можно назвать плохой контакт. К тому же, у нас они не используются, а это означает, что больше о них мы вспоминать не будем.
Универсальная розетка. Довольно удачная попытка обеспечить возможность включения в нее европейской и американской вилки. В наших краях подобные изделия можно встретить разве что на импортном электрическом оборудовании.

В принципе, предоставленная выше информация является сугубо ознакомительной – вряд ли кому-либо из наших соотечественников придет в голову мысль приобрести розетку американского образца. Выбор здесь очевиден – евростандарт. И только!

Виды проводки, подключаемой к электророзеткам

Электропроводка подразделяется на следующие виды по способу прокладки:

  • Скрытая – при данном способе кабель вмонтирован в стену. Является самым предпочтительным и безопасным вариантом, однако, не во всех случаях бывает доступен.
  • Открытая – провод проходит непосредственно поверх стены;

Проводку скрытого образца удобно подключать ко внутренним выключателям и розеткам, ибо при этом большая часть электроустановочной оснастки находится внутри стены, а на виду устанавливается лишь функциональный и эстетически приемлемый внешний корпус.

При прокладке проводки открытым способом понадобятся наружные выключатели и электророзетки. Они будут визуально выделяться на поверхности стены, однако, их все-таки можно замаскировать под интерьер. Все же, с местом расположения проводки и выключателей-розеток придется определиться более тщательно, т.к. эти выпирающие на стене элементы могут быть нечаянно задеты и повреждены человеком.

Как отличить качественные розетки и выключатели от некачественных

Оценка уровня качества выключателя или розетки перед покупкой — довольно лёгкий процесс, и её можно провести самостоятельно. Для этого выполняем следующие процедуры:

  1. Изучаем характеристики изделия (можно посмотреть на маркировке товара).
  2. Проверяем продукт на наличие знака качества страны-производителя.
  3. Дополнительно ищем знак Ростеста, если продукт произведён зарубежной компанией (наличие знака говорит о том, что продукция производителя прошла сертификацию в РФ).
  4. Проводим визуальный осмотр. Некачественная сборка будет заметна практически сразу. Для неё характерна неравномерность поверхности, дешёвый пластик и низкий уровень качества крепёжных соединений.

Производители моделей ориентированные на сегмент эконом класса

Наиболее известные на мировом рынке это Berker, Wessen и Makel. Если потребителя интересует, как выбрать устройство по умеренной цене, но с высоким качеством комплектующих, то надо смотреть продукцию этих брендов

Здесь уже гораздо меньший выбор уникальных дизайнерских решений, зато основное внимание производителями уделяется удержанию баланса между качеством и ценой. Впрочем, в данной марке есть отдельные модели, которые выпускаются с заменяемыми внешними корпусами, что позволяет освежить интерьер, не прибегая к полноценной замене электророзеток

Розетки и выключатели Berker


Розетки и выключатели Berker

Необычные дизайнерские решения не являются сильной стороной этого бренда, но взамен марка предлагает покупателю немецкую надёжность, безопасность и выигрыш в технических характеристиках по приемлемой цене.

Характеристики продукции:

  • страна производства – Германия;
  • лаконичный и функциональный стиль;
  • достаточный ассортимент рамок;
  • высококачественные механизмы;
  • высокая степень прочности и надёжности;
  • умеренная стоимость;

Розетки и выключатели Wessen


Розетки и выключатели Wessen

Отечественная марка, охватывающая более трети российского рынка. Конструкция их изделий состоит из термостойкого материала, увеличивающего защиту от различных воздействий и повышающий срок эксплуатации.

Основные достоинства:

  • хорошее пластиковое покрытие;
  • заменяемые элементы и рамки;
  • комфортное заделывание проводов;
  • довольно низкая стоимость;

Розетки и выключатели Makel


Розетки и выключатели Makel

Производитель — Турция. Это электрооборудование экспортируется более чем в 40 стран. В их ассортименте присутствуют безопасные и дешевые розетки и переключатели. Плотное прилегание контактов гарантируют крепкие зажимы для крепеж . На основе термоустойчивой середины, которая защитит устройство от перегрева и позволит подключать мощные бытовые приборы, что является немаловажным фактором.

Основные преимущества:

  • низкая цена;
  • полное удовлетворение требованиям безопасности;
  • широкий выбор моделей;
  • полный комплект каждого изделия;
  • сменные модули;
  • комфортный монтаж.

Розетки и выключатели Werkel


Розетки и выключатели Werkel Шведская компания с производством в Китае. Зарегестрирована в Европе, тем самым соблюдая все европейские стандарты качества, а размещение производственных мощностей в Китае позволяет максимально снизить цены. Весьма выгодно отличается от большинства конкурентов в цене и может удовлетворить потребности среднего потребителя. Имеет хорошие отзывы. Корпус у розеток пластиковый, но короб делают из разного материала.

Основные преимущества:

  • умеренная ценовая политика;
  • качество превышает стоимость;
  • большой выбор рамок;
  • соответствие европейским стандартам.

Розетки и выключатели Anam


Розетки и выключатели Anam Является корейской компанией, выкупленной Legrand. На сегодняшний день его маркетинговая кампания и контроль качества осуществляются в европейском головном офисе. Anam ‒ это изделия эконом класса высокой добротности. Несмотря на то, что они не станут изысканным украшением квартиры, с функциональными задачами справляются хорошо, служат долго, не портят интерьера.

Основные преимущества:

  • доступность в цене;
  • не портят интерьер;
  • контроль качества европейским офисом;
  • долгий срок службы.

Советы, как можно отличить подделку

Какие розетки лучше и как выбрать выключатель, при этом не попавшись на подделку, следующая инструкция:

Изделие проверяется на запах. Подделки зачастую делают из непонятных пластиковых смесей, что пахнут весьма скверно.
Определяется приблизительный вес. Так как основа розетки это токопроводящие элементы, то тут простая зависимость – чем тяжелее, тем качественнее.
Осматривается качество сборки самого корпуса. Большое количество просветов и хлипкий каркас указывают на большую вероятность подделки. Оригинальные корпуса и крышки зачастую крепятся на защелки

Если корпус просто запаян, то это подделка.
Обязательно надо обратить внимание на контакты. В хороших розетках они имеют дополнительные пружины, которые не позволят им разогнуться, что приводит к плохому прижиманию контактов штепселя и розетки.
Наличие заземляющего контакта

Хотя правилами ПУЭ предписано обязательное заземление электропроводки, но в старых домах проводка еще не исправлена под этот стандарт и производители «среднего» ценового диапазона продолжают выпускать некоторые модели розеток без заземляющих контактов. Это не значит, что они плохие – просто это допустимое удешевление производства. Впрочем, если в доме есть выделенный провод под заземление, то и розетки нужны соответствующие.

Как отличить подделку от оригинала смотрите в этом видео на примере розетки Legrand Valena:

Выключатели

У современных модернизированных выключателей света, также имеются свои отличия и особенности.

Во-первых, это может быть необычная не выпуклая, а вогнутая форма клавиш.

Она очень эргономична и на нее удобно и приятно ложатся пальцы. Сама клавиша легко демонтируется без специнструмента.

На передней части суппорта должны быть нанесены различные маркировки. Они прежде всего нужны для удобства монтажа и содержат всю необходимую информацию.

Например, условное обозначение – что это вообще за механизм.

Простой выключатель, двойной, тройной, перекидной и т.д.

На подвижной части указывается положение контактов – включено или отключено.

Это очень удобно для быстрого определения, какой именно стороной монтировать выключатель в стену.

С обратной стороны механизма имеется:

цветовая маркировка фазного проводника (обычно красного цвета)

электрическая схема

условное обозначение, что это за выключатель

А еще любой современный выключатель света в любое время можно дооснастить дополнительным модулем подсветки, либо индикации.

Больше не придется покупать другую модель и демонтировать старую. Модуль представляет из себя светодиод, со специальной схемой стабилизации напряжения.

Кроме того, даже в некоторых розетках предусматривается возможность установки светодиодного модуля подсветки, либо индикации наличия-отсутствия напряжения.

Там для этого есть специальное место.

Только не забывайте о последствиях таких подсветок и не удивляйтесь, почему светодиодные лампочки или светодиодные ленты начнут мигать даже в выключенном состоянии.

Все вышеописанные преимущества вы можете встретить в современных розетках и выключателях у производителя Legrand серия Valena Life и Vallena Allure.

Мощные розетки на большую нагрузку

Большинство стандартных розеток рассчитаны на ток до 16А. Это соответствует нагрузке в 3,5кВт.

При этом, если у вас в доме на кухне имеется мощная эл.плита или варочная поверхность, и для ее подключения в проекте также указана розетка, это не значит, что вы должны покупать сюда 16А модель.

Ошибка №7
Обычная розетка для мощной нагрузки не подходит.

Здесь применяются совершенно другие разновидности вот такого типа на токи до 32А.

Поэтому перед походом в магазин сразу вспоминайте все эл.приборы в доме мощностью более 3,5кВт.

эл.плита

варочная поверхность

проточный водонагреватель

Для них идет совершенно другая фурнитура. Ну либо они подключаются напрямую или через клеммы.

Также не забывайте, что в ванной комнате применяются специальные влагозащищенные розетки со степенью защиты минимум IP44.

Розетка для спальни в 16А и розетка для ванны в 16А это далеко не одно и тоже.

Именно поэтому при подсчете количества чистовой электрики, в отдельной графе нужно записывать и комнаты, в которых всё будет устанавливаться.

Подбор розеток для помещений

Заканчивая обзор типов розеток необходимо отметить, что за последние годы эмпирическим путем выработаны готовые решения для самых разнообразных помещений: жилых и не жилых. Монтированием розеток на заводах и фабриках занимаются единицы мастеров-электриков, а вот установкой и подключение розеток в жилых домах и квартирах может похвалится почти каждый уважающий себя хозяин.

И так, приводим несколько готовых соображений по оснащению комнаты розеткой(ами). В жилой комнате квартиры можно устанавливать стандартные розетки, но обязательно нужно на одной из стен установить розеточный блок 4-6 разъёмов. В ванной и санузле рекомендуем монтировать розетки с защитными крышками, которые имеют класс влагозащиты IP44.

Галерея изображений
Фото из
Розетки бытовой категории производятся для силовых электролиний, для слаботочных телефонных, телевизионных и интернет подключений

Для подключения нагревательного оборудования и технически сложных устройств необходимы розетки с заземлением

Большинство моделей розеток сейчас выпускают с контактами для заземления, но в продаже можно найти устройства и без них для подключения маломощных приборов

Изделия для обустройства силовых точек производят в формате всевозможных блоков: с выключателями или группой розеток для слаботочных и среднеточных линий

Для установки в помещениях с нестандартно высоким уровнем запыленности и увлажнения выпускают особые розетки с защитными крышками и степенью защиты IP

Для предотвращения поражения электротоком при некорректном обращении производят розетки со шторками, допускающими только введение вилки

Желающим автоматизировать активизацию и отключение электроприборов стоит обратить внимание на модели розеток с таймером

Отключать и включать электрооборудование на расстояние предоставят возможность смарт-розетки, принимающие команды по SMS сообщениям

Розетки для сетей среднего и слабого напряжения

Розетка с заземляющими контактами

Розетка без заземляющих контактов в основании

Розетка формате спаренного блока с выключателем

Изделия для влажных и пыльных помещений

Устройство с защитными шторками

Модель розетки с таймером

Умная розетка с управлением по СМС

В детских комнатах или квартирах, где есть маленькие детки, можно подключать розетки со внутренними шторками, что бы ребёнок не мог в неё всунуть какие-либо предметы. Потом эти розетки можно легко заменить на стандартные, поменяв накладную крышку.

Особенностью частных домов является то, что для ухода за приусадебной территорией всё чаще и чаще используются современные электрические приборы (газонокосилки, пилы, станки и другие садово-огородные инструменты). Для их электропитания необходимо наличие внешней наружной розетки. Это может быть розетка с крышкой, заземлением и выталкивателем.

Внешние розетки монтируются на тыльной стене дома или здания. Высота размещения такой розетки составляет 200-1000 мм от поверхности земли или бетонного отлива вокруг здания

Стоит отметить, что для офисов государственных структур и общественных организаций рекомендуется применять розеточные конструктивы, которые экономят пространство и предоставляют большое количество электрических разъёмов для компьютерной и офисной техники.

Конструктив предоставляет достаточное количество розеточных разъёмов для подключения электрических приборов в ограниченном пространстве. Конструктивы можно интегрировать даже в мебель

Кроме офисного варианта, конструктивы часто применяются для современных кухонь. В такие модули можно включить достаточное количество электрических устройств и приборов: блендеры, мясорубки, соковыжималки, кофеварки, комбайны, сушилки, мойки, плиты и т.д.

Выключатели

Видов выключателей существует великое множество. Многочисленные фирмы-производители наперебой предлагают богатейший ассортимент продукции на любой вкус. Точно так же, как и розетки, выключатели состоят из трех основных частей: контактов, колодки и защитной крышки. Они изготовлены из тех же материалов, что и розетки. Разница в следующем. Если розетки служат для подключения к электросети, то выключатели действуют наоборот. Они разрывают электрическую цепь. Подвижных элементов в розетке нет. В выключателе весь принцип работы построен на перекидном контакте, который, изменяя свое положение, размыкает или замыкает цепь. К выключателю, в отличие от розетки, подходит лишь один провод — фазовый.

В некоторых видах есть контакт для подсоединения провода земли. Точно так же, как и розетки, выключатели бывают скрытой (встраиваемые) и наружной (накладные) установок. На этом их сходство заканчивается. Основные виды выключателей следующие.

Одноклавишный встроенный выключатель

Клавишные выключатели: основной вид выключателей — это прибор с одной клавишей или кнопкой. Такой выключатель используется, когда необходимо включить или выключить один источник света. Для удобства и экономии места устанавливают выключатели с 2, 3 или с большим количеством клавиш. Такой агрегат способен включать и отключать несколько независимых друг от друга источников света. Это очень удобно, когда из одной точки можно управлять освещением нескольких комнат.

Двухклавишный накладной выключатель

Проходной выключатель (переключатель) — этот вид позволяет управлять одним источником света из двух разных точек. По внешнему виду он ничем не отличается от обычного выключателя. Разница становится заметной при взгляде на его контакты. Вместо 2 в одноклавишном переключателе их 3. У двухклавишного — 6 вместо 3.

Трехклавишный выключатель

Проходной выключатель — вещь очень удобная. Можно зайти в спальню, включить его у входа, лечь в кровать и выключить свет при помощи переключателя у изголовья.

Двухклавишный выключатель с подсветкой

На корпусе выключателя с подсветкой или прямо на клавишах встроена индикаторная лампочка, которая светится в темноте. Зайдя в комнату, вы сразу понимаете, где он расположен. Не приходится искать выключатель на ощупь.

Контрольный выключатель по внешнему виду ничем не отличается от выключателя с подсветкой, но принцип работы прямо противоположный. Индикаторная лампа зажигается при включенном свете и отключена при разомкнутой цепи. Это необходимо, когда по внешнему виду нужно определить, включено ли освещение в удаленном помещении.

Ударопрочные и пылевлагозащищенные выключатели с повышенной механической прочностью и защитой от влаги и пыли устанавливаются на улице, в ванных комнатах и т. д.

Пылевлагозащищенный выключатель

Светорегулятор (диммер) — это выключатель — регулятор освещения. В последнее время они стали очень популярными. С помощью диммера можно погрузить комнату в полумрак или залить слепящим светом, плавно поворачивая ручку или нажимая клавишу. Существуют диммеры, которые управляются не вручную, а при помощи пульта от телевизора или голосовыми командами. Стоит такая вещь в 6–7 раз дороже, чем обычный выключатель. Помимо преимуществ диммер имеет и некоторые минусы. Например, он создает радиопомехи. Подключенные последовательно светорегуляторы ведут себя непредсказуемо. Они не могут использоваться при энергосберегающих лампах (с ПРА).

Диммер с поворотным регулятором

Кнопочные, или линейные, выключатели монтируются сразу на провод. Чаще всего они используются в торшерах, бра и прочих осветительных приборах.

Выключатель с таймером имеет часовой механизм, который включает или отключает свет в заданные промежутки времени.

Выключатель с датчиком движения

Уличный светильник, оснащенный автоматическим выключателем с фотоэлементом

С такими выключателями можно устанавливать различные датчики, срабатывающие на звук, свет или движение. Иногда такие датчики монтируются прямо в корпус выключателя.

Критерии выбора выключателей

Существует несколько критериев, которые необходимо учитывать при выборе выключателя.

Количество клавиш

Количество клавиш, установленных в выключателе, определяет количество линий осветительных приборов, которыми можно управлять, поэтому перед выбором выключателя следует подумать о том, на какое количество устройств он будет приобретаться.

  1. Покупать одноклавишный выключатель целесообразно, только если необходимо управлять, например, одной настольной лампой или светильником.
  2. Многоклавишные выключатели стоит приобретать только при необходимости управления группой осветительных приборов, которые можно включать как вместе, так и по отдельности (то же касается и лампочек, установленных в одну люстру).

Двухклавишный выключатель позволяет независимо включать и выключать два светильника или две группы лампочек в одной люстре

Способ установки

Выключатели по способу монтажа, так же как и розетки, могут быть встраиваемыми и накладными.

  1. Выключатели встраиваемого типа монтируются в подрозетник, который устанавливается внутри стены. Такой метод монтажа позволяет спрятать и надёжно защитить механизм устройства, при этом оставляя снаружи только декоративную рамку и клавишу управления.
  2. Накладные выключатели монтируются на поверхности стены и предназначены для выполнения тех же функций, что и встраиваемые.

Установка розеток

В зависимости от того, какие точки питания будут использоваться, техника монтажа меняется в некоторых местах.

Монтаж плинтусных розеток


Вмонтированный плинтусный блок розеток Чтобы прикрепить плинтус с кабель-каналом к стене, нужно выполнить работу поэтапно в такой последовательности:

  • С верхней панели бордюра снимают защитную узкую крышку, прикрывающую короб. Ее поддевают отверткой от края.
  • Прикладывают плинтус к стене и в соответствии с разметкой (будущим расположением розетки) формируют врезку под подрозетник.
  • Плинтус крепят дюбель-гвоздями к стене.
  • Монтируют мультибокс.
  • Прокладывают кабель и выводят жилы к розетке.
  • Остаётся соединить их с клеммами.

В последнюю очередь ставится верхняя крышка розетки, декоративная защитная планка и торцевые заглушки.

Монтаж точки питания на стену


Монтаж плинтусной розетки

В этом случае провода прокладывают в кабель каналы по приведенной выше инструкции. Но в предполагаемом месте установки розетки с обратной стороны плинтуса делают небольшой вырез, чтобы вывести кабель.

Накладную панель (мультибокс) крепят к стене и подводят к ее клеммам жилы проводов.

Остаётся зафиксировать верхнюю декоративную крышку точки питания и поставить заглушки на плинтус.

Кабель-канал поверх плинтуса

Если укладывать провода под пристенный бордюр не хочется или проводка монтируется в деревянном доме, лучше просто использовать кабель-канал. Короб фиксируют параллельно плинтусу на дюбель-гвозди. Предварительно с канала снимают верхнюю крышку. После фиксации короба в него укладывают проводку и сверху надевают защитную панель.

Хвостики кабеля подводят к настенной розетке.

Виды электрических розеток в разных странах

Мало того что в разных странах бытовые сети имеют разное напряжение, во многих из них розетки имеют особую форму. Перед поездкой надо узнать, какой формы розетки в стране, чтобы купить соответствующий переходник. Они, конечно, есть там, но в незнакомом месте найти может быть непросто.

В нашей стране используются розетки Евростандарта

Во многих странах Европы розетки используются такие же, как у нас, вот только практически везде они с защитным заземлением. Розетки евростандарта используют в следующих странах:

  • Германия;
  • Испания;
  • Чехия;
  • Польша;
  • Болгария;
  • Бельгия;
  • Венгрия;
  • Литва;
  • Латвия;
  • Словения;
  • Швеция.

Тут никаких новостей: привычные для нас вилка с розеткой, никакие переходники не нужны. В других странах Европы электроустановочные изделия имеют свои собственные стандарты. Но в магазинах можно найти переходники на евростандарт, а в зданиях современной постройки зачастую установлены два вида розеток, так как используются приборы с вилками обоих видов.

Виды электрических розеток в разных странах

В некоторых странах Евросоюза установлены электророзетки другого вида. В основном у них в вилках по три штекера, соответственно в розетках по три отверстия. Штекер, к которому подведено защитное заземление, может быть той же формы что и фазные, или иметь другое сечение. В Италии в вилках три штекера (фаза, ноль и земля) — они имеют одинаковые размеры и форму и расположены в одну линию недалеко друг от друга, «земляной» штекер — средний. Такой тип розеток и вилок называется тип L.

Разные типы электрических розеток в странах мира

В Швейцарии тоже три круглых штекера, но средний земляной расположен ниже и все три контакта образуют треугольник — это тип розетки N.

Похожая картина в Индии, но заземляющий контакт имеет большее сечение и расположен немного ниже чем у швейцарских розеток — треугольник получается равносторонний (тип К).

Типы электрических контактов в странах мира

В США, Канаде, Филиппинах, Таиланде и Японии, в вилках установлены прямоугольные штыри для фазных проводов и полукруглый для подключения защитного заземления. Расположены они на вершинах треугольника. В Великобритании штыри тоже прямоугольные, но они более толстые и имеют другую ориентацию в пространстве (тип G). Прямоугольные, но более тонкие штыри в Австралии, Новой Зеландии и Китае. Там розетки одинаковые, типа I.

Отличия назначению

Существует огромное количество электрических розеток, различающихся по назначению и конструкции. Среди которых привычные нам штепсельные с заземляющим контактом и без него, с крышками и шторками, специальные аппаратные и закрепляемые на DIN-рейку. Электрические розетки со встроенными УЗО, таймерами, ваттметрами, с USB входами для зарядки гаджетов, включаемые и выключаемые по Wi-Fi, силовые трехфазные, аудио, телефонные, сетевые компьютерные, телевизионные.

  • Без заземляющего контакта — самая обычная и привычная нам. Имеет два круглых отверстия для штырей вилки.
  • С заземляющим контактом — тоже что и предыдущая, но имеет в наличии третий контакт – РЕ.
  • С крышкой – оснащена подпружиненной крышкой, закрывающей большую поверхность розетки.
  • Со шторками – отверстия для вилки закрыты отодвигающимися шторками.
  • Аппаратные — встраиваемые в стенки и дверцы электрических шкафов.

  • Закрепляемые на DIN-рейку – для установки в электрический шкаф.
  • Со встроенным УЗО – в корпус встроено устройство защитного отключения.
  • С таймером – может включаться и отключаться по программе таймера.
  • С ваттметром – измеряет и выводит на встроенный дисплей потребляемую подключенным электроприбором мощность.
  • С USB входами – позволяет заряжать гаджеты без переходника.

  • Управляемые по Wi-Fi – оснащены Wi-Fi приемником, можно включить или выключить со смартфона или ПК.
  • Силовые трехфазные – бывают 4-х и 5-ти полюсные (3ф+N и 3ф+N+РЕ соответственно).
  • Аудио – для устройства проводки на аудиоколонки домашнего кинотеатра, и не только.
  • Телефонные RJ-11– для подсоединения домашнего стационарного телефона.
  • Сетевые компьютерные RJ-45 – для включения в сеть ПК и организации СКС.
  • Телевизионные – для антенны цифрового или эфирного телевидения.

Какому производителю отдать предпочтение?

Все производители, представленные ниже, уже отлично зарекомендовали себя на рынке электроарматуры. Про каждый из этих брендов можно найти информацию в интернете. Также там представлен полный ассортимент предлагаемой продукции.

Ознакомьтесь несколькими известными производителями, чтобы облегчить себе выбор при покупке:

  1. Wessen (Россия). Признанный лидер по производству электроарматуры в России. Основан в 1966 году на базе завода «Потенциал». Изначально позиционировался, как филиал Кузнецкого завода приборов и конденсаторов, и занимался выпуском комплектующих деталей. В 2008 году Wessen принимает решение о вхождении в концерн Scneider-electric. Нынешний ассортимент выключателей и розеток этого бренда пользуется наиболее высоким спросом благодаря отличному соотношению стоимости и качества.

  2. Legrand (Франция). Компания, занимающая место мирового лидера на рынке электротехнической продукции. Эта компания выпускает розетки и выключатели исключительно высокого качества и изысканного дизайна. Основана в далеком 1860 году и имеет колоссальный опыт производства.

  3. Bticino (Италия). Современное предприятие с большой историей, которое входит в группу компаний Legrand. Отличительные особенности этой компании — это высокая технологичность продукции, превосходное качество сборки и изысканный итальянский дизайн. Основана в 1936 году с названием «Ticino Electric».

  4. Makel (Турция). Группа компаний, которая владеет производственными комплексами, оснащенными по последним технологиям в сфере электроборудования. Продукция этого гиганта популярна в более чем 40 странах мира. Компания начала свой путь относительно недавно, в 1977 году, но уже успела завоевать статус компании мирового значения.

  5. Белорусские розетки (Республика Беларусь). Имеет не одно название: это и Bylectrica, и ЧУП «Светоприбор», и ОО «БелТИЗ». Основана в 1928 году. На предприятии работают люди с ограниченным зрением, что объясняет невысокую цену товара от этого производителя. Качество изделий отвечает средним показателям по всем техническим характеристикам. Отлично подходят для оформления помещений в эконом-варианте.

Электрические розетки — различия по подключению

На сегодняшний день наиболее распространенными видами присоединения жил кабелей к электрическим розеткам являются винтовые и пружинные.

Вас может заинтересовать – Опасность воздействия электрического тока на организм человека.

В 1-м случае жила провода присоединяется к контакту посредством затягивания винта, который, в свою очередь, через прямоугольную шайбу прижимает оголенную жилку кабеля к ответной части зажима. Недостаток такого вида обусловлен необходимостью проводить периодическую протяжку винтов, ввиду того что, при температурных расширениях и механических воздействиях данные соединения со временем ослабевают.

Во 2-м используется пружинный зажим, действующий по типу Wago. Такое присоединение не требует обслуживания, но не подходит для кабелей, жиды которых выполнены из алюминия. Многие пишут, что этот недостаток исправляется специальным наполнителем для электрических соединений. Однако, опасность кроется не только в этом. Дело в том, что пружинные соединители выполнены так, что при «закусывании» жилки, они слегка ее надрезают, а алюминий не терпит ни каких надрезов и быстро переламывается в этом месте.

Это интересно – Способы использования электроэнергии.

Существует и третий тип присоединения, практикующийся в «Ретро» розетках и выключателях. Здесь нашел свое применение ножевой разъем, используемый в автомобильной электрике. «Папа», как правило, расположен на изделии, а «мама» при помощи обжима присоединяется к жиле ретро провода. Такая организация позволяет осуществлять быстро разборное соединение, что очень удобно при замене электроустановочных изделий.

Как перенести розетку на другое место стены

При установке мебели или другим причинам иногда возникает необходимость перенести розетку в другое место, сместить в сторону или опустить вниз. В таком случае приходится либо заменять весь провод от распределительной коробки до нового места установки или нарастить существующие провода. Менять провод в отремонтированной квартире не целесообразно, устанавливать дополнительную распределительную коробку тоже не всегда приемлемо. Лучше всего нарастить провода по технологии, описанной в статье сайта «Соединение перебитых проводов в стене».

Пример переноса розетки на другое место стены

При ремонте квартиры, воспользовался ситуацией и перенес одну из розеток с одного места стены на более удобное, другое. До этого времени все руки не доходили.

На новом месте стены, куда требовалось перенести розетку, была установлена металлическая коробка и сделана штроба для прокладки дополнительного провода, так как длины провода электропроводки оказалось недостаточно, то возникла необходимость его нарастить.

Для наращивания был взят имеющийся в наличии многожильный медный провод сечением 1 мм 2, что вполне хватит для подключения к розетке электроприборов мощностью до 1200 ватт.

На конце проводников, которые будут подключены к клеммам розетки, были сформированы и облужены припоем колечки. Сам провод, состоящий из двух отдельных проводников, для удобства монтажа и надежности, был продет в хлорвиниловую трубку и проложен в штробе, сделанной на месте шва между кирпичами.

Для того, чтобы провод не выпадал из штробы до покрытия штукатуркой, он был зафиксирован двумя саморезами.

После монтажа розетки и покрытия ротбандом провода настало время выполнить сращивание. Так как провода медные, то был выбран самый надежный способ, соединения проводов – скруткой с последующей пайкой. Токоподводящий провод приходил из соседней комнаты через стену, в месте его выхода, при сверлении стены произошел скол кирпича, и образовалась небольшая пустота. В ней я и решил спрятать место соединения проводов. В случае если бы готового углубления не было, можно было бы выдолбить в кирпиче углубление самостоятельно в любом удобном месте.

Далее провода укорачиваются до нужной длины, снимается изоляция и проводники облуживаются с помощью паяльника припоем

Обратите внимание, провода укорочены на разную длину, чтобы полностью исключить прикосновение оголенных частей проводов

Следующий шаг, скрутка проводов. Перед скруткой на провода, которые большей длины нужно надеть изолирующие трубки. На фотографии красного цвета. Так как многожильный провод более мягкий, то навил его концы на одножильные провода электропроводки.

Так как провода уже залужены, то для надежного их соединения, достаточно просто прогреть место соединения проводов паяльником и залить оловянно-свинцовым припоем.

Затем на место соединения проводов натягивается изоляционная трубка. Если трубки под рукой нет, то можно просто покрыть оголенные места проводов тремя слоями изоляционной ленты.

После изоляции места соединения, провода необходимо заправить в полость стены и покрыть штукатуркой. Но лучше, перед нанесением штукатурки, закрыть полость пластиной из любого материала. Подойдет плотный картон, кусок жести от консервной банки и любой другой материал. Я сделал крышку из стеклотекстолита по форме отверстия в стене.

Далее разводится небольшое количество раствора, подойдет цемент, алебастр, гипс и любая другая штукатурка. Я покрывал место соединения ротбандом. С помощью шпателя место соединения выравнивается с уровнем поверхности стены.

Конечно, можно было покрыть штукатуркой место соединения проводов и во время выравнивания стен, но лучше завершить начатую работу полностью, чтобы потом, при выравнивании стены не тратить лишнее время. Раствор ротбанда живет всего 20 минут и при работе с ним дорога каждая секунда.

Розетка перенесена на новое место и теперь ничего не мешает продолжить ремонт этого участка стены.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
