Метод укорачивания проводника
Иногда возможно использование проводов от бывшей в употреблении проводки. Обычно данная процедура актуальна тогда, когда смещение устройства идет близко по направлению к распределяющей коробке. Для нового устройства стену нужно просверлить с помощью специальной перфораторной коронки. Демонтировав бывшую в употреблении розетку, все содержимое переносится на новое месторасположение. Дальнейший рабочий процесс таков:
- согнуть провод и выполнить просверливание отверстия в стене, где планируется разместить коробку;
- завести провод и поместить коробку в просверленную нишу;
- шпаклевкой замазать стену возле коробки и саму;
- подсоединить к устройству провода;
- по окончании процесса закрывают новое устройство крышкой.
Применяя такой способ, домашний мастер имеет плюсы: не требуется разрабатывать новую штробу, используются бывшие в употреблении материалы.
Выбор розетки
По российским стандартам розетка, используемая в быту, должна соответствовать следующим критериям:
- напряжение сети от 220 до 240 вольт;
- сила тока от 10 до 16 ампер. Для мощных устройств берутся устройства на 32 ампера и больше, в которых более мощны контакты.
Если берется у кабеля есть жила заземления, тогда и у розетки обязан быть контакт заземления. Заземляющая жила — непременное условие, когда в доме слишком влажный воздух. Кроме того, при подключении электроприборов, имеющих большую мощность, и тех, которые связаны с использованием воды. Провода крепятся к розетке посредством винтов или зажимов.
Если крепление винтовое, то провод
- должен иметь петлевой изгиб;
- иметь прямую конфигурацию.
В первом случае требуется с помощью плоскогубцев загнуть концы жил в виде петель, до конца открутив винты зажимов и закрутив их обратно, когда петли будут вставлены. Этот процесс достаточно хлопотный, зато розетка подключается прочно и надежно. Во втором случае все намного проще: производится зачистка конца жилы (счищается изоляция), затем жилу нужно заправить в направляющее отверстие и прикрутить отверткой. Безвинтовое крепление подключается без хлопот: зачищенный от изоляции провод нужно заправить в направляющее отверстие пружинного зажима. Автоматические клеммы гарантируют надежную контактность и хорошее соединение.
Технология создания шлейфа
Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.
Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую
Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.
Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.
Выбор необходимых материалов
При использовании этого способа затраты материалов сводятся к минимуму.
Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:
- провод соответствующего сечения;
- пластиковый подрозетник;
- перфоратор с коронкой D70 мм;
- индикаторную отвертку;
- плоскогубцы;
- молоток;
- плоскую отвертку;
- инструмент для снятия оплетки.
Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.
Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала
Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.
Изготовление ниши и монтаж подрозетника
Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.
За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.
Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм
В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.
В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок
Подключение новой точки
Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.
Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.
Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.
Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника
Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку
Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.
Подготовка к выполнению работ
Объем подготовительных работ будет полностью зависеть от типа проложенной проводки – открытой или закрытой. Большинство действий по электромонтажу выполняется именно по второму варианту.
В этом случае объемы подготовки значительно увеличиваются, поскольку требуется подготовить места установки розеток, подвести к ним каналы под будущую проводку.
Необходимые инструменты для подготовки переноса розеток в другое место:
- Электродрель повышенной мощности, оборудованная специальной насадкой для высверливания отверстий в камне или бетоне. Эти отверстия предназначены для монтажа установочных коробок под розетки. Вместо насадки можно использовать сверло по бетону: в этом случае по всей окружности сверлятся отверстия на нужную глубину, а затем промежутки между ними выбиваются зубилом. Иногда с помощью сверла намечаются штробы.
- Штроборез. Инструмент предназначенный как раз для прорезки канавок под проводку в бетонной стене. Одновременно используется строительный пылесос, поэтому во время работы поднимается мало пыли. Да и сам рабочий процесс многократно ускоряется. Вместо штробореза можно воспользоваться болгаркой с диском по камню и бетону, однако этот инструмент поднимает очень много пыли.
- Следует заранее запастись зажимами для соединения проводов. В этом случае контакт будет намного качественней, обычной скрутки.
Остальные материалы и инструменты необходимы в любом случае. Это розетки и установочные коробки, кабели и провода, отвертка, плоскогубцы, острый нож, изолента, материалы для замазывания канавок по окончании монтажа.
Варианты соединений
Если провод нужно удлинить, существует несколько способов его соединения с другим проводом. Выбор конкретного варианта зависит от материала, из которого изготовлены жилы, а также их сечения и количества проводников.
Соединение переходными клеммниками под винт
Данный способ относится к наиболее надежным и используется на протяжении многих десятилетий при организации линий даже на промышленных объектах. Переходные клеммники можно использовать в двух вариантах, один из которых предполагает наличие пружинных клеммников, а другой — клеммных колодок.
На рынке представлены многочисленные модели клеммников. Нередко попадается некачественная продукция
Поэтому при покупке стоит обратить внимание на качество изделия, его способность накрепко прижимать кабель и противостоять механическому давлению при плотном затягивании винтов
В продаже имеются одноразовые колодки (их нельзя восстановить) и многоразовые пружинные ваги (возможно многократное разъединение контакта). Колодки рекомендуется выбирать исходя из того, чтобы диаметр входного отверстия был таким же, как сечение жил. В отличие от пружинных клемм, колодки нежелательно использовать для соединения алюминиевых проводов, поскольку этот металл весьма хрупок и может деформироваться в ходе затягивания.
Скрутка со сваркой
Этот метод соединения проводов раньше применяли повсеместно — в том числе и работая с алюминиевой проводкой. В настоящий момент скрутка со сваркой также применяется, однако уже не так актуальна, поскольку появились более простые способы. Основной недостаток этой методики — необходимость специального оборудования и опытного сварщика.
Фиксация пластиковыми колпачками
В данном случае соединение проводки осуществляется за счет использования СИЗ (соединительных изолирующих зажимов). Пластиковые колпачки изготовлены из пожаробезопасного материала, что исключает возгорание вследствие короткого замыкания на участке смычки жил.
Пользоваться колпачками удобно. Они выполнены в разных цветах для нуля, фазы и заземления.
Единственный недостаток колпачков — большое число подделок, когда изделие оснащено слабой внутренней пружиной.
Скрутка с пайкой
Соединение электропроводки при помощи пайки считается наиболее качественным вариантом. Однако для выполнения такой работы требуется умение владеть паяльником. Если соблюдать все технологические нюансы, скрутка сохранит свои эксплуатационные характеристики на протяжении десятилетий.
Инструкция по создании скрутки с пайкой:
Зачистить концы кабеля, чтобы обеспечить необходимую площадь контактов боковых поверхностей. Необходимо оставить только чистый металл, из которого изготовлены жилы. Длина зачищаемого участка — 8-10 сантиметров.
Обхватить провод пассатижами с двух сторон и создать плотную скрутку
Важно не перестараться, затягивая жилы, так как провод может переломиться.
Скрученные провода припаять припоем с канифолью. Важное замечание: недопустимы кислотные флюсы, поскольку они в будущем станут причиной коррозии металла.
Клеммники Wago
Конструкция этих клеммников дает возможность проводить электромонтажные работы эффективно и максимально быстро. Качество контакта обеспечивается внутренней пружинной системой. Клеммники Wago получили европейский сертификат качества и у зарубежных электриков являются предпочтительным способом соединения проводов.
Клеммники Wago хорошо справляются со своей задачей при перегрузках в сети. Однако есть у этих устройств и недостаток: площадь контакта не позволяет хорошо передавать тепло, отводя энергию через их конструкцию. В результате, если нагрузки выше допустимых, тепло передается проводам, а это приводит к возгоранию изоляции. Таким образом, использование клеммников Wago допустимо только в сочетании с автоматом, который позволяет избежать перегрузок в локальной сети.
Правильный демонтаж старой розетки
Перед тем, как совать свои руки к электричеству, необходимо обесточить весь дом или, по возможности, ту комнату, где будут проводиться работы по замене розетки. Убедитесь в том, что в розетке нет напряжения. Теперь можно приступать к ее демонтажу со стены. Выковырять розетку можно чем угодно, а вот, чтобы установить в новом месте – нужны специализированные инструменты. Материалы и инструменты, необходимые при переносе розеток:
- Отвертки.
- Пассатижи.
- Канцелярский нож.
- Перфоратор.
- Кольцевой резец.
- Штробильная лопатка.
- Монтажная коробка.
- Розетка в сборе с рамкой.
- Трехпроводной кабель 2.5 мм².
- Кабельная соединительная муфта.
- Шпаклевка
- Шпатель.
- Дюбеля для фиксирования монтажного блока розетки.
- Удлинитель.
Имея при себе этот минимальный набор материалов и инструментов, вы с легкостью сможете перенести розетку своими руками. Не будем писать много лишней информации, перейдем сразу к делу. Вашему вниманию представляем саму пошаговую инструкцию.
ШАГ 1: обесточиваем розетку. Как мы уже говорили, перед началом всех работ (даже по демонтажу старой розетки) необходимо отключить напряжение в доме или непосредственно в той комнате, где будет происходить перенос розетки со штроблением. Отключаем автомат или выкручиваем предохранительные патроны со щитка. Проверить это можно специальной отверткой с сигнальным диодом. Также можно проверить напряжение в розетке любым устройством, которое питается от 220 Вольт. Если оно не работает, то можно приступать к демонтажу.
ШАГ 2: лицевая панель. Чтобы добраться до сердцевины и основной части розетки, для начала нужно открутить лицевую (облицовочную) часть розетки. В основном она держится на 1-2 винтиках под крестовую отвертку. Снимаем ее и переходим к следующему шагу.
ШАГ 3: основание розетки. Для того, чтобы перенести розетки на кухне или в любой другой комнате, необходимо добраться до проводов питания. Они подключены к токопроводящим элементам розетки, которые находятся в основной части розетки. В свое время, она держится в монтажном блоке при помощи специальных лапок, которые при закручивании распираются, и впиваются своими острыми краями в монтажную коробку. Откручиваем два винтика, лапки ослабевают, и основание розетки без труда выходит с монтажной коробки.
ШАГ 4: проводка. Как перенести розетку в стене и подключить ее? Теперь необходимо отключить провода от токопроводящих элементов розетки. На старых розетках была всего лишь два провода. Ноль и фаза. Но, современные требования безопасности предусматривают третий провод – земля. Естественно, не все его подключают. Отключаем провода от токопроводящих элементов розетки, и отсоединяем основание розетки. Проводку ни в коем случае не переплетаем между собой.
ШАГ 5: монтажная коробка. Можно ли перенести розетку без извлечения монтажной коробки со стены? Конечно можно. Но мы посчитали, что ей там не место, и поэтому решили удалить ее навсегда. Теперь пришло время навсегда вытащить со стены монтажную коробку под розетки. Она нам уже в том месте не понадобится. В некоторых случаях бывает, что она просто запрессована в стену, но бывает и такое, что она фиксируется дюбелями. Находим свой верный путь извлечения монтажной коробки со стены, и вытаскиваем её.
На этом демонтаж старой розетки и монтажной коробки завершено. А пошаговая инструкция, как перенести розетку в другое место – нет. Мы выполнили лишь половину работы. И то, это была её самая быстрая часть. Ведь ломать не строить. Поэтому, мы не опускаем руки, и переходим к самому сложному и основному процессу по установке розетки в другом месте. Сейчас будет немного пыльно. Желательно убрать или накрыть все мягкие вещи и мебель в комнате. В нашем случае все делается в абсолютно пустой комнате, и таких манипуляций делать не нужно.
Как перенести выключатель в другое место своими руками: инструктаж
Выполнить изменение места расположения выключателя или иной другой электроточки самостоятельно – под силу даже отдаленно знакомым с электрикой людям. Главное – соблюдение правил безопасности и поочередное выполнение задач.
Инструменты
Набор необходимых инструментов отличается от метода переноса.
Если предполагается перенос с проведением кабеля (для внутренней проводки), то потребуется инструмент для штробления – болгарка, перфоратор или долото.
Дополнительные необходимые инструменты:
- дюбеля с хомутами;
- изолирующий материал или изолента;
- распределительная коробка;
- плоскогубцы;
- строительный гипс или шпатлевка;
- молоток;
- коронки для сверления;
- кабель.
Демонтаж старого выключателя
Снятие (демонтаж) прежней электроточки – выключателя производится следующим путем:
- выключается подача тока с центрального автомата квартиры/дома;
- снимаются клавиши устройства (в зависимости от типа – 1,2 или более 3);
- отверткой (крестообразной) отвинчиваются болтики с декоративной коробки и внутри (по центру блока);
- отвинчиваются болтики и снимается сердцевина (сердечник);
- проверка тока (обязательно даже при выключении электричества);
- отсоединение проводов;
- зачистка контактов и кабелей, очистка подрозетника от пыли и грязи, строительной смеси.
Если планируется перенос места размещения выключателя методом прокладки нового кабеля от распределительной коробки, то старый подрозетник можно не изымать, а просто его заделать цементным раствором или штукатуркой, заклеить обоями или иной декоративной отделкой.
Вывод нового провода
Прокладывание нового кабеля в штробе основания или вывод от распределительной коробки считается надежным с точки зрения безопасности и эксплуатации, методом. Однако для проведения работ необходимо время и трудовые резервы. Последовательность:
- Отключение подачи тока по всему дому.
- Вскрытие распределительной коробки и отсоединение старого провода.
- Демонтаж старого выключателя.
- Заделывание предыдущей штробы цементом или штукатуркой.
- Сверление новой штробы и гнезда для нового месторасположения.
- Заделывание нового гнезда шпатлевкой и монтаж на сырую смесь подрозетника.
- Установка в штробу дюбель-хомутов на 50 см друг от друга.
- Прокладка нового кабеля в штробе с дальнейшей фиксацией.
- Протягиваем кабеля к распределительной коробке.
- Подсоединяют провода к новой установке – выключателю или розетке, с другой стороны присоединяют на место старой проводки к распределительной коробке.
Монтаж выключателя в другое место
В том случае, если ремонт не хочется делать вновь по всей квартире, а есть необходимость перенести выключатель на другую стену той же комнаты, можно использовать метод удлинения провода.
Для этого проводятся такие же действия с выключением тока и штроблением к новому месту размещения точки. Отличие заключается в том, что кабель, идущий от распределительной коробки, не демонтируется, а на месте прежнего выключателя производится крепление кабелей методом фиксации клемами. Советы по работе:
- Соединение новых и старых жил делают методом крепления клем-системами, скрутка не прослужит долго.
- Обязательно производить изоляцию при скручивания кабеля изолентой.
- Место коробка с бывшим выключателем теперь будет местом расположения новой распределительной коробки, от которой идут кабеля.
Рабочая поверхность
Как правильно вывести питание, и где это лучше сделать под мелкую бытовую технику? Поиск ответа на этот вопрос является серьезным испытанием для многих.
Здесь обязательно необходимо учитывать возможность одновременного подключения необходимых кухонных приборов. Например, вполне возможна ситуация, когда нужно будет включить чайник, тостер, кофе машину и миксер в одной зоне, поэтому желательно в соответствующем месте вывести блок из 4 розетки.
Естественно, все предусмотреть невозможно, поэтому рекомендуется дополнительно предусматривать резерв.
Обратите внимание, что, по технике безопасности, запрещается установка розеток ближе 500 мм от стояка газовой трубы и мокрых зон, в том числе смесителя мойки. Относительно столешницы электрическая фурнитура должна быть размещена на высоте не менее 100–150 мм, а это 900–950 мм от уровня пола
Окончательные размеры определяются с учетом выбранной плитки — так, чтобы блоки попадали на ее центр. Если же электромонтаж начался, а плитки нет — достаточно просто развести провода с запасом, и уже ближе к началу плиточных работ установить подрозетники
Относительно столешницы электрическая фурнитура должна быть размещена на высоте не менее 100–150 мм, а это 900–950 мм от уровня пола. Окончательные размеры определяются с учетом выбранной плитки — так, чтобы блоки попадали на ее центр. Если же электромонтаж начался, а плитки нет — достаточно просто развести провода с запасом, и уже ближе к началу плиточных работ установить подрозетники.
Вывод нового ответвления
Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.
Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.
С помощью нового ответвления вы сможете перенести точку подключения не только на противоположную стену, но и даже в соседнюю комнату
Штробление стены и монтаж «стакана»
Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.

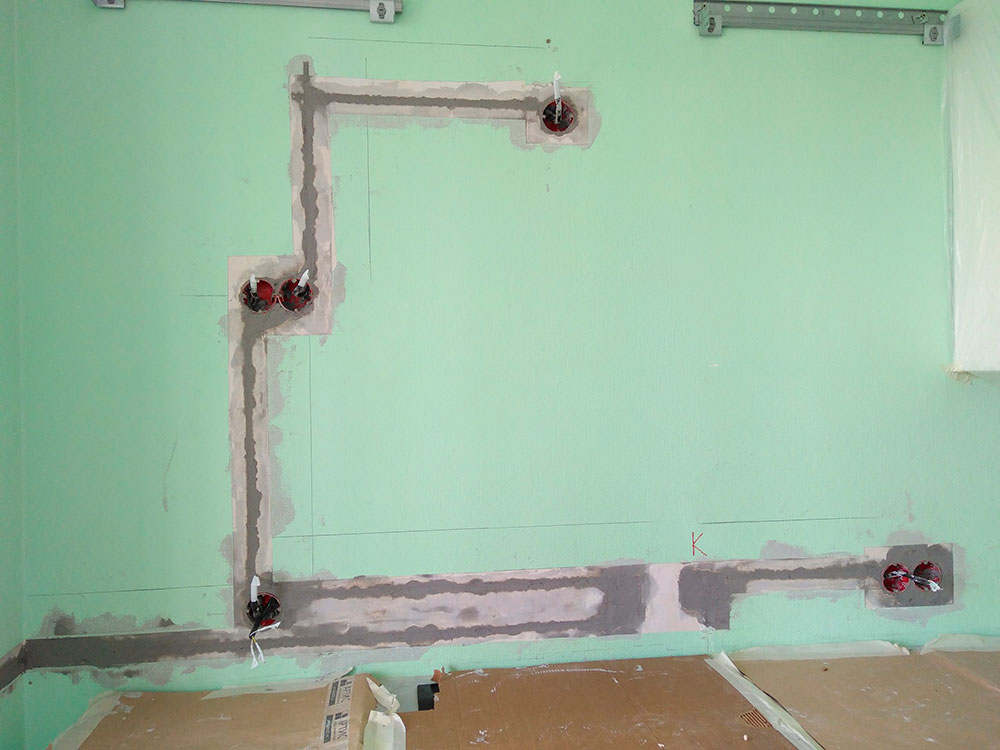

По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.
Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.
Для закрепления пластикового «стакана» внутренние стенки проделанной ниши покрывают слоем гипсового раствора, этим же составом обрабатывают наружные грани подрозетника
Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.
Укладка кабеля и подключение клемм
В созданное углубление укладывают кабель, фиксируя его через каждые 5-7 см пластиковыми хомутами или алебастром.
Вскрыв распределительную коробку, от которой запитывалась «старая точка», находят место соединения выводящего кабеля с проводом, идущим к бывшей розетке, и разъединяют провода. После этого демонтируют старую линию вместе с розеткой. Если старую штробу удалось вскрыть, то после извлечения провода ее заделывают гипсовым или алебастровым раствором.
Для запитки новой линии конец выводящего кабеля соединяют с новым проводом с помощью пружинных клемм или изолирующих зажимов
Подключенный блок заглубляют в монтажную коробку и фиксируют болтами
При установке розетки важно не допустить и малейшего люфта. Иначе со временем она будет выпадать из «гнезда» вместе с вилкой
Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков.
При прокладке нового проводника нужно следить за тем, чтобы с обоих его концов остался небольшой запас. Он потребуется для того, чтобы создать качественное электрическое соединение.
Свободные зачищенные концы жил подсоединяют к розеточному блоку новой «точки» через винтовые или пружинные клеммы. При подключении через клеммы руководствуются правилом, что фазовый провод устанавливают на левый зажим, нулевой – на правый. Жилу заземления присоединяют к клемме, оснащенной «усиками», которая расположена на корпусе устройства.
Подключенный рабочий узел устанавливают в подрозетник и фиксируют с помощью распорных лапок и зажимных винтов. Сверху монтируют декоративную панель.
