Ветрогенератор для частного дома: устройство, виды, обзор лучших предложений

Разновидности ветровых генераторов

Все генераторы можно поделить на 2 группы:

• с вертикальным ротором;
• с горизонтальным ротором.

Первая разновидность считается не слишком эффективной, поскольку обладает значительно более низким КПД, нежели вторая (уступает в 3 раза).

Достоинства вертикальных ветряков – простота монтажа и надежность конструкции.

Вертикальные ВЭУ

Бесшумность при работе позволяет устанавливать оборудование на крыше или на земле. Ветровая электростанция для дома устойчива при стихийных бедствиях (ураганы, наледь и др.). Генератора начинает крутить при слабых порывах – от 1-2 м/с.

Горизонтальные ветряки начинают вырабатывать энергию при ветре не меньше 3.5 м/с и они гораздо чаще встречаются.

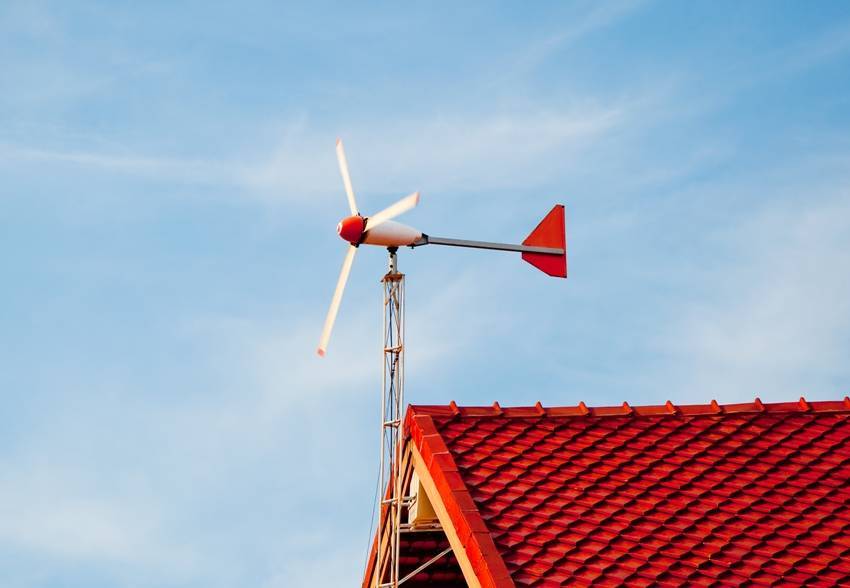

Горизонтальная ВЭУ

Их уровень эффективности – КПД 50%, но более шумный режим работы и вибрации. Для монтажа оборудования понадобится свободная площадка – до 100 метров и мачта.

Смотрите видео, где раскрываются такие вопросы: какой ветряк лучше и переделка вертикального устройства в горизонтальный:

Регионы применения ветровой энергии для отопления

Ветряки рекомендуется устанавливать, если есть проблемы с подключением к стандартным отопительным сетям или центральное водоснабжение работает с некоторыми перебоями, не позволяя теплоносителям нагреваться до достаточной температуры. Такие условия, если позволяет локация, говорят о необходимости покупки ветровой станции.

В регионах, где наблюдается достаточная ветровая активность стандартное отопление можно заменить на альтернативные источники. Когда сила порывов и общая динамика не слишком эффективны для полного обогрева, возможно комбинирование – часть нагрузки уходит на ветровой генератор для финансовой экономии.

Ветровое отопление считается эффективным, поскольку холодный воздух плотнее, чем теплый. Эта характеристика положительно сказывается на генераторе – повышается его производительность, позволяя обустроить бесперебойную подачу энергии. В зимнее время года наблюдается высокая ветровая активность, что также влияет на окупаемость проекта.

Если рассматривать ветряки с отопительной точки зрения, то нужны расчеты. Для некоторой местности установка генераторов станет не лучшим решением. Перед покупкой оборудования требуется навести справки о среднегодовой скорости ветра и сезонной динамики.

Погодная информация помогает определить характеристики, необходимые ветряку для эффективного отопления дома. Даже расположение участка имеет свою значимость, потому подбор генератора является индивидуальным мероприятием.

Ветрогенератор: устройство, принцип работы, плюсы и минусы

При наличии в местности проживания постоянных ветров покупка и установка ветрогенератора вполне целесообразна. Однако прежде чем приобретать его, необходимо понять его устройство, принцип действия и основные достоинства и недостатки. Разберем эти аспекты более детально.

Главные компоненты

Устройство ветрогенератора базируется на превращении кинетической силы ветровой нагрузки в механическую энергии с последующим преобразованием ее в электроэнергию. Для воплощения последовательных действия данной переходной цепочки прибор оснащается следующими основными узлами:

• Лопастный пропеллер. Количество лопастей может варьироваться в широком диапазоне от модели к модели – от двух и трех до десяти и более.
• Ротор. Элемент турбины, вращающийся под действием лопастей.
• Редуктор. Передает и регулирует частоту вращения от ротора к генератору.
• Генератор. Преобразуется механическую силу в электроэнергию.
• Инвертор – преобразователь тока из переменного значения в постоянное.

Состав ветрового генератора Источник odnastroyka.ru

• Аккумуляторная батарея. Запасает электроэнергию на случай отключения и экономной работы ветрогенератора, а также простоя в случае безветрия.
• Защитный корпус. Предохраняет оборудование от различного рода внешних факторов.
• Аэро-компоненты. Крылья, хвост – для лучшего улавливания и подстройки пропеллера под ветровой поток.

Принцип действия

Механизм работы ветрогенератора напрямую связан с особенностями его конструкции – на одной оси установлены пропеллер и хвостовик с точкой противовеса, приходящейся на место крепления к вертикальной мачте. Действие происходит по следующему алгоритму:

• Установленные на одной оси пропеллер и хвостовик улавливают потоки ветра и передают лопастям.
• Начинаясь вращаться, лопасти передают момент движения генераторной турбине.
• Вращение ротора приводит к образованию индукционного магнитного поля и образованию переменного электрического тока.

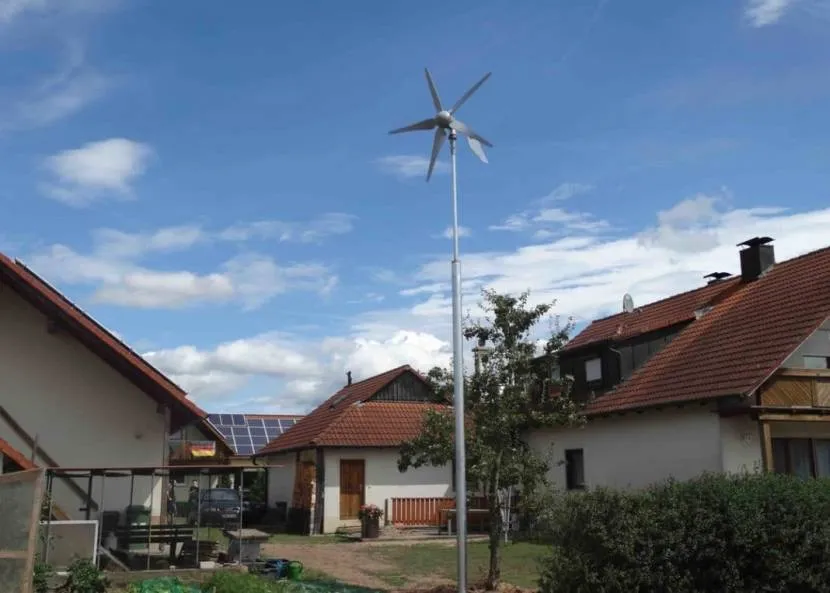

Ветрогенератор на своем загородном участке Источник moe-online.ru

• Далее проходя через инвертор напряжение меняет переменные характеристики на постоянные.
• Ток питает АКБ, которая в свою очередь распределяет энергию на потребительские мощности в доме.

Достоинства и недостатки

Автономная ветряная электростанция для частного дома имеет следующий ряд плюсов:

• Прибор работает за счет фактически неисчерпаемого и возобновляемого вида энергетического ресурса.
• Существенные затраты связаны только с покупкой, доставкой, установкой и подключением. На обслуживание средства практически затрачиваются. Поэтому на ветряк требуются единократные вложения средств, которые быстро окупаются в последующем применении.

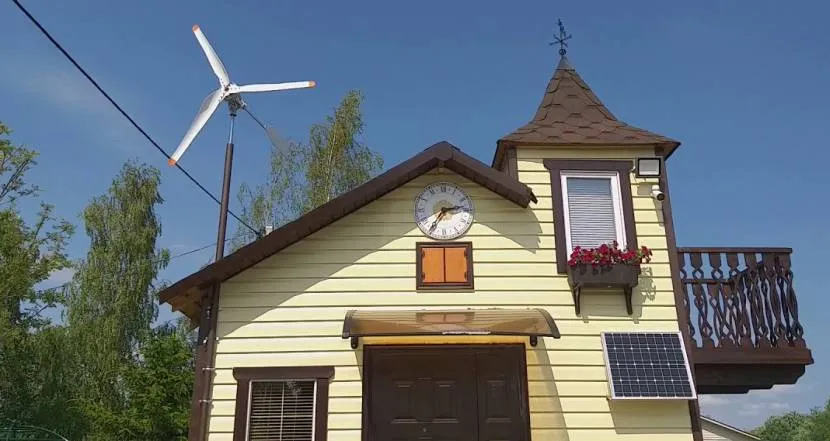

Ветрогенератор – источник тока для частного дома Источник ytimg.com

• Получаемый вид энергии и применяемая для этой цели техника полностью экологически безопасны.
• Генераторы приспособлены ко всем климатическим зонам и защищены от негативных погодных факторов.
• Оборудование не требует настроек, регулировок и доработок в ходе эксплуатации.

К недостаткам ветрогенераторов относятся:

1. Зависимость производительности от наличия ветра.
2. В ходе работы оборудование создает электромагнитные помехи, что может негативно сказаться на ТВ, радио, интернете и связи.
3. При чрезвычайных погодных проявлениях существует риск повреждения техники.
4. Требуется обязательное заземление – для защиты прибора и конструкции или здания, на котором он установлен, от ударов молнии.
5. Неправильный монтаж, нарушение инструкции или эксплуатация неисправного экземпляра может приводить к возникновению шума.

Ветрогенератор во дворе дома Источник pechiexpert.ru

Аккумуляторы для ветрогенератора: еще одна проблема для владельца дома

Одна из затратных задач ветряной или солнечной электростанции — вопрос хранения электрической энергии, которую решают только аккумуляторы. Их придется покупать и обновлять, а стоимость — довольно высокая.

Для их выбора необходимо знать рабочие характеристики: напряжение и емкость. Обычно применяются составные батареи из АКБ на 12 V, а количество ампер-часов в каждом конкретном случае стоит определить опытным путем, исходя из мощности потребителей, времени их работы.

Выбирать аккумуляторы для ветрогенератора придется из довольно широкого ассортимента. Ограничусь не полным обзором, а только четырьмя популярными типами кислотных АКБ:

1. обычные стартерный автомобильные;
2. AGM типа;
3. гелевые;
4. панцирные.

Продавцы не рекомендуют приобретать для ветростанций стартерные аккумуляторы потому, что они созданы для работы в критических условиях эксплуатации автомобиля:

• при хранении на морозе должны выдерживать огромные токи стартера, которые создаются при раскрутке холодного двигателя;
• во время езды подвергаются вибрациям и тряске;
• подзарядка происходит в буферном режиме от генератора при движении авто с различными оборотами двигателя.

При этом:

• обслуживаемые АКБ, требующие периодического уровня электролита и доливки дистиллированной воды, созданы для выдерживания 100 циклов разряд/заряд;
• не обслуживаемые — имеют более сложную конструкцию и количество циклов 200.

Однако АКБ ветрогенератора при эксплуатации внутри дома:

• обычно помещаются в подвальном помещении, где температура, круглогодично поддерживаемая на уровне +5÷+10 градусов, является оптимальной;
• не подвергаются тряскам и вибрациям, стационарно установлены в неподвижном состоянии;
• не получают экстремальные нагрузки при стартерном запуске, а при включении бытовых приборов через инвертор работают в щадящем режиме;
• заряжаются от генератора небольшими токами, которые благоприятно действуют на режим десульфатации пластин.

Все это является самыми выгодными условиями для их эксплуатации. Поэтому этот вариант предлагаю взять на заметку тем, кому не лень периодически контролировать напряжение на банках и следить за уровнем электролита в них.

AGM аккумуляторы более сложные по устройству. У них такие же пластины, но кислотой пропитаны стеклянные маты, работающие одновременно диэлектрическим слоем. Их цикл разряда/заряда — 250÷400. Перезаряд опасен.

Голевые АКБ тоже создаются необслуживаемой конструкцией с герметичным корпусом и загущенным до состояния геля электролитом. Они очень не любят перезаряд, но более стойки к глубокому разряду. Число расчетных циклов —350.

Панцирные аккумуляторы относятся к самым современным разработкам. Их электродные пластины защищены полимерами от воздействия кислоты. Диапазон циклов эксплуатации: 900÷1500.

Однако я вам рекомендую предварительно послушать полезные советы, которые дает в своем видеоролике «Как выбрать аккумуляторы для ВЭС и солнечной станции» все тот же владелец «Солнечные батареи».

У него на этот счет свое, противоположное мнение. Как вы отнесетесь к нему — ваше личное дело. Однако, знать информацию из противоположных источников и выбрать из нее наиболее подходящий вариант: оптимальное решение для думающего человека.

Защита кабеля от перекручивания

Как известно, ветер не имеет постоянного направления. А если ваш ветрогенератор вращается вокруг своей оси, как флюгер, без дополнительных мер защиты, кабель, идущий от ветрогенератора к другим элементам системы, быстро перекручивается и через несколько дней приходит в негодность. Предлагаем вашему вниманию несколько способов уберечь вас от подобных проблем.

Метод первый: разъемное соединение

Самый простой, но совершенно непрактичный метод защиты — установка разъемного кабельного соединения. Разъем позволяет вручную распутать спиральный кабель, отключив ветряк от системы.

Я знаю, что некоторые люди просто вставляют что-то вроде вилки в розетку. Скрутил шнур — вытащил из розетки. Потом — открутил и снова собрал заглушку. И дерево не нужно опускать, и токосъемники не нужны. Я читал об этом на форуме о самодельных ветряках. По словам автора, все работает и не слишком часто перекручивает кабель.

Метод второй: с помощью жесткого кабеля

Некоторые пользователи рекомендуют подключать к источнику питания толстые, эластичные и жесткие кабели (например, сварочные кабели). Метод, на первый взгляд, ненадежный, но имеет право на жизнь.

Найдено на одном сайте: Нашим методом защиты является использование сварочного кабеля с твердым резиновым покрытием. Проблема скрученных проводов в конструкции небольшой ветряной турбины сильно переоценивается, и сварочный кабель №4… №6 обладает особыми качествами: твердая резина предотвращает спутывание кабеля и предотвращает вращение ветряной турбины в том же направлении.

Метод третий: установка контактных колец

На наш взгляд, только установка специальных контактных колец поможет полностью защитить кабель от перекручивания. Такой способ защиты реализовал в конструкции своего ветрогенератора пользователь Михаил 26.

Оптимальное расположение ветряков

Мощность ветрогенератора зависит не только от параметров турбины.

Географическое положение. Наиболее выгодное место расположения ветроустановок – местность с сильными ветрами. Оптимальны места, где присутствуют регулярные, сильные порывы ветра, обеспечивающие высокую эффективность ветряка. Наиболее благоприятные условия преобладают в регионах, где много ветреных дней.
Преобладающее направление ветров
Если, например, большинство ветров дуют с запада, нужно обратить особое внимание на западное направление. В данном случае небольшие электростанции, построенные с западной стороны здания, сработают намного эффективнее, чем турбины, расположенные на восточной стороне. Форма близлежащей территории влияет на эффективность турбин
Чем меньше препятствий, тем лучше условия работы. Любые «препятствия» создают ветровую турбулентность, что вредит работе ветряка

Важно правильно расположить домашние ветрогенераторы на участке

Ветровые турбины нужно размещать выше поверхности крыши. Обычно их устанавливают:

• непосредственно на крыше;
• на мачте длиной 12 метров.

Единственное исключение – небольшие ветряные электростанции, расположенные на холме, расположенном на некотором расстоянии от дома. Пространство не должно быть закрыто деревьями, другими зданиями.

При определении оптимального расположения ветряка на заднем дворе, нужно учитывать здания, естественные препятствия, расположенные за пределами участка.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть.

Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

• с вертикальной осью вращения;
• с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

• количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
• материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
• шагом винта – регулируемый или фиксированный.

Следует отметить, что вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер.

В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс.

Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Ветряная электроэнергетика – плюсы и минусы

На первый взгляд, использование ВЭУ для снабжения частного дома электричеством не имеет недостатков. К сожалению, это не так. При работе установка издает громкие звуки, вызывающие дискомфорт у жильцов дома и соседей. В Европе допустимый уровень шума ветряных генераторов закреплен законодательством. Кроме того, европейцы останавливают работу ВЭУ во время сезонного перелета птиц (еще одно требование закона).

В России ветрогенераторы пока встречаются редко и их эксплуатация не ограничивается нормативно-правовыми актами. Правда, учитывая мнение соседей и комфорт близких, владельцы ВЭУ устанавливают их вдали от жилых домов. Однако большинство ограничений касаются устаревших моделей. Современный ветрогенератор для частного дома работает практически бесшумно.

Главный минус ветряных установок — сильный шум при работе

Недостатки с лихвой перекрывают достоинства ветряных электрических установок. Для функционирования ВЭУ не требуется никакого топлива, а энергия ветра будет на планете до тех пор, пока есть атмосфера и светит солнце. Конечно, начать пользоваться бензиновым или дизельным генератором проще, чем ВЭУ. Но ветряк не придется регулярно подпитывать топливом.

Есть одно обстоятельство, накладывающее ограничение на использование ветрогенератора в качестве основного источника электроэнергии. Во многих регионах РФ гарантировать постоянное движение воздушных масс (ветров) невозможно. Поэтому ВЭУ, как правило, вступает в качестве дополнительного источника энергии.

Два вида, два соперника

Как уже было отмечено, в продаже пока существуют ветрогенераторы двух видов (по расположению вала вращения к поверхности земли) – горизонтальные и вертикальные. Поговорим вначале о вертикальных.

Ветросиловые установки (ВСУ) с вертикальной осью вращения имеют неоспоримое для быта преимущество: их узлы, требующие обслуживания, сосредоточены внизу и не нужен подъем наверх. Там остается, и то не всегда, упорно-опорный самоустанавливающийся подшипник, но он прочен и долговечен. Поэтому, проектируя простой ветрогенератор, отбор вариантов нужно начинать с вертикалок.

Ротор Савониуса

В начале октября 1924 года русские изобретатели братья Я. А. и А. А. Воронины получили советский патент на поперечную роторную турбину, в следующем году финский промышленник Сигурд Савониус организовал массовое производство подобных турбин. За нам и осталась слава изобретателя этой новинки.

Ротор Ворониных-Савониуса, или для краткости, ВС, это, как минимум, два полуцилиндра на вертикальной оси вращения (см. фото). И какое бы направление ветра не было, как бы резко он не изменял свои порывы, такой ветряк будет спокойно вращаться вокруг своей оси, вырабатывая энергию. Это единственное и главное преимущество вертикального ветряка перед горизонтальным.

А главный его недостаток – низкое использование ветровой энергии. Объясняется это тем, что лопасти-полуцилиндры работают только в четверть оборота, а остальную часть окружности вращения они как бы тормозят своим движением скорость вращения. Расчёты показали, что при этом используется лишь третья часть ветровой энергии.

Вертикальные ветрогенераторы с ротором Дарье

В 1931 году французский конструктор Жорж Дарье (George Darrieus) предложил свой вариант ротора, который имеет от двух и более плоских лопастей. Он еще проще, чем ВС: лопасти – из простой упругой ленты безо всякого профиля. Прост в изготовлении и монтаже, но с малой эффективностью — КИЭВ – до 20%.

Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию. Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.

Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре. Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.

Геликоидный ротор

ветрогенератора с вертикальной осью вращениягеликоидным ротором

И, наконец, существуют ветрогенераторы с многолопастным ротором. Это один из самых эффективных типов из разряда вертикальных ветрогенераторов. (См. рисунок).

Проект Windstalk

Мачта без лопастей уже давно рассматривается, как самый удачный из вариантов альтернативных источников для электричества. В Абудаби в городе Мансард решили построить электростанцию Windstalk. Она являет собой совокупность стеблей, армированных резиной, с шириной 30 см и до 5 см в верхней точке. Каждый такой стебель согласно проекту, содержит слои электродов и керамических дисков, которые способны вырабатывать электрический ток. Ветер качая эти стебли, будет сжимать диски, вследствие чего будет вырабатываться электрический ток. Никакого шума и опасности для окружающей среды, подобные ветроустановки не создают. Площадь, которую занимают стебли в проекте Windstalk охватывает 2,6 гектара, а по мощности намного превосходит идентичное количество лопастного типа, что могут расположиться на этой же территории. На создание подобной конструкции разработчиков натолкнули камыши на болте, которые равномерно раскачиваются на ветру.

Как курицу превратили в страуса

Кто не в курсе, что ветровые установки используют в качестве дополнительного источника? Все в курсе. Но как всегда, человечеству этого показалось мало, курицу пытаются превратить в страуса и, представьте себе, фигурально выражаясь, такое удаётся. В результате неустанных поисков появились совершенно новые типы ветрогенераторов, которые способны производить электричество…без лопастей. А есть и такие, которые обходятся даже без воздуха и ветра! Сейчас более подробно.

Уже выпущен довольно результативный ветрогенератор, который ловит ветер без лопастей. Такой ветрогенератор действует по принципу парусника (см. фото). «Парус», который скорее смахивает на тарелку, ловит напор воздуха, за счёт чего начинают двигаться поршни, которые находятся сразу за тарелкой, в верхней части установки.

Поршни приводят в действие гидросистему, которая и вырабатывает электричество. Такое сооружение не имеет ни шестерёнок, ни передатчиков и почти не шумит. КПД намного выше, чем у классического ветрогенератора. Кроме всего прочего, расходы при эксплуатации наполовину ниже, чем у привычных установок. Страна рождения такого проекта – Тунис.

Но и этого оказалось мало! В Португалии решили не прибегать к ветровым услугам, а использовать морскую воду. Ведь море постоянно движется, волнуется, иногда штормит, но никогда не останавливается. Налицо кинетическая энергия пропадает даром.

И пять лет тому назад, в нескольких километрах от берега, на воды Атлантического океана была спущена установка, которая даёт более 2 мегаватт электроэнергии, что вполне хватает для освещения более полутора тысяч домов.

Схематическое устройство таково. Сооружение состоит из трёх секций, между которыми находятся поршни. Внутри секций вмонтированы гидродвигатели и генераторы. Принцип работы простой до безобразия. Секции качаются на волнах, которые их изгибают, что приводит в движение гидропоршни. Те давят на масло, оно поступает в гидравлические двигатели и далее движение передаётся на генераторы. Всё, электроэнергия пошла на берег.

Сейчас работает три секции, к ним планируют подсоединить ещё 25 таких конверторов и тогда проектная мощность морской установки увеличится до 20 мегаватт, что даст возможность снабдить током около 15000 домов.

Теперь вы верите в то, что из курицы можно сотворить настоящего страуса!

В.Ильин

Поплавковые электростанции конструируют во всем мире, в том числе и в России:

Где купить

Наиболее правильный вариант приобретения сложных технических устройств, это представительства компаний производителей. В этом случае потребителю будут даны советы по монтажу и эксплуатации установок, оказана техническая и информационная поддержка при эксплуатации, а также выполнен гарантийный и после гарантийный ремонт, в случае такой необходимости.

Можно приобрести ветровые установки и в специализированных компаниях, занимающихся продажей подобных устройств. Здесь также могут оказать помощь и содействие как на стадии монтажа, так и при дальнейшей эксплуатации оборудования. Покупать у непроверенных продавцов и через интернет, сложную технику и оборудование – не стоит, это опасно финансовыми тратами и потраченным временем.
