Греющий кабель для водопровода — виды и правила установки

Критерии, по которым выбирают кабель

Чтобы самостоятельно установить кабель в водопровод, надо правильно выбрать изделие.

На какие критерии стоит обратить внимание:

Для чего предназначена трубопроводная сеть.
Кабель, предназначенный нагревать трубы, транспортирующие питьевую воду, должен иметь пищевое покрытие. Производители в инструкции указывают на эту особенность. Данный кабель имеет более высокую цену, нежели обычные.
Разновидность провода, необходимая длина изделия. До приобретения кабеля устанавливают участок для прогрева, чтобы определить длину кабеля. От длины также зависит вид кабеля по принципу работу.Греющий кабель с саморегулирующейся работой можно разрезать на куски, он поставляется в бухте.

Надо учитывать необходимую мощность кабеля. Размер коммуникационной системы влияет на уровень мощности провода. Чтобы он справился с задачей, необходимо подбирать электропровод, отталкиваясь от данного параметра. Как правило, трубы водопроводной системы устанавливают с сечением, равным 32 миллиметрам

Для данного размера трубы применяют электрокабели, имеющие мощность погонного метра от 9 до 16 ват.  Для того, чтобы узнать мощность всей системы, умножают мощность погонного метра на длину участка.
Следует обратить внимание на цену кабеля. В данном случае нельзя экономить на выборе

Если кабель стоит очень дешево, следует уточнить срок службы кабеля: он может быть просрочен, либо почти заканчиваться. По истечении эксплуатационного срока, кабель подлежит замене, что повлечет еще большие траты.
При выборе стоит уделить внимание фирме- изготовителю. Самыми качественными считаются кабели немецкого производства марки Eltherm Gmbh, американские кабели от фирм Raychem, Heat Trace Products и LLС, корейские провода фирмы Caleo, из Франции марки Eltrace, из Дании марки Devi, финские кабели марки Ensto.

При покупке стоит обращать внимание на качество проводов, также сальников. При этом имеет значение форма внутреннего сечения резинки для уплотнения: круглая, квадратная, прямоугольная

Она должна совпадать с сечением кабеля. Муфтовые соединения также надо выбирать качественные, они должны стоить примерно столько же, сколько пять метров кабеля.

Коротко о главном

В первую очередь, важно правильно выбрать кабель для обогрева трубопроводов

Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода

При выборе кабеля обращают внимание на число жил, тип сечения, термостойкость, длину, наличие оплетки и другие характеристики

Для водопровода обычно применяют двухжильный или зональный провод.

Из способов установки провода, лучше отдать предпочтение наружному. Крепить кабель внутри трубы следует только в том случае, когда нет возможности провести монтаж снаружи. В целом, внутренний и внешний монтаж технологии практически не отличаются между собой, но второй способ минимизирует риск образования засоров, а также увеличит срок эксплуатации проводки.

Оценок 0

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

  • оболочка не должна выделять вредных веществ;
  • степень электрической защиты должна быть не ниже IP68;
  • герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

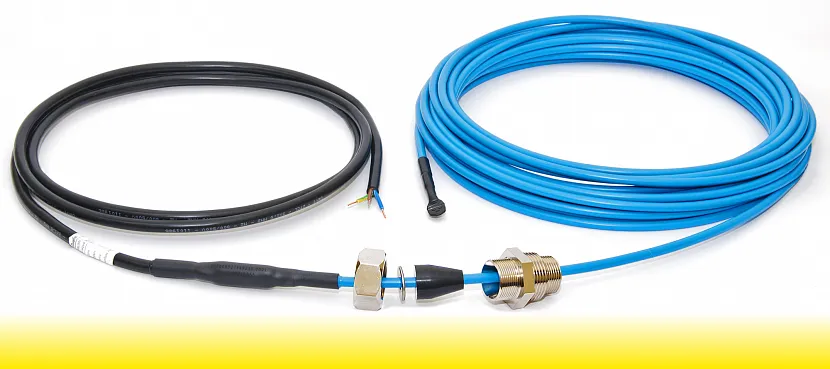

Пример установки греющего кабеля внутрь трубы через сальник

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается провод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Базальтовый утеплитель и пенопласт

Из базальта, методом расплавления, изготавливают хороший утеплитель. Из него производят цилиндры разного диаметра, которые используются как утеплитель.

Помимо легкости монтажа базальтовые цилиндры отлично прилегают к трубопроводу. Цена данного материала выше цены стекловаты, но он тоже требует защиты от влаги, которой выступает фольгоизол или пергамин.

Они бывают как с покрытием, так и без. Пенопластовая скорлупа может использоваться несколько раз, что позволяет сэкономить, при этом она обладает самыми подходящими эксплуатационно-техническими характеристиками как утеплитель.

Зачем нужен греющий кабель?

Монтаж и эксплуатация нагревательного электрического кабеля сопряжены с дополнительными расходами: на покупку, установку, ежемесячную сумму в счете на электроэнергию.

Жители сельской местности или частных домов недавно начали использовать специальный провод, нагревающийся под действием электротока. Как же справлялись в России до его появления на рынке?

  • Во-первых, трубопроводы приходилось закапывать гораздо глубже, чем сейчас: ниже уровня промерзания. В местах с высоким уровнем грунтовых вод нередко возникали проблемы при укладке, часто требовались ремонты. Кроме того, в особо суровые зимы водопроводы все равно промерзали, возникали аварии. Обнаружить место разрыва и устранить его, нередко удавалось только весной.
  • Во-вторых, одним из самых уязвимых мест водопроводной системы являлся ввод в дом. Уберечь его от промерзания могли только с помощью изоляции, что не всегда помогало. Хозяева часто оставляли кран с водой открытым, чтобы проточная вода не успевала остыть до температуры замерзания. Однако такой метод неприемлем при использовании накопительного септика или оплаты воды по счетчику. Да и противоречит это бережному отношению к природным ресурсам.

Греющий кабель поможет даже тогда, когда «все уже случилось» и водопровод, на котором он не был установлен, замерз. Если не произошло разрыва или поврежденный участок заменен, для разморозки системы используют греющий кабель.

Когда образовалась ледяная пробка, внутрь трубопровода вводят нагревающийся электропровод и растапливают ее. Если возможности внутреннего прогрева нет, монтируют нагревательный электрокабель снаружи вдоль или спирально по всему промороженному участку.

По возможности делают теплоизоляцию, после чего подключают провод к сети. Если замерзшая труба была покрыта изоляцией, ее нужно удалить, а потом смонтировать снова.

При размораживании металлических трубопроводов требуется особое внимание уделять изоляции электропроводов и соблюдению техники безопасности!

Состав системы

Система обогрева трубопроводов состоит из следующих частей:

  1. Нагревательная часть – это элемент системы обогрева, осуществляющий непосредственный нагрев. Для трубопроводов этим элементом является резистивный, саморегулирующийся греющий кабель или кабель с минеральной изоляцией. Для саморегулирующегося кабеля совместно с ним применяются комплекты для муфтирования на месте монтажа или поставляется полностью собранная секция на заводе-изготовителе.
  2. Система крепления кабеля и вспомогательных элементов – это специальные элементы, обеспечивающие крепление греющего кабеля на трубопроводе. Она обеспечивает хороший контакт греющего кабеля с поверхностью трубопровода чтобы улучшить его теплосъем. Крепление представляет собой монтажную и крепежные ленты из стекловолокна или алюминия. Кроме того, применяются также металлические хомуты для крепления устройств системы подвода питания и управления.
  3. Система подвода питания и управления — специализированные соединительные силовые коробки соответствующего исполнения, в которых производится соединение греющей и питающей части, и контрольные коробки, в которых обеспечивается подключение контрольного кабеля и датчиков температуры. Для трубопроводов очень актуально устанавливать эти коробки непосредственно на сам трубопровод.
  4. Распределительная сеть – это кабельные линии питания и управления, которые обеспечивают подачу электрической энергии к соединительным коробкам, а также элементы для прокладки этих кабельных линий.
  5. Система управления обогревом — предназначена для сбора информации о параметрах процесса обогрева и выработки сигналов управления для устойчивой и безопасной работы системы обогрева. Включает терморегулятор или термостат, датчики температуры, силовую, управляющую и пускозащитную аппаратуру.

    Датчик температуры может быть установлен как непосредственно на стенке трубопровода для контроля температуры ее поверхности, так и измерять температуру воздуха для включения системы обогрева при низких температурах окружающей среды.

Регулятор контролирует температуру обогреваемого трубопровода и на основе полученной информации управляет работой секций нагревательного кабеля. Регулятор температуры обычно устанавливается в шкафу управления электрообогревом.

Термостат устанавливается в основном на поверхности трубопровода и локально управляет работой системы обогрева. Термостаты используются для контроля работы небольших систем обогрева, т.к. подключаемая к нему мощность нагрузки ограничена.

Шкаф управления электрообогревом обеспечивает подачу питания на нагревательные секции, защиту силовой и греющей части при возникновении аварийной ситуации, перегреве или коротком замыкании, сигнализацию состояния работы системы обогрева, снижение пиковой нагрузки на питающую сеть, передачу информации об обогреваемых объектах в АСУТП и другие задачи. Шкаф управления электрообогревом разрабатывается индивидуально для каждого объекта на основании технического задания на систему электрообогрева. Применяется для систем обогрева трубопроводов средней и большой протяженности. Применение системы управления в составе системы обогрева позволяет существенно сэкономить электроэнергию и защитить обогреваемый продукт от перегрева, что особенно актуально для трубопроводов.

Резистивный греющий кабель.

Основа работы кабеля проста: по жилам (одна или две) проходит ток, который нагревает кабель. Жилы располагаются в изоляционном материале. Чем больше сопротивление и сила тока, чем больше коэффициент выделения тепла.

Производителями выпускаются отрезки резистивного кабеля разной длины, которые имеют постоянное сопротивление.

Одножильный резистивный греющий кабель.

Включает в себя одну жилу заключённую в два изоляционных слоя и наружную защиту. При монтаже следует не забывать, что резистивный греющий кабель с одной жилой подключается с двух концов. Одна жила служит как для подачи энергии, так и для нагревания. Система подобного типа чаще используется при нагреве кровельной системы, либо нагреве тёплого пола.

Двужильный резистивный греющий кабель.

В данном типе кабеля одна жила нагревает объект, а по второй происходит подача энергии. Один конец резистивного греющего кабеля подключается к источнику подачи энергии, а второй прокладывается вдоль трубы.

Для автоматизации системы устанавливается термостат, включающий и отключающий кабель при изменении температуры.

Саморегулирующийся тип кабеля

Такое изделие можно применить не только для прогрева трубы, но и в случаях, если водопровод зарыт, а снаружи прикрепить кабельную конструкцию не представляется возможным. Существует много видов саморегулирующихся изделий от отечественных и зарубежных марок. Все они прошли соответствующую сертификацию. Наружный слой покрытия кабеля очень устойчив к химическим средам, поэтому его можно также использовать при обогреве внутренних канализационных труб.

Саморегулирующиеся изделия пригождаются тогда, когда случайно не включили греющий кабель и трубы начинают промерзать. Кабельное изделие не только возмещает потерю тепла, но и хорошо прогревает систему труб. Такое свойство системы сохраняет водопровод от разрывов при минусовых температурах.

Конструкция укомплектована в виде силового кабеля (по 2,5 м). Изделия в готовом виде упакованы в коробку и полностью готовы к установке. В ней, помимо кабеля находится прикрепленный к изделию силовой кабель с электрической вилкой. При необходимости использования конструкции, надо будет разместить нагревательную часть в трубу и вывести с помощью сальника электрическую часть.

Встречаются наборы с фиксированной длиной (2-5, 7,10, 15 м) и секции, которые можно заказать. Собранный внутри трубы комплект кабеля можно купить в готовом виде в специализированном магазине.

ВАЖНО! Кабель с саморегулировкой не нуждается в дополнительном системном контроле и регуляции температуры, так как способен самостоятельно изменять мощность и степень отдачи тепла, в соответствии с окружающей температурой.

Особенности монтажных работ саморегулирующегося кабеля

Для водопроводных труб рекомендуют использовать саморегулирующийся провод с внешней пищевой изоляцией.

Какие этапы во время установки следует выделять и соблюдать:

  1. Приобретение необходимых деталей. Для начала определяют метраж трубы для прогрева, таким же будет и размер кабеля. Сразу надо купить необходимые элементы для установки: муфты, провод, снабженный евровилкой, сальник. У кабеля должна быть металлическая оплетка внутри, и внешняя изоляция из пищевых полимерных материалов. Также может понадобиться наличие тройника, если его нет на участке монтажа, также УЗО в десять миллиампер. Тройник необходим для введения кабеля в трубу, кабель не вводят в трубу, имеющую сгиб в 90 градусов. Для этого в необходимом месте устанавливают тройник, через который продолжают монтаж системы.
  2. Приготовить электрокабель к монтажу.

Для обеспечения рабочих качеств кабеля следует:

  1. Качественно сделать заделку на концах.
  2. Снабдить кабель проходным комплектом.
  3. Греющий кабель соединить отрезком провода с вилкой.

Если тщательно выполнить концевую заделку, значит, узел на участке будет иметь герметичное соединение. При этом клей для муфт, должен быть тоже высокого качества.

Как соединить греющий и питающий кабели:

  1. Конец кабеля зачищают от изоляционной оболочки на 5 см. Жилы оплетки из металла нельзя удалять, их скручивают в единую жилу. С помощью них далее выполняют заземление.
  2. Удалить верхние оболочки с матрицы.
  3. Жилы для проведения тока очищают от матрицы.
  4. Надевают на кабели трубки термоусадочные.
  5. Посредством обжимной гильзы соединяют оба кабеля.
  6. Выполняют изоляцию соединения кабелей с помощью термоусадочных трубок.
  7. Оплетку провода соединяют к жиле для заземления провода для питания электроэнергией.
  8. Проводят полную изоляцию соединительного узла.

Как только муфты для изоляции остынут, можно переходить к следующему этапу.

Какой выбрать для внутреннего применения?

Если у вас стандартная водопроводная труба, то греющий кабель 10SeDs2-cf для внутренних помещений — это правильный выбор для вас.

Он имеет внешнюю оболочку из фторполимера, который одобрен для контакта с пищевыми продуктами. Его минимальное энергопотребление составляет 10 Вт при нахождении в воде при температуре 0 °C. Диаметр также минимален, а сам кабель достаточно мягкий, чтобы без проблем преодолевать любые повороты труб.

Если важна экономия средств, можно использовать греющий кабель SRF10-2CT для внутренних помещений.

Если у вас водопроводная труба большого диаметра (более 40 мм), вам может потребоваться большая мощность. Тогда греющий кабель 15SeDs2-CF для внутренних помещений — хорошая идея. Мощность этого саморегулирующегося нагревательного кабеля в сухом состоянии составляет 15 Вт. Это приблизительно 30 ватт в воде.

Оболочка толстая: примерно на 0,7 мм толще, чем в предыдущих кабелях. Если у вас техническое производство и вода может быть грязной (с песком — абразивом), то это наиболее подходящее решение. Он также подходит для установки внутри канализационных труб.

Внешняя оболочка изготовлена из фторполимера, который одобрен для контакта с пищевыми продуктами и не выделяет никаких примесей. Он также устойчив к агрессивным средам, порошкам, химикатам, органическим веществам и т.д.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10
Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Виды нагревательного кабеля для водопровода

Нагревательный кабель делится на 2 вида, каждый из которых применяется в разных областях. Он может быть саморегулируемым или резистивным. Саморегулирующую модель используют на длинных водопроводах. Короткие трубы с сечением не более 40 мм в диаметре обогревают резистивными моделями.

Резистивный

Кабель работает по следующей схеме подключения: ток проходит по внутренним жилам провода и нагревает его, выделяя большое количество тепла. Высокий показатель тепловыделения получается благодаря большому сопротивлению и максимальной силе тока. Можно приобрести провод, который выделяет тепло по всей длине в одинаковых пропорциях. Эти модели имеют постоянное сопротивление. Что нужно знать при подключении провода:

  1. Одножильный. Чтобы обогреть кровельный водосток или обустроить теплый пол, применяют отопительный контур по типу «замкнутого». Для этого используют провода с одной жилой. Подключение одножильного провода похоже на петлю. Провод обматывают по трубе, а его концы подключают к электричеству. Чтобы утеплить водопровод, применяют внешний тип подключения и провод укладывают по обе стороны от него.
  2. Двужильный. Если необходимо сделать внутреннюю укладку, то используют двужильный провод. Он состоит из двух жил: нагревающей и подающей энергию. Провод прокладывают вдоль водопровода, подключив один его конец к электричеству. С помощью тройников и уплотнителей двужильные провода можно прокладывать внутри трубы.

Это недорогой, надежный провод, который имеет большой срок службы (15 лет). Его недостатки: стандартная длина, мощность всегда одинаковая и ее нельзя регулировать. Из-за одного перегоревшего участка придется менять весь кабель. Если 2 кабеля будут находиться недалеко друг от друга или пересекаться, то они перегорят. Установив термостат с датчиками, система самостоятельно будет отключаться и включаться. Энергия отключится, если температура достигнет +7°C. Если она опустится до +2°C, нагрев автоматически включится.

Саморегулируемый

Многофункциональный саморегулируемый кабель используют для канализационных магистралей, водопроводных систем и обогрева кровельных конструкций. Его функциональные возможности — объем подающего тепла и уровень мощности регулируются самостоятельно. Нагревание провода происходит самостоятельно после того, как температура достигнет контрольной точки. Если сравнивать его с резистивным аналогом, изоляционные слои у проводов одинаковые, а нагревательные матрицы разные. Принцип работы:

  1. В зависимости от сопротивления саморегулирующего кабеля проводник способен изменять силу тока в меньшую или большую сторону.
  2. Когда сопротивление увеличивается, сила тока начинает понижаться, тем самым сводя к минимуму мощность.
  3. При охлаждении провода происходит понижение сопротивления. Сила тока возрастает, запуская нагревательный процесс.

Если автоматизировать систему терморегулятором, то в зависимости от температурных условий на улице она самостоятельно будет контролировать процесс включения и выключения.

Нужна ли теплоизоляция?

Утеплять трубы необходимо в любом случае, даже если есть отопительная система водопровода, утеплитель все равно нужен. Изоляцию устанавливают сверху на провода и сами трубы. Если не сделать теплоизоляцию поверх греющего кабеля, то обогревать он будет больше воздуха, чем трубы.

Для теплоизоляции идеально подходит пенополистирол и вспененный полиэтилен. Их толщину следует выбирать, основываясь на внешние факторы. Данный материал устойчив к влаге, а также защищает трубу. Но вместе с тем ему и самому требуется защита. Поэтому зачастую трубу вместе с утеплителем размещают внутри еще одной трубы.

Нюансы монтажных работ

Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».


Соединение проводов Источник termodar-64.ru

Советы и рекомендации опытных мастеров:

  • Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
  • Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
  • Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
  • Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеляПлюсыМинусы
ОдножильныйКонструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
ДвухжильныйИмеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
ЗональныйЕсть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Установка кабеля внутри водопровода

Как правильно ввести кабель в трубу:

  1. Осуществлять ввод провода с помощью тройника. По возможности исключать острые, прямые углы труб. Нельзя резко дергать кабель, также вводить с помощью силы.
  2. Начинают работу с тройника, когда введение кабеля закончилось, проводят герметизацию отверстия, через которое осуществлялся ввод.
  3. Для герметичности установки применяют проходку. Крепления туго затягивают, закручивая втулку для зажима сначала вручную, далее затягивают с помощью ключа.
  4. Уплотнитель из резины, установленный в сальнике сожмется и обеспечит герметичное соединение.Справка! Перед заключительным этапом герметизации входного отверстия, надо убедиться, что муфта для соединения и проходка не соприкасаются.
  5. Узел соединения греющего кабеля с питающим удаляют от втулки, которая имеет внешнюю резьбу до 10 сантиметров.

Саморегулирующийся: плюсы и минусы

Саморегулирующийся кабель работает по другому принципу и является более эффективным и экономичным проводником. Состоит из следующих элементов:

Двух медных жил, покрытых сплавом олова или меди.
Термопластичной матрицы, в которую впрессованы жилы.
Первого и второго слоя внутренней изоляции.
Медной оплётки.
Внешней изоляции.

Один из плюсов этого кабеля — простой монтажРегулирующий элемент — полимерная матрица, в состав которой входит углерод. В зависимости от температуры, в ней образуется разное количество токопроводящих связей, возникающих под действием углерода.

Термопластичная матрица и жилы расположены по всей длине провода. Поэтому ему не грозит перегрев или образование «холодных» зон, которые возможны у параллельного резистивного кабеля. Теплоотдача саморегулирующегося не зависит от его длины. Потому можно отрезать секцию нужного размера и в монтаже не опасаться перехлестов проводов друг с другом.

Принцип работы саморегулирующегося кабеля

При подаче напряжения на токопроводники (жилы), начинается их нагрев.
В это время в матрице образуются множественные слаботочные электрические цепи.
При нагреве матрица из термопластичной пластмассы увеличивается в размерах, вследствие чего количество слаботочных связей уменьшается.
При достижении заданной температуры проводник обретает состояние термического равновесия.
Если температура окружающей среды повышается, число слаботочных связей в матрице продолжает снижаться, что приводит к более низкому потреблению электроэнергии.
При понижении температуры окружающей среды матрица начинает уменьшаться в размерах и в ней возрастает количество связей, требующих электропитания. Проводник нагревается и отдаёт больше тепла.

Преимущества:

  • простой монтаж;
  • отсутствие риска перегрева при наложении отрезков кабеля друг на друга;
  • нет необходимости в терморегуляторе.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
