Какие кабели и провода использовать для проводки в квартире

Как правильно выбрать кабель для розетки

Правила устройства электроустановок (ПУЭ) дают следующие строгие установки по верному использованию кабеля для розетки в помещении:

  • Он должен быть медным (поскольку это наиболее безопасный вариант);
  • Ему необходимо иметь заземление (внутри провода должно быть 3 или 5 жил);
  • Сечение должно иметь размер 1.5 мм2 или больше (меньше запрещается).

Соблюдая эти правила, вы значительно уменьшаете риск возникновения пожара или другой неприятной ситуации, связанной с неправильным использованием проводки.

Оптимальные в соотношении цена-качество провода, которые можно устанавливать в жилом помещении:

  • ВВГ;
  • NYM;
  • ВВГнг;

Помните, что от выбранного кабеля будет зависеть надёжность работы системы. Бытовая техника может сильно различаться по своей мощности, поэтому следуйте рекомендациям, описанным ниже.

Сечение кабеля имеет прямую зависимость от мощности, которая будет подключаться к электрической сети. Для гарантии безопасности можно определить самый мощный электроприбор в помещении и использовать все кабели, подходящие для этого прибора по параметрам. Например, при мощности в 2 кВт нужно покупать кабели ВВГ 2х1,5, либо же ВВГ 3х1,5. Каждый вариант должен сопровождаться заземлением.

Существует огромное количество различных видов кабеля для розеток, но специалисты советуют брать медные, ведь они значительно безопаснее в эксплуатации. Но стоит отметить, цена на данные изделия выше, чем на алюминиевые. В любом случае, не стоит экономить на этом товаре.

Выбор сечения кабеля для розеток

Все комнаты в доме должны обеспечиваться отдельной распредкоробкой и АЗС. Запрещается объединять в одну цепь несколько электророзеток и электропроводов осветительных устройств.

Опыт показывает, что для использования на кухне провод для розеток должен соответствовать сечению:

  • посудомоечной и стиральной машин — 3х2,5;
  • варочной панели — не менее 3х4;
  • духового шкафа — 3х2,5.

Для всех помещений расчет электропроводов производится по формуле:

I= P/U ном, где: I – сила тока; P – мощность электрооборудования помещения и U — напряжение электроцепи.

При оборудовании электропроводки просчитывается Pсум. (суммарная мощность) потребителей подключаемых к распределительной коробке каждого помещения. Если Pсум приборов не превышает трех киловатт, то достаточно использовать провод профилем в 2,5 мм².

В быту, как правило, для подключения электророзеток используются двух- или трехжильные медные электропровода с профилем от 2,5 до 6 мм².

Каждый прибор имеет свою потребляемую мощность. Основное условие обустройства любого объекта это расчет Pсум потребителей, что поможет выбрать входной электрокабель. Надо помнить, что кроме внутреннего потребления вероятны подключения электроинструментов и для проведения различного рода наружных работ, когда будет необходимость подключить насосы, генераторы, сварочные агрегаты и т.д.

Расчет необходимого сечения кабеля для розеток определяют исходя из технических характеристик провода: диаметра, напряжения, силы тока, и Pпотр.

I = (P × Kи ) / (U × cos(φ)) — расчет для однофазной цепи; где, cos(φ) = 1; U – напряжение цепи в пределах 210 -240 вольт; I — сила тока; Pсум — электромощность всех электроприборов; Kи = 0,75.

I = P / (√3 × U × cos(φ)) расчет для трехфазной электросети; где, Cos φ — угол между фазами; Pсум. всех электроприборов; U = 220 вольт.

По окончании этой работы приступают к прокладке электропроводки. При этом коммутация электрокабелей через распределительные коробки остается необходимым условием обеспечения электробезопасности.

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

  1. Обеспечивать нужный уровень электро- и пожаробезопасности.
  2. Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
  3. Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

  • В (Вр) — поливинилхлорид;
  • П (Пс) — полиэтилен;
  • С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Мощность

Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:

Вид проводкиЖилыСуммарная мощность, кВт2,0Площадь сечения, мм²
ОткрытаяИз меди3,30,75
3,71,0
5,01,5
5,72,0
6,62,5
9,04,0
Из алюминия4,62,0
7,04,0
8,56,0
13,010,0
ЗакрытаяМедные3,01,0
4,12,0
5,94,0
7,46,0
11,010,0
Алюминиевые3,02,0
4,64,0
5,76,0
8,310,0

По токовой нагрузке

По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.

I — максимальный ток нагрузки.

P — суммарная мощность всех устройств, U=220 В — напряжение сети.

Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.

Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.

Например, согласно инструкциям, мощности подключаемых приборов составляют:

  • 2,3 кВт;
  • 0,6 кВт;
  • 1,2 кВт.

Тогда общая мощность одновременно подключенных устройств составит:

P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.

Ток нагрузки составит I = 4100/220 = 18,6 A.

Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².

В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

Расчет по длине

Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.

Алюминиевый

Преимущества алюминиевого кабеля по сравнению с медью:

  • небольшой вес;
  • легкость монтажа;
  • меньшая стоимость.

Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.

Медный

Преимущества медных проводов:

  • улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
  • большой срок службы.

Основным недостатком этого кабеля является его высокая стоимость.

Выбор сечения провода

При проектировочных работах любой сложности, будь то система электроснабжения крупного предприятия или замена электропроводки в квартире, в любом случае необходимо уметь выбирать сечения проводов и знать, как это правильно делается.

Выбор сечения провода зависит от множества факторов (нагрев, способ прокладки, температура окружающей среды, количество кабелей, расстояние между кабелями, экономическая плотность тока, условия короны), все они описаны в разделе 1.3 ПУЭ. Здесь же я хочу привести основные требования, которые могут пригодиться при проектировании именно квартирной электропроводки.

Для начала разберемся, в чём отличие провода от кабеля или шнура?

Ответ на этот вопрос дан в ГОСТ 15845-80.

Электрический кабель – это кабельное изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня, и пригодное, в частности, для прокладки в земле и под водой.

Электрический провод – это кабельное изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься легкая неметаллическая оболочка, обмотка и (или) оплетка из волокнистых материалов или проволоки, и не предназначенное, как правило, для прокладки в земле.

Электрический шнур – это провод с изолированными жилами повышенной гибкости, служащий для соединения с подвижными устройствами.

Выбор сечения провода для квартирной проводки

В квартирах обычно используются провода с резиновой или пластмассовой изоляцией. Следует применять провода с медными жилами (ПУЭ п.7.1.34.). Соответственно все дальнейшие рекомендации будут даны для проводов с медными жилами.

Чем выше ток, тем сильнее нагревается проводник, вследствие нагрева проводника под воздействием сильных температур разрушается изоляция.

Из-за разрушения изоляции может возникнуть короткое замыкание, пожар или поражение человека электрическим током со смертельным исходом. Чтобы этого не происходило, температура жил при прохождении тока не должна превышать 65°C.

Соответственно для того чтобы выбрать сечение провода, необходимо рассчитать максимальный ток, который будет проходить по проводнику и на основании полученного значения выбрать из таблицы 1 подходящее сечение. Такой метод называют, методом выбора сечения провода по нагреву.

Формула которая поможет Вам определить силу тока того или иного потребителя:

где, I – сила тока, А; P – мощность, Вт; U – напряжение, обычно для бытовых потребителей равно 220, В.

Таблица 1. Выбор сечения проводов, шнуров и кабелей с резиновой и поливинилхлоридной изоляцией с медными жилами в зависимости от тока.

Сечение жилы провода, мм2

0,5

0,75

1

1,5

2

2,5

3

4

5

6

8

10

16

Открытая проводка, сила тока, А

11

15

17

23

26

30

34

41

46

50

62

80

100

Скрытая проводка сила тока, А

14

15

19

21

24

27

31

34

43

50

70

Для выбора сечения подбирают равное или ближайшее большее значение тока. Таблица верна для температуры окружающей среды равной 25°C. Если температура окружающей среды отличается от заданной, то вводится поправочный коэффициент для тока (см. таблицу 2).

Таблица 2. Поправочные коэффициенты на токи для кабелей в зависимости от температуры окружающей среды.

Температура окружающей среды, °С

-5

+5

+10

+15

+20

+25

+30

+35

+40

+45

+50

Поправочный коэффициент для тока

1,36

1,31

1,25

1,20

1,13

1,07

1,00

0,93

0,85

0,76

0,66

0,54

Согласно ПУЭ (таблица 7.1.1.) сечение провода от этажных до квартирных щитков и к расчетному счетчику должно быть не менее 2,5 мм2.

Сечение проводов от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников должно быть не менее 1,5 мм2.

В квартирной проводке сечение рабочего (N) и защитного (PE) заземления должно быть равно сечению фазного провода. Если PE проводник прокладывается отдельным проводом, то его сечение должно быть не менее 2,5 мм2 (согласно ПУЭ п.7.1.45.).

Автор Михаил Путилов, опубликовано 06.05.2013

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Устройство и материал

Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.

Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

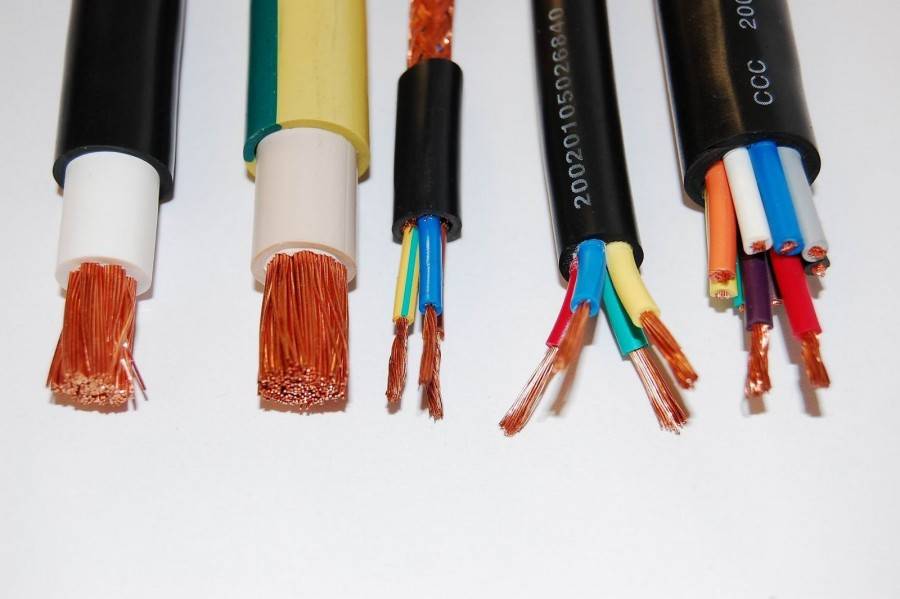

По конструкции кабельная продукция бывает:

  • одножильная (однопроволочная);
  • многожильная (многопроволочная).

Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.

Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.

Сечение кабеля

Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.

Толщина изоляции и оболочки

Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.

Выбор и монтаж кабеля необходимо доверять профессионалам.

Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.

Маркировка кабеля

Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:

  • марку провода;
  • наименование предприятия-изготовителя;
  • дату выпуска;
  • количество жил и их сечение;
  • величину напряжения.

Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

Цвета жил

Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.

Цвета проводов в электрике регламентированы нормативными документами.

Критерии выбора

Чтобы правильно подобрать кабель для проводки, учитывайте следующие рекомендации:

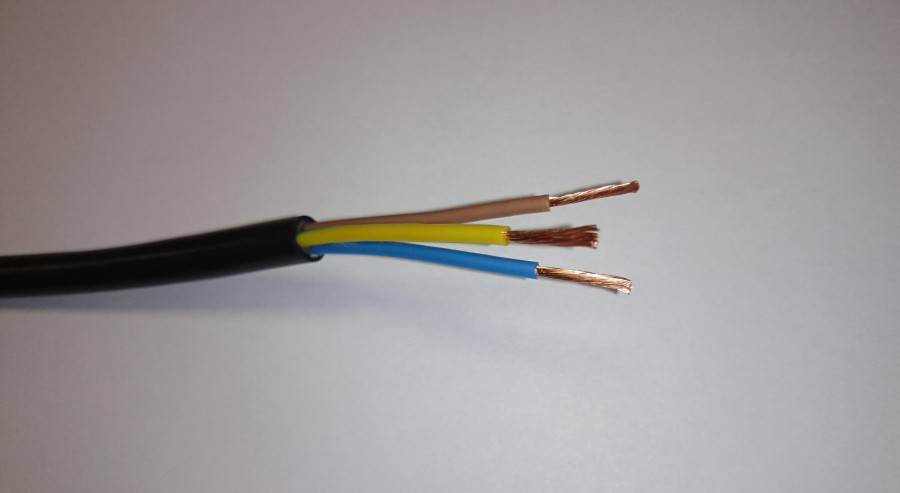

Проводник должен быть трехжильный (как на фото ниже), т.к

на сегодняшний день очень важно делать заземление в жилых домах. Даже если у вас нет еще заземления, но планируется замена электропроводки в квартире, лучше выбрать трехжильный проводник и просто временно не задействовать желто-зеленый провод (заизолировать его)

Материал жил — обязательно медь. Алюминиевая проводка уже не используется и к тому же запрещена правилами ПУЭ. О плюсах и минусах алюминиевой электропроводки можете прочитать в нашей отдельной статье.

Очень важно правильно выбрать сечение кабеля для проводки. Для этого нужно знать суммарную мощность всех электроприборов или же выполнить более точный расчет сечения — по токовой нагрузке

Зная силу тока достаточно воспользоваться таблицей ниже и выбрать подходящий размер жил

Подробнее узнать о расчете сечения кабеля по мощности и току вы можете в нашей статье. Если говорить о стандартных сечениях, то для освещения используют 1,5 мм.кв., а для силовой линии (розетки) нужно выбрать 2,5 мм.кв. Для подключения электроплиты и других бытовых приборов, где большое потребление электроэнергии, сечение электропроводки должно быть не меньше 4 мм.кв. Значения указаны для медного проводника

Зная силу тока достаточно воспользоваться таблицей ниже и выбрать подходящий размер жил. Подробнее узнать о расчете сечения кабеля по мощности и току вы можете в нашей статье. Если говорить о стандартных сечениях, то для освещения используют 1,5 мм.кв., а для силовой линии (розетки) нужно выбрать 2,5 мм.кв. Для подключения электроплиты и других бытовых приборов, где большое потребление электроэнергии, сечение электропроводки должно быть не меньше 4 мм.кв. Значения указаны для медного проводника.

Также одним из важнейших критериев выбора кабеля для электропроводки является его марка. Так как на рынке кабельной продукции существует достаточно много различных наименований изделий, нужно изучить характеристики часто используемых и выбрать подходящий вариант для собственных условий. Для домашней проводки рекомендуем использовать кабель ВВГ, ВВГнг или же NYM (два последних проводника не распространяют горение, поэтому их лучше всего выбрать для электропроводки в деревянном доме и предбанника в бане). ВВГ можно использовать для разводки электрики в квартире, а также в хозяйственных постройках, например, в гараже. Непосредственно в парилке бани советуют применять термостойкий провод РКГМ. На улице, от столба до дома лучше протянуть провод СИП.

Ну и последнее, на что вы должны обратить внимание при выборе — завод-изготовитель кабельной продукции. Остерегайтесь подделок и не проверенных брендов, ведь в этом случае из соображений экономии завод может сэкономить на сечении проводников, толщине изоляции и самом качестве изоляционного слоя

Это в результате может повлечь за собой неблагоприятные последствия, например, перегрев и возгорание электропроводки при подключении нагрузки, на которую он должен был быть рассчитан

О лучших производителях кабеля в России мы рассказывали в соответствующей статье. На сегодняшний день лидируют такие заводы, как ГК «Севкабель», ЗАО «Москабель», ООО «Рыбинсккабель», ООО «Камкабель» и ОАО «Электрокабель» Кольчугинский завод». Продукция этих изготовителей наиболее качественная, поэтому рекомендуем выбрать материалы именно от этих заводов

Это в результате может повлечь за собой неблагоприятные последствия, например, перегрев и возгорание электропроводки при подключении нагрузки, на которую он должен был быть рассчитан. О лучших производителях кабеля в России мы рассказывали в соответствующей статье. На сегодняшний день лидируют такие заводы, как ГК «Севкабель», ЗАО «Москабель», ООО «Рыбинсккабель», ООО «Камкабель» и ОАО «Электрокабель» Кольчугинский завод». Продукция этих изготовителей наиболее качественная, поэтому рекомендуем выбрать материалы именно от этих заводов.

Напоследок рекомендуем ознакомиться с мнениями экспертов на предоставленных видео:

Вот мы и рассказали, как выбрать кабель для электропроводки в квартире и частном доме. Надеемся, предоставленные советы помогли вам в правильном выборе сечения, марки и типа проводника!

Будет полезно прочитать:

Особенности подключения электрического оборудования

Практически в каждой квартире возникает необходимость подключить к силовой розетке бытовую технику большой мощности, например, электроплита.

Для подключения электроплиты к силовой розетке требуются гибкие многопроволочные провода. Подойдут марки NYM, КГ сечением 3х6 мм2.

Для прокладки электропроводки к силовой розетке для варочной панели нужно использовать кабель ВВГнг — LS 3х6 мм2Так, чтобы установить варочную панель, необходимо подобрать провод, в сертификате которого есть пункт о том, что провод применим для данного оборудования.

Какие провода не подойдут?

Есть такие виды проводов, которые ни в коем случае нельзя применять для устройства электрической проводки. Какие виды изделий к ним относятся?

Провод ПВС

Медный многопроволочный провод с изоляцией из поливинилхлорида и общей оболочкой. Имеет от 2 до 5 проводников и площадь сечения 0,75-10 мм2.

Рассчитан на номинальное напряжение величиной 0,38 кВт, может использоваться для присоединения бытовой электротехники к электрической сети или для изготовления удлинительных шнуров.

Для устройства стационарной проводки не подходит, потому что:

  1. Провод многопроволочный и для соединения концов потребуется пайка и лужение, а это лишнее время и требуется опыт.
  2. Из-за проволочных жил быстрее нагревается, изоляционная оболочка изнашивается быстрее и может произойти короткое замыкание.
  3. Провод ПВС запрещено прокладывать пучком. Так как линии проводки должны располагаться на определенном друг от друга расстоянии, то потребуется выполнять в стене штробы.

Провода ПВВП, ШВВП

Имеют одно- или многопроволочные медные жилы и применяются только для подключения электрооборудования и бытовой техники.

Также срок службы этих проводов небольшой, а многожильную конструкцию нужно паять при монтаже и обрабатывать концы.

Для устройства слаботочного освещения до 0,024 кВ используют плоский шнур ПУНП, но для монтажа электрических сетей он не пригоден.

Стоит отметить провод ПУНП, он запрещен для прокладки проводки в жилых помещениях с 2007 года. Этот провод с низкой изоляцией и небольшой мощностью, поэтому он не может выдержать нагрузку от современных электроприборов.

Выбор кабеля для проводки

Электрическая проводка состоит из кабелей, проводов и креплений между ними. Провод — это одна токопроводящая жила, покрытая в зависимости от места использования герметичной неметаллической оболочкой, обмоткой или оплёткой из самых разных материалов.

Кабель состоит из нескольких проводов, объединённых под одной оболочкой

Маркировка проводов

Между собой провода различаются:

  1. Материалом — медь, алюминий, алюмомедь.
  2. Типом оболочки.
  3. Сечением жил — от 0,35 до 70 мм2 и более.
  4. Изоляцией.
  5. Номинальным напряжением.
  6. Количеством жил.

Наименование проводов представляет собой аббревиатуру, в которой зашифрованы начальные символы материалов, из которых они изготовлены, число жил и площадь сечения. Например, под маркировкой АВВГ 4*2,5 скрывается алюминиевый кабель с 4 жилами в виниловой изоляции, покрытый виниловой оболочкой и не имеющий брони. Обычно такие кабели зовутся голыми. Когда кабель выполнен из меди, буквы «А» нет. Для обычных помещений чаще всего используются кабели таких марок:

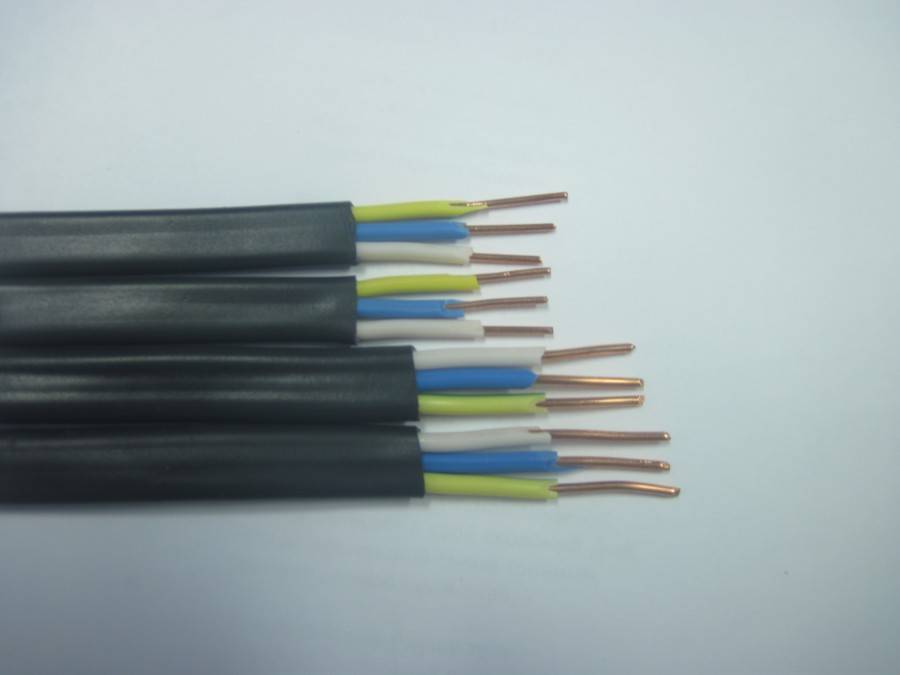

  • ВВГ — круглый или плоский провод для помещений с нормальной влажностью. Проводники медные, одножильные. Модификация ВВГнг — негорючая, не распространяет горение при монтаже в пучках. Исполнение ВВГнг-LS — то же самое, но с низким дымовыделением. Эти типы кабелей безопаснее всех. Количество жил в кабеле — от 1 до 4;
  • АВВГ — круглый или плоский кабель для прокладки внутри помещений с нормальной влажностью. Проводники алюминиевые, одножильные. Горению не подвержен. Количество жил в кабеле — от 1 до 4;
  • NYM — негорючий круглый кабель с одножильными медными проводниками. Аналог отечественного кабеля ВВГнг;
  • ПВС — круглый кабель с многожильными медными проводниками;
  • ШВВП — плоский кабель с медными многопроволочными проводниками. Максимальное сечение кабеля ШВВП — 0,75 мм2. Используется для подключения электроники и бытовой техники.

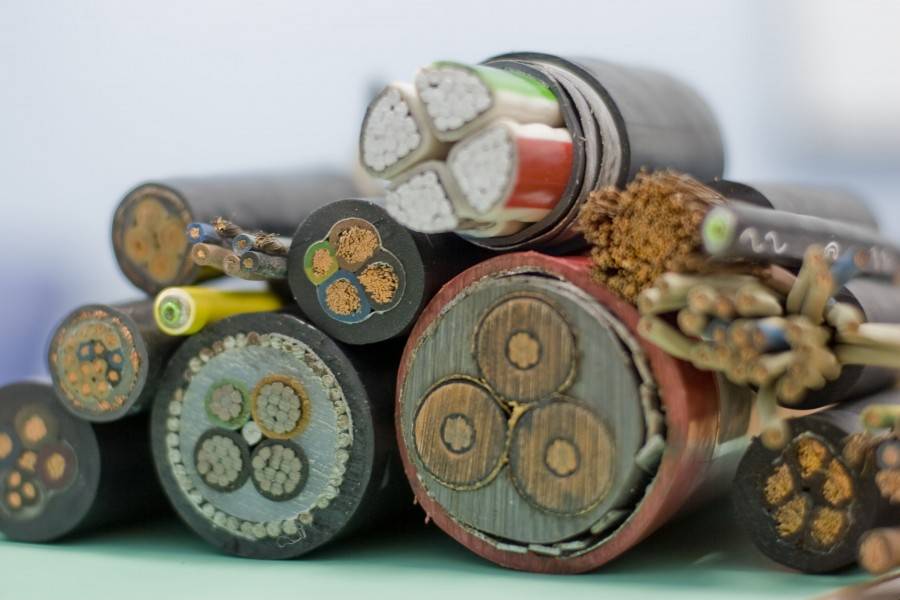

Таблица: силовые кабели с ПВХ и резиновой изоляцией

МаркировкаОбозначение
АСалюминиевая жила и стальная оболочка
ААалюминиевая жила и алюминиевая оболочка
Бброня из двух стальных лент с антикоррозийным покрытием
В (первая)ПВХ-изоляция
В (вторая)ПВХ-оболочка
Гбез защитного слоя поверх оболочки
Швоболочка из выпрессованного ПВХ-шланга
Шпоболочка из выпрессованного полиэтиленового шланга
Кброня из круглых оцинкованных стальных проволок
Ссвинцовая оболочка
Оотдельные оболочки поверх каждой фазы
Ррезиновая изоляция
НРоболочка из резины, не поддерживающей горение
Псизоляция или оболочка из самозатухающего полиэтилена
Пвизоляция из вулканизированного полиэтилена
нгне поддерживает горение
LSпониженное дымовыделение
КГкабель гибкий

Критерии выбора провода

Для квартиры подойдёт изолированный электропровод, предназначенный для бытового применения и рассчитанный на напряжение 220–380 вольт, и он бывает:

  1. Медный. В настоящее время чаще всего используется медный кабель, так как сопротивление меди меньше, соответственно, такой провод может пропустить больший ток и обеспечить большую мощность. Также медный провод долговечен и прочен, легко поддаётся лужению, пайке и сварке при помощи самых доступных инструментов. Минус меди в том, что она быстро окисляется, а также дороговизна. Кроме того, если соединение не облудить, то оно со временем будет проводить ток всё хуже и начнёт греться.
  2. Алюминиевый. Это химически более активный материал, и он легче, чем медь. Зато проводимость у него в два раза ниже. Сварку алюминия осуществляют только в среде инертного газа, а пайку — с использованием припоя и флюса. И соединяется он только с алюминием — через болты и гайки. В процессе монтажа соединений (кроме сварки) требуется зачистка и смазка. Напрямую соединять алюминий и медь нельзя, так как место контакта быстро разрушится. Поэтому эти два провода соединяются только через клеммник или третий металл. Стоимость алюминиевого провода в несколько раз ниже, чем у медного.

Провода и кабели бывают одножильными и многожильными. Для скрытой проводки чаще используется одножильный провод, так как он жёсткий, поэтому многократно сгибать его нельзя. Многожильный провод мягкий и хорошо выдерживает многочисленные перегибы, поэтому годится для открытой проводки и использования в качестве шнура для подключения электротехники. Основное правило — остановиться на одном материале и всю проводку делать из него.

Многожильный кабель выдерживает изгибы и хорошо принимает форму сложных поверхностей

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
