Проверка работы системы – что мы построили?
После завершения всех монтажных работ и подключения электрооборудования, если таковое предусмотрено в системе, нужно проверить ее качество. Точный результат даст анемометр – специальное измерительное приспособление. Понятно, что у простого домашнего умельца такого инструмента нет. Не беда. Используем подручные средства.
Открываем форточку в окне либо приточный канал. Берем небольшую полоску бумажной салфетки (чем она будет тоньше, тем лучше). Подносим этот кусочек к вытяжному проему (к декоративной решетке). Если бумажная полоска начнет тянуться к устью вентиляционной шахты, мы все сделали правильно. Система функционирует нормально. Некоторые люди используют для проверки зажженную свечу. Такая методика допустима только для анализа новых вентсистем. Если поднести свечку к старой шахте, в которой за годы эксплуатации скопилось немало паутины и пыли, высока вероятность возгорания канала. Лучше не рисковать.
Напоследок добавим, что нужно постоянно контролировать эффективность функционирования вентиляции. Здесь особых знаний не требуется. Просто смотрим, не отсыревают ли стены в деревянном доме, не появляется ли в его углах плесень, не образуется ли осенью и зимой конденсат на окнах. Если замечаем хотя бы одно из указанных явлений, сразу же выполняем профилактическую очистку системы. При соблюдении этого простого условия вентиляции в жилище будет работать десятилетиями, даря всем домочадцам отличный микроклимат и оптимистичный жизненный настрой.
Особенности монтажа естественной вентиляции
Монтаж вентиляции в частном доме имеет свои особенности. Отчасти они зависят от расположения приточных окон, вентканалов и вытяжек. Устанавливать в каждой комнате вентиляционные элементы необязательно.
Правильное расположение одной пары устройств на весь дом может обеспечить эффективное проветривание. Поэтому следует:
- Начать монтаж вентиляции в брусовом доме с его фундамента. На каждой его стене устанавливаются окошки, которые проветривают подвал, избавляя его от сырости.
- Обеспечить приток воздуха вентканалом, выведенным с цоколя. Его уличная часть должна располагаться с северной стороны здания (воздух там более свежий и прохладный).
- Правильно расположить вытяжные окна. Вытяжка воздушных масс осуществляется вентканалами, выведенными к потолку каждой комнаты. Все они выводятся на крышу здания: чем выше труба, тем лучше тяга.
Обязательно нужно учитывать факторы, которые влияют на силу естественного воздухообмена. Кроме высоты вытяжной трубы, возвышающейся над кровлей, на нее влияют погодные условия, конфигурация воздушных каналов (их размер и наличие поворотов). Важны конструктивные особенности здания – перегородки, двери и т. д.
Чтобы проветривание естественными потоками воздуха осуществлялось во всем доме, следует позаботиться о достаточном количестве щелей и «окон». Воздух проникает из одной комнаты в другую под действием силы тяги, если между дверным полотном и полом будет зазор в 2–3 см. Другой вариант – сделать в двери сквозное отверстие и украсить его декоративной решеткой.
Пространство под кровлей тоже нуждается в проветривании. Бревенчатый дом, независимо от типа крыши, – герметичное строение, и воздух под воздействием природных факторов конденсируется в нем, что приводит к нарушениям целостности строения.
Отсутствие системы вентиляции может привести к протечке кровли. Именно поэтому чердак также должен оснащаться вентиляцией
Схемы
Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.
Приточно-вытяжную систему, которая обязательно должна отвечать нескольким вообще не сложным правилам и условиям:
Отверстия для отвода отработанного воздуха делают на противоположной стене от той, где размещены приточные. Причем, чем выше их расположить, тем более сильную тягу можно обеспечить
Но для бани это не всегда является лучшим выходом, поэтому важно правильно рассчитать силу тяги
Естественная
Этот вариант оптимален для большинства бань, поскольку он дешевый и при этом довольно эффективный.
Самый простой способ получения воздуха для дыхания в парной – расположение небольшого окошка рядом с полком и двери в предбанник. Окно и дверь открывают между заходами во время отдыха. По возвращении в парную закрывают и снова парятся.
Для просушки парной делают маленький продух. Одни монтируют его в дальнем углу под потолком, другие под полком. Места размещения этих отверстий необходимо определять, исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня.
Вентиляционные отверстия должны находится на одном уровне от пола. Так входящие потоки воздуха нагреваются от печи и поднимаются вверх, остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в парилке отверстия можно закрыть заслонками.
Размеры отдушин должны примерно 300-400 кв/мм. При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, поэтому степень открывания заслонок нужно регулировать.
Принудительная
В такой схеме перемещение воздушных потоков осуществляется с помощью вентиляторов, установленных в вентиляционных отверстиях. Монтаж вентиляторов позволяет быстро обновить воздух. Этот вариант хорошо подходит, когда в бане установлен парогенератор.
У принудительной схемы вытяжки есть ряд преимуществ перед естественной:
Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении
Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке вентиляторов не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху будет слишком жарко.
Если печь установлена не в парилке, используется другая схема вентиляции:
- Возле отопительного устройства на высоте 300 мм от уровня пола делается приточное отверстие.
- На противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм от потолка.
- Иногда приточное отверстие делают внизу стены за печью, чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно.
- На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 м от уровня пола, а другой – под потолком.
При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.
Вентиляция по Басту
Система получила широкую популярность, благодаря легкости монтажа и эффективному распределению тепла.
Принцип Басту – это перевернутый стакан:
- Приточный и отводной воздуховод находятся на одной высоте – чуть выше уровня пола.
- Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – это и есть тяга.
- Выход разогретого воздуха находится по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу остывает и, опускаясь, попадает в вентиляцию.
Минусом системы вентиляции по Басту выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, и хуже всего, что может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.
Вентиляционные клапаны
Это еще одна схема вентиляции. Приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.
Снаружи отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.
Естественный воздухообмен
Вытяжная вентиляция в деревянном доме собственными руками – трудоемкий процесс, требующий определенных знаний. Существует несколько типов вентиляции. Один из них естественный. Предполагается, что воздух поступает в дом через щели в оконной и дверной системах. Чтобы воздух выходил эффективно, необходимо позаботиться о путях его выхода. Для этого установите воздуховоды. Современные строительные технологии значительно усложняют процесс естественного поступления воздуха в здание. Для создания условий свободной циркуляции потоков воздуха в помещениях дома в дверном полотне сделаны отверстия (декорированные решетками). Сильная вытяжка обеспечивается большой длиной канала.
Установка вентиляции естественного типа
При естественной вентиляции самые теплые массы поднимаются вверх по специальным каналам, расположенным вертикально. Как сделать вентиляцию своими руками? Оснащение системы естественного действия – это самая дешевая и одновременно самая эффективная задача, которую вы можете легко выполнить самостоятельно.
Работа начинается в подвале, потому что именно туда поступает свежий воздух снаружи. Во время строительства стены дома оборудованы специальными небольшими отверстиями для обеспечения потока воздуха.
Для обеспечения лучшей тяги свежий воздух подается с северной стороны. Входное отверстие в канал питания спроектировано на уровне первого этажа.
Устройство
Полная естественная вентиляция в деревянном доме собственными руками внутри помещений обеспечивается зазорами, специально оставленными под внутренней дверью, равными 1,5-2 см. Или установка вентиляционных решеток в дверь. Теплый воздух случайным образом направляется в выхлопные трубы. В каждом помещении сделайте воздуховод в зоне потолка и замаскируйте отверстия в стене декоративными решетками.
Вытяжные каналы должны быть установлены над крышей. Воздушные каналы должны быть оснащены специальными заглушками или заслонками для регулирования скорости воздухообмена.
Чтобы избежать эффекта обратной тяги во время сильных порывов ветра, вентиляция в деревянном доме предусматривает установку отдельных вентиляционных каналов для каждого помещения. Это означает, что кухня, спальня и ванная комната должны быть оборудованы собственными вентиляционными каналами, чтобы неприятные запахи не проникали в жилые помещения. Чердачное помещение также должно быть оборудовано таким же типом воздуховодов для обеспечения правильной вентиляции. Нежилые чердаки вентилируются через отверстия в крыше.
Сила тяги в системе вентиляции деревянного дома
Вентиляция в частном деревянном доме и его тяга зависят не только от ветра, но и от других факторов:
- Вытяжка вентиляционного канала выше конька крыши.
- Площадь поперечного сечения внутренней части канала.
- Количество кривых и поворотов.
- Качество теплоизоляции системы.
Наилучший эффект достигается при минимальном количестве препятствий в виде: неровностей, перегибов, перегибов и т.п.
В жаркие периоды в бревенчатом доме величина силы тяги близка к нулю из-за небольших перепадов температур в нижнем и верхнем слое вентиляционного канала. В таких условиях лучшим решением для вентиляции помещения является применение принудительной вентиляции или просто открытие окон.
Материалы
Маленькие деревянные дома не нуждаются в кирпичной отделке валов, так как поверхность внутреннего канала будет иметь ненужную шероховатость, где начнет скапливаться пыль. В частном доме небольших размеров рекомендуется использовать канальные блоки из гладкого металла или пластика.
Плюсы и минусы
За:
- дешево;
- возможна самоустановка.
Недостатки:
- низкая производительность;
- Необходимость в дополнительной вытяжке воздуха из кухни, санитарных помещений;
- потеря тепла в холодное время года;
- снижается звукоизоляция;
- Пыль и насекомые попадают в воздушный поток;
- Зависимость от погодных условий;
- неспособность регулировать мощность.
Аргументы в пользу устройства вентилирования
Нужно ли иметь специально разработанную систему воздухообмена в деревянном строительстве? Мнение о том, что деревянные дома “дышат”, не дает оснований полностью отказаться от систем удаления избыточной влаги и удаления воздуха из помещений.
Так же, как и при строительстве бетонных и кирпичных зданий, при строительстве домов из пиломатериалов применяются технологии, снижающие теплопотери. Вместо синтетических материалов на стыках используются натуральные уплотнители из джута, льна, войлока. Минеральная шерсть укладывается в полы.
Дома, построенные из дерева или бревен, требуют систем вентиляции, так как в них используется теплогенерирующее оборудование, которое сжигает кислород из воздушных масс.
Изолированные конструкции деревянных зданий не допускают естественной циркуляции воздушных масс. Кроме того, обычные оконные и дверные столярные изделия активно заменяются строителями и владельцами на герметичные пластиковые эквиваленты.
В результате в помещение не поступает свежий воздух, а отработанный воздух не имеет выхода. Обитатели не получают достаточно кислорода, чтобы дышать. Плесень строится на необорудованных деревянных конструкциях, разрушая их с экспоненциальной скоростью.
Вентилируемый воздухообмен особенно необходим в деревянных зданиях с герметичными окнами и дверями.
Дерево также является отличным влагопоглотителем! Если вы не будете иметь дело с влажностью, потери тепла, по крайней мере, удвоятся. В конце концов, вода является идеальным проводником для тепловых волн.
Дерево “дышит”, но не до такой степени, что обмен воздуха происходит в полном объеме без специально разработанной системы вентиляции. Стены из дерева не смогут полностью удалить бытовые пары. Они не дадут возможности удалять переносимую по воздуху пыль с помощью микроорганизмов.
Выбор оптимальной схемы вентиляции должен быть сделан на этапе проектирования, хотя в деревянных конструкциях она может быть устроена или усовершенствована после строительства.
Вентиляция в доме из дерева или бревен предотвратит негативное влияние этих обстоятельств на жителей и структуру здания. Необходима естественная система вентиляции, но можно построить и искусственную. Если система вентиляции оснащена рекуператором, отработанный воздух можно использовать для подогрева свежей порции с улицы.
Виды вентиляции по назначению и зоне действия
Функционально вентиляция включает три вида. Первая (приточная) обеспечивает приток свежего воздуха. Вытяжная удаляет отработанный воздух, избыток влаги, неприятные запахи. Приточно-вытяжная объединяет два предыдущих вида.
По зоне действия вентиляция может быть общая, когда она распространяется на все помещение, или локальная – действует в ограниченной зоне (вытяжка над кухонной плитой).
Вентиляция помещений
Для эффективного воздухообмена вентиляцию в деревянном доме устанавливают равномерно, то есть распределяют по всей площади. Приток свежего воздуха делается в жилых комнатах. Вытяжной вентиль в обязательном порядке устанавливается в грязных помещениях, с влажным воздухом или неприятными запахами.
Перечень помещений, в которых необходимо сделать индивидуальные вытяжные каналы:
- кухня;
- санузел;
- ванная комната;
- душ;
- прачечная;
- гардероб, кладовка или хозяйственная комната без окон;
- подполье;
- гараж;
- котельная.
Желательно, чтобы в каждой жилой комнате также был свой вытяжной канал. В помещениях с очень высоким уровнем влажности (баня, сауна) устанавливают влагозащищенную вытяжку.
Приточные клапаны устанавливаются в окнах, встраиваются в стены, объем поступающего воздуха регулируется движением заслонки. Удобно размещать клапаны под подоконником над отопительными радиаторами для нагрева воздуха.
Под дверью оставляют расстояние для вытяжки или размещают в двери переточный клапан. Отверстие вытяжки размещают на потолке так, чтобы входящий поток воздуха пересекал все помещение.
https://youtube.com/watch?v=0ifF6UXiYKs
Есть системы, которые можно запрограммировать на разные режимы работы, например в ночное время, днем и для быстрого восстановления комфортного микроклимата в доме.
Особенности кухни, ванной комнаты, подполья
Над кухонной плитой оборудуют локальную вытяжку в виде зонта. Для экономии электроэнергии и чтобы не создавать лишний шум, ее включают только во время приготовления пищи, поэтому общий кухонный вентиляционный канал тоже необходим.
В канализации собираются опасные для самочувствия газы, разрушающие коммуникации. Путь поступления газа из канализационного стояка в санузел преграждает водяной затвор. Чтобы при сливе уровень давления оставался неизменным, а в туалете не скапливались газы и неприятные запахи, канализационный стояк соединяют с вытяжкой. Выход вытяжки из санузла делают на кровле. При установке вытяжки в стене запахи из туалета попадают с улицы обратно в дом через окна, двери и приточные клапаны.
Организация вентиляции подполья нужна для предотвращения гниения деревянных полов, нижних венцов и намокания утеплителя. Предметом ожесточенных дискуссий профессионалов остается необходимость наличия продухов в цоколе.
Для экономии тепла используют рекуператор – устройство, подогревающее в теплообменнике входящий воздух выходящим.
Борьба с конденсатом
При большой разнице температур внутри и снаружи выходящий воздух может осаждаться на трубе в виде конденсата и стекать вниз. Для минимизации выпадения конденсата воздуховоды теплоизолируют и размещают в общем коробе с трубами отопительного котла, печи или камина. Теплоизоляция способствует увеличению тяги.
Еще один способ борьбы с конденсатом – установка конденсатоотвода. В старых системах вентиляции делали «выдру» – утолщение для остывания теплого воздуха перед выходом наружу.
Находящиеся на виду трубы маскируют следующими способами:
- прячут за подвесные и натяжные потолки;
- убирают в декоративные короба;
- встраивают в мебель;
- заказывают индивидуальный дизайн трубы.
В последнее время востребованы системы, состоящие из большого количества воздуховодов небольшого сечения в отличие от традиционной магистральной. Они подключаются к одной большой приточно-вытяжной установке, расположенной в хозпомещении, и соединяются в коллектор.
Вентиляция кровли
При нарушении гидроизоляции кровли в подкровельном пространстве собирается влага. Если вентиляция чердака отсутствует, влага накапливается в стропильных конструкциях, возникает плесень и разрушает древесину.
При монтаже вентиляции кровли подшивку свесов делают со щелями, в которые мог бы поступать необходимый объем воздуха. На крыше или коньке монтируют элементы кровельной вентиляции. Из-за разницы давлений воздушный поток устремляется от свесов вверх к вентиляционным выходам, дающим дорогу насыщенному влагой воздуху и ставящим барьер на пути проникновения атмосферных осадков под кровлю. Кровельная вентиляция увеличивает период эксплуатации всей кровли деревянного дома.
Вентиляция в доме из клееного бруса
Эффективная система вентиляции не только способствует поддержанию внешнего вида материалов (бруса), но и сохранению его приятного аромата. Дом из клееного бруса практически полностью герметичен, поэтому желающим использовать естественную вентиляцию сразу укажем на нецелесообразность данного мероприятия.
Приточные вентканалы желательно обустраивать на уровне цокольного этажа у северной стены, так как участок возле этой стены более прохладный, что послужит к усилению тяги. Отдельные каналы для каждого помещения оборудуются не обязательно, щели под межкомнатными дверями прекрасно справятся с задачей трансляции воздуха между внутренними помещениями.
Отработанный объем воздуха будет выводиться через отдельные вытяжные вентканалы, которые необходимо возводить под потолком, закрывая декоративными полимерными решетками.
Для возведения естественной вентиляции в доме из клееного бруса учитываются следующие нюансы:
- Выводы вентиляционных каналов удаляются от земли на максимально возможную высоту.
- С помощью заглушек можно будет регулировать скорость движения воздуха в вентканале.
- Для санузла и кухни лучше делать обособленные вентканалы, которые не будет соединены с вентканалами гостиных и спален.
На эффективность тяги влияют следующие факторы:
- Диаметр внутреннего сечения.
- Высота вентотвода.
- Количество изгибов, повротов и наличие сужений.
- Наличие теплоизоляции.

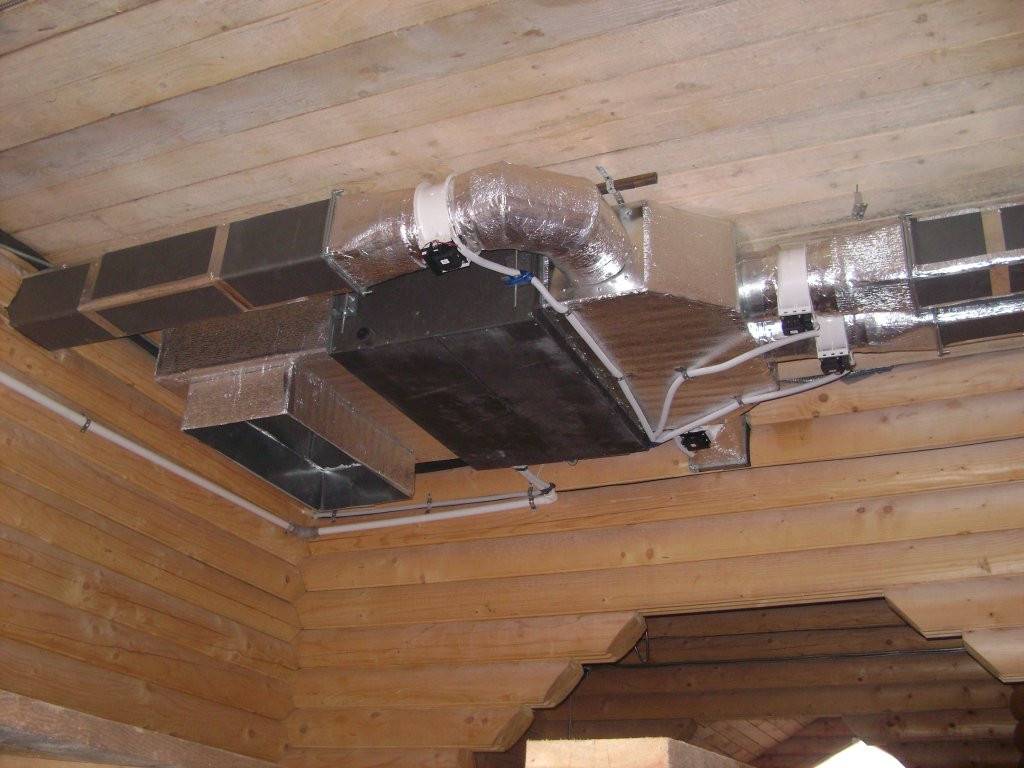

Принудительная вентиляция монтируется в случае невозможности эффективно осуществлять воздухообмен естественным образом. При этом принудительная система может быть смонтирована уже после возведения всего сооружения. Для этого в устье вентканала устанавливается вентилятор, диаметр которого должен быть идентичен внутреннему диаметру вентканала или немного меньше.
Приточная вентиляция, которая обеспечивает мощный вытяжной поток, более эффективна чем установка вентилятора. Приточные системы обеспечивают следующие процессы:
- Циркуляция свежего воздуха.
- Очищение воздушного потока от пыли и более крупных загрязнений.
- Воздух прогревается.
- Вывод отработанных объемов за пределы дома.
Вентиляция в доме из бруса включает в себя серьезный комплекс применения инженерных проектных решений и применения различных технических средств. Устройство вентиляции – сложный процесс, при котором следует учитывать физические особенности воздуха, для организации его циркуляции.
В данной статье мы подробно разобрались, как правильно сделать вентиляцию в доме из дерева или клееного бруса. Следует понимать, что вентиляция, которая обустроена правильно, — это гарантия комфортного проживания в доме, сохранения личного здоровья и долговечности самого дома.
Естественная вентиляция деревянного дома
Данная разновидность является наиболее предпочтительной, так как для нее характерна наименьшая стоимость, а эксплуатационные расходы вообще равны нулю.
Вентиляция устраивается таким образом, чтобы воздух двигался в направлении от жилых комнат к кухне и санузлу и отсюда удалялся наружу.
С этой целью в кухне, ванной и уборной устанавливаются вертикальные вытяжные каналы, входные отверстия которых расположены под потолком. Именно сюда устремляется вследствие конвекции теплый, насыщенный углекислотой, водяным паром и запахами воздух.
В жилых же комнатах следует установить приточные клапаны, роль которых в прежние времена играли щели в окнах. Они бывают двух видов:
- Оконные. Монтируются в металлопластиковое окно, причем для установки некоторых моделей в окне нужно будет только вырезать участок уплотнителя.
- Стенные. Устанавливаются в отверстии, проделанном в наружной стене. Монтаж стенного клапана отличается трудоемкостью, но зато его можно установить прямо над батареей (поступающий воздух будет сразу подогреваться) и снабдить фильтром.
Чтобы вентсистема поставляла ровно столько свежего воздуха, сколько необходимо, экономя таким образом тепло, установите приточные клапаны с автоматическим регулированием. Угол поворота заслонки в таких устройствах задается гигростатом, анализирующим уровень относительной влажности в помещении. Во время отсутствия жильцов система полностью перекроет клапаны, чтобы тепло даром не улетучивалось.
Не забудьте обеспечить вентиляцией и подвальное помещение. Приточный канал в нем размещают таким образом, чтобы выходное отверстие оказалось в углу примерно в 10-ти см над полом. Вытяжку располагают в противоположном углу, так чтобы входное отверстие находилось под потолком. Размещение приточки и вытяжки в противоположных углах исключит появление «мертвых», то есть непроветриваемых зон.
Пример естественной вентиляции дома
Межкомнатные двери не должны наглухо перекрывать проем, иначе вентсистема работать не будет. Следует либо оставить под ними просвет шириной в 15 – 20 см, либо установить двери со специальными вентиляционными отверстиями (закрываются декоративной сеткой).
В доме без подвала в верхней части фундамента ниже пола устраиваются закрытые мелкой сеткой отверстия — продухи, которые обеспечивают проветривание подпольного пространства.
Естественная тяга в вытяжном канале будет достаточной, если соблюсти следующие условия:
- внутренняя поверхность канала должна быть как можно более гладкой;
- наружные участки следует утеплить, чтобы проходящий по ним воздух остывал медленнее;
Канал на всем протяжении должен быть вертикальным, а выводить его нужно на как можно большую высоту.
