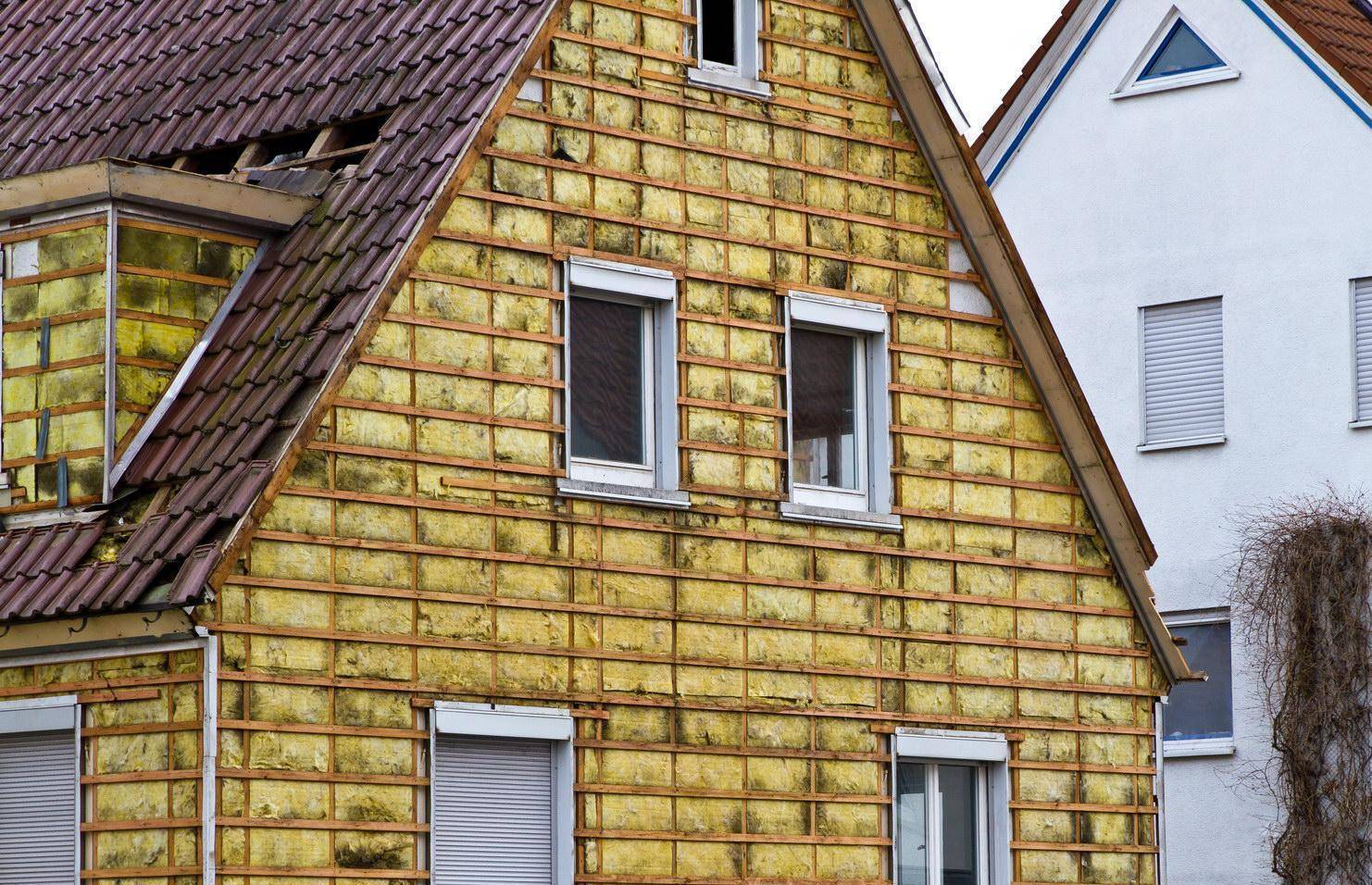

Устройство вентилируемого фронтона
Вентилируемые зазоры, разделяющие материалы с разными теплотехническими характеристиками, создают установкой бруса на поверхности из кирпича или пенобетона. Обшивку деревянных стен фронтона производят без устройства зазора, исключение делается в случае наличия больших неровностей основания, которые корректируют сооружением фальш-стены.

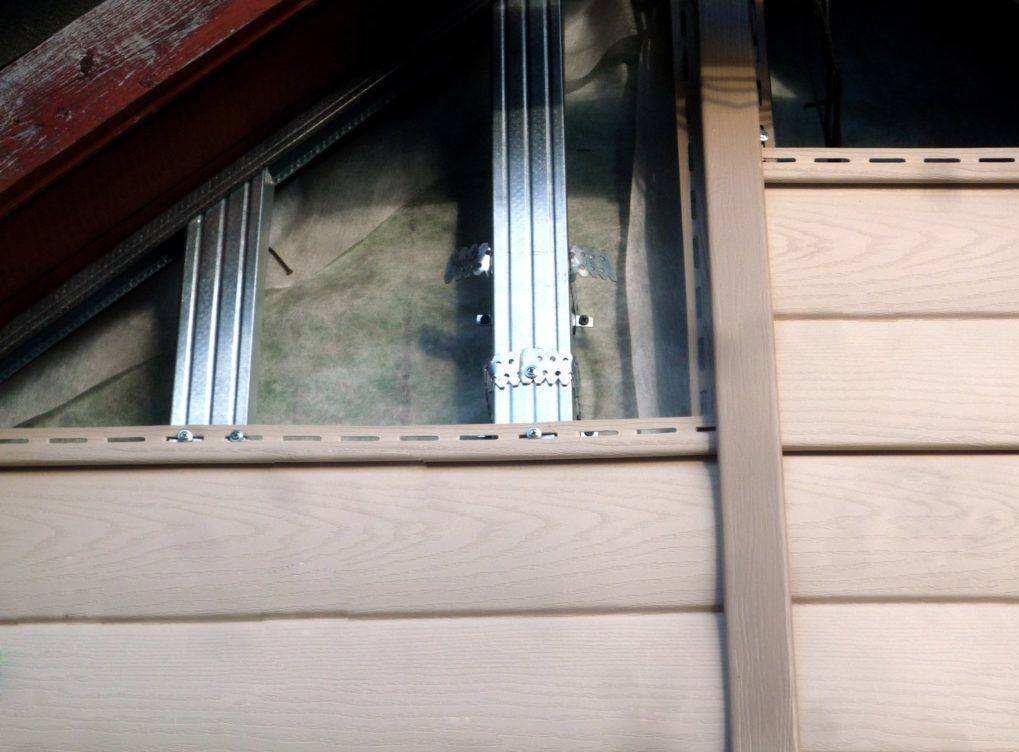

Для сооружения каркаса используют деревянный брус сечением 20х20 мм или 30х30 мм, который монтируется двумя способами:
- Вертикальное крепление применяется при горизонтальной обшивке фронтона отделочными материалами. Такое расположение реек каркаса наиболее приемлемо, поскольку обеспечивает естественное движение воздушных потоков внутри обшивки фронтона.
- Горизонтальное крепление используется при вертикальной обшивке вагонкой, сайдингом, профлистами и другими видами отделки. В этом случае рейки, расположенные горизонтально, будут препятствовать естественному движению воздуха, поднимающемуся снизу вверх. Поэтому горизонтальный каркас монтируют из отрезков бруса с «разрывом» между ними.
При вертикальной обшивке фронтона рекомендуется делать двойную обрешетку, поскольку разрывы ослабляют основание для крепления обшивки. Установленный вертикально брус будет служить основанием для крепления горизонтальных элементов и способствовать нормальному движению воздуха, а на горизонтальный брус будет крепиться обшивка.
Вертикальное крепление реек каркаса используют также при диагональной обшивке фронтона вагонкой. В случае применения сложного вида отделки, когда элементы обшивки будут постоянно менять направление, рекомендуется монтировать двойной каркас.
Для сооружения обрешетки, одновременно выполняющей функцию вентиляционного канала, используют рейки из хвойных пород дерева или металлические профиля для монтажа гипсокартона. Специалисты рекомендуют пользоваться все-таки древесиной, поскольку по своей структуре она лучше сочетается с отделкой жилья.
Вентилируемый фронтон может быть:
- С двумя вентиляционными зазорами, если при обустройстве конструкции используется ветрозащитная пленка. В этом случае зазоры формируют между пленкой и слоем утеплителя, а также между обшивкой и пленкой.
- С одним вентиляционным зазором устраивается при использовании диффузионной мембраны, препятствующей проникновению влаги внутрь помещения, но способной самопроизвольно выпускать ее наружу.
Мембрану устанавливают вплотную к утеплителю, поскольку она пропускает пар и конденсат наружу, в отличие от пленки, которая становится для влаги непреодолимой преградой. Несмотря на более высокую стоимость диффузионной мембраны, ее использование более экономически выгодно, так как она позволяет уменьшить расход пиломатериала и продлить срок службы утеплителя.
Технология установки трубы на крыше
Прежде чем сооружать вывод вентиляционной трубы, необходимо завершить монтаж внутренних инженерных коммуникаций и закрепления воздуховодов. Перечень необходимых инструментов зависит от вида материала кровли и может включать зубило, ножницы по металлу, дрель и электролобзик. Кроме того, понадобится строительный уровень для контроля правильного расположения вентиляционной трубы и маркер для разметки.
Этапы монтажа узла прохода
Вывод трубы на крышу через перекрытия удобнее выполнять с помощью готовой конструкции узла прохода, который устанавливают следующим образом:
- определяют место установки проходного элемента на крыше, учитывая особенности ее конструкции и требования СНиП;
- намечают контуры, где будет располагаться труба для вентиляции, и вырезают в кровле отверстие нужного диаметра, выбирая инструмент и способ в зависимости от используемого материала;
- таким же образом делают отверстия в гидроизоляции и утеплителе;
- размечают по шаблону положение проходного узла и просверливают ряд отверстий для крепления саморезов;
- очищают поверхность кровли от пыли, грязи и влаги;
- наносят на нижнюю поверхность уплотнительной прокладки слой герметика и располагают ее на предназначенном месте;
- на прокладку устанавливают проходной элемент и фиксируют его с помощью саморезов;
- вентиляционную трубу вставляют в узел прохода, затем проверяют вертикальность ее расположения и закрепляют шурупами.
Конструкция проходного узла для вывода вентиляционной трубы на крышу
После монтажа вентиляционной трубы на крыше следует проверить плотность прилегания основания проходного элемента: он должен быть прижат к кровле таким образом, чтобы произошло устранение излишков герметика из-под прокладки конструкции. Кроме того, со стороны чердака следует провести герметизацию выхода воздуховода на крышу.
Цели обустройства вентиляции на фронтоне
В вентилируемом помещении происходит постоянная замена использованного воздуха свежим. Если за фронтоном находится мансарда, то такая замена обеспечивает комфортный микроклимат для проживающих в доме.
А если за ним расположен чердак, то польза от вентиляции будет, прежде всего, для конструктивных элементов крыши.
Если правильно организовать выход воздушной вентиляции через фронтон, то внутри будет соблюден оптимальный режим температуры и влажности. Это значит, что строительные материалы не пострадают от конденсата, не изменят свои теплозащитные и прочностные характеристики.
Как выглядят проекты домов с мансардой из пеноблоков
Проекты домов с мансардой из пеноблоков, фото которых вам представлены, пользуются большой популярностью у застройщиков индивидуального жилья. Причины такой востребованности в том, что дома из этого материала очень функциональны и выглядят основательно и роскошно. Стоимость возведения такой конструкции ниже, чем расходы на строительство кирпичного дома.
За счёт мансардного этажа полезная площадь дома значительно увеличивается и при этом расходы в целом меньше, чем на возведение полноценного второго этажа из пеноблоков
Преимущества конструкций из пеноблоков:
- идеальные геометрические формы блоков позволяют создавать прочную и ровную кладку с минимальными швами в несколько миллиметров;
- размеры блоков превосходят размеры кирпича, так что строительство будет вестись ускоренными темпами;
- вспененный бетон отличается высокими показателями энергосбережения и не требует дополнительных утеплителей;
- материал не выделяет токсичные для человеческого организма соединения;
- пенобетон не горюч, не поддерживает развитие плесени и не боится насекомых;
- блоки не деформируются от воздействия влаги или перепада температур;
- материал имеет длительный срок эксплуатации.
Технология строительства конструкций с мансардой имеет некоторые отличительные особенности. Прежде всего, каркас мансарды изготавливается из тщательно просушенной древесины.
Качественный древесный материал не деформируется в процессе эксплуатации
Важно правильно подобрать утеплитель. Для мансард подходят минеральная вата или базальтовые плиты. Эти утеплители хорошо зарекомендовали себя на практике
Эти утеплители хорошо зарекомендовали себя на практике.
Снаружи и внутри кровля обшивается разными материалами. Снаружи укладывается металлочерепица или мягкая кровля. С внутренней стороны каркас обшивается фанерой или плитами OSB.
«Типовые проекты очень удобны и стоят дешевле индивидуальных. Но в рамках индивидуального проектирования можно предусмотреть многие нюансы: например, обустройство удобных лестниц для пожилых людей и инвалидов или размещение зимнего сада или рабочего кабинета в мансарде.»
В типовых проектах редко закладывается декоративная обработка фасада.
Чем оформить стены решает сам застройщик
Пеноблоки можно просто покрасить, оштукатурить или использовать для отделки фасадные материала: плитку, сайдинг, камень.
Вентиляция теплого чердака своими руками
Вентиляция кровли дома из металлочерепицы
Для сплошной кровли в обязательном порядке следует устроить вентилируемое подкровельное пространство. При этом для металлических кровель следует дополнительно укладывать гидроизоляционные пленки. Воздух должен проходить под всей поверхностью кровли снизу вверх. Входом для потоков воздуха служат отверстия в подшиве внизу, выход осуществляется через конек. Обеспечив качественную вентиляцию кровли, можно приступать к ее утеплению.
Теплую мансарду следует проветривать для поддержания оптимального микроклимата, как и другие жилые помещения. Приток воздуха на мансарду осуществляется с первого этажа и через мансардные окна, а выход происходит через вентиляционные каналы. Если система вентиляции не была предусмотрена, то можно проветривать помещение при помощи системы микропроветривания в окнах. Для этого следует узнать, как отрегулировать пластиковые окна.
При строительстве кровли дома сразу продумайте, какой будет мансардный этаж в будущем – теплый или холодный. Это даст возможность смонтировать все необходимые кровельные элементы для системы вентиляции и кондиционирования еще на этапе строительства. Не забудьте, что также потребуется утепление мансардных окон. Далее расскажем, как производится вентиляция холодного чердака вальмовой крыши.
Виды утеплителей
Мансарду можно утеплить пенополистиролом, плитами из минеральной ваты, пенопластом. Хороший утеплитель для мансардной крыши – это пенополиуретан.
Утепление пенополиуретаном (ППУ)
Материал представляет собой высокоэффективный утеплитель, который не имеет аналогов и практически незаменим для утепления мансарды. Чтобы в мансарде, было, тепло следует утеплять стены, а также и крышу.
Непосредственно перед утеплением помещения использование гидро- и пароизоляции отпадает, так как этот материал не нуждается в дополнительной изоляции.
Для утепления мансарды используют пеностекло. Этот утеплитель имеет существенный недостаток – для качественной теплоизоляции необходимо использовать слой в1 см утеплителя, что иногда устраивает не в любой ситуации.
А остальные качества этого утеплителя просто превосходные. Плиты из этого материала наклеивают на горячий битум, так как битумом заполняются все швы.
Если толщина утеплителя рассчитана, верно, то это гарантирует отсутствие процессов конденсации и говорит о том, что это высокоэффективный материал. Этот изолятор более всего подходит для плоских и скатных крыш.
Крыша — это очень сложная конструкция Пенопласт это самый распространенный и доступный материал, который в основном используют для утепления мансарды. Этот материал бывает различным по толщине и по размерам и имеет некоторые преимущества перед другими видами утеплителей.
К ним можно отнести следующие преимущества:
- прекрасные водоотталкивающие свойства;
- удобство и легкость монтажа;
- высокие теплоизоляционные характеристики;
- низкая цена.
Итак, если вы задаетесь вопросом, как правильно утеплить мансардную крышу, то для этого следует использовать только качественные материалы.
Грамотное утепление и устройство крыши способствует:
- препятствует проникновению в толщу изоляционного материала теплого воздуха и воздушных паров;
- проветривает водяные пары, проникшие в толщу крыши;
- препятствует возникновению плесени и бактерий, нагревания снега, скопления влаги, выходу теплого воздуха к кровле, образованию сосулек.
Правильно устроенная крыша должна включать такие слои:
- теплоизоляцию
- стропильную систему
- слой пароизоляции
- гидроизоляцию
- кровельный материал.
Перед тем как утеплить мансардную крышу необходимо определиться с видом утеплителя. Оптимальным вариантом является утепление наружных стен, что сохраняет полезные свойства дерева и здоровый микроклимат в помещении.
Самый экономичный вариант – это утепление стен изнутри. Площадь, которая подвергается этому процессу значительно меньше. Перед утеплением мансарды изнутри следует предусмотреть качественную систему вентиляции.
Вентиляция подкровельного пространства мансарды
Вентиляция подкровельного пространства мансарды обустраивается по принципу естественной циркуляции воздуха. Он заходит в специальные полости между гидроизоляцией и теплоизоляцией в районе карниза. Выведение производится на верхней части крыши в области конька.

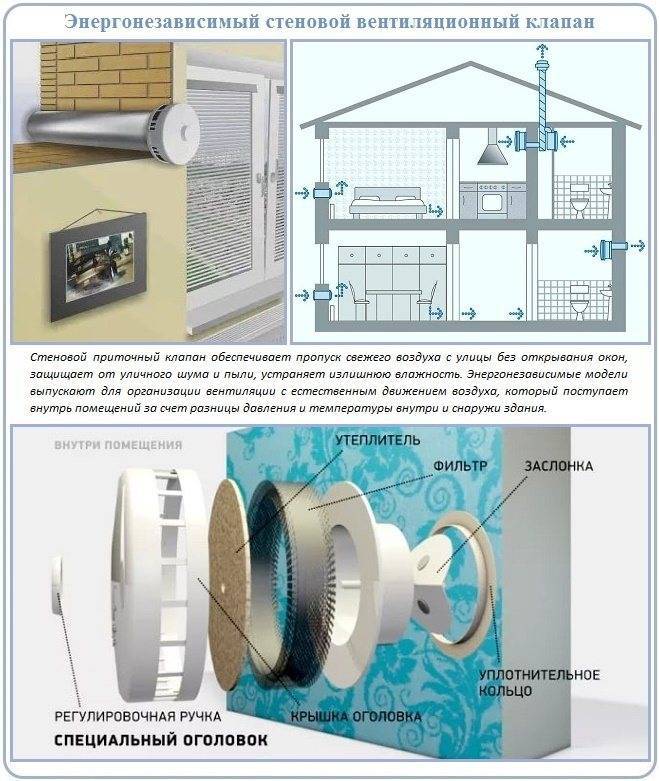

Если кровля из металлочерепицы, удобно использовать специальные вентиляционные клапаны. Они располагаются в местах притока и вытяжки. Конструкция клапана позволяет эффективно решать несколько задач:
- пропускать воздух;
- обеспечивать защиту от прямого попадания осадков, пыли, грязи, насекомых и т. д.
Ещё одно преимущество использования клапанов для вентиляции крыши – простота монтажа и надёжность. Главное, произвести точные расчёты по количеству и выполнить детальные чертежи грамотного расположения.
Помимо клапанной системы воздухообмена подкровельного пространства, используется альтернативный вариант, не требующий применения специальных элементов (клапанов):
- На нижних внутренних стенках карниза проделываются отверстия (карнизные продухи) с выходом в полости между утеплителем и слоем гидроизоляции. Это приточная часть вентиляции. Её расположение позволит обеспечить защиту от осадков и ветра.
- Вытяжная часть оборудуется за счёт специальной конструкции конька, по бокам которого оставляются вентиляционные щели.
- Воздух поступает через карниз, поднимается наверх и выходит в районе конька, обеспечивая проветривание.
Для выведения воздуха в районе конька оборудуется коньковый аэратор. Эта деталь обеспечивает качественную циркуляцию воздуха при сохранении эффективной защиты от осадков. Коньковый аэратор снабжён решёткой, защищающей внутреннее пространство кровли от пыли, грязи, листьев и насекомых.
Коньковый аэратор необходим для выведения воздуха в районе конька
Вентиляция подкровельного пространства может быть двух видов:
- двухслойный;
- однослойный.
Однослойный вид описан выше. Двухслойный вид позволяет обеспечить более качественную вентиляцию. Такая вентиляция условно объединяет клапанный и карнизный типы воздухообмена. Клапаны в кровельном материале обеспечивают вентиляцию пространства между кровлей и слоем гидроизоляции. Карнизный (внутренний) тип обеспечивает вентиляцию пространства между гидроизоляцией и пароизоляцией.
Продуктивность системы вентиляции подкровельного пространства зависит не только от конструктивных элементов, но и от соблюдения количественных и размерных параметров. Количество клапанов и продухов определяется особенностями конструкции и площадью кровли.
Обязательно наличие вентиляционных отверстий в каждой полости между стропилами. Размеры и количество вентиляционных отверстий увеличивается, если крыша имеет сложную архитектуру с парапетами, аттиками, мансардными окнами. Все эти конструктивные элементы существенно ухудшают циркуляцию воздуха.
Нюансы обустройства вентсистем для холодных и теплых чердаков ↑
Для проветривания помещения под крышей вовсе не обязательно создавать сложные инженерные системы или устанавливать вытяжные вентиляторы. Как правило, в таких случаях делают обычные продухи на чердаке, которые в состоянии обеспечить естественную циркуляцию воздушных потоков.
Вентиляционная система без утепления чердака ↑
Естественная циркуляция воздуха через продухи Регулировка воздушных потоков в соответствии с потребностью на тот или иной момент очень важна, поэтому следует оставить свободный доступ к решеткам, не закрывая его стропилами. Также на вентиляционных каналах нужно сделать заслонки, которые позволят увеличивать, уменьшать или вообще перекрывать воздушные потоки.
Такая регулировочная система необходима для герметичной кровли, например, профнастила или металлочерепицы, где листы плотно смыкаются на стыках. В том случае, если перекрытие сделано такими материалами, как волновой шифер или ондулин (при отсутствии гидроизоляционной пленки), продухи делать не следует – для циркуляции воздуха достаточно зазоров между волнами.
Вентиляция на фронтоне через слуховое окно
Все двускатные и мансардные крыши имеют фронтоны, где и устанавливается решетка для вентиляции чердачного помещения, причем с одной стороны ее ставят отверстиями вниз, а с другой делают регулировку. В тех случаях, когда конструкции вальмовые, полувальмовые или многощипцовые фронтоны, как правило, отсутствуют, но, тем не менее, там может быть сделано слуховое окно, где можно расположить решетку.
Трубное устройство (аэраторы) для вентилирования крыш
Если вход с улицы в холодный чердак отсутствует, и там нет слуховых окон, что часто встречается в современной архитектуре частного домостроения, то устанавливают крышные вентиляторы – аэраторы. Такое устройство представляет собой трубу в виде стакана, защищенного сверху от попадания атмосферных осадков оголовником. В некоторых случаях там еще добавлен обратный клапан.
Расчет вентиляционной системы
Система вентиляции для теплого чердачного помещения ↑
Несколько по-иному выглядит ситуация с циркуляцией воздуха на отапливаемом чердаке, то есть, мансарде. В самом помещении процесс воздухообмена происходит, как и в жилых комнатах – через двери, окна, форточки и специально предусмотренные для этого решетки (возможно, с принудительной вытяжкой). Но здесь отдельно нужно обеспечить вентзазор под кровельным материалом в виду его утепления с нижней стороны.
Схема циркуляции воздуха на чердаке с отоплением
Если кровельным материалом на вашем доме служит ондулин или шифер, то для обеспечения хорошей циркуляции достаточно выдержать расстояние 20-30мм между кровлей и утеплителем (гидроизоляцией) – воздух будет проходить через волновой стык. Но в тех случаях, когда используется профнастил, металлочерепица, фальцевые или мягкие покрытия, кровля получится герметичной, что будет способствовать образованию конденсата и, как следствие, грибковой плесени.
Кроме того, конденсат будет разрушать металлическое покрытие, а еще влага может проникнуть внутрь через неплотное примыкание гидроизоляции. В таких случаях зазоры для циркуляции воздуха оставляют на подшивке свесов (внизу) и под коньком (вверху). Для металла также используется дополнительная гидроизоляция при его монтаже.
Выбор утеплителя
Способы утепления потолка верхнего этажа перекрытия по балкам в частном доме очень разнообразны. При выполнении работ своими руками утеплитель укладывается между лагами и обеспечивает надежную теплоизоляцию и шумозащиту. Существует множество вариантов утепления конструкции, самыми распространенными из них стали:
- утепление минватой;
- укладка по деревянным балкам пенополистирола (пенопласта или пеноплекса);
- засыпка керамзитом;
- утепление опилками;
- заполнение пространства потолка пеной.
Каждый из этих вариантов имеет свои особенности и достоинства.
Минераловатный утеплитель
Материал выпускается в двух исполнениях: плиты и рулоны. Утепление перекрытия чердака минватой имеет следующие преимущества:
Пенопласт
Одним из наиболее распространенных материалов для теплоизоляции стал пенопласт. Он заслужил место в тройке лидеров благодаря очень привлекательной цене. Использование этого утеплителя в индивидуальном доме дает следующие преимущества:
- высокая степень защиты;
- устойчивость к гниению и возникновению плесени и грибка;
- низкая степень водопоглощения;
- удобство монтажа и отсутствие необходимости в сложных инструментах и защитных средствах;
- небольшой вес материала не допускает излишней нагрузки на конструкции и позволяет проводить утепление снизу.
Экструдированный пенополистирол
Монтаж своими руками осуществить достаточно просто. Подробно этот вопрос рассмотрен в статье . В тексте рассмотрены варианты использования как пеноплекса, так и пенопласта для разных типов конструкции перекрытия.
Для людей, которые решились возвести собственный деревянный дом, обычно важной является натуральность материалов. Здесь пеноплекс, как и пенопласт, проигрывает другим видам утеплителя из-за искусственного происхождения
Керамзит или опилки
Если решено использовать в доме полностью натуральные материалы, эти два вида утеплителя станут незаменимыми помощниками. Они не обладают высокими теплозащитными характеристиками, как предыдущие типы, но обеспечивают надежную защиту от холода при достаточной толщине слоя. Опилки можно получить практически бесплатно, керамзит также относится к недорогим материалам.
Утепление чердачного перекрытия может проводиться непрофессионалами и не требует специальных навыков. Ограничением применения являются физические особенности данных материалов: они не могут использоваться для теплозащиты снизу.
Пена для теплозащиты
Пенополиуретановый утеплитель достаточно новый материал в строительстве. При самостоятельном возведении здания этот способ может обеспечить высокую скорость работ и надежную защиту от холода. Об утеплении здания, в том числе и чердачных перекрытий, пеной можно прочитать в статье .
Это предоставляет большой выбор материалов для утепления и значительно сэкономить на строительстве.
Большой процент тепловых потерь происходит именно через перекрытие верхнего этажа, поэтому так важно грамотно выбрать утеплитель и соблюдать технологию укладки. Утепляете дом к зиме и не знаете, как утеплить чердачное перекрытие по деревянным несущим балкам? Набравшись опыта в этом деле, я точно передам технические моменты теплоизоляции, а также пошагово опишу порядок проведения работ
Утепляете дом к зиме и не знаете, как утеплить чердачное перекрытие по деревянным несущим балкам? Набравшись опыта в этом деле, я точно передам технические моменты теплоизоляции, а также пошагово опишу порядок проведения работ
Утепляете дом к зиме и не знаете, как утеплить чердачное перекрытие по деревянным несущим балкам? Набравшись опыта в этом деле, я точно передам технические моменты теплоизоляции, а также пошагово опишу порядок проведения работ.
Видео о способах устройства вентиляции фронтонных стен
С устройством вентиляции чердака путем установки решетки ознакомит следующий ролик:
Видео-инструкция поможет желающим установить вентиляционный клапан своими руками:
Демонстрация процесса установки технически сложного вентиляционного устройства поможет понять суть работы:
Устройство вентиляции фронтонной стенки – мероприятие, не оставляющее сомнений в значимости и необходимости. Для ее организации достаточно воспользоваться предложенными нами методами. Использовать их следует в комплексе, чтобы и фронтон, и чердачное помещение оставались в безукоризненном состоянии.
Кое-какие рассуждения
При не хорошо работающем воздухообмене в летний период температура может подскакивать до через чур высоких значений. Какая-то часть этого тепла будет попадать во внутреннюю часть нижерасположенных помещений, что в значительной мере ухудшит условия проживания. В данной ситуации нужно будет приобретать кондиционер, а это потребует дополнительных затрат на сам прибор и его эксплуатацию.
Помимо этого, скачки температур приводят к образованию конденсата на внутренних элементах стропильной системы. Деревянные поверхности подвергаются действию воды, исходя из этого начинают гнить.
Срок работы несущих компонентов значительно снижается. В случае если кроме того будет употребляться стропильная система из металла, влияние воды со временем приведет к появлению ржавчины.
Некоторые советы по устройству вентиляции теплого чердака
Вентиляция чердака своими руками будет устроена безошибочно, если во время выбора материала и его монтажа прислушиваться к следующим рекомендациям:
- проектирование вентиляции с теплым чердаком должно содержать расчет прочности элементов конструкции: она должна выдерживать напор ветра и перепад температуры;
- софиты под карнизами должны быть из пластика или алюминиевых панелей: такой материал неподвержен коррозии;
- избежать появления инея на элементах стропильной системы и обрешетке помогут продухи между стропилами;
- для того чтобы в продухи не попадал мусор снаружи, их следует закрыть сетчатым материалом;
- если вытяжная система оборудована вентилятором, приточную систему необходимо устанавливать на расстоянии не менее 8 м от него;
- вентиляционные трубы должны быть закрыты решетками;
- регулировать температуру воздуха на чердаке можно с помощью рекуператора: это поможет избежать появления конденсата.
В заключение – небольшой видеосюжет о том, как должен быть устроен кровельный пирог.
