Трубы вентиляции для кровли: советы по выбору трубопровода + инструктаж по монтажу

Дополнительные устройства, повышающие производительность вентиляционной системы

Для повышения эксплуатационных характеристик системы можно использовать дополнительные элементы. Наиболее популярным приспособлением такого типа является дефлектор, он выглядит как насадка и крепится на край трубы.

На край трубы надевается специальное приспособление — дефлектор

Работа дефлектора осуществляется благодаря силе ветра. Элемент оснащается специальным устройством, которое разряжает воздух — диффузор. В зависимости от величины этого устройства увеличиваются и его рабочие характеристики.

Для предотвращения попадания мусора и атмосферных осадков (дождь, снег) используют специальные колпаки. Как правило, такое устройство состоит из двух частей:

  • козырька, который накрывает отверстие выхода вентиляционной конструкции;
  • капельника, применяющегося для удаления воды с верхушки козырька.

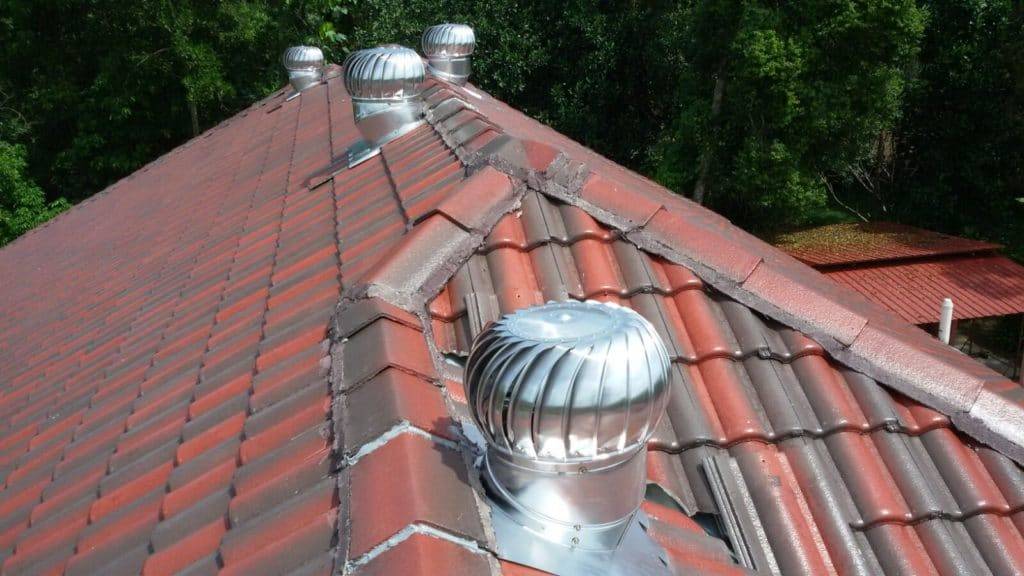

Помимо выхода вентиляции, кровлю можно оснастить специальными приспособлениями — аэраторами. Они осуществляют циркуляцию воздуха между теплоизоляционным слоем и внешним покрытием крыши. Их используют в тех случаях, если длина ската превышает 3 м и естественной тяги для нормальной циркуляции воздуха не хватает.

Как защитить деревянную основу от горячей печной трубы

Как вы помните, согласно нормативам СНиП 41-03-01-2003 минимальное расстояние от печной трубы до любых деревянных конструкций стартует от 140 мм. Наиболее «продвинутыми» в этом отношении считаются сэндвич элементы, но и там утеплитель имеет максимальную толщину всего 100 мм.

Делаем вывод, все печные трубы при прохождении через конструкции деревянной кровли или деревянное межэтажное перекрытие нужно защищать.

Проход трубы через потолок бани является наиболее яркой иллюстрацией к данной теме, так как бани в нашей великой державе, как правило, делаются из дерева. К этому еще стоит добавить, что температура в банных печах зачастую выше, чем в обычных.

При обустройстве таких переходов можно пойти двумя путями, купить специальный переходной блок или сделать все своими руками.

Сейчас промышленность выпускает разнообразные потолочные проходные узлы (ППУ). В дорогих конструкциях подобного плана предусмотрен специальный усиленный короб, который идет вместе с утеплителем, наполнителем и прочей фурнитурой. Но сколько я сталкивался, наш человек не желает платить деньги за такие удобства и в этом, я с ним солидарен.

Дело в том, что сама по себе конструкция не особенно сложная и здесь, как это часто у нас бывает, дешевле купить все по отдельности. Сначала я расскажу, как выглядит классическая инструкция для такого обустройства, а затем поведаю, как я делал переход трубы через потолок бани своими руками:

  • Практически на любом строительном рынке сейчас можно найти специальные металлические короба с уже готовым вырезанным под определенный диаметр дымохода отверстием;
  • В горизонтальной пластине такого короба, которая одновременно является частью потолка, по периметру делаются крепежные отверстия под саморезы. Но сразу конструкцию на «голый» деревянный потолок крепить нельзя. Ее края нужно предварительно обложить не горючим теплоизолятором. Чаще всего для этих целей используется асбестовое полотно;
  • Габариты вертикальных стенок короба подбираются аналогично с таким расчетом, чтобы между ними и проходным отверстием можно было закрепить асбестовое полотно;

  • Изнутри вертикальные стенки короба положено обкладывать фольгированной базальтовой ватой толщиной 30 – 50 мм, стоит она конечно дороже чем обычная, но такова инструкция;
  • Абсолютно четко без малейшего зазора подобрать отверстия в коробе под печную трубу практически нереально, хотя бы небольшой зазор, но все же будет. Вот его положено замазать жаропрочным герметиком;
  • Далее пространство между фольгированной базальтовой ватой и печной трубой заполняется керамзитом или такой же ватой, только мягкой и без покрытия. Для нежилого чердачного перекрытия этого хватит, но если баня мансардного типа, а на втором этаже есть комната отдыха, то короб сверху нужно накрыть плитой из минерита (жаропрочный и более безопасный аналог асбеста) или такой же пластиной из нержавейки.

Теперь, как я и обещал, расскажу о собственном опыте обустройства такого перехода. Баня делалась давно, и тогда этих удобных приспособлений попросту не было. Сэндвич конструкции на тот момент стоили баснословных денег, поэтому в качестве дымохода была установлена бесхозная чугунная труба.

Квадратное отверстие в деревянном перекрытии было вырезано с таки расчетом, чтобы во все стороны между дымоходом и древесиной было не менее 250 мм. На вертикальные стенки ниши я сразу набил асбестовое полотно.

Снизу был подшит трехмиллиметровый лист нержавейки. Хотел подшить десятимиллиметровую асбоцементную плиту, но побоялся, что она лопнет от температуры, хотя сосед подшил и стоит до сих пор.

Трубу в коробе я обернул асбестовым полотном и поверх него законопатил зазор глиной. А сверху все это хозяйство засыпал керамзитом среднего диаметра. На втором этаже бани я решил сделать комнату отдыха, но второго такого же листа нержавейки на тот момент у меня не нашлось.

Тогда я замешал цементно-известковый раствор на основе керамзитного песка и залил тридцатимиллиметровую армированную катанкой стяжку. Только стяжка заливалась не вплотную к чугунной трубе, а через прокладку из асбестового полотна, иначе при температурных колебаниях она бы попросту потрескалась.

Возможные ошибки

Существует ряд ошибок, которые мешают правильно и качественно выполнить работу. Чаще всего забывают про герметики. Без него не удается создать герметичную конструкцию, в результате чего по системе вентиляции в дом проходит влага, мусор.

Другая частая ошибка – использование материалов, которые не могут сопротивляться воздействию влаги. В результате вся конструкция очень быстро изнашивается, ее приходится менять спустя 1-2 года эксплуатации.

Еще одна частая ошибка – составление неправильного проекта. К примеру, если к одному каналу будут подсоединяться трубы с нескольких помещений, которые располагаются на разных уровнях, то эффективность отвода загрязненного воздуха сильно страдает.

Как работает вентсистема крыши

Вентиляция подкровельного пространства бывает двух видов:

  • Естественная.
  • Принудительная.

Естественная вентиляция действует без привлечения механических устройств, только благодаря законам физики. Движение воздуха здесь возникает благодаря разнице давления во внутреннем пространстве и снаружи дома. Через вытяжные отверстия воздух из подкровельного пространства вытягивается наружу вместе с наполняющими его частицами пара.

На скорость воздухообмена непосредственно влияет разница в высоте нахождения приточного и вытяжного отверстия. Чем она больше, тем сильнее будет возникающая тяга. Поэтому вытяжные короба часто выводят на высоту, превышающую расположение конька, а приточные отверстия располагают в карнизах.

В вентиляции принудительного типа для создания направленного потока воздуха применяются вентиляционные устройства. Они могут располагаться у вытяжного или приточного отверстия, либо в обеих точках одновременно. Подобные модификации отличаются большей эффективностью, по сравнению с естественными вентсистемами.

Приточная вентиляция

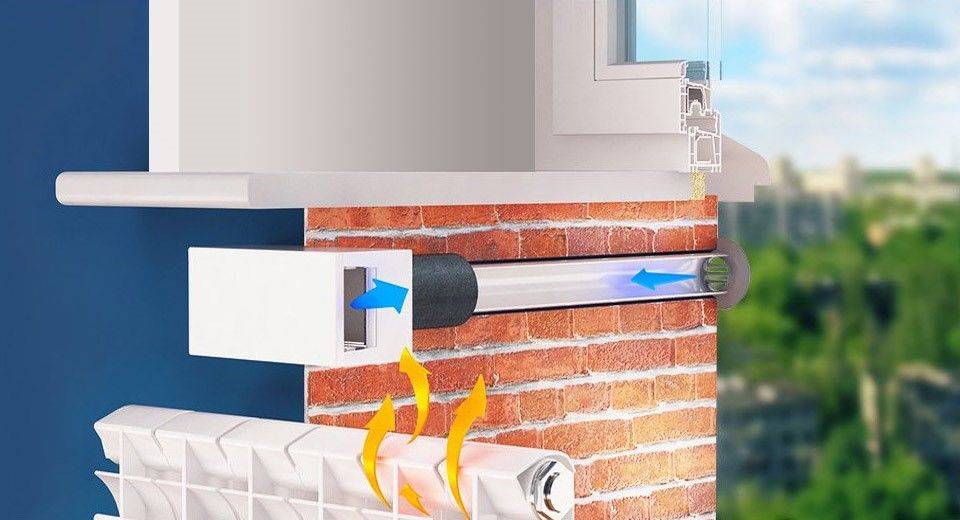

Приточные вентили вместе с вентиляционной решеткой являются основным способом эффективной приточной вентиляции.

Они конструируются на фасадную часть помещения. Оснащенный термостатом вентиль реагирует на колебания температуры снаружи и меняет автоматически приток воздуха. Конечно, термостат можно настроить по необходимости и вручную.

Монтаж проходного элемента

Монтаж вентиляции

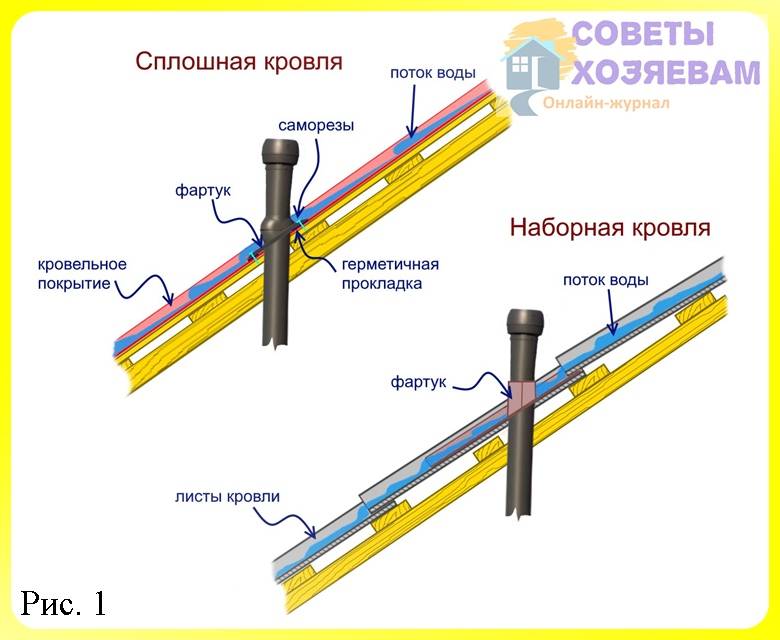

В зависимости от кровельного материала установка вентиляционной трубы будет несколько отличаться, но в целом последовательность вывода вентиляции на крышу такова:

  1. Определяется место на кровле для монтажа проходки.
  2. С внешней стороны крыши по поверхности металлочерепицы отмечаются контуры будущего отверстия по прилагаемому с проходным элементом шаблону.
  3. При помощи зубила и ножниц по металлу вырезается отверстие для вывода трубы.
  4. Делаются отверстия в нижних слоях тепло- и гидроизоляции кровли.
  5. В соответствии с шаблоном размечаются и сверлятся отверстия для крепления элемента.
  6. Выполняется очистка поверхности от загрязнения и влаги.
  7. На нижнюю сторону уплотнителя наносится слой герметика.
  8. Уплотнитель укладывается на свое место.
  9. На прокладку устанавливается и закрепляется саморезами проходной элемент.
  10. В проходку вставляется труба вентиляционного канала, проверяется ее положение по вертикали.
  11. С помощью крепежа изделие фиксируется в нужном положении.
  12. Со стороны чердачного помещения обеспечивается герметичность выхода трубы.

Когда установка вентиляции на крыше будет окончена, из-под уплотнителя проходки должен выступить излишек герметика.

Следуя рекомендациям специалистов, лучше всего выбирать пенопропиленовую скорлупу. Отличительной чертой материала является простота монтажа. Скорлупа надевается на трубу и крепится при помощи проволоки. Возможен вариант применение пенопластовой скорлупы. Когда теплоизоляция будет смонтирована, останется установить уплотнительные элементы. Чтобы погодные условия не нанесли вред вентиляционной системе, изоляция фиксируется.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

Розлив отопления

Функции

Что дает перемещение розлива подачи отопления на чердак?

  1. Предельно простой запуск системы отопления. Нужно лишь заполнить ее, открыть обе домовые задвижки в элеваторе и стравить воздух из расширительного бачка на чердаке. Для сравнения: в случае нижнего розлива нужно стравить воздух в перемычке между каждой парой стояков;
  2. Равномерный нагрев всех отопительных приборов на каждом этаже. Падение температуры теплоносителя при его движении сверху вниз компенсируется увеличением размера радиаторов.


Принципиальная схема системы отопления с верхним розливом.

Неудобство заключается лишь в более сложном сбросе и запуске своими руками отдельного стояка: в случае верхнего розлива его нужно отключать и в подвале, и на чердаке.

Монтаж

Розлив монтируется с постоянным уклоном по всей длине. В верхней точке ставится расширительный бак, собирающий воздух при запуске контура. Каждый стояк комплектуется:

  • Вентилем, позволяющим отключить его независимо от остальных;
  • Заглушкой. Она позволит стояку засосать воздух при сбросе и исключит зависание воды в нем.


Отвод стояка от розлива. Вместо заглушки установлен сбросник — шаровый кран.

В вентилируемых чердаках и розлив, и находящиеся выше чердачного перекрытия участки стояков теплоизолируются. Как правило, для этой цели используются стекловата или минвата, ветошь и вязальная проволока. Теплоизоляция уменьшает как нецелевые потери тепла, так и вероятность перемерзания контура при кратковременных остановках циркуляции в зимние холода.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

  • Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
  • Толщина стен помещений.
  • Количество бытовой и компьютерной техники.
  • Площадь остекления.
  • Расположение здания относительно сторон света.
  • Наличие (отсутствие) преобладающего ветра в этой местности.
  • Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

  • С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
  • В него вставляется труба с утеплителем.
  • На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
  • Подключение к электрической сети.
  • Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

  • воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
  • очищается от вредных примесей атмосферы;
  • нагревается до необходимой температуры;
  • далее, по воздухопроводу, поступает во все помещения дома;
  • отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
  • отдает свое тепло входящему холодному воздуху;
  • из рекуператора, по вытяжной трубе – в атмосферу.

Расположение вентиляции на крыше

Вентиляция на крыше

Придерживаясь рекомендаций специалистов, располагать вентиляционную трубу над крышей нужно в том месте, где находится стояк. В этом случае эффективность воздухообмена будет максимальной. Если система предполагает изгибы канала, то прибегают к использованию гофрированных переходников. В случае со скатными крышами монтаж проходки выполняется ближе к коньку. Это позволит расположить большую часть трубы под крышей, что уменьшит ветровую нагрузку.

Большое значение имеет высота вентиляционных шахт над крышей дома. Низкое расположение не обеспечит нормальную тягу вытяжкой, а высокая труба будет нуждаться в фиксации растяжками. В соответствии со строительными нормативами монтаж изделия необходимо выполнять на наклонной крыше на высоте 50 см над кровлей. Если предполагается организация площадок для, отдыха или крыша будет эксплуатироваться другим образом, высота вентиляционного выхода должна составлять не менее 2 м.

Основные правила, которым должна соответствовать высота трубы:

  1. Если вентиляционный элемент расположена возле дымохода, его высота должна быть аналогичной.
  2. На плоской крыше труба должна устанавливаться на высоте не менее 50 см.
  3. Если узел монтируется в 1,5 м от конька, высота трубы должна быть более 50 см, при большем расстоянии параметр выбирают аналогично высоте конька или выше.

Независимо от выбранного варианта расположения выхода необходимо придерживаться правила: край элемента должен находиться выше зоны ветрового подпора. В противном случае при сильном ветре возможна блокировка потока воздуха или его движение в обратную сторону.

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

  1. Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
  2. Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
  3. Затем определяются с высотой трубы согласно СНиП.
  4. Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

  • возвышение трубы относительно самой верхней точки кровли и смежных построек;
  • общую протяжённость дымового канала;
  • размер оголовка;
  • проектировочную высоту.

Требования и нормы по СНиП:

  • для плоской кровли минимальная высота составляет 1 м;
  • если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
  • при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;
  • когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.

Советы специалистов

Мастера по установке вентканалов рекомендуют не экономить на этом мероприятии. Даже при ограниченной смете необходимо внести максимальное количество вытяжных каналов в план строительства. После его окончания сделать вентиляцию будет сложно и дорого, а в некоторых случаях и невозможно.

Как утеплить

Утеплить вытяжной грибок своими руками можно несколькими способами:

  1. Обмотать его базальтовой ватой, поверх которой закрепить цилиндр из листа нержавеющей стали.
  2. Накрутить на трубу и колпак греющий кабель с автоматическим включением при понижении температуры.
  3. Покрыть канал пенополиуретановой пеной с последующим ее окрашиванием акриловой краской.

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

  1. Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
  2. Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
  3. Затем определяются с высотой трубы согласно СНиП.
  4. Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

  • возвышение трубы относительно самой верхней точки кровли и смежных построек;
  • общую протяжённость дымового канала;
  • размер оголовка;
  • проектировочную высоту.

Требования и нормы по СНиП:

  • для плоской кровли минимальная высота составляет 1 м;
  • если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
  • при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;
  • когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.

Изготовление и установка короба своими руками

Если вы хотите сэкономить, можно сделать кожух самому. На подготовительном этапе определяют место его установки, снимают необходимые размеры, закупают материал, готовят инструмент.

Необходимые инструменты и материалы

  • ножницы по металлу;
  • заклёпочник;
  • молоток;
  • плоскогубцы.

Из материалов будут нужны:

Примерная цена материалов составит около 500 рублей.

Чертежи и схемы

Короб для потолочной разделки:

Схема кожуха потолочно-проходного устройства:

Монтаж короба в потолке:

Вывод дымовой трубы через потолочно-проходное устройство:

Схема установки разделки потолка:

Проход на крышу:

Расчет размеров

Размер короба определяется нормативами СНиП по размерам разделки в 500 мм при деревянных перекрытиях. Когда перекрытия защищены армированным слоем штукатурки в 25 мм, или железом с асбестовой прокладкой под ним толщиной не менее 8 мм, размер уменьшен до 380 мм.

На крыше от внешней поверхности трубы до границы сгораемых конструкций должно быть не менее 130 мм (13см).

Толщина разделки должна перекрывать толщину перекрытия (потолка) не менее, чем на 7 см.

Стороны основания кожуха по периметру необходимо вырезать на 5 см больше, чем размер разделки, чтобы их можно было бы прикрепить к перекрытию.

Ход работ

Самодельный короб изготовляют из оцинкованных листов, отрезанных по размерам:

  • в днище находят через прочерченные диагонали центр;
  • пробивают гвоздиком дырку, вычерчивают окружность;
  • через дырку ножницами вырезают отверстие под диаметр трубы.

Боковины делают из 4-х листов, скрепляют их заклепочником не менее, чем по 4 заклепки на один шов.

Предварительно нижние части обгибают на ширину 5 см и через них приклепывают получившуюся конструкцию к основанию.

Этапы монтажа

Установку короба производят в заранее просверленное отверстие в перекрытии.

На стропильных соединениях делают опоры из деревянного каркаса или из металлопрофилей.

На эти опоры устанавливают готовый кожух.

В него через отверстие вставляют сегмент дымовой трубы, крепят с предыдущим элементом.

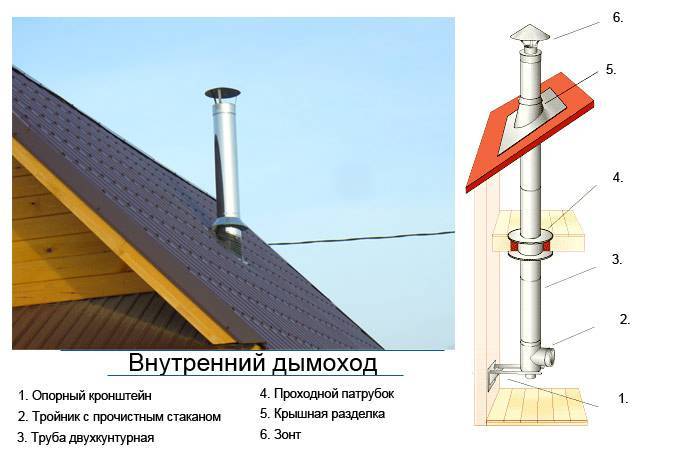

Крышная разделка для «сэндвичей» выполнена в виде железного конуса, расположенного под определенным наклоном на пластине. Трубная конструкция вставляется в конус. Герметизация производится при помощи уплотнителя. Часть фартука заводится под вышележащий лист кровельного покрытия.

Крышные разделки могут быть также другого вида, например, из полимерных материалов на металлическом основании.

Декоративную отделку дымоходов выполняют обшивкой подходящего по стилю крыши материалом по каркасу из металлопрофилей.

Основные параметры, влияющие на высоту вентканалов над кровлей

Для создания правильного микроклимата дом нужно оборудовать системой циркуляции воздуха. Гарантировать правильную работу поможет верная высота вентшахты над кровлей. Методики расчетов зависят от типа вентиляции. На размер наружной части вентканалов влияют следующие факторы.

  • Форма вентканала. Часто осуществляется комбинация квадратного сечения и круглого.
  • Объем притока воздуха. Осуществляется через окно, специальный приточный клапан, вмонтированный в стену или приставной.
  • Длина трубы меняется от формы крыши, расположения конька, дымовой трубы. Для ее вычисления применяется показатель кратности на основе правил СНиП.
  • Требования норм и правил к воздуховодам.

Размеры относительно конька

При расположении воздуховода около конька — не далее 1,5 м, наружная высота трубы не должна превышать 50 см. Если канал вентиляции отнесен к краю крыши на расстояние от 1,5 до 3 м, он должен быть вровень с коньком дома. При отнесении канала вентиляции дальше 3 м его высота снижается по отношению к коньку дома не более чем на 10 градусов.

Конструкция кровли

Высота вентиляционной трубы над крышей без уклона должна быть не менее 50 см. Вентиляционная труба должна выдерживать шквалистый ветер и 10-бальный шторм. Для этого вес ее должен быть не менее 50 кг/кв. м. поверхности.

Сечение

При отсутствии механизмов принудительного удаления лучший вариант — круглая труба. Такой тип воздуховодов прочнее, герметичнее, аэродинамичнее, по сравнению с прямоугольным или квадратным сечением.

Перед подсчетом диаметра закладываются следующие параметры:

  • объем каждого из вентилируемых помещений;
  • объем воздуха для нормальной циркуляции для каждой комнаты.

По диаграмме вычисляется диаметр трубы после определения общего объема помещений. При этом скорость течения в центральной магистрали не должна превышать 5 м/с, а в боковых — 3 м/с.

Вентиляция

С внешней стороны стены вентканал не ставится, так как при этом образуется конденсат и снижается скорость потока. Объем притока должен составлять в жилом помещении 3 м³/ч на 1 кв. м., независимо от количества людей. По санитарным нормам временно находящимся достаточно 20 м³/ч, постоянным жильцам — 60 м³/ч. В подсобных помещениях — от 180 м³/ч.

Правила пожарной безопасности

Правила СНиП предусматривают проверку, прочистку дымоходов и вентиляционных труб следующим образом:

  • перед отопительным сезоном;
  • 1 раз в 3 месяца или чаще для комбинированных и кирпичных воздуховодов;
  • 1 раз в год или чаще для асбоцементных труб, керамических и изделий из жаропрочного бетона.

Установка

К установке вентиляции стоит приступать после грамотного проведения расчетов и закупки необходимых материалов. Работа должна осуществляться на этапе чернового ремонта, то есть по окончании штукатурки и шпаклевки стен. Для качественного монтажа следует соблюдать такие условия, как:

  • не устанавливать вытяжку непосредственно на выход для вентиляции;
  • использовать вентиляционную решетку с обратным клапаном;
  • не применять трубы с малым сечением;
  • не перегораживать участки лопастями вентиляторов;
  • монтировать технику на высоте больше 1,7 метра.

Монтаж пластиковых вентиляционных труб своими руками не представляет особой сложности и напоминает сборку детского конструктора. Для работы потребуются следующие инструменты:

  • плоский канал для вытяжной вентиляции;
  • горизонтальное и соединительное колено;
  • настенная пластина;
  • круглый редуктор с переходником;
  • ножовка по пластику;
  • наждачная бумага;
  • клей, герметик;
  • разметочный инструмент.

Прежде всего, нужно расположить кухонную плиту ближе к выходному отверстию, иначе воздуховод придется тянуть через все помещение. Установка системы вентиляции производится следующим образом:

  • при подготовке конструкций необходимо отрезать нужные по длине заготовки и зачистить края;
  • на противоположных сторонах кухни нужно сделать отверстия для установки устройств;
  • необходимо присоединить воздуховод к стене и потолку специальными хомутами посредством кронштейнов или шпилек. Не рекомендуется использовать саморезы в качестве крепления.
  • нужно оборудовать вытяжное устройство обратным клапаном и всасывающий вентилятор;
  • следует соединить трубу для вытяжки с вытяжным устройством;

  • необходимо установить к всасывающей конструкции фильтр, воздухонагреватель, кондиционер, рекуператор;
  • стоит скрепить воздуховод с системой ввода воздуха;
  • смонтировать дополнительные элементы, например, шумо- и теплоизоляцию.

При монтаже вентиляционной системы стоит знать, что наличие поворотов снижает работоспособность. Каждый угол сокращает производительность на 10%. Чем короче общая длина труб, тем эффективней будет работать вытяжка. Те же 10% работы лишнего метра теряются при длине труб больше 3 метров. Установка вытяжки – это удобный и несложный процесс, который осуществляется без лишнего шума и мусора, работа выполняется в кратчайшие сроки.

Вентилирование холодного чердака

Вентиляция холодного чердака может быть легко сделана своими руками. Для этого понадобятся знание небольшой теории и некоторых практических навыков. Сделать достаточную вентиляцию на холодном чердаке не вызовет особых трудностей ввиду большого воздушного объема и отсутствия преград для нормального циркулирования воздуха. Воздухообмен может осуществляться через карнизный свес, хребет и конек крыши, а также фронтонные окна и решетки.

Для двухскатных крыш вентиляция холодных чердаков делается либо через фронтоны, либо через неплотно прилегающую деревянную подшивку карнизных свесов. Если фронтоны выполнены из камня, то в них можно проделать отверстия под слуховые окна с вентиляционными решетками.

Слуховые окна следует устанавливать в противоположных сторонах, чтобы обеспечить надлежащее проветривание чердака.

Существует и альтернативный, более экономный вариант. Для этого инсталлируют стандартные вентиляционные решетки (фронтонные отдушины), причем одна из них регулируемая, а другая повернутая продухами вниз. Для защиты от насекомых такая решетка оборудуется защитной москитной сеткой.

Вальмовые крыши не имеют фронтонов ввиду особенности формы своей конструкции, поэтому для них существует другой вариант обеспечения вентиляции на чердаке – с помощью карнизных свесов. Приток воздуха будет осуществляться через подшивку крыши, а его выход будет сверху у конька. Если подшивка изготавливается из дерева своими руками, то между брусками оставляют небольшие зазоры для прохода воздуха. При обшивке карниза пластиковыми софитами такая процедура необязательна, ввиду наличия на элементах заранее проделанных отверстий – перфорации.

Выход воздуха производится сверху, через конёк крыши. Его конструктивные особенности зависят от используемого типа кровельного материала. Как правило, у любого производителя кровельных материалов имеются свои готовые и практичные решения !

Ендовы (разжелобки) одни из проблемных и сложных участков крыши. Чтобы сделать нормальную вентиляцию чердачного пространства вдоль прохождения ендовы ставят точечные аэраторы. Однако такой способ приемлем для крыш с углом наклона скатов от 45° и более. На пологих крышах существует большая вероятность скапливания снега в районе ендовы и поэтому такая вентиляция становится неэффективной в зимнее время. Бороться с этим можно, установив принудительную вентиляцию – инерционные турбины, кровельные электрические вентиляторы или использовать высокие насадки, которые не будут засыпаться снегом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
