Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб

Изготовление и установка дымохода своими руками

Пошаговая инструкция:

  1. После ознакомления со всеми требованиями строительных норм и правил, необходимо составить схему будущего дымохода. На рис 1,2,3 представлены примерные варианты.

Чертеж и схемы:

Рис 1.

Рис. 2

Рис. 3

  1. Расчет размеров

При расчете диаметра дымоходной трубы руководствуются следующими правилами:

  • Для печей с топками открытого типа, каминов, или газовых котлов с открытой камерой сгорания — диаметр трубы дымохода должен быть не менее 1/100 от объема камеры сгорания;
  • Значение диаметра дымохода для газового оборудования всегда указывается производителем в паспорте.
  • В печах закрытого типа площадь сечения внутренней трубы должна превышать площадь сечения поступления.
  • Полученный диаметр внутреннего сечения округляется в большую сторону;
  • Если диаметр превысить от расчетного более чем в 1.5 раза – внутри дымохода появятся завихрения, ухудшающие тягу.
  • Если используется квадратный или прямоугольный дымоход — площадь сечения внутреннего сечения трубы берется в 1,2-1,4 раза больше расчетного для круглого дымохода.
  • Высота дымохода рассчитывается согласно СНиП. Высоту дымохода до кровли можно измерить, или узнать из плана дома.

В соответствии с требованиями Строительных Норм и Правил для правильного выбора дымохода нужно учитывать тепловую мощность котла отопления:

  • При мощности теплового агрегата не более 3,5 кВт оптимально использование трубы с сечением 0.08- 0,14 метра.
  • От 3,5 до 5,2 кВт — трубы с сечением 0,14 — 0,2 метра;
  • При уровне мощности от 5,2 до 7,0 кВт рекомендовано использовать трубы с сечением 0,14 — 0,27 метра.

Рассчетные размеры заводских сэндвич –труб представлены в таблице 1.

Табл.1

  1. видео по монтажу

Следует ознакомиться с несколькими видео по монтажу

Приведу пример:

Устройство сэндвич дымохода

На сегодняшний день такие трубы являются наиболее популярными для организации дымоходов для частных домов и бань. Сэндвич труба состоит из трёх основных слоёв:

  • внутренний контур, выполненный из металла;
  • промежуточная прослойка теплоизолятора, которая может иметь различную ширину в зависимости от эксплуатационных условий;
  • наружный металлический контур.

Теплоизоляционный слой сэндвич изделия, как правило, представлен базальтовыми материалами. Помимо основных конструктивных элементов, сэндвич дымоходы включают в себя и вспомогательные детали. Рассмотрим, из каких элементов состоит сэндвич дымоотвод:

  • специальные крепёжные элементы — кронштейны;
  • ревизии;
  • хомуты (обжимного типа);
  • потолочно-проходные узлы (ППУ);
  • тройники;
  • уголки;
  • розетты;
  • разгрузочные платформы;
  • крызы;
  • окапники.

Сэндвич конструкция, выполненная с учётом всех монтажных правил, позволяет обеспечить эффективное удаление продуктов сгорания. Рассмотрим основные преимущества сэндвич конструкций, которые позволяют им быть настолько эффективными в своём деле:

  • внутренний контур, как правило, выполняется из жароустойчивого материала (нержавеющей стали), поэтому он способен выдерживать высокие температурные показатели;
  • сэндвич трубы обладают антикоррозийными свойствами, поэтому она способна переносить воздействие конденсата, который образуется в канале из-за разницы температур;
  • промежуточная прослойка базальтового утеплителя надёжно предохраняет наружную трубу, выполненную из оцинковки, от перегрева;
  • конструкция таких изделий предохраняет утеплитель от попадания влаги;
  • сэндвич каналы способны обеспечить нормальные показатели тяги в системе.

Сендвич -трубы изготавливаются из различных видов стали, а в качестве утеплителя, в основном, применяется минвата

Конец дымового канала, как правило, выходит на крышу и может быть оснащён следующими конструктивными элементами:

  • грибок. Необходимый элемент конструкции, который выполняет защитную функцию, предохраняя канал от мусора, а также за счёт аэродинамической конструкции обеспечивает подсос воздуха;
  • искрогаситель. Устройство, которое необходимо для улавливания искр, вырывающихся вместе с дымом из канала. Искрогаситель предохраняет кровлю, смонтированную из горючих материалов, а также близлежащие постройки с насаждениями от внезапного воспламенения;
  • флюгер. Устройство, которое измеряет направление ветра, а также служит в качестве декоративного элемента на крыше.

Структура сэндвич дымохода позволяет прокладывать его не только внутри дома, но и выводить канал через стену, чтобы большая его часть располагалась на улице. Однако наиболее эффективный вариант монтажа такой дымоотводной трубы — внутридомовой.

Строительство и использование бутербродов

Для организации естественной механической вытяжки воздуховоды должны соответствовать ряду требований.

Основные из них:

  • возможность поддерживать необходимое давление воздуха в системе;
  • поддержание необходимой теплоизоляции.
  • гарантировать свободный проход воздуха внутри системы вентиляции;
  • гарантировать герметичность вентиляционной системы;

Для обеспечения соответствия требованиям в зависимости от климатических условий, типа и назначения построек используются разные типы вентиляционных труб.

Толщина изоляционного слоя зависит от необходимой рабочей температуры внутри вентиляционной системы. Кроме того, диаметр и размер используемых труб влияют на толщину утеплителя

Сэндвич-трубы используются не только для устройства вентиляции, но и для:

  • многоквартирные дома в северных регионах страны;
  • здания для хранения зерна.
  • производственные здания, внутри которых ведутся работы с высокой теплоотдачей (металлоплавильные цеха, стекольные цеха);
  • частные дома, где он используется как камин – для отвода воздушных масс от отопительных приборов (печей, каминов, котлов);

Необходимые свойства изделия приобретают благодаря особой технологии изготовления многослойных труб. Также за счет своей конструкции, характеристика которой будет рассмотрена ниже, эти трубы подходят для подключения отопительного оборудования. В этом случае их используют как дымоходы для вывода дыма из помещения.

По своей конструкции «сэндвичи» состоят из двух трубок разного диаметра, изготовленных из листа высоколегированной нержавеющей стали. Соединение между ними производится аргонной сваркой. Пространство между двумя трубами заполнено специальным теплоизоляционным материалом, часто из базальта, шириной от 25 до 60 миллиметров.

Это устройство позволяет поддерживать температуру вытяжного воздуха внутри трубы, не охлаждая ее заранее. Таким образом поддерживается нормальная тяга для удаления воздуха из помещения.

Следует отметить, что базальтовая вата, используемая для изоляции сэндвич-труб, выдерживает температуру до 1115 ° С. В то же время она является негорючим веществом и плавится при достижении высокой температуры. Поэтому неудивительно, что «бутерброды» так популярны при строительстве каминов.

В настоящее время на рынке представлен достаточно большой выбор сэндвич-труб различного диаметра. Уникальность их сборки заключается в возможности прокладки труб через труднодоступные переходы и возможности соединения между собой сэндвич труб разного диаметра

В зависимости от условий, в которых будет использоваться многослойная труба, выбирается разная толщина утеплителя.

Кроме того, сэндвич-трубы могут изготавливаться из стальных листов из жаропрочной стали, что особенно актуально для использования в местах с высокими температурами воздушных масс.

Самостоятельная установка

Собрать сэндвич вентиляцию можно самостоятельно, без профессиональной помощи. Для этого нужно подготовить все элементы трубопровода, ознакомиться с этапами проведения работ.

Основные детали дымохода:

  1. Колено под углом 90 градусов.
  2. Переходник для соединения патрубков с печью или котлом.
  3. Деталь с герметичной крышкой, через которую можно выполнять чистку системы.
  4. Тройник для перехода от горизонтали на вертикаль.
  5. Механизм для спуска конденсата.
  6. Тройник с углом 45 градусов.
  7. Если нужно обойти сложные места, отводы под углом 45 градусов.
  8. Заглушка для защиты утеплителя трубы от попадания влаги.
  9. Хомуты для усиления соединений отдельных элементов.
  10. Кронштейны для закрепления трубок на стенах.
  11. Магистральные элементы (зависимо от длины, сложности трубопровода).
  12. Конусная крыша.
  13. Конус, которой накрывает конец дымохода.

После покупки всех деталей, можно приступать к подготовке.

Перед монтажом труб сэндвич дымохода необходимо выполнить подготовку. Она включает несколько действий:

  1. На листе бумаги начертить готовый трубопровод. Продумать, где он будет изменять направление для обхода других коммуникаций.
  2. Проделать отверстие в крыше, стенах, потолке. В этих местах поверхности нужно усилить.
  3. Нанести разметку дымоходного контура.
  4. Установить опорные элементы.

Виды соединения

Часто при монтаже дымохода трубы соединяют «в раструб». Для герметизации стыков, применяется специальный жаростойкий герметик. Для усиления соединений, можно использовать специальные муфты.

Существует два варианта расположению трубы сэндвич:

  1. Вывод дымохода через крышу. Стандартный способ, подразумевающий создание отверстий в перекрытиях, кровле.
  2. Вывод дымохода из сэндвич труб через стену. Это позволяет уменьшить нагрузку на перекрытия, однако требует больше материалов на изготовление трубопровода.

Когда расположение выбрано, можно точно рассчитать количество требуемых деталей для изготовления системы.

Дымоход выведен через стену

Порядок сборки дымохода сэндвич:

  1. Когда отверстия в перекрытии, кровле сделаны, можно приступать к сборке. В первую очередь устанавливается специальный переходник между нагревательным оборудованием, трубой.
  2. Устанавливаются остальные элементы до перекрытия.
  3. В отверстии закрепляется специальных переходник, который имеет два пластины, патрубок.
  4. На месте выхода трубы из кровельного материала должна быть установлена конусная крыша или лист нержавеющей стали с отверстием.
  5. Все стыки, соединения, места выхода дымохода должны быть загерметизированы. Для большей защиты от возникновения воспламенения нужно дополнительно теплоизолировать перекрытия, место соприкосновения с кровлей.
  6. Наращивание трубок выше кровли рассчитывается по СНиП.

Если нужно соединить сэндвич трубу со старым кирпичным дымоходом, нужно купить специальный переходник. По окончания работ следует проверить надежность удержания цельной конструкции кронштейнами, зажать хомуты. Выполнить проверку герметичности системы. Для этого достаточно поджечь небольшое количество топлива, подождать 15–20 минут. Осмотреть все стыки на наличие утечек дыма.

Что нужно знать при выборе дымохода из нержавейки (сэндвич-дымохода)?

Сэндвич трубы получают большую популярность с течением времени. Связано это с их надежностью, стойкостью к атмосферным явлениям, герметичностью соединений. Простой монтаж позволяет сэкономить на помощи профессионалов. Для владельца частного дома достаточно выбрать марку стали, вид утеплителя, купить все элементы трубопровода, выполнить работы по инструкции.

Дымоход можно вмонтировать как в печку, так и в теплообменный бак. Расположить его в помещении и вывести на улицу можно как угодно: в боковую стену и вверх, напрямую в потолок и т. п. Главное, чтобы была тяга.

Для того чтобы максимально экономно пользоваться печкой в бане, от неё напрямую идёт металлическая труба, на которую уже монтируется сэндвич. В этой трубе температура практически не отличается от температуры печки, поэтому такая система выгоднее. Чтобы излучение было мягче, но тепло не уменьшалось, на трубе делают сетку, в которую помещают камни. Они также хорошо просушат парилку после того, как печка погаснет.

Устройство сэндвич вентиляции

Сэндвич трубы называются так неспроста – конструктивно они представляют собой две трубы, одна из которых находится внутри другой. Для производства таких труб используется листовая высоколегированная нержавеющая сталь, которая соединяется при помощи аргонной сварки. За счет этой технологии изготовления трубы приобретают необходимые свойства.

Свободное пространство между трубами не пустует – в нем находится слой теплоизоляционного материала. Как правило, в качестве утеплителя используются различные варианты материалов на основе базальта. Толщина теплоизоляции зависит напрямую от диаметра дымохода и габаритов используемых труб. Кроме того, на толщину утеплителя влияет температура рабочей среды в системе.

Утепленные вентиляционные трубы из оцинкованной стали или нержавейки могут иметь разные размеры, меняющиеся в зависимости от толщины уплотнителя и условий эксплуатации дымохода. Трубы разных размеров подходят для работы в определенных условиях, поэтому при выборе материала нужно иметь хотя бы общее представление о характеристиках теплового оборудования. Для обустройства вентиляции также может использоваться конструкция из особой жаростойкой стали. Данный материал применяется в мощных системах, работающих на газу или твердом топливе.

При выборе дымохода нужно отталкиваться от условий, в которые ему предстоит работать. Для работы твердотопливного оборудования стоит использовать жаростойкие сэндвич трубы, а в отопительных системах, работающих на газу, в большинстве ситуаций вполне достаточно труб, выполненных из простой стали.

Как выбрать

Комплектующие для дымохода из сэндвич-труб

Трубы для котельной типа сэндвич выбирают исходя из следующих характеристик:

  1. Во-первых, это качество материала изготовления. От прочности стали зависит долговечность дымоходной конструкции.
  2. Во-вторых, степень заполнения дымоходных труб тепловой изоляцией. Материал должен выдерживать температуру как минимум +700 °C. Не советуется выбирать низкотемпературные наполнители, например, стекловолокно в качестве теплоизоляции, так как оно выдерживает нагрев максимум 350 °C.
  3. В-третьих, качество швов сварки. Сварка лазером лучше всего подойдёт для дымохода в системе твердотопливного котла отопления. Такая сварка на 100 % обеспечивает герметичность. Если на трубе есть катаный шов, то данный «сэндвич» будет использоваться только для газового котла.

Помните, что слой трубы изнутри должен выполняться только из нержавейки. Нержавеющая сталь обеспечивает устойчивость труб к высоким температурам и появлению паров влаги. При изготовлении поверхности из оцинкованного металла, данные дымоходы можно применять только в отопительных системах котлов от газа.

Диаметр сэндвич-труб

Диаметр сэндвич-трубы для дымохода – это диаметр трубы изнутри. Есть разные виды дымоходов. Популярными стали размеры 115х200 мм, 120х200 мм, 150х200 мм (диаметр внутренней и внешней трубы соответственно).

Проводка сэндвич дымохода через потолок

При монтаже дымоотводной коммуникации, состоящей из сэндвич труб, через кровлю необходимо учесть расположение балок перекрытия, а также взять во внимание стропильную систему крыши. Определение точки, в которой будет проходить труба, выполняется между этими конструктивными составляющими здания

Минимальная дистанция от внешнего контура сэндвич трубы до горючих материалов, расположенных в доме, должно быть не менее 130 мм (если горючий материал защищён теплоизолятором). Как правило, для соблюдения данного правила часто приходится прибегать к использованию сорокапятиградусных углов.

Первый сегмент сэндвич дымохода в обязательном порядке должен быть выполнен из материала, который способен выдерживать максимальные температуры. Это связано с тем, что первая труба контактирует непосредственно с отводом котла. Далее, монтируется переходник на сэндвич и только потом начинается прокладка сэндвич труб.

Как выполнить отверстие в потолочном перекрытии и организовать ППУ? Рассмотрим этот процесс поэтапно:

  1. В первую очередь определяется место в котором будет проходить дымоходная коммуникация из сэндвич труб. Точка прохода трубы должна находиться между балками и должна учитывать расположение стропильной системы.
  2. Установка сэндвич трубы через потолочное перекрытие выполняется в соответствии со всеми необходимыми строительными нормами, а также правилами пожарной безопасности. После определения места, где будет проходить сэндвич труба, необходимо приступить к организации отверстия, выполнив предварительную разметку.
  3. После того как отверстие будет готово, нужно обезопасить его края в соответствии с пожарными нормами. Для этого рекомендуется оббить края термоустойчивым изолятором (например, минеритом). Фиксация негорючего материала к торцам отверстия выполняется посредством гвоздей или же саморезов. От внешнего контура сэндвич конструкции до края потолочного перекрытия должно соблюдаться расстояние в 25 см.
  4. Монтируется потолочный проходной узел или ППУ. Организация короба производится довольно просто: как правило, в нём имеются уже готовые, заводские отверстия.
  5. Крепим короб к потолку посредством саморезов.
  6. Далее необходимо протянуть сэндвич конструкцию через готовый ППУ. Труба должна быть протянута и зафиксирована в строго вертикальном положении, без каких-либо отклонений.
  7. Свободное пространство в коробе заполняется теплоизоляционным материалом. Для этого хорошо подходит минеральная вата или керамзит.
  8. В конце необходимо позаботиться о внешнем виде конструкции. С лицевой стороны необходимо закрыть отверстие с трубой листом, выполненным из нержавеющей стали. Между потолком и нержавеющим листом обязательно необходимо разместить небольшой слой теплоизолятора.

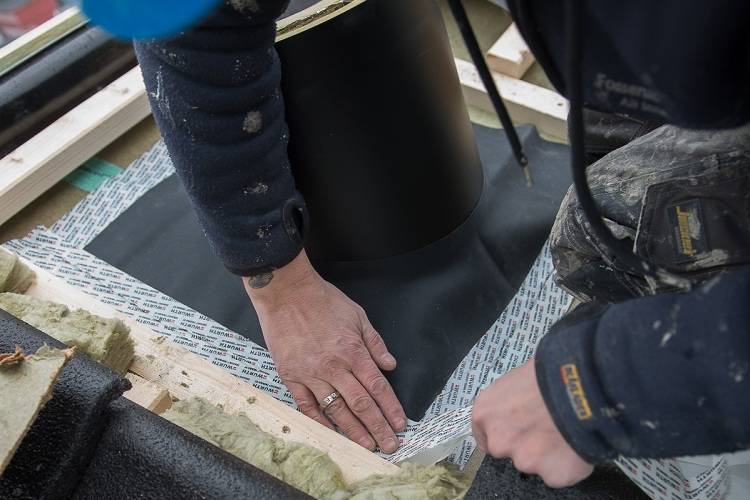

Важным моментом при выводе трубы через крышу является гидроизоляция места выхода

Особенности монтажа

Собирать сэндвич дымоход следует так, чтобы широкая часть внутренней трубы была направлена вверх. У профессионалов этот способ получил название «по конденсату».

Дым в такой конструкции поднимается вверх, а конденсат стекает вниз. Внешняя труба располагается широким концом книзу («по дыму»).

Дымоходы делятся на приставные и внутренние. Плюсы приставного дымохода:

  • Легкость обслуживания,
  • Расположение вне жилого помещения;
  • Нет необходимости устраивать узлы переходы через перекрытия.

Если вы все же решили установить дымоотвод внутри дома — тоже есть определенные плюсы. Он будет меньше подвергаться атмосферным воздействиям, и следовательно, прослужит дольше.

Монтаж дымохода следует вести снизу вверх, по направлению дыма. Присоединении обязательно использовать жаростойкий герметик.

Минимальное расстояние от корпуса дымоотводящей системы до потолков и конструкций перекрытия –перечисленный в СНИП (см. выше). Нарушать требования нельзя, это чревато возникновением возгорания конструкции.

Наклонные участки должны быть гладкими, с сечением не меньше сечения вертикального дымового канала.

Производители и цены

По отзывам покупателей и строителей, рекомендуется покупать продукцию нескольких отечественных и зарубежных производителей:

  1. Компания «Балтвент» выпускает только качественные трубы и фитинги, благодаря проверке качества на протяжении всего цикла производства и практически полной автоматизации. Налажен выпуск стальных, нержавеющих и эмалированных деталей дымоходов.
  2. Завод «Вулкан» специализируется на производстве деталей дымоходов для всех видов печей, каминов и котлов. Такие конструкции, дополнительно оснащаются водогрейным устройством, которое устанавливается непосредственно на дымоход.
  3. Итальянский производитель «Буфилл» выпускает вентиляционные устройства на протяжении столетия. Товар сертифицирован и соответствует всем требованиям СНиПа и ППБ.
  4. Российская компания «Феррум» выпускает детали для мощных установок, работающих на газе и твердом топливе.
  5. Фирма «Теплов и Сухов» производит сэндвич дымоходы для бань, частного и многоквартирного строительства.

Цена на сэндвич трубы для печи зависит от множества факторов. Для расчета конструкции частного дома, за основу принимается длина дымохода в 5 м. В среднем, качественные детали или полный комплект от ведущих производителей обойдется в 20000 рублей.

Но можно найти в интернете трубы, стоимость которых всего 280 р за погонный метр. Поэтому рекомендации и выбор зависят от суммы, которую вы готовы затратить на покупку деталей. Причем, если вам понадобятся сэндвич трубы под цвет вашей крыши, такая покупка изначально будет стоить дороже на 20%.

Как вывести дымоход через межэтажное перекрытие

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

Важные моменты при установке дымохода своими руками

Внутреннюю конструкцию дымохода используют для строительства систем отопления на базе котлов обогрева либо каминов. Данные системы, как правило, устанавливают внутри стен. После завершения установки дымоходы закрывают в толще стены и декорируют. Преимущества данной системы в том, что она не подвержена образованию конденсата и отлично защищена от попадания атмосферной влаги. Проходящие через дымоход продукты горения имеют высокую температуру. И участок стены, проходящий рядом с дымоходом, очень сильно нагревается и может даже загореться. Поэтому внутренние дымоходы не стоит устанавливать в стенах из легковоспламеняющихся строительных материалов. Данные системы также не рекомендованы для мощных котлов.

Внешний дымоход устанавливают на промышленных предприятиях с большими отопительными системами. Их принято устанавливать на площади отапливаемого помещения свыше 600 кв.метров. Такой дымоход также монтируют, если установка внутреннего дымохода сопряжена с рядом трудностей. Например, в помещении с бетонными перекрытиями и стенами легче будет пробить плиту, чем выдалбливать канал в стене.

Установка дымоходов из нержавеющей стали и чугуна

Простой и дешевый способ устройства дымохода – это установка металлической трубы.Монтаж можно разделить на несколько этапов:

  1. Подготовка канала под дымовую трубу;
  2. Установка дымохода;
  3. Монтаж изоляции вокруг трубы.

Канал под металлическую трубу необходимо выполнять в несколько раз больше ее диаметра. Чтобы осталось место для изоляционного материала.

Установка дымохода

Перед установкой дымохода нужно подогнать все трубы по длине. Получившуюся конструкцию необходимо разместить в заранее подготовленном канале. Далее подключить к системе конденсатор и печку. Финишем считается установка оголовка.

Для жесткой фиксации трубы, ее крепят к стене через каждые полтора метра.

При установке стальных либо чугунных труб нужно предусмотреть хорошую теплоизоляцию трубы дымохода. Это позволит избежать возгорания прилегающих перекрытий из-за прохудившейся дымоходной трубы. Для качественной изоляции металлической трубы применяют огнеупорную глину. При помощи глины производят и декорирование мест стыков трубы и дымохода.

При использовании металлической трубы, нужно крепить ее к перекрытию через каждые полметра. Помимо этого, посадочные отверстия необходимо делать шире, около двух диаметров трубы.

Установка труб дымохода из чугуна оправдана, так как такие трубы прослужат гораздо дольше. Но их установка связана с определенными затруднениями. Например, резать чугунную трубу можно только при помощи болгарки.

Установка сэндвич-дымоходов своими руками

Комбинированные дымоходы, выполненные из нескольких материалов, отлично заменяют обычные металлические трубы. Многослойные конструкции позволяют надежно изолировать перекрытия от перегрева продуктами горения печи. При монтаже данного дымохода не нужна дополнительная изоляция, в результате чего посадочные отверстия выполняют равными диаметру трубы.

При установке металлических труб они монтируются как матрешки, а для фиксации колен трубы не потребуется дополнительных крепежей. Колена трубы в данных дымоходах соединяют между собой с помощью строительного клея.

Трубы дымохода очень чувствительны к конденсату, поэтому их не используют при установке наружных дымоходов. При правильной установке сэндвич-дымохода труба прослужит до 60 лет.

Самостоятельная установка наружного дымохода

Оптимальным материалом трубы наружного дымохода будет нержавеющая сталь. У нее незначительный вес и она хорошо поддается обработке простыми инструментами.

Для монтажа наружного дымохода из нержавеющей трубы необходимо следующее:

  • Пробить в трубе, прилегающей к котлу, отверстие. Располагаться оно должно в полуметре от верхней части отопительной системы;
  • Разместить на наружной стене элементы крепежа на расстоянии метра друг от друга;
  • Подсоединить входную часть дымохода к котлу;
  • Вывести изогнутое колено трубы из комнаты;
  • Установить конденсатор;
  • Зафиксировать трубу на стене;
  • Установить оголовок дымохода и его защиту.

На этом установка наружного дымохода завершена. Надеемся, что наша статья поможет вам разобраться с установкой и выбором дымоходной трубы.

Клей и герметик

Монтажный клей-герметик для установки сэндвич-панелей должен соответствовать условиям эксплуатации, выдерживать температурные перепады, быть устойчивым к воздействию влаги. Под такие требования наилучшим образом подходят полиуретановые разновидности клея-герметика, хорошо выдерживающих вибрационные, температурные или механические нагрузки.

Материал держит деформацию до 20%, выдерживает перепады температур от -30° до +95°, обладает высокой упругостью, устойчивостью к химическим соединениям. Единственным, но веским недостатком клея-герметика является его дороговизна, но, учитывая единовременный характер этих вложений, вопрос вполне решаем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
