Принцип работы и основные элементы электрической дрели

Дополнительные приспособления

С помощью специальных устройств различного назначения для дрели можно расширить функциональные возможности этого универсального инструмента. Приобретать их надо отдельно, но вы никогда не пожалеете о потраченных средствах, потому что специальные насадки превращают обыкновенную дрель в шлифовальную машинку или мини-точило для домашних нужд. При помощи угловых насадок можно работать инструментом в труднодоступном месте или превратить его в резак по металлу, установив насадку с оригинальным названием сверчок.

Специальные направляющие делают возможным работу строго под прямым углом, для вертикального сверления используются специальные кондукторы или заводского изготовления стойки, превращающие дрель в сверлильный станок.

Независимо от того, какую модель использует пользователь, она требует постоянного ухода: после проведения любых, даже самых кратковременных работ, необходимо протереть корпус изделия от попавшей пыли, обращая особое внимание на вентиляционные отверстия — чтобы пыль и мелкие отходы от сверления не попадали вовнутрь изделия. Если вы долгое время не собираетесь использовать дрель, то все металлические части надо смазать тонким слоем технического масла — это защитит их от воздействия вездесущей коррозии

Проводите периодические осмотры внутренних деталей, особенно это касается щеток электродвигателя — не допускайте их предельного износа. Если вы будете выполнять эти рекомендации, то ремонт вашему инструменту в ближайшем будущем не понадобится

Если вы долгое время не собираетесь использовать дрель, то все металлические части надо смазать тонким слоем технического масла — это защитит их от воздействия вездесущей коррозии. Проводите периодические осмотры внутренних деталей, особенно это касается щеток электродвигателя — не допускайте их предельного износа. Если вы будете выполнять эти рекомендации, то ремонт вашему инструменту в ближайшем будущем не понадобится.

Использование дрели техническое обслуживание

Установка сверла

Если заготовка не является устойчивой, закрепите ее с помощью зажимов или в тисках. Удалите из этой зоны любые препятствия, такие как крепежные детали для сверления. При сверлении в стене сначала проверьте наличие электрической проводки и другие скрытые опасности. Установите бит и установите скорость сверления, следуя инструкциям производителя.

Если вы используете удлинитель, убедитесь, что он имеет нужную длину и номинальные характеристики.

Правило сверления

Расположите сверло на заготовке под углом 90 градусов. Держите дрель обеими руками, не блокируя вентиляционное отверстие. Удерживайте шнур питания на одной стороне или позади себя. Медленно нажмите триггерный переключатель, увеличивая давление после появления отверстия.

Избегайте напряжения двигателя. Извлеките сверло до отпускания триггерного переключателя. После каждого использования дрели выключайте или отключайте его от розетки и извлекайте сверло.

Продувка сжатым воздухом

Очистите патрон ватным тампоном, смоченным в растворителе для краски. Продуть сжатым воздухом через вентиляционные отверстия для удаления пыли и мусора.

Всегда используйте подходящие сверла для типа сверлящего материала; заменяйте поврежденное сверло. Чтобы снять сверло, откройте патрон достаточно широко, с помощью ключа, поставляемого с дрелью.

Перед установкой сверла удостоверьтесь,что патрон чистый и достаточно широко открыт, чтобы соответствовать его размеру. Вставьте сверло как можно дальше в патрон, центрируя его. Закройте патрон вручную и затяните ключом, убедившись, что сверло сбалансировано и плотно закреплено.

При сверлении в твердый материал или в течение длительного периода времени, двигатель может перегреваться.

С помощью вентилируемого модуля, вы можете охладить двигатель, запустив дрель без нагрузки.

Правило сверления металла

Перед использованием лопаточного долота, по рекомендации производителя сделайте отверстие для начала работы. При сверлении отверстий в металле, на кончик наконечника распылите несколько капель смазочно-охлаждающего масла для уменьшения трения.

Перед сверлением в каменную кладку, разбрызгайте воду на поверхность, чтобы охладить долото и уменьшить пыль. Однако, не брызгайте воду на дрель и не погружайте ее в любую другую жидкость.

Виды неисправностей

К типичным видам поломок относится:

  1. Сбой в работе статора или якоря (элементов двигательной системы).
  2. Непригодность щеток для работы (их поломка или износ).
  3. Неполадки работы реверсного переключателя или регулятора.
  4. Непригодность опорных подшипников.
  5. Некачественный зажим, который находится в патроне дрели.

Замена щеток

Важно, чтобы все запчасти были качественными и надежными. В некоторых случаях приходится производить замену детали, чтобы инструментом можно было в дальнейшем работать. К примеру, часто щетки приходят в негодность, что ухудшает работу дрели

Таким образом, износ щеток, которые располагаются в двигателе, является самой распространенной неполадкой

К примеру, часто щетки приходят в негодность, что ухудшает работу дрели. Таким образом, износ щеток, которые располагаются в двигателе, является самой распространенной неполадкой.

Щетки находятся в щеткодержателях с двух сторон от редуктора.

Однако эту проблему можно решить, не выходя из дома. В большинстве случаев заменить такой элемент инструмента можно без разбора его корпуса. В зависимости от модели, следует просто выкрутить заглушки из окошек для установки, а затем прикрутить новую щетку. Старые модели дрели предполагают ремонт с разбором корпуса. То есть вам необходимо аккуратно снять корпус, достать щеткодержатели и извлечь из них изношенные щетки.

Такую деталь инструмента вы сумеете приобрести в любом строительном магазине. Иногда дрель продается с комплектом, который включает в себя запасные запчасти. Не нужно ждать, пока щетки износятся полностью (размер щетинок значительно уменьшается). Старайтесь не допускать этого, так как между щеткой и пластинами коллектора увеличивается щель – тогда придется менять и якорь. Что происходит с дрелью, если вовремя не заменить щетку? Наблюдается искрообразование при использовании инструмента, при этом пластины коллекторные начинают достаточно сильно нагреваться и постепенно отходят от основания самого коллектора. Таким образом, приходит в неисправность и якорь.

Как определить необходимость замены щеток? Опытные мастера знают, что первый признак износа – повышенное искрообразование, которое вы можете увидеть в вентиляционных прорезях конструкции всей детали. Другим признаком непригодности элемента инструмента считаются хаотичные движение и дергание во время работы.

Проводка или статор

Инструменты для ремонта шнура дрели: отвертка, бокорезы, индикаторная отвертка, мультиметр, изолента, паяльник, набор для пайки.

Ремонт дрели касается и сетевого шнура. Работоспособность шнура можно проверить и омметром. Проверка происходит следующим образом: один щуп вы подключаете к контакту сетевой вилки, а второй – к жиле шнура. Если вы заметили отсутствие сопротивления, необходимо менять сетевой провод.

Следовало бы провести диагностику двигателя, чтобы удостовериться в годности деталей дрели. На втором месте, после поломки щетки, находится якорь. Как правило, статор и якорь выходят из строя по 2 причинам: неправильное использование инструмента и некачественный провод. Производители делают моточные провода с удвоенной изоляцией и покрывают их термостойким лаком, что продлевает дрели срок службы. Помните, что дешевые строительные инструменты не всегда качественны и надежны. Поэтому нельзя экономить на них, чтобы не возникало неполадок в первые месяцы эксплуатации. Однако неправильное использование дрели вредит не меньше. Если вы перегружаете дрель (не даете перерывов в процессе работы, дрель не успевает остывать и перегревается), вскоре возникнет необходимость делать ремонт. Монтаж заключается в перемотке статора и якоря, но работа без специального оборудования невозможна вручную. Лучшим вариантом будет замена детали инструмента полностью, но произвести ремонт самостоятельно сумеет только мастер.

Чтобы заменить статор или ротор дрели, вам следует разобрать дрель. Сначала отсоединяете все провода, затем щетку и приводную шестерню (по мере необходимости). Далее извлекаете двигатель вместе с его составляющими – опорными подшипниками. В завершение ремонта производите замену непригодной части инструмента и собираете все детали обратно. Определить сбои в работе якоря можно по характерным признакам; специфическому запаху и повышенному искрообразованию.

Возможные неисправности инструмента

Для начала необходимо ознакомиться с основными типами неисправностей электродрелей. Они могут быть:

  • Электрическими. Чаще всего поломки связаны с электроникой. Бывают случаи, когда инструмент начинает искриться из-за перегрузки. Некоторые модели Bosch PSB перестают функционировать из-за стачивания щеток.
  • Механическими. Иногда из строя выходят подшипники или редукторный механизм. В подобных ситуациях поможет только полная замена сломанных деталей.

Алгоритм поиска и устранения поломок электрической части

При поиске поломки рекомендуется придерживаться определенного алгоритма, с помощью которого удастся быстро отыскать неисправность:

Если устройство полностью не включается, надо вскрыть корпус и проверить соединение кабелей. Возможно один из них оторвался от электросхемы и поэтому не происходит включение устройства.
Если с проводами все хорошо, необходимо проверить тумблер выключателя

В некоторых устройствах от Бош и Makita со временем появляются следы окисления и прибор перестает работать.
Осматривая устройство, особое внимание надо обратить на щетки. Они должны надежно прижиматься к ротору.

Принцип работы и основные узлы

Своим появлением дрель обязана востребованностью при подземном бурении для замены ручного труда на автоматизированный. В 1870 году американским изобретателем Саймоном Инджерсоллом была представлена прародительница ударной дрели. В своей работе инструмент использовал паровой привод и бур. Появление электродвигателей в конце XIX столетия позволило усовершенствовать инструмент. Так, в 1889 году инженер Артур Джеймс Арнот предложил использовать электродвигатель совместно со сверлом, и уже в 1895 году появился инструмент, свободно удерживающийся при работе в руках.

В начале 1917 года Артур Арнот, работающий на компанию BLACK&DECKER, подключив к дрели кнопку и добавив пистолетную рукоятку, сделал устройство одним из самых популярных электроинструментов в мире. С тех пор конструкция электродрели не претерпевала кардинальных изменений.

Классическая дрель работает только в режиме сверления, но с развитием технологии изготовления современные устройства стали комплектоваться режимом удара. При подключении к сети 220 вольт редукторная дрель, преобразовывая электрическую энергию в механическую, заставляет патрон, присоединённый к механизму устройства, совершать вращательное движение. Число оборотов патрона управляется с помощью реостата, вмонтированного в кнопку включения, а направление вращения устанавливается реверсом. Сверло, зажимаемое в патрон, из-за своей формы и под действием большой скорости оборотов легко выполняет отверстие в твёрдом или мягком материале.

Для осуществления удара в приспособлении используются возвратно-поступательные движения, возникающие из-за работы мотора. На оси расположения патрона устанавливается храповик, представляющий зубчатое кольцо, а на корпусе выполняются зубцы, создающие упор. Когда ударная дрель переключается в режим «сверление с ударом», храповик зацепляется за упор, а затем с него соскальзывает. Вал совершает удары в вертикальном направлении.

Основными частями сверлильного инструмента являются:

  • конденсатор;
  • кнопка запуска и остановки двигателя;
  • устройство контроля оборотов;
  • реверсный переключатель;
  • подшипники;
  • электродвигатель;
  • устройство охлаждения двигателя;
  • редуктор;
  • возвратная пружина;
  • зажимной патрон;
  • корпусные элементы.

Таким образом, узлы электродрели разделяются на электрические и механические модули. При этом следует учитывать, что ударный узел обладает невысокой производительностью и при частом использовании такого режима в работе быстро изнашивается.

Электродвигатель устройства

Двигатель является основным элементом устройства, приводящим в действие редуктор инструмента. Состоит он из статора и ротора, при этом ротор является подвижной частью, а статор, соответственно, нет. В конструкцию ротора входит якорь с коллектором. Якорь — это элемент двигателя, собранный из стальных пластин. На них наматываются обмотки из проводящего электрический ток материала — меди. Коллектор представляет собой цилиндр. Изготавливается он из диэлектрика и проводящих ток пластин, к этим пластинам и подключаются обмотки якоря.

Ремонт своими руками редуктора дрели

Если возникает необходимость разобрать инструмент (поломка, просто замена детали или иная причина), то имеет смысл обратить внимание на редуктор и оценить, в каком он техническом состоянии. Возможно, в нем износились некоторые части трансмиссионного механизма

У большинства дрелей редуктор устроен довольно просто – две плоские шестерни, которые изготовлены из металла либо твердого пластика. Для диагностики стоит заблокировать шпиндель двигателя и постараться провернуть шестерни

При этом важно оценить степень люфта, а также проверить, есть ли проскок в разных точках передачи

Когда речь идет о профессиональном инструменте, то редуктор может быть снабжен переключателем передач либо в его составе присутствует регулируемая предохранительная муфта. Только эти детали не ремонтируются. Поэтому приходится устанавливать новые.

Чтобы заменить шестерню, не обойтись без помощи съемника стопорных колец

При снятии детали важно не потерять шпонку, так как замену ей подыскать очень трудно. В ходе проведения своими руками ремонта ударной дрели, когда редуктор уже разобран, следует достать якорь полностью, что позволит оценить плавность хода и проверить наличие люфта в подшипниках

Вооружившись шилом, можно снять защитные крышки сепаратора, дабы удостовериться в его сохранности. Для оправки лучше всего выбрать медную трубку либо деревянный брусок с продольным отверстием.

Выполнив манипуляции с редуктором, нужно удалить остатки смазки и заполнить камеру новой молибденовой пастой (до 2/3 объема). Перед тем как проводить сборку в обратном порядке, стоит убедиться в отсутствии посторонних предметов.

Схема расположения деталей

Если вы знаете устройство дрели и принцип работы инструмента, то самостоятельный ремонт изделия вас не затруднит.

Независимо от модели или производителя, все эти электрические инструменты состоят из типового набора основных компонентов.

  1. Сетевой кабель. Многие из пользователей не обращают на шнур подсоединения инструмента к сети должного внимания, а ведь по статистикие 50% неисправностей электрических изделий происходят из-за него. Шнур легко ломается во время эксплуатации, его частые места обрыва — это вход в рукоятку устройства и место пайки контактов на пусковой кнопке. Дефект часто случается из-за подвижности всего блока кнопки.
  2. Конденсатор. Эта небольшая деталь прямоугольной формы расположена в рукояти дрели и предназначена для подавления возникающих помех от искрения.
  3. Пусковая кнопка. Одно из самых слабых мест — при возникновении проблем в электрической части изделия тестируется сразу после кабеля.
  4. Статор электрического двигателя. При коротком замыкании у него может произойти пробой обмотки — весьма неприятный случай, надо перематывать всю обмотку. Внутри находится ротор или якорь.
  5. Опорный подшипник.
  6. Узлы расположения щеток электродвигателя. Щетки делаются из прочного графита и стираются от долгой эксплуатации, они могут быть виновны в неисправности электрической части изделия — при работе в нормальном режиме каждая из них искрит. Частые неполадки — пыж из пыли между телом щетки и ротором.
  7. Коллектор. Если его контакты чистые, то вращение ротора плавное.
  8. Корпус изделия.
  9. Вентилятор. Он предназначен для постоянного охлаждения электрического двигателя дрели.
  10. Переключатель режимов.
  11. Редуктор. Всегда присутствует в любой модели, т. к. патрон напрямую не одевается на ось ротора.
  12. Самая крупная шестеренка редуктора. Частые неисправности: попадание в смазку пыли и инородных частиц, из-за этого она теряет свои свойства, а редуктор быстро изнашивается и требуется его замена.
  13. Два подшипника патрона. Именно на них приходится самая большая нагрузка, поэтому они нуждаются в периодическом осмотре и техническом обслуживании — снятие, промывка, замена смазки.
  14. Ось, на которой крепится патрон. В моделях дрели-перфоратора у нее есть возвратная пружина.
  15. Патрон изделия. Его цанговый механизм для зажатия сверла или различных насадок может быть быстрозажимного вида или зажиматься специальным ключом.

Любой ремонт дрели своими руками необходимо начинать с визуального осмотра всех деталей. Принцип здесь действует простой — от простого к сложному, т. е. сначала проверяем шнур, проводку, контакты, разные крепления, потом начинаем тестировать блоки и двигатель. До полной разборки изделия не всегда доходит, но практически к такому развитию событий надо быть готовым. Как разобрать конкретную модель, поможет инструкция по эксплуатации.

Кнопка шуруповерта принцип работы и конструкция

Напряжение от АКБ подается на двигатель через кнопку. Кнопка используется не только в качестве устройства для замыкания контактов.

На кнопку возлагаются следующие задачи:

  1. Замыкание контактов проводов «плюс» и «минус», за счет которых подается питание на двигатель
  2. Реверс — смена полярности контактов проводов, поступающих на двигатель. Это позволяет обеспечивать вращение вала двигателя в разных направлениях
  3. Регулировка скорости в зависимости от усилия нажатия на кнопку пуска

Задача кнопки в том, чтобы обеспечить плавную подачу напряжения на двигатель инструмента при нажатии пускового курка.

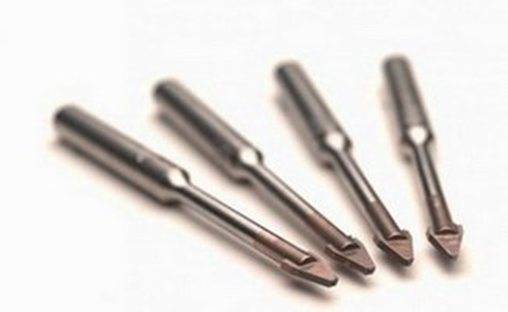

Типы сверл

Сегодня промышленность выпускает универсальные сверла, которые можно использовать для сверления дерева, металла и твердого пластика. Но иногда надо иметь специальные сверла для дрели, чтобы быстро просверлить отверстия в бетоне, керамической плитке, металле, делать большие отверстия в древесине, например, сделать аккуратную врезку нового замка в дверь.

Для этого есть спиральные и плоские сверла. Хорошо показали себя ударного типа сверла для кирпича и бетона, алмазные — для сверления по керамике и большого диаметра круговое сверло для проделывания отверстий в кафельной плитке, чтобы провести трубы для воды.

Неисправности электрической части

Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.

Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.

Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части

Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части

На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.

Статья по теме: Энергоаудит зданий

Навигация по записям

Кнопка пуска двигателя электродрели Как обидно когда в самый неподходящий момент ломается что то. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса.

Как отсоединить старую кнопку?

Сетевой провод Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента — это контактная проблема. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Такова схема подключения. Обычно они имеют такое же положение на статоре, как на рисунке.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Последних там содержится в количестве двух, а их расположение — друг напротив друга. При этом подсчет мощности — достаточно простое занятие. Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Итак, статья Алексея Сидоркина: Думаю, у каждого человека в жизни происходило не одно событие или случай, которому он никак не смог найти подходящее объяснение, оставаясь секретом на долгое время.
Регулируем обороты двигателя стиральной машины Вариант 1 Кнопка дрели

Технические нюансы выбора

При выборе ударной дрели надо точно знать, для каких конкретно целей вы ее приобретаете. Аккумуляторная ударная дрель считается незаменимым помощником для работы в загородном коттедже: ей не нужно подключение, можно использовать ее в хозяйственных постройках, где нет электрической сети или на приусадебном участке. Когда покупаете изделие со шнуром, то оптимальная длина его должна быть не менее 5 метров — это позволит работать без опасения, что инструмент отключится от сети из-за предельной натяжки шнура.

Реверсивная дрель очень удобна при использовании ее вместо шуруповерта, да и при сверлении бетона, кирпича реверс помогает удалять сверло из отверстия во время перерыва в работе, чтобы остыл режущий инструмент

Стоит обратить внимание на величину крутящего момента: чем он выше, тем легче работать электродвигателю, соответственно, сверление будет быстрым и качественным

Многие модели имеют в наличии дополнительные функции:

  • регулирование оборотов производится нажатием на пусковую кнопку — чем оно сильнее, тем быстрее вращение;
  • процессор, который позволяет выбирать оптимальный вариант скорости вращения;
  • кнопка фиксируется в определенном положении, чтобы не уставали руки.

Все нюансы надо узнавать при покупке, а не тогда, когда началась активная эксплуатация — это позволит пользователю выбрать именно тот инструмент, который ему так необходим, не переплачивая при этом за излишнюю мощность.

Чем выше мощность, тем быстрее и проще просверлить отверстие с идеальными кромками в материале любой твердости, но при этом увеличивается масса инструмента и его габариты. Ударная дрель мощностью до 400 Вт имеет массу 1,4 кг, а при мощности в 1000 Вт ее вес увеличивается почти вдвое — такое увеличение массы происходит из-за увеличения габаритов основного редуктора. Некоторые производители оставляют компактность инструмента за счет установки новых мощных электродвигателей, небольших по габаритам, но с высоким крутящим моментом редуктора — при таком раскладе довольно сильно возрастает цена.

Максимум эффективности

В инструкции по эксплуатации каждый производитель указывает интервал скоростей вращения, при которых дрель будет максимально использовать заложенные в ней возможности. Например, при работе с древесиной используется самая высокая скорость, а для бетона и камня выбирается режим медленнее. Чтобы использовать дрель в качестве шуруповерта, выбирают самые малые обороты.

С каждой деталью устройства можно провести некоторые небольшие манипуляции, которые существенно повысят эффективность использования дрели.

  1. Патрон. Когда сверло зажимается в патроне при помощи ключа, то надо вручную свести губки до упора, а затем, передвигаясь по кругу, зажать их окончательно ключом. В моделях без ключа, которые встретить все труднее весь процесс делается руками.
  2. Сверло. Этот режущий инструмент должен всегда быть хорошо наточен, износ, различные повреждения значительно снижают его производительность. Использование некачественных сверл может привести к тому, что двигатель и редуктор будут испытывать перегрузки, влияющие на их срок службы.
  3. Надежное удерживание. Этот инструмент относится к весьма опасным изделиям, поэтому во время работы необходимо его хорошо фиксировать в руках. Во время сверления на корпус передается вибрация, поэтому производители добавляют вторую рукоятку для удобного удерживания дрели, это значительно помогает контролировать весь процесс.

Учимся продлевать жизнь электроинструмента с момента покупки

Чтобы покупаемый электроинструмент служил долго и не подвел в самый неподходящий момент, необходимо с самого первого дня покупки обеспечить должный уход за ним. Этот уход включает в себя выполнение следующих действий:

  • Хранить инструмент исключительно в сухом и теплом помещении. Воздействие влаги и низких температур приведет к образованию конденсата и выхода из строя электрических деталей инструмента
  • Не работать инструментом длительное время при сильных нагрузках, так как это приведет к перегреву обмоток, и выходу из строя электромотора
  • Наличие ударного режима вовсе не означает, что дрелью можно сверлить отверстия в бетоне и железобетоне ежедневно. Ударная функция сверления является вспомогательной, и предназначена она для нечастого применения. Для таких целей необходимо использовать перфоратор
  • При сильном искрении щеток необходимо заменить их, не дожидаясь пока инструмент вовсе перестанет включаться

Учитывайте еще при покупке, что дрели бывают бытового и профессионального назначения. Если выбирается дешевый бытовой вариант, то надо понимать, что такой инструмент предназначен только для нечастого домашнего применения. Любой ремонт в доме с применением бытовой дрели станет причиной выхода из строя инструмента. Если дрель нужна для того, чтобы сделать ремонт в доме, то выбирать необходимо исключительно профессиональные варианты.

Выполнить ремонт дрели своими руками совсем не сложно. Главное подойти к этому вопросу соответствующе — поиск и устранение неполадок начинать от малого к большому. После правильно выполненного ремонта электроинструмента, он прослужит еще очень долго.

Публикации по теме

Назначение реноватора и скрытые возможности инструмента

Как отремонтировать перфоратор быстро в домашних условиях

Угловая дрель когда нужен инструмент

Сварочные аппараты — виды, отличия и какой лучше выбрать

Ремонт дрели своими руками – типовые электрические неисправности

Для получения доступа внутрь, необходимо снять половинку корпуса. Верхней считается та часть, со стороны которой расположены головки крепежных винтов. На нижней части останутся закрепленные механизмы и электропроводка.

Электрическая схема дрели проста, и не требует отдельного рассмотрения.

Исключение составляют варианты с электронным переключателем реверса и регулятором оборотов. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. Поэтому с точки зрения ремонта их можно рассматривать как единую деталь.

Сетевой провод

Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента – это контактная проблема. Возможно, внутри резиновой оболочки оборвался один из проводов. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Обратите внимание
Проверять провод методом подергивания при включенной дрели недопустимо! Может произойти короткое замыкание. Все операции проводятся при отключенном питании.

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва

После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва. После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение.

Если обрыв произошел в середине провода – его следует заменить. Можно восстановить место обрыва с помощью пайки, обеспечив надежную изоляцию места ремонта.

Ремонт кнопки дрели

При всей простоте конструкции – неисправная кнопка может механически препятствовать включению. Клавиша перемещается в колодце, и с помощью пальца-толкателя замыкает контактную группу выключателя.

Этот узел забивается пылью при проведении работ. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Блок можно продуть сжатым воздухом, или разобрать и вычистить кистью.

Важно! Не следует смазывать этот узел, поскольку вместе с пылью образуется абразивная паста, которая быстро выведет из строя весь выключатель.

Если это не помогло – производим ремонт выключателя дрели. Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки.

В первую очередь проверьте целостность контактных групп – возможно один из контактов отломится от клеммы. Осмотрите накладку контакта – она может стереться или обуглиться. При необходимости зачистите ее, намотав на жало отвертки мелкую наждачную бумагу.

Щеточный узел

Питание на ротор электродвигателя подается с помощью токосъемных щеток. Они выполнены из графитовых составов, и устойчивы к истиранию. Тем не менее, у всего есть свой ресурс.

При критическом износе (определяется визуально), щетки перестают выполнять свою задачу и подлежат замене. Это несложная и стандартная процедура под силу даже домохозяйке.

Если износ небольшой, но в дрели искрят щетки электродвигателя – проверьте состояние коллектора ротора.

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора.

Если контакты обуглены или загрязнены окалиной – прочистите их наждачной бумагой по ходу вращения двигателя. Причиной обгорания может быть загрязнение мелкой пылью или длительная работа не предельных нагрузках.

Прозвоните сопротивление между соседними ламелями. Оно должно быть одинаковым.

Затем следует проверить обмотки на предмет электрического замыкания с корпусом магнитопровода.

При наличии проводимости – следует перемотать неисправную обмотку. То же самое относится к обрыву проводки. Перемотку можно заказать в профильном сервисе или осуществить самостоятельно.

Для этого не обязательно иметь схему двигателя (хотя это не проблема). Достаточно посчитать количество витков обмотки и замерять диаметр проволоки.

Ремонт статора

При перегреве может расплавиться лак, изолирующий витки основной обмотки, и произойдет межвитковое замыкание. Обмотка перегорит, и двигатель перестанет работать. Проверка, как в предыдущем описании. Прозваниваем обмотки (их может быть две или три), при необходимости перематываем.

Механические поломки

Как отремонтировать дрель, если электрика в порядке?

  1. Первая механическая неисправность – закоксованные подшипники. В смазку попадает пыль (при неисправных сальниках), и подшипники быстро выходят из строя, вплоть до заклинивания. Лечится просто – промываем керосином, набиваем смазкой и устанавливаем новые сальники. Применяется консистентная смазка для высокооборотистых агрегатов, например – молибденовая
  2. Более серьезная проблема – ремонт редуктора дрели. Хорошо, если есть запасные части (как правило, шестерни). В противном случае придется менять весь модуль. Готовые комплекты имеются в продаже. Если ваша дрель имеет известное имя – комплектующие найти можно
  3. Еще одна сложная неисправность – ремонт патрона. Взглянув на его устройство, станет ясно, как проводить ремонт.

Часто внутренняя смазка смешивается с продуктами сверления, после чего заклинивает подвижные губки. Патрон следует разобрать, промыть в керосине и смазать заново перед сборкой. Если детали внутри конструкции сильно изношены – покупайте новый узел.

Поскольку поломка редуктора – наиболее частая механическая неисправность, на его устройстве остановимся подробнее.

Помимо шестерен для понижения оборотов (и одновременно повышения крутящего момента), в редукторе установлены радиально-упорный и радиальный подшипники (отмечены стрелками).

При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки. Зубья стачиваются и даже ломаются. Если установлен механизм перфоратора – шестерни живут еще меньше.

Поэтому старайтесь пользоваться ударным режимом только при крайней необходимости.

Кроме стандартного, существует планетарный редуктор.

Эта сложная конструкция применяется для экономии места. Ремонту практически не подлежит, меняется в сборе.

Подведем итог. Дрель достаточно легко поддается ремонту. Если узел нельзя восстановить – он меняется целиком. В любом случае, ремонт дешевле покупки нового прибора.

Как пособие по ремонту ударной дрели можете использовать это видео. Все подробно рассказано и показано.

Любой электроинструмент, состоящий из электромеханических узлов, как бы бережно к нему ни относились, со временем приходит в негодность. В большей мере это связано с механическими узлами, нуждающимися в периодической смазке.

Провести профилактику или выполнить ремонт дрели самостоятельно не так уж сложно, если знакомо устройство инструмента и понятен принцип его работы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
