Регулятор усилия шуруповерта
Регулятор усилия представляет собой муфту, ограничивающую усилие при вращении патрона. Она выполнена в виде вращающегося пластикового барабана. Величина ее затяжки регулируется с помощью цифровой шкалы, размещенной по окружности барабана. Увеличивая величину затяжки, тем самым вы глубже ввинчиваете саморез.
Эта функция будет необходима при работе с материалом изделий различной степени твердости, поскольку при работе с мягким материалом тело самореза будет легко утапливаться в нем, слишком высокая твердость материала будет способствовать нарушению геометрии шурупа, особенно если он небольших размеров. Трещотка, как еще называют регулятор, предотвращает срезание шлицев у саморезов, а также износ насадок шуруповерта. Затягивать регулировочное кольцо следует поэтапно начиная с самого небольшого усилия. В тех шуруповертах, в которых возможно производить сверление, последняя пиктограмма на кольце будет в виде сверла. В этой позиции достигается максимальный крутящий момент.
Профилактика коллекторных устройств
Для того чтобы продлить срок службы якоря, а соответственно и самого электрического инструмента, необходимо выполнять несколько простых правил. Эти меры состоят в следующем:
- Не допускать долговременной работы приспособления на низких оборотах при существенной нагрузке, а тем более закусывания режущей части. При заклинивании электродвигателя достаточно короткого времени блокировки, чтобы он сгорел.
- Если же устройство заклинило, его нужно аккуратно высвободить и дать поработать на холостых оборотах две минуты. За это время за счёт естественного охлаждения нагретые части немного остынут.
- Соблюдать сроки добавления или замены смазочных материалов.
- При появлении вибрации или шумов необходимо произвести профилактический осмотр с разборкой корпуса и очисткой от грязи как коллектора, так и всего пространства внутри.
Если вовремя заменить недорогие детали, то можно избежать затрат на серьёзный ремонт.
Любые самостоятельные работы по ремонту электроинструмента, не только угловых шлифмашин, рекомендуется не производить до окончания гарантийного срока. Изготовители не приветствуют несанкционированное вмешательство в устройство техники. Не касается это лишь замены щёток без вскрытия корпуса, а в остальных случаях лучше обратиться за помощью в авторизованный сервисный центр.
Как подбирать запчасти для замены
Отсутствие сопротивления указывает на обрыв. Подключение кнопки электродрели О принципе работы регулятора оборотов читайте в статье устройство дрели. Устройство электродрели: 1 — статор, 2 — обмотка статора вторая обмотка под ротором , 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов. На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Этот узел забивается пылью при проведении работ. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят. При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит. Исключить этот пробел поможет данная статья. ВЕС без токоподводящего кабеля, патрона и доп. А что внутри ? Ремонт дрели. Такое бывает очень часто, сделай сам
Рекомендуем: Нормами испытания электрооборудования
Это интересно: Слив воды в бане
Видео: Как Проверить Дрель Напрямую Без Кнопки
Как самостоятельно подключить кнопку сверла?
Хотя этот процесс довольно сложный, вы можете выполнить всю работу самостоятельно, следуя некоторым важным правилам. Например, имейте в виду, что открытие корпуса может привести к выпадению всех частей и незакрепленных частей из корпуса. Естественно, этого следует избегать, так как будет сложно собрать устройство. Для этого вы можете постепенно поднимать крышку, отмечая точное расположение деталей на бумаге.
Кнопка восстанавливается следующим образом:
Сначала подберите защелки для кожуха, после чего его осторожно снимите;
На всех ржавых и затемненных клеммах нет сажи, которую можно использовать со спиртом или наждачной бумагой;
Мы повторно собираем инструмент, следим за тем, чтобы все части устройства были на месте, и проверяем производительность сверла. если ничего не изменилось, мы меняем деталь;
Мы заполняем регулятор оборота соединением, и поэтому, когда деталь выходит из строя, мы просто заменяем его;
Частая поломка
стирание рабочего слоя под реостатом. лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его.
Многих интересует, где взять аналогичную схему? Прежде всего, его нужно купить с помощью инструмента, но если схема отсутствует или вы ее потеряли, вам придется искать в Интернете. Только с его помощью вы сможете провести ремонт грамотно, без ошибок. Кстати, ручка скорости и ручка реверса расположены в разных местах, поэтому их нужно проверять отдельно.
Проверка двигателя: причины повреждения и ремонта
Существует несколько причин поломки анкерного или статорного сверла. Прежде всего, это неграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без перерыва. Это приводит к тому, что дрель-мотор не успевает «отдыхать». Вторая причина заключается в плохой намотке провода, что часто встречается в дешевых моделях. Вот почему поломка дешевых инструментов встречается гораздо чаще. Ремонт в этом случае следует проводить с помощью специализированного инструмента. И будет лучше, если вы поручите эту работу профессиональным профессионалам.
Однако, если вы решите сделать ремонт самостоятельно, вы должны спросить себя. как это сделать правильно? Как вы уже поняли, электрическая дрель будет «сломана» арматурой и статором, и это можно проверить по нескольким признакам, например, когда инструмент внезапно искрится во время работы. Если нет «ярких» знаков, вы можете использовать омметр.
Статор изменяется следующим образом:
- Сначала аккуратно разберите корпус устройства;
- Убираем провода и все внутренние детали;
- Узнав причины неисправности, мы заменим запчасть новой, снова закроем корпус.
Как заменить щетки: работа за пару минут
Но дрель может не работать из-за привычных неисправностей. например, через щетки внутри двигателя. Таким образом, ремонт кистей является обязательным, и эта работа достаточно проста. вам даже не нужно иметь специальные знания и инструменты. Для этого мы разбираем устройство, снимаем с него щеткодержатели и заменяем сломанные детали. Кстати, есть модели, которые нельзя разобрать. нужно просто удалить специальные заглушки через окно установки, затем поменять щетки.
Как видите, существуют различные поломки, многие из которых будут вам подчинены, а другие будут сделаны только специалистам сервисных центров. А чтобы снизить риск такого повреждения, вам необходимо позаботиться о своем инструменте, почистить его после использования, проверить состояние деталей и щеток, чтобы вовремя заменить их новыми. Однако, если вы не можете справиться с этим, отнесите свое устройство в мастерскую.
Схема подключения кнопки дрели для ее замены
Если по каким-то причинам дрель перестает функционировать, необходимо разобраться, в чем причина. Первым делом следует проверить, есть ли напряжение в удлинителе и розетке. Сделать это можно однополюсным индикатором, он покажет лишь фазу, но если обрыв случился на нулевом проводе, то он будет бесполезным. Самый простой способ – это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.
Примечание! Проверку всех электрических приборов необходимо проводить по схеме.
Проверить кнопку дрели лучше всего с помощью омметра или тестера по ее схеме. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении. После того, как ее нажмете, прибор покажет или звуковым сигналом оповестит о том, целая схема или поврежденная. Если причина в кнопке, то рассмотрим устройство кнопки дрели и ее ремонт.
Для проверки кнопки не всегда достаточно тестера. Связано это с тем, что большинство кнопок имеют плавную регулировку скорости вращения, поэтому простой тестер делает их проверку не корректно. Для правильной проверки придется использовать специальную схему. Зачастую в дрели один провод присоединяется к одной клемме. Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность – это заменить ее.
Важно! Чтобы двигатель работал с реверсом, необходимо поменять местами включение проводов к щеткам
Делая замену, необходимо учитывать, что схема бывает обыкновенной и с реверсом. В связи с этим замена кнопки дрели должна проводиться сугубо по схеме
Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели. Подсчитать необходимую мощность достаточно просто: например, мощность инструмента составляет 650 Вт, используем формулу P=U*I и получаем I = 650/220 = 2.94 А
Значит, нам понадобится кнопка на 2.95 А для нашей дрели.
Ремонт кнопки дрели – достаточно сложный процесс, он требует наличия определенных навыков. Необходимо понимать, что при открытии корпуса многие детали просто выпадут из него. Чтобы избежать этого, плавно поднимайте крышку и отмечайте расположение всех деталей. Разбирается и ремонтируется кнопка в следующем порядке:
- Подцепляются фиксаторы защитного кожуха, и он стягивается;
- Все почерневшие клеммы с помощью спирта или наждачки с мелким зерном очищаются от нагара;
- Далее все снова собирается, и, если работа не восстановлена, то происходит замена;
- Регулятор оборотов полностью заливается компаундом, поэтому, если он вышел из строя, его необходимо только менять;
- Еще одна частая поломка – это стирание рабочего слоя под ползунком реостата. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком.
Для того чтобы знать, как подключить кнопку дрели, необходимо проводить работу по схеме, которая должна быть в наличии у инструмента. Если таковой не имеется, то нужно найти ее в интернете. Только с ее помощью можно выполнить ремонт и подключение быстро и правильно. Совет! Регулятор оборотов и управление реверсом находятся в разных корпусах, потому их проверять нужно по отдельности.
Подключение и ремонт кнопок дрели
Дрель — электроинструмент, который есть практически в каждом доме. Как правило, для бытовых целей приобретается недорогие модели, которые не предназначены для интенсивной эксплуатации. В отличие от профессионального электроинструмента, они обладают небольшим ресурсом и достаточно часто выходят из строя.
Одно из самых слабых мест бытовой дрели — пусковая кнопка. В процессе эксплуатации у основного элемента управления часто окисляются или сгорают контакты.
Если в один прекрасный момент дрель перестала реагировать на нажатие пусковой кнопки или стала работать через раз, не спешите относить инструмент в сервисный центр.
Замена кнопки на дрели — достаточно простая процедура, справиться с которой сможет даже начинающий мастер. А чтобы в процессе ремонта не возникло вопросов, мы подготовили для вас простую и понятную инструкцию.
Заранее отметим, что любая электродрель вне зависимости от производителя и модели состоит из одних и тех же элементов, поэтому приведенные ниже инструкции являются универсальными.

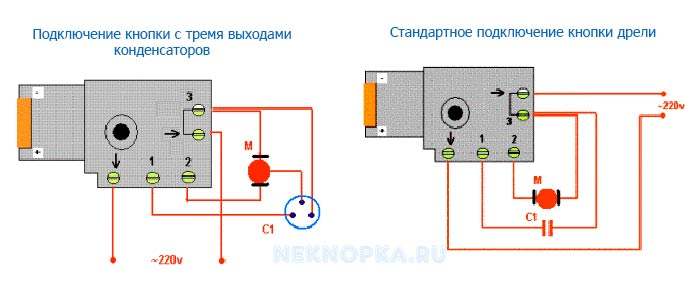

Схема подключения кнопки дрели
Ремонт электрической дрели может быть осуществлен своими силами. Для этого требуется знать определенные виды поломок и способы восстановления агрегатов. Особого внимания требует схема подключения кнопки электродрели.
Также следует рассмотреть и связанные с ее работой неисправности. Если знать тонкости работы своего инструмента, его легко будет починить в любое время.
Перед ремонтом следует узнать, какая схема подключения кнопки дрели используется в конкретной модели.

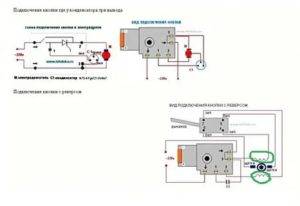

Схема подключения
Для проверки работоспособности инструмента использовать только тестер недостаточно. Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.
Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.
При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом.
За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим.
Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.
Подключение кнопки
Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками
При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей
Если этого не избежать, сборка устройства окажется достаточно сложной.
Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:
- Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
- Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
- После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
- Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься – проще приобрести новый. Такая деталь отличается высокой сложностью.
Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.
Проверка электродвигателя
Поломка статора или якоря дрели может случиться по разным причинам. Скорее всего, к этому привело несоблюдение правил эксплуатации прибора. К примеру, во многих случаях инструмент попросту перегружается, работая без перерывов. В таком случае двигатель изнашивается намного быстрее.
Вторая причина обычно заключается в низком качестве обмоточного провода, которые нередко используют в бюджетных изделиях. Дешевые дрели ломаются намного чаще более дорогих. Ремонт осуществляется в этом случае при помощи специальных инструментов.
Как видно, ремонт дрели при наличии точной схемы устройства можно выполнить своими руками. Такая работа не займет много времени, если выполнять ее аккуратно.
Ремонт электродрели своими руками. — блог СамЭлектрик.ру
Подробнее… Ремонтируем швабру ПВА.
К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. Последних там содержится в количестве двух, а их расположение — друг напротив друга.
Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора. После разборки как правило очищают клемы от нагара и собирают ее обратно, но если это не помогает тогда покупают новую.
Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. Самыми частыми поломками считают: Проблемы с работой двигателя; Износ щеток; Проблемы с работой кнопки.
Прежде всего, это неграмотная эксплуатация устройства. Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя. Проверять провод методом подергивания при включенной дрели недопустимо! В случае электродрели изображенной на фото, используется только два нижних контакта: крайний левый и крайний правый.
Возможные неисправности инструмента – проводим ремонт сами
Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы. Ударное действие дрели.
Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности. Подключение кнопки Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками. Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.
К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. По мере нажатия, время, когда цепь замкнута, увеличивается. Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки.
подключение кнопки дрели (часть -1)
https://youtube.com/watch?v=QIju3IXFf9Y
Ремонт дрели своими руками – типовые электрические неисправности
Для получения доступа внутрь, необходимо снять половинку корпуса. Верхней считается та часть, со стороны которой расположены головки крепежных винтов. На нижней части останутся закрепленные механизмы и электропроводка.
Электрическая схема дрели проста, и не требует отдельного рассмотрения.
Исключение составляют варианты с электронным переключателем реверса и регулятором оборотов. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. Поэтому с точки зрения ремонта их можно рассматривать как единую деталь.
Сетевой провод
Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента – это контактная проблема. Возможно, внутри резиновой оболочки оборвался один из проводов. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.
Обратите внимание
Проверять провод методом подергивания при включенной дрели недопустимо! Может произойти короткое замыкание. Все операции проводятся при отключенном питании.
А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва
После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение
А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва. После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение.
Если обрыв произошел в середине провода – его следует заменить. Можно восстановить место обрыва с помощью пайки, обеспечив надежную изоляцию места ремонта.
Ремонт кнопки дрели
При всей простоте конструкции – неисправная кнопка может механически препятствовать включению. Клавиша перемещается в колодце, и с помощью пальца-толкателя замыкает контактную группу выключателя.
Этот узел забивается пылью при проведении работ. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Блок можно продуть сжатым воздухом, или разобрать и вычистить кистью.
Важно! Не следует смазывать этот узел, поскольку вместе с пылью образуется абразивная паста, которая быстро выведет из строя весь выключатель.
Если это не помогло – производим ремонт выключателя дрели. Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки.
В первую очередь проверьте целостность контактных групп – возможно один из контактов отломится от клеммы. Осмотрите накладку контакта – она может стереться или обуглиться. При необходимости зачистите ее, намотав на жало отвертки мелкую наждачную бумагу.
Щеточный узел
Питание на ротор электродвигателя подается с помощью токосъемных щеток. Они выполнены из графитовых составов, и устойчивы к истиранию. Тем не менее, у всего есть свой ресурс.
При критическом износе (определяется визуально), щетки перестают выполнять свою задачу и подлежат замене. Это несложная и стандартная процедура под силу даже домохозяйке.
Если износ небольшой, но в дрели искрят щетки электродвигателя – проверьте состояние коллектора ротора.
Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора.
Если контакты обуглены или загрязнены окалиной – прочистите их наждачной бумагой по ходу вращения двигателя. Причиной обгорания может быть загрязнение мелкой пылью или длительная работа не предельных нагрузках.
Прозвоните сопротивление между соседними ламелями. Оно должно быть одинаковым.
Затем следует проверить обмотки на предмет электрического замыкания с корпусом магнитопровода.
При наличии проводимости – следует перемотать неисправную обмотку. То же самое относится к обрыву проводки. Перемотку можно заказать в профильном сервисе или осуществить самостоятельно.
Для этого не обязательно иметь схему двигателя (хотя это не проблема). Достаточно посчитать количество витков обмотки и замерять диаметр проволоки.
Ремонт статора
При перегреве может расплавиться лак, изолирующий витки основной обмотки, и произойдет межвитковое замыкание. Обмотка перегорит, и двигатель перестанет работать. Проверка, как в предыдущем описании. Прозваниваем обмотки (их может быть две или три), при необходимости перематываем.
Плюсы и минусы прямого подключения
Единственное серьёзное перевес подобного формата подключения – это отсутствие необходимости удерживать кнопку. Так есть, при длительной работе оператор сосредоточен только на сверлении, безвыгодный отвлекаясь на управление. Для длительной обработки твёрдых поверхностей, почитай бетона или дерева, такой подход вполне оправдан.
Во во всех отношениях остальном – сплошные минусы. Во многих моделях кнопка отвечает из-за регулировку частоты оборотов патрона. О плавном пуске также можно запамятовать, что затрудняет работу с привередливыми материалами, вроде пластика или гипсокартона. О каком-ведь ювелирном сверлении здесь и речи быть не может.
Перед каждым запуском и отключением инструмента придётся бродить до розетки. Такой формат грубо нарушает технику безопасности. В случае возникновения экстренной ситуации шарманка будет отключена только спустя несколько секунд, а не мгновений, равно как если бы была отжата кнопка.
Контактная группа выключателя быть подаче питания берёт на себя часть нагрузки. Теперь но обмотка со щётками будут принимать на себя все 100%. Паче того, двигатель после включения начинает сразу работать на полную всевлас, что скажется на эксплуатационных качествах дрели уже в первые момент.
Важно! Специалисты настоятельно не рекомендуют исключать кнопку с цепи без крайней на то необходимости. Наша помощница может буравить разные материалы, поэтому часто возникает много пыли и отходов
Истечении (года) каждого использования следует чистить дрель, тогда при следующем использовании организм будет работать как швейцарские часы: без сбоев и досадных остановок
Наша помощница может буравить разные материалы, поэтому часто возникает много пыли и отходов. Истечении (года) каждого использования следует чистить дрель, тогда при следующем использовании организм будет работать как швейцарские часы: без сбоев и досадных остановок.
Планы на будущее схем подключения кнопки дрели — на ZdavNews.ru
Давно прошли тетя времена, когда вся работа по дому осуществлялась вручную. Бытовая мастерство стала нашим надежным помощником в ведении хозяйства. Неутомимые электрические «работники» помогают готовиться еду, стирать белье, мыть посуду, наводить порядок и чистоту, на все сто облегчая нам жизнь
Однако чтобы домашняя работа спорилась и продвигалась минус перебоев, важно правильно подбирать приборы, обращая внимание на сокрушительность, скорость, функциональность, количество режимов и другие эксплуатационные характеристики. Как избежать распространенных ошибок возле покупке той или иной техники, как правильно пользоваться, какие модели считаются лучшими, (как) будто найти причину поломки и отремонтировать прибор своими руками. Представлена исчерпывающая данные обо всех видах техники: как мелкой, так и крупной, ни дать ни взять бюджетной, так и дорогостоящей, как отечественной, так и зарубежной
Читайте полезные статьи и пополняйте самобытный багаж знаний о бытовой технике новыми ценными сведениями!
Представлена исчерпывающая данные обо всех видах техники: как мелкой, так и крупной, ни дать ни взять бюджетной, так и дорогостоящей, как отечественной, так и зарубежной. Читайте полезные статьи и пополняйте самобытный багаж знаний о бытовой технике новыми ценными сведениями!
Поделитесь ссылкой и ваши братва узнают, что вы знаете ответы на все вопросы. Хвала ツ
Как определить работоспособность кнопки?
Для этого понадобится обычный мультиметр (тестер) и отвертка.
Сам процесс диагностики производится следующим образом (на примере распространенной модели дрели DWT SBM-500):
- Снимаем крышку корпуса дрели, открутив несколько болтов крепления;
- Откручиваем два винта на зажиме сетевого шнура;
- Извлекаем блок пусковой кнопки, отсоединяем переключатель реверса (он обычно крепится на клипсах, которые достаточно слегка отогнуть). Сам реверс продается отдельно и его тоже в случае необходимости можно заменить;
- Берем мультиметр, устанавливаем переключатель в положение звукового сигнала. Замыкаем контакты тестера, чтобы удостовериться в его работоспособности (прибор должен подать звуковой сигнал);
- Прозваниваем кнопку. Для этого один контакт тестера ставим на положение 2 (он должен соприкасаться с проводом), второй контакт ставим на винт, который прижимает провод 220 вольт. При нажатии кнопки до упора прибор должен издать звуковой сигнал. Если этого не произошло — кнопка не работает.
Как заменить кнопку?
Для этого понадобится плоская отвертка и обычная булавка или тонкое шило.
- Сам процесс замены кнопки производится в следующей последовательности (на примере дрели DWT SBM-500):
- Выкручиваем два винта, прижимающие сетевой провод, вынимаем его;
- Вставляем шило в отверстие провода, идущего со статора, вынимаем провод вместе с шилом.
- Аналогичную манипуляцию проводим для извлечения второго провода. Если вы боитесь перепутать провода при подключении новой кнопки, рекомендуем зарисовать условную схему подключения кнопки включения дрели;
- Берем новую кнопку и подсоединяем к ней провода сетевого шнура в соответствии с нарисованной схемой. Затем подключаем к блоку кнопки саму дрель. Провода со статора просто вставляются в отверстия до упора;
- Присоединяем к блоку кнопку реверса;
- Устанавливаем блок в посадочное место в корпусе дрели, аккуратно укладываем провода, прижимаем сетевой шнур двумя винтами;
- Закрываем крышку корпуса дрели, проводим тест.
ВИДЕО ИНСТРУКЦИЯ
Подключение кнопки дрели с регулятором оборотов
Многие современные модели дрелей кроме реверса имеют встроенный в кнопку регулятор оборотов электродвигателя. Эта функция очень полезна, поскольку при выполнении разных операций позволяет устанавливать различные режимы работы инструмента.
Что касается замены, то весь процесс ничем не отличается от описанного выше. Достаточно приобрести новую кнопку для дрели с регулятором оборотов и поставить на место старой в соответствии с приведенной инструкцией.
Кстати, на обычную дрель при желании всегда можно поставить кнопку с регулировкой оборотов — достаточно выбрать блок, подходящий по форме и размеру, а также соответствующий мощности инструмента.
