Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

Типы квартирных звонков

Электрические квартирные звонки по способу подключения бывают двух типов — проводные и беспроводные. Проводные подключаются к сети 220 В, есть модели, работающие от пониженного напряжения 12 В. Названы проводными потому, что кнопка звонка и внутренний блок должны соединяться проводами.

Проводные звонки — кнопка и внутренний блок должны соединяться проводами

В беспроводных электрозвонках кнопка и внутренний блок физически не связаны. В них установлены миниатюрный передатчик (в кнопке) и приемник (во внутреннем блоке). Связываются они между собой на какой-то частоте. Есть два типа питания беспроводных звонков:

  • Внутренний блок и кнопка работают от батареек.
  • Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо  внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.

Беспроводные звонки с подключением внутреннего блока через розетку

Как уже говорили, в беспроводном варианте кнопка и электрозвонок «общаются» между собой посредством сигналов. Сигналы могут передаваться в аналоговом виде или в цифровом. Более надежная передача сигнала в цифровом формате — меньше подвержено искажениям. К тому же такие модели имеют возможность менять канал, по которому происходит  прием/передача. При  передаче аналогового сигнала такой возможности нет. Чем это плохо? Радиус действия звонков — 100 м и больше. И если в этой зоне есть какое-то устройство, которое работает на той же частоте (звонок или другое), ваш приемник может ловить его сигналы. В этом случае бывают ложные срабатывания.

Еще дверные звонки разделяют не квартирные и уличные. Отличаются они тем, что для тех, которые устанавливаются на улицу, кнопки делают герметичными и пылезащищенными. Кроме того их рекомендуется устанавливать под небольшой козырек — меньше будет проблем.

Как подключить звонок в квартире

Помимо функциональности и качественных характеристик, современными производителями уделяется большое внимание дизайну дверных проводных и беспроводных звонков. Корпус такого устройства может быть выполнен в любой цветовой гамме, конфигурации и форме. Далее, рассмотрим, как подсоединить звонок в квартире ( схема и видео)

Далее, рассмотрим, как подсоединить звонок в квартире ( схема и видео).

Беспроводной

Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой.

  1. Выполнить осмотр комплектации устройства. Современные модели очень часто комплектуются дополнительными модулями: домофонами, видеоглазками, датчиками движения.
  2. Выбрать оптимальное место для монтажа прибора. Если сигнальный блок устройства является энергозависимым, то необходимо обеспечить доступ к электросети.

    Оптимальным вариантом для установки звонка будет ближайшая к двери стена

  3. Распаковать все комплектующие беспроводного звонка. На этом этапе нужно убедиться в отсутствии повреждений всех частей прибора.
  4. Выполнить разметку и высверлить отверстия для дюбелей, при помощи которых будет фиксироваться кнопка. И также для закрепления кнопки может использоваться клеящий состав или двухсторонний скотч.

    Для фиксации кнопки можно использовать двусторонний скотч

  5. Установить кнопку при помощи саморезов, скотча или клея.
  6. Выполнить разметку, высверлить отверстия и зафиксировать сигнальный блок. Некоторые модели не предусматривают установку на стене, поэтому блок может располагаться на тумбе или полочке в квартире.

    Для крепления сигнального блока высверлить в стене отверстия

  7. На заключительном этапе в прибор вставляются элементы питания, после чего проверяется работоспособность всей системы.

Видео: обзор и использование беспроводного звонка

Электрический

Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели. В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения.

Стандардная схема подсоединения проводного звонка

  1. Выбрать наиболее подходящее место для монтажа кнопки и установки основного сигнального блока.

    Процесс установки проводновного звонка несколько сложнее беспроводных устройств

  2. Отключить все вводные автоматы, расположенные в распределительном электрощитке.
  3. Высверлить отверстие в стене под прокладку кабеля, соединяющего все элементы электрической цепи.
  4. От высверленного отверстия провести штробы до места монтажа кнопки и установки сигнального блока. Допускается заменить традиционное штробление проведением открытой проводки внутри специальных кабель-каналов.
  5. Снять переднюю крышку устройства и зафиксировать все элементы на стенах, что позволит получить доступ к внутренней части прибора для выполнения клеммного подключения проводов.

    Крышку снять леко, так как на нижней части основания находится специальный зацеп

  6. Выполнить прямое подключение ноля к основному сигнальному блоку.
  7. Подсоединить фазную часть кнопки к фазе прибора.
  8. Выполнить подключение фазы от дверного звонка на соответствующую клемму внутри распределительной коробки.

В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка. После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства.

Видео: схема подключения электрического звонка

Чтобы дверной звонок сохранил корректную работу на протяжении всего периода эксплуатации, необходимо не только подобрать наиболее подходящую модель и правильно осуществить подключение, но и грамотно выбрать место установки. Устройство не следует монтировать вблизи к отопительным приборам и источникам открытого огня, а уличная кнопка обязательно должна быть надёжно защищена от атмосферных осадков.

(0 голосов, среднее: 0 из 5)

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

  • Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
  • Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.

Как подключить звонок к питанию

В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.

Проводные модели

Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.

При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.

Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.

Какие провода использовать

Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.

Подключить звонок в квартире можно «лапшой» с солидным диаметром жил

При необходимости тянуть питание на улице, требуется уже силовой кабель — или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.

Две кнопки

Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.

С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.

Два звонка

В проводном исполнении можно поставить не только две кнопки, но и два звонка. Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.

Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.

Беспроводные дверные звонки

Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.

Беспроводные модели — разный вид, разные стили

В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:

Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Как устранить проблему

Беспроводные звонки – одни из самых недорогих устройств, большинство из них произведено в Китае. Самые дешёвые девайсы несут в себе массу скрытых проблем. Например, изначально залитая чем-то плата или плохая сборка. В более дорогих вариантах даже есть возможность подкрутить частоту, не разбирая гаджет. Ниже приведены решения самых распространённых проблем:

Почистить звонок

Первое, что можно сделать, если беспроводной звонок не звонит – это открыть корпус и почистить плату спиртом. Это поможет, если гаджет лежал в упаковке несколько лет, попал под дождь или звонит только тогда, когда находится вблизи приёмника. Таким образом вы обработаете окислившиеся контакты, а, возможно, исправите изначальную проблему, если плата была залита какой-то жидкостью ещё до сборки.

Поменять частоту

Если у вас совсем не работает дверной беспроводной звонок, то поднесите его ближе к приёмнику сигнала. Возможно, кнопка работает только на минимальном расстоянии. Если чистка платы не помогает, то проблема в смещении частотного диапазона. В идеале, колёсико регулировки предусмотрено производителем и находится на самом девайсе. Аккуратно крутите его, одновременно нажимая на кнопку. Когда раздастся звук, увеличивайте расстояние между частями устройства, иногда подкручивая колёсико. Так вы выясните максимальное расстояние и наладите правильную работу девайса.

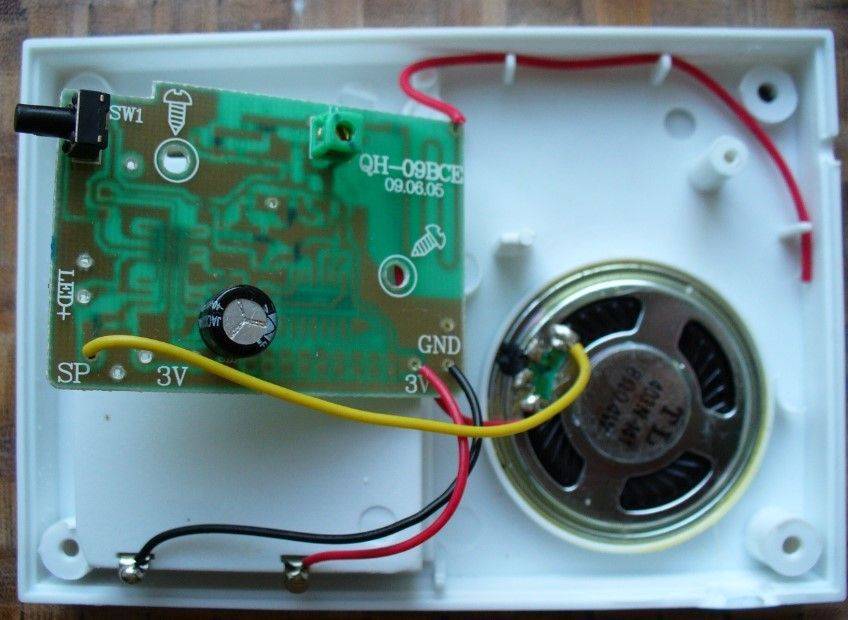

Если колёсико регулировки частоты отсутствует, то придётся открыть корпус. Также, вам понадобится диэлектрическая отвёртка. Необходимо подкрутить подстроечник катушки индуктивности. Он может находиться и в приёмнике, и в кнопке. Действовать нужно очень аккуратно и плавно, запоминая количество оборотов, чтобы вернуть всё в начальное положение, если результата не будет. В остальном, действуйте как в случае с колёсиком, постепенно увеличивая расстояние между приёмником и кнопкой. Настраивая гаджет таким образом, вы сами можете определить расстояние, на которое он будет работать.

Вы всегда можете обратиться в сервисный центр, чтобы не выполнять операцию самостоятельно. Вам помогут и умельцы на радиорынке. Благодаря данной инструкции вы сможете говорить с ними «на одном языке» и точно указать проблему и возможный путь её решения.

Металлические ворота

Почему беспроводной звонок не работает на металлическом заборе, воротах или дверях? Металл – это преграда для радиосигнала, а иногда и огромная антенна, способная принимать чужие сигналы. Расположите гаджет не на самой металлической поверхности, а на кирпичной стене или деревянном столбе. Либо приделайте сзади звонка деревянную плашку – преграду между ним и металлом.

Есть способы соединить проводную кнопку и беспроводную: первая располагается снаружи ворот, вторая – внутри. При нажатии на первую сигнал по проводу передаётся на вторую и затем без проводов – в дом. Если у вас есть навыки радиолюбителя, вы сможете найти схемы в интернете и усовершенствовать гаджет самостоятельно.

Ещё один хороший вариант: припаять к гаджету антенну. Необходимо разобрать кнопку и соединить внутреннюю антенну и новый провод. Этот проводок можно поднять выше забора или вывести через небольшое отверстие в воротах во внутреннюю часть двора. Такую операцию для вас сможет проделать умелец на радиорынке или сервисный центр.

При расположении звонка на улице, помните о пылевлагозащите. Также учтите, что если беспроводной звонок перестал работать при низкой температуре, то это нормально. После того, как морозы пройдут, придётся заменить батарейки.

Необходимые инструменты

Прежде чем начинать рассмотрение подключения проводных звонков, следует уточнить, какие вещи и инструменты потребуются для этого, чтобы весь процесс был реализован правильно. Итак, для этого потребуется иметь под рукой:

  • непосредственно звонок, который обычно состоит из внутреннего и внешнего блоков;
  • дюбеля и шурупы, что потребуются для закрепления прибора на стене;
  • кнопка;
  • трансформатор;
  • кабель – потребуется для подключений низковольтного типа;
  • дрель и шуруповерт;
  • стриппер для зачистки провода;
  • изолента, хомуты из пластика и рулетка;
  • отвертки;
  • плоскогубцы с длинным носом и обычные;
  • бокорезы;
  • сверла;
  • уровень.

Кроме того, следует сказать, что еще одним подготовительным моментом будет то, что если раньше звонок не устанавливался, то следует подобрать максимально подходящую для монтажа область.

Виды дверных звонков

Все виды дверных звонковых конструкций делятся на две основных группы:

  • звонки дверные электрические проводные;
  • беспроводные звонки на дверь в квартиру или частный дом.

Суть работы дверного электрического проводного звонка на 220В весьма проста. Кнопка, установленная с наружной стороны дома или квартиры, посредством проводника соединена с динамиком, находящимся внутри помещения. Данная конструкция подключается к электрической сети. При нажатии кнопки происходит замыкание цепи и из динамика исходит звуковой сигнал.

Схема работы беспроводного звонка имеет всего лишь одно отличие от вышеизложенного: сигнал от кнопки к динамику передается не по замкнутой цепи, а посредством радиоволнового излучения.

В кнопочное устройство вмонтирован излучатель, срабатывающий после нажатия кнопки. Динамик, в свою очередь, оснащен приемником который, улавливая сигнал передатчика, приводит в действие динамик.

Монтаж беспроводного устройства осуществить значительно проще, нежели проводного, ввиду отсутствия соединительного проводника и необходимости сверлить отверстия для его прокладки.

Многообразие выбора

Все беспроводные звонковые системы можно условно разделить на два вида:

  • требующие подключения к электрической сети;
  • автономные.

В первом случае кнопочный элемент звонка работает от батарейки, а устройство с динамиком подключается к системе электроснабжения. В втором – обе части звонковой системы функционируют посредством встроенного источника питания – батарейки. Это наипростейшая в монтаже конструкция.

Существуют модификации звонковых систем, в состав которых входит сразу несколько динамиковых элементов, которые вы можете расположить в различных помещениях, где коридорный звонок может быть попросту не слышен: на разных этажах частного дома, в гараже и т.п.

Важно! Следует иметь в виду, что беспроводные системы предъявляют определенные требования к удаленности расположения кнопки и динамика друг от друга, которые могут варьироваться в зависимости от толщины и материала изготовления стен. Помимо прочего, современные звонковые системы могут иметь модули, обеспечивающие реализацию функций домофона, видеографического глазка, датчика движения и т.д

Помимо прочего, современные звонковые системы могут иметь модули, обеспечивающие реализацию функций домофона, видеографического глазка, датчика движения и т.д.

Как проводные электрические, так и беспроводные дверные звонки могут быть снабжены динамиком с целым набором различных мелодий и рингтонов, а также иметь функцию регулировки громкости и отключения подачи звукового сигнала.

Пошаговая инструкция по монтажу звонка

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

  • строительный нож;
  • набор отверток;
  • отвертка-индикатор;
  • шурупы и шуруповерт;
  • изолента;
  • клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Способы укладки кабеля

Укладка кабеля понадобится только для проводных звонков. Для этого осматривается поверхность стен внутри помещения вблизи выхода из дома или квартиры на наличие ближайшей распределительной коробки. Обычно она располагается в верхней части стены в месте ввода кабеля в дом от счётчика. Внутри помещений кабель можно уложить внешним или скрытым способом, а снаружи квартиры только скрытым, чтобы обеспечить надёжную антивандальную защиту. Для скрытой проводки при помощи перфоратора штробят канавки в стене подходящего размера. Внешнюю проводку укладывают в короба, закреплённые на саморезы.

Особенности моделей и установки

Все выпускаемые звонки делятся на проводные и беспроводные. Нельзя сказать какой вариант лучше. Конечный выбор зависит от условий монтажа и пожеланий жильцов квартиры.

Особенности беспроводных звонков

Беспроводные приборы нужны, когда систему оповещения о гостях требуется наладить в кратчайшие сроки или в случае отсутствия стационарного кабеля для цепей звонка.

Особенности беспроводных моделей:

  • работают без внешнего источника питания;
  • не требуют прокладки проводов, монтажа коробок, автоматов и прочего;
  • используют безопасное низкое напряжение батареек;
  • могут ложно звучать, когда нажимают на кнопку звонка ваших соседей;
  • чувствительны к препятствиям для радиоволн.

Беспроводной звонок на дачу с переговорным устройством

Особенности проводных моделей

Проводные модели сложны в установке. Они подойдут для монтажа в личном несъемном жилье или там, где присутствует соответствующий кабель для подключения звонка.

Особенности проводных моделей:

  • не требуют замены батареек, что экономит деньги;
  • повышенная надежность, ведь не используется радиопередающая электроника;
  • проводные звонки неспособны перехватить ложный сигнал с кнопок соседей;
  • рассчитаны на 220 В.

Правила установки

Теперь поговорим о том, как лучше всего устанавливать беспроводной звонок.

Выбор места. Прежде всего необходимо определиться с местом установки. Для владельцев муниципальных квартир предоставлено два варианта установки:

  • Возле дверной стены. На дверную стену можно крепить как устройства с липучками, так и с шурупом. Липучки желательно использовать для покрашенных стен, а шурупы для побелённых;
  • На дверное полотно. В таком случае лучше использовать звонки с креплением на шурупе.

Для владельцев частных домов предусмотрен единый вариант крепления. У калитки. Крепить звонок следует в таком месте, чтобы на него не действовали атмосферные явления и он был надёжно защищён от солнечных лучей. Рекомендованы беспроводные звонки с двумя динамиками.

Устанавливать беспроводной звонок, оба блока которого оснащены батарейками можно следующим образом:

  • закрутить в выбранное место шуруп;
  • на закрученный шуруп вставить внутренний блок;
  • затем установить батарейки;
  • Закрепить кнопку. Кнопка монтируется снаружи. Корпус должен быть открытым. Это касается как частных, так и муниципальных домов.
  • установить внешний блок и закрыть весь корпус беспроводного звонка.

На этом установка окончена.

Козырек для звонка из пластиковой бутылки

Обычно звонки находятся внутри помещения, но когда хозяин находится во дворе может потребоваться звонок и на улице. Конечно желательно использовать последние модели звонков и кнопок , которые предназначены для улицы. Вот пример.

Но можно и защитить старые. главное , чтобы на кнопке былв нулевая фаза, поверхность звонка и кнопки желательно обработать гидрофобными средствами. ну и непосредственно защитить от дождя и снега. И сделать это можно как показано на рисунке.

Для этого вам потребуется небольшое пластиковое ведро, можно купить, а можно использовать старое у которого ручка вышла из строя. Можно использовать и детское ведерко. Его надо обрезать до необходимых размеров, как на рисунке. А для того чтобы придать необходимую форму, часть ведерка, которую ваи надо изогнуть обработать толуолом, можно и бензином, но тогда вам придется постоянно в течении 15 минут смачивать поверхность ведра. Ну а после того как ведерко размягчится, нужно его закрепить как на рисунке. все отверстия закрыть силиконом.

Технический прогресс позволяет упрощать жизнь в самых разных областях домашнего хозяйства. Так, беспроводные звонки успешно заменили свой главный аналог — проводной звонок. Преимуществ у нового поколения устройств много, и нет смысла их перечислять.

Решил и я оснастить свой загородный дом беспроводным звонком. Приобрёл комплект, состоящий из кнопки и двух динамиков. Кнопка звонка выполнена со степенью защиты ІР44.

Это означает, что внутрь кнопки не должны проникать твёрдые предметы толще 1 мм, а вода, падающая в виде брызг на корпус с любого направления, не должна оказывать вредного воздействия на начинку прибора. Я тщательно осмотрел устройство. Анализ конструкции подтвердил надёжную защиту электронной начинки кнопки звонка, однако щели непосредственно между нажимной кнопкой и корпусом могут пропускать влагу. Зимой попавшая туда вода замёрзнет, и лёд может привести к поломке устройства. Таким образом, защита кнопки от осадков в виде козырька, на мой взгляд, необходима.

Сначала, имея габариты звонка, сделал чертёж козырька с установленным в нём устройством. Наглядный чертёж позволил определить основные размеры защитного элемента и понять, каким способом его изготовить. После этого рассчитал и нарисовал развёртку будущего козырька (рис. 1, 2, 3).

Очень удобно было использовать принтер: на нём я распечатал развёртку в масштабе 1 : 1. С помощью кусочков двухстороннего скотча прикрепил чертёж развёртки к листу металла.

Ножницами по металлу вырезал развёртку по контуру и обработал кромки напильником и надфилем. Для формирования козырька изготовил деревянную оправку. Используя параллельные прижимы, согнул боковые «крылья» А, затем на оправке — боковые стенки и, наконец, заднюю стенку Б (рис. 4).

Для того чтобы просверлить крепёжные отверстия в козырьке, сделал деревянный шаблон. Чтобы ответные отверстия в месте крепления звонка на заборе совпали с отверстиями на козырьке, использовал этот же шаблон.

Звонок располагается на заборе рядом с калиткой. В соответствии с прилагаемой инструкцией с помощью винтов и гаек закрепил кнопку звонка.

Всё. На этом монтаж закончен, звонком можно пользоваться.

Как закрыть кнопку беспроводного звонка от дождя на улице, своими руками?

Как сделать козырек для уличной кнопки звонка, своими руками?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
