Основные требования к дымоотводу и вентиляционным путям
Помещение, где находится газовый котел, должно отвечать необходимым требованиям, при этом регламентируется не только ширина и длина комнаты согласно мощности оборудования, но и размер до потолка, который должен быть не менее 2 м.
В котельной в обязательном порядке устанавливается вентиляционный канал, для этого предусматривается отверстие с сечением не менее 0,02 м2.
Расположение газовых котлов соотносится с условиями установки дымохода. При этом должны строго соблюдаться параметры последнего (высота, площадь канала) относительно установленного газового оборудования.

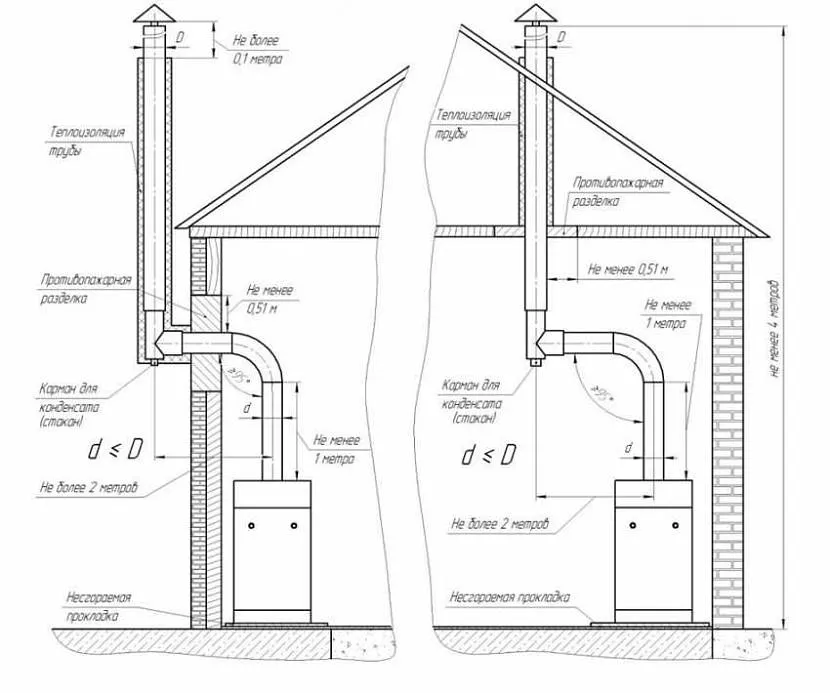

Дымоходы для газового котла в частном доме Источник pinterest.ru
Размер внутреннего сечения трубы для выхода дыма делается таким же или чуть больше, чем у прибора. Согласно НПБ-98, внутри отверстия дымохода скорость потока воздуха должна быть 15-20 м/сек, а такую тягу можно обеспечить при высоте трубы дымохода около 5 метров.
Место для установки газового котла
Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте). Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.
Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла
При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).
После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.
Нормы установки по СНиПу
На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:
- Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
- Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.
Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

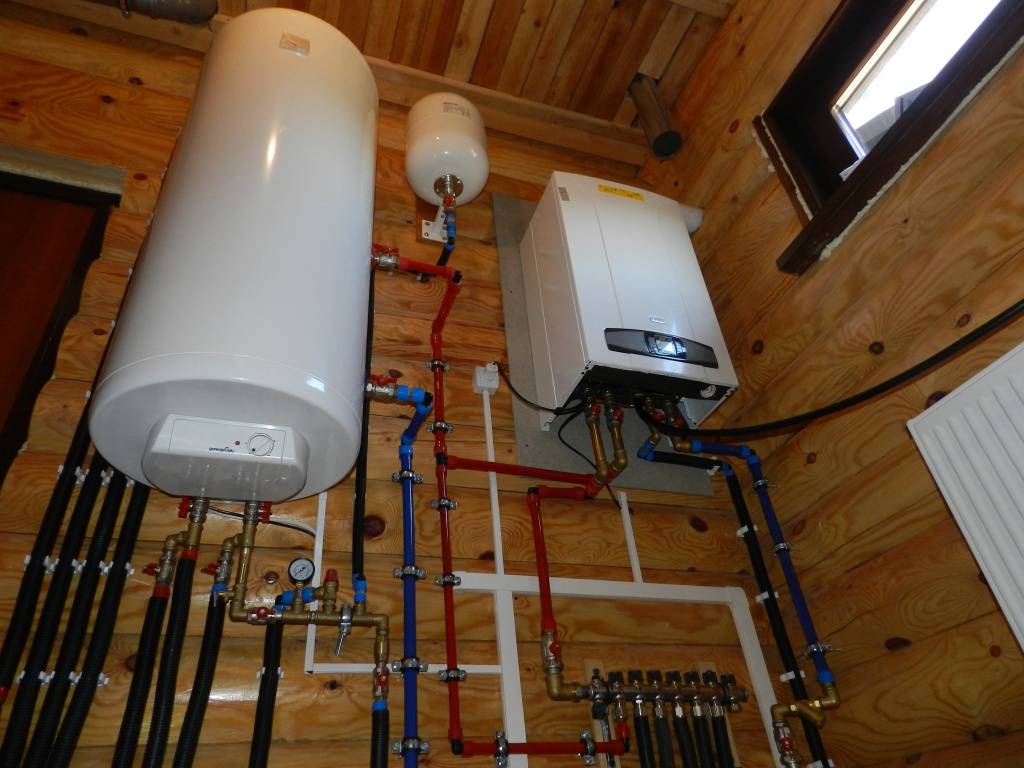

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки
Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).
Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.
Газовый прибор в частном доме: требования и основные этапы установки
Для грамотного монтажа агрегата предварительно нужно изучить нормативную документацию и правила выполнения этих работ. В них говорится об особенностях установки газовых приборов для устройства отопительной системы.
Какого вида котел не пришлось бы устанавливать, обязательно нужно выполнить требования определенных норм и правил, таких как:
- СНиП 41-01-2003 об отоплении, вентиляции и кондиционировании.
- СНиП 42-01-2002 о газораспределительной системе.
- СНиП 21-01-97 о пожарной безопасности.
- СНиП 2.04.08-87 об устройстве котельных.

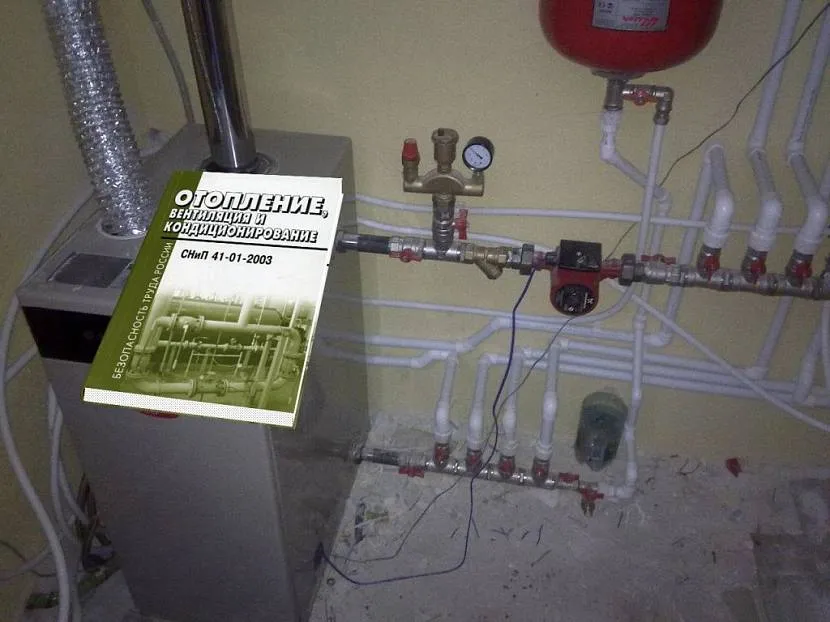

Положения СНиП содержат всю необходимую информацию для монтажа и запуска газового котла Источник optolov.ru
Нормы и правила установки навесного котла на газе
Строительные нормы и правила установки навесных газовых котлов, описаны в СНиП 31-02-2001, а также, поправках от 26.05.2004 и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.
Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.
Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:
- Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
- Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
- Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.
После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:
- С высотой установки.
- Требованиями пожарной безопасности.
- Указания, относительно внутренней отделки котельной.
На какой высоте вешать газовый котел на стену
При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.
Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.
Пожарная безопасность при монтаже навесного котла
При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:
- От поверхности стены, на которую монтируется агрегат не менее 10 см.
- От противоположной стены, не менее 40 см.
Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.
Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.
Как и чем отделать стены за газовым котлом
Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.
Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.
В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.
Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.
Технология установки своими руками
Лучше доверить монтаж специалистам службы газа, но при необходимости можно сделать это самостоятельно
Важно строго соблюдать инструкцию по установке разных видов котлов
Напольный котел
Для напольного котла обустраивается фундамент из бетона
Перед монтажом напольных газовых котлов нужно проверить их комплектацию. На поверхности аппарата не должно быть вмятин, сколов. Технические характеристики, указанные на корпусе устройства, должны совпадать с данными, прописанным в техпаспорте.
Порядок выполнения работ:
- Устранение заглушек с котла и очищение труб от сора, попавшего туда еще на этапе производства.
- Установка агрегата на подготовленное основание или фундамент. Его уровень можно выставить при помощи регулируемых ножек или негорючих элементов.
- Подключение к дымоходу. Отверстия для обустройства конструкции уже должны быть подготовлены. Для подсоединения котла к дымоходу нельзя использовать гофрированные материалы. Участки перекрытия и крыши, которые будут контактировать с конструкцией, нужно изолировать огнеупорными материалами. В местах соединения трубы и колен устанавливаются хомуты.
- Подсоединение к отопительному контуру и водопроводу. Сначала подводятся трубы отопления, на которых устанавливаются фильтры грубой очистки. На них монтируются отсекающие краны. Все соединения надежно герметизируются. Таким же способом подключается водопровод. Если жидкость очень жесткая, придется поставить оборудование, смягчающее ее. Для уплотнения соединений не стоит использовать резиновые уплотнители, так как они быстро трескаются и начинают пропускать газ.
- Подключение к электропитанию. Розетку лучше обустроить на минимальном расстоянии от агрегата. Если модель неустойчива к перепадам напряжения, в системе нужно задействовать стабилизатор или бесперебойник.
Настенный котел
Анкерный крючок для крепления котла на стену
Чтобы повесить настенный агрегат правильно, нужно разметить основание. Также проверяется комплектация оборудования. Кронштейны и монтажные приспособления должны идти в комплекте с котлом. Все патрубки и трубы отопительной системы промываются. Эта процедура нужна для устранения производственного сора.
Основание, на котором крепится агрегат, должно быть идеально ровным. Также оно должно выдерживать массу котла. Крепежные планки фиксируются на расстоянии 0,8-1,6 м от пола. Перед подсоединением изделия к системе отопления следует устранить заглушки, подводящие трубы оснастить фильтром, с обеих сторон от которого монтируются шаровые краны.
Во время монтажа нужно следить, выдержан ли уровень агрегата. Даже минимальный перекос не даст подключить его к трубам, а также нарушит функциональность системы. Газовые трубы подсоединяются только металлическими элементами через сгон или “американку”. Подключение должно быть жестким. Никаких резиновых прокладок или уплотнителей тут использовать не стоит – элементы должны быть паронитовыми.
Парапетный котел
Уличная часть парапетного котла
При наличии соответствующего инвентаря и материалов, установить парапетный котел можно самостоятельно. Однако для введения в эксплуатацию нужен сотрудник газовой службы
Особое внимание нужно обратить на подсоединение отопительной системы и газовых труб, а также на вывод коаксиального дымохода
Подготавливается канал для выведения воздухопровода и дымохода за пределы помещения. Он должен по размерам соответствовать трубе. За основу берется диаметр внешнего кольца. Лучше расположить дымоход возле окна. Такая локализация позволит чистить приспособление и проверять его состояние.
Первым монтируется патрубок воздухопровода. Чтобы деталь не сместилась, ее нужно зафиксировать в канале. После этого к котлу подсоединяется водопровод. Устанавливаются шпильки, при помощи которых устройство будет держаться в заданном положении. Для закрепления используются гайки.
Устанавливается труба дымохода. Она плотно соединяется с патрубком. Деталь устанавливается с небольшим уклоном, чтобы мог стекать конденсат. Все зазоры должны быть отрегулированы таким образом, чтоб пламя в горелке было ровным. В последнюю очередь подключается отопительная система с радиаторами, устанавливается расширительный бачок.
Монтаж котла
Примыкание корпуса котла вплотную к любой из стен недопустимо, поэтому переделывать крепления настенных котлов, утапливать котел в нишу и т.п. нельзя. После установки котла на место делается его обвязка – подключение трех систем: газовой, гидравлической и электрической. Газовую обвязку должен, как указано, делать специалист-газовик, и в последнюю очередь, когда все остальное уже подключено.
Схема гидравлической обвязки газового котла
Электрическую и гидравлическую обвязки можно делать самостоятельно. Здесь основной руководящий документ – инструкция на котел. Типовая схема гидрообвязки котла приведена на рисунке. Для любого котла нужно точно соблюсти следующие условия:
Вода и горячие газы в теплообменнике котла должны идти противотоком, иначе он может просто взорваться при любой автоматике
Поэтому крайне важно не перепутать, по небрежности или ради удобства монтажа, холодные и горячие трубы. После гидрообвязки осмотрите еще раз внимательно всю систему, потом отдохните часок, и осмотрите еще раз.
Если в отопительную систему был залит антифриз, слейте его полностью и промойте систему дважды чистой водой
Примесь антифриза в воде, поступающей в теплообменник, также взрывоопасна.
Не пренебрегайте «грязевиками» – фильтрами грубой очистки воды. Они должны быть расположены в низших точках системы. Накопление грязи между тонкими ребрами теплообменника также создает опасную ситуацию, не говоря уже о непомерном расходе газа. В начале и в конце отопительного сезона сливайте через грязевики отстой, проверяйте их состояние и при необходимости промывайте систему.
Если котел со встроенным расширительным баком и системой обезвоздушивания, уберите прежний расширительный бак, а прежний воздушный кран перекройте наглухо, проверив предварительно его состояние: подсос воздуха тоже создаст опасную ситуацию.
Особенности выбора нового котла
Для того чтобы собственник легко смог провести замену источника нагрева, ему нужно ответственно подойти к выбору новой модификации. При этом, если нет необходимости, то лучше не менять ни марку агрегата ни ее мощность, поскольку в таком случае новые ТУ и проект выполнять не потребуется.
Достаточно будет внести данные в абонентском отделе данные про установку нового агрегата. В большинстве случаев это оправдано, поскольку новые агрегаты той же модификации выпускаются более экономичными, укомплектованными современными системами управления и автоматики безопасности.
Если подобные котлы промышленностью не выпускаются, то приобретая новый, потребуется выбрать агрегат с той же теплопроизводительностью, поскольку она связана с работой внутридомовой отопительной системой, а повышенная мощность приведет к тому, что потребуется выполнять ее реконструкцию.
Аналогичный
При замене напольного котла равнозначного по мощности, но иной модификации, официально нужно оформление ТУ и подготовка нового проекта, поскольку, скорее всего, произойдет смена технических параметров источника теплоснабжения, которые повлияют на работу отопительной системы.
Если при этом часовое использование газа для нового аппарата в точности будет равняться прежнему, без смены характеристик системы дымоотвода, то это намного облегчает задачу. Поскольку все, что потребуется от пользователя — подать в газоснабжающую организацию письменное уведомление о произведенной замене.
К уведомлению необходимо приложить следующие документы:
- Акт включения котлоагрегата.
- Акт осмотра систем дымовентиляции пожарными службами.
- Договор на сервисное обслуживание, установленного газоиспользующего оборудования.
После завершения рассмотрения заявление горгазом выдается допуск на эксплуатацию. После этого производится монтаж, наладка котельного оборудования и после положительных результатов, можно будет приступать к его эксплуатации.
Большей мощности
Во всех без исключения других вариантах замены котла: на иную модель, большую мощность, варианта установки, потребуется пройти полный процесс: согласования с контролирующими органами, выполнение проекта, монтажно-наладочные работу и получение разрешение на эксплуатацию от горгаза.
Обязательно рассчитайте требуемую мощность
Выполнить это все же будет легче, чем для нового строительства, по той причине, что отопительная система уже смонтирована, а пересмотр тепловой схемы обычно не потребуются. Демонтаж бывшего агрегата допускается выполнить собственными средствами, за исключением газовой линии.
Для включения к газовой сети и первоначального пуска потребуется пригласить сервисную газовую службу имеющую лицензию на право выполнения подобных работ, при другом развитии событий гарантийные обязательства на котел будут недействующими.
Электрический
При замене газового котла на электрический, потребуется сообщить газоснабжающей организации о планируемых изменениях в газопотреблении, чтобы можно было пересмотреть условия договора по объемам газа, а также, возможной, установки газового счетчика.
Далее если мощность котла превышает 15 кВт, что примерно достаточно на электроотопление 120-150 м2 площади, необходимо получить разрешение Ростехнадзора.
Также потребуется согласовать увеличение электрической мощности с электроснабжающей организацией. Причем у последнего ведомства, пользователю придется получать ТУ, на основании которого выполняют проект подключение агрегата с реконструкцией внутридомовых линий.
Поскольку, как правила старая проводка потянуть повышенную электронагрузку не может. Выполнение проекта реконструкции электрических сетей могут выполнять только специальные проектно-монтажные организации имеющие лицензию на право проведения подобных работ.
Требования для установки котла в кухне
Планировка кухни осуществляется с учетом требований, распространяющихся на установку газового отопительного оборудования. Действующие нормативные документы определяют:
- Наличие двери, разделяющей кухню и другие помещения.
- Минимальные требования относительно оконных проемов.
- Присутствие приточно-вытяжной вентиляции.
- Расположение розетки, труб котла.
- Требования к системе дымоотведения.
Читать также: Кровать из осб своими руками
Интерьер кухни с газовым котлом на стене или полу, должен строго соответствовать действующим СНиП и санитарным нормам. При выявленных грубых нарушениях, представитель Газового хозяйства имеет право отключить подачу газа и наложить штрафные санкции.
Нужна ли дверь на кухню при установке котла на газе
Требования к установке газовых котлов отопления на кухне, оговаривают, что помещение должно быть отгорожено от коридора и жилых комнат дверным полотном. Категорически запрещается заменять дверь аркой.
Двери на кухне с установленным газовым котлом, не должны иметь нижнего порога, для беспрепятственной циркуляции воздуха. В качестве альтернативы, допускается врезка в полотно конвекционного канала, закрытого декоративной панелью.
Нужна ли форточка в кухне, если стоит газовый котел
Правила размещения газового отопительного котла на кухне, в частности, СП 54.13330, оговаривают необходимость в оконном проеме с установленной форточкой. Строго говоря, металлопластиковые стеклопакеты с открывающимся окном (не имеющие форточки) являются нарушением норм
Но, обычно представители газовой службы, не обращают на это внимание
Форточка, как и конвекционные отверстия в двери на кухню, необходимы для обеспечения непрерывной циркуляции воздушных потоков
Если требуется встроить газовый котел в кухонную мебель, важно особенно тщательно выбирать расположение, чтобы оно соответствовало направлению циркулирующего воздуха. В фасаде мебели, также делают конвекционные отверстия
Каким должен быть потолок на кухне
Согласно этому правилу, делать натяжной потолок в кухне, если планируется установка котельного оборудования, работающего на газе, не рекомендуется. Запрещается применение пластиковых панелей. Рекомендуется использование гипсовых и цементно-песчаных штукатурок с последующим окрашиванием поверхности.
Где должна быть установлена розетка котла
Расстояние от газового отопительного оборудования до розетки, оговаривается в инструкции по эксплуатации. Данное требование контролируется органами Газнадзора. Электророзетка для котла монтируется не ближе чем в 1 м.
Еще одно требование, это правильное расположение холодильника на кухне, относительно газовых отопительных приборов. Минимальное расстояние должно быть не менее 30 см. Промежуток необходим для обслуживания котла.
Как вывести дымоход из кухни для газового котла
Чтобы правильно расположить на стене газовый котел в сочетании с кухонным гарнитуром, потребуется учесть прохождение дымохода. Котельное оборудование устанавливают как можно ближе к месту, где дымовая труба выходит на улицу. Так, можно избежать необходимости сверлить отверстия в шкафчиках для прохождения дымохода.
Коаксиальный дымоход выводится через стену. Атмосферные модели, подключаются исключительно к специально предусмотренному вытяжному каналу.
Требования и нормы, оговаривающие установку и размещение газового котельного оборудования на кухне, требуют неукоснительного соблюдения. Чтобы избежать ошибок, стоит получить консультацию у инспектора газовой службы.
