Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Какие же основные параметры хорошего дымоотвода?

• Качественное сжигание топлива
• Активный прогрев стенок
• Идеальная тяга
• Преодоление порога образования конденсата
• Прочность
• Удобство

Материалы, которые используются в изготовлении устройства, могут быть самыми разными. Широкое распространение получили керамические, сварные, кирпичные и нержавеющие отводы. Каждый из них имеет свои плюсы и минусы.

Дымовая труба из кирпича считается наиболее огнеупорной и практичной, но в процессе эксплуатации на внутренних стенках постепенно оседает копоть, что приводит к снижению тяги. Установка керамического канала – весьма трудоемкий и тяжелый процесс, поскольку внутри проходят металлические стержни, придающие конструкции прочность. Зато такие дымоотводы устойчивы к атмосферным явлениям и конденсату. Сварные приборы обходятся дешево, но “боятся” коррозии, а стальные нержавеющие – хотя дороговаты, зато универсальны.

В любом случае, при монтаже конструкции из любого материала необходимо руководствоваться основными правилами ВДПО:

1. Дымовые трубы отопительных агрегатов, которые предназначены для твердого топлива, должны обеспечивать полное выведение газов

2. Для каждого отопительного агрегата или печи должен отводиться свой дымовой канал
3. Дымоходы должны монтироваться строго вертикально, без малейших уступов и изменения сечения
4. Ширина сечений отопительного агрегата и дымоотводящего патрубка должны соответствовать друг другу
5. Дымари для печей должны быть не менее 5 метров в высоту
6. Конструкции из металла должны быть изготовлены из специальной легированной стали не менее 1мм, которая обладает высокими антикоррозийными качествами
7. Звенья надсадных труб не должны соединяться в чердачных или междуэтажных перекрытиях
8. Дымовое приспособление должно иметь очищающее устройство от отложения сажи
9. Места примыкания каналов к горючим конструкциям здания должны быть отделены негорючим материалом
10. Пересечения дымовыводящих приборов перекрытий из горючих материалов должны быть разделены горизонтальными разделками

Какой дымоход лучше для газового котла ↑

Необходимо четко понимать, что к устройству газовых котлов предъявляется повышенный уровень требований. В частности это касается и системы отведения дымовых газов, хотя их температура в данном случае не столь и высока – не более 150˚ С.

Хоть содержание примесей серы в газовом топливе не столь уж велико, однако даже этого достаточно, чтобы проявилось их агрессивное воздействие. В результате реакции окисленной серы с участием воды образуется купоросное масло. Пары серной кислоты при отведении разъедают на своем пути стенки дымоотводящих каналов, будь то простейший дымоход из нержавейки либо кирпича. Эксплуатационный срок системы в подобных условиях сводится к нескольким годам.

Совет
Дымоходы из нержавеющей стали изготавливается из особой стали (марки AISI 316L)

Этот материал не только жаро-, но также и кислотостойкий.

Внимание
Кирпичный канал в этом смысле наиболее опасен, поскольку шероховатость на поверхности внутренних стенок значительно повышает риск появления водяной пробки.. Из всего вышесказанного можно заключить, что наиболее целесообразной конструкцией является дымоход для газовых котлов из нержавеющей стали со специальными добавками либо из керамической или асбестоцементной трубы

Из всего вышесказанного можно заключить, что наиболее целесообразной конструкцией является дымоход для газовых котлов из нержавеющей стали со специальными добавками либо из керамической или асбестоцементной трубы.

Трубы для котла могут размещаться в шахте, выложенной кладкой из кирпича, тогда он будет смотреться как кирпичный.

В настоящее время растет популярность сэндвич-систем, представляющие собой двойные трубы с прослойкой из базальтовой ваты. Этот вариант устройства оптимален для выносных конструкций, поскольку больше не нуждается в утеплении снаружи.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного  диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

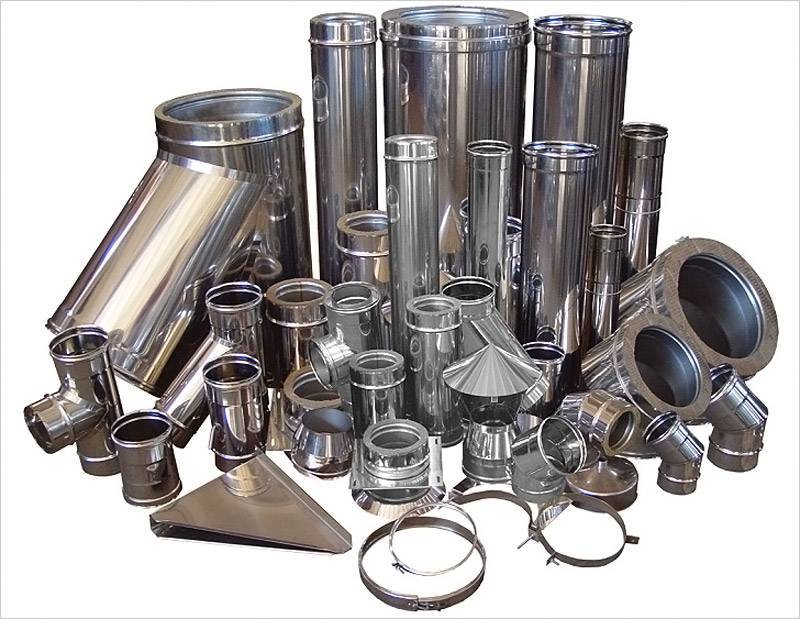

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

• первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
• диаметр внутри конструкции зависит от разновидности газового оборудования;
• при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
• для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Watch this video on YouTube

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

• труба состоит из отдельных элементов, которые соединены специальной мастикой;
• утеплитель выполняется из минеральной ваты;
• кожух производится из бетонных блоков с вентиляционными отверстиями.

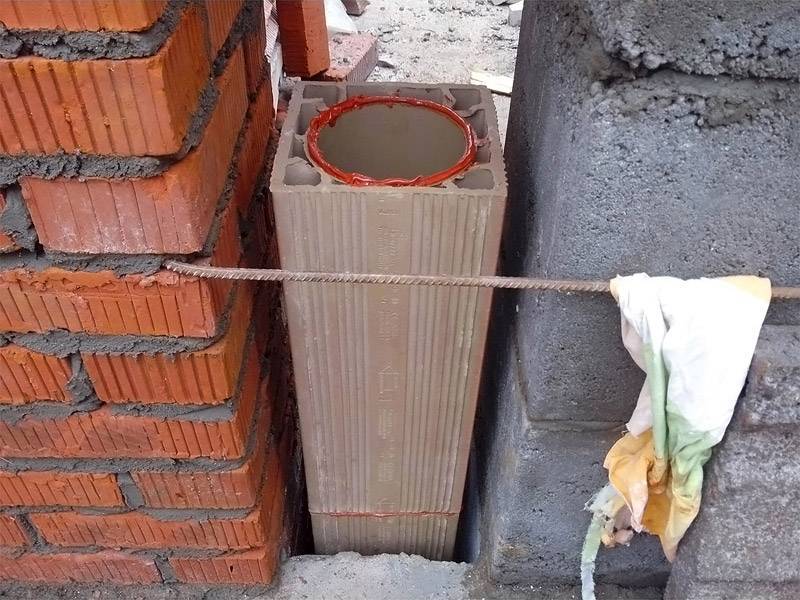

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

• повышение производительности системы отопления;
• полная безопасность;
• если  размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
• для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Watch this video on YouTube

Монтаж

Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.

• Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
• Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
• Отдельные элементы должны соединяться друг с другом по раструбной системе.
• Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
• В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
• Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
• Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.

Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.

А также необходимо утепление для предотвращения образования наледи.

В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП.
Установка включает несколько последовательных этапов:

• Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.

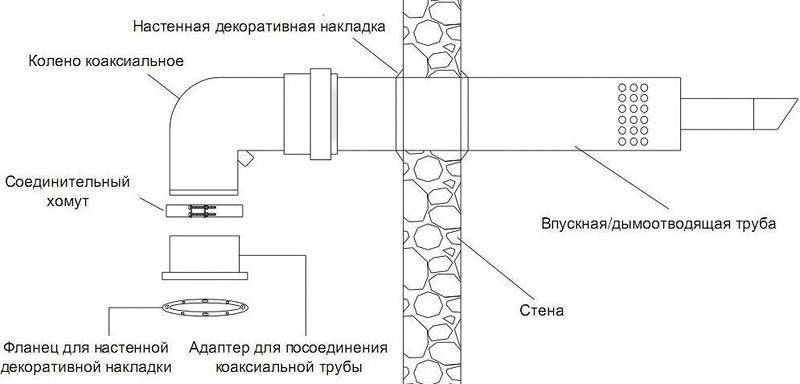

• Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
• Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

Что такое коаксиальный дымоход

Понятие «коаксиальный» применяется для обозначения какой-либо конструкции, состоящей из двух предметов, располагающихся вокруг общей оси. В случае с дымоходом коаксиально типа — это дымоотводящий канал, состоящий из труб разного сечения.

Расстояние между трубами одинаково по всей длине дымохода, включая поворотные колена, отводы и другие элементы. Это достигается за счёт специальных перемычек, которые располагаются по всей протяжённости дымохода.

Коаксиальный дымоход выполняется из двух труб с общей центральной осью, разделённых специальными внутренними перемычками

Принцип работы коаксиального дымохода

Канал между внутренней и внешней трубой обеспечивает постоянное поступление свежего воздуха, который необходим для поддержания процессов горения. Внутренняя труба является каналом для выведения дымовых газов и других продуктов горения. По сути, особенная конструкция коаксиальной трубы позволяет дымоходу выполнять сразу две функции: вывода вредных веществ и приточной вентиляции.

По внутреннему каналу происходит удаление дымовых газов, а через межтрубное пространство в камеру сгорания поступает свежий воздух

Основная область применения коаксиальных дымоходов — это настенные и напольные газовые котлы с закрытой камерой сгорания, газовые колонки и конвекторы. С оборудованием, работающим на твёрдом топливе, дымоходы коаксиального типа не используются.

Достоинства и недостатки конструкции коаксиального дымохода

Среди достоинств дымоходов коаксиального типа можно выделить:

1. Универсальность. Монтаж коаксиальной трубы выполняется посредством её вывода через несущую стену, потолочные или кровельные перекрытия. В зависимости от потребностей можно подобрать необходимые размеры дымохода.

   Коаксиальный дымоход можно вывести традиционным способом через перекрытия и кровлю, но значительно проще сделать это через несущую стену, если применяется котёл с закрытой камерой сгорания

2. Экологичность. Чем выше КПД отопительного оборудования, тем лучше сгорает топливо. Это, в свою очередь, уменьшает концентрацию вредных веществ и газа, выбрасываемого в атмосферу.
3. Повышение КПД. За счёт естественного теплообмена с внутренней трубой в камеру сгорания поступает подогретый воздух, что значительно повышает КПД отопительного оборудования. При этом расход топлива становится заметно ниже.
4. Безопасность. Холодный воздух, поступающий по внешней трубе, охлаждает продукты горения, выводимые по внутреннему каналу. Риск возгорания и прогорания дымохода сводится к минимуму.
5. Простота установки. Для сборки дымохода не требуется специального инструмента или особых навыков в строительстве. Конструкция дымохода позволяет быстро установить и ввести в эксплуатацию любое оборудование с закрытой камерой сгорания.

Несмотря на множество достоинств, конструкция коаксиальной трубы не лишена недостатков. При температуре ниже -15 оС коаксиальный дымоход может сильно обмёрзнуть.

Это связано с тем что, по сути, является преимуществом рассматриваемой конструкции — холодный воздух нагревается за счёт температуры выходящих наружу дымовых газов. Продукты горения сильно охлаждаются и на выходе из трубы могут конденсироваться, что приводит к сильному обледенению на оголовке дымохода.

Одно из основных преимуществ коаксиального дымохода оборачивается его главным недостатком — при низкой температуре на улице происходит конденсирование продуктов сгорания и намерзание льда на оголовке трубы

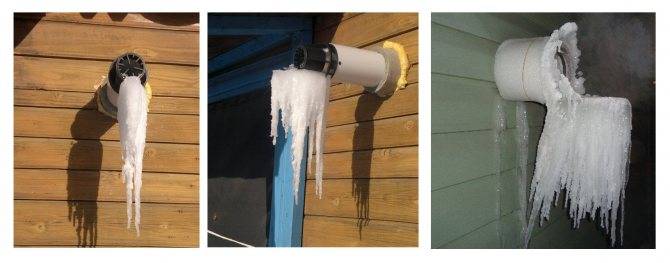

Для предотвращения обледенения следует выбирать специальные устройства, рассчитанные на работу при отрицательной температуре, а также более внимательно рассчитывать сечение дымовой трубы.

Что это такое?

Несущие стены берут на себя значительную часть массы строения и передают давление на фундамент. На них попадает нагрузка от всех расположенных выше элементов: перекрытий, балок, кровли. Кроме этого, они передают свой собственный вес и служат для разделения внутренних смежных помещений.

К несущим относят следующие элементы:

• наружные стены;
• те, что располагаются между блоками;
• поддерживающие лестничные пролеты.

Нагрузка на несущие стены внутри здания меньше, утеплитель не требуется, поэтому они тоньше, чем наружные.

Несущие стены неприкосновенны. Чем они отличаются от других:

1. Толщина кладки измеряется в кирпичах, от одного до трех. Полный кирпич – это 250 мм. Согласно требованиям, к нему дополнительно закладывают стандартную ширину шва – 10 мм. Несущие стены строят толщиной от 360 до 640 мм, то есть кладкой от 1,5 до 2,5 кирпичей. Выбор зависит от региона, где производится постройка, чем холоднее, тем толще стена.
2. Они располагаются непосредственно на фундаменте, а не на перекрытиях.

Как понять, какие ими являются?

Есть понятие – несущий остов. К нему относят фундамент, несущие стены, кровлю, перекрытия и балки, которые составляют основную часть строения, то, на чем держится весь дом. Прочность этой конструкции обеспечивает устойчивость всего строения, его способность сопротивляться любому давлению и нагрузкам, способным привести к критическим перегибам и деформации.

Остов, как конструктивный элемент, выполняется в соответствии с назначением строения, его габаритами. При строительстве коттеджей и частных домов чаще всего выбирают бескаркасный остов, он дешевле, полностью отвечает требованиям безопасности и процесс занимает не так много времени, как установка каркасного варианта.

Здесь несущими становятся внешние стены, мощные внутренние продольные и поперечные, связанные с фундаментом. Между ними укладывают перекрытия, а лестницы предают дополнительную жесткость получившейся устойчивой коробке.

Нижняя часть стен, как правило, массивнее, толще, чем та, что находятся ближе ко второму этажу или кровле, так как на ее попадает основная нагрузка. Например, стены цокольного этажа из кирпича делают кладкой 640 мм, а на втором этаже создают более тонкие стены – 360 мм.

Несущие стены внутри здания могут быть:

1. Продольными. Они располагаются вдоль внешней стены, которая длиннее. Перекрытия будут укладываться перпендикулярно им. Выстраивают такие несущие стены на расстоянии ширины перекрытия. Такая схема подходит для домов вытянутой формы.
2. Поперечными. Они выстраиваются вдоль меньших по длине внешних стен. Остов с ними становится устойчивее, жестче, но тогда внутренняя планировка будет ограничена по возможностям, нельзя будет менять ширину комнат, она будет зафиксирована поперечными несущими стенами.
3. С участием и продольных, и поперечных стен. В этом случае делают комбинацию из двух видов. Жесткость здесь обеспечивает удачно подобранная комбинация, взаимосвязь лестничных маршей, перекрытий, которые жестко связываются с несущими стенами. Такой вариант подходит для домов нестандартной формы.

Стандартная длина перекрытия – 6 метров. Соответственно, расстояние между несущими стенами не может превышать этот показатель. И если одна из внешних стен дома превышает длину, значит внутри должна находиться продольная или поперечная несущая стена. Располагают ее на стыке перекрытий между этажами.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымохода Источник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
2. Собирается вертикальный стояк.
3. Уплотняются соединения огнеупорной смесью.
4. Фиксируются настенными кронштейнами.
5. Сверху закрепляется предохраняющий от осадков зонт.
6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

• Материал, из которого изготовлена труба.
• Наружное оформление дымохода.
• Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Требования к материалу дымохода по нормам СНиП

Труба дымохода должна быть выполнена из материала, который не горит, он должен сопротивляться возгоранию при высоких температурах в течение часа.

Герметики должны быть огнестойкими и не терять своих изолирующих свойств при нагревании, тем более распадаться и открывать места для выхода дыма наружу.

Не допускается изменение диаметра трубы, расширение и сужение на всей протяжённости дымохода. Это снижает тягу и приводит к плохому горению или задымлению внутреннего пространства помещения.

Верхушка дымохода должна подниматься более конька крыши или быть ей равной по высоте. Чем дальше выход дымохода от конька, тем ниже можно сделать дымоход.

Требования к помещению, в котором располагается газовое оборудование

Подсобка, в которой планируется размещение газового котла должно быть хорошо вентилируема. Обязательно предусмотреть естественный вентиляционный отток потока воздуха. Для проветривания комнаты нужна форточка в окне. Если вытяжка принудительная, то воздухообмен происходит за счёт поступления свежих потоков из смежных помещений.

Входные двери в помещение должны распахиваться наружу по требованию техники безопасности, чтобы человек мог свободно покинуть помещение в критическом случае, а не быть придавленным дверью.

В помещении с газовыми котлами и водонагревателями не рекомендуется устанавливать выключатели и розетки. Если есть утечка газа, то может произойти возгорание от искры, полученной при соединении клемм выключателя.

Требования к дымоходам газовых котлов соответственно нормам СНиП

Конструкция дымохода котла должна выполняться строго по инструкции и особенное внимание уделяется мелочам. Она должен отвечать стандартам и требованиям, указанным в описании отопительного газового котла

Эти условия необходимы для нормального функционирования конструкции дымохода длительный промежуток времени.

При сборке и монтаже дымохода обязательным является соблюдение правил пожарной безопасности. При прохождении сквозь стену, выполненную из дерева, труба оборачивается асбестом, а изоляция вокруг выполняется из негорючего материала.

При устройстве прохождения через кирпичную или бетонную стену достаточно изолировать отверстие вокруг трубы монтажной пеной для зимних работ.

Скорость газов и отходов горения внутри дымохода должна быть не менее 15м за секунду.

Толщина труб составляет не менее полмиллиметра. Сталь более подходит для изготовления труб. Иногда в неё добавляется примесь титана для прочности. Такие материалы хорошо сопротивляются коррозии от агрессивного воздействия газов.

Чтобы легко можно было время от времени очищать дымоход газовых котлов, нужно выполнить ревизионные тройники на всём протяжении выводящей конструкции.

Каким бы сложным ни был запланирован дымовой канал, он не должен поворачивать более трёх раз, причём радиус изменения направления не может составлять размер меньше внутреннего диаметра труб.

Все соединения труб выполняют при помощи обжимных хомутов, используя при этом температурные герметики. Крепление снаружи делают кронштейнами на дюбелях или анкерах через расстояние 2 м.

Горизонтальная или вертикальная линия труб должна быть прямой, никакие изгибы не допускаются.

В случае расположения дымохода от газового котла на плоской кровле, его высота должна быть не менее полуметра выше покрытия. При расположении выхода дымового канала газового котла ближе, чем полтора метра к коньку скатной кровли, он должен выступать на полметра выше конька.

Если же выход расположен более, чем указанное расстояние, тогда верхушка дымохода должна совпадать с высотой крыши в самом её высоком месте.

Требования к соединительным частям по СНиП

Монтаж всех элементов дымового канала газового котла выполняется снизу вверх, от выхода котла.

Все нестандартные соединения труб, для которых не предусмотрены готовые фасонные элементы выполняются стальными с применением сварочной техники.

Общая протяжённость состыкованных частей не должна превышать длину 3 м для новостроек и 6 м для старых зданий.

Наклон горизонтальной трубы от котла должен быть 0,01. Уклон выполняется от котла, чтобы не было затекания образовавшегося конденсата.

Если для монтажа дымохода газовых котлов применяется чёрный металл, то его нужно обработать огнестойкими грунтовками или лаком.

После установки всего газового оборудования и монтажа дымохода соответствующими службами производится приёмка конструкции, о чём составляется акт приёмки. Эти же органы имеют право отключить вас от сети за невыполнение положенных требований до времени их исправления.

Виды материалов, которые используются при изготовлении дымохода

Вытяжную трубу возможно изготовить из различных материалов. Вообще, установлен ряд требований к дымоходам для газовых котлов. Их нужно соблюдать для безопасного использования. К примеру, конструкция должна быть надежной, чтобы не пропускать продукты горения. Также дымоход обязан иметь устойчивость к химическим веществам.

Каждый из материалов обладает своими плюсами и минусами, которые необходимо рассмотреть подробнее. Это поможет определить оптимальный вариант для каждого конкретного случая, исходя из бюджета и указанных характеристик материалов.

Подскажите, из какого материала выполнен Ваш дымоход

Керамический 0%

Кирпичный 14.29%

Коаксиальный из пластика или оцинковки 0%

Асбоцемент 28.57%

Нержавейка 28.57%

Простой стальной 28.57%

Проголосовало: 7

Керамика

Дымоходы керамического типа – это сборная конструкция, состоящая из:

• внешней поверхности из керамзитобетона;
• воздушного пространства;
• прослойки из утеплителя;
• канала для отвода дыма из керамики.

Эта сложная конструкция обусловлена тем, что труба вытяжки для газового котла достаточно хрупкая, поэтому ее нельзя оставлять без защиты. Помимо того, керамические изделия хорошо проводят тепло и нуждаются в качественной изоляции.

Из преимуществ керамических дымоходов отмечают долгий срок службы, надежность и стойкость при контакте с химическими веществами. Из недостатков можно выделить высокую стоимость материалов и большой вес, поэтому при возведении высокой конструкции необходимо обустройство дополнительного укрепления – фундамента.

Асбоцементная труба

Является одним из наиболее дешевых материалов для постройки дымоходов. Ранее был самым распространенным.

Существует ряд правил, которые нужно соблюдать, чтобы конструкция была безопасной и не навредила жильцам:

Нержавеющая сталь

Материал считается практически самым надежным. Имеет устойчивость к коррозийным воздействиям, внешней среде и изменениям температурного режима. Также сталь устойчива к повышенной влажности и агрессивной среде.

Другими достоинствами данного материала являются:

• продолжительная эксплуатация;
• высокая прочность;
• низкая стоимость;
• подходит для работ различной сложности.

Дымоходы собирают из отдельных частей, поэтому один из элементов можно заменить, если он приходит в негодность.

Кирпичная кладка

Считается классическим вариантом для дымоотвода. К кладке из кирпича предъявляется ряд определенных требований:

1. Кирпичи шамотного типа.
2. Для скрепления кирпичей используют глину или специализированную клеевую смесь.
3. Труба из кирпича для дымохода газового котла должна быть выше уровня крыши.

Коаксиальный дымоход

Сравнительно недавнее изобретение, которое уже плотно укрепилось на рынке. Отличается практичность и высокой стоимостью. Как правило, это пластиковый или оцинкованный дымоход.

Воздух поступает через трубу, которая выводит из помещения продукты горения. Таким образом, конструкция одновременно выполняет две важные функции.

Конструкционной особенностью является то, что внутрь большой трубы помещается другая, имеющая меньший размер. Благодаря этому они не задевают друг друга. Несмотря на это, трубы хорошо скреплены между собой, что делает их единым целым.

Устройство труб позволяет осуществлять нормальный воздухообмен в помещении и не нарушает его микроклимат.

Установка в доме ↑

как правильно сделать дымоход 2
как правильно сделать дымоход 1

Подготовительный этап

На перекрытиях, а также кровле размечают места отверстий под дымоотводный канал.

Рекомендуем
Очень важно многократно выверить размеры используемого проходного патрубка и разметки.

Вырезают требуемый проем.

Подсоединение

• Труба, которая отходит от котла, присоединяется к переходнику. Затем монтируют тройник со штуцером, через него очищают трубу, или с ревизией.
• На данном участке выполняют первичную фиксацию трубы. Для крепления к стене используют опорный кронштейн.
• В процессе наращивания трубы фиксируют кронштейнами, располагая их с шагом в 300–400 см. Если необходимо, допускается использовать колена. Крепление труб усиливают при помощи стенных хомутов, установленных на расстоянии двух метров друг от друга.

• В месте, где труба проходит сквозь перекрытие, устанавливают проходной патрубок. На участке прохождения через кровлю укладывают подкрышный лист с переменным уклоном.
• Часть трубы, которая выведена наружу оснащается фартуком, а также конусообразным наконечником. Для уплотнения межтрубного пространства используются гильзы с уплотнителями.
• Все части системы, которые соприкасаются с легко воспламеняемыми материалами, требуют изоляции. К примеру, проходной патрубок окружают фольгированным матом из базальтовой изоляции и фиксируют при помощи огнеупорной мастики.

Внимание
Крайне важным требованием является герметичность полученной конструкции. Это можно проверить с помощью обычного раствора мыла

Его наносят на швы и подключают котел. Появление пузырьков будет говорить о негерметичности системы.

Чтобы использовать систему отопления, работающую на газе, необходимо получить акт дымохода для газового котла. Приемку и первый запуск установленного оборудования осуществляет представитель газового хозяйства.

Для наглядности посмотрите этапы устройства дымохода для газового котла на видео.

https://youtube.com/watch?v=5qLrAhOehf4%3F

2022 stylekrov.ru

Правила установки коаксиального дымохода

1. Газовые котлы закрытого типа сегодня успешно применяются как при строительстве дачного жилья, так и для отопления квартир в многоэтажных домах. Известно, что монтаж коаксиального дымохода для газового котла может производиться как по горизонтали, так и по вертикали.

Правила установки коаксиального дымохода регламентированы СНиП 41-01-2003, которым ранее разрешалось использование горизонтальных дымоходов в многоквартирных домах. Однако в 2012 г действует свод правил СП 60.13330.2012 «Отопление, вентиляция, кондиционирование.

Актуализированная редакция СНиП 41-01-2003. «Согласно этому документу установка каминов в жилых многоквартирных домах через наружные стены не допускается.

В результате на данный момент горизонтальный коаксиальный дымоход можно использовать только в частных домах, а в квартирах многоэтажных домов возможен только вертикальный отвод дымовых газов через крышу. Это первый важный момент касательно СНиП коаксиального дымохода.

• 2. Необходимо знать и твердо помнить еще один важный момент:
• В целом можно выделить наиболее важные общие требования к горизонтальной установке коаксиального дымохода (правила установки):
• — расстояние от земли до коаксиальной трубы должно быть не менее 2,0 метров;

несоблюдение общих требований нормативных документов при установке системы дымовых газов может привести к тому, что газовая служба просто не выдаст разрешение на эксплуатацию котла.); — Перед коаксиальной трубой необходимо предусмотреть свободное пространство — не менее 1,5 метра (не должно быть внешних препятствий в виде заборов, стен, столбов и т.д.)

— Если в системе дымовых газов не используется отвод конденсата, коаксиальная труба монтируется с уклоном к земле (в пределах 3-12°);

— Коаксиальный дымоход можно выносить только на улицу! — В конструкции оптимально использовать не более 2-х коаксиальных колен; — между газовыми трубами и элементами дымохода должно быть не менее 20 см; Обобщая эту статью, можно сделать вывод:

система отвода газов при эксплуатации настенного газового котла с закрытой камерой сгорания — довольно сложный проект, требующий определенных знаний даже при проектировании и выборе изделия. Поэтому еще раньше

чтобы купить коаксиальный камин, самым правильным решением будет помощь квалифицированных специалистов, которые помогут выбрать подходящий вариант с учетом всех нюансов. Также мы выяснили, что при установке коаксиальных дымоходов обязательно соблюдать все требования. Поэтому помощь профессионалов — единственно правильное решение в такой ситуации, помните, что дымоудаление должно быть в первую очередь безопасным!

Именно правильная установка камина обеспечит вам душевное спокойствие и станет гарантией надежной и продолжительной работы отопительного оборудования.

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.
