Как сделать дымоход для камина: правила устройства дымового канала и сравнение конструкций

Диаметр

Для того чтобы провести расчет всех параметров, уже сейчас необходимо определиться с материалом, который будет использован в процессе строительства. Расчет удобнее всего проводить на бумаге, создавая эскиз будущего строения, необходимо учитывая некоторые нюансы:

  • Диаметр дымохода для камина должен иметь определенное соотношение с топкой. Расчет этого значения имеет свои тонкости. Например, в расчет диаметра трубы, которая стыкуется с открытой конструкцией топки, используется пропорция 1:10. Этот метод верный только для цилиндрического типа дымоотвода.
  • Расчет сечения для квадратного типа устройства содержит пропорции 1:15. Но при этом диаметр должен быть меньше, чем размер поддувала. При получаемой теплоотдаче менее 300 кал/час, сечение не должно быть меньше 140 х 140.
  • Для того чтобы определить оптимальный диаметр дымохода камина можно взять за основу государственные стандарты, в которых прописано допустимое сечение при определенных условиях.
  • Кроме этого, расчет высоты и диаметра проводят в соответствии с площадью помещения.


Стандартные размеры внутренних диаметров и площади поперечного сечения кирпичных дымоходов

Нелишним будет показать свой расчет специалистам, и вместе его проанализировать. Кроме того, подходящая схема расчетов может быть размещена в интернете.

Необходимо помнить, что расчет этих параметров должен быть произведен правильно, от этого зависит эффективность работы отопительного прибора.

Требования к дымоходам для печи и камина

Для начала обращаем ваше внимание на основные требования, которые необходимо неукоснительно выполнять во время такой процедуры, как монтаж дымоходов камина или котла своими руками:

  1. Нельзя располагать дымоход у наружных стенок дома. Так как это может привести к тому, что дымоход будет промерзать,  а это и плохая тяга и серьезные проблемы с растопкой камина в холодное время года.
  2. Невзирая на то, какого типа дымоход вы собрались строить в доме, он должен монтироваться строго снизу вверх.
  3. Дымоход должен иметь кожух, который предохраняет внутренний слой от влияния посторонних предметов и соприкосновения с элементами дома. Монтаж коаксиального дымохода для газового котла несколько отличается от сборки обычного дымоход для дровяной печи или камина.
  4. Наиболее эффективной формой сечения дымохода является круглая.
  5. Обязательно при проектировании дымохода необходимо точно знать его параметры. Они во многом определяются маркой и типом отопительного оборудования, которое будет установлено в доме. Если отечественные производители уделяют этому мало внимания, то практически в любой инструкции по эксплуатации заграничного газового котла имеются технические данные системы дымоудаления (сечение, высота и т. д.).

Правила включают габаритные параметры:

  • минимальный показатель высоты дымоходной конструкции должен быть не меньше 5 м от источника горения либо решетки колосниковой;
  • для кровли плоской дымоход должен быть не меньше 1 м;
  • при размещении на скате крыши в промежутке до 1,5 м от конька дымоход должен возвышаться на 0,5 м;
  • при установке на 1,5-3 м до конька дымоход должен быть ниже уровня горизонтального ребра кровли;
  • при монтаже на расстоянии более 3 м от конька дымоход крепится под углом не больше 10°;
  • длина участков с горизонтальными либо наклонными поверхностями не должна быть более 1 м;
  • для изделий из керамических блоков недопустимы горизонтальные части, строительство конструкции выполняется вертикально.

По требованиям к обеспечению пожаробезопасных характеристик поверхности дымоходов размещают до печей, каминов из керамики, металлических листов на расстоянии от 0,25 м. Печные конструкции из сэндвич-панелей размещают от 130 мм.

Каркасы из горючего сырья по требованиям пожарной безопасности защищают специальной штукатуркой из гипса либо цемента, покрытие выкладывается слоем от 25 мм.

При укрытии кровли материалами с горючими характеристиками (листовой ондулин, рулонный рубероид, битумные плиты) необходимо на оголовок трубы дымохода закрепить искрогаситель.

Требования к дымоходам для печи и камина

Существуют особые правила, касающиеся эксплуатации дымовых каналов.

1. Выбор формы сечения дымохода для камина. От этого параметра зависит тяга в полости дымохода. Лучшие динамические показатели зафиксированы у круглых труб (керамические дымовые каналы, сендвич-дымоходы). Если выбирать среди труб с профильным сечением, то квадратное сечение дымохода будет более предпочтительным, чем прямоугольное. Трубы с овальным сечением для данных целей самостоятельно почти не используются, основное их применение – это гильзование прямоугольных кирпичных каналов.

2. Диаметр дымохода для камина. Рекомендации о подходящем диаметре трубы для камина обычно указываются в технических паспортах, прилагаемых к отопительному прибору. Размеры дымового канала всегда соответствуют размерам выходного патрубка каминной топки. Если инструкция завода-изготовителя отсутствует, то расчет диаметра сечения производится следующим образом:

Для дровяных банных печей с открытой топкой берется пропорция 1 к 10 по отношению к топке. Это правило актуально, если в качестве дымохода берутся цилиндрические трубы. Для дымоходов квадратного сечения соотношение к размеру топки берется в пропорции 1 к 1,5. При теплоотдаче, составляющей менее 300 ккал в час, минимальный размер сечения будет равен 140 х 140 мм.

Обычная закрытая каминная топка обычно оснащена патрубком, диаметр которого составляет 200 мм (при прямоугольном канале в 270 х 140 мм). Открытые камины с топливником в более чем 80 см, имеют диаметр 250 мм.

Диаметр дымохода выбирается в зависимости от типа печи, форма сечения предпочтительнее круглая

3. Высота каминного дымохода. Схема расчета высоты дымового канала диктуется техническими характеристиками материала, из которого изготовлен рукав, а также конструкции самого здания. Высота определяет один из главных факторов в работоспособности отопительного прибора – его тягу. Чем выше труба для камина, тем дольше воздух остается в полости дымового канала, сильнее нагревается и, соответственно, образует большую тягу.

Чтобы избежать возникновение трудностей с розжигом огня в печи или камине, следует не использовать дымоходы с высотой менее 5 м. Это также опасно задымлением помещения при горении твердого топлива и даже возникновением обратной тяги.

Высота дымового канала корректируется в зависимости от расположения по отношению к вертикальной линии конька. Допускается вариант, когда верхушка дымохода находится на одном уровне с коньком. Происходит это в том случае, если расстояние от трубы до конька составляет от 1,5 до 3 метров.

Высота дымохода определяется на этапе проектирования. Для ее расчета необходимы следующие параметры: размер топливника, площадь поперечного сечения, высота и расположение оголовка дымового канала по отношению к коньку кровли и мощность отопительного прибора.

4. Соответствие с величиной помещения. Площадь помещения, внутри которого планируется установка камина, не должна составлять менее 15 квадратных метров. Тяга в дымовом канале напрямую связана с достаточным воздухообменом в помещении, а также его вентиляцией.

Основные требования

Для каждой печи, как правило, следует предусматривать отдельную дымовую трубу или канал (далее — труба). Так как при одновременной топке двух печей печь на нижнем этаже, с более сильной тягой, будет перебивать верхнюю, препятствуя свободному выходу дыма из неё.

Разрешается использовать общий дымоход для двух печей, установленных на одном этаже, при условии устройства рассечки в виде поперечной стены между дымоходами на высоте не менее 75 см. При этом минимальный размер сечения общего канала дымоходов должен быть — не менее 1х0,5 кирпича.

В домах с печным отоплением не допускаются:
а) устройство вытяжной вентиляции с искусственным побуждением, не компенсированной притоком с искусственным побуждением
б) отвод дыма в вентиляционные каналы и установка вентиляционных решеток на дымовых каналах

Дымоходы следует располагать во внутренних стенах здания. Прокладка их в наружных стенах менее экономична и создает трудности при эксплуатации. Проходя через дымоходы в наружной стене, газы отдают часть теплоты неотапливаемому помещению, а в атмосфере из-за низкой температуры атмосферного воздуха газы чрезмерно охлаждаются, что ухудшает тягу. При этом из газов выделяются смолистые вещества, которые проникают сквозь кладку и осаждаются на внешней конструкции дома.

В случае вынужденного расположения стояка дымохода в наружной стене стенка дымохода должна быть утолщена. Утолщение стены выполняется в виде пилястр (квадратных или прямоугольных выступов на стене).

Минимальная толщина кладки между дымоходом и наружной поверхностью стены принимается в зависимости от расчетной температуры наружного воздух:

  • при t=-20°С и выше — 38 см (в 1,5 кирпича)
  • от t=-20°С до t=-30°С — 51 см (в 2 кирпича)
  • от t=-30°С и ниже — 65 см (в 2,5 кирпича)

Для кладки фундаментов печей, очагов и дымовых труб используют те же материалы, что и для фундаментов дома, для основной кладки печей, очагов, дымовых труб и каналов в стенах — кирпич глиняный обыкновенный (полнотелый).

Если стены выложены из силикатного кирпича, шлакоблоков и т.п., участки с дымовыми каналами следует выкладывать из обычного (полнотелого) глиняного красного кирпича.

Требования к дымоходам

Каких-либо серьезных отличий в нормативных актах дымохода для камина, вы попросту не найдете. На сегодняшний день СНиПы регламентируют обустройство каналов по единым критериям, которые могут отличаться в конкретных случаях от типа конструкции, а также характеристик зданий.

Размер дымохода для вашего камина должен обязательно соответствовать общепринятым правилам, то есть не быть менее 4 метров, и при этом желательно не вздымать его на высоту более 6 метров

Также особенное внимание уделяется диаметру дымохода для камина, он должен обязательно соответствовать топочной каминной топки, в противном случае, проблемы с тягой и плохим дымоотделением вам гарантированы

О предложениях на рынке и общих характеристиках

На первый взгляд может показаться, что дымоходы для каминов очень разнообразны. В действительности существует всего 3 проверенных направления и пара альтернативных вариантов.

Старый добрый кирпич

Трубы из кирпича — это классика, они надежные, долговечные и смотрятся довольно солидно, но кирпичный дымоход желательно строить на стадии возведения дома.

Кирпичная труба это надежно и долговечно.

Средняя цена на материалы, без учета затрат на фундамент, колеблется в районе 6–8 тыс. руб., это при условии, что вы будете класть кирпич своими руками. Плюс каминные работы проще, чем кладка печей.

С другой стороны если сделать все правильно, то этот каминный дымоход благополучно доживет до совершеннолетия ваших внуков.

Проверенная временем нержавейка

Около 20 лет назад появились двухконтурные утепленные дымоходы из нержавеющей стали. Конструкция простая — между двумя трубами разного диаметра набивается жаропрочная теплоизоляция, толщина стали в них 0,5–1,2 мм, вещь надежная, гарантия дается на 15–20 лет, хотя простоять может больше.

Цена на такие трубы начинается примерно от 1400 руб. за 1 метровую секцию и может доходить до 5000 руб., но здесь нужно смотреть на марку стали:

  • для высоких температур подойдут марки от AISI 304 до AISI 321 они выдерживают температуру до 700 ºС;
  • марки от AISI 409 до AISI 430 уже рассчитаны на температуру не выше 500 ºС.

Трубы из нержавеющей стали собираются быстро и служат долго.

Если у вас камин с закрытой топкой, то температура продуктов сгорания в дымоходе будет выше. Дрова в открытых каминах дают максимум 400 ºС, а в закрытых 450-600 ºС. Но если вы загрузите в топку антрацит или кокс, то температура на выходе из открытой топки будет не менее 500 ºС, в закрытой топке она легко может подняться до 700 ºС.

Керамика

Керамический дымоход практически идеален этот материал выдерживает температуру до 1320 ºС, плюс керамика абсолютно равнодушна к кислотной среде, не зря на вредных производствах с высокими температурами используются именно керамические дымоходы.

Модульные керамические трубы — вещь надежная, но дорогая.

Проблема только одна — комплект таких труб для дымохода обойдется вам от 20 тыс. руб., плюс добавьте к этому затраты на термостойкий клей и обустройство небольшого фундамента. Зато своими руками собрать такой конструктор довольно просто, но об этом чуть позже.

Альтернатива для самоделкиных

  • Асбоцементные трубы. Такой дымоход обойдется в копейки и собрать его можно за пару дней, но максимум для асбоцементного дымохода — 300 ºС и разрушается он мгновенно, просто лопается;
  • Стальной дымоход (имеются в виду черные металлы) температуру держит хорошо и стоит не дорого, но проблема в том, что конденсат, который периодически выпадает внутри любого дымоходного канала, это кислотно-щелочной «коктейль» и железо он разъедает очень быстро;
  • Чугунная труба для камина будет хорошей альтернативой, ведь около половины каминных топок делается из чугуна, но эти трубы очень тяжелые и, как правило, они устанавливаются внутри кирпичной «рубашки», а значит, вам придется сначала сложить кирпичный короб, а потом вставить в него чугунную трубу.

Чугунный дымоход долговечный, но очень тяжелый.

Пару слов о расчетах и нормативах

Если следовать ГОСТ 9817-95, то размер дымохода для печи или камина рассчитывается в зависимости от мощности агрегата, так на 1 кВт мощности приходится 8 см² в поперечном сечении дымохода; Существует не такой точный, но зато более простой способ расчета: диаметр дымохода для камина относится к площади зеркала топки камина как 1:10 (зеркало топки это лицевой проем камина); Размер трубы дымохода по высоте, не должен быть менее 5 м; Еще важно насколько труба для дымохода возвышается над коньком крыши, от этого зависит уровень тяги, минимальные параметры показаны на схеме внизу, а вообще, чем выше труба поднимается над коньком, тем сильнее будет тяга;

Высота трубы над коньком это очень важный параметр при возведении дымохода.Конфигурация стальных дымоходов может быть разной.

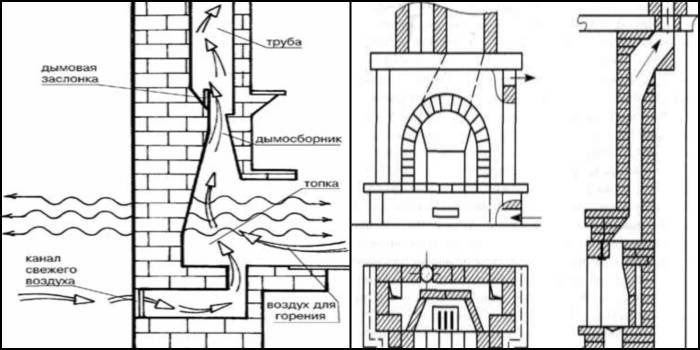

Конструктивные особенности и устройство дымохода для камина

В него входит агрегат подключения и вертикально стоящий участок дымовой трубы.

По принципу соединения дымоходы бывают:

Отдельные на каждый отопительный прибор.

Комбинированные, в этом случае выходы из каждого топливника объединяют в общий дымовой канал. Допускается подсоединение к одной системе дымоудаления каминов, которые находятся на одном этаже, при этом ввод отработанных газов нужно обеспечить на разном уровне через воздушные затворы, сам дымоход должен быть увеличенного сечения.

По типу монтажа различают:

  1. Отдельно стоящие дымовые шахты внутри здания. Как правило, такие конструкции имеют значительный вес и под них устраивается фундамент еще на этапе строительства дома.

  2. Внешние дымоходы, которые находятся снаружи, вне зоны здания. Без санации (гильзовки) кирпичные шахты в наружных стенах использовать не рекомендуют, при промерзании наружных стен, может возникнуть эффект обратной тяги.

  3. Внутренние дымоходы, заделанные в кладку стен. Стандартное исполнение является одним из лучших вариантов, потому что не возникает большой разницы температур и, следовательно, меньше риск образования конденсата.

Как сделать дымоход для камина

После возведения камина, строится продолжение конструкции печи – называемое насадной трубой. В этой части закладывают чугунную задвижку, благодаря которой регулируется тяга, а также осуществляется контроль за горением в топке.

Сооружая конструкцию, следует помнить, что она предназначена для отведения отходов горения только для одной печи.

Выкладывая дымоход нужно следить, чтобы он был ровным во внутренней части, без выступающего раствора.

Специалисты рекомендуют через каждые три ряда кирпичной кладки укладывать проволоку для связывания и устойчивости дымохода.

Стояк надсадной трубы, приостанавливают выкладывать за 30 см до перекрытия, так как с этого момента начинают возводить шейку распушки.

Размещение топки и дымохода

Перед тем, как устанавливать камин и ставить дымоход, делают план помещения, в котором нужно учитывать размеры дома, высоту дымохода, материал конструкции и вид топлива. Металлические и стальные трубы подходят для жидкого или газообразного топлива, с прессованными и твердыми «дровами» лучше справятся кирпичные и керамические дымоходы. Строители большой акцент делают на размещении трубы:

При внешнем расположении этом камин мог располагаться внутри дома у внешней стены, а часть дымохода оказывалась «на улице».
При внутреннем (стенном) положении дымоход проходит в доме, дым в трубе остывает постепенно, не образуя конденсата. Дымоход и камин занимают много места, поэтому рекомендуют размещать топку у внутренней стены дома. Так удается не только решить дизайнерские задачи, но и использовать все тепло

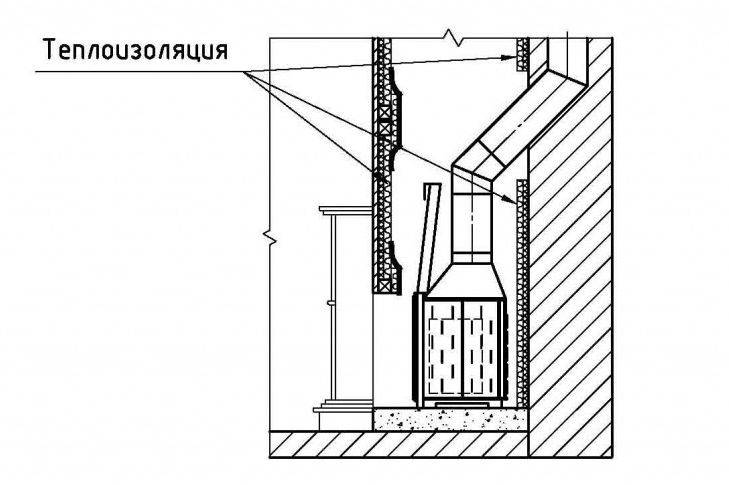

Нужно учитывать нагрузку на несущие конструкции и уделить внимание изоляции обогревающих частей, герметичности трубы.
Насадные трубы расположены прямо над топкой, образуя единую вертикальную конструкцию;
Коренные или отдельно стоящие дымоходы нуждаются в отдельном фундаменте, ведь их располагают сбоку от топки.

Какой бы вариант камина и расположение дымоходы вы не выбирали, подумайте про вентиляционную систему и защиту от возгорания, теплоизоляцию.

Калькулятор расчета сечения дымохода камина

Многие владельцы частных домов мечтают о камине – этом олицетворении особого уюта, располагающего к спокойному комфортному отдыху в зимние холода. Подобную мечту вполне можно воплотить в жизнь – приобрести уже готовый камин заводского изготовления, или сложить «классическое» сооружение из кирпича.

Калькулятор расчета сечения дымохода камина

Если приобретается готовое изделие, то особых проблем не предвидится – производитель уже до мелочей предусмотрел размеры самого прибора и диаметр необходимой для него дымоходной трубы. С кирпичным камином все обстоит несколько сложнее, особенно, если хозяин сам решил взяться за его проектирование. Должно быть учтено немало размерных нюансов, и один из них – это оптимальное сечение дымоотводного канала, от которого зависит и эффективность работы камина, и обеспечение безопасности его эксплуатации. Помочь с этим вопросом может калькулятор расчета сечения дымохода камина, размещенный ниже.

Во втором подразделе публикации будут приведено несколько необходимых пояснений по проведению расчетов.

На чем основан и как проводится расчёт?

Дымоход является одним из основных элементов камина, и его размеры должны строго соответствовать особенностям обогревательного прибора (сооружения). Причем, эта зависимость – достаточно многогранная.

Дымоходная труба, сооруженная «на глазок», или в угоду только внешним декоративным качествам камина, без учета его параметров, может привести к целому ряду негативных последствий. Существуют специальные нормативы, которые регламентируют площадь сечения дымохода в зависимости от общей площади топливного окна. Считается, что примерное соотношение площадей должно быть 1:10. Однако, трубы различной конфигурации сечения (круглые, квадратные или прямоугольные) имеют свои специфические аэродинамические особенности, поэтому указанное соотношение может меняться в ту или иную сторону.

Кроме того, сюда же вносит свою «лепту» и высота дымоходной трубы, отсчитываемая от колосниковой решетки (дна топочной камеры) до верхнего торца (устья). С увеличением высоты (до определённых пределов) возрастает и тяга, и это тоже сказывается на расчётном значении соотношения площадей дымоходного канала и топливного окна.

Таблицу в данном случае приводить нет смысла, так как все необходимые значения из нее уже заложены в программу калькулятора.

  • Значения ширины и высоты каминного окна вносятся в миллиметрах.
  • Высота дымоходной трубы представлена в диапазоне от 5 до 11 метров. Менее 5 метров – недопустимо по правилам безопасности (СНиП напрямую запрещает это), а при высоте трубы более 10-11 метров камин начинает работать неэффективно – становится слишком «прожорливым», но без необходимой теплоотдачи. Приходится принимать дополнительные меры по искусственному снижению тяги.
  • В отдельном окне калькулятора будет предложено указать форму канала – круг или прямоугольник (квадрат).
  • В соответствии с этим выбором и берется значение после проведения расчета.

— А – диаметр круглого дымохода (в миллиметрах);

— Б – длина стороны квадратного канала (в миллиметрах)

— В – значение для прямоугольного канала дано в единицах площади (в квадратных сантиметрах), так как здесь возможны варианты – удлинение одной стороны за счет укорочения другой.

Следует правильно понимать, что калькулятор дает минимальные ориентировочные значения. Безусловно, на практике они приводятся или к долям кирпича (при кладке кирпичной трубы), или к стандартным диаметрам труб (для металлических или керамических дымоходов).

Сложно ли самостоятельно сложить камин?

Не обольщайтесь, что кладка небольшого камина выглядит простой – в этом деле очень много нюансов, и стоит очень хорошо все взвесить, прежде чем приниматься за самостоятельную работу. Подробнее о сооружении кирпичного камина своими руками – в соответствующей статье нашего портала.

Дымоход из сэндвич-трубы самостоятельно

Сэндвич труба хороша тем, что не нужно заморачиваться с утеплением труб и правильным монтажом гильз. Достаточно просто пропустить трубу сквозь ограждение и дымоход готов. Но при этом самостоятельно качественную сэндвич-трубу изготовить куда сложнее, но и это возможно при определенных усилиях.

Материалы для конструкции

Материалами служат сами сэндвич трубы и комплектующие

При покупке особое внимание стоит уделить соединительным деталям. Если же вы решили изготовить все расходники самостоятельно, то главное понять принцип изготовления основной трубы. Пошагово процесс выглядит так:

Пошагово процесс выглядит так:

Изготовление с помощью сварки внешних и внутренних труб

Обратите внимание, что внешние трубы выполняются из нержавеющих сортов стали, а внутренние из оцинкованных. Это необходимо для того, чтобы защитить внешнюю поверхность от воздействия погодных условий, а внутреннюю от агрессивной среды, создаваемой дымовыми газами

Следующий этап это вырезание из листов нержавеющей стали центрирующих колец

Кольца должны иметь внутренний диаметр равный внутренней трубе и внешний диаметр равный внешней трубе. Производится укладка утеплителя. Для этого на внутреннюю трубу надевают два центрирующих кольца, между которыми зажимается лист утеплителя. На утепленную внутреннюю трубу надевается внешняя труба.

Самодельная сэндвич-труба

Изготовление дополнительных деталей

По тому же принципу изготавливаются отводы, только длина секций будет задаваться не шириной листов утеплителя, а длинной прямых частей отвода.

Отдельное внимание стоит уделить соединительным частям

При монтаже сэндвич панелей важно, чтобы слой утеплителя не прерывался. Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно

Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.

Сборка дымохода и монтаж

Сборка дымохода производится по тому же принципу, что и монтаж стального дымоотвода. Только при прохождении ограждения нет необходимости устраивать гильзу. Вот и все отличия.

Советы по устройству внутренней трубы

Внутренней трубой называют трубу, которая проходит в помещении. Проблема в том, что сэндвич-трубы сами по себе достаточно громоздки и потому смотрятся не очень уместно в помещении. Если это техническое помещение с котлом, то эстетика не играет особой роли, но если это жилые помещения, то лучше сделать внутреннюю трубу из стали.

К счастью, этот вопрос уже давно обдуман производителем расходников и существуют специальные переходники со стальной трубы на сэндвич-трубу.

Виды и конструкции

Самые распространенные виды дымоходов:

  • Кирпичные (иногда из газобетона с железным вкладышем);
  • стальные из гладкого металла;
  • стальные из гофрированного металла;
  • стальные трехслойные с утеплителем («сэндвич»-трубы);
  • асбоцементные;
  • бетонные;
  • керамические.

Конструктивно дымоходы бывают:

  • стенные – являются частью стены и проходят, аналогично вентканалам, в стене; стены в таком случае выполняются из красного кирпича;
  • коренные – представляют стоящую отдельно от стены конструкцию на отдельном фундаменте;
  • насадные – дымовые трубы устанавливают непосредственно на камин или печь; обычно применяют легкие трубы из стали, асбоцемента, сэндвича.

Установка дымохода

Для каждого дымохода порядок монтажа, сборки и крепления решается индивидуально:

  • при строительстве кирпичной дымоотводящей конструкции требуется фундамент, соблюдение правильности расположения рядов кладки. Важен состав раствора, необходима швабровка, оголовок и иногда дымник;
  • для керамического дымохода нужен фундамент, надежное крепление модульных элементов. При подключении потребуется ревизия с тройником;
  • установка дымохода из нержавейки нуждается в креплении и кронштейнах, используются отводы, чтобы обеспечить уклонение канала от вертикали. Выполняется устройство проходов, идущих сквозь перекрытия и кровлю, также необходимы оголовок и дымник.


В процессе строительства при решении вопроса как сделать дымоход для камина, не следует забывать о тепловом расширении материалов, возникающем при эксплуатации.

Основные правила установки дымохода

Установку газового котла следует проводить только когда соблюдаются все правила установки дымохода.
Необходимо соблюдать правильность подбора параметров дымохода, от которых зависит и дальнейшая работа газового котла.
Важно, чтобы все монтажные работы выполняли высококвалифицированные работники, соблюдая при этом все правила пожарной безопасности.
Необходимо следовать всем рекомендациям производителя.
Необходимо выбирать диаметр дымоходного канала такого же диаметра, как у самого устройства или возможно немного больше.
Воздушный поток в дымоходном канале должен иметь скорость 10-25 метров в секунду (НПБ-98).

Разнообразие конструкций

Существует очень много конструкций дымоходов для камина, которые можно разделить по месторасположению и способу установки, или материалу.

В зависимости от расположения и способа установки, трубы для каминов могут быть:

  • Встроенные. Это вертикальная шахта, для выведения продуктов горения из топки. Кроме этого, устройства этого типа считаются наиболее экономными.
  • Подвесные. Труба для каминов этого типа устанавливается в готовом помещении. В основном она применяется для очагов островного типа. Каминная труба закрепляется на несущие конструкции крыши и потолочных перекрытий. Для избежания неприятностей, в качестве подвесных дымоходов камина выбирают модели из металла. Это объясняется достаточно легким весом, по сравнению с другими моделями.
  • Устройства с опорой на очаг. Дымоходы каминов этого типа устанавливают на собственный фундамент, так как вес готового изделия достаточно большой.

Примеры устройства металлических и кирпичных дымоходов

При производстве дымоходов для камина могут применяться различные материалы. Исходя из этого, можно выделит несколько разновидностей:

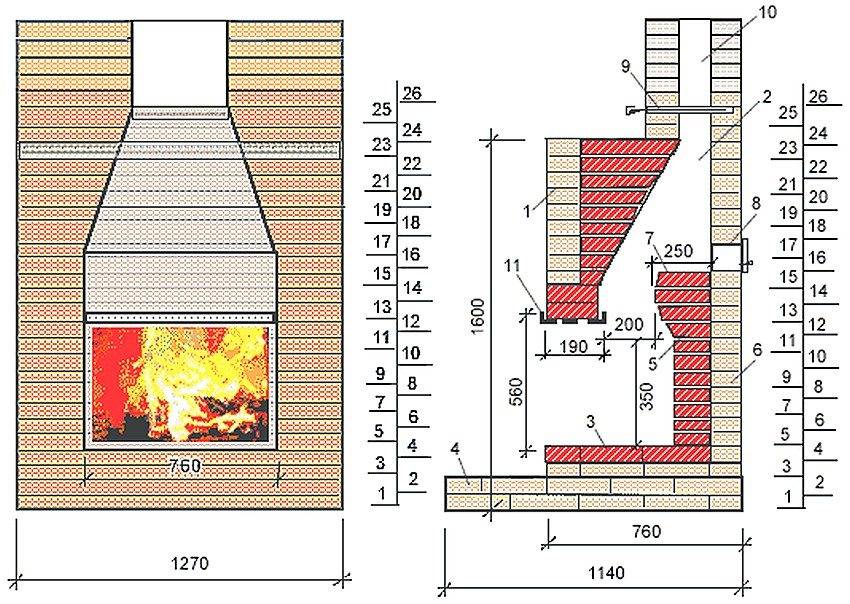

Кирпичная труба

Такую конструкцию можно сделать своими руками, в качестве материала используют несколько видов кирпича: полнотелый, обожженный и глиняный кирпич. Строительство дымоходов для камина из кирпича считается достаточно эффективным. Кирпичный дымоотвод больше подходит для очагов, использующих твердый вид топлива.

Кладка из кирпича хорошо зарекомендовала себя при высоких температурах горения. В этом случае образование конденсата невозможно. Больший вред представляет сжигание влажных дров.

Кирпичная выдра порядовка выдры

Кирпичный дымоотвод должен иметь цельную кладку. Для предотвращения образования конденсата, трубу из кирпича отделывают вкладышем из металла.

Из стальных труб

Дымоход для каминов этого типа изготовлен из нержавейки, которая обладает жаростойкими свойствами. Этот вид труб гораздо легче, чем кирпичный вариант. Стальные дымоходы каминов достаточно долговечны. Имеют устойчивость к коррозиям и используются для различных моделей очагов. Круглое сечение стальных труб предотвращает образование сажи.

Но, несмотря на все плюсы, есть и минусы:

  • Высокая цена.
  • Небольшая самонесущая способность.

Такие трубы могут выпускаться в нескольких вариантах:

  • «Сэндвич». Представляют собой стальную трубу, имеющую круглое сечение, и специальный слой теплоизоляции, который расположен внутри.
  • «Горячие» трубы. Такие трубы, подразумевают собой стальную конструкцию без теплоизоляционного слоя.

Размеры дымоходных труб

Изоляция для дымохода

Из керамических труб

Дымоход для каминов этого типа стоит достаточно дорого, но длительный срок эксплуатации окупает все затраты.

Стеклянные конструкции.

Преимуществами дымоходов для камина можно назвать отсутствие коррозии, низкие показатели тепловой инертности и абсолютная невосприимчивость к влаге.

К минусам можно отнести:

  • Высокая стоимость;
  • Дорогой монтаж.

Дымоходы для камина из нержавейки

Эти трубы являются наборными элементами из нержавеющей стали, а их теплоизоляция осуществляется при помощи горючих материалов.

Дымовые трубы подобного типа могут иметь различный диаметр и длину. В комплект с ними часто входят и трубы из керамики, которые монтируются внутри стальных.

Дымоход из оцинкованной стали характеризуется рядом преимуществ:

  • из-за своего небольшого веса дымоходы сэндвич для каминов могут быть установлены без фундамента (читайте: «Сэндвич трубы для дымохода — установка»);
  • монтировать такой дымоход можно и после того, как весь строительный процесс закончен;
  • дымоходная труба нержавейка дешевле блочных и керамических дымоходов;
  • отдельные детали дымоходы при желании легко заменяются.

Информацию с фото по установке труб для дымохода, выполненных из нержавейки при желании можно найти у нас на сайте.

Условия нормального функционирования

Конструкция должна:

  • эффективно отводить газообразные отходы сгорания топлива;
  • быть безопасной и комфортной для дома;
  • иметь хорошую тягу;
  • выдерживать высокие температуры;
  • быть защищенной от влаги и конденсата;
  • обладать устойчивость к внешней агрессивной среде.

Дымоходы могут иметь квадратную и цилиндрическую форму, последняя считается оптимальной, так как меньше подвержена скоплению нагара и сажи.

Другие параметры, которые также обозначены строительными нормами:

  • детали из легированной стали, произведённые для монтажа дымоходов, отличаются антикоррозийными качествами и имеют толщину в в 0,5 см.;
  • размер диаметра трубы должен совпадать по размеру с патрубком печи или быть немного больше него;
  • дымоход, устраиваемый для кирпичной печи, оборудуется карманами, которые расположены в нижней части дымоотводных каналов и имеют глубину 20—25 сантиметров. На них устанавливаются дверцы, через которые производится чистка от сажного налета;
  • металлический дымоход не может иметь больше 3-х поворотов;
  • радиус поворота металлического дымохода не может быть больше диаметра трубы;
  • труба должна иметь высоту не меньше пяти метров.

Все эти условия помогут создать в дымоходе нормальную тягу и эффективный отвод опасных для здоровья продуктов сгорания.

Не ставьте на выходе дымохода дефлекторы и зонды

Правило четвертое. Не ставьте на выходе дымохода дефлекторы и зонды. Это ухудшает работу камина. Если помимо дымохода в трубе (оголовке) находятся еще и вентиляционные каналы, то можно накрыть эту трубу общим зонтом. Но тогда дымоход камина должен проходить зонд насквозь.

Если этого не сделать, то при недостаточном притоке воздуха, дым, выходящий под общий зонт, будет обратной тягой засасываться в помещение через вентиляционные каналы, которые выходят под этот же зонт, и запах от топки камина будет распространяться по помещениям дома. Дефлекторы предназначены для усиления тяги. Усиливают они тягу, если есть ветер. А значит, когда нет ветра, дефлектор является препятствием.

Подготовка к работе

Основополагающим этапом является подготовка к выполнению работ. Необходимо обязательно ознакомиться с различными чертежами и выбрать наиболее подходящий из них. Будет не лишним указать на схеме все характеристики возводимой трубы, сохранив ее.

Смотрим видео, приготовление раствора:

Своими особенностями обладают дымоходы для камина из кирпича в зависимости от типа обустраиваемой печи:

  1. Для дровяных моделей достаточно сделать кирпичную кладку
  2. Для газовых моделей необходимо поместить внутрь кладки металлическую трубу

Перед началом укладки дымохода возводится фундамент прямоугольной формы. Он делается высотой 30-40 см и 15-20 см шириной одним из двух вариантов:

  1. Устанавливается опалубка и заливается бетон
  2. Выкладывается из огнеупорного полнотелого кирпича

Для возведения кирпичного дымохода для камина необходимо подготовить инструмент и материалы:

  • Кирпич огнеупорный (марка М200 и выше)
  • Раствор, состоящий из цемента, мелкого песка, воды и глины
  • Ручной инструмент (мастерок, уровень, отвес и т. д.)
  • Теплоизоляционные материалы
  • Листы стали
  • Электрический инструмент (болгарка, дрель)

Как проверить тягу в дымоходе газового котла

Тяга — один из основных показателей правильного функционирования дымохода. Ее эффективность зависит от таких параметров:

сечение дымоотводной трубы — нагретые газы быстрее выводятся при меньшем сечении, однако если оно будет слишком мало, есть угроза проникновения продуктов сгорания в помещение. Если сечение дымохода необоснованно велико, может создаться эффект обратной тяги;

Внутренняя поверхность канала кирпичного дымоотвода должна быть гладкой

  • скопление большого количества сажи на стенках ствола — за счет этого уменьшается рабочее сечение, что приводит к уменьшению скорости вывода угарного газа;
  • большое число поворотов в системе — любой из поворотов трубы тормозит движение отработанных газов;
  • недостаточная герметичность дымохода — наличие небольших трещин, зазоров способствует проникновению в систему холодного воздуха, который препятствует быстрому выведению дыма;
  • погода — высокая влажность и пониженное атмосферное давление могут стать причиной уменьшения тяги.

Проверить состояние тяги можно несколькими методами. Если диагностику проводят профессионалы, они пользуются анемометром — прибором для измерения скорости движения газов. В быту пользуются так называемыми народными способами:

  • визуальный осмотр — если в помещении наблюдается задымление, значит, имеет место обратная тяга;
  • с помощью тонкого листа бумаги — его подносят к смотровому окну: чем сильнее бумага притягивается, тем лучше тяга;
  • пламя свечи — зажженную свечу подносят к каналу и пламя задувают. Направление дыма от погасшей свечи в сторону дымохода свидетельствует о хорошей тяге.

Процесс прочистки дымоотвода от сажи

В зависимости от причины, по которой наблюдается слабая тяга, проводят мероприятия по ее улучшению. Прочистка канала от сажи производится с помощью специального приспособления, состоящего из ерша, грузила и каната. Устройство опускают в канал и поступательными движениями прочищают его по всей длине. Чтобы добиться полной герметизации кирпичного дымохода, необходимо устранить все трещины, образовавшиеся в результате разрушения кладки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
