Установка котла на твердом топливе: разбор нюансов монтажа котла своими руками

Требования к помещению

Твердотопливные котлы устанавливаются в помещении с низким уровнем влажности. Параметры котельной определяется количеством и параметрами оборудования. Как правило, достаточно площади в 7-8 квадратных метров. Ещё следует определиться с местом хранения топлива. Оно должно быть защищено от атмосферных воздействий.

Стены помещения, где будет устанавливаться котёл, покрываются толстым слоем штукатурки, асбестом и листовым железом

Нужно обратить внимание и на потолок. Если он не защищён от воздействия высоких температур, верхняя часть помещения должна находиться на расстоянии не менее 120 см

Есть ещё несколько требований:

• котёл должен располагаться на огнеупорном помосте толщиной 7-10 см;
• обязательно наличие у основания кирпичной кладки и стального листа;
• допускается применение цементной стяжки толщиной 5-8 см;
• от топочной камеры обустраивается зона безопасности – 40-50 см.

Наличие вентиляции в помещении котельной обязательно. Она призвана выполнять несколько важных функций:

• обеспечивать поступление воздушных масс, необходимых для процесса горения;
• удалять из помещения вредные газы, которые образуются при горении топлива;
• создавать равное количество удалённого и приточного воздуха.

В помещении должно быть оборудовано два отверстия: приточное и вытяжное.

Что нужно для установки твердотопливного котла своими руками?

Если для монтажа твердотопливного котла вы не собираетесь привлекать специалистов, вам придётся самостоятельно подготовиться к работе.

Прежде всего понадобится спецодежда и инструмент:

• спецовка, краги и сварочная маска;
• сварочный аппарат;
• дисковая пила с режущими дисками по металлу;
• строительный уровень и угольник;
• набор рожковых ключей;
• разводные ключи;
• отвёртка с набором различных насадок;Слесарный инструмент
• рулетка и маркер;
• пистолет для герметика.

Для подключения котла к отопительной системе нужно дополнительно приобрести:

• 2 шаровых крана со сгоном и двусторонней (внешней и наружной) резьбой диаметром 50 мм;
• группу безопасности (манометр, предохранительный клапан, автоматический воздухоотводчик и пару шаровых кранов диаметром 15 мм);
• 3 стальных муфты диаметром 50 мм;
• стальные переходники 57-32 мм;
• стальные отводы диаметром 50 мм;
• дымовую трубу с шиберной задвижкой;
• металлические трубы для подключения котла;
• термозащищённый герметик;
• сантехническую подмотку;
• циркуляционный насос (устанавливается на линии обратного хода и обеспечивает принудительную циркуляцию теплоносителя в случае затруднения естественной).Схема отопительной системы на базе твердотопливного теплогенератора

Самое главное при установке теплогенератора – следовать положениям инструкции завода-изготовителя. Перед началом монтажных работ необходимо выполнить сборку системы отопления и проверить её на герметичность, а также организовать вентиляцию и систему дымоудаления в котельной.

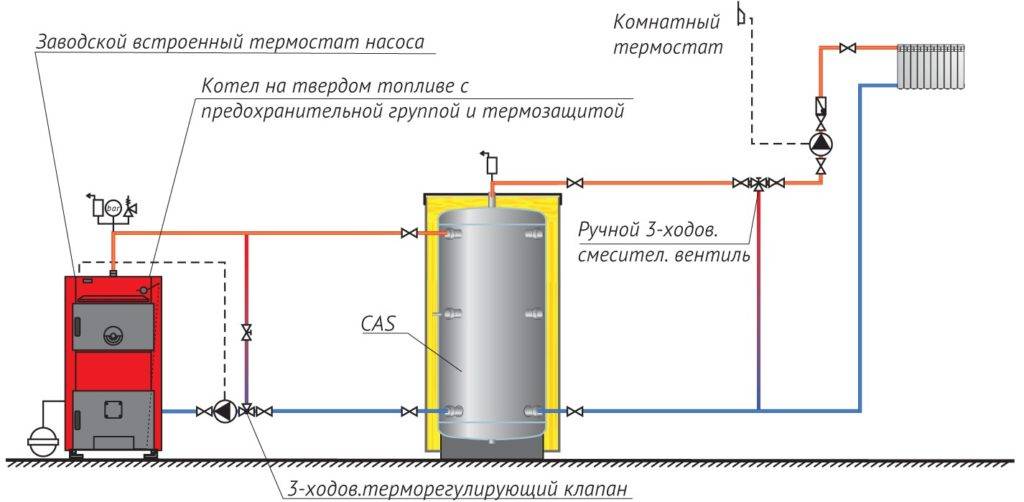

Схема подключения твердотопливного котла

Схема подключения твердотопливного котла очень проста в понимании и гораздо проще, чем в газовом варианте.

Для подключения системы нам понадобятся элементы:

• твердотопливный котёл;
• буферная ёмкость;
• бойлер косвенного нагрева;
• трубы и клапаны.

Твердотопливный котёл является инициатором всей в схеме отопления системы, но не он один выполняет главную функцию — распределение тепла. Отвечает за нагрев, за грамотное распределение отвечают остальные элементы системы коммуникаций. Подберите котёл той мощности, чтобы вы могли полностью обогреть помещение.

Буферная ёмкость используется для грамотного распределения воды одинаковой температуры по трубам. В системе вода подаётся различными режимами, тем самым поступая в буферную ёмкость. В ней температура воды всегда одинаковая, а в трубах — разная. Вы полностью сможете избежать перебоев в температуре воды.

В закрытых системах отопления буферная емкость выполняет роль защиты. Подвод от котла выполняется самотечным типом. Когда останавливается насос, а котел при этом горит, то избыток тепла поступает в буферную емкость.

Бойлер косвенного нагрева подключается через распределительный коллектор. Подключения напрямую не предусмотрено. Не является обязательным элементом, но его наличие приносит свои плоды.

Трубы и клапаны — связующее звено в этой цепочке

Важно понять, как правильно работают клапаны и как они регулируют и распределяют потоки воды в системе. Материал труб можно выбирать любой

Единственное, первые несколько метров на выходе из котла должны быть металлическими — в целях безопасности

Температура подачи воды в начале довольно высокая, а это может навредить как оборудованию, так и всей системе

Единственное, первые несколько метров на выходе из котла должны быть металлическими — в целях безопасности. Температура подачи воды в начале довольно высокая, а это может навредить как оборудованию, так и всей системе.

Требования к дымоходу:

• Дымоход должен быть без поворотов, но всё же если они есть, то не должны быть крутыми.
• Подключение к котлу, да и по всей длине, дымоход, все составляющие трубы должны быть загерметизированы, либо специальной термоустойчивой лентой, либо герметиком.
• Дымоход должен быть прочным, его конструкция должна быть расчитана на вес трубы с запасом.
• Сечение трубы в дымоходе должно соответствовать сечению на выходе котла.

После монтажа твердотопливного котла нужно:

• Подтянуть все соединения, проверить их герметичность.
• Промыть и проверить работу гидросистемы котла.
• Настроить систему автоматической безопасности, если таковая имеется.
• Если монтаж осуществляла организация, необходимо заполнить соответствующие документы.

Схемы монтажа

Вариантов обвязки очень много. Чтобы подключить твердотопливный котел отопления своими руками, лучше использовать самые простые из них. Даже если простые схемы не подходят, то знание принципов работы системы позволит создать собственный проект.

Система открытого типа

Такие решения лучше всего подходят для отопителей на твердом топливе. Объясняется это максимальной безопасностью системы. Если внутри нее произойдет резкое повышение температуры, то контуры все равно останутся герметичными и работоспособными. Кроме того, отопление с естественной циркуляцией не нуждается в электропитании.

К недостаткам этой схемы следует отнести следующие моменты:

1. Внутри системы свободно поступает кислород, ускоряющий образование коррозии на трубах.
2. Нужно постоянно пополнять уровень жидкости в контурах, так как она испаряется.
3. Теплоноситель в трубах имеет неравномерную температуру.

Но эти недостатки незаметны на фоне простоты, минимальной стоимости и очень высокой надежности системы. При монтаже котла по такой схеме следует учитывать то, что вход теплового агента в котел должен находиться минимум на полметра ниже радиаторов. У труб также должен иметься уклон.

Нужно будет рассчитать гидродинамическое сопротивление всех элементов системы, а во время монтажа свести к минимуму количество арматуры различного типа. Расширительный бачок следует крепить в самой верхней точке.

Закрытый отопительный контур

Подключение твердотопливного котла к закрытой системе отопления будет безопасным только в том случае, если на обратном трубопроводе установить мембранный расширительный бачок. Последний будет выполнять 2 функции: препятствовать доступу кислорода в систему и не допускать испарение теплоносителя.

При использовании этой схемы нужно помнить о следующих моментах:

1. Емкость бака с мембраной должна быть не меньше 10% от емкости воды в системе.
2. Трубу подачи придется оснастить предохранительным клапаном.
3. В верхней точке нужно установить воздухоотводчик.

Дополнительные элементы системы придется докупать. Производители тт котлов редко комплектуют свою продукцию ими. Например, у котлов «Корди» предусмотрены места для крепления дополнительного оборудования, но самых элементов в комплекте нет.

Закрытая система относительно надежна, но не отличается равномерной температурой жидкости на разных участках. Проблема решается включением в схему циркуляционного насоса. Он обеспечит принудительное движение теплоносителя. В этом случае требования к уклонам труб в контурах и уровню монтажа теплогенератора становятся минимальными. Преимущество такой схемы в том, что в случае отключения электроэнергии задействуется байпас, обеспечивающий гравитационное движение жидкости, то есть система продолжит функционировать.

Помпу следует устанавливать на обратке перед входным штуцером котла. За счет меньшей температуры теплоносителя, идущего по обратной магистрали, насос будет работать с меньшей нагрузкой. Кроме того, это должно повысить уровень безопасности.

Подключение через коллекторы

К такой схеме прибегают в тех случаях, когда нужно к одному нагревателю подключить сразу несколько веток труб. Например, основной контур с радиаторами на стенах и дополнительный для теплого пола. Здесь без применения коллекторов не обойтись. Они нужны для балансировки системы. Если ее не сделать, то жидкость будет идти туда, где меньше сопротивление. В результате одни участки отопления будут горячими, а другие — холодными.

При использовании коллекторов можно подключить сразу несколько помп для обеспечения равномерной доставки воды потребителям. Кроме того, можно регулировать ее подачу. Главный и единственный минус такой схемы — усложнение конструкции, что влечет за собой увеличение финансовых затрат.

Отдельно следует упомянуть обвязку с применением коллекторов и гидрострелки. Она отличается от обычной схемы тем, что дополнительное устройство играет роль посредника. Стрелка имеет вид трубы, одновременно подключенной к входному и выходному патрубкам отопительного котла.

Источники тепла

Отопление и горячее водоснабжение частного дома могут использовать общий или разные источники тепла. Давайте начнем с анализа экономической эффективности разных способов нагрева воды (проще говоря, выясним, во сколько обойдется киловатт-час тепла при разных способах его получения).

Экономичность

Тип котла	Цена киловатт-часа
Электрический	3-5 рублей в зависимости  от региональных тарифов
Дизельный	3,5-4 рубля
Газовый с питанием от газгольдера	2,4-3 рубля
Угольный, пеллетный	1,4-2 рубля в зависимости от местных цен на топливо
Дровяной	1,1-1,3 рубля
Газовый с питанием от магистрали	0,7-0,8 рубля

Если на вашей улице есть газ, другие источники тепла можно не искать

Бойлер косвенного нагрева использует тепловую энергию теплоносителя системы отопления

Автономность

В идеале водоснабжение и отопление частного дома должны быть не только экономичными. Они еще и должны требовать как можно меньше внимания со стороны владельца, по возможности поддерживая оптимальную  температуру воздуха и водопроводной воды в полностью автоматическом режиме.

По этому параметру источники тепла распределяются в другом порядке:

Электрокотлы работают автономно неограниченно долго, не требуют монтажа дымоходов и могут подключаться к выносным термодатчикам. Кроме того, они могут гибко менять мощность без потери КПД: коэффициент полезного действия любого электроприбора прямого нагрева всегда стремится к 100%. Потери энергии сводятся лишь к ее рассеиванию корпусом прибора. При установке котла в отапливаемом помещении рассеянное тепло используется для его обогрева;

Электрокотел: включил и забыл

Электродные и индукционные котлы имеют ряд преимуществ перед ТЭНовыми, но экономичность в их число не входит

• Газовое, отопительное и водогрейное оборудование требует отвода продуктов сгорания. В остальном, автономностью и удобством пользования оно не уступает электрокотлам;
• Дизельный котел работает до тех пор, пока в его баке есть топливо. К минусам стоит отнести сильный шум горелки и запах соляры;

Дизельная котельная: существенная часть объема помещения занята топливными баками

• Автоматические угольные и пеллетные котлы работают автономно 7-10 дней в зависимости от объема топливного бункера;
• Дровяные и классические угольные котлы нуждаются в растопке каждые 6-8 часов.

Твердотопливный пиролизный котел верхнего горения

Выводы

1. Магистральный газ — наиболее практичный источник тепла. Он сочетает дешевизну с удобством эксплуатации оборудования;
2. Если у вас есть газовое отопление — горячее водоснабжение индивидуального дома проще всего реализовать на том же газе (установкой двухконтурного котла или бойлера косвенного нагрева);

Двухконтурный газовый котел обеспечит дом дешевым отоплением и горячей водой

1. В отсутствие газа отопление и горячее водоснабжение домов автоматическими угольными и пеллетными котлами обеспечит разумный баланс стоимости тепла и автономности оборудования;

1. Горячее водоснабжение и отопление дачных домов обычно организуются классическими дровяными и угольными котлами. Они сочетают экономичность с дешевизной. Увы, ценой частых растопок.

Классический дровяной котел в дачном доме

Основные разновидности

На фото — котел и наиболее популярные виды топлива

Современные твердотопливные котлы для дома в соответствии с эксплуатационными особенностями, подразделяются на следующие разновидности:

• модификации с подачей топлива своими руками;
• модификации с автоматической подачей топлива;
• отопительные печи как отдельная группа оборудования.

Модификации с ручной подачей, в свою очередь, бывают следующих типов:

• традиционные классические котлы отопления на твердом топливе для дома;
• оборудование, работающее за счет реакции пиролиза;
• отопительные котлы длительного горения на твердом топливе.

Также инструкция выбора и эксплуатации твердотопливных котлов во многом зависит от их энергозависимости. Классические устройства с ручной подачей топлива и ручным розжигом не испытывают потребности в электроэнергии.

Более совершенные автоматизированные устройства предполагают необходимость в постоянной подаче электроэнергии. В этом случае электричество необходимо для розжига и подачи топлива и для стабильной работы принудительной системы отведения отработанных газов.

Современные твердотопливные котлы, как и прочее отопительное оборудование, подразделяются на одноконтурные и двухконтурные модификации.

Одноконтурные модификации предназначены только для нагревания теплоносителя для последующей подачи в систему. Двухконтурные модификации более функциональные, так как разогревают не только теплоноситель, но и воду. Двухконтурные котлы отопления могут оснащаться двумя или одним теплообменником.

Если теплообменника два, то вода и теплоноситель могут разогреваться до необходимой температуры одновременно. Если теплообменник один, то теплоноситель и вода греются поочередно.

В зависимости от типа используемого топлива, мощность бытовых котлов может достигать от 10 до 80 кВт. Наибольшая мощность достигается при использовании в качестве топлива каменного угля и кокса.

Конструкционные особенности классических котлов

Схема устройства современного оборудования

Классические твердотопливные котлы для частного дома — это широкий ассортимент оборудования. Но, по сути, все эти устройства мало чем отличаются от обычной печи.

Единственным существенным отличием является наличие встроенной емкости контура, по которому циркулирует теплоноситель. Такие конструкции с давних пор повсеместно эксплуатируются как частных домах, так и в небольших кочегарках при зданиях жилищного или общественного назначения.

Твердотопливные котлы для отопления частного дома — внешний вид

Принцип работы классического твёрдотопливного котла прост — в топку закладывается определенное количество топлива, которое при горении выделяет энергию, необходимую для разогрева воды в нижней части контура (в теплообменнике).

Типоразмеры и конфигурация теплообменников как стальных, так и чугунных могут существенно отличаться. И это во многом определяет мощность и производительность оборудования.

Твердотопливные котлы оснащаются расширительным баком, который является обязательным элементом для обеспечения естественной циркуляции. В более сложных установках контур может быть доработан за счет применения циркуляционного насоса, который способствует более стабильному поддержанию давления.

Особенности автоматизации отопительного оборудования

Автоматизированный котел с устройством для автоматической подачи

Для того чтобы отопление загородного дома твердотопливным котлом было менее зависимым от участия человека, применяются высокотехнологичные системы автоматизации. Разумеется, за счёт применения таких систем, цена оборудования существенно увеличивается.

Современная котельная

Среди элементов автоматизации отметим следующее:

• Устройства, подающие топливо в топку, представляют собой бункер с дозирующим приспособлением.
• Устройства, отвечающие за переворот колосниковой решетки.
• Устройства очистки зольника.
• Отдельные модификации оборудования обеспечивают возможность удаленного управления посредством интернета или мобильной телефонии.

Вследствие использования систем автоматизации котел автономно работает в течение недели.

Первый запуск системы отопления

Перед первой растопкой котла давление в системе должно составлять около 1 атм. Не забудьте открыть шибер на дымовой трубе. Растопочный материал укладывается на колосниковую решётку, после чего в камеру сгорания можно загружать топливо. После 10-15 минут с момента розжига растопочную заслонку следует закрыть. Когда температура теплоносителя в системе достигнет 85оС, следует настроить терморегуляторрегулятор, после чего установить минимальный (около 5 см) зазор между первичной заслонкой и дверцей топки.

Растопка котла

Установка твердотопливного котла – задача отнюдь не простая, но вполне решаемая

Важно не просто соблюдать требования нормативных документов, но и следовать элементарной логике. И не забывать при этом пользоваться успешным опытом тех, кто уже имел дело с организацией систем отопления на базе теплогенераторов на твёрдом топливе

Самое главное – обеспечить оптимальный режим работы отопительного оборудования. Ведь от этого напрямую зависит его надёжность и долговечность и, конечно же, микроклимат в помещениях вашего дома.

Самостоятельная сборка котла на дровах

Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.

Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

1. Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.
2. Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.
3. Просверлить в нем отверстие для болта.
4. Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.

Далее, делая котел на дровах своими руками, следует поступить так:

1. Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.
2. Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.
3. Внутри круга создать отверстие для монтажа воздуховода.
4. В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.

Потом необходимо изготовить корпус самодельного котла на дровах:

• при использовании старого газового баллона нужно отрезать у него верхнюю часть;
• если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.

Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.

Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.

На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.

Правила обустройства котельной

Рекомендуется оклеить пол керамической плиткой, а стены выложить из огнеупорного кирпича. Такая мера уменьшит вероятность пожара.

Пол с деревянным или иным горючим покрытием в радиусе 1,2 м от центра топочной дверцы котла защищают настилом из стали толщиной 1,2 мм на теплоизоляционной подложке из асбеста или базальтового картона.

Стены покрывают огнестойкой штукатуркой, например, на основе вермикулита. Толщина слоя – 25 мм.

Между отопителем и стенами выдерживают следующие расстояния:

• со стороны топочной дверцы – 2 м;
• по бокам и сзади – 0,8 м.

В котельной устраивают дежурное и аварийное освещение. На случай разгерметизации контура ее оборудуют подключенным к канализации трапом или приямком глубиной 0,5 м.

Стены котельной желательно выложить из кирпича.

При мощности теплогенератора до 30 кВт дрова и уголь разрешается хранить возле котельной в ящиках из огнеупорного материала. Минимальное расстояние до топки – 1 м.

Схемы обвязки

Закончив с монтажом отводящих горючие газы каналов, нужно заняться обвязкой твердотопливного котла, причем в ней есть не меньше тонкостей. Очень часто такие генераторы тепла оснащают баком для воды, который используется в разнообразных схемах подсоединения. Роль устройства состоит в гашении напряжений, которые могут возникнуть при предельной нагрузке на котел.

Выбор теплоаккумулятора зависит от личных вкусов владельца. Более того, при покупке стоит обратить внимание и на потребности в поддержании некоторой нагрузки за конкретное время теплоаккумулятором

Обычно ориентируются на величину аккумулятора тепловой энергии в 30–50 л на 1 кВт предельной мощности котла. Если пиковый расход тепла значительно превосходит средний суточный уровень в пересчете на 1 час, а особенно если этот расход длится долго, требуется установить более емкий бак.

Он должен быть рассчитан на давление большее, чем запланированный рабочий максимум. Независимо от избранной схемы присоединения требуется ставить предохраняющие клапаны и бак для расширения. Следует внимательно проводить все расчеты, а в идеале обратиться к профессионалам и для них, и для выполнения самого монтажа.

Это набор систем, которые автоматически сбросят давление, если оно превзойдет установленные показатели. Подобного рода манипуляция осуществляется предохраняющим клапаном, который дополняется манометром и устройством, как раз выводящим воздух наружу. От набора безопасности до самого котла недопустимо применение какой угодно запирающей арматуры. Когда топливо начинает разгораться, циркуляционный насос работает, а клапан, расположенный на вводе в нагревательный контур, перекрыт.

При этом движение жидкости происходит по сокращенному кругу. Как только обратный трубопровод прогреется до 50 или 55 градусов, термическая головка по команде датчика начинает приоткрывать закрытый контур. Это делается плавно, чтобы перемешивание холодной воды с горячей, содержащейся в байпасе, происходило равномерно. В результате прогрева радиаторов температура вырастает, и наступает момент, когда клапан закрывает байпас до конца. При этом 100% теплоносителя направляется сквозь теплообменник котла.

Подобная конфигурация проще всех и может быть выполнена своими руками. Полипропиленовыми трубами пользоваться совершенно спокойно, но требуется только проверить их официальное происхождение и соответствие необходимым характеристикам. Рекомендуется использовать для промежутка между котлом и группой безопасности исключительно металл.

Толстые стенки полипропиленовой трубы отличаются слабой теплопроводностью, из-за которой внешние датчики дают неверные показания, а трехходовой клапан опаздывает с реакцией на изменения условий.

Алгоритм выполнения работ при установке

Независимо от типа вариации, алгоритм осуществления такого процесса остается одинаковым. Как установить твердотопливный котел в каркасном доме и других объектах:

1. Изначально выполняется подготовка. Выбирается помещение, рассчитываются характеристики объекта, выполняющего роль котельной. Обязательно подготавливается площадка из бетона под отопительное оборудование. Но в ряде случаев возникает вопрос «как установить твердотопливный котел на деревянный пол?». Выполнение таких работ допускается только в том случае, если предварительно прокладывается между поверхностью и оснасткой огнезащитный слой.
2. Проводится монтаж коммуникации. Агрегат, к примеру Донтерм ДТМ КОТ-13Т или Hi-Therm Pegas 4, устанавливается на место работы.
3. Выполняется обвязка. Эта стадия наиболее сложная и трудоемкая. Осуществляется подключение коммуникаций: трубопроводов, подающих и возвращающих воду в систему,  обратки на обогрев воды, если выбрана двухконтурная модель. Далее делается завязка для дополнительного оснащения. Это может быть компенсационный резервуар.
4. Устанавливается трубная конструкция для вывода продуктов сгорания.
5. Запускается оснастка в систему.

Вот и весь алгоритм того, как устанавливается твердотопливный котел в частном доме. Изначально модель осматривается визуально, выполняется тестовый запуск на открытом воздухе. Требования СНиП указывают на то, что необходимо проведение гидравлических испытаний коммуникации для того, чтобы установить твердотопливный котел в квартире или доме. Для этого требуется подключение воды, открывая краны и клапаны. После поднимается давление коммуникации с помощью регулировочного вентиля. Оптимальный показатель 1.3 Атм. Проверяется агрегат на наличие свищей, особенно в тех местах, где располагаются сварные и резьбовые соединения.

Схема как установить твердотопливный котел в доме, например Termodinamik AC35S EKY/S 25, представлена ниже.

Порядок действий для всех типов отопительного оборудования этой категории одинаковый, что упрощает процесс монтажа. В текст включены основополагающие принципы установки оснастки, работающей на твердых топливных ресурсах. Наиболее рационально для пользователя – монтаж оборудования специалистами.

Смотрите видео «Как подключить твердотопливный котел».

Как правильно обустроить котельную

Если газовый котел имеет открытую камеру сгорания или его мощность превышает 30 кВт, то установить его можно только в отдельном нежилом помещении, которое должно соответствовать стандартам и нормам, прописанным в СНиП. Чаще всего для этих целей выбирается помещение в подвале, но помните, что так поступить можно только в том случае, если дом у вас одноквартирный.

1. Выбрать мощность котла вы вольны по своему усмотрению.
2. Общая площадь котельной не должна быть меньше 4 квадратов. Про объем мы уже писали.
3. Минимальная высота потолка составляет 220 см – лучше 250.

4. В котельной обязательно предусматривается окно для естественного освещения. Его размер также важен — 0,3 м² на каждые 10 кубов объема помещения, но не менее 0,5 квадрата.

5. Ширина входной двери не должна быть меньше 80-ти см. Расстояние от нее до котла нужно оставить свободным, минимум на 1 метр.
6. Пол нужно вывести по уровню, что позволит ровно поставить котел. Благодаря этому он будет во время работы издавать намного меньше шума. Будет меньше вибраций, что позволит дольше сохранять все винтовые соединения, подходящие к котлу.
7. Стены отделываются только негорючими материалами – обычно это штукатурка и побелка или кафель. Если котел примыкает к каким-либо поверхностях, то в промежутках рекомендуется проложить теплоизоляционные материалы. Под котлом настилается лист железа или кладется керамическая плитка.

8. В котельную проводится холодная вода и канализация – тут, думаем, комментарии излишне. Хотя не все поймут, для чего нужна канализация. Требуется она для слива теплоносителя из системы отопления.

9. Также проводится и электричество. Используемые розетки должны быть с контуром заземления, подключенного соответствующим образом. Эта мера нужна во избежание поражений электрическим током.
10. Обустраивается система дымохода – его тип зависит от вида котла. К дымоходу нужен открытый доступ, чтобы была возможность проводить ревизию оборудования при необходимости.

Рекомендации опытных специалистов

Характеристики качества топлива, его полнота прогорания, мощность и направление ветра, качество теплоизоляции в доме. Конструктивные особенности дымохода, которые влияют на количество потери тепла

Эти факторы важно учитывать для правильной установки. Они также диктуют ход предстоящих действий по монтажу твердотопливного котла

Чтобы сохранить часть тепла, которое уходит с отработанными газами, нужно установить дымоход внутрь сосуда с водой или выполнить наверху работы по монтажу дымохода так, чтобы дым не уходил прямиком вверх, а распределялся по каналам.

Также при обустройстве самой системы отопления нужно определить диаметр труб в соответствии с габаритами помещения. Чем толще диаметр, тем больше воды будет залито и тем меньше риск перегрева оборудования.

Правильно произведённые расчёты уклонов необходимы для гравитационных систем, также они могут пригодиться и для принудительных.

Нюансы установки котла на твёрдом топливе

Универсальные котлы сегодня являются выгодным способом привнести в дом комфорт. Их главное преимущество в энергетической независимости. Но для осуществления бесперебойной работы оборудования нужен правильный монтаж.

Ответить на вопрос о грамотной установке твердотопливного котла сможет только знающий своё дело профессионал. Ведь от качественной работы по установке зависит не только эффективность, но и безопасность системы отопления в целом.

Однако многое зависит и от самого котла. Его мощность должна рассчитываться из площади помещения. Этот параметр позволит максимально эффективно использовать систему и получать комфортную температуру в доме.

Если все этапы работ по установке котла были соблюдены и произведены без ошибок, то последнее, что остаётся – это запустить отопительную систему в целях проверки работоспособности. Лучше, если эта процедура была осуществлена предварительно до установки оборудования.

Даже после соблюдения всех правил по монтажу, проверку котла желательно производить под контролем специалиста. Этот пункт позволит избежать неприятных аварийных ситуаций.

Увидеть агрегат на фотографии и в жизни – большая разница. В реальности вы сможете представить установку котла своими руками

Поэтому лучше понаблюдать за процессом монтажа в одной из котельных, не очень важно, если марка котла будет не вашей. Вы сможете реально оценить свои возможности

Что нужно для установки твердотопливного котла своими руками?

Если для монтажа твердотопливного котла вы не собираетесь привлекать специалистов, вам придётся самостоятельно подготовиться к работе.

Прежде всего понадобится спецодежда и инструмент:

• спецовка, краги и сварочная маска;
• сварочный аппарат;
• дисковая пила с режущими дисками по металлу;
• строительный уровень и угольник;
• набор рожковых ключей;
• разводные ключи;
• отвёртка с набором различных насадок; Слесарный инструмент
• рулетка и маркер;
• пистолет для герметика.

Для подключения котла к отопительной системе нужно дополнительно приобрести:

• 2 шаровых крана со сгоном и двусторонней (внешней и наружной) резьбой диаметром 50 мм;
• группу безопасности (манометр, предохранительный клапан, автоматический воздухоотводчик и пару шаровых кранов диаметром 15 мм);
• 3 стальных муфты диаметром 50 мм;
• стальные переходники 57-32 мм;
• стальные отводы диаметром 50 мм;
• дымовую трубу с шиберной задвижкой;
• металлические трубы для подключения котла;
• термозащищённый герметик;
• сантехническую подмотку;
• циркуляционный насос (устанавливается на линии обратного хода и обеспечивает принудительную циркуляцию теплоносителя в случае затруднения естественной). Схема отопительной системы на базе твердотопливного теплогенератора

Самое главное при установке теплогенератора – следовать положениям инструкции завода-изготовителя. Перед началом монтажных работ необходимо выполнить сборку системы отопления и проверить её на герметичность, а также организовать вентиляцию и систему дымоудаления в котельной.

Как правильно установить приточно-вытяжную вентиляцию

Есть несколько объективных причин, по которым вентиляция в котельном помещении необходима:

• подача в котел достаточного количества кислорода для поддержания процесса горения;
• вывод за пределы помещения угарных газов, случайным образом попавших в помещение из топки;
• компенсация использованного в процессе горения количества воздуха.

1. Отверстия для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное – под потолком.
2. Если котел оборудован дымососом или нагнетающим вентилятором, вытяжку рядом с ним располагать не стоит (прочитайте: “Как выбрать дымосос для твердотопливного котла – виды, различия”). В противном случае произойдет переворот тяги, и вытяжное отверстие станет приточным.
3. Если дверь из жилого дома выходит в топочную, то в полотне желательно встроить решетку приточного отверстия. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.
4. Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO2.

Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия в см2.

Этап 5. Обвязка для горячего водоснабжения

Современные загородные дома оборудуются двухконтурными котлами. Это позволяет одновременно обогревать помещение и получать горячую воду. В результате уровень комфорта в помещении существенно повышается. Однако монтаж котлов систем отопления двухконтурного типа требуется обязательной установки бойлера, который представляет собой специальный накопительный бак. Оборудование такого типа имеется в продаже в любом специализированном магазине. В большинстве случаев бойлеры представлены в собранном виде и полностью готовы к установке. Перед приобретением такой техники необходимо определиться с параметрами и производителем.
