Установка инсталляции унитаза: детальные инструкции по монтажу навесного унитаза

Выбор места установки

Сборка инсталляции начинается с выбора места установки подвесного унитаза. Отметим, что такая задача не стоит при замене напольного унитаза на новый вид сантехники. Ведь при разработке проекта туалета специалистами были учтены все требования эргономики: размер проходов, расстояние до боковых стен и перед унитазом, доступ к коммуникациям и т.д.

При новом строительстве или перепланировке совмещенного узла в хрущевке необходимо учитывать следующие требования СП и СНиП:

  • унитаз должен располагаться максимально рядом с канализационным стояком. Если размеры инсталляции не дают такой возможности, то необходимо обеспечить уклон 2-3 см на 1 п.м;
  • верхний край чаши без стульчака с крышкой должен иметь стандартную высоту в 40 см от уровня пола;
  • минимально допустимое расстояние от переда унитаза до боковых стен, двери или другого сантехнического оборудования составляет 50 см при оптимальном в 75 см;
  • по осевой линии параметры немного другие: до боковых стен и другой сантехники — 38 см при оптимальной длине в 45 см;
  • держатель туалетной бумаги размещается на расстоянии 20-30 см от переднего края чаши и на высоте 60-70 см от пола.

Указанные параметры рассчитаны на стандартного, среднестатистического человека, что составляет примерно 90% населения страны.

Из приведенных требований логически вытекает:

  • Устанавливать инсталляцию нужно в таком месте, где она меньше всего мешает.
  • Подход к чаше унитаза должен быть удобным, ему ничто не должно препятствовать.
  • Близость коммуникаций сокращает затраты на удлинение инженерных трасс, которые при наращивании отнимут часть пространства туалета или санузла.

Кроме этого, при выборе инсталляции необходимо учитывать вид стены: капитальная, в полкирпича или гипсокартонная перегородка и габариты сантехнического оборудования.

Определив место установки, проще определиться с конкретной моделью подвесного унитаза. Это может быть:

блочная конструкция. Бачок крепиться в заранее подготовленную нишу в капитальной стене (в этом случае унитаз занимает минимальное пространство) или на ее поверхность (в последующем бачок закрывается экраном), а чаша унитаза устанавливается на пол;

угловая инсталляция — разновидность рамной системы для монтажа навесного унитаза в углу помещении. В этом варианте для каркаса разработана специальная система крепления к смежным стенам.

Инструкция по установке инсталляции

Перед проведением монтажных работ вначале нужно подвести канализационную трубу диаметром 110 мм, а затем — водопроводные трубы.

Вот поэтапные действия, как установить инсталляцию для унитаза:

  1. Подготовка крепления . В стене по ранее размеченным местам с помощью перфоратора выполняются отверстия. В них вставляются дюбеля. Крепления при этом могут выполняться как по диагонали, так и по вертикали. Рама инсталляции имеет 4 обязательных крепления: 2 на стене и 2 на полу.
  2. Установка металлической конструкции . Производится путем крепления, начиная с пола. Затем расположение рамы проверяется уровнем и регулируется при помощи предусмотренных на ней выдвижных устройств.
  3. Закрепление рамы к стене . Осуществляется при помощи специальных кронштейнов, а в некоторых случаях можно использовать саморезы или анкерные винты.

`img-56`

`img-57`

После установки рамы надо проверить надежность конструкции, исключить ее колебания в стороны, иначе при сильных нагрузках она может накрениться. После этих действий установка своими руками рамы завершена.

Как установить?

Действия при монтаже инсталляции проводятся в таком порядке:

  1. Устанавливается каркас инсталляции.
  2. Подсоединяются коммуникации.
  3. Монтируется биде.

С установкой каркаса легко справится человек, который уже знаком с такой работой. Если же вы опасаетесь совершить ошибки при монтаже, стоит поручить такую задачу специалисту.

Размещать основные элементы нужно в зависимости от вида инсталляции:

  • Выбрав универсальную модель рамной инсталляции, вся нагрузка должна быть распределена равномерно.
  • Если вы проводите монтаж усиленной рамной инсталляции, большая часть нагрузки должна приходиться на пол.
  • Если устанавливается блочная модель инсталляции, максимум внимания следует уделить креплению болтов.

Все рамные конструкции можно корректировать по высоте до 20 см, используя специальные ножки. Для подстройки инсталляции по глубине применяются удлинители.

Во сколько обойдется установка инсталляции для унитаза

Обычно инсталляция для унитаза продается в сборе.

Комплект включает саму инсталляцию, кнопку управления, унитаз, звукоизоляционную плиту и сиденье для унитаза.

Стоимость такого комплекта составит примерно 10000 рублей.

Цена может варьироваться в зависимости от производителя, качества сантехники, а также элементов, входящих в состав комплекта.

Для того, чтобы более точно понять, в какую сумму вам обойдется установка инсталляции для унитаза, нужно рассмотреть стоимость всех дополнительных материалов, которые потребуются для выполнения работы, это:

`img-58`

`img-59`

  • комплект креплений к стене – 600-900 рублей;
  • шумоизоляционная панель – 350 рублей;
  • комплект угловых крепежных элементов – 1100 рублей;
  • труба для подвода воды к унитазу – 900 рублей;
  • панель инсталляции для унитаза – 3300 рублей;
  • присоединительный комплект для унитаза – 2400 рублей.

Так можно понять, что расходные материалы обойдутся в 7-11 тысяч рублей в зависимости от качества и места их приобретения.`img-60`

`img-61`

Если вы все-таки решите воспользоваться услугами сантехника, чтобы не подключать инсталляцию самостоятельно, за работу придется доплатить еще 3000 рублей.

Это самая простая установка.

В зависимости от особенностей монтажа и расположения водопроводных, канализационных труб, стоимость монтажных работ может подниматься до 9000 рублей.

Но, вместо того вы получите гарантии качества, сможете исключить необходимость в повторном выполнении работы по установке по причине допущенных ранее ошибок.

Если канализационная труба оказалась сбоку от унитаза

Иногда возникают ситуации, когда подключение унитаза с прямым или косым выпуском технически невозможно сделать под его бачком, а канализационный отвод находится сбоку. Задача не является неразрешимой, проблему решает использование угловых отводов в 90 градусов. Можно использовать стандартные изделия для монтажа внутренней канализации в виде коротких патрубков, более практичный вариант – применение фановой трубы, предназначенной для вывода стояка наружу (крышу).

Фановая труба для унитаза имеет на одном конце манжету в виде мембраны, которую одевают на выпуск чаши, а второй конец трубы заводят в канализационный патрубок, если не хватает длины, дополнительные используют трубные отрезки.

Рис. 13 Подсоединение унитаза к канализации сбоку

Подключение и монтаж унитаза несложно провести своими руками, сэкономив при этом значительные финансовые средства, для проведения работ понадобится обычный бытовой инструмент и строительный перфоратор. Более сложная и трудоемкая процедура, отнимающая немало времени – если монтируют и подключают подвесные модификации с инсталяцией. Однако благодаря многочисленным видео в интернете всегда можно узнать, как правильно подключить унитаз – в итоге с работой вполне может справиться любой хозяин без специальных сантехнических навыков.

Как подобрать унитаз

Блочная инсталляция

На инсталляцию можно закрепить не только подвесной, но и напольный унитаз. Бачок будет скрыт в стене. Основные требования, предъявляемые к сантехническому прибору:

  • прочность;
  • комфортабельность;
  • гигиеничность (легкость очищения, аккуратный смыв без брызг);
  • сочетаемость с интерьером ванной комнаты по размеру и внешнему виду.

Различают два вида инсталляций:

  • Блочные – представляют собой блок, который крепится к стене. Его нужно устанавливать в нишу. Он фиксируется анкерами и именно на эти крепления приходится основная нагрузка. Этот вариант оптимально подходит для монтажа напольного унитаза.
  • Рамные – крепятся к полу и стене, имеют ножки. Основная нагрузка приходится на нижнюю часть конструкции. Ножки регулируются по длине, благодаря чему можно установить унитаз на нужную высоту.

Первый вариант инсталляций будет стоить дешевле, но он подходит только для капитальных стен. Второй тип конструкций прикрепляют не только к кирпичным и блочным стенам, но и встраивают в гипсокартонные перегородки. Для деревянных стен подходят низкие и широкие рамные инсталляции.

Выбор места установки

При выборе места установки важно обратить внимание на несколько пунктов:

Одним из условий является правильный подбор для установки каркаса. Обычно это капитальная стена или несущий профиль перегородки. Проект установки удобней всего реализовывать в ванной с объединенным санузлом

Важно найти место, близкое к трубопроводу
Желательно обратить внимание на его компоновку – обычные методы удлинения труб делают конструкцию непрочной. При небольшом расстоянии от трубопровода подсоединять все будет проще, благодаря этому затраты на установку снизятся
Устанавливать унитаз лучше таким образом, чтобы к нему можно было удобно подойти, и он никому не мешал

При нарушении этих пунктов может быть неправильное расположение конструкции, что повлечет за собой дополнительные траты, поломку сантехники, неудобства и т.д.

Подготовка ниши

Установка подвесного унитаза предполагает использование ниши для размещения рамы. Как уже говорилось, для крепления необходима определенная прочность стен. Конструкция инсталляции может выдерживать массу до 400 кг, часть нагрузки от которой передается стене. К этому вопросу необходимо подходить с особой внимательностью.

Для того, чтобы разместить инсталляцию необходимо подготовить нишу. Она должна быть следующей:

  • Высотой – 1 м;
  • Шириной – 0,6 м;
  • Глубиной – до 0,2 м.

В отдельных случаях подобную глубину создать проблемно. В таких случаях необходимо углубляться на возможное значение, а оставшиеся элементы скрывать гипсокартонными панелями.

За счет скрытия основной части устройства открываются определенные возможности для декорирования и улучшения интерьера. Просто же размещать инсталляцию возле стены и обшивать ее ГКЛ не стоит, т.к. разместить унитаз обычной компоновки будет дешевле и проще. К тому же он будет занимать меньше места.

Как устроен подвесной унитаз?

Подвесной унитаз устроен значительно сложнее, чем обычный компакт или монолит. Инсталляцией называют прочную металлическую раму. Это раму устанавливают внутри стенной ниши и надежно фиксируют к стене и к полу.

Между чашей подвесного унитаза и полом остается некоторое пространство. Проводить уборку санузла в таких условиях проще, поскольку ножка унитаза отсутствует

Плоский пластиковый бачок уже закреплен на раме. Затем к нише подводят необходимые коммуникации, выполняют отделку и навешивают сам унитаз.

Унитаз остается снаружи, а вся остальная начинка остается скрытой в стене. На стену выводят также кнопку смыва, которая обычно располагается на стене над чашей. Даже из этого сжатого описания можно понять, что установка такого устройства – процесс трудоемкий.

Но все же у модели с инсталляцией множество преимуществ:

  • эстетичный вид и привлекательный дизайн – чаша как будто парит над полом;
  • компактные размеры, оставляющие широкий простор для размещения унитаза как в маленьком, так и в большом санузле;
  • отсутствие ножки существенно облегчает уборку помещения;
  • конструкция инсталляции универсальна, есть возможность выбрать некоторые элементы на свой вкус и кошелек;
  • поломки рамы и бачка крайне редки, а отремонтировать или заменить кнопку слива обычно не сложно.

Чаши подвесных унитазов заметно различаются по конфигурации, устройству, форме, размерам, дизайну, цвету и другим характеристикам, что оставляет широкий простор для выбора подходящей сантехники

Среди недостатков следует отметить высокую цену. С учетом расходов на установку стоимость такого унитаза может в два раза превысить стоимость стандартной напольной модели.

Однако производители учитывают растущую популярность подвесной сантехники, поэтому в продаже появились относительно недорогие модели. Еще один недостаток – бачок и рама, спрятанные в стене, не слишком доступны для ремонта.

В случае серьезной поломки, возможно, придется разворотить всю стену и повторно выполнить отделочные работы на этом участке.

Подключение воды к бачку подвесного унитаза

К бачку нужно подвести воду. И не горячую, а именно холодную. Вспомнил один случай. В одной из квартир пришлось менять трубы водопровода и стояк горячей воды. Уже закончив работу, мы услышали нетерпеливые и требовательные звонки в дверь. Это пришли соседи сверху. Соседи никогда не упустят случай, чтобы выразить “справедливое негодование” по поводу ремонтных работ в другой квартире. Они только и ждут малейшего повода недовольно постучать в чужие двери и вставить “шпильку”.

“Что вы там понаделали?!” – с уверенностью в своей правоте, было сказано через порог. “У нас горячая вода в унитаз смывает и все закипает!” Конечно, это было преувеличением. С другой стороны, мы ведь не знаем температуру кипения “этого самого”. Потом пришли местные сантехники и внимательно все осмотрели. Не найдя к чему придраться и весьма озадаченные, они спустились в подвал и быстро все исправили. Просто сцена для фильма. Надо будет предложить французским кинематографистам при случае.

Так вот, чтобы исключить случаи “закипания” и перерасхода горячей воды, будьте внимательны и подводите к бачку только холодную воду.

В комплекте к подвесному унитазу Церсанит есть небольшой угловой вентиль, позволяющий регулировать напор воды или перекрывать ее при необходимости. Выходную резьбу он имеет в 3/8 дюйма, что не совсем удобно для монтажа. Нужно приобрести переходную муфту 3/8 – 1/2 дюйма с внутренней резьбой.

Оказалось, что кран не отцентрован по отношению к отверстию на верхней панели бачка. А сама арматура, как-то вольно болтается внутри, хотя, как видно на фото для нее имеется крепежная планка. К ней явно напрашивается уплотнительная шайба, толщиной примерно в 5 мм. Осмотревшись вокруг, я решил вырезать ее из полипропиленовой муфты. Получилось, то, что нужно. Арматура надежно закрепилась, а муфта совпала с выходным отверстием.

Пока собирал конструкцию воедино, уронил резиновую прокладку на дно бачка. Достать ее было непросто, уверяю вас. Рука взрослого ремонтника не проходит в отверстие, рассчитанное конструкторами компании Церсанит.

К примеру, все производители шариковых ручек договорились выпускать колпачки к ним с отверстием на конце, что не позволит человеку, случайно проглотившему колпачок, задохнуться.

Нечто подобное следует ввести и производителям подвесных унитазов с неразборным скрытым бачком. То есть определить размеры окошка так, чтобы среднестатистический пользователь подвесных унитазов, имеющий среднестатистические человеческие руки, мог без труда достать со дна бачка все, что невзначай уронит вовнутрь. Как то так.

Тут, Святой Церсанитий, или кто там у них покровительствует сантехникам, инсталлирующим унитазы Церсанит, опять пошел покурить и на время оставил меня без внимания. Оказалось, что резьба полипропиленовой муфты не достает пару сантиметров до резьбы муфты переходной. Пришлось идти в магазин за удлинителем, который тоже можно увидеть на фото.

Поверхность резьбы хромированного удлинителя очень гладкая. Я сделал на ней насечки с помощью пассатижей, чтобы тем самым избежать скольжения льна по резьбе во время затягивания. Для фиксации удлинителя используется шестигранный ключ на 16 мм. Если такого ключа нет в наличии, то можно использовать головку обыкновенного болта, подходящего размера. Я постоянно забываю об этом. И если вдруг, вспоминаю о том, что оставил ключ на другом объекте или дома, начинаю грустить. Но проходит несколько минут, и моя память оживает образом болта, который я с успехом использовал ранее.

Теперь осталось прикрутить к получившейся конструкции полипропиленовую муфту с внешней резьбой. На ней видны уже готовые насечки, предусмотрительно сделанные производителем. Это похвально. Вообще, я рекомендую на всех резьбовых соединениях делать такие насечки. Это займет некоторое время, но избавит вас от неприятностей. Любой уплотнительный материал, будь то лен, лента фум или специальная нить, будет сидеть плотно на резьбе и избавит вас от возможных протечек.

Видео инструкция

Необходимые инструменты и материалы

  • Инсталляция.
  • Перфоратор.
  • Накидные ключи.
  • Строительный уровень.
  • Маркер.
  • Рулетка.
  • Сверла для бетонных стен.

После выбора изделия и места под него, можно приступать к монтажным работам.

Установка блочной инсталляции для подвесного унитаза

Работы своими руками следует начать с разметки места монтажа. В небольших помещениях ось унитаза должна совпадать с осью помещения. В остальных случаях изделие должно быть привязано к оси канализационного слива.

  • На стене маркером следует отметить, где будет проходить ось.
  • Отмеряется высота, которая зависит от особенностей системы и, согласно приложенной к бачку инструкции, отмечаются точки под дюбели. Они должны быть равноудалены от оси.
  • Перфоратором проделываются отверстия и забиваются дюбели.
  • Приставляется и прикручивается сливной бачок.
  • Скручивается сливное отверстие и к бачку подсоединяется водопроводная труба.
  • В комплекте с конструкцией должны идти штифты, на которые в последнюю очередь будет вешаться чаша. Они вкручиваются в предварительно подготовленные отверстия. От габаритов унитаза зависит, насколько штифты должны выступать наружу. До самого окончания монтажа они будут висеть «голыми».
  • В конце установки, если требует конструкция, хомутами фиксируется сливной шланг.

Теперь осталось проверить систему и отделать стену.

Монтаж блочной инсталляции для напольного унитаза

Установка инсталляции такой конструкции начинается с фиксации положения колена с помощью металлических крепежей.

  • Далее выпуск унитаза обрабатывается технической мазью, и чаша ставится на нужное место.
  • Унитаз обводится, обозначаются места креплений и снимается.
  • По разметке монтируются крепящие уголки, чаша устанавливается обратно и ее выпуск вдавливается в фановую трубу.
  • Устанавливается сливной бачок. К выпуску крепится соединительная манжета, и закручиваются болты.
  • Кнопка слива вводится в специальное технологическое отверстие.
  • Система проверяется на герметичность.

Установка рамной инсталляции

В первую очередь монтируется рама с движимыми элементами крепежа.

  • Чтобы отрегулировать положение каркаса, необходимо использовать винты, находящиеся в нижней его части, и кронштейны, расположенные вверху.
  • Высота конструкции должна получиться около 140 см. Ее ширина будет зависеть от модели изделия.
  • На каркас крепится сливной бачок, узлы крепления которого должны быть на таком же расстоянии, на каком находятся проушины унитаза.
  • Кнопка слива должна располагаться на высоте в один метр, унитаз на высоте около 40 см, а канализационные трубы – 22–23 см.
  • Между сливным бочком и стеной должен оставаться зазор не более 1,5 см.
  • Строго горизонтально устанавливается инсталляция и к сливному бачку подводится труба водопровода. От использования гибкого шланга лучше воздержаться, подводку выполнять рекомендуется с помощью пластиковых труб.
  • Выпуск унитаза подсоединяется к стояку канализации. В этом случае можно использовать гофру.

Теперь следует вкрутить в раму штифты для крепления унитаза, закрыть все сливные отверстия заглушками и можно начинать собирать каркас или фальшстену. Гипсокартон для обшивки следует применять влагостойки. В нем необходимо будет вырезать отверстия для труб и кнопок слива. После этого его можно оформить кафельной плиткой.

Унитаз устанавливать рекомендуется не ранее, чем через полторы недели после монтажа инсталляции и укладки плитки.

  • Унитаз садится на штифты и стягивается гайками.
  • Между изделием и плиткой наносится слой силикона.
  • Сливается вода и проверяется герметичность конструкции.

Установка инсталляции для унитаза своими руками завершена. Во время работ главное — это после каждого этапа проверять надежность соединений и правильное выполнение всех инструкций.

https://youtube.com/watch?v=0Pbml_vi058

Установка подвесного унитаза

Решить вопрос, как установить подвесной унитаз, можно двумя способами. Первый вариант предполагает монтаж устройства на бетонное основание, второй — на металлическую инсталляцию.

В подвесном унитазе гораздо лучше работает система смыва из-за особенностей конструкции, к тому же, в таких системах присутствует двойная кнопка смыва, которая позволяет тратить меньше воды

Установка навесного унитаза первым способом начинается с выполнения разметки. В стене просверливаются отверстия для монтажа стержней для крепления унитаза. Далее устанавливается деревянная опалубка, щиты которой выставляются строго вертикально и крепятся между собой саморезами. В центральной ее части также выполняются два отверстия. Затем устанавливается муфта для слива воды.

В отверстия в стене наносится клей и вставляются стержни, которые должны выходить из щита опалубки строго горизонтально. Выполняется заливка полости бетоном. После его застывания опалубка удаляется. При помощи гофры производится подключение к устройству сливного бачка. Гофра фиксируется силиконовым герметиком. Унитаз навешивается на стержни и зажимается при помощи пластиковой шайбы и гайки. В завершении выполняется подключение подвесного бачка и испытание слива. Весь процесс наглядно можно увидеть на видео «Как установить унитаз подвесного типа на бетонное основание».

Как установить инсталляцию унитаза

Подвесной унитаз может устанавливаться на инсталляцию, которая входит в комплектацию. Она представляет собой металлическую раму, которая крепится к стене, а на нее навешивается чаша унитаза.

Схема инсталяции конструкции унитаза

Одной из самых популярных считается инсталляция Геберит, установка которой выполняется на основании инструкции. Рама устанавливается вертикально, и фиксируется к стене и полу при помощи специальных креплений. С помощью нижних упоров выполняется регулировка рамы по высоте, а верхние помогают выставить равное расстояние от стены.

Когда рама смонтирована, можно приступать к установке на свои места согласно инструкции соединительных элементов, таких как муфты и патрубки. Далее следует в соответствующие гнезда установить металлические стержни, которые будут удерживать чашу унитаза. На необходимом расстоянии выдвигается патрубок канализации и скобой фиксируется в заданном положении. Затем необходимо подключить к бачку воду при помощи гофрированной трубы. Соединения фиксируются при помощи накидной гайки. В завершении необходимо установить крышку на место и инсталляция готова.

Чтобы закрыть инсталляцию можно смонтировать фальшстену из гипсокартона, листы которого крепятся к смонтированным профилям и раме инсталляции. После декоративной облицовки поверхности стены на металлические стержни навешивается чаша унитаза. Ее выпуск плотно и герметично заходит в пластиковый раструб. В завершение процесса следует установить декоративную панель сливного устройства с кнопкой. Более детально ознакомиться с установкой инсталляции geberit можно на видео, расположенное на специализированных сайтах.

Инсталляции экономят пространство и скрывают сливы: все трубы и коммуникации остаются вне поля зрения и размещаются в стене

Прежде чем приступить к монтажу унитаза своими руками следует подробно изучить все тонкости этого вопроса. Ход выполнения работ зависит от вида изделия и способа его установки. Следование инструкции позволит выполнить монтаж качественно и надежно, получив в результате долговечное сантехническое изделие и эстетичный вид санузла. В случае привлечения специалистов следует выяснить, сколько стоит установить унитаз. Цена услуг может быть различной.

Минусы СИ

Инсталляции имеют не только достоинства, но и недостатки.

Завышенная стоимость

Цена на конструкцию выше в 2 раза, чем стоимость традиционного унитаза, потому что приходится отдельно приобретать сантехнику. Это главная причина отказа от выбора такого устройства.

Сантехника меньшего размера

Инсталляции выдерживают нагрузку до 400 кг, но сантехника меньше стандартной. Пользоваться компактными моделями унитаза или раковины удобно не всем людям.

Сложность ремонта при поломках

Повреждение инсталляции потребует вскрытия стены санузла. Такие нюансы лучше продумать заранее и купить больше отделочных материалов. В случае поломки можно будет обойтись без ремонта всего помещения, а восстановить одну стену. Самостоятельно устранить неполадки вряд ли получится.

Обшивка конструкции и монтаж навесного унитаза

После того, как сборка металлического каркаса завершена, собраны и подключены все коммуникации, выполняется скрытие этой габаритной конструкции за фальшстеной или специальным коробом.

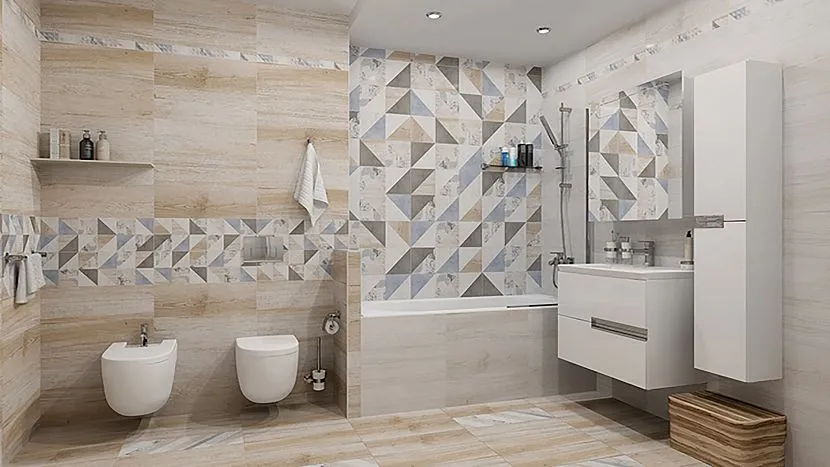

Унитаз и биде подвесного типа, подключенные к одной инсталляции в стенеИсточник axop.su

Его сооружают чаще из листов гипсокартона или ДСП, которые накручиваются на предварительно собранный каркас из металлопрофиля. После в листах обшивки вырезаются отверстия под коммуникации с помощью дрели с применением насадки в виде специальной коронки, а также отверстия для крепежных шпилек. Обязательно вырезается окно для установки панели с кнопками смыва.
