Установка домашнего кинотеатра под ключ.

В концепции профессиональных инсталляторов высококачественных систем домашнего мультимедиа, в том числе домашних кинотеатров и мультирумов, систем и подсистем Умного дома/интеллектуального здания домашний кинотеатр под ключ – это весь комплекс профессиональных работ по интеграции современного домашнего кинотеатра с объектом и его коммуникациями от выбора электронных компонентов до подключения и настройки, включая монтаж домашних кинотеатров с его пакетом строительных (сборочных, монтажных, отделочных), электромонтажных, электротехнических работ, а также сопутствующих мероприятий по закупке, доставке требуемых материалов и уборке помещения для подключения, настройки и сдачи системы домашнего кинотеатра Заказчику.

В целом и условно сегодня можно выделить:

1. Монтаж домашних кинотеатров с минимальным влиянием на дизайн интерьера эксплуатируемого помещения, при котором:

• осуществляется прокладка кабельных линий в рамках существующих декорирующих элементов (плинтуса, наличники, нащельники) с использованием соответствующих дизайну интерьера декорирующих коробок, накладок и т.д., мебели для домашнего кинотеатра, а также телекоммуникационных розеток/разъемов настенного или встроенного размещения;

• выполняются работы по локальной интеграции звукоизолирующих, звукорассеивающих, звукопоглощающих материалов и устройств, как для оптимизации звуковой картины в местах просмотра/прослушивания аудио/видео контента, так и с целью минимизации взаимного влияния звукового шума кинозала, улицы и смежных с кинозалом помещений;

• проводятся светотехнические мероприятия (при необходимости) – по блокированию потока прямого света в направлении видео панели (от окон, дверных проемов, источников искусственного освещения), подсветке (декоративно-защитной) видео панели или экрана проектора, стойки с силовой аппаратурой.

Справка: Такая установка домашнего кинотеатра, как правило, является вынужденной, используется профессиональным интегратором высококачественных систем мультимедиа в случаях, когда объективные причины не позволяют выполнить полный пакет работ по звукоизоляции, архитектурной акустике, и потому не может давать гарантии максимально полного соответствия восприятия звука и видео техническим возможностям аппаратуры, задекларированным производителями.

2. Монтаж домашних кинотеатров с полной (или максимально возможно полной) поддержкой заявленных производителями технических характеристик электронных компонентов и акустики. Такая установка домашнего кинотеатра включает:

• перепланировку помещения для получения лучшего в данной ситуации сочетания пространственных размеров, что гарантирует получение после акустической и светотехнической обработки звука и видео уровня Hi-Fi (или Hi-End);

• проведение масштабных работ по максимально полной звукоизоляции помещения – от воздушного и структурного шума – в том числе с обустройством «плавающих» полов, потолка и стен на демпферных связях, выполнением блокировки шума от хозяйственных коммуникаций (воздуховоды, кондиционеры, водопроводные, канализационные линии), установкой звукоизолирующих дверей и окон;


• обустройство проектных строительных конструкций для усиления эстетического эффекта домашнего кинотеатра и/или скрытого размещения кабельных проводок с доступом к патч-панелям, блокам/узлам коммутации;

Справка: На этом этапе подготавливают посадочные места и устанавливают коммутационные коробки скрытой акустики встроенных домашних кинотеатров, а также (если это предусмотрено проектом домашнего кинотеатра) адаптируют стойку силовой аппаратуры.

• прокладку кабельных линий (силовых, слаботочных) с проведением работ по экранированию их взаимного негативного электромагнитного влияния и с установкой телекоммуникационных розеток/разъемов plug-in/plug-out;


• собственно установку домашнего кинотеатра – электронных компонентов, акустики;

• отделочные работы по декорированию коммутаций и компонентов домашнего кинотеатра.

Справка: Узнать о путях и возможностях формирования оптимальной и демократичной цены на сборки ДК из компонентов ведущих производителей мира можно по телефонам:

Основные правила расстановки компонентов

Есть несколько моменты на которые стоит обратить внимание перед выбором и установкой домашнего кинотеатра:

Для полного погружения в фильм недостаточно качественной акустической системы, также необходим широкий экран

Его размер нужно выбирать, опираясь на площадь будущего кинозала.
Установка ресивера и сабвуфера осуществляется под проектором или телевизором, в центре.
Устройство, на которое пойдет картинка, монтируют на уровне глаз зрителей.
Акустика должна располагаться по периметру помещения.
Продумать количество и расположения розеток.
Также стоит внимательно отнестись к тому, как будут спрятаны кабели и соединительные провода.
Нужно уделить внимание вентиляции, нельзя устанавливать компоненты в тесных шкафах, также не рекомендуется ставить компоненты друг на друга.
Помещение нужно выбирать без окон, или приобрести светофильтры, так как обычные занавески не смогут идеально защитить от солнечных лучей.

Для комфортного просмотра любимых фильмов рекомендуется использовать универсальный пульт управления, подходящий ко всем устройствам. Это позволит не искать нужный пульт для того, чтобы выполнить необходимое действие.

В заключении следует сказать, что стоимость установки хорошего домашнего кинотеатра составляет порядка 60 тысяч рублей, что сопоставимо по стоимости с телевизором. Но расходы на монтаж и установку системы распределяются равномерно, так как закупка всего необходимого ведется по мере возможностей и наличия финансов. Постепенно вы сможете соорудить весьма приличную систему для просмотра разнообразных кинокартин и вам не придется тратиться на помощь специалистам и приобретение нового телевизора, так как теперь вы знаете все, что для этого нужно.

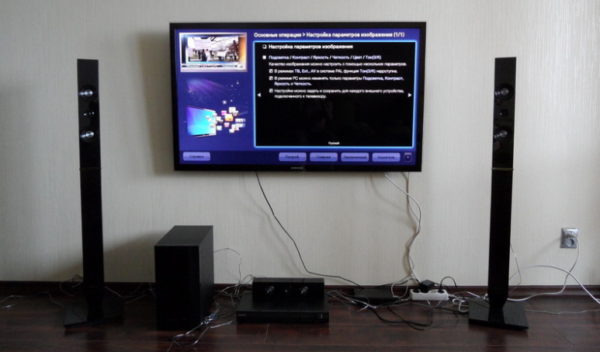

Настройка домашнего кинотеатра

Чтобы домашний кинотеатр радовал хорошим звучанием, следует не только правильно разместить колонки в помещении, но и позаботиться о настройке звука оборудования. Приступая к настройке, необходимо расположить колонки по кругу в образовавшемся пространстве между зрителями и экраном. Чтобы избежать искажения звука, не следует слишком близко размещать колонки у стен.

Посредством конфигурации системы владельцы домашних кинотеатров выполняют настройку оборудования:

1. Первым делом, пользователь выбирает режим звучания басов центральным громкоговорителем.
2. Если громкоговоритель слишком большой, потребуется отдать предпочтение режиму Wide, что позволит добиться оптимального звучания басов.
3. В случае, когда громкоговоритель размещен на центральном видеоплеере, специалисты советуют устанавливать режим Normal.
4. В ходе настройки центрального канала устанавливают время задержки. На каждые 30 см разницы расстояния между аппаратурой и слушателем выставляют задержку в пределах 1 мс. Время задержки можно не устанавливать в случае, когда фронтальные колонки расположены по дуге.
5. Далее выбирают желаемый уровень громкости каналов, отрегулировать который можно с помощью регулятора громкости ресивера.
6. Во время регулировки уровня яркости, в нижней части изображения можно увидеть 32 оттенка серого с четкими границами. Оттенки сливаются с затемненными участками в случае низкой яркости.

Настройка

Во время правильной регулировки яркости снизу изображения можно увидеть 32 серых оттенка с четкими границами. Если яркость низкая, то все оттенки начинают сливаться с затемненными участками, при высокой яркости происходит слияние оттенков со светлыми зонами.

Для настройки контраста применяют аналогичную градацию с серыми тонами. Четкая видимость градации шкалы свидетельствует о правильной настройке. В случае неверной регулировки, определенные участки меняются на негатив.

К сведению! С помощью настройки слушатель имеет возможность установить приемлемый уровень звучания со всех громкоговорителей. В случаях, когда во время тестового просмотра фрагмента видеоролика пользователь отметит чрезмерное звучание басов, он может самостоятельно снизить уровень мощности сабвуфера.

Настройка домашнего кинотеатра

Чтобы домашний кинотеатр радовал хорошим звучанием, следует не только правильно разместить колонки в помещении, но и позаботиться о настройке звука оборудования. Приступая к настройке, необходимо расположить колонки по кругу в образовавшемся пространстве между зрителями и экраном. Чтобы избежать искажения звука, не следует слишком близко размещать колонки у стен.

Посредством конфигурации системы владельцы домашних кинотеатров выполняют настройку оборудования:

1. Первым делом, пользователь выбирает режим звучания басов центральным громкоговорителем.
2. Если громкоговоритель слишком большой, потребуется отдать предпочтение режиму Wide, что позволит добиться оптимального звучания басов.
3. В случае, когда громкоговоритель размещен на центральном видеоплеере, специалисты советуют устанавливать режим Normal.
4. В ходе настройки центрального канала устанавливают время задержки. На каждые 30 см разницы расстояния между аппаратурой и слушателем выставляют задержку в пределах 1 мс. Время задержки можно не устанавливать в случае, когда фронтальные колонки расположены по дуге.
5. Далее выбирают желаемый уровень громкости каналов, отрегулировать который можно с помощью регулятора громкости ресивера.
6. Во время регулировки уровня яркости, в нижней части изображения можно увидеть 32 оттенка серого с четкими границами. Оттенки сливаются с затемненными участками в случае низкой яркости.

Для настройки контраста применяют аналогичную градацию с серыми тонами. Четкая видимость градации шкалы свидетельствует о правильной настройке. В случае неверной регулировки, определенные участки меняются на негатив.

К сведению! С помощью настройки слушатель имеет возможность установить приемлемый уровень звучания со всех громкоговорителей. В случаях, когда во время тестового просмотра фрагмента видеоролика пользователь отметит чрезмерное звучание басов, он может самостоятельно снизить уровень мощности сабвуфера.

Подключение к телевизору

Существует множество вариантов подключения домашнего кинотеатра к телевизору. Ниже можно ознакомиться с основными из них:

1. Через гнездо для наушников. Для этого потребуется использовать слот miniJack 3.5 mm. У большинства телевизионных приемников есть подобное гнездо. Чтобы соединить технику понадобится специальный шнур, с одной стороны которого будет расположен наконечник miniJack, а с другой стороны – пара «тюльпанов» RCA.
2. Через разъем SCART. У некоторых моделей телевизоров есть выход интерфейса SCART, а в домашних кинотеатрах RCA. Соединить «непару» можно с помощью специального кабеля, с одной стороны которого расположен коннектор SCART, а с другой – пара «тюльпанчиков» RCA.
3. HDMI OUT является оптимальным вариантом. Для подключения потребуется найти на задней стенке ресивера ДК слот HDMI IN (порт может быть промаркирован ARC). Далее пользователь переходит в категорию настроек в телевизоре и выбирает пункт воспроизведения звука через акустическую систему playing audio/voice for acoustic system. Флажок playing audio/voice for dynamic (воспроизведение звука через динамики) снимают.

Схема подключения домашнего кинотеатра к телевизору:

Поиск правильного баланса

Некоторые громкоговорители гораздо более привередливы, чем другие, с позиционированием, в том числе с тем, как далеко они могут быть от стены.

Многие небольшие громкоговорители также могут потерять свое звуковое тело. например, далеко в комнату, в то время как другие будут закрывать все вместе, прижавшись спиной к стене.

Наличие подходящего количества и типа громкоговорителей жизненно важно, но в равной степени важно и то, чтобы они дополняют их партнерский комплект. Речь идет о поиске баланса, при котором проявляются положительные черты и смягчаются любые идиосинкразии; вам не нужно ничего чрезмерно восторженного в высоких частотах, например, если ваш усилитель и так уже немного яркий

Объем подготовки, которую вы сделаете в дальнейшем, зависит от вас — будете ли вы рассматривать би -проводка, насколько важна определенная отделка и т. д. — но как только вы тщательно проработаете то, что ищете, стоит отправиться в выставочный зал, чтобы послушать.

Здесь вы хотите воссоздать домашнюю обстановку как можно точнее — вы собираетесь передать изрядную пачку денег этому дилеру, так что они будут только счастливы сделать это.

Это означает, что вы должны взять с собой AV-усилитель, если он у вас есть, и любой источник, который вы будете использовать с ним. Даже если вы начинаете с нуля, убедитесь, что у вас есть какие-то фильмы, которые вы хорошо знаете, чтобы протестировать их, иначе вы никогда не узнаете должным образом, что слышите.

11 лучших 4K Blu-ray для тестирования вашей системы

Как спрятать провода в комнате

Проще всего это сделать еще на стадии ремонта, когда можно без последствий проштробить штукатурку или поставить аудиорозетки. Если вы собираетесь купить или уже купили акустику, и желаете просто и дешево оборудовать домашний кинотеатр — решение тоже есть.

Прячем провода без ремонтных работ

Чтобы не портить интерьер, можно провод аккуратно сложить в кабель-канал. Акустика будет в безопасности, и вам не нужно штробить стену. Монтируется быстро и просто — за час можно самому установить пластиковый короб и уложить все провода.

Если вы принципиально не хотите монтировать пластиковые магистрали, купите плоский или ленточный кабель и проложите его под ковровым покрытием. Так он будет незаметен на ощупь, и за него никто не зацепится.

В комнате с голым полом ленточный кабель можно зафиксировать на стене вдоль плинтуса и закрасить. Если не присматриваться, он будет незаметным. Монтируется очень просто — наклеивается на двухсторонний скотч.

Например, перетягивая тяжелый диван, можно зацепить его на стене или под ковролином. От этого некоторые жилы сломаются. Так нарушится целостность, и ухудшится звук. Не рискуйте — проложите кабель-канал.

Для акустики подойдут и обычные пластиковые кабель-каналы. Вдоль плинтуса установите напольный или настенный, а возле двери — порог с кабель-каналом. Благодаря полукруглой форме, его не раздавит даже тяжеловес-пауэрлифтер и об него не зацепится бегающий ребенок.

Если возможно решить вопрос еще на стадии ремонта

Наиболее практичное решение — плинтус с каналом. В нем укладывается кабель любой формы. Монтировать лучше после поклейки обоев или покраски, но предварительно развести провода.

Как вариант можно проложить под штукатуркой, но только в гофре. Так вы не повредите жилы, и в случае необходимости, можете заменить кабель без срывания штукатурки.

Сетевые провода создают электромагнитное поле, влияющее на передачу сигнала по жилам. Из-за этого падает качество звука.

Металлический экран полностью блокирует помехи и сигнал передается с минимальными потерями. Если в отдельных местах развести силовую и акустическую линии на 10 мм невозможно, экранируйте в этом участке кабель самостоятельно при помощи обычной кухонной фольги.

Помните, что при самостоятельном экранировании акустика будет защищена от помех всего лишь на 50-80%

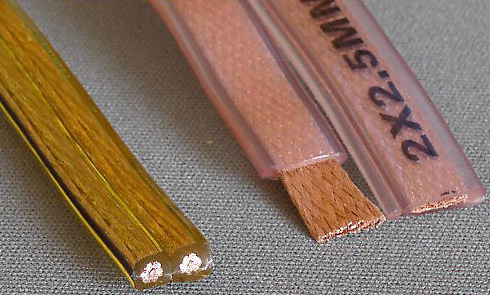

Если для вас важно качество звучания, лучше сразу купите экранированный провод

Выводить соединение для колонок можно через отверстие в плинтусе или полу. Но здесь есть большой минус — при перестановке аудиосистемы придется переделывать всю схему. Это дорого, потому что нужно будет купить новые кабели, прокладывать дополнительные выходы: долбить стенку и поднимать плинтус. Проще и дешевле — поставить вот такие (Hi-Fi) аудиорозетки.

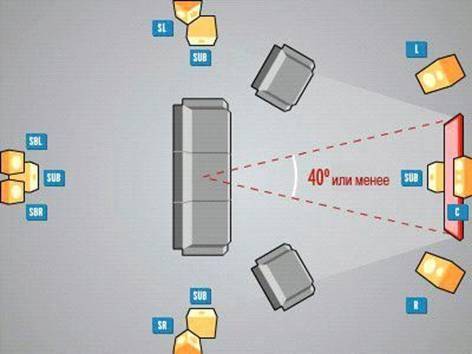

Варианты расстановки

Согласно правилам расстановки технического оборудования, необходимо изначально определиться с размещением колонок.

В помещении они устанавливаются в несколько вариантов:

• напольный;
• встраиваются в стену или мебель;
• вешаются;
• применяется интеграция акустики в аппаратуру или систему «Звук вокруг».

Также важно правильно подключить всю аппаратуру, настроить громкоговорители и разместить соответственно экран. При возможности использовать беспроводные варианты, чтобы применение кабеля свести к минимуму, так как не каждый владелец имущества будет рад большому количеству проводки на полу.После полной установки и развертки аппаратуры необходимо провести испытание результата работы посредством включения контента

Если комната маленькая

В маленькой в отличие от большой комнаты расстановка по большей части используется следующая – у одной стены экран, у другой диван, что обеспечивает оптимальный диапазон просмотра фильма.

Однако данных правил сборки кинотеатра придерживаются не все пользователи – многие пытаются добавить еще несколько единиц мебели.Подобное размещение зрителей только вредит, так как видимость с боковых кресел минимальная, при этом они своей массой загораживают боковые акустические системы, что искажает звучание.В случае попытки разместить по диагонали домашний кинотеатр пользователи вновь остаются в проигрыше, так как в данном случае эффективное звучание будет доступно только для одного зрителя в кресле или для пары на диване.

В данном случае фронтальные колонки ставятся впереди возле экрана.

Конфигурация современных домашних кинотеатров

Источник сигнала

В домашнем кинотеатре, как уже говорилось выше, в качестве источника может быть абсолютно любое устройство: ресивер спутникового типа или HD DVD-плеер последнего выпуска. ПК, домашнее караоке, игровые приставки будут удачным дополнением, расширяющим возможности системы домашнего показа кинофильмов.

Этот компонент является мозгом всего комплекса. Он обязательно содержит коммутатор для видео- и аудиосигналов, как аналоговых, так и цифровых. AV-ресивер способен к подключению и передаче сигнала от 10 различных источников. Декодированием, последующим преобразованием цифровых потоков занимаются цифровые сигнальные процессоры (микропроцессоры DSP).

Обработанный поток поступает на предварительное устройство усиления, которое отправляет его на многоканальный усилитель мощности, состоящий из нескольких (5-7) усилителей, заключенных в одном блоке. Это последнее звено: его функция заключается в поднятии силы тока и всего сигнала на необходимый для качественного звучания уровень.

При выборе AV-ресивера не жалейте денег и приобретайте действительно качественный аппарат: он передаст все нюансы высококачественного звучания.

Акустическая система

Колонки считаются весьма важной составляющей домашнего кинотеатра: именно они передают все нюансы звукового сопровождения любого фильма. Поэтому так важно уделить расстановке всех элементов в нужное место

Чтобы услышать разговор героев фильма, звуки стрельбы и прочее достаточно пары обыкновенных стереоколонок.

Аудиосистему можно назвать домашним кинотеатром, если качество звукового потока максимально приближено к уровню настоящего кинозала, даже расположенного в небольшой по габаритам комнате.

Подбирайте класс аудиосистемы не ниже 5,1 или 7,1, где первая цифра указывает число колонок, вторая — наличие сабвуфера, который отвечает за качество воспроизведения низких частот в пределах 5—200 Гц и инфразвук.

Только при наличии сабвуфера вы услышите все нюансы звуковых эффектов. Он устанавливается на определённом месте, а сателлиты-колонки распределяются по всей площади в зависимости от назначения:

• фронтальные;
• боковые;
• расположенные сзади зрителей.

Производители звуковых колонок для домашних кинотеатров предлагают довольно внушительный модельный ряд. При желании можно установить корпусные колонки с различными вариантами излучателей звука. Цель должна быть одна: зритель не должен определять на слух, откуда исходит звучание, оно должно просто обволакивать его, доносясь то сбоку, то сверху или сзади. Вот это и называется качественно и корректно установленное оборудование ДК.

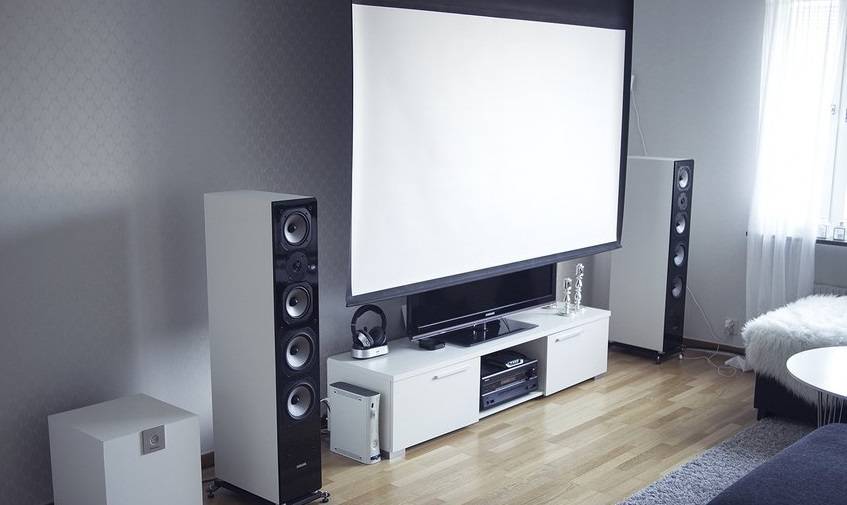

Отображающее устройство

В идеале, конечно же, необходимо приобрести проектор и полотняный экран, но подойдёт и жидкокристаллический телевизор с большой диагональю или плоская настенная плазма. Решающим фактором будет величина комнаты, где будет происходить показ, и размер желаемого изображения. В условиях современной городской квартиры вполне уместен плоский телевизор, расположенный на стене.

Собрать и установить все компоненты кинотеатра под силу не каждому — этот процесс состоит из нескольких этапов. Неподготовленный человек просто потеряется в обилии проводов и блоков усиления, и запутается, куда надо установить все имеющиеся колонки от акустической системы.

Многое зависит от кубатуры помещения — установить аудиосистему со всей массой колонок в небольшой по габаритам комнате весьма непросто. Для улучшения акустики необходимо присутствие в помещении множества шумопоглащающих предметов от плотных штор до мягкой мебели. Специалисты предложат сделать небольшую коррекцию акустических свойств комнаты. Поверьте, все затраты на профессионалов окупятся высочайшим качеством звучания.

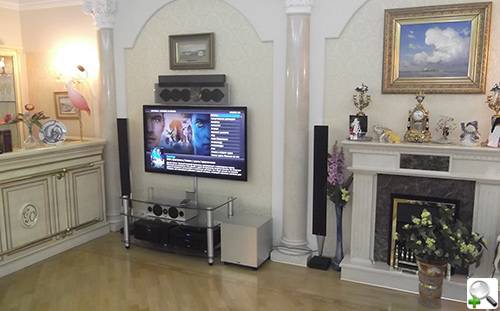

Размещение и настройка телевизора или экрана

Просчитайте, какой размер экрана подходит под параметры вашего помещения. Угол обзора по горизонтали с кресла должен составлять 40º.

Можно воспользоваться формулой для определения размера диагонали: расстояние от кресла до экрана переведите в дюймы. Умножив это расстояние на 0,84, вы получите значение размера диагонали экрана. Например, расстояние от кресла до предполагаемого экрана 85 дюймов, то считаем так — 85 х 0,84 = 71,4. Это значит, что экран должен быть около 70 дюймов.

THX рекомендуют устанавливать телевизор по вертикали на уровне глаз, чтобы вы смотрели на экран перпендикулярно. Увеличить угол просмотра, в некоторых случаях можно не более чем на 15º.

Вычислить расстояние до глаз зрителя в зависимости от диагонали и разрешения телевизора можно, воспользовавшись таблицей на рисунке ниже.

Если вы вообще не занимались корректировкой своей телевизионной панели, велика вероятность, что он показывает не идеально. Конечно, регулировать некоторые параметры можно «на глаз», но лучше использовать специальные тестовые диски. Эти тестовые Blu-ray диски могут быть полезными как новичку, так и эксперту. Программа поможет существенно улучшить качество изображения. К сожалению, большинство тестовых дисков имеют английский интерфейс. Наиболее популярные из них:

1. Диск Disney WOW — это отличный тестовый вариант для начинающих, поможет оптимально улучшить качество картинки. На нем много разносторонних тестовых шаблонов.
2. Тестовый HD диск Spears & Munsil — этот вариант больше подойдет для продвинутых пользователей и профессионалов. Имеет в своем составе уникальные тестовые мероприятия проверки масштабирования и деинтерлейсинга. Этот диск можно назвать находкой для обладателей ДК.
