Усилитель телевизионного сигнала: как работает и как выбрать цифровой усилитель сигнала ТВ

Причины ухудшения сигнала

Не смотря на дорогостоящее телевизионное оборудование, даже оно может выдавать плохое изображение. И связано это не с самим оборудованием, с другими внешними факторами, которые влияют на ухудшение принимаемого сигнала телевизором. К основным факторам относят:

  • Дальнее расположение источника передачи сигнала.
  • Не самое хорошее качество кабеля соединения телевизора с антенной. Такое плохое соединение возникает при соединении отрезков кабеля самым простым и быстрым методом – скруткой. Если вы и решились на использования кабеля, который представляет из себя соединенные куски отдельных кабелей, тогда их соединение необходимо делать только пайкой. Конечно же, лучше, если кабель сразу будет цельным. Также кабель теряет свои свойства после слишком длительного периода своей работы – примерно в каждые 20 лет стоит производить его замену на новый.
  • Помехи, создаваемые естественным путем (например, зависимость приема сигнала от местности) и искусственным (например, глушение основного ТВ сигнала сигналами других устройств, расположенных вблизи антенны и не только).


Помехи в телевизоре

Выбираем усилитель телевизионного сигнала

Во всем многообразии предложений легко можно запутаться и сделать ненужное или неподходящее приобретение, от которого в результате не будет никакого толку

Чтобы этого избежать, нужно обращать внимание на некоторые параметры, а именно:

  • максимально возможное усиление сигнала. Единица измерения — дБ (децибел);
  • уровень шумов во время работы. Единица измерения — дБ (децибел);
  • величина напряжения, необходимая для работы прибора;
  • потребление тока.

Крепить усилитель лучше всего к самой антенне. Так можно минимизировать возможность появления шумов. Выбирая усилитель, нужно покупать максимально подходящий тип. Но сильно переживать не стоит, ведь вы можете обменять или вернуть товар в течение 14 дней, конечно, если он вам не подходит.

Уровень усиления сигнала регулируется самим прибором — для этого в нем устроен специальный регулятор.

Теперь на вопрос как выбрать усилитель телевизионного сигнала уже не возникнет.

Популярные модели

Доступная цена и легкость монтажа делают некоторые усилители для телевизионного сигнала очень популярными. Удобная компоновка позволяет в дальнейшем своими руками осуществлять ремонт.

Рассмотрим более детально некоторые популярные модели и их характерные особенности.

EUROSKY SWA-555

В защитном футляре находится двойная плата. Уровень шума составляет 2,2 дБ, коэффициент усиления в пределах 10-43 дБ и напрямую зависит от условий. Хорошо подходит для установки в наружных антеннах и решетках. Прием сигнала на расстоянии от 1 до 150 км.

EUROSKY SWA-555

Planar 21-69 FT

Работает в частотах от 470 до 862 МГц. Питается от источника на 12 В, коэффициент усиления до 22 дБ. Обладает собственной защитой от влаги, может устанавливаться снаружи, быстро монтируется. Аналогом является модель 21-69 DIGITAL FT.

Planar 21-69 FT

Locus LA-21

Усилитель выполнен в прочном металлическом корпусе. Соединяется с кабелем через «F» разъем. Коэффициент усиления до 22 дБ, частотность 48-862 дБ.

Locus LA-21

Terra HA126

Усилитель для цифрового и кабельного телевидения с КУ до 36 дБ. Эта пассивная модель может функционировать на расстоянии до 40 км. Используется только внутри помещений, может работать только с одной приставкой DVB T2 или одним телевизором.

Terra 126

Антенный усилитель: предназначение и принцип действия

Чтобы повысить качество приема сигнала антенной, иногда к ней подключают усилитель. Данный прибор полезен тогда, когда расстояние от телетранслятора до приемника большое, или же вами выбрана неподходящая модель спутниковой или кабельной антенны. С помощью прибора возможно существенно повысить качественный показатель воспроизводимой телевизором картинки. Правильным обычно считают расположение данного устройства рядом с приемником, потому, что сигнал, который идет от него по кабелю, снижается.

Как правило, антенный усилитель способен существенно добавить мощность сигналу, который принимает телевизор

Усилители антенные для телевизора имеют самые различные параметры, и могут различаться внешне. Кроме того, одни типы приборов рассчитаны на очень отдаленный, а другие на близкий прием. Их устанавливают рядом с уличными или же комнатными приемниками.

Виды усилителей:

  1. Широкополосный. Данный тип аналогового усилителя предназначен для улучшения качества картинки одновременно на нескольких устройствах (часто устанавливаются такие устройства в многоквартирных домах, подъездах). Такая модель может работать не только в ДМВ, но и в МВ диапазонах.
  2. Многодиапазонные. Они обеспечивает улучшение принимаемого изображения от приемников, которые установлены на высоких мачтах. Их используют небольших системах коллективного приема.
  3. Диапазонные. Благодаря данному виду устройств можно принимать пассивный сигнал от особо удаленных станций. Данные диапазонные модели корректируют прием, устраняя сильные шумы.

Все виды усилителей предназначены для улучшения сигнала. Вашей задачей является правильно определить, какой именно тип устройства подойдет для вашей антенны.

Принцип работы

Усилители имеют разные конструктивные особенности, но выполняют одну функцию. Некоторые из них могут состоять из нескольких плат, каждая из которых отвечает за снижение шума и помех. Один контур выступает высокочастотным фильтром, на втором расположена микросхема, позволяющая осуществлять регулировку частот.

Регулировка поля позволяет, при частоте в 400 МГц, добиться максимального усиления до показателя в 4,7 дБ. Некоторые усилители питаются от 12 В, и по факту могут работать от простого автомобильного аккумулятора. Для максимальной стабильности устанавливается стабилизатор, схема которого содержит электролит и специальный диодный мост.

Подключение усилителя к антенне осуществляется коаксиальным кабелем и с применением специального дросселя. Подсоединение к телевизору происходит через специальный конденсатор.

Как подключают усилитель ТВ сигнала

Куда обратиться, если плохо работает цифровое телевидение?

Если у вас плохо ловит цифровое ТВ, требуется более мощная антенна, которую можно приобрести в специализированных магазинах

Обратите внимание, что некоторые продавцы и производители антенных систем в маркетинговым целях завышают усиление. Особенно этим грешат продавцы с китайских сайтов

В итоге потребитель оказывается разочарован результатом.

Чтобы выбрать телевизионную антенну с максимальным усилением следует обращать внимание на размер и количество элементов. Ведь для достижения каждого последующего децибела усиления проектировщики вынуждены увеличивать габариты антенны

Что влияет также на нюансы применения. Наличие боковых рефлекторов (отражателей) также говори в пользу того, что заявленное усиление примерно соответствует действительности.

Поэтому антенна типа волновой канал (по-другому Яги) под 2 метра длинной имеет максимальное усиление, наличие развитых боковых рефлекторов дает еще 1-2 децибела выигрыша. Панельную антенну для телевизора выбирать следует тоже не отступая от этого принципа — чем больше в патче элементов, тем лучше.

Как правило, лучшие производители антенн имеют свои производства на территории РФ — КРОКС, Антекс, Бестер. Антенны этих производителей имеют оптимальные параметры КСВ и диаграмм направленности.

Применение высокоэффективных антенн с зашкаливающим усилением имеет свою нюансы. Согласно физике распространения радиоволн дециметрового диапазона антенна высоким усилением имеет узкую диаграмму направленности. Это значит, что для того, чтобы антенна работала в полную силу требуется точная подстройка направления на телепередатчик.

Способы усиления мощности телесигнала

Для усиления сигнала телевидения в квартире сделайте следующие:

  1. проверьте исправность самого телевизора или цифровой приставки. Для этого необходимо подключить напрямую от ответвителя в щитке (минуя проводку в квартире) телевизор.Если качество изображение повысилось, то с оборудованием проблем нет.
  2. Убедитесь в целостности проложенного кабеля. Проверьте качество соединений кабеля с антенным штекером, делителем. В случае неисправности провод необходимо полностью заменить.
  3. Переместите электроприборы, создающие помехи, как можно дальше от ТВ-системы.
  4. Установите усилитель ТВ сигнала.

Как правильно усилить цифровое ТВ DVB_T2

Качество поступившего на экран изображения после усиления зависит сразу от нескольких факторов:

  • исходный уровень принятого излучения;
  • протяженность кабеля;
  • коэффициент усиления.

При этом качественный прием можно получить только при допустимом усилении сигнала, т.е. недопустимо и завышение мощности. По этой причине нет точного теоретического расчета по усилению и правильному подключению — это практический эксперимент, который покажет, зачем нужен усилитель в конкретном случае.

На первом этапе нужно правильно выбрать место подключения усилителя. Т.к. кабель понижает мощность, устройство нужно подключать сразу за приемником. Если используется разветвительный короб (кабельное ТВ или общедомовая коллективная антенна DVB-T2), усилитель устанавливается перед ним.

Питание выбирается в зависимости от возможностей подключения. Если затраты электроэнергии не критичны и используется современный телевизор или ресивер, лучше сразу купить активную цифровую антенну. При наличии приемника приобретается 12-вольтовый усилитель. Когда важна энергоэффективность, лучше рассмотреть устройство на 5 В.

Подбор коэффициента усиления

В большинстве случаев достаточно для DVB-T2 усилителя с КУ 32 дБ. Его работа показывает высокую эффективность при длине кабеля до 30 метров

При этом важно правильно выбрать тип антенны, т.к. если изначально поступил слабый сигнал, его усиление приведет к сильной шумности и последующему наложению потоков вещания после расшифровки

Также у пользователя остается возможность увеличить протяженность кабеля, следовательно, принудительно еще больше ослабить поступивший сигнал DVB-T2 вещания. Т.к. точный подбор практически невозможен, этот момент предоставляет «окно возможностей» по регулированию мощности поступающего на приставку сигнала.

Нужно выполнить два шага:

  • подключить антенну при минимальном расстоянии от телевизора, тем самым узнать, какой КУ должен быть у подходящего приемного устройства;
  • найти в интернете или магазине активную антенну для DVB-T2 с аналогичным КУ и узнать этот же показатель у встроенного усилителя.

Когда будет известно примерное значение можно выбирать телевизионный усилитель, с немного большим номинальным КУ. Такое устройство станет наиболее подходящим для подключения (например, 45 дБ при 32 дБ у рассматриваемого усилителя в качестве примера). Коэффициент усиления цифровых антенн DVB-T2 с этими усилителями не должен превышать 12 дБ.

После подсоединения и включения возможны следующие варианты:

  • Прием качественного изображения. Усилитель подобран и подключен правильно, цифровое ТВ готово к просмотру.
  • Изображение нескольких программ на одном канале (цифровое ТВ) или четкий показ с полосками (эфирное вещание). Как уже выше пояснялось, это происходит вследствие наложения разных потоков и сильной шумности соответственно.

В последнем случае мощность усилителя высокая, но не сильно по отношению к требуемому КУ. В этом случае остается последний шаг по налаживанию цифрового телевидения — нужно удлинить кабель на несколько метров, пустив по комнате. Более длительная транспортировка приведет к дополнительному снижению мощности DVB-T2 вещания до нужного значения.

Важно! Кабель можно соединять и разветвлять только под прямым углом! Это минимизирует шумность внутри провода путем прямого отражения от проводника.

Некоторые советы

Для правильного выбора усилителя для цифровой приставки или телевизора лучше всего проконсультироваться со специалистом в той местности, где предполагается его использование. Он наверняка сможет дать полезный совет по выбору прибора и избавит от лишних хлопот с настройкой корректной работы усилителя. Профессионалы, как правило, знают все тонкости искажения и затухания ТВ сигнала в местности, где работают.

Грамотно выбранный и установленный усилитель обеспечит отличную, чёткую картинку на экране телевизора, и качественный звук порадует слух. Использование всех преимуществ цифрового телевидения становится возможными даже в очень неблагоприятных для прохождения телесигнала местах и отдалённых от телевышек районах.

Что делать, как решить проблему?

Если хромает изображение или звук, первое, что можно сделать — перезагрузить оборудование: приставку и телевизор. Если после перезагрузки проблема не решилась сама собой, нужно искать причину неполадки:

  1. проверить целостность кабеля и при необходимости заменить на новый;
  2. поменять положение антенны: направить ее в сторону вышки, передающей телесигнал, или крупного объекта, от которого этот сигнал может быть отражен (например, соседний дом).

Возможно, придется купить более мощную антенну или подключить специальный прибор – усилитель

Нужно принимать во внимание, что переусиленный сигнал также может испортить качество работы канала — появляется рябь и шипение

Как подключить антенный усилитель

Усиливающее устройство состоит из входных ТВ-разъемов, выходных ТВ-разъемов и блока питания. При получении энергии от кабеля телевизора или USB-разъема, блок питания в схеме отсутствует. Чтобы запустить систему:

  1. Подключите кабель антенны ко входу усилителя.
  2. Подключите один или несколько телевизоров к выходам усиливающей аппаратуры.
  3. При необходимости, вставьте вилку питания в розетку.
  4. Если на корпусе устройства есть регулятор усиления, используйте его. Для выбора оптимальных характеристик, регулируйте их во время просмотра телевизора.

Как правильно обжать новые ТВ-кабель без специальных инструментов и посторонней помощи смотрите в видеоролике.

https://youtube.com/watch?v=GI89hrNQ-BA

Самые мощные и надежные усилители

Разберем несколько моделей телеусилителей, заслуживших признание со стороны пользователей.

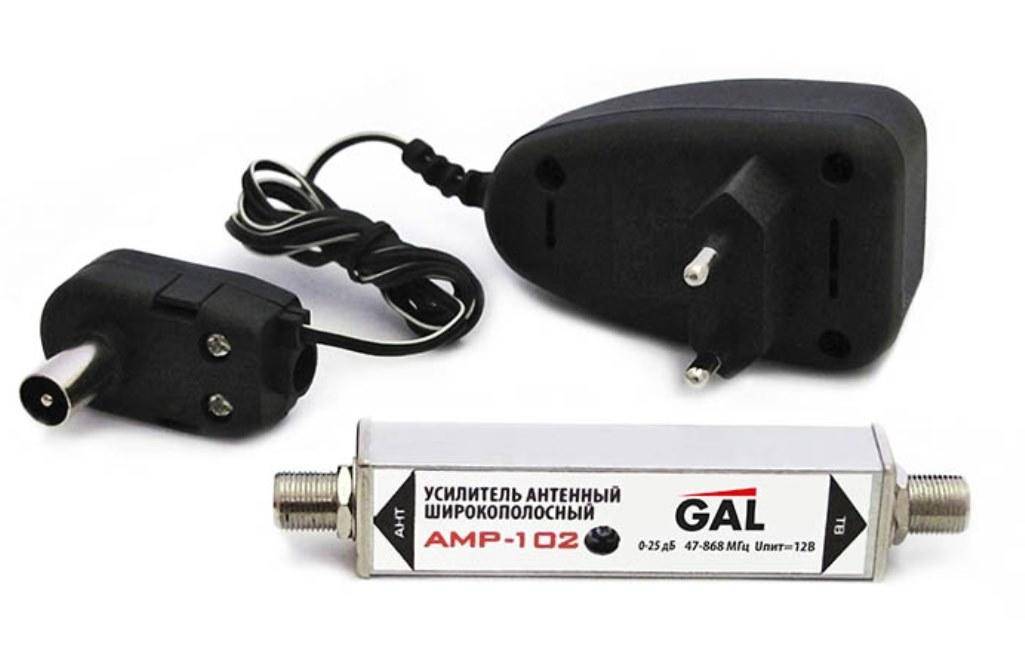

На 1-2 телевизора – Gal AMP-102

Широкополосный усилитель, позволяет работать как с метровым, так и с дециметровым диапазонами, что пригодится жителям тех районов, где вещают местные аналоговые каналы. Отличается небольшим весом (всего около 200 г) и размерами (напоминает длинный и прямоугольный брусок, включаемый между антенным кабелем и гнездом ТВ-приемника). Для работы использует внешнее питание – подключается к электросети через адаптер.

Плюсы:

  • широкий диапазон частот – от 40 до 868 МГц без разрывов;
  • регулировка усиления от 0 до 25 дБ;
  • неплохо себя показывает при работе как с антенной, так и с кабельным телевещанием, поэтому можно пользоваться им как в городе, так и на даче.

Минусы:

блок питания сильно греется при работе.

На 2 телевизора – ALCAD AL-200

Этот эфирный усилитель одновременно работает и как сплиттер на два выхода. Относится к категории многодиапазонных: работает с МВ- и ДМВ, причем регулировка каскадов раздельная. Это позволяет устранять неравномерность частотно-амплитудных характеристик, присущих всеволновым антеннам.

Модель удобна при использовании в многокомнатной квартире или большом доме, где нужно развести кабель от антенны по разным точкам для просмотра телепередач на двух телевизорах. Коэффициент усиления в 24 дБ позволяет при этом не бояться потерь при передаче сигнала даже в самую дальнюю комнату.

Плюсы:

  • Устойчивость работы. Предназначен для круглосуточной эксплуатации. Примерно за 15 минут после включения он выходит на рабочий режим, тогда уже сильнее не нагревается.
  • Мощность. Пользователи из Подмосковья отмечают, что даже в 80–100 км от Останкинской телебашни с его помощью при точной настройке ДМВ-антенны ловятся все мультиплексы, включая третий;
  • Цена. По соотношению «цена-качество» конкурентов не имеет. За сравнительно небольшие деньги пользователь получает мощный полупрофессиональный прибор.

Минусы:

  • Работает только с антенной. При попытке использовать для усиления кабельного телесигнала результаты могут оказаться некорректными.
  • Неравномерное усиление частот. AL-200 работает в диапазоне 40-317 и 460-863 МГц. Если вещание попадает на промежуток между этими значениями, никакого толка от прибора не будет. Как раз поэтому он часто не подходит для кабельного ТВ.

На 3 телевизора – JMA 8620ED3

Широкополосный усилитель и сплиттер в одном флаконе, только уже на 3 антенных выхода. Имеет металлический корпус, что защищает его от механических повреждений. Рабочий диапазон полностью перекрывает и цифровое, и аналоговое вещание. Коэффициент усиления – до 20 дБ.

Существенных особенностей нет — это универсальный усилитель по средней цене. С поставленными задачами справляется без нареканий.

На 4 телевизора – ALCAD AL-400

Для подключения сразу четырех телеприемников рекомендуем выбрать AL-400. Это двухдиапазонный усилитель, работающий с частотами 40–318 МГц и 470–862 МГц. Максимальный коэффициент усиления у этой модели – до 28 дБ.

Плюсы:

  • Надежная и устойчивая работа. Отдельные пользователи отмечали, что по два-три года пользуются усилителем, не отключая его от сети, при этом же он не перегревается и не нуждается в перенастройке.
  • Бесшумное усиление. После выхода из прибора сигнал передается на расстояние до 40 м без серьезного затухания, если использовать качественный кабель.

Минусы:

Низкая входная чувствительность. Подключать надо на расстоянии не более 3–4 м от антенны.

Антенный усилитель

В некоторых населенных пунктах, даже зная, как сделать самостоятельно комнатную антенну для телевизора, добиться стабильного сигнала не получается. Решается проблема установкой усилителя. Вот только устройство это имеет сложную конструкцию: без соответствующих навыков и знаний собрать его не получится. Решить проблему можно двумя способами:

  • отправиться в магазин и приобрести готовый вариант;
  • воспользоваться обычным магнитом.

Магнит закрепляется максимально близко от антенны, предварительно он несколько раз обматывается антенным проводом. Хотя лучше все-таки обзавестись полноценным усилителем.

Личные рекомендации по выбору усилителя цифрового ТВ

Есть пара полезных советов, основанных на личном опыте, которые сделают покупку максимально выгодной:

Всегда заблаговременно уточняйте уровень приёма установленной антенны

Усилитель должен соответствовать антенне;
Важно проверять тип антенны. Можете устанавливать широкополосный усилитель на узкополосный приёмник

На широкополосном приёмнике узконаправленное устройство окажется бесполезным;
Если качество картинки падает из-за отражённого сигнала, придётся устанавливать узконаправленный усилитель. Широкодиапазонной моделью не избавиться от отражения сигнала.

Почему ухудшается телесигнал

ТВ-сигнал раздают с вышек местных отделений ФГУП «Российская телевизионная и радиовещательная сеть». Унитарное предприятие в 2018-2019 годах установила дополнительные железобетонные опоры в городах и селах для цифрового вещания.

Телевидение использует широкий диапазон частот, это чревато 2 причинам ухудшения телесигнала:

  • Оба цифровых мультиплекса раздают через единую антенно-фидерную сеть, которая больше подходит для определенных радиочастот. Сами пакеты каналов могут вещаться со значительным разносом частот. В связи с этим покрытие одного мультиплекса бывает заметно лучше другого.
  • Конфигурации некоторых приемных устройств могут не подходить под конкретные частоты. Например, купленная дешевая польская антенна может не ловить цифровой сигнал из-за неверной длины штырей на решетке.

Кроме указанных причин, ухудшение телевизионного сигнала может происходить из-за:

  • Препятствий между приемником и передатчиком. Потенциальным препятствием могут стать даже объекты капитального строительства или рельеф местности.
  • Неисправности приемного оборудования – перебитого кабеля, поврежденной антенной решетки, сгоревшего усилителя или разъема телевизора.
  • Отключения ранее работающего передатчика. За последний год российские регионы почти полностью отключили передатчики аналогового телевизионного вещания.
  • Технического обслуживания передатчика.
  • Помехового воздействия – такое случается крайне редко. Если есть подозрение в появлении помехи, напишите заявление в ближайшее отделение территориального Управления Роскомнадзора. Специалисты ведомства должны отреагировать на неё и предпринять меры для устранения проблемы.
  • Неверное азимут направленной антенной решетки.

Некоторые из указанных проблем решаются без денежных затрат – правильным поворотом антенны или обращением в федеральную службу. Если приема нет из-за слабого ТВ-сигнала поможет правильно подобранный усилитель.

Для спутниковой антенны (900 — 3 000 ₽)

Мощные, широкополосные усилители ТВ сигнала, которые оснащаются прочным, герметичным корпусом, предназначены для установки снаружи помещений. Чаще всего имеют несколько входов для подключения сразу 2-4 телевизоров, при этом без потери качества сигнала. Работают с различными операторами связи, принимают сигнал за многие сотни км.

Место и название товараРейтингСредняя цена

5.0/5

990 ₽

4.6/5

990 ₽

4.2/5

1 430 ₽

4.1/5

2 799 ₽

1 место

RTM LA-602G

5.0 6 оценок 3 отзыва ~990 ₽

Отзывы о товаре

5.0

рейтинг на основе 6 оценок

3 отзыва

0 отзывов

0 отзывов

0 отзывов

0 отзывов

елена федеева
24 сентября 2021, Москва

Отличный товар

Опыт использования

более года

Достоинства

Работает на ура

Недостатки

Будет работать только с активной антенной 5вольт

Комментарий

С пассивной антенной не будет работать делитель нужен с проходом питания

2 место

4.6 7 оценок 4 отзыва ~990 ₽

80% рекомендуют к покупке

Характеристики

Смотреть все характеристики и цены



3 место

IKUSI ATP-200-C69

4.2 34 оценки 21 отзыв ~1 430 ₽

79% рекомендуют к покупке

Характеристики

  • в комплекте: усилитель сигнала, приемопередатчик
  • оператор: Триколор ТВ
  • wi-Fi, Ethernet

Смотреть все характеристики и цены



Отзывы о товаре

4.2

рейтинг на основе 34 оценки

14 отзывов

1 отзыв

0 отзывов

4 отзыва

2 отзыва

79%

покупателей рекомендуют этот товар

Комплектация
4.7

Удобство эксплуатации
4.5

Функциональность
4.3

Надежность
4.2

БАШИРОВ
15 апреля 2021, Белая Калитва

Отличный товар

Опыт использования

менее месяца

Достоинства

Сделано добротно.

Недостатки

Данный усилитель работает только с пассивной антенной. 20 каналов в отличном качестве. Для усиления кабельного тв бесполезен.

Комментарий

Отправлю в деревню.

Показать ещё 3 отзыва

4 место

Как сделать антенный усилитель своими руками – пошаговая инструкция

Приведем несколько типовых схем устройств для усиления телевизионного сигнала, начнем с самой простой.

Схема простого антенного усилителя на базе МАХ2633

Обозначения:

  • VT – микросхема МАХ2633.
  • R – 1 кОм.
  • Конденсаторы С1, С2 и С3 – 1 нФ.

Схема запутывается от источника постоянного тока с напряжением от 2,8 до 5,2 вольт. Отличительные особенности: низкий уровень шума (около 2 дБ) и вполне приличный коэффициент усиления, порядка 13 дБ, при необходимости понизить который следует увеличить сопротивление R. Собранная схема не требует настройки. Приведенное устройство хорошо зарекомендовала себя при работе с комнатными антеннами теле- и радиоприемников. В интернете можно встретить описание данной схемы, как широкополосной, что не совсем верно, исходя из даташит МАХ2633 –предназначена для УКВ диапазона.

Теперь рассмотрим типовые транзисторные схемы, которые действительно являются широкополосными.

Антенный усилитель на транзисторе, включенном по принципу общего эмиттера

Обозначение:

  • Транзистор VT1 – KT368.
  • Сопротивления: R1 -100 Ом; R2 – 470 Ом; R3 – 51 кОм; R4 – 100 Ом.
  • Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.

Схема также отличается простотой и не требует настройки. КУ и частотные характеристики зависят от используемого транзистора. Устройства данного типа отличаются высоким коэффициентом усиления и невысокими частотными характеристиками (что исправляется в мульти вибраторных схемах с эмиттерной связью, при желании найти их несложно, но они более сложны в настройке). Питание осуществляется от источника с напряжением 9 вольт.

Вариант с подключением транзистора по схеме «общая база» обладает меньшим КУ, но зато более широким частотным диапазоном.

Антенный усилитель на транзисторе, включенном по принципу общей базы

Обозначения:

  • Транзистор VT1 – KT315.
  • Сопротивления: R1 -51 Ом; R2 – 10 кОм; R3 – 15 кОм; R4 – 1 кОм.
  • Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.

Дроссель наматывается на ферримагнитном кольце, проницаемость которого 600Н. Для метрового диапазона необходимо сделать 300 витков, используемый для этой цели провод – ПЭВ Ø 0,1 мм.

Добиться большего КУ можно, если собрать устройство на двухкаскадной схеме, ее пример приведен ниже.

Схема двухкаскадного антенного усилителя для ДМВ каналов

Обозначения:

  • Транзисторы: VT1 и VT2 – ГТ311Д.
  • Сопротивления: R1 — 680 Ом; R2 – 75 кОм; R3 – 1 кОм; R4 – 150 кОм.
  • Емкости: C1, С2 и С4 — 100 пФ; С3 – 6800 пФ; С5 – 15 пФ; С6 – 3,3 пФ.
  • Дроссели: L1 – 100 мкГн; L2 – 25 мкГн, L3 – представляет собой катушку на бескаркасной основе, диаметром 4 мм, намотаны 2,5 витка, используемый провод ПЭВ 2 Ø 0,8 мм.

Запитывается схема от источника с напряжением 12 вольт, настройка устройства не требуется.

Пошаговая инструкция по сборке будет общая для всех схем:

  • Приобретаем все необходимые электронные компоненты.
  • Подготавливаем инструменты и расходники.
  • Изготавливаем печатную плату, навесная сборка и использование монтажных панелей нежелательно, поскольку в этом случае существенно увеличиться уровень шума.
  • Запаиваем все элементы.
  • Проверяем собранную конструкцию.
  • Подключаем к собранному усилителю антенну и телевизионный приемник.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
