Антенный усилитель для телевизора: принцип работы и правила выбора усилителя ТВ антенны

Как подключить усилитель без специальных разъемов

Самый простой способ, как усилить сигнал телевизионной антенны для повышения качества трансляции цифрового телевидения – купить готовое устройство, подходящее по параметрам и частоте трансляции.

Подключить оборудование несложно. Рассмотрим пошаговую схему на базе открытой платы для антенного кабеля, который подключается под зажим:

  1. Под зажим – тип соединения, который предусмотрен на антеннах с усилителями серии SWA. К примеру, в антенне серии «Дельта» предусмотрено два разнесенных контакта. Чтобы подключить к ним антенну, необходимо с кабеля снять слой изоляции.
  2. Удалять слой изоляции нужно поэтапно. В начале снимается верхняя оплетка кабеля и фольга. Затем, может быть дополнительный слой изоляции. Но внутри остается один жгут. Это центральная жила кабеля.
  3. Центральную жилу можно обжать контактным зажимом, предусмотренным на усилители, без изменений. Можно припаять обратно оплетку к жиле и контактам, чтобы обеспечить более надежное соединение.

Проще подключить кабель с зажимом типа SWA. В нем не надо думать о полярности, что сводит возможность ошибиться при усилении сигнала цифрового телевидения к нулю. Кабель обжимается крепежной скобой, обеспечивающей надежную фиксацию. Подготовка провода совпадает с предыдущей инструкцией – необходимо освободить центральную жилу.

Но самый удобный способ, как подключить антенный усилитель – использовать вариант со специальным F-разъемом. Для соединения провод подготавливают и устанавливают антенный штекер.

Рабочий диапазон частот

С диапазоном частот связаны три прибора: телевизор, антенна и усилитель. В первую очередь подбирается антенна. В этом подборе нужно учитывать превосходство узконаправленных над широкодиапазонными по силе сигнала.

Если ретранслятор расположен недалеко от зоны приёма, то подойдёт «всеволновка», способная осуществить охват более широкого диапазона. Получение сигнала с удалённой телевышки будет достижимо при помощи устройства, приспособленного к ограниченному частотному диапазону (к примеру, МВ или ДМВ).

В соответствии с частотной характеристикой антенны осуществляется выбор усилителя. В случае несоответствия диапазона имеющееся устройство не сможет функционировать.

Коэффициент шума

С помощью усилителя должно корректироваться соотношение телесигнал-шум в сторону увеличения. С учётом того, что при передаче данных каждый прибор получает свои шумы, по мере увеличения сигнала они также приобретают более значительное выражение.

Принято считать, что значение шумового эффекта не должно быть более 3 дБ. Лишь при таких условиях можно говорить о гарантиях хорошего качества передачи телесигнала. Однако у новейших устройств может быть и более низкое значение — 2 дБ.

Коэффициент усиления

Присутствие максимально высокого коэффициента ещё не гарантирует лучшее качество передачи. Боле того, при избыточном усилении произойдёт искажение телесигнала с возникновением обратного эффекта (клиппинга или перегрузки).

Для измерения параметра используют дБ, а средние величины его составляют:

  • дециметровые — от 30 до 40 дБ;
  • метровые — 10 дБ.

Из этого следует, что у дециметровых будет охват от 20 до 60 телеканалов, а у метровых — не больше 12. При повышении коэффициента усиления на 15-20 дБ можно говорить о хорошем результате.

При выборе усилителя по коэффициенту нужно основываться на реальных условиях и уровне приёма. Как правило, учитывают отдаление от телевышки (ретранслятора). Если телевышка расположена в прямой видимости, то приобретение усилителя не потребуется.

Активная или пассивная антенна

Антенны для приёма телесигнала могут быть пассивными и активными:

  • пассивная антенна принимает сигнал только за счёт собственной формы;
  • к активной антенне предусмотрен специальный усилитель, увеличивающий силу полезного сигнала.

Активную антенну необходимо обеспечить дополнительным питанием от сети. Как правило, усилительный прибор подключают с помощью переходника-адаптера на 9 или 12 В. Если приспособление располагается на улице, то нужно укрыть его от дождя. Обязательно нужно учитывать сведения в инструкции изготовителя, предостерегающие о вероятности помех при неверной установке устройства.

Пассивная антенна тоже может быть преобразована в активную, если к ней добавить усилитель. Такой вариант может быть более удобным, чем при покупке антенны со встроенным приспособлением для усиления — в случае поломки усилителя он с лёгкостью заменяется. Разместить его можно не рядом с самой антенной, а на чердачном помещении или в комнате, что обеспечит более продолжительный срок эксплуатации устройства.

Усилитель телевизионного сигнала: приступаем к выбору

Рассмотрим несколько вводных моментов, связанных с выбором усилителя сигнала антенны. Во-первых, нужен ли усилитель конкретно вам, во-вторых, влияние типа антенны на качество сигнала, и, наконец, в-третьих, причины потери качества сигнала.

Есть ли необходимость в покупке усилителя?

Ответ на этот вопрос достаточно прост. Достаточно привезти телеприемник в помещение, где планируется его установка, и проверить качество сигнала от ретранслятора с помощью обычного куска проволоки. Процедура эта совершенно безопасна. Проволока вставляется в разъем для антенны, а затем крутится ее конец в разные стороны, как будто вы производите настройку. Если подобный эксперимент позволит найти хотя 2-3 канала с приличным звуком и изображением, то в покупке усилителя необходимости нет.

Влияние типа антенны на качество сигнала

Причина плохого сигнала может иметь разные корни. Во-первых, одним из основных факторов может быть тип антенны. Например, дачники вряд ли будут тратить свой бюджет на приобретение и установку спутниковой антенны. Они предпочтут поставить эфирную антенну (либо внешнюю, либо внутреннюю).

Спутниковая антенна слишком дорога и неоправданна для дачного варианта. Впрочем, с наружной антенной тоже не все так просто. Если ретранслятор располагается в удобном для приема сигнала месте, то внешняя антенна может стать хорошим вариантом, но есть риск ее кражи (как и спутниковой). Вот почему некоторые предпочитают приобретать внутренние антенны и использовать их для своих нужд.

Однако, как уже говорилось ранее, у внутренней антенны есть один главный недостаток — более слабый сигнал. О том, какие факторы влияют на качество приема сигнала внутренней антенной, мы уже говорили. Именно в их отношении чаще всего и требуется усилитель сигнала антенны.

Как выбрать подходящий

Выбирая усилитель, владельцу телевизора нужно учитывать следующие параметры:

  • Необходимый диапазон усиления.Прибор может усиливать отдельно ДМВ и МВ (это полезно, если есть местные станции, передающие аналоговый телесигнал в этом диапазоне), может быть широкополосным, то есть работающим с несколькими диапазонами (однако при этом неизбежны потери в качестве приема: универсальные усилители всегда хуже узкоспециализированных), а может быть многодиапазонным с несколькими блоками усиления для каждой области частот.
  • Тип прибора. Усилитель может быть встроенным (то есть конструктивной частью активной антенны) либо внешним, подключающимся к кабелю.
  • Тип питания. Подача напряжения на усилитель может осуществляться как по коаксиальному кабелю-фидеру, так и напрямую от внешнего блока питания. «Кабельные» приборы компактнее, зато усилители с отдельным питанием мощнее.

Особенности конструкции усилителя для антенны

Усилители для телевизионных антенн несложно устроены и могут различаться в конструкции, могут усиливать как цифровой, так и аналоговый сигнал . В некоторых случаях их образуют две платы с реализованной схемой понижения шумового эффекта. Один контур является высокочастотным фильтром, у второго имеется конденсатор, регулирующий частоты.

Регулятор помогает получить максимальное усиление телесигнала в 4,7 дБ с рабочей частотой 400 МГц. Чтобы получить стабильность, пользуются стабилизатором с входящими в его схему электролитом и диодным мостом. Усилитель подключают к телеприёмнику с помощью конденсатора.

Все усилители для антенны оснащены блоком питания, отличается только место его размещения (встроенный и внешний). Встроенное устройство хорошо функционирует при стабильном электрическом напряжении и будет потреблять до 10 В. В случае перегорания приспособления потребуется заменить все антенное устройство. По этой причине при наличии скачков напряжения удобнее будет пользоваться внешними блоками. Они крупнее в размерах и имеют разное входное напряжение в зависимости от усилителя (5, 12, 18, 24 В).

Классификация

Для эфирных волн телеканалов используют диапазон метровых (МВ) и дециметровых (ДМВ) частот. В первом случае используется частота 30-300 МГц, а во втором — 300-3000 МГц. В зависимости от диапазона принимаемой частоты усилитель может быть:

  • широкополосным — для охвата широкого волнового спектра;
  • диапазонным — использует для работы метровый или дециметровый диапазон;
  • многодиапазонным, предназначенном для обоих диапазонов.

Цифровая трансляция осуществляется с помощью стандарта DVB-T2. Для цифровых телеканалов используется лишь диапазон ДМВ, поэтому для цифрового телевещания подойдёт усилитель для цифрового телевидения стандарта DVB-T2.

Тест антенных усилителей для цифрового телевидения DVB-T2:

Watch this video on YouTube

Различаются усилители также в соответствии с требуемым напряжением:

  1. Двенадцативольтовые наиболее распространены. К ним потребуется добавление дополнительного блока питания, который в некоторых случаях может регулироваться.
  2. Пятивольтовые можно подключить к ТВ-тюнеру или телевизору при помощи коаксиального кабеля. Как правило, их закрепляют на антенну.

В зависимости от типа телевидения усиливающие устройства классифицируются в следующем порядке:

  • антенные;
  • спутниковые;
  • кабельные.

Кабельными и спутниковыми усилителями пользуются очень редко, потому что они передают и так вполне высококачественный сигнал. Иногда при кабельном телевещании пользуются усилителем, если кабель подключён сразу к нескольким телевизорам. Антенными усиливающими устройствами пользуются гораздо чаще.

Преимущества и недостатки усилителей ТВ сигнала

К достоинствам усилителей относятся:

  • возможность приёма даже самых слабых телесигналов;
  • наличие небольших шумовых коэффициентов;
  • возможность усиления сигнала одновременно по нескольким частотным диапазонам.

Недостатками усиливающих устройств являются:

  • если используется широкополосный усилитель, существует вероятность перегрузки допустимого уровня телесигнала, поэтому он должен быть оснащён регулятором по разным диапазонам, чтобы исключить такую неприятность;
  • самовозбуждаемость прибора;
  • восприимчивость к грозе;
  • вероятность потерь телесигнала на выходе.

Усилители корректируют сигнал от антенны к телевизору. В связи с этим на выбор влияет местность и необходимость в телевизионном оборудовании. Усилитель к антенне телевизора за городом помогает эффективно решить сложный вопрос в получении качественного телевизионного сигнала.

Сравнение представленных моделей

Для более наглядного сравнения представленных выше моделей используем сравнительную таблицу.

МодельДиапазон температур (в градусах)Потребляемая мощность (Вт)Площадь покрытия (м²)Вес (кг)Цена (руб)
Vector R-610от +5 до +50203002.5от 13 990 до 16 880
Telestone 950от -10 до +554100-2000.5от 3 330 до 4 500
AnyTone AT-400от +5 до +5021500.3от 4 105 до 5 670
KROKS RK 1800-60от -5 до +50102000.7от 6 660 до 7 400
Vegatel Titan-900 PROот -12 до +5555000.7от 10 500 до 12 700
Titan-900от -10 до +4585000.6от 7 300 до 8 770
VT-900E-KIT (LED)от -20 до +50123500.6от 10 990 до 12 900

Рейтинги по теме: Обзор 7 лучших AV-ресиверов: характеристики, отзывы, стоимость

Необходимость в оборудовании

Основная задача: свести к минимуму потери на кабеле. Если у самой антенны не хватает сил уловить движущийся поток, то и микросхема не поможет. Необходимость в приемнике возникает в том случае, если между приспособлением и телевизором достаточно большое расстояние. Способности полностью раскроются при наличии удаления в 30 метров и более. Какой бы кабель не был, сигнал при прохождении ослабевает. Приобрести устройство можно и тогда, когда прием осуществляется от слабого ретранслятора.

Варианты, когда в приобретении изделия необходимость отсутствует:

  1. Поступающий сигнал будет иметь мощность, в несколько раз превышающую необходимый показатель.
  2. Помимо телевизионных каналов, приемник улавливает посторонние шумы.
  3. Критическая отметка уровня приема.

Прежде, чем приступить к установке, необходимо учесть следующим нюансы:

  1. Наличие электропитания. Товар реализуется одновременно с блоком питания. Но есть и исключения. Надобность отпадает, если требуется напряжение в 5 В. Тогда можно позаимствовать электричество непосредственно от тюнера. Поступление тока будет качественным, пульсации отсутствуют. Однако, многие модели предполагают наличие 12 В.
  2. Существует возможность перегорания при попадании молнии. Чтобы снизить возможность негативного исхода, делают грозовую защиту или заземление.
  3. Проходит время, и электропитание начинает ухудшаться. При этом качество принимаемого сигнала падает.
  4. Появляется возможность усилить прием стороннего сигнала, тем самым понизить качественность телеканала.

https://youtube.com/watch?v=GI89hrNQ-BA

Плюсы и минусы усилителей телесигнала

По мнению специалистов, преимуществами в использовании усилителей считаются:

  • Шумовые коэффициенты незначительные;
  • Идет прием очень слабых телесигналов;
  • Можно усилить сигнал одновременно в нескольких диапазонах.

Но там, где есть плюсы, всегда найдется минусы:

  • При использовании «широкополосника» можно перегрузить необходимый уровень сигнала;
  • Боится грозы;
  • Телесигнал может потеряться;
  • Большая чувствительность.

Важно не забывать, что этот прибор – не сверхустройство, он всего лишь выполняет коррекционные функции, помогая телеантенне «зафиксировать» хороший сигнал

Выбираем усилитель телевизионного сигнала

Во всем многообразии предложений легко можно запутаться и сделать ненужное или неподходящее приобретение, от которого в результате не будет никакого толку

Чтобы этого избежать, нужно обращать внимание на некоторые параметры, а именно:

  • максимально возможное усиление сигнала. Единица измерения — дБ (децибел);
  • уровень шумов во время работы. Единица измерения — дБ (децибел);
  • величина напряжения, необходимая для работы прибора;
  • потребление тока.

Крепить усилитель лучше всего к самой антенне. Так можно минимизировать возможность появления шумов. Выбирая усилитель, нужно покупать максимально подходящий тип. Но сильно переживать не стоит, ведь вы можете обменять или вернуть товар в течение 14 дней, конечно, если он вам не подходит.

Уровень усиления сигнала регулируется самим прибором — для этого в нем устроен специальный регулятор.

Теперь на вопрос как выбрать усилитель телевизионного сигнала уже не возникнет.

Еще один хороший вариант для дома или дачи

В отдельных случаях получить качественное изображение можно проще — посредством цифрового телевидения. В последнее время оно распространено достаточно широко. Отличительной чертой его является отличное качество вещания. Если у вас в загородном доме установлен современный телевизор, вполне возможно, что цифровой тюнер уже встроен в него. Чтобы в этом убедиться достаточно прочесть информацию на коробке или в инструкции. Если тюнер встроен, будет достаточно антенны с дециметровым диапазоном для отличного качества вещания.

Если телевизор старой модели, ТВ-тюнер можно приобрести отдельно. Подключается он достаточно просто — в качестве переходника между антенной и телевизором. После чего нужно провести несложную настройку и наслаждаться отличным изображением.

Где купить усилитель для антенны телевизора на дачу? Да практически в любом магазине техники. Приведем несколько примеров усилителей телевизионной антенны для дачи.

Усилитель УСШ -2А indoor. Цена его около 500 рублей. Коэффициент усиления в пределах 32 дБ — 28 дБ.

Усилитель сигнала Рэмо УСШ-2А-DX «IN DOOR». Максимальное увеличение сигнала — 36 дБ. Стоимость — 400 рублей.

Эти антенны подключаются к телевизору и комнатной антенне. Здесь нужно учесть, что устройство будет не только усиливать сигнал телевизионных каналов, но также может усилить и помехи. Последние может создать и компьютер, особенно расположенный рядом с антенной. Оба примера выше предусмотрены для внутренних антенн. Для внешних цена будет несколько выше.

Усилители для внешних антенн размещают на самой антенне. Здесь выбирать нужно тщательнее, так как установка и замена может быть проблематична. Особенно если антенна расположена на большой высоте. Устройство должно быть прочным, надежным и желательно получить на него гарантию.

Как выбрать подходящий усилитель телевизионного сигнала для наружной или внутренней антенны описано выше — правила для всех одни.

Также не стоит забывать, что если усилитель для антенны телевизора стоит дороже, это еще не значит, что он  лучше.

Легкого выбора и приятного просмотра качественных каналов!

Как выбрать адаптер

При выборе антенного усилителя нужно уделить внимание на следующие нюансы:

Обязательно нужно убедиться в том, что прибор может быть установлен вблизи от антенны. Ведь чем ближе они будут находиться друг к другу, тем лучше сигнал станет в итоге.

Важно, чтобы рабочая полоса могла перекрывать необходимый частотный диапазон;
Амплитудно-частотная характеристика должна быть равномерной, чтобы сигнал становился лучше, а не хуже;
Коэффициент усиления должен находиться в пределах 15-25 дБ;
Динамический диапазон также должен быть высоким. Это защищает устройство от перегрузок, которые могут возникнуть в процессе работы;
Коэффициент шума должен быть намного меньшим по сравнению с качественным сигналом;
Коэффициент усиления – это главное, на что надо смотреть

Ведь если его значения небольшие, то и качество сигнала никогда не будет высоким.

Адаптер антенны на автомагнитолы

Из-за чего портится сигнал

Лучше всего присоединять усилитель к внешней антенне. Это поспособствует тому, что будет подключен активный, а не пассивный диполь. Кроме того, существуют и другие факторы, которые могут оказывать непосредственное влияние на качество сигнала:

В населенном пункте может быть слишком высокий сигнал, поэтому усилитель будет только мешать работе антенны. В таких местах лучше вовсе его отключить.

  • Не стоит одновременно применять усилитель и активную антенну. Это может стать причиной того, что сигнал станет намного ниже, а в процессе воспроизведения мелодии появятся различные искажения;
  • Если автомагнитола(см.AEG автомагнитола и ее инструкция по эксплуатации) была недавно заменена, то из-за этого могут появиться сбои в приеме сигнала. Ведь иногда водители забывают о том, что к антенне надо было подвести питание. Если купить специальный переходник, то эта проблема будет быстро решена.

Конструкция переходника

Каким моделям отдать предпочтение

Современный автомобильный рынок предлагает огромное количество разных адаптеров для антенн. Встречаются более дешевые варианты, а также есть устройства со встроенными усилителями. Конечно, второй вариант стоит явно дороже, но и пользы от него намного больше. Кроме того, владельцы автомобилей не знают, какой производитель лучше: отечественный или зарубежный.

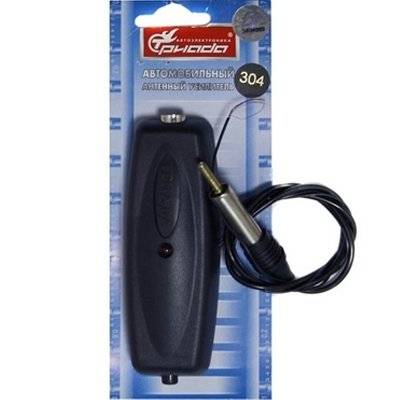

Триада-304

Если рассматривать зарубежные фирмы, то можно выделить Пролоджи. Некоторые модели могут одновременно усиливать цифровые и аналоговые сигналы, а также работать с двумя антеннами.

Лучшие производители усилителей телесигнала

Terra

Компания известна с 1980 года, когда начала поставки на российский и литовский рынки. Это производитель высококачественного оборудования для спутникового, кабельного и эфирного телевидения. В настоящее время предприятие экспортирует продукцию в Европу, Азию, Африку и Австралию.

Eurosky

Китайский производитель эфирного оборудования. Спутниковые приемники данной торговой марки популярны во всем мире. Главная их особенность – большая функциональность и при этом невысокая цена.

WISI

Немецкая компания. Ее история началась в 1926 году, когда Вильгельм Зин в городе Ниферн открыл свое дело по производству полупроводниковых приемников, штекеров и радиокомпонентов. С 1935 года компания начала выпуск телеантенн, а с 80-х годов прошлого века – оборудования для CATV. С 2003 года WISI – лидер германского рынка.

Alcad

Бренд с тридцатилетней историей успеха. Это международная компания, штаб-квартира которой расположена Испании. Alcad имеет филиалы в Турции, ОАЭ, Чехии, Франции. Офисы с торговыми представителями находятся в 60 странах. Продукция отмечена знаком CE.

РЭМО

Отечественный производитель. Саратовский электромеханический завод был создан в 1991 году. Продукция предприятия неоднократно получала звание дипломантов и лауреатов в области «100 лучших товаров России». Сегодня РЭМО известен не только в России, но и за ее границами. Сколько стоит товар? Вполне по карману среднестатистическому покупателю.

RTM

Российский производитель. Компания основана в 2001 году. Ее основная продукция – телекоммуникационное оборудование для кабельного телевидения. Предприятие шагает в ногу со временем, в продаже постоянно появляются новинки от RTM. В частности, в текущем году идет обновление модельного ряда разъемов и переходов для коаксиальных кабелей.

Антэкс

Уральский производитель, ведет историю с 2006 года. Специализируется на антенном оборудовании. Сегодня предприятие производит антенны стандартов: GSM900, LTE2600, CDMA450, WIFI, VHF, UHF и многих других, а также оборудование для них. Производственный участок находится в Ирбите, главный офис – в Екатеринбурге.

Прежде чем решить, какой лучше купить прибор, стоит присмотреться к продукции этих компаний.

Основные критерии выбора усилителей телевизионного сигнала

Усилитель к телевизионной антенне подбирается по техническим критериям прибора и в соответствии с внешними факторами (к примеру, место и условия установки). Важнее всего учёт характеристик, влияющих на качество телевизионного сигнала, для получения которого и прибегают к использованию дополнительных устройств.

Рабочий диапазон частот

С диапазоном частот связаны три прибора: телевизор, антенна и усилитель. В первую очередь подбирается антенна. В этом подборе нужно учитывать превосходство узконаправленных над широкодиапазонными по силе сигнала.

Если ретранслятор расположен недалеко от зоны приёма, то подойдёт “всеволновка”, способная осуществить охват более широкого диапазона. Получение сигнала с удалённой телевышки будет достижимо при помощи устройства, приспособленного к ограниченному частотному диапазону (к примеру, МВ или ДМВ).

Коэффициент шума

С помощью усилителя должно корректироваться соотношение телесигнал-шум в сторону увеличения. С учётом того, что при передаче данных каждый прибор получает свои шумы, по мере увеличения сигнала они также приобретают более значительное выражение.

Принято считать, что значение шумового эффекта не должно быть более 3 дБ. Лишь при таких условиях можно говорить о гарантиях хорошего качества передачи телесигнала. Однако у новейших устройств может быть и более низкое значение — 2 дБ.

Коэффициент усиления

Присутствие максимально высокого коэффициента ещё не гарантирует лучшее качество передачи. Боле того, при избыточном усилении произойдёт искажение телесигнала с возникновением обратного эффекта (клиппинга или перегрузки).

Для измерения параметра используют дБ, а средние величины его составляют:

  • дециметровые — от 30 до 40 дБ;
  • метровые — 10 дБ.

Из этого следует, что у дециметровых будет охват от 20 до 60 телеканалов, а у метровых — не больше 12. При повышении коэффициента усиления на 15-20 дБ можно говорить о хорошем результате.

Активная или пассивная антенна

Антенны для приёма телесигнала могут быть пассивными и активными:

  • пассивная антенна принимает сигнал только за счёт собственной формы;
  • к активной антенне предусмотрен специальный усилитель, увеличивающий силу полезного сигнала.

Активную антенну необходимо обеспечить дополнительным питанием от сети. Как правило, усилительный прибор подключают с помощью переходника-адаптера на 9 или 12 В. Если приспособление располагается на улице, то нужно укрыть его от дождя. Обязательно нужно учитывать сведения в инструкции изготовителя, предостерегающие о вероятности помех при неверной установке устройства.

Пассивная антенна тоже может быть преобразована в активную, если к ней добавить усилитель. Такой вариант может быть более удобным, чем при покупке антенны со встроенным приспособлением для усиления — в случае поломки усилителя он с лёгкостью заменяется. Разместить его можно не рядом с самой антенной, а на чердачном помещении или в комнате, что обеспечит более продолжительный срок эксплуатации устройства.

Активная антенна с усилителем для цифрового ТВ своими руками:

Смотрите это видео на YouTube

Усилитель и его разновидности

Прежде чем начать подбирать необходимую модель устройства нужно знать, что это за оборудование, его назначение, конструкцию и принцип действия. Антенный усилитель – радиоэлектронное устройство, являющееся элементом управления, которое усиливает принимаемый сигнал. Конструкция основана на полупроводниках: микросхемах, котроллерах, конденсаторах и прочих радиодеталях. В зависимости от диапазона принимаемых волн и функциональности данное оборудование делится на несколько видов:

  • Широкополосные: SWA и LSA. Применяются в решетчатых антеннах, например «Польская».
  • Диапазонные. Используются для усиления волн в дециметровом или метровом диапазоне. Можно устанавливать в качестве замены штатного усилителя в случаях его поломки.
  • Многодиапазонные ALCAD и TERRA. Предназначены для приема нескольких потоков передачи с разных приемных устройств и сложении их в один. Также они могут один входной сигнал раскладывать на два и более, т. е один вход и несколько выходов.

Все разновидности усилителей оснащаются собственным регулируемым или нерегулируемым блоком питания. В зависимости от конструкции исполнения может быть внутренним или внешним. В первом варианте управление мощностью осуществляется в автоматическом режиме. Второй вид имеет регулятор мощности для ручного управления.

SWA

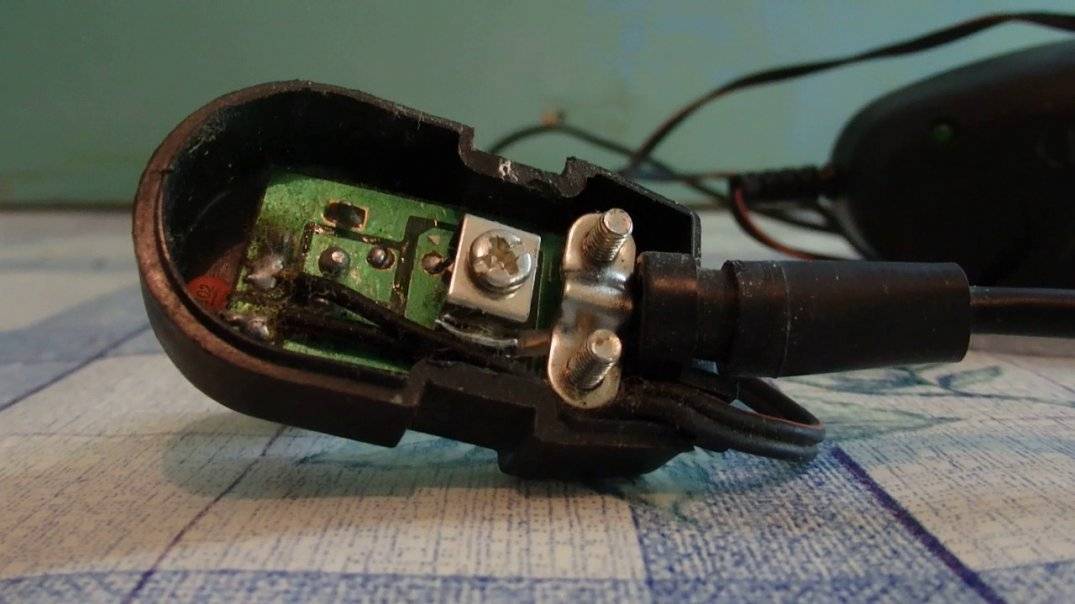

Конструктивно данные усилители выполнены в виде печатной платы. На ней монтируются контактная и крепежная группы для коаксиального телевизионного кабеля. Устройство обладает следующими техническими характеристиками:

  • значения сопротивлений: входное 300 Ом, выходное 75 Ом;
  • дальность усиления сигнала 0 – 150 км;
  • коэффициент усиления сигнала на ДМВ 0 – 50 дБ;
  • коэффициент шума 0 – 52 дБ;
  • потребляемая мощность 9 – 15 Вт.

Модель данного усилителя выбирается в зависимости от удаленности приемника сигнала от телевизионной вышки или центра.

LSA

Они предназначены для замены усилителей, установленных в активных антеннах. Обладает коэффициентом шума до 2 дБ, работает от источника питания с напряжением 12 В и силой тока 20 мА. Дальность приема сигнала до 150 км. Конструктивно он выполнен аналогично модификации SWA.

TERRA

Продукция литовской компании TERA зарекомендовала себя как поставщика надежного оборудования, обладающее стабильной работой и длительным сроком службы. Она занимает лидирующие позиции на рынке продукции для цифрового, спутникового, кабельного и эфирного вещания телевизионных каналов. Они имеют следующие технические характеристики:

  • усиления до 20 дБ;
  • выходной уровень 100 – 115 мВ;
  • коэффициент усиления 20 – 30 дБ;
  • количество входов и выходов 2 – 4;
  • потребляемая мощность 3 – 9 Вт.

Многовходовые усилители терра обладают возможностью ручной регулировки отдельных диапазонов входных сигналов.

ALCAD

Испанская фирма производитель выпускает широкополосные и диапазонные усилители. Ее продукция отличается выгодным соотношением цена – качество. Устройство обладает высокими техническими характеристиками:

  • коэффициент усиления 14 – 35 дБ;
  • коэффициент шума до 4,5 дБ;
  • напряжение 12 В или 24 В (регулируется, если антенна оборудована собственным усилителем);
  • частотный диапазон от 470 до 890 МГц;
  • оснащаются плавной регулировкой до 12 дБ.

Совет. Может использоваться в качестве сплиттера без усиления сигнала. Предоставляет возможность для подключения до 10 телевизоров к одной антенне.

Для чего необходим усилитель сигнала

Если телевизор работает не от кабеля или спутниковой тарелки, значит, он ловит сигнал с помощью обычной антенны – комнатной или уличной. Процесс передачи происходит следующим образом: на определенном расстоянии друг от друга установлены вышки, ретранслирующие передачи.

Бытовые приемники – телевизоры – с помощью антенны ловят сигналы и преобразуют их в видео, сопровождающееся звуком.

Хороший сигнал создается в условиях прямой видимости. Если на его пути встречаются преграды в виде, например, железобетонных конструкций, то качество изображения и звука резко падает

Чтобы стабилизировать и улучшить ТВ-сигнал, и применяют усилитель для домашней телевизионной антенны. Его значимость возрастает там, где на крыше не установлен общий мощный приемник, то есть за городом. Устройство помогает добиться максимальной четкой картинки на экране и чистоты звука благодаря тому, что снижает помехи.

Некоторые антенны справляются с передачей сигнала самостоятельно, без подключения дополнительных приборов. Поэтому перед покупкой изучите технические характеристики антенны и убедитесь, что ее возможности ограничены, и настроить ее на получение качественного изображения и звука не представляется возможным без подключения специального устройства.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
