Уклон дренажной трубы: как рассчитать дренаж на склоне

Методика проведения работ

Уклон дренажной трубы должен быть обеспечен на этапе земляных работ. Далее необходимо подготовить подушку из песка и щебня, уложив ее на дно траншеи. Однако для начала дно и стенки необходимы застелить геотканью, затем делается подсыпка из песка, следующим слоем станет щебень. На него укладывается перфорированная труба, которая засыпается в обратном порядке – щебень, песок, геоткань и выбранная почва. Смотровые колодцы понадобятся для прочистки засоров и для того, чтобы следить за уровнем воды в системе. Если отвод воды при устройстве дренажной системы предусматривается в открытый водоем или ливневую канализацию, то на концах труб необходимо предусмотреть обратные клапаны.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
V – скорость прохождения сточных вод;
H – наполняемость трубы (высота потока);
D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

для водоотводных канав – 0,003;
для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

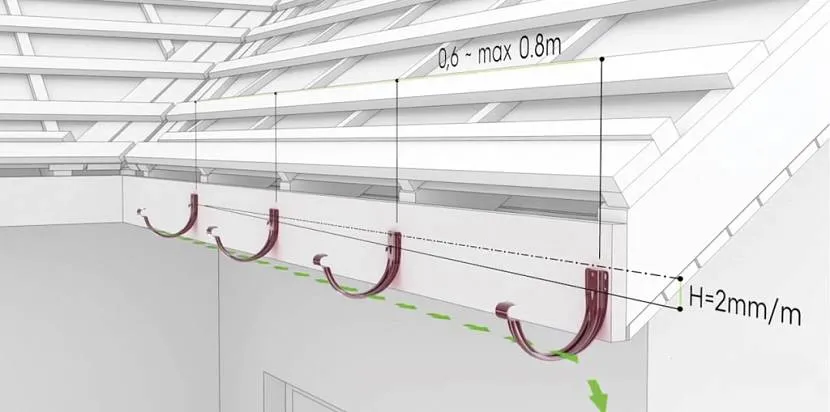

Проектирование уклона водосточного желоба

Параметры водосливной конструкции рассчитываются на этапе проектирования крыши, на основании ее площади. Существуют специальные формулы, позволяющие определить сечение (диаметр) водостока по площади сектора кровли, с которого будет происходить сбор воды в данный слив. Также существуют специальные таблицы с готовыми соотношениями, что в большинстве случаев гораздо удобнее. В них содержатся точные расчеты, позволяющие выбрать подходящий стандарт труб и желобов, а также количество водосборных воронок на сектор крыши.

Различная планировка построек и конфигурация крыш делает возможным различное устройство ливневых систем. Вместе с тем, существуют оптимальные схемы монтажа и проверенные на практике приемы установки водостоков. Монтаж водосточной системы проводится на основе следующих принципов:

Для эффективного отвода воды форма и конструкция водостока выбирается заранее. При монтаже понадобятся не только прямые, но и угловые элементы слива, соединяющие части системы на соседних стенах; не обойтись и без торцевых заглушек.

Расчет уклона Источник blues-dev.ru

Разновидности дренажных конструкций

Дренажный колодец для септика. Колодцы для дренажа, которые применяются в том случае, если почвенные и паводковые воды имеют глубокое залегание. Устройство является обычным колодцем, который не имеет дна. Для того, чтобы создать такие конструкции применяют кольца, сделанные из железобетона. Сейчас они применяются гораздо реже.
Фильтрационное поле для септика. Этот тип дренажа применяется тогда, когда подземные воды имеют высокий уровень. Эта конструкция включает в себя специальные трубопроводы, которые располагаются в верхних грунтовых слоях. Производительность устройства зависит от длины трубопроводов. Площадь всей смонтированной конструкции может составлять несколько сот квадратных метров.

Фильтрационное поле еще называют полем аэрацииИсточник territory-garden.ru

Условия для создания дренажной системы

Соблюдение стандартов уклона – гарантия эффективного отведения грунтовых вод с участка

Необходимость устройства системы отведения грунтовых вод возникает, когда УГВ на участке весной поднимается до отметки 1,3-1,5 метра. Такое положение грозит заболоченностью земель, подтоплением подвалов, цокольных этажей.

Основными элементами скрытой системы отведения являются трубчатые перфорированные дрены, которые дополнительно оборачивают геотекстилем. Важны также обсыпки из песка и щебня. Они играют роль своеобразного фильтра, предотвращающего попадание земли внутрь рукавов линии.

Согласно стандартам СНиП, любой дренирующий контур нужно снабжать смотровыми колодцами. Это позволяет контролировать работу системы на любом ее участке.

Кольцевой дренаж фундамента

Кольцевой дренаж – прекрасное решение, позволяющее устранить проблему, когда грунтовая и дождевая вода, просачиваясь внутрь грунта рядом со стеной фундамента, оказывает на него разрушающее действие, а также проникает в помещения подвала.

Чаще всего эта проблема проявляется во время весенних паводков, когда тает снег и размораживается грунт. Это нарушает спокойствие жильцов дома, вынуждая их откачивать воду из подвала. Кольцевой дренаж – это сеть перфорированных труб, соответствующим образом уложенных вокруг фундаментов и отводящих скапливающиеся в этом месте грунтовые воды.

Что важно учитывать при выборе такого вида дренажа:

действие такого дренажа подразумевает под собой кольцо, внутренняя часть которого будет изолирована от воды;
если вода поступает с одной конкретной стороны, то можно заложить такой дренаж в виде разомкнутого круга;
такую систему монтируют ниже уровня пола того цокольного помещения которое должно защищаться от влаги;
прокладывать такую систему следует на расстоянии 5-8 метров от самой стены. Если это расстояние меньше, то необходимо позаботиться о выносе, ослабление или осадке грунта самого здания.

Компоновка и порядок системы

Организация дренажа на участке с уклоном более 8% начинается с геологических изысканий. По результатам обследования определяются уровни водоносных горизонтов и грунтовых вод. На основании полученной информации разрабатывается проект дренажа участка откоса и ведутся строительные работы.

В конечном итоге должна быть решена проблема исключения возможности размыва почвы хаотичной системой естественного дренажа из-за крутизны склона.

В простом варианте это делается примерно так:

Первый горизонтальный поверхностный сток создается на верхнем уровне графика.
Второй горизонтальный поверхностный водосток создается на нижней отметке участка.
Оба водостока соединены перпендикулярными желобами.
Из горизонтального водостока нижнего уровня водосток трансформируется в дренажную яму.

Если ландшафт участка имеет сложную ступенчатую форму и проект объекта предполагает строительство подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо построить точечные водоотводы, входящие в систему системы линейного водоотвода.

Большие участки, расположенные на склонах, как правило, оборудованы не одинарными водостоками, а настоящими системами сбора и отвода воды «елочкой».

На верхнем горизонте устраивается разветвленный водосток, совмещенный с коллекторным водосточным контуром, окружающим строительную площадку. С контура сточные воды отправляются во внешний коллектор или канализационную сеть.Схема дренажного устройства для объекта, построенного на склоне. Обычно на склонах делают комбинированные водостоки, так как территория на склоне традиционно отличается сложным рельефом

Такая конструкция называется кольцевой сливной. Благодаря построению защитного контура, размещенного по периметру объекта, можно контролировать уровень грунтовых вод. В свою очередь, елочка обеспечивает сбор воды с поверхности участка и ее эффективный дренаж.

Монтаж кольцевых водостоков осуществляется на определенном расстоянии от строительной площадки. Этот фактор позволяет построить кольцевую водоотводную систему непосредственно на этапе эксплуатации хозяйственных построек.

Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:

уровень заглубления труб;
уровень глубины галерей;
глубина колодцев (если есть).

Размер контура также влияет на эффективность защиты.

Внутренняя канализация: необходимый уклон трубопровода

Для устройства внутреннего стока применяются трубы из поливинилхлоридного материала. Диаметр таких отводящих путей может быть 100 мм либо 50 мм. Выполняя монтаж и подключение, нужно непременно брать в учёт нижеследующие допустимые требования:

Если есть ответвления, расположенные в горизонтальных плоскостях, между такими ответвлениями необходимо монтировать косой тройник либо крестовину. Данные конструкции представляют из себя фитинги. Кроме того, подобными конструкциями достигается организация перепадов. Отсутствие таких элементов в конструкции может стать причиной возникновения проблем с безопасностью подачи воды к главному стоку.
Запрещена организация горизонтальных поворотов сточной системы. Если же без горизонтальных поворотов сточного трубопровода обойтись ни как нельзя, таковые допускается организовать, но следует избегать образования поворотов под прямым углом.
Образование прямоугольных поворотов на всём протяжении сточного трубопровода возможно исключительно в вертикальных плоскостях.
Организацию стандартного склона трубопровода рекомендуется организовывать таким образом, чтобы он ни как не превышал максимально допустимое значение — 10-20 мм (1-2 см) на каждый погонный метр трубопровода.
Канализационная система должна выходить из строения исключительно со стороны улицы, которая наиболее близко расположена к общему приёмнику сточных вод (септику).
Между стоком и трубами с холодной и горячей водой необходимо выдерживать нормативное расстояние.
Если в строении имеется подвал либо цокольный этаж, в этих помещениях необходимо организовать так называемый лежак для подсоединения к нему магистрали со всеми стояками, с дальнейшим направлением вод к ближайшему сточному колодцу (септику).

Для разных приборов — разные уклоны

Помимо этого, степень уклона для внутреннего бытового стока может быть разным, зависимо от типа применяемых приборов. К примеру, 100-миллиметровая труба, отходящая непосредственно от унитаза, должна располагаться под уклоном 20 мм (2 см) на 1 погонный метр.

Для ванны же всё иначе: 50-миллиметровая труба, какая стандартно устанавливается для вывода воды с этого прибора, должна быть расположена под уклоном 30 мм (3 см) на 1 погонный метр. Для душевой кабинки этот показатель равен 48 мм, для кухонной раковины — 12 мм.

Стояки, предназначенные для отвода трубопроводов от бытовых приборов, обладают диаметром 50 мм (5 см) либо 110 мм (11 см). Уклон 50-миллиметрового сточного трубопровода внутренних канализационных систем высчитывается как для стояков с подведёнными к ним трубами от кухонной раковины и ванны.

Для 110-миллиметрового сточного трубопровода внутренних канализационных систем подсчёт уклона производится как для стояков с подведёнными к ним трубами от унитазов. Что же касается центральных стояков, расчёт уклона стока для таковых СНиПом не нормируется.

Кольцевой дренаж фундамента

Что важно учитывать при выборе такого вида дренажа:

действие такого дренажа подразумевает под собой кольцо, внутренняя часть которого будет изолирована от воды;
если вода поступает с одной конкретной стороны, то можно заложить такой дренаж в виде разомкнутого круга;
такую систему монтируют ниже уровня пола того цокольного помещения которое должно защищаться от влаги;
прокладывать такую систему следует на расстоянии 5-8 метров от самой стены. Если это расстояние меньше, то необходимо позаботиться о выносе, ослабление или осадке грунта самого здания.

Что такое дренаж и зачем он нужен?

Дренаж позволяет отводить избыточные водяные потоки от конструкций фундамента, что в совокупности с другими защитными элементами увеличивает срок службы здания и не допускает разрушений. Дренаж необходим в регионах с большим количеством дождевых или снеговых осадков или при повышенном уровне грунтовых вод. Дренаж организовывают из совокупности систем труб, каналов, колодцев и дренирующих материалов.

С использованием дренажа уменьшается губительное воздействие воды на конструкции фундаментов вследствие выпадения осадков или наличие грунтовых вод.

При правильной установке дренажа по периметру фундамента, давление воды на фундамент ослабевает и вы получаете следующие преимущества:

Основание фундамента не размывается водой, соответственно, фундамент имеет меньшую подвижность, что помогает избавиться от деформации фундамента и возможного образования трещин;
Выполненная гидроизоляция фундамента прослужит в 5 раз дольше, чем без дренажа, так как не находиться под постоянным давлением воды;
Разрушения бетона, кирпича и других материалов, из которых сделан фундамент, уменьшаются, так как фундамент не находится постоянно в воде.
При своевременном отведении воды от фундамента можно продлить длительность эксплуатации конструкции.

Важно: фундамент от негативного воздействия воды и влаги защищает гидроизоляция, именно она не даёт воде и влаги впитаться в бетонное или кирпичное основание фундамента и разрушить его. Дренажная система ослабляет давление воды на выполненную гидроизоляцию и тем самым гарантирует ей увеличения срока её эксплуатации.

Составление проекта дренажной системы

Чтобы добиться максимального результата и создать действующую систему отвода вод, необходимо составить проект дренажа. При составлении схемы и плана рекомендуем опираться на нормативы, представленные в СНиП 2.06.15-85. Здесь же можно найти информацию о размерах, качестве и материале элементов для дренажных систем.

Проект обязательно должен включат в себя и общие положения (например, чертеж системы на территории дачного участка), и проработанную детализацию всех элементов – от дренажных труб до колодцев и сложных узлов (+)

Обязательное приложение – смета с указанием строительных мероприятий и сумм на материалы и работы.

Перед составлением проекта необходимо самостоятельно или при помощи специалистов подготовить следующие материалы:

данные о грунте и верхних почвенных слоях (состав, технические характеристики);
план расположения всех значимых объектов – зданий, бассейна, беседок, дорог;
схемы фундаментов построек в разных ракурсах и в разрезе, с указанием размеров и глубины закладки;
топографическая карта дачного участка с указанием особенностей рельефа;
схема существующих поверхностных и находящихся в земле коммуникаций;
данные о гидрогеологических особенностях местности.

Также на схемах и чертежах желательно указать декоративные объекты и места посадки зеленых насаждений. Это необходимо, чтобы элементы дренажной системы не повредили фруктовые деревья, клумбы, альпийские горки и др.

Проекты для песчаных и глинистых грунтов различаются. Например, для песчаных легче разработать систему, направленную на понижение уровня грунтовых вод, а для суглинков наиболее эффективным является местный открытый дренаж.

Напоминаем, что дренажная система эффективно функционирует только при профессиональном подходе, любительские схемы часто не срабатывают.

Схема и порядок устройства системы

Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.

В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.

В простом варианте делается это, примерно, так:

На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
Обе дрены соединяются перпендикулярными траншеями.
От горизонтальной дрены нижнего уровня делают отвод в дренажный колодец.

Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.

Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».

Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в ливневую канализацию.

Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.

Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.

уровень заглубления труб;
уровень заглубления галерей;
уровень заглубления скважин (если такие есть).

На эффективность защиты оказывают также влияние размеры контура.

Схема дренажа и водоотвода

Принимая во внимание вышеизложенные характеристики, производится выбор типа дренажной системы, которая может быть поверхностной, вертикальной и глубинной. Поверхностный дренаж выполняет функцию отвода дождевой и талой воды с поверхности участка. Произвести проектирование и монтаж такой системы несложно

Поскольку дрены располагаются на поверхности, расчет глубины дренажа производить не нужно, соответственно, и объем земляных работ является незначительным

Произвести проектирование и монтаж такой системы несложно. Поскольку дрены располагаются на поверхности, расчет глубины дренажа производить не нужно, соответственно, и объем земляных работ является незначительным

Поверхностный дренаж выполняет функцию отвода дождевой и талой воды с поверхности участка. Произвести проектирование и монтаж такой системы несложно. Поскольку дрены располагаются на поверхности, расчет глубины дренажа производить не нужно, соответственно, и объем земляных работ является незначительным.

Вертикальный дренаж – это система дренажных колодцев, расположенных в местах наибольшего скопления влаги. Собранная вода отводится либо в нижние слои грунта, либо откачивается при помощи насосного оборудования.

Глубинная система отличается наибольшей эффективностью, поскольку позволяет защитить территорию практически от всех источников водного питания. Она представляет собой сеть дренажных труб, которые располагаются на определенной глубине. Такой дренаж часто применяют для защиты фундаментов и подвальных помещений,а также садовой территории от грунтового и грунтово-напорного питания.

Что необходимо знать о диаметре дрен

Минимальный уклон дренажной трубы может составить 0,5 см на каждый погонный метр. Максимальное значение упоминалось выше. Что касается диаметра, то наиболее распространенным и рекомендуемым типом трубы является гофрированное однослойное изделия на 100 или 110 мм. Такой трубы хватит для отвода воды от дома средних размеров.

Обеспечивая уклон дренажной трубы 110 мм, вы должны учитывать глубину промерзания грунта, уровень залегания грунтовых вод и рельеф участка. Довольно часто дрены располагаются по периметру дома. Чем меньше будет водопроницаемость почвы, тем уклон должен быть больше. Это касается глинистых грунтов.

Как правильно сделать дренаж вокруг дома. Пошаговая инструкция

После завершения проектировочных работ и закупки всего необходимого можно приступать к работе.

Расчистка участка. Убирают мусор и все, что может помешать работе.
Подготовка траншеи. Копают траншеи с соблюдением уклона. Минимальная ширина равна диаметр трубы плюс 30 см. Уклон проверяют по уровню. Его величина 1-2 см на 1 метр.
Отсыпка. Делают отсыпку траншей песком слоем не менее 10 см.
Под колодцы готовят основание. Делают площадку подходящего размера, отсыпанная песком. При высоком уровне грунтовых вод, площадку под колодец бетонируют 10 сантиметровым слоем, на котором закрепляют колодец.
Застилают траншеи геотекстилем. Его края должны выходить за верхние края траншей.
Укладка дренов. На геотекстиль насыпают щебень, слоем 10-20 см, разравнивают, чтобы толщина была одинаковая и угол наклона не изменялся. Укладывают дрены, соединяя их фитингами или раструбами. Подсоединяют трубы к «входам» колодца. Для герметичности используют уплотнительные кольца из резины.
Засыпка труб. Поверх труб насыпают ровный 20-ти сантиметровый слой щебня, укутывают геотекстилем.
Засыпка песком. Поверх геотекстиля насыпают 20 см песка, утрамбовывают, закрывают грунтом.
Закапывание колодца. Колодцы закапывают и закрываю крышками.

Если в регионе выпадает большое количество осадков, особенно летом, непосредственно над дренами располагают лотки ливневой канализации (ливневки). Их укладывают на песчаную подушку.

Посмотреть пример укладки дренажа вокруг дома можно в этом видео.
