Разводка водопровода в частном доме: правила проектирования + обзор лучших схем

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Галерея изображений

Фото из

Водопровод из металлопластиковых труб

Система водоснабжения из полипропилена

Устройство водоснабжения трубами ВГП

Водопроводы из меди и нержавейки

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб. Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.


Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.


Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

Обслуживание и текущий ремонт

Водопроводная система, обустроенная в частном доме, требует постоянного внимания. Запасным емкостям нужна периодическая промывка и очистка, резьбовым соединениям – подтягивание, наружным участкам трубопровода – покраска, а проложенные в траншее участки магистрали должны обеспечиваться надежной изоляцией. При возникновении неполадок к их устранению стоит приступать незамедлительно, чтобы не усугублять положения. При небольшом прорыве на поврежденный участок накладывается значительно превосходящий его по размерам бандаж с резиновой прокладкой, закрепляемый с помощью хомута (стяжки).

Протечка также может быть ликвидирована с помощью бандажа. Резиновую прокладку заменяют стеклотканью, обматываемой вокруг поврежденного участка трубы не менее шести раз. Использование эпоксидной смолы позволит надежно подклеить бандаж.

При возникновении в новом трубопроводе свища ремонт может быть проведен ввинчиванием болта в просверленное под него отверстие. Этим способом нельзя пользоваться, устраняя свищ в старой трубе, так как резьба его только увеличит.

Наличие водопровода– признак соответствия уровня жизни обитателей здания минимальным требованиям в отношении комфорта и поддержания гигиены. Обустроить водопровод и канализацию в частном домовладении – задача хлопотная, но вполне посильная, если задаться такой целью.

Схема прокладки


Последовательная разводка трубВ помещениях используют 2 типа разводки труб:

  • последовательный;
  • параллельный.

Последовательное подключение осуществляется в одной точке с отводом от основной трубы, используя тройники для веток трубопровода. Это наиболее экономная система, но при одновременном подключении нескольких потребителей возможно резкое понижение напора воды в сети.


Параллельная схема разводки трубДля сохранения стандартного давления в трубопроводе возможно подключение, осуществляемое с использованием параллельной, более производительной и емкой, схемы от коллектора-гребенки, представляющей собой ряд вентилей, регулирующих подачу на отдельные ветви. Обычно для изготовления «гребенок» используют металлопластик или полиэтилен.

Схема разводки составляется с учетом всех изменений, произведенных во время ведения работ, и должна содержать точную информацию о трубопроводе. При строительстве жилого дома схема водоводной разводки труб включается в общий проект строения.

В схеме отображается:

  • прокладка труб холодного и горячего водоснабжения;
  • сливы и предохранительные клапаны;
  • местоположение контрольных приборов;
  • арматура специальная;
  • точка входная разбора воды от централизованного водовода;
  • схема запасного водовода;
  • вход и выход подачи воды.

Возможно, Вам будет также интересна статья о выполнении разводки труб в ванной своими руками.

Статью об особенностях коллекторной разводки труб водоснабжения в квартире читайте здесь.

Монтаж приборов учета


Для учета потребления горячей и холодной воды используются контрольные приборы регистрации расхода воды, которые состоят из:

  • корпуса;
  • вентиля специального запорного;
  • фильтра для предварительной очистки;
  • счетчика контрольного;
  • предохранительного обратного клапана.

При монтаже прибора в обязательном порядке должна соблюдаться правильность подключения. В реализацию контрольные приборы поступают опломбированными, и после обязательного монтажа подлежат обязательной регистрации с вызовом инспектора водоканала.

Монтаж трубопровода должен проводится с соблюдением технологии выполнения работ, что позволяет эксплуатировать систему длительный период без аварий.

Смотрите видео, в котором специалист подробно объясняет, как правильно сделать разводку труб водоснабжения в доме или квартире:

Принципы работы и полезные советы

Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам

  • В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
  • Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
  • При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
  • Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:

  • Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
  • Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
  • Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
  • Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.

Подача воды из частного источника

Монтаж водопровода на даче необходимо начинать с проверки, соответствуют ли частные источники воды санитарным нормам, будь это скважина или колодец. Касается это и больших водоемов, из которых планируется черпать ресурс. Надежнее всего считается колодец, так как он функционирует в любых условиях. Отключили электричество? Поднимаем воду на ведрах своими руками! В других случаях работу выполняют электронасосы.

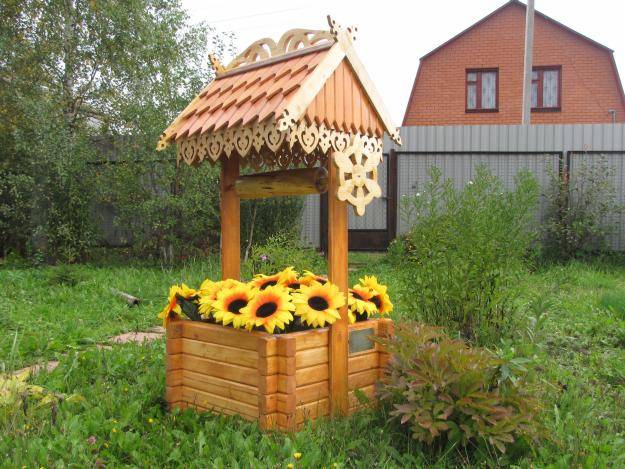

Ничего не помешает оснастить эту красоту электрическими насосами.

Если длительная работа над колодцем не привлекает, то в качестве альтернативы можно сделать своими руками скважину. Обычно она выполняется в подвале строения. Главный плюс – это отсутствие необходимости разводки труб от колодца к основной системе водопровода. Также вы получаете сильный напор, ведь электронасосы прокачивают жидкость с близкого расстояния. Есть у такого источника воды и свой недостаток – скважина заливается, как результат, каждые 3-5 лет необходима тщательная чистка.

В зависимости от количества воды, возможности скважин отличаются. В стандартных случаях хозяева создают скважину, ширина которой составляет 10-15 сантиметров. Такая системы позволяет получать жидкость при помощи электронасоса, но своими руками поднять несколько литров воды у вас не получится.

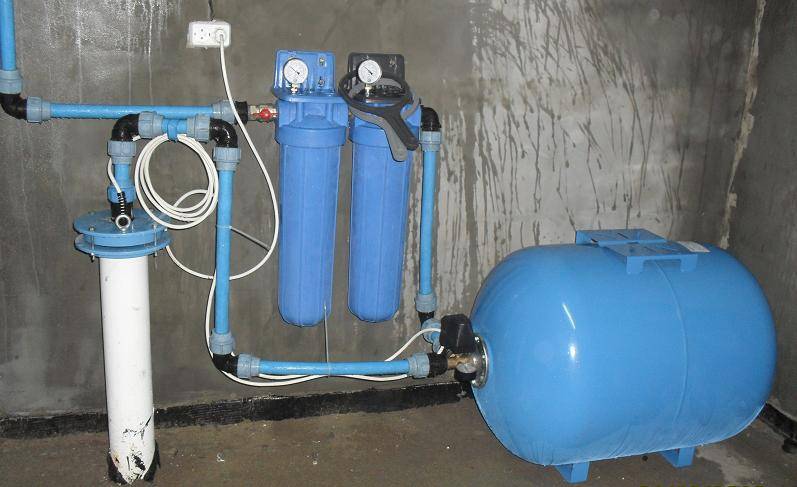

Так выглядит система водоснабжения, установленная в подвале частного дома. Схема довольно простая, поэтому скважина обходится дешевле, чем колодец.

Если в вашем районе случаются отключения электричества, то рекомендуется заранее установить водонапорный бак. Объем зависит от количества жильцов, но чем больше, тем лучше. Что касается артезианских скважин, то они слишком редко встречаются в частном доме или на даче.

Типы труб для водопровода

Существует несколько основных типов труб, использующихся в монтаже водоснабжения частного дома в зависимости от назначения:

  • Металлопластиковые. Трубы водоснабжения из алюминия, покрытого со всех сторон пластиком, не подвержены коррозии и отлично гнутся. Но стоит иметь ввиду, что они не выдерживают температуры выше 95 градусов. С такими трубами всегда необходимо будет следить за работой котла. Установить металлопластиковые трубы водоснабжения не составляется труда и самому. Главное – следить за тем, чтобы в процессе монтажа все стыки были соединены герметично. Не совсем подходят на наружного трубопровода

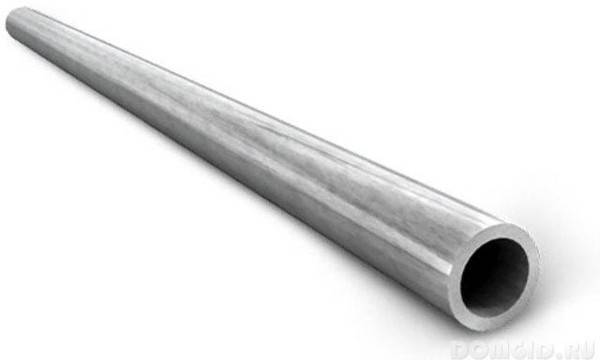

  • Стальные. Считаются одними из самых прочных и долговечных. При монтаже водоснабжения своими руками эти трубы необходимо монтировать, постоянно нарезая резьбу во всех точках соединения. Нередко при монтаже используется сварочный аппарат.
  • Полиэтиленовые. Идеальны для установки системы для разводки воды. Они достаточно устойчивы к перепадам температур, достаточно просты для монтажа, так как обладают пластичностью.
  • ПВХ. Для домашнего пользования данный материал не рекомендован из-за способности вступать в химическую реакцию.
  • Полипропиленовые. Достаточно бюджетный вариант. Но в то же время долговечный, так как не подвергается со временем коррозии. Монтаж и установка таких труб производится, как правило, с помощью сварки.

Подбор трубы водоснабжения необходимо производить после установления схемы. Этот процесс напрямую зависит от того, тройниковым или коллекторным способом будет осуществлена прокладка.

Составление проекта

Чтобы в процессе прокладки водопровода не возникли проблемы, необходимо заранее составить проект. Задача эта не сложная и с ней может справиться каждый.

Схема водоснабжения строится с использованием плана дома и расположением всех потребителей воды. Определитесь, какую бытовую технику будете подключать, какое необходимо давление воды, для нормальной их работы. От этого зависит не только мощность насосной станции, но и диаметр труб, размер аккумулятора для воды, которые нужно использовать.

Длина труб зависит от выбора схемы подключения потребителей – последовательной или коллекторной. Ниже в статье об этом будет написано.

Количество фитингов для монтажа водопровода заранее определить практически не возможно. Поэтому лучше брать с запасом. Углы, муфты, тройники часто не хватают при сборке водопровода. Для этого заранее договоритесь с продавцом, что можно вернуть остаток. Они часто соглашаются.

Дворовая магистраль: проведение водопровода от скважины

инструменты и материалы

Для проведения водопровода на участке можно использовать разные виды труб:

  1. Медные трубы – самые дорогие, но и самые надежные трубы. Материал не поддается коррозии, воздействию агрессивной биологической среды и ультрафиолетовому излучению, имеет хорошую теплоотдачу.


Металлопластиковые трубы – алюминиевые трубы, покрытые снаружи и изнутри полиэтиленом. Такие трубы чувствительны к промерзанию почвы, но устойчивы перед коррозией и солнечным излучением. Изгиб трубы на угол 90° и больше возможен только с применением фитингов.

Железные трубы надежны и долговечны, однако поддаются коррозии.

Полипропиленовые трубы часто используются при монтаже водопровода своими руками. Материал имеет хорошие эксплуатационные характеристики: не окисляется, прост в монтаже, надежен и долговечен (срок службы – около 50 лет).

❝Диаметр трубопровода от скважины должен составлять 32 мм❞

Инструменты для проведения трубопровода:

  1. Для монтажа стального или медного водопровода:
  • разводной, газовый и гаечные ключи;


заглушки, муфты, переходники, сгоны.
Для монтажа водопровода из металлопластиковых труб:

  • разводной, газовый и гаечные ключи;
  • фитинги, фум-лента.

Для монтажа полипропиленовых труб потребуется паяльник с насадками.

последовательность прокладки и утепления водопровода

Трубопровод можно проложить двумя способами:

  • через траншею;
  • поверх земли.

В первом случае выкапывается траншея на глубине 2 метра и укладывается трубопровод.
Трубу в местах подъема надо утеплить (особенно возле фундамента). Это можно сделать при помощи саморегулирующего греющего кабеля.

❝Фундамент дома, к которому подводится водопровод, должен быть утеплен, как минимум, до глубины 1 метр❞

Если водопровод прокладывается поверху, то к трубе надо подвести греющий кабель (9 Вт/метр). Кроме этого вся труба капитально утепляется теплоизоляционным материалом – слой утеплителя не менее 10 см.

Можно использовать энергофлекс и вату. Стыки между утеплителями надо обмотать армированным скотчем – это улучшит герметизацию между слоями.

❝Труба должна быть утеплена по всей длине дворовой магистрали: от дома до скважины❞

Весь «пирог» водопровода помещают в гофрированную или канализационную трубу большого размера. Такие мероприятия позволят избежать промерзания водопровода и использовать скважину зимой.

Вместе с трубой одновременно можно уложить и питающий кабель для насоса. Лучше использовать 4-х жильный кабель сечением 2,5.

После установки насоса и прокладки водопровода к дому, надо собрать автоматическую систему водоснабжения согласно схеме.

Как самостоятельно составить проект?

Чтобы правильно спланировать водопроводную систему, необходимо сначала составить план дома, расставив в нем все сантехнические устройства, технику, которая будет подключаться к водопроводу.

Все размеры указывают в едином масштабе, согласно реальным замерам помещений. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна как можно более точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды, и даже канализации, так как эти коммуникации часто ведутся рядом. Учитывается также количество фильтров, объем бойлера, параметры насосного оборудования.

Схему разводки необходимо максимально упростить, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализационным, чтобы скрыть их общим коробом. При размещении труб под полом вывод тройников располагают ровно вверх

Проектом должны быть учтены требования строительных нормативов, а также правила водоснабжения и водоотведения, утвержденные и действующие в стране.
