Простейшая для дачи — из пивных банок и медной проволоки
Самая простая самодельная TV-антенна для телевизора в домашних условиях делается так. Потребуются 2 банки из алюминия или жести и кусок деревянной планки либо пластиковой трубы. Можно использовать пивные алюминиевые банки – главное, чтобы их стенки были гладкими (не ребристыми).
- Банки нужно промыть и высушить.
- Коаксиальный провод разделывают: жилы оплетки скручивают отдельно, а центральную жилу оставляют отдельно.
- Получаем два проводника – крепим их к банкам: берем два маленьких самореза с плоскими шляпками, скручиваем на концах проводников петлю, в нее продеваем саморез с установленной на нем шайбой и прикручиваем к банке.
- Металл банки нужно заблаговременно очистить, сняв налет наждачной бумагой.
- Банки закрепляем на планке. Расстояние между ними подбираем индивидуально — ориентируемся по качеству приема.
Такая антенна, естественно не будет мощной. В нормальном качестве будет один-два канала (это в лучшем случае). Многое будет зависеть от положения ретранслятора, «чистоты» радиоволнового коридора, того, насколько правильно ориентирована антенна и т.д.
Вот чертеж такой телеантенны:
Из видео узнаете о том, как сделать антенну из пивных банок:
https://youtube.com/watch?v=2t4xGPdmfQc
Усиливаем сигнал без усилителя
Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.
Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.
Типы принимающих антенн
Под антенной стоит понимать как принимающее, так и передающее устройство из разряда диполярных.
Прямо сейчас в эфире ведется телевещание в диапазонах:
- 1 — 300 МГц. Это так называемые «метровые» волны, позволяющие принимать изображение аналогового телевидения (стандарт МВ и VHF).
- 0,3-3,0 ГГц. Передаются дециметровые, более короткие волны, способные передать картинку в цифровом стандарте DVB (UHF и ДМВ-антенны).
При этом существует стандартизация и классификация рабочего диапазона. DVB-T2 предполагает использование наземных ретрансляторов, передающих сигнал по принципу сотовой связи. DVB-С2 позволяет решать ту же задачу на сверхвысоких частотах. Следовательно, чтобы антенна из кабеля (или других материалов) работала эффективно, необходимо рассчитать ее параметры, геометрические, в том числе.
Антенна DVB T2 «Бабочка» («Мотылек»)
Конструктивно такая антенна отличается вертикальными антеннами. В чем-то такие устройства похожи на заводские штыревые устройства для цифрового ТВ, произведенные в Польше, но отличаются тем, что в них используется рамка вместо фазированной решетки.
Чтобы сделать «бабочку» своими руками, необходимо запастись:
- дрель и саморезы;
- линейка и транспортир;
- кусачки;
- проволока алюминиевая (6 мм) длиной 3 м;
- болты и гайки (16 шт.) или паяльник;
- деревянной палкой.
Антенны цифрового телевидения польского производства, как правило, предназначены для наружной установки, а значит, такую конструкцию также необходимо будет устанавливать на открытом воздухе. Чтобы выдерживать сильный ветер, для длинных антенн лучше использовать более толстый алюминиевый провод вместо медного (3 мм.
Палка используется как рамка, ее длина должна быть не менее 0,6 м. На рамке необходимо отметить «антенны». Делается это так:
- Отмечаем 4 точки на равном расстоянии (0,2 м.
- От точек проводим линии, они должны лежать параллельно друг другу и перпендикулярно рамке.
- От прямых отмеряем смежные углы 30 градусов (2 левых и 2 правых) и ставим точки.
- Проводим линии под углом к точкам, обозначенным центральными. Эти инструкции послужат руководством по установке антенн».
Учитывая полудлину волнового сечения 0,15 м, разберем два варианта самостоятельного изготовления такой антенны.
Изготовление с использованием паяльника
В этом случае на изготовление конструкции уйдет гораздо меньше времени. Металлические изделия закрепляются параллельно на деревянной палке. Для этого используется 4 куска стали (они впоследствии соединяются) или проволока. Чтобы увидеть маркировку TE, деревянная рама должна оставаться открытой.
Места соединения антенн будут служить основными точками разметки, а линии, проведенные под углом, будут служить местоположением. Берем проволоку, нарезаем плоскогубцами и сварочными антеннами 16 сегментов (по 0,15 м), сгруппированных по 4 штуки, во всех обозначенных местах.
Крепление болтами
Этот вариант не требует добавления металла в деревянную конструкцию, в результате устройство будет легче. Палочка выбирается со следующими параметрами: ширина — 4 см, толщина — от 2 см.
Сначала дрель подготавливает «ямки» под антенны. Их делают сбоку от палки под более глубоким углом по линии разметки. Далее просверливаются отверстия, проходящие через тангенциальные ямки. Каркас готов.
От провода отрезаем отрезки 0,17 м (с запасом), заготовленные антенны заглубляем в ямки на 2 см, после чего плотно фиксируем гайками и болтами. Оборачиваем антенны тонкой проволокой, соединяем между собой.
Пивные банки (из-под «Пепси-Колы» тоже подойдут)
Почему этот материал так популярен?
во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.
Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.
Необходимые материалы:
- Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
- Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
- Антенный штекер, соответствующий вашему телевизору.
- Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
- Крепежные элементы: изолента, скотч, или пластиковые хомуты.
- Паяльник, стандартный припой, флюс для пайки алюминия.
- Нож, бокорезы, наждачная бумага.
Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.
Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.
Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.
Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.
Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.
Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.
Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.
«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

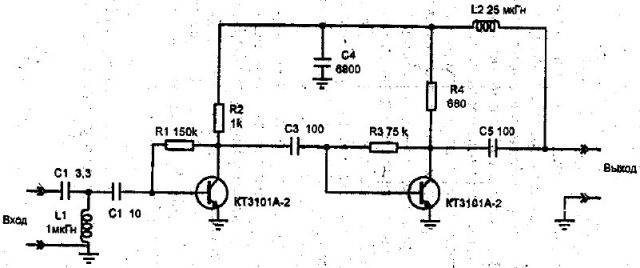

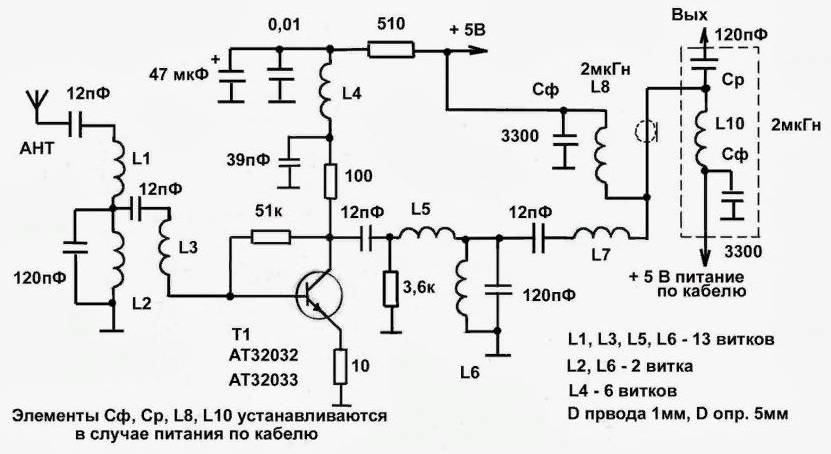

Типовая схема на иллюстрации:
Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.
Порядок выполнения конструкции
Для начала берем дощечку требуемого размера и делаем разметку по схеме:
Порядок выполнения конструкции
Размеры указаны в дюймах. Чтобы перевести в сантиметры, умножаем на 2,5 и округляем до десятых. Например, 2 и 5/8″, при умножении получаем 6,56, округляем до 6,6 см. Затем разрезаем наш провод на 8 частей и получаем куски по 37,5 см. На каждом куске делаем надрезы длиной по 2 см, для соединений, и зачищаем их. После этого нарезаем еще два провода по 22 см и зачищаем в местах, где будут производиться соединения. Провода, которые мы предварительно нарезали по 37,5 см, загибаем буквой V таким образом, чтобы расстояние между краями составляло 7,5 см.

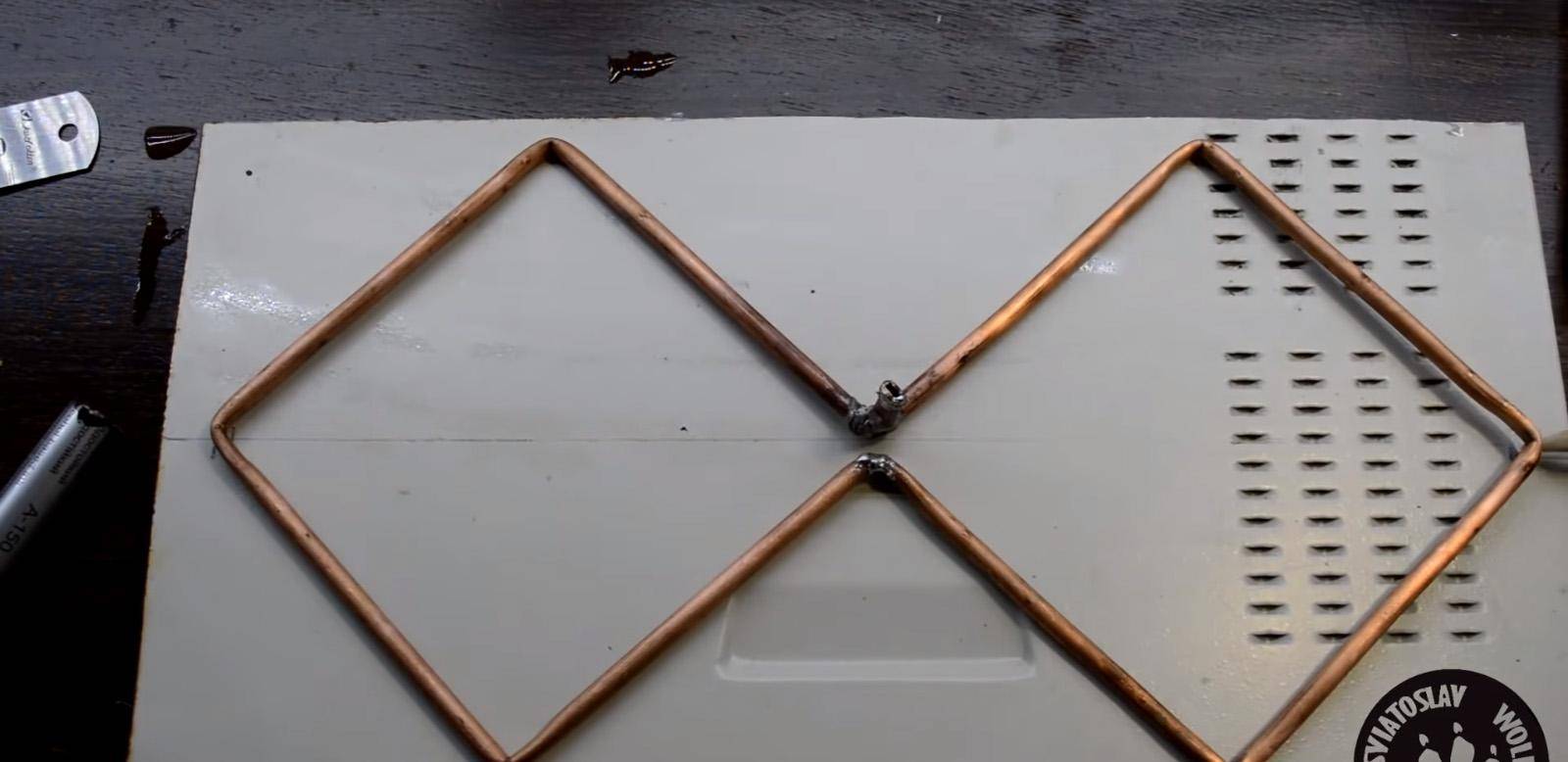

Изготовление рефлектора
Рефлектор представляет собой экран, расположенный за основной рамкой антенны. Для изготовления подойдет металлическая пластина или стеклотекстолит, используемый для печатных плат. Можно взять решетку, состоящую из металлических прутьев. Или можно сделать экран самостоятельно из плотной фольги, наклеенной на твердую основу нужного размера.
В данном примере экран сделан из стенки корпуса домашнего ПК.
К расположению рефлектора предъявляются следующие требования:
- расстояние между ним и приемником — ровно 1/7 часть длины принимаемой волны (на калькуляторе это значение D). Изготовьте диэлектрические проставки, с помощью которых соберите единую конструкцию;
- площадь активной (токопроводящей) поверхности рефлектора на 20 % больше площади телеантенны;
- приемник должен «лежать» внутри плоскости рефлектора.
В этом примере проставки сделаны из старых маркеров, которые стягиваются пластиковыми жгутами.
Рекомендуем полную пошаговую видеоинструкцию по изготовлению биквадрата с экраном:
Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками
Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.
Ее описание можно найти в статье журнала Радио №11 за 2000 год.
Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.
На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:
- D1-D3 — пассивные элементы;
- V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
- R — функция экрана от помех.
Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.
Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.
Частота канала, МГц: Расчитать
Для частоты 626 МГц я получил такие величины.
По ним и собрана моя антенна Туркина.
Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.
Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.
Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.
Согнул их кольцами и залудил концы для обеспечения надежной пайки.
Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.
Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.
Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.
Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова
Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения
Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.
На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.
Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.
Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.
Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.
Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.
Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.
Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.
При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.
Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.
Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.
Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.
Простая антенна для Wi-Fi из металлической банки
Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

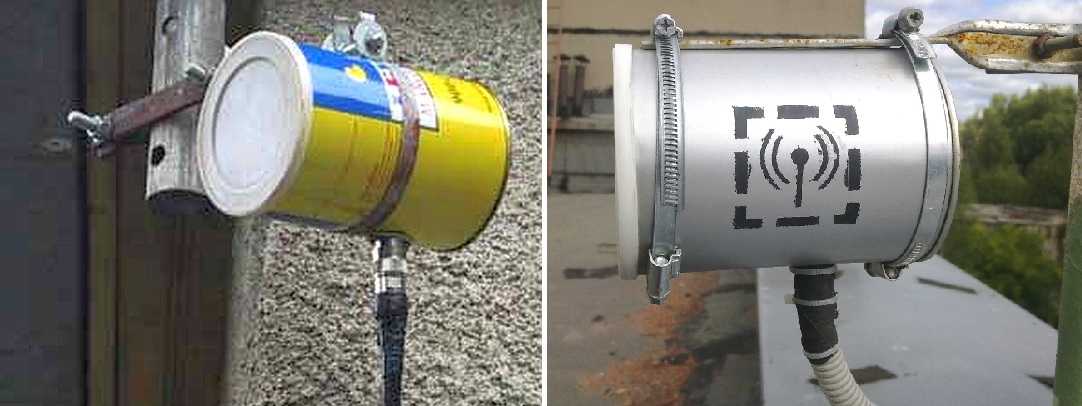

Так выглядит снаружи баночная антенна для Wi-Fi
Кроме банки и кабеля потребуется еще:
- радиочастотный соединитель RF-N;
- кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
- кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.
Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.
Размеры и сборка
При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.
Как сделать антенну для Wi-Fi своими руками
D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg
| 73 мм | 2407.236 | 3144.522 | 752.281 | 188.070 | 564.211 |
| 74 мм | 2374.706 | 3102.028 | 534.688 | 133.672 | 401.016 |
| 75 мм | 2343.043 | 3060.668 | 440.231 | 110.057 | 330.173 |
| 76 мм | 2312.214 | 3020.396 | 384.708 | 96.177 | 288.531 |
| 77 мм | 2282.185 | 2981.170 | 347.276 | 86.819 | 260.457 |
| 78 мм | 2252.926 | 2942.950 | 319.958 | 79.989 | 239.968 |
| 79 мм | 2224.408 | 2905.697 | 298.955 | 74.738 | 224.216 |
| 80 мм | 2196.603 | 2869.376 | 282.204 | 070.551 | 211.653 |
| 81 мм | 2169.485 | 2833.952 | 268.471 | 67.117 | 201.353 |
| 82 мм | 2143.027 | 2799.391 | 256.972 | 64.243 | 192.729 |
| 83 мм | 2117.208 | 2765.664 | 247.178 | 61.794 | 185.383 |
| 84 мм | 2092.003 | 2732.739 | 238.719 | 59.679 | 179.039 |
| 85 мм | 2067.391 | 2700.589 | 231.329 | 57.832 | 173.497 |
| 86 мм | 2043.352 | 2669.187 | 224.810 | 56.202 | 168.607 |
| 87 мм | 2019.865 | 2638.507 | 219.010 | 54.752 | 164.258 |
| 88 мм | 1996.912 | 2608.524 | 213.813 | 53.453 | 160.360 |
| 89 мм | 1974.475 | 2579.214 | 209.126 | 52.281 | 156.845 |
| 90 мм | 1952.536 | 2550.556 | 204.876 | 51.219 | 153.657 |
| 91 мм | 1931.080 | 2522.528 | 201.002 | 50.250 | 150.751 |
| 92 мм | 1910.090 | 2495.110 | 197.456 | 49.364 | 148.092 |
| 93 мм | 1889.551 | 2468.280 | 194.196 | 48.549 | 145.647 |
| 94 мм | 1869.449 | 2442.022 | 191.188 | 47.797 | 143.391 |
| 95 мм | 1849.771 | 2416.317 | 188.405 | 47.101 | 141.304 |
| 96 мм | 1830.502 | 2391.147 | 185.821 | 46.455 | 139.365 |
| 97 мм | 1811.631 | 2366.496 | 183.415 | 45.853 | 137.561 |
| 98 мм | 1793.145 | 2342.348 | 181.169 | 45.292 | 135.877 |
| 99 мм | 1775.033 | 2318.688 | 179.068 | 44.767 | 134.301 |
Порядок действий такой:
- Срезаем верхнюю часть банки, тщательно моем, высушиваем.
- На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.Этапы изготовления Wi-Fi антенны
- Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
- Напильником или наждачной бумагой обрабатываем края.
- К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.Готовая она выглядит так
- Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
- К обратной стороне соединителя припаиваем кабель.
- Wi-Fi антенна своими руками готова.
Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.
Изготовление дециметровой антенны
Существует несколько видов дециметровых антенн, которые различаются в сборке.
Кольцевидная
Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры.
Последовательность изготовления изделия:
- Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
- Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
- Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
- Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.
Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель
В виде рамки
Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм.
Сборка антенны выглядит следующим образом:
- Отрезать проволоку длиной 112 см.
- Зачистить и облудить концы проволоки, которые будут загнуты в петли.
- Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
- Соединить петли на концах и пропаять место стыка.
- Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
- Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
- Припаять выводы к облуженным углам на рамке.
- Сделать центральный корпус из пластиковой крышки подходящего размера.
- Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.
На видео, предоставленном каналом Сан Саныч_Сан, продемонстрирована методика расчета и изготовления антенн такого типа.
Петлевая антенна из трубы
Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала).
Процедура изготовления:
- Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
- Зачеканить один конец трубки.
- Наполнить полость песком.
- Зачеканить вторую сторону.
- Установить вибратор на шесте в направлении наиболее устойчивого приема.
- На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.
Данные для подбора длин элементов.
| Частота, МГц | Длина вибратора, мм | Длина согласователя, мм |
| 50 | 2760 | 1900 |
| 59,25 | 2340 | 1600 |
| 77,25 | 1780 | 1250 |
| 85,25 | 1630 | 1130 |
| 93,25 | 1510 | 1040 |
| 175,25 | 810 | 560 |
| 183,25 | 770 | 530 |
| 191,25 | 740 | 510 |
| 199,25 | 710 | 490 |
| 207,25 | 690 | 470 |
| 215,25 | 660 | 450 |
| 223,25 | 660 | 440 |
Восьмеркой
Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.
Антенный усилитель
Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.
Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.
Схема питания развязки Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт. Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды. Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя. Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона. Ниже приведена схема антенного усилителя метрового диапазона:
Схема антенного усилителя метрового диапазона
Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
Потребляемый ток не более 20 миллиампер.
Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
Каскады имеют общий эмиттер.
Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.
Также предлагаем ознакомиться со схемой дециметрового усилителя:
Схема дециметрового усилителя
Антенный усилитель дециметрового диапазона 470-790 мегагерц.
Коэффициент усиления 30 дБ. при напряжении 12 вольт.
Потребляемый ток 12 миллиампер.
Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
Питание усилителя осуществляется по коаксиальному кабелю.
С принципом работы антенного усилителя вы можете ознакомится в видеоролике:
Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.
Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!
Антенна из коаксиального кабеля
Довольно простой вариант комнатной антенны, который легко можно реализовать в домашних условиях за короткий промежуток времени. Предназначена для приема телевизионных каналов, транслируемых в диапазоне ДМВ. Для ее изготовления вам понадобится кусок коаксиального кабеля, фанера или другой листовой материал в качестве основания, изолента для фиксации, нож и паяльник.
Рис. 1: Антенна из коаксиального кабеля
- Возьмите кусок коаксиального кабеля длиной 0,53 м и изогните его в форме кольца (1) с разомкнутыми краями и зафиксируйте в такой форме на листе фанеры;
- Из такого же кабеля отрежьте кусок длиной 0,175 м для петли (2) и подключите, как показано на рисунке.
- Подключите кабель (3), на втором конце которого установите разъем для подключения к телевизору.
Простейшая антенна готова, но ее может оказаться недостаточно для приема сигнала, поэтому вам понадобится блок активного усиления. Или изготовить более сложную модель в форме восьмерки.
Как собрать
Антенна из жестяных банок делается довольно просто. Весь процесс разделен на несколько основных этапов.
Основным аспектом этой антенны является четное количество жестяных банок. Минимальное количество составляет 2 шутки, а в максимальном количестве конструкция не имеет никаких ограничений. Можно подключать сколько угодно, зависит только от желания, целесообразности и свободного места под такую большую антенну.
Когда с количеством банок определено, далее необходимо сделать в них отверстия для проволоки. Проволоку для dbv t2 антенны, собираемую своими руками лучше использовать медную проволоку.
Таким образом, в каждую банку вставляется проволока. А в местах их потенциального пересечения друг с другом, они соединяются с антенным кабелем. На конец этого кабеля необходимо прикрепить штекер, чтобы иметь возможность подключать его к телевизору.
К преимуществам такой антенны относится простота сборки. Фактически все составляющие, за исключением антенного кабеля, можно найти в кладовой, либо под ногами. Самым труднодоступным элементом конструкции является штекер. Если тщательно рассчитать место размещения такой антенны, вполне можно словить сигнал, который исходит за 50 км от установленной антенны.
К минусам таком дециметровой антенны, сделанной своими руками, относится парусность
Однако стоит обратить внимание, что это проблема фактически всех самодельных конструкций, размещаемых на открытом воздухе. Однако эту проблему можно легко устранить, если достаточно прочно и надежно закрепить антенну
Еще одним минусом является сложность расчета наиболее правильной точки расположения, которая позволит добиться максимального качества от антенны.
Обратите внимание!
Зарядное устройство для автомобильного аккумулятора своими руками: пошаговое руководство изготовления устройства в домашних условиях, подбор материалов для сборки конструкции
Лабораторный блок питания своими руками | Пошаговая инструкция как и из каких элементов построить блок питания
Индукционный нагреватель своими руками — инструкция как сделать простой и мощный нагреватель
Особенности дециметровых антенн
Дециметровые антенны бывают разных видов и форм
Чтобы получить повышенную чувствительность антенной решетки, обратите внимание на несколько показателей:
Коэффициент стоячей волны (КСВ). Чтобы прием был наилучшим, рамзер резонаторов антенны должен быть кратен длине волны (λ), при этом КСВ будет стремиться к 1. Чем ближе к этой цифре, тем прием лучше. КСВ – относительная величина и единицы измерения не имеет.
Коэффициент усиления (КУ). Его измеряют в децибелах. Цифра показывает во сколько раз приемное устройство усиливает полученный сигнал. Для расчета кратности используют специальную таблицу. КУ в 7 децибел говорит об увеличении мощности в 5 раза, 10 дБ – в 10 раз, 20 дБ – в 100 раз.
Коэффициент шума (КШ). Также измеряют в децибелах, но применяют в отношении шумов, окружающих полезный сигнал.
Амплитудно-частотная характеристика (АЧХ) – показывает соотношение амплитуды входного и выходного сигналов во всем диапазоне рабочих частот
Важно, чтобы она была равномерна на дециметровых радиочастотах.
Принцип работы
Чтобы подобрать КСВ под разные частоты нужного диапазона, производители снабжают решетки множеством штырей-резонаторов, каждый из которых имеет индивидуальные размеры и приспособлен под определенную длину волны. Расстояние между резонаторами и рефлектором делают также кратным длине принимаемых радиоволн, например, 0,25λ.
На некоторые модели антенн за резонаторами устанавливают рефлектор – сетчатую или цельную металлическую пластину. Её цель отразить поступающие на неё волны в одну точку для усиления характеристик приема.
