Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Что такое геотермальное отопление

Это тепло, добываемое из земли или воды. На определенных глубинах грунта сохраняется плюсовая постоянная температура, причем перепадов не бывает даже в лютые морозы, то же самое с водой. Задача человека взять тепло из земли или воды, отправив его на обеспечение комфорта в жилых комнатах.

Геотермальное отопление представляет собой обычный холодильник, но наоборот – система вырабатывает не холод, а тепло. Алгоритм насоса выстроен на передаче тепла от источника с небольшим потенциалом тепловой энергии к теплоносителю, а грунт или вода выступают активными источниками тепла.

Преимущества и недостатки системы

Геотермальное отопление обладает рядом преимуществ:

1. Выделение тепловой энергии во много раз превышает затраты на электричество, потребляемое насосом.
2. Экологическая чистота и безопасность. Система не выделяет вредных веществ, нет выбросов, шлака после сгорания топлива.
3. Не нужно закупать топливо, газ, вся работа конструкции выстроена без применения химических и иных веществ, поэтому отопление теплом земли или воды считается самым безопасным.
4. При соблюдении технологии монтажа, эксплуатации, оборудование и вся система отопления прослужит без технической поддержки минимум 50 лет.
5. Тепловой насос работает бесшумно, нет акустических эффектов.

Максимальная экономическая выгода достигается отсутствием дополнительных вложений. Пользователю нужно один раз закупить все оборудование, настроить конструкцию и больше не придется вмешиваться в работу системы. Дополнительным преимуществом является расположение всех элементов вне строения – отопление из земли или воды не требует размещения в доме габаритных установок, поэтому способ добычи и подачи тепла подходит для домов любого размера.

Недостатком считается большой объем разовых затрат на покупку оборудования, установку и запуск системы в работу. Для формирования конструкции требуется насос, некоторое количество материалов, монтаж наружного коллектора и внутреннего контура.

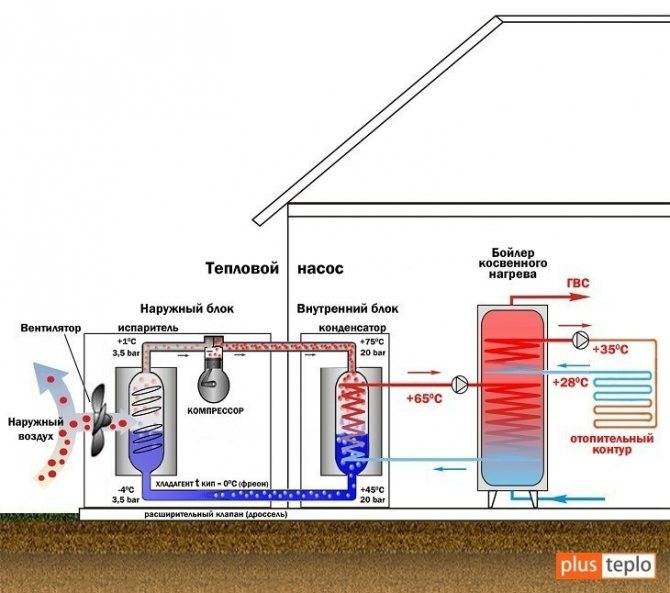

Принцип работы насоса воздух-вода

Как уже было сказано, основным источником тепловой энергии для установок этого типа является атмосферный воздух. В принципиальной основе работы воздушных насосов лежит физическое свойство жидкостей к поглощению и отдаче тепла во время фазового перехода из жидкого состояния в газообразное, и обратно. В результате смены состояния выделяется температура. Система работает по принципу холодильника наоборот.

Для эффективного использования этих свойств жидкости легкокипящий хладагент (фреон, хладон) циркулирует по замкнутому контуру в конструкцию которого входят:

• компрессор с электроприводом;
• обдуваемый вентилятором испаритель;
• дроссельный (расширительный) клапан;
• пластинчатый теплообменник;
• медные или металлопластиковые циркуляционные трубки, соединяющие основные элементы схемы.

Движение хладагента по контуру осуществляется благодаря давлению, развиваемому компрессором. Для снижения тепловых потерь трубы покрываются теплоизоляционным слоем из искусственного каучука или вспененного полиэтилена с защитным металлизированным покрытием. В качестве хладагента используют хладон или фреон, способный закипать при отрицательной температуре и не замерзающий до -40°C.

Весь процесс работы состоит из следующих последовательных циклов:

1. В радиаторе испарителя находится жидкий хладагент, температура которого ниже, чем у наружного воздуха. Во время активного обдува радиатора тепловая энергия от низко потенциального воздуха передается хладону, который закипает и переходит в газообразное состояние. При этом его температура повышается.
2. Подогретый газ поступает в компрессор, где в процессе сжатия еще более нагревается.
3. В сжатом и разогретом состоянии пары хладагента подаются в пластинчатый теплообменник, где по второму контуру циркулирует теплоноситель системы отопления. Поскольку температура теплоносителя значительно ниже, чем у разогретого газа, фреон активно конденсируется на пластинах теплообменника, отдавая тепло в систему отопления.
4. Охлажденная парожидкостная смесь поступает на дроссельный клапан, который пропускает к испарителю только охлажденный жидкий хладагент с низким давлением. После чего весь цикл повторяется.

Для увеличения эффективности теплоотдачи трубки на испарителя навито спиральное оребрение. Расчет системы отопления, выбор циркуляционных насосов и другого оборудования должен учитывать гидравлическое сопротивление и коэффициент теплопередачи пластинчатого теплообменника установки.

Видео обзор устройства системы и ее работы

Инверторные тепловые насосы

Наличие инвертора в составе установки позволяет обеспечить плавный пуск оборудования и автоматическое регулирование режимов в зависимости от температуры наружного воздуха. Это позволяет максимально повысить эффективность работы теплового насоса за счет:

• достижения КПД на уровне 95-98%;
• снижения потребления энергии на 20-25%;
• минимизации нагрузок на электрическую сеть;
• увеличения сроков эксплуатации установки.

В результате температура внутри помещений стабильно поддерживается на одном уровне, не зависимо от изменения погоды. При этом наличие инвертора в комплекте с автоматизированным блоком управления обеспечит не только зимний обогрев, но и подачу охлажденного воздуха летом при жаркой погоде.

В то же время следует учесть, что наличие дополнительного оборудования всегда влечет за собой его удорожание и увеличение срока окупаемости.

Из этого следует

Теплонасосы зарекомендовали себя как удобный и экономичный дополнительный источник тепла, подходящий в первую очередь для низкотемпературного обогрева домов — теплого пола, потолочной или плинтусной системы.

Такая установка может взять на себя обеспечение дома теплом в течение всего отопительного периода за исключением экстремально холодных дней, если речь идет не о геотермальном теплонасосе, функциональность которого не зависит от капризов природы. Поэтому параллельно отопительная система должна быть подключена к обычному котлу.

Чтобы по максимуму использовать получаемую тепловую энергию, необходимо позаботиться о качественном утеплении дома, обогреваемого такой установкой. Недостатком является высокая стоимость монтажа по-настоящему эффективной установки.

Видео по теме:

Отопление дома насосом воздух-вода

Примерно по подобной схеме выполнен монтаж теплового насоса в загородном доме нашего клиента. К слову сказать: работы нам было немного, так как система отопления уже была. Реализована на электрическом котле, уже выполнена разводка по всему дому. Оставалось выполнить:

• монтаж внешнего блока теплового насоса и гидромодуля внутри котельной;
• осуществить врезку в действующую систему отопления;
• провести настройку и пуск-наладку теплового насоса

А подобных домов — тысячи, в которых по причине отсутствия газа в качестве единственного источника тепла выступает электричество! Причём нет необходимости проведения каких-либо глобальных ремонтных работ или переделки всей системы. Полноценная система отопления дома тепловым насосом типа воздух-вода — это реальность, это недорого и отбивается примерно за 3 года эксплуатации!

В ваших силах снизить затраты на обогрев загородного дома в 3-4 раза за счёт использования теплового насоса воздух-вода. Мы готовы провести модернизацию вашей системы отопления и займёт это два всего дня!

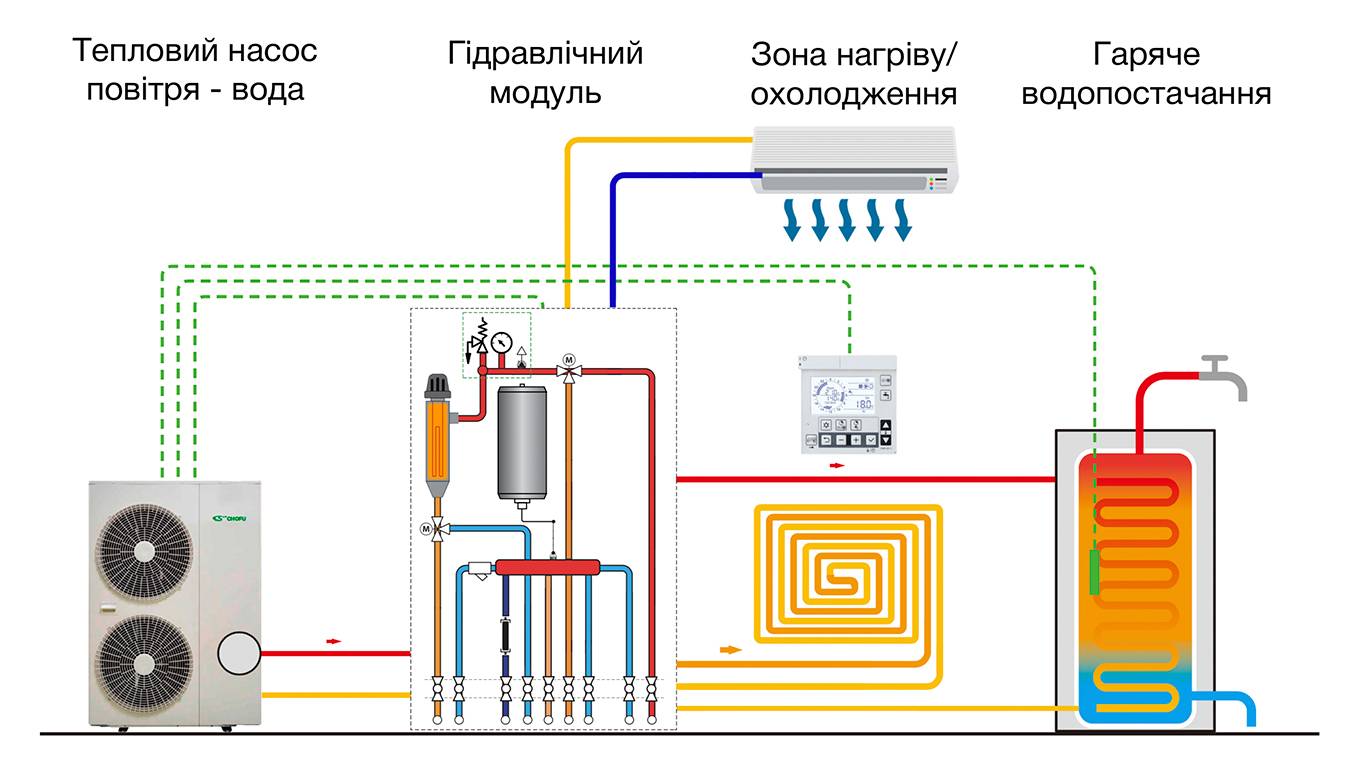

Схема отопления дома тепловым насосом воздух-вода

Схема модернизации отопления дома. Дело было за малым: интегрировать в действующую систему современный инверторный и экономичный тепловой насос

Тепловой насос CooperHunter UNITHERM

В качестве базы заказчик выбрал одну из лучших на сегодня модель, которая позволяет эффективно обогревать коттедж даже при снижении температуры воздуха до -30 градусов.

Подставка под внешний блок теплового насоса

Можно ли смонтировать на фасаде? Да. Если у вас каменный дом. Или хотя бы бревно или брус от 150 мм. В противном случае (в каркасниках это сплошь и рядом) может возникнуть резонанс и гул. Поэтому ставим на подставку. Варим сами. Данном случае она ещё и сложной формы.

Место установки внешнего блока CH-HP14SINM

С тыльной стороны дома. Свободный обдув внешнего блока со всех сторон для адекватного воздухообмена и выхода на заданные значения по эффективности извлечения низкопотенциального тепла

Коллектор системы отопления

У заказчика всё сделано просто, но по уму. Вот и простенький коллектор для распределения потоков теплоносителя по системе. Это его внешний вид до подключения теплового насоса

Установка гидромодуля

Именно этот блок имеет встроенный теплообменник, где и происходит передача тепла от фреона к этиленгликолю (как в нашем случае). Плюс — автоматика, система защиты, встроенные электрические тены (на случай снижения эффективности при суровых морозах и высокой тепловой нагрузке)

Внешний вид системы отопления

У нас в штате компании и автоматчики (в смысле сотрудники, отвечающие за пуск-наладку), и инженера-теплотехники, которые могут выполнить расчёт и провести комплектацию объекта в зависимости от параметров самого объекта

Автоматика теплового насоса

Чем отличается использование рядного внешнего теплообменника от подобного гидромодуля? Наличием уже готовых решений (с точки зрения управления и автоматизации), заканчивая надёжностью. Можно управлять удалённо (со смартфона), подключить к системе «умный дом». Отопление дома насосом воздух-вода — это просто, комфортно и недорого!

Запуск и сдача системы отопления тепловым насосом заказчику

Система запускается, выводится на рабочий режим, проверяются все режимы работы и после этого подписывается акт выполненных работ. Началась гарантия

Подключение теплового насоса в контур отопления дома

На фотографии видно, что изменения были минимальны. Это, конечно, частный случай и касается объектов, где уже выполнен монтаж системы отопления Если же у вас стадия строительства, начальная стадия ремонта и вы задумались о создании эффективной системы отопления — мы предложим вам множество вариантов. Штатные проектировщики выполнят проект отопления, который и ляжет в основу договора. Мы занимаемся не только update`ом существующих, но и проектированием и монтажом систем отопления загородных домов с ноля.

Вот модели серии UNITHERM — самые популярные и востребованные при создании современных, высокоэффективных систем отопления загородных домов:

Фотография	Модель	кВт	до «минус»	Цена *	Монтаж **
	CH-HP8.0SINK3	8,0	-30	460000 Р	16400 руб.
CH-HP10SINK3	9,2	-30	480000 Р	16400 руб.
	1ф	12,0	-30	руб.
CH-HP12SINM3 3ф	12,0	-30	552000 Р	16400 руб.
1ф	14,0	-30	руб.
CH-HP14SINM3 3ф	14,0	-30	593000 Р	20900 руб.
1ф	15,5	-30	руб.
3ф	15,5	-30	руб.

* На оборудование предоставляется скидка от цены сайта по итогам создания коммерческого предложения.

** Установка внешнего блока и гидромодуля. Подключение к действующей или монтаж создаваемой системы отопления по итогам коммерческого предложения.

Оставьте заявку менеджеру, уверены, что вы останетесь с нами!

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Преимущества использования

Среди них выделяют:

Принципиальная схема пассивного кондиционирования

Экономичность. Насос любого из вышеперечисленных видов имеет КПД, которое составляет 500%. Это соотношение, представленное затраченной электрической энергией к энергии теплового типа, которая отдается помещению в процессе отопления. Основная часть характеристики теплового оборудования — КПТ. При КПД равном 100%, КТП составляет 1.

Доступность. Его можно устанавливать практически везде, конечно, некоторые проблемы могут возникнуть с северными районами. В трех местах, где наблюдается понижение температуры ниже десяти градусов, необходимо дополнительно установить генератор, который работает на бензине или дизельном топливе, что некоторым образом скажется на стоимости отопления.

Возможность охлаждения. Прибора направлен не только на отопление дома в холода, но он еще может работать и как кондиционер. В жаркое время он осуществляет деятельность кондиционера в каком-либо помещении. Только уже лишнее тепло отдается земле, или воздуху водой.

Безопасность. Тепловой насос – это самый безопасный тип нагревательного прибора. Ведь, если взять, к примеру, твердотопливные котлы, они подвержены возникновению пожара, газовые – взрыву газа. Тепловой же котел полностью избавлен от всех этих недостатков, ведь ни гореть, ни взрываться в этом оборудовании просто нечему.

Экологичность. Данное преимущество смело вытекает из предыдущего пункта. Ведь, логично, раз нечему гореть и взрываться, значит, никаких продуктов горения нет.

Начинать нужно с малого, так и удастся спасти экологию мира, ведь никакие вещества горения не попадают в окружающую среду.

Советы по приобретению и установке отопительной системы с тепловым насосом

Исходя из минусов теплового насоса, он идеально подходит для регионов с умеренной зимой и малоэффективен в условиях прохладных и северных климатических зон. Но не стоит огорчаться, если зимой в вашей местности бывают холода ниже -7С. В этой ситуации есть такие выходы:

1. Включение в систему отопления буферной ёмкости, которая будет аккумулировать полученное тепло. Один бак (небольшого, квартирного размера) при выключенном источнике может равномерно распределять тепло по системе до суток. Это удобный вариант для местности, где сильные морозы обычно непродолжительны по времени.
2. Установка вспомогательного источника тепла: газового или электрического котла. Когда дешёвый тепловой насос не сможет работать, его заменит менее экономичный «дублёр».
3. Совмещение двух предыдущих приёмов.

Эффективность воздушного теплового насоса

ВТН эффективны и зимой, и летом, благодаря COP (коэффициенту преобразования). COP теплового насоса – это способ измерения его эффективности путем сравнения потребляемой мощности, необходимой для производства тепла, с количеством тепла на выходе.

Показатель COP  корректируется с учетом времени года. Чтобы иметь возможность сравнивать тепловые насосы по тому, насколько сильно на них влияют эти изменения, используется сезонный COP (Seasonal Coefficient of Performance).

ВТН получает энергию из окружающего воздуха, но при снижении окружающей температуры снижается и эффективность.

Первичные контуры и функциональность системы

Для работы теплонасоса требуется источник тепловой энергии, которым может служить любая среда при условии, что в зимнее время ее температура стабильно будет превышать +1°С. Таким образом, практикуется установка агрегатов, получающих тепловую энергию из воды, воздуха и земли (из грунта или пород глубокого залегания).

Вода

Для прокладки первичного контура подходит любой естественный или искусственный водоем, при условии, что он не промерзает до дна. Длина трубопровода, погруженного на дно, определяется при расчете мощности теплового насоса — один метр смонтированного змейкой или кольцами трубопровода позволяет получить до 30 Вт тепловой энергии. То есть, теплонасос с трубопроводом длиной 500 метров способен обогреть дом, у которого потребность в тепле составляет 15 кВт.

Горизонтальный трубопроводный контур, уложенный кольцами

Принцип работы теплового насоса вода-вода заключается в том, что полученное тепло используется на нагрев жидкого теплоносителя в радиаторной системе отопления или контуре теплого пола. Функциональность теплового насоса вода-вода достаточна, чтобы обеспечивать стабильный напольный обогрев, так как позволяет поддерживать температуру теплоносителя на уровне 45-60 градусов. Для полноценного радиаторного отопления с таким температурным режимом дом требуется серьезно утеплить.

Воздух

У теплового насоса вода-вода коэффициент преобразования в среднем составляет 1,5-2,2. В то время как тепловой насос воздух-воздух или воздух-вода превышают этот показатель приблизительно в два раза — коэффициент преобразования более 4.

Тепловые насосы, работающие по схеме «воздух-воздух» широко распространены, поскольку они не нуждаются в монтаже больших контуров. Любой инверторный кондиционер, сплит-системы, работающие на обогрев помещения, по сути, являются тепловыми насосами с небольшой эффективностью.

Принцип работы воздушного теплового насоса

Воздушный тепловой насос имеет существенный недостаток — в морозную погоду ему негде брать тепло. Некоторые модели агрегатов рассчитаны на работу при -20°С, в остальных случаях предел не опускается ниже -10°С.

Помимо агрегатов «воздух-воздух» существует тепловой насос системы воздух-вода. Его отличие в том, что полученная тепловая энергия греет не воздух в помещении, а теплоноситель в отопительном контуре.

Принцип действия теплового насоса воздух-вода стандартный. При этом испаритель, дополнительно оснащенный вентилятором, устанавливают снаружи дома, а компрессор и конденсатор внутри. Подсоединив к теплообменнику водяной контур, можно обустроить напольный обогрев помещения.

Земля

Самым стабильным природным источником тепла являются горные породы на глубине свыше 20 метров, так как они постоянно подогреваются теплом от земного ядра. Но под установку контура из U-образной трубы приходится бурить глубокие скважины, что сказывается на цене установки. Геотермальные установки эффективны, но окупаются только через 10-15 лет эксплуатации при условии качественного утепления дома.

Тепловой насос «Земля-Вода»

Более дешевый в монтаже вариант подразумевает укладку контура на полметра ниже уровня промерзания грунта. Схема укладки — змейкой или кругами. Монтаж такой системы требует большого объема земельных работ, кроме того, внешний контур может быть поврежден в процессе эксплуатации.

Изготовление и монтаж

Изготавливают насос по такому алгоритму:

• компрессор закрепляется на стене;
• из труб делается змеевик (чтобы его сделать, нужно трубы обмотать вокруг емкости подходящей формы);
• бак режется пополам, внутрь него помещается змеевик и заваривается;
• в емкости оставляется несколько отверстий, через которые трубы змеевика выводятся наружу;
• для изготовления испарителя используют бочку из пластика, идентичного с баком размера, в нее заводят трубы внутреннего контура;
• устанавливаются трубы (монтажные схемы тёплых водяных полов в квартире) из ПВХ, транспортирующие нагретую воду;
• самостоятельно заправлять агрегат фреоном не рекомендуется, лучше доверить это действие специалисту.

Стоимость работ в различных регионах нашей страны может разительно отличаться. Кроме этого стоимость работы и насоса зависят от его типа и системы теплоснабжения.

• В г. Санкт-Петербурге монтаж теплового насоса, вне зависимости от его типа, обойдется Заказчику в сумму от 35000,00 рублей;
• В г. Москва монтажные организации, вне зависимости от типа теплового насоса, готовы выполнить работы «под ключ» за сумму свыше 45000,00 рублей;
• В г. Краснодар монтаж теплового насоса будет стоить от 40000,00 рублей.
• Если же говорить о монтаже систем отопления с использованием тепловых насосов, то средние цены на комплекс работ с учетом стоимости оборудования выглядят следующим образом:

ЧИТАТЬ ДАЛЕЕ: Мотоблок Патриот Урал ТОП-3 рейтинг лучших моделей 2020 года отличительные характеристики устройства инструкция по эксплуатации и отзывы покупателей

A) Монтаж геотермальных бытовых тепловых насосов:

• Мощностью – 4-5 кВт (50 – 100 м²) – от 130000,00 до 280000,00 рублей;
• Мощностью – 6-7 кВт (80 – 120 м²) – от 138000,00 до 300000,00 рублей;
• Мощностью – 8-9 кВт (100 – 160 м²) – от 160000,00 до 350000,00 рублей;
• Мощностью – 10-11 кВт (130 – 200 м²) – от 170000,00 до 400000,00 рублей;
• Мощностью – 12-13 кВт (150 – 230 м²) – от 180000,00 до 440000,00 рублей;
• Мощностью – 14-17 кВт (180 – 300 м²) – от 210000,00 до 520000,00 рублей.

B) Стоимость монтажа воздушных тепловых насосов:

• Мощностью до 6,0 кВт (50 – 100 м²) – от 110000,00 до 215000,00 рублей;
• Мощностью до 9,0 кВт (80 – 120 м²) – от 115000,00 до 220000,00 рублей;
• Мощностью до 12,0 кВт (100 – 160 м²) – от 120000,00 до 225000,00 рублей;
• Мощностью до 14,0 кВт (130 – 200 м²) – от 127000,00 до 245000,00 рублей;
• Мощностью до 16,0 кВт (150 – 230 м²) – от 130000,00 до 250000,00 рублей;
• Мощностью до 18,0 кВт (180 – 300 м²) – от 135000,00 до 255000,00 рублей.

Выбор типа теплового насоса

Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.

В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.

При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода

Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.

Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.

Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания

Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.

В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.

Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.

Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована

Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.

Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.

Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.

Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью

Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.

Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.

Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.

Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.

Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

Разновидности тепловых насосов

По типу используемого вида рассеянного тепла различают тепловые насосы:

• грунт-вода (используют закрытые грунтовые контуры или глубокие геотермальные зонды и водяную систему отопления помещения);
• вода-вода (используют открытые скважины для забора и сброса грунтовых вод — внешний контур не закольцованный, внутренняя система отопления — водяная);
• вода-воздух (использование внешних водяных контуров и системы отопления воздушного типа);
• тепловой насос воздух-воздух (использование рассеянного тепла внешних воздушных масс в комплекте с воздушной системой отопления дома).

Схема и принцип действия теплового насоса

Виды самодельных обогревателей из холодильника

По типу используемого источника энергии тепловые насосы для дома делят на следующие виды:

• геотермальные (открытые и закрытые);
• воздушные.

Агрегаты, использующие вторичные источники тепла, устанавливают обычно на предприятиях, так как их рабочий цикл связан с выработкой энергии, требующей дополнительной утилизации.

В геотермальных насосах источником энергии выступает грунт или грунтовые воды. Устройства замкнутого типа делят на:

1. Горизонтальные. Коллектор, собирающий тепло, имеет форму колец или зигзагов. Его располагают горизонтально в траншеях на глубине более 1,3 м. расстояние между трубами – около 1,5 м. Используют подобные тепловые насосы для обогрева помещения небольшой площади. Если грунт песчаный, то длину контура увеличивают в 2 р., так как он не способен удерживать влагу.
2. Вертикальные. Отличается вертикальным расположением коллектора теплосборника. Глубина скважины – около 200 м. Они заполняются грунтовыми водами, отдающими впоследствии тепло. Такой вариант системы используют, если отсутствует возможность горизонтального ее размещения или существует высокая угроза повреждения ландшафта. 1 м скважины дает 50-60 Вт энергии, поэтому для насоса с мощностью 10 кВт достаточно пробурить 170 м. Чтобы получить больше тепла нужно сделать несколько небольших скважин на расстоянии 20 м друг от друга.
3. Водные. Форма коллектора идентична горизонтальному типу теплового насоса, но располагают его на дне водоема, ниже уровня промерзания (глубина – от 2 м). Этот метод установки системы обычно обходится дешевле. Стоимость зависит от места нахождения водоема, его глубина и общего объема воды.

В насосах открытого типа вода, используемая для теплообмена, сбрасывается обратно в грунт.

Контур водяных тепловых насосов изготавливают из пластиковых труб, которые прижимают ко дну водоема из расчета 5 кг на 1 м длины. Каждый 1 п.м. контура дает около 30 кВт энергии. Если вам нужна система с мощностью 10 кВт, то протяженность контура должна быть не менее 300 м. К плюсам конструкции относят простоту монтажа, малую стоимость. Минусом является невозможность обогрева помещения при сильных морозах, так как получение энергии не происходит.

Исходя из названия, в воздушных тепловых насосах источником энергии является воздух. Эти агрегаты подходят для территории с жарким климатом, так как при минусовой температуре производительность будет сильно снижаться. Основной плюс заключается в отсутствии больших материальных затрат на бурение скважин. Систему располагают недалеко от дома.

Эффективность насоса зависит от его коэффициента преобразования, который представляет собой разницу между потребляемой и отдаваемой энергией. Основной фактор, влияющий на эту величину, температура входного и выходного контуров. Система будет работать лучше, если разница между данными параметрами будет большая.
