Тепловая пушка на отработанном масле своими руками: поэтапная инструкция по изготовлению

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

  • баллон от газа на 50 литров;
  • стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
  • стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
  • лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
  • тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
  • пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
  • кусок шланга для подачи топлива;
  • пару хомутов;
  • кусок полудюймовой трубы. По ней в печку будет подаваться масло;
  • вентиль на полдюйма;
  • петли.

Как изготовить котел на отработке

Как выглядит готовый котел

Котел, сжигающий отработанное масло, отличается от печи тем, что не позволяет львиной доле тепла улетать в трубу и нагревает воду в системе отопления, а не воздух. Другое дело, как это реализовано в конструкции агрегата. С заводскими теплогенераторами все понятно, их производят на основании расчетов и разработок, которые выполняют целые коллективы специально нанятых людей. Что же касается изготовления самодельного котла на отработке, то это результат труда и творческой мысли нескольких человек, и как показывает практика, результат весьма успешный.

Вариант отопительного устройства без водяной рубашки: схема и принцип работы печки на отработке

Воспользуемся этими результатами и подробно рассмотрим, как сделать котел на отработке своими руками. Для этого понадобятся инструменты и приспособления:

  • аппарат ручной дуговой сварки постоянного тока (инвертор);
  • угловая шлифовальная машина с кругами отрезными по металлу;
  • дрель электрическая;
  • молоток, набор ключей и прочих слесарных инструментов, имеющихся в каждом индивидуальном хозяйстве.

Как можно понять из списка, от вас требуются два навыка: по слесарным и сварочным работам

Особенно при изготовлении самодельного котла на отработке важно умение выполнять качественные и герметичные сварочные швы. Если в этом нет уверенности, то стоит пригласить на помощь профессионального электросварщика

Теперь следует подобрать материалы для самодельного котла. Обычно, чтобы не ломать голову над изготовлением корпуса будущего теплогенератора, берут два сосуда или две трубы разных диаметров, чтобы при вставке одной в другую между ними оставался просвет 3—4 см для водяной рубашки. Поскольку работа котла связана с высокой температурой, толщина стенок труб должна быть не менее 4 мм, а лучше 6 мм.

Чтобы собрать самодельный котел на отработанном масле, сначала надо обрезать трубы на необходимую длину, она же и высота агрегата. Дополнительно понадобятся трубы меньших диаметров для патрубков, подачи воздуха и теплообменника, а также листовой металл толщиной не менее 4 мм, чтобы выполнить дверцу и крышки круглой формы. Из дополнительного оборудования понадобится приобрести маслонасос, вентилятор для нагнетания воздуха и комплект автоматики с датчиками. Когда все готово, можно приступать к сборке, изучив чертежи котла на отработанном масле.

Схематический чертеж

Здесь показана базовая версия котла, сделанного своими руками. Далее, необходимо изготовить водяную рубашку с жаротрубным теплообменником, как показано на фото ниже.

Жаротрубный теплообменник

Следующий этап – монтаж электрического вентилятора и комплекта автоматики, который будет контролировать температуру теплоносителя, управляя производительностью нагнетателя воздуха и маслонасоса. Дальше следуют испытания и установка котла в топочную.

Обвязка. Дублирование печи на отработке электрическим агрегатом

Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.

Простейшим способом обвязки котла является интеграция в гравитационную систему отопления. Несмотря на простоту, его надёжность очень высока, поскольку в этом случае отпадает потребность в циркуляционном насосе и устройствах автоматики. Тем не менее использование дополнительного оборудования позволяет ускорить доставку теплоносителя к потребителям и выровнять температуру во всех точках системы, что даёт экономию топлива и повышает комфорт. В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.

Схема обвязки котла, работающего на отработанном масле

Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном. Он позволит сбросить давление при его повышении до критического уровня. Неплохим способом обезопасить и выровнять температуру является последовательное подключение водонагревателя косвенного нагрева. Он послужит тем самым буфером, который возьмёт на себя лишнее тепло в случае избыточного роста температуры.

Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания. При уменьшении пламени горелки он будет включаться и повышать температуру воды до нужного значения. Недостатком подобного способа является увеличение длины магистрали, а также полная неработоспособность системы в случае демонтажа одного из котлов для ремонта.

Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали. К тому же фитингов, труб и арматуры при параллельном включении пойдёт намного больше, что непременно приведёт к увеличению стоимости и усложнению монтажа.

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

https://youtube.com/watch?v=mRoodjKB34o

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

  • Геккон. Производится во Владивостоке. Делают агрегаты мощностью 15, 30, 50 и 100 кВт/час. Это — водогрейные котлы, которые встраиваются в систему водяного отопления. Цены от 70 000 рулей за 15 кВт котел.

    Котлы на отработке российского производства «Геккон»

  • Тайфун. Их производит фирма «Беламос». Это теплогенераторы: нагревают воздух. Есть два варианта — Тайфун ТМ 15 и ТГМ 300, выдают 20-30 кВт/час (цена: 45 000 рублей и 65 000 рублей соответственно).
  • Елочка-Турбо, есть на 15 кВт, есть на 30 кВт. Эти установки нагревают воздух, но есть возможность сделать водяную рубашку.
  • Печи «Тепламос» мощностью от 5 кВт/час до 50 кВт/час. Относятся к разряду тепловых пушек (греют воздух). Начинают работу с электроразогрева плазменной чаши, по достижении нужной температуры начинается подача топлива и включается принудительная подача воздуха в зону горения. Цена этих установок — от 30 000 руб за агрегат мощностью 5-15 кВт.

Особенности отопительных конструкций на «отработке»

Приборы, которые описаны в данной статье, в народе часто именуют чудо-печками, ведь для их работы используются отработанные масла (моторные, трансмиссионные), которые стоят очень мало. Благодаря этому, эксплуатация подобного рода печей обходится дешево. Еще чудо-печки, которые нас интересуют, не будут функционировать на бензине, дизтопливе, керосине и прочих легко воспламеняемых смесях.

Приборы на «отработке» отапливают помещения путем непосредственного нагрева воздуха, который в них находится. С конструктивной точки зрения, такой агрегат – это два отсека горения. В отсеке No1 сжигается применяемое масло, вследствие чего образуются горючие пары. После этого пары подаются в отсек No2, где смешиваются с воздухом и, имея достаточно высокую температуру, быстро сгорают, из-за чего выделяются большие объемы тепловой энергии.

В большинстве случаев оба отсека соединятся между собой при помощи трубы

Важно, чтобы в последней были просверлены отверстия диаметром около 10-ти миллиметров – через них воздух будет поступать в отсек No2 для смешивания с горючими парами

Ниже приведены основные преимущества агрегатов на «отработке».

  1. Они достаточно безопасны, поскольку сгорают в данном случае пары масла, а не само отработанное масло.
  2. Такую печь вполне можно сделать своими руками, используя для этого дешевые и доступные материалы.
  3. Наконец, такие приборы легко устанавливать и использовать, что не может не радовать.

Но есть и некоторые минусы, о которых должен знать каждый, кто планирует самостоятельное изготовление чудо-печки.

  1. Для хранения отработанного масла должно использоваться исключительно теплое помещение. При минусовой температуре оно попросту замерзнет и лишится всех своих свойств.
  2. Кроме того, это масло должно быть специально профильтрованным. Запрещается применять простую загрязненую «отработку» с автомобильных сервисов. Очистить загрязненное масло в домашних условиях почти что невозможно.

Печь на отработанном масле: эксплуатация

Перед тем, как приобретать подобную конструкцию, рекомендуется понять принцип работы. Независимо от того заводская установка или сделанная своими руками, функционирование будет одинаковым:

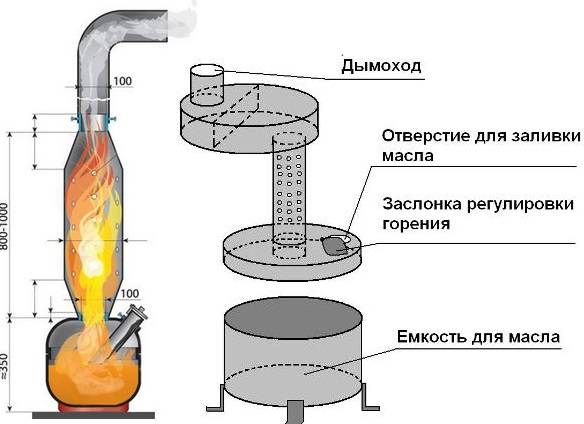

  • устройство состоит из нескольких бачков – верхнего и нижнего, которые соединены трубой с перфорацией;
  • форма бачков зачастую представлена цилиндром или прямоугольником;
  • конструкция такова, что верхняя емкость немного смещена относительно нижней емкости;
  • в устройстве присутствует дымоход, камера дожигания, заслонка, ножки, а также форсунка, в комплекте может идти пульт управления и инструкция;
  • работает за счет пиролизного сжигания тяжелого топлива – нижний резервуар заполняется смесью наполовину, затем происходит розжиг с помощью бензина или растворителя;
  • бензин горит, топливо нагревается, поднимается вверх с парами, начинается подача тепла.

Эффективность процесса можно регулировать заслонкой, расход масла при функционировании этого безопасного агрегата составляет 2 литра в час при максимальном нагреве и 0,5 литра в час при поддержании температуры.


Фото: Печь на отработке

Как топить отработанным маслом

Чтобы во время эксплуатации не возникло чрезвычайных ситуаций, рекомендуется соблюдать все меры предосторожности во время топки установки. Например, нельзя оставлять изделие на сквозняке, а также нежелательно устанавливать рядом с устройством другие предметы

Мнение эксперта

Игорь Лебедев

Задать вопрос

Важно! При несоблюдении правил во время топки конденсат, образовавшийся от испарения, может попасть вниз. Установка, работающая на масляной смеси, в таком случае может прийти в неисправность из-за образования взрывной смеси внутри емкости

Для топлива желательно использовать только техническую смесь, агрегат нагревается за 5 минут. В нижний резервуар заливают жидкость на 2/3 бака, затем доливают немного бензина или растворителя 20-30 грамм. С помощью проволоки и фитиля аккуратно поджигают смесь и ждут, пока она разогреется. Принцип работы подразумевает образование устойчивого пламени, которое подпитывается кислородом. В вариантах с поддувом регулировка интенсивности горения происходит быстрее.

Не пропустите: Дровница для дачи и бани: виды конструкций, пошаговая инструкция, лучшие примеры на фото

Отопительные устройства отлично подходят для гаража, для теплиц, для дома, для автосервиса. В продаже существуют и промышленные варианты, которые используют для отопления производственных помещений и просторных складов. Самые эффективные схемы устройств позволяют нагреть помещение до комфортной температуры за небольшой промежуток времени.

Печь для небольших помещений

Одним из таких решений стали печи на отработанном моторном или промышленном масле. Его можно найти в любых количествах в автопарках, на СТО и в индустриальных производствах. Стоимость такого сырья будет минимальна или оно может достаться бесплатно.

По своим свойствам и принципу использования отработанное масло ничем не уступает электрическим нагревателям по мощности. При этом необходимо знать, что отработанное масло для таких целей должно быть предварительно очищено от всех примесей.

Самостоятельно сделать это нельзя, поэтому стоит прибегнуть к покупному варианту уже очищенного масла, которое в любом случае будет весьма недорогим. К тому же неочищенное масло напрямую влияет на безопасность прибора. В нем может находиться спирт или вода, которые нагреются при высоких температурах и могут привести к взрыву и возгоранию.

При использовании такого топлива, важно знать, что оно боится холода. Если оно приобретается в больших количествах стоит позаботиться о месте его хранения в зимний период

К тому же использование печи на таком масле – отличный экономичный вариант обогрева небольших помещений – подсобки, гаража, особенно для работы в холодное время года.

Печи для обогрева существуют нескольких видов:

  • Печи на отработанном масле.
  • Печи на отработанном масле с водяным контуром.
  • Печи-камины.

Последние два вариант можно использовать в более широких целях, для обогрева дачи или небольшого загородного дома. Особенно удобно их применений для двухэтажных строений. Принцип работы таких печей заключается в прямом нагревании воздуха, который уходит вверх, становясь легче. Неудобство заключается в обогреве уж слишком больших помещений более 100 квадратных метров – тепло распределяется не эффективно и довольно медленно. В автосервисах, частных мастерских целесообразно использование печей на отработке с водяным контуром, доступ к маслу есть практически в неограниченном количестве.

Сегодня использование таких приспособлений для обогрева растет быстрыми темпами. Их изготовление поставлено на поток, как частными мастерами, которые постоянно дорабатывают свои конструкции, так и целыми заводами.

Основное преимущество, которое говорит в пользу применения печей – простота конструкции и экономичность, а также несложный принцип работы.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

  • объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
  • считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
  • соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

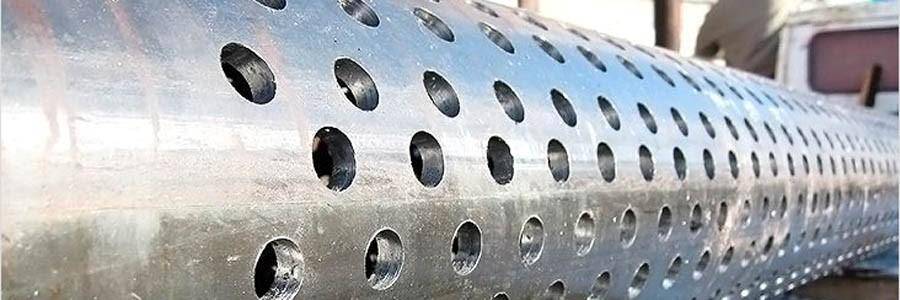

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Основные виды

В принципе, домашний мастер может изготовить подобную конструкцию из:

  • из металлических листов или газового баллона;
  • конструкция, в которой масло поступает по каплям;
  • агрегат со вспомогательным наддувом.

Самым простым вариантом является использование газового баллона (детальнее эту конструкцию мы рассмотрим несколько позже), толстых стальных листов или же металлических труб большого сечения. Сложнее соорудить печь, предусматривающую дополнительный наддув воздуха – здесь, помимо всего прочего, потребуется установка вентилятора для того, чтобы подавать воздух на отсек No2, в котором происходит сгорание паров топлива.

Благодаря вентилятору, топливная смесь будет сгорать более эффективно, а выработанное тепло будет равномерно и быстро распространяться по отапливаемому помещению. Подобные конструкции подходят для гаражей, которые нужно нагреть как можно оперативнее.

Агрегат с капельной подачей топлива крайне непросто изготовить собственноручно. Для этого нужны чертежи, сделанные профессионально (их можно отыскать в соответствующей литературе или в Сети), а также соответствующие знания в области отопительного оборудования на отработанном масле. Но если все сделать правильно, то можно будет обзавестись небольшим, экономным и поистине функциональным прибором, с помощью которого можно обогревать теплицу, гараж и прочее.

Печь капельного типа


Фото: Печь на отработке капельного типа

Стабильную и безопасную работу позволит обеспечить капельная подача отработанного масла. Их изготавливают из старых баллонов, а также металлических листов. Изделие делается по типу закрытого горения, так как в открытом исполнении топливо может воспламениться, что приведет к опасной ситуации.

Конструкция схожа с обычной установкой на отработке, только сверху монтируется небольшой резервуар, который подает ресурс капельно. Тепловая мощность устройства не превышает 12-14 кВт, а теплоотдача повышается за счет своевременной подачи жидкости.

Техническая характеристика отработки

Масло — это углеводородное сырьё, из которого извлекается бесплатная энергия. Раньше его вынуждены были утилизировать, а это дополнительные расходы для предприятий: транспортные затраты, экологические штрафы и сборы. Иногда отработанный материал просто сбрасывался на почву и в водоёмы, что существенно вредило окружающей среде.

Сначала машинное масло смешивали с соляркой, применяемой для обогрева помещения. Результат был впечатляющим. Затем стали использовать как основное топливное средство.

При обогреве на отработанном масле не всегда одинаковый КПД, но он напрямую зависит от состава и происхождения топлива. КПД характеризуется такими параметрами:

  • плотностью, определяющей удельный запас энергии;
  • вязкостью, влияющей на эффективность;
  • температурой воспламенения и застывания при отрицательных температурах воздуха;
  • зольностью (содержанием твёрдых несгораемых составляющих, остающихся в виде нагара);
  • наличием в своём составе воды, а также других веществ (горючего, кислот, тосолов, присадок, щелочей и т. д. ).

Как уже говорилось выше, извлекать тепло можно из любого масла. Чаще других используются продукты нефтепереработки:

  • моторное масло (применяется в двигателях внутреннего сгорания);
  • индустриальное (смазываются различные механизмы);
  • компрессорное (в холодильных установках, компрессорах);
  • энергетическое (диэлектрик, применяющийся в конденсаторах, трансформаторах).


Из всех видов машинное сырьё является самым приемлемым топливом. Его могут предоставить СТО и гаражные кооперативы, собирающие отработку с двигателей автомобилей. Сливают также масло, которое применялось техникой сельского хозяйства, в лодках и кораблях.

Пользователи приборов, за неимением достаточного количества своего топлива, прибегают к закупке горючего у поставщиков, которые, в свою очередь, скупают и подвергают его процессу обработки. Затем энергоносители транспортируются при помощи масловозов и закачиваются в специальные резервуары, предоставляемые бесплатно в аренду.

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.

Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

  • беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
  • убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
  • с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
  • достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Инструкция по изготовлению печи на отработке с чертежом

За основу примем приведенный ниже чертеж.

Потребуется:

  • сталь листовая 4 мм и 6 мм (размеры листов зависят от выбранных габаритов печи, уточняем по чертежу), труба стальная диаметром 100 мм и длиной 400 мм;
  • болгарка с диском для резки металла;
  • сварочный аппарат;
  • сверла по металлу и дрель;
  • листогибочный станок или другое приспособление, позволяющее сгибать лист в цилиндр;
  • шпильки или болты с резьбой не менее М12, соответствующие гайки и шайбы.

Последовательность действий:

  1. Раскрой деталей. Вырезаем элементы согласно приведенным на чертеже размерам. Для колец используют полосы, ширина которых равна высоте кольца, длина – длине окружности с запасом на сваривание. Например, для кольца с диаметром 352 мм и высотой 60 мм потребуется полоса 60х1105 мм. Запас на сваривание – 1…1,5 см, возможна сварка встык.
  2. В готовых деталях вырезаются отверстия соответствующего размера и формы. Учитываем допуски деталей – лучше примерить размер отверстия «по месту». Отверстия в трубе просверливаются исходя из планируемой интенсивности горения и условия прочности: чем больше отверстий, тем сильнее тяга, но тем менее прочна труба. Обычно сверлят отверстия с шагом 7…10 см.
  3. Собираем вначале два блока – топливную камеру и камеру дожига, потом скрепляем их с трубой. При этом для сохранения возможности разборки не используем сварку, лишь плотно вставляем детали одна в другую! Для подгонки можно подшлифовать или немного подрезать края.
  4. В последнюю очередь приваривают ножки и крепят по месту задвижки и крышки – обязательно на болтовые соединения, чтобы был доступ к емкостям для очистки. Желательно также вварить распорки между топливным баком и камерой дожига. Для распорок можно использовать арматуру или любой подходящий пруток.
  5. Устанавливают дымоход и скрепляют его с конструкцией болтовыми или шпилечными соединениями.

Ниже приведен другой вариант схемы и чертежей печи на отработке своими руками. Здесь использованы также цилиндрические отсеки, но оси цилиндров развернуты параллельно земле.

В этом видео показана сборка такой печи и процесс ее эксплуатации.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
