Телевизионная розетка: как производится установка розетки под телевизор

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости. Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления. Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
сигнал устойчив;
разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

На какой высоте располагать розетки для телевизора в разных комнатах

Если модель телевизора пока неизвестна, то высота розеток от пола принимается 140 см.

Минимальный комплект обычно состоит из:

• розетки ТВ;
• RJ45 для подключения интернета;
• двух силовых розеток на 220 В.

Расчет точки расположения и состава розеточного узла может отличаться для разных комнат дома.

В спальне

Где поставить телевизор в спальне, можно выяснить опытным путем: лечь, закрыть глаза, открыть и посмотреть на выбранное место. Центр экрана стараются установить там, куда смотреть наиболее комфортно. Обычно получается, что просматривать передачи и управлять аппаратурой удобней при высоте размещения 1,5-1,6 м.

Для последующей тонкой настройки положения ТВ применяют регулируемые конструкции кронштейна.

Чтобы телевизор хорошо вписался в интерьер, используют разные приемы:

• встраивание ТВ в мебель;
• дополнительные рамки, например, имитация картины;
• отделка места расположения камнем, контрастными обоями, декоративной штукатуркой.

В зависимости от декора можно разными способами замаскировать розеточные узлы и провода.

На кухне

Чтобы правильно сделать розеточные узлы на небольшой кухне, месторасположение телевизора выбирают с учетом следующих нюансов.

1. Наблюдать ТВ картинку стоя при приготовлении блюд лучше, если центр устройства находится на уровне 1,7-1,75 м.
2. ЖК монитор сильно затемняется при изменении угла просмотра в вертикальной плоскости, а по горизонтали наоборот — можно широко менять угол без явного изменения контрастности.
3. Если требуется поворачивать ТВ приемник, то расстояние до стены нужно оставить больше и не перекрывать поворот другими вещами.

Важно! В соответствии с Правилами устройства электроустановок штепсельные разъемы и выключатели не могут располагаться ближе 0,5 м от газопровода. Кроме того, нужные для ТВ розетки не должны стоять близко к нагревающим приборам и технике, которая способна наводить помехи.

В гостиной

Расположение розеток для телевизора в гостиной часто отличается от других комнат розеточной схемой. Многие пользователи предпочитают делать в таких помещениях мультимедийные комплексы — домашние кинотеатры и музыкальные центры.

Для подключения всех задействованных устройств количество элементов увеличивается. Могут понадобиться розетки для:

• 220 В (по числу аппаратуры);
• интернет;
• ТВ;
• мультимедиа (с разными видами штекеров, разъемов, кабелей).

Чтобы спрятать провода и розетки, и при этом сэкономить, удобно сделать кабельный вывод. Промышленность выпускает такие изделия разного дизайна и конструкций, позволяющих аккуратно и незаметно разместить коммуникации сзади ТВ приемника и других устройств.

Главные отличия антенных кабелей

Для качественной установки и подсоединения мало приобрести подходящие телевизионные розетки. Здесь не обойтись без антенного коаксиального кабеля, имеющего особенное строение. Он состоит из:

• Одной жилы, которая передает телевизионный сигнал.
• Защитного экрана, который служит в качестве барьера и глушит окружающие электромагнитные поля.

Обычно это белый или черный провод круглого сечения с изоляцией из ПВХ. Название этого кабеля РК-75. Кабель имеет волновое сопротивление 75 Ом. При скрытой схеме монтажа, цвет изоляции никакой роли не играет. Не смотря на то, что сам провод толстый и упругий, он имеет достаточно тонкий слой изоляции. Двойная роль экрана заключается в защите от электромагнитных помех и в предотвращении излучения чувствительных высокочастотных сигналов.

Для укладки под штукатуркой или другими отделочными материалами, подойдут такие марки кабеля, как SAT 50, RG 6 и RG 11.

Обзор коаксиальных кабелей для телевизора видео смотрите ниже:

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

Сплиттер на 2 ТВ

Сплиттер на 3 ТВ

Сплиттер на 4 ТВ

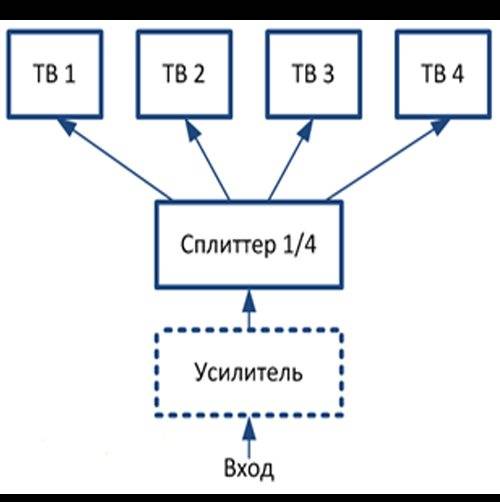

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

• Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
• Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
• Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Инструкция по подключению розетки

1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

1. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

• розетка внешняя накладывающаяся;
• закрытого монтажа;
• розетка телевизионная проходная.

Подключение розетки

Непосредственное подключение розетки при монтаже в гипсокартоне выполняется сразу же. Если монтажная коробка закреплена с помощью строительного раствора, то придется подождать 2-3 дня. Очередность дальнейших действий выглядит следующим образом:

• укорачивание выступающего кабель;
• зачистка концов токопроводящих жил;
• прикручивание проводов к клеммам розетки;
• установка розетки;
• фиксация декоративной рамки.

Выступающий из подрозетника хвостик провода слишком длинный, поэтому его потребуется подрезать. Нужно оставить такую длину, чтобы при складывании ее удалось спрятать в оставшемся пространстве коробки. Концы проводов очищаются от изоляции. При отсутствии специального инструмента это можно сделать монтажным ножом, стараясь не повредить токопроводящую жилу. В инструкции к розетке рекомендуют делать зачистку на глину 10-15 мм.

Степень зачистки проводов

Чтобы правильно подключить провода к клеммам розетки нужно отделить жилу заземления, если она имеется. Фаза и ноль имеют одноцветную изоляцию, а заземление двухцветную. Питающие жилы присоединяются к боковым клеммам. Заземление идет по центру.

Электромонтаж

На следующем этапе нужно аккуратно сложить провода, чтобы поставить розетку в установочную коробку. Далее применяя отвертку нужно прикрутить ее к подрозетнику с помощью шурупов. Также возможна фиксация распорными лапками. Они располагаются по бокам розетки. Чем больше их закручивать, тем шире они раздвигаются и обеспечивают жесткость фиксации.

Крепление к подрозетнику

После закрепления розетки нужно защелкнуть ее рамку. В том случае если ее нет, то прикрутить накладную панель. Она удерживается одним винтом по центру между отверстиями для вилок.

Тонкости подключения блока розеток

Когда подключается двойная, тройная или блок розеток, то потребуется провести параллельное подсоединение. Для этого врезаются небольшие отрезки проводов размером по 15 см. Их концы зачищаются от изоляции. Такие отрезки применяются для соединения клемм розеток. В продаже можно встретить специальные блоки сразу соединенные между собой.

Соединение блока

Подключение кабеля без ТВ розетки

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

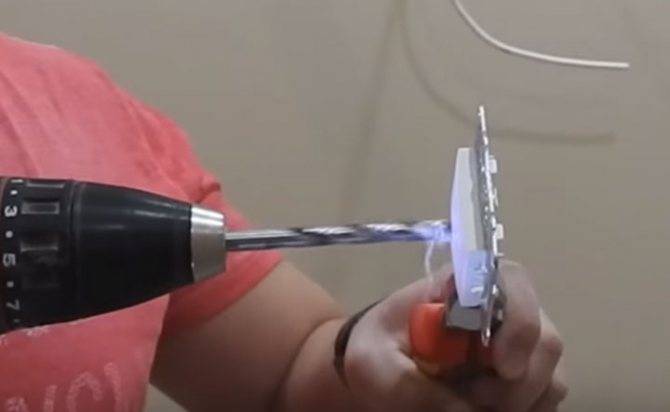

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Как влияет помещение на расположение телевизора

На какой высоте от пола вешать телевизор зависит не только от параметров техники, но и от помещения, где она расположена. Существуют некоторые рекомендации по размещению TV в зале, гостиной, спальне, кухне. Разберем их подробнее.

Установка в гостиной

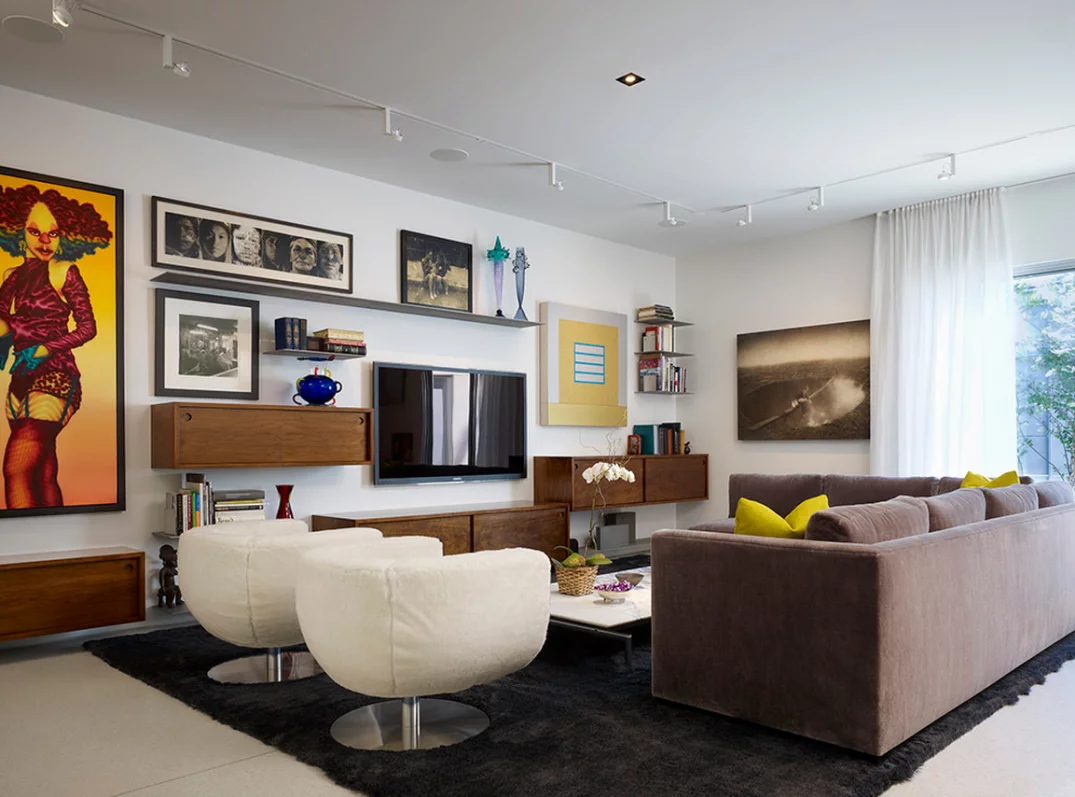

Гостиная или зал – комната общего пользования, где чаще всего домочадцы проводят досуг, устраивают праздничные мероприятия, встречают гостей. Высота расположения телевизора зависит от параметров мебели. Если диваны, с которых ведется просмотр, имеют классическую высоту, то стоит закрепить технику на уровне в 70-175 см от мола.

Исключение, гостиная, оформленная в японском стиле, где сидячие места – невысокие подушки на полу. В таком варианте и техника располагается низко, буквально на расстоянии в 10-15 см.

Совет. Если гости и стилистика постоянно меняется, можно установить. TV на специальный подвижный кронштейн. К примеру, подставка ND AVA 1500-60-1P регулирует высоту в диапазоне 50 см. Так вопрос, на каком расстоянии от пола вешать телевизор в гостиной уйдет на второй план.

Установка техники в спальне

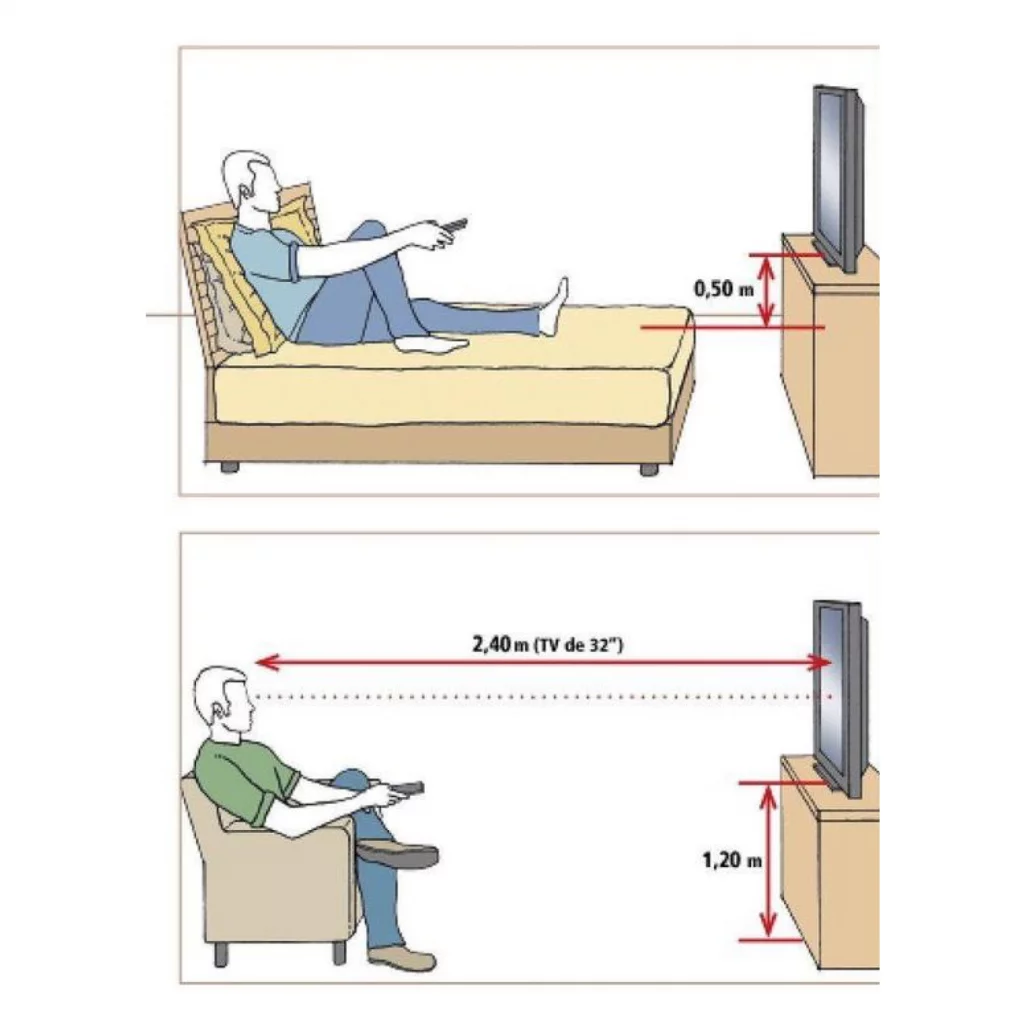

Оптимальная высота телевизора на стене в спальне зависит от габаритов самого помещения и от расположения кровати, с которой осуществляется просмотр. Чаще всего технику располагают на противоположной поверхности. Уровень зависит от высоты мебели.

Если человек смотрит ТВ лежа, то стоит расположить экран параллельно мебели, чтобы центр экрана попал на уровень глаз. Стоит учитывать, что ЖК панели придется немного нагнуть, примерно на 30 ⁰, чтобы получить максимально удобный угол обзора.

В спальне также стоит отдать предпочтение регулируемым кронштейнам. Это позволит не делать новых отверстий в стене, чтобы передвинуть технику.

Выдвижные кронштейны для спальни

Современное решение для расположения телевизора в небольшой или наоборот очень просторной спальне – над изголовьем кровати. Для этого используются специальные выдвижные кронштейны, которые в развернутом виде располагают экран напротив глаз в положении лежа на спине.

Тут важно учитывать качество крепежей. Устанавливать так технику можно только тогда, когда вы полностью уверены, что шурупы не открутятся и механизмы не выйдут из строя

Также при наличии детей такой способ не рекомендован. Малыши могут играть с крепежами и испортить их.

Кухонное расположение ТВ

На кухне важно учитывать не только расстояние до техники, высоту, но и нахождение других бытовых приборов. Нельзя устанавливать TV близко к радиаторам отопления, газовой плите или другим нагревательным элементом

Там слишком жарко и телевизор быстро придет в негодность. Также стоит обходить стороной установку возле мойки, раковины, другого источника воды. Повышенная влажность – враг цифровой технике.

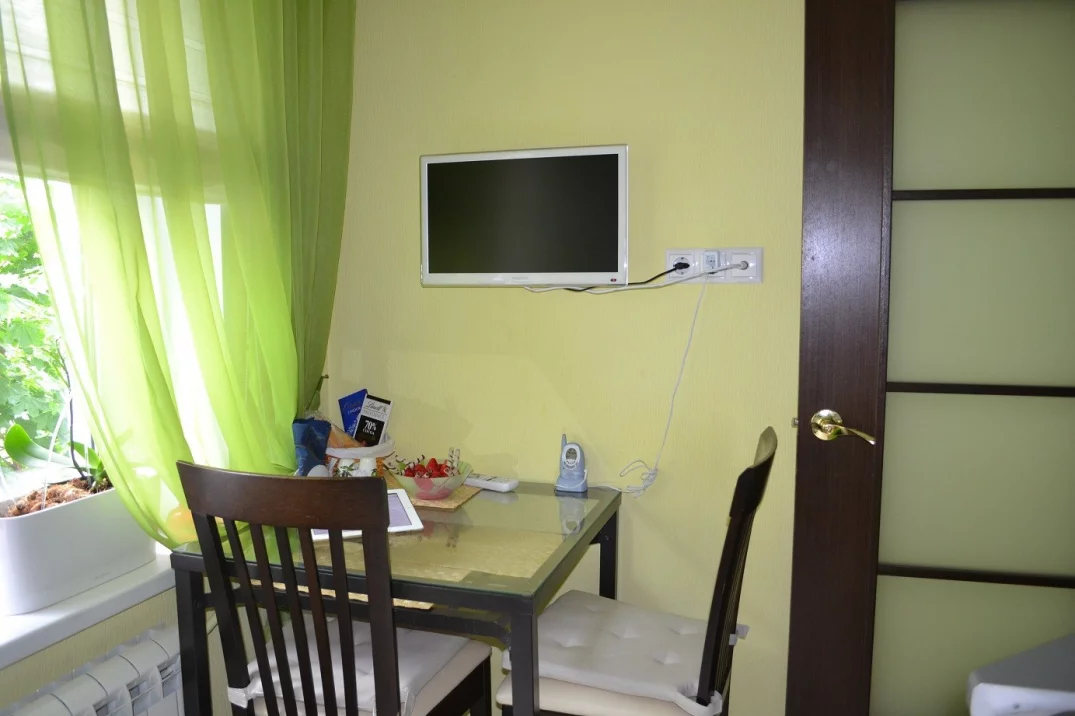

Чаще всего на маленьких кухнях, где в одно время находится не больше 2 человек, телевизор устанавливают для фона. На нем включают сериалы или музыкальные каналы. В таком варианте часто устанавливают TV на отдельной тумбочке или на холодильнике.

Крепление к стене возможно в больших помещениях, типа столовой. Там уже стоит учитывать дальность от обеденного стола, высоту стульев, диванов. И соблюдать общие правила размещения экрана по уровню глаз смотрящего.

Установка TV в детской

Не все родители приветствуют наличие техники в детской комнате, но все же часто устанавливают там телевизор

При его монтаже важно учитывать возраст, рост ребенка, его подвижность. Стоит поставить ТВ так, чтобы был хороший обзор с любой точки: пол, кровать, кресло

Часто технику располагают в углу с подвижным кронштейном.

Как нельзя располагать TV

В любой комнате при выборе, на какой высоте повесить телевизор на стену, важно помнить про запреты. Они созданы для защиты здоровья человека, чтобы во время просмотра не получить сильную головную боль или не снижать зрение

К основным относят:

• Во время просмотра нельзя запрокидывать голову. Это приводит к слишком большой нагрузке на шею.
• Минимальная дистанция до экрана 20-40 см для телевизоров до 100 см. Чем больше диагональ, тем дальше должна располагаться техника.
• Не стоит располагать TV сбоку от рабочего стола. Человек будет постоянно отвлекаться и коситься в сторону работающей технике. Это приведет к снижению зрения.

Совет. Не стоит ставить технику в уже готовую нишу. Это удобно с точки зрения быстроты монтажа, но не правильно по высоте. Если хотите расположить TV в мебели, купите стенку или тумбу на заказ, где укажите высоту полочки для монитора.
Мы в Telegram

• 60

Монтаж розетки “Шнайдер”

Французская компания “Шнайдер” получила популярность из-за:

1. Наличия в приборах специальных направляющих, исключающих короткое замыкание.
2. Цветовой маркировки, позволяющей не перепутать фазы.
3. Указания параметров и схемы монтажа прямо на корпусе прибора.
4. Регулируемого светодиодного подсвечивания.
5. Незакрученных винтов, которые экономят время.
6. Наличия арочной шайбы.
7. Функций зацепа корпуса.

Чтобы подсоединить ТВ-розетку «Шнайдер», следует:

1. Оголить медную жилу внутреннего проводника ТВ-кабеля. Для этого зачистите конец кабеля.
2. Из внешнего проводника (металлической оплетки) сделайте скрутку. Для этого срежьте фольгу.
3. Заведите кабель в металлическую скобу розетки и закрепите болтом медную жилу, а скрутку зафиксируйте на болт, удерживающий скобу.
4. Закрепите розетку в подрозетнике, помогая отверткой.
5. Уберите с передней стороны розетки фиксирующую крышку и закрутите болты, закрепляя розетку в подрозетнике.
6. Соберите розетку, устанавливая пластиковые детали.

Высота розеток для телевизора в зале и спальне

Первая группа розеток устанавливается на высоте 30 см от пола. Это розетки за тумбой для подключения различной техники: DVD плеера, аудио колонок, усилителя мощности звука и т. д.

Вторая группа розеток служат для подключения самого телевизора, и устанавливается она непосредственно за самим ТВ. Ну а поскольку телевизор в зале устанавливается на высоте 70-120 см от пола, то и монтаж розеток производится примерно на такой же высоте, сразу же за панелью, чтобы их не было видно.

В спальне высота установки телевизора от пола чуть больше и составляет 120-130 см. Связано это с тем, что в спальне смотрят телевизор с кровати, то есть, уже используется небольшой подъем.

При этом целесообразно заметить, что все данные параметры абсолютно индивидуальны. Главное чтобы после установки ТВ его было максимально удобно смотреть для глаз.

Оптимальная высота размещения

Не всегда получается заранее все просчитать при работе с электропроводкой под телевизор, тем более он может сломаться, и вы будете приобретать другой, отличный по своей конструкции от прежнего. Специально для таких ситуаций был разработан универсальный подход выбора высоты размещения розетки.

Согласно этому методу, оптимальная высота размещения розетки для вашего ТВ составляет около 130-140 сантиметров от пола. Эти данные, как правило, используются в тех помещениях, в которых просмотр телевизора осуществляется сидя.

Откуда взяты эти цифры и как самостоятельно рассчитать на какой высоте делать розетку для телевизора будет рассказано ниже, также будет предоставлена формула, применяющаяся при расчетах.

Как рассчитать высоту розетки для телевизора по формуле

Основным критерием для правильного местоположения розетки под телевизор является непосредственно размещение самого телевизора. При этом не нужно забывать, что телевизор должен располагаться под прямым градусом от глаз смотрящего. Если принять ваш взгляд за линию, то плоскость экрана телевизора должна находиться под углом в 90 градусов к этой воображаемой линии.

Расположение телевизора в гостиной рекомендуется на уровне от 120 сантиметров от пола. Именно на этом уровне находятся глаза человека, сидящего на диване или на кресле.

На изображении ниже можно увидеть как правильно установить розетку: по вертикальной оси, ближе к верхнему краю корпуса. Результат был получен с помощью простых математических вычислений.

Самой популярной диагональю современного телевизора считается диагональ 32 дюйма, высота диагонали такого телевизора около 40 сантиметров. Это самый маленький дисплей, меньше не покупают, только больше. Для своих расчетов мы берем высоту телевизора, берем высоту устанавливаемой розетки, которая вместе с пластмассовой рамкой составляет 8 сантиметров. Далее используем формулу.

Если телевизор расположен на высоте 120 сантиметров от пола, то получается следующее решение: 120+40/2-8=132. Все размеры округлены для большей наглядности.

Если же использовать в формуле точные цифры, то в результате розетка будет на 4 сантиметра ниже верхнего края дисплея взятого в пример телевизора, поэтому она не будет заметной даже если смотреть телевизор стоя.

Даже не прибегая к математике можно установить розетку на высоте 140 сантиметров, в таком случае она все равно будет скрыта корпусом телевизора, а за счет регулируемых кронштейнов всегда можно немного изменить положение и высоту телевизора.

Вывод следующий: если знаем параметры телевизора – рассчитываем все по формуле, если не знаем – монтируем розетку на высоте 140 сантиметров от пола.

На изображении выше можно увидеть прекрасный вариант расположения розетки: она утоплена в стену. Если ваша стена и наличие необходимых инструментов позволяют это сделать – это будет наилучшим расположением. Больше высота розеток для телевизора не вызовет у вас затруднений.

Друзья хочу отметить, подбирая высоту установки розеток для телевизора нет четких норм или правил. В этом вопросе в каждом конкретном случае нужен индивидуальный подход, все зависит от диагонали TV, размера мебели, высоты потолков и т.п. В этой статье даны лишь рекомендации, опираясь на которые вы сможете сделать правильный выбор.

Похожие материалы на сайте:

• Где разместить выключатель освещения
• Оставлять ли зарядное устройство в розетке
• Как запитать вытяжку от розетки

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

• одиночные;
• оконечные;
• проходные.

Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

• Legrand: Valena, Etika, Celian, Galea Life;
• GIRA: SYSTEM 55, Е 22, F100;
• Schneider Electric: Sedna, Glossa, Odace, Unica;
• IEK: Кварта

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Установка

Современные интерьеры не принимают «видимые» провода – их принято прятать как можно надежнее. Спрятать кабель в стене поможет инструкция по установке ТВ розеток – это значительно улучшит оформление.

В первую очередь, нужно провести сам кабель до планируемого месторасположения телевизора, с небольшим запасом. Старайтесь избегать силовых проводов – они будут наводить помехи на сигнал. После, подготовьте антенный кабель. Для этого уберите немного внешней изоляции, сместите медную оплетку и заверните фольгу. Последняя, в итоге, должна закрыть медную часть.

• Какой кабель выбрать для подключения розеток: расчет сечения, особенности укладки и советы по выбору производителя. 145 фото розеток и варианты их подключения

• Конструкция перекрестного выключателя: особенности применения и советы как выбрать перекрестный выключатель. 150 фото идей использования

• Как подключить трехклавишный выключатель — схема подключения и советы по выбору выключателя. 125 фото и видео инструкция подсоединения выключателя своими руками

Центральная жила также должна быть без изоляции. Дальнейшие действия по монтажу ТВ розетки своими руками зависит от выбранной модели. Некоторые производители оснащают изделия фиксирующейся крышкой. На других вы встретите специальные петли, которые фиксируют кабель вместе с центральной жилой. Сборка готова, останется только закрепить.

Общие рекомендации по расположению розеток при подвесе ТВ на стену

Чтобы правильно сделать розетки для телевизора на стену, нужно придерживаться следующих условий. Для безопасной работы устройств нельзя нарушать базовые ограничения, которые определяются Правилами устройства электроустановок.

1. Расположение разъемов и кабельных трасс не должно мешать последующей установке ТВ приемника. Нужно оставить место для удобного крепления кронштейнов.
2. Соединительные коробки, разъемы, кабели и провода должны быть скрыты полностью. Прижатый к стене современный тонкий телевизор без свисающих коммуникаций хорошо вписывается в дизайн комнаты и смотрится, как картина.
3. Для каждого помещения, где планируется ТВ приемник, розеточный узел должен соответствовать функционалу устройства. Позже аккуратно подвести дополнительный кабель будет сложно, а лишние узлы — дополнительные затраты.
4. Необходимо обеспечить легкий доступ к соединениям, чтобы без усилий выполнять подключения. К тому же, со временем детали соединений изнашиваются и загрязняются. Может потребоваться ремонт и замена каких-то элементов.
