Подключение проходного выключателя с двух и с трех мест: разбор схем + инструктаж по установке

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Порядок подключения

Установка проходного выключателя не является слишком сложной задачей. Сделать это почти так же просто, как и установить обычные устройства коммутации.

Последовательность подготовительных действий, которые необходимо сделать при его монтаже, такая же, как и при установке любых элементов электрической проводки:

  • Как правило, прокладка проводов для монтажа любых элементов проводки осуществляется в ходе масштабных ремонтных работ, включающих в себя укладку кабелей в штробах, а также подготовку и установку монтажных коробок для выключателей. Чтобы обеспечить надежное подключение контактов устройства к проводам они должны выступать за край коробки как минимум на 60 мм.
  • Если работы по прокладке проводов и монтажу установочных коробок уже были проведены, то следует подготовить их к установке выключателей. Для этого нужно освободить концы всех проводов (их количество зависит от конструкции выключателя) от изоляции на 50-150 см.
  • Первое, что следует сделать – это отключить напряжение на элементах электрической проводки при помощи автоматического выключателя, установленного на входе в квартиру. Перед тем, как приступать к выполнению любых действий с элементами электрической проводки, необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки или тестера.
  • Провода подсоединяются к клеммам с использованием маркировки, нанесенной на корпус изделия. При этом входящий провод обозначается буквой L (L1 и L2 если выключатель двухклавишный), а выходящие – стрелками. Иногда на заднюю часть корпуса наносится схема подключения. Порядок присоединения проводов не имеет особого значения, это можно сделать в любом порядке.

  • Рабочая часть выключателя вставляется в коробку и фиксируется при помощи раздвижных лавок или зажимов.
  • Выполняется монтаж пластиковой рамки на лицевую часть устройства.
  • Устанавливается клавиша (или клавиши).
  • На последнем этапе необходимо сделать контрольное включение каждого устройства чтобы убедиться в работоспособности схемы.

Подключение проходного переключателя

Перед тем, как сделать проходной выключатель в одной из комнат, нужно обратить внимание на следующие важные моменты:

  1. Подключение такого переключателя требует наличия трехжильного силового кабеля ВВГнг-Ls 3*1,5 или NYM 3*1.5мм².
  2. Сам прибор должен быть соответствующего типа. На стандартных выключателях схема работать не будет. Поэтому во время покупки конструкции проверьте количество контактов с тыльной стороны устройства: стандартные конструкции с одной клавишей оборудованы 2 клеммами (вход и выход из цепи), а маршевые — 3 (1 клемма сверху и 2 снизу).

Теперь рассмотрим, как подключить проходной выключатель по схеме управления светом из 2-х мест. Первым шагом выполняется установка прибора в подрозетнике. Для этого нужно аккуратно снять накладные рамки конструкции и саму клавишу, это поможет увидеть расположение контактных клемм. Затем определяют общее звено среди них. Многие производители размещают схему проходных выключателей непосредственно на изделиях.

Если электрической схемы нет, то можно воспользоваться специальным тестером, который поможет прозвонить цепь. Нужно поочередно пройтись по всем контактам и остановиться на том, на котором прибор покажет «0» и будет издавать длительный звук. Это и будет общая клемма, к которой подключается фаза с кабелем питания. К остальным звеньям подводят оставшиеся 2 провода. Очередность здесь значения не имеет. После этого на переключатель возвращают клавишу и рамку и закрепляют в коробке под розетку.

С выключателем, который будет располагаться в другом конце помещения, проводят точно такую же процедуру.

Подключение проходного выключателя на три точки

Для регулировки выключателем из трех мест, к двум выключателям добавляем перекрестный (крестовой) переключатель. От ранее описанных  отличается он наличием двух входов и двух выходов.  Переключает он сразу пару контактов. Схему подключения , смотрите на рисунке. Если разобрались с тем, что было выше, понять эту не составит труда.

Схема подключения с трех точек

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трех контактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трех контактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если необходима схема на четыре, пять и боле точек, то отличие только в количестве перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда два — в  начале и в  конце цепи. Все остальные — перекрестные переключатели.

Подключения проходных выключателей на 5 точек

Если убрать один «перекрестник»,  получается схема управления из четырех точек. Добавите еще — будет уже схема на 6 точек управления.

Посмотрите еще это видео.

Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Смотрите это видео на YouTube

Схема подключения

Для того чтобы смонтировать осветительную систему, которая будет включаться из трех разных мест, надо знать, каким образом она создается. Сначала подаем схему, которая определяет последовательность подключения 3 проходных выключателей.

Схема подключения трех проходных выключателей

Выключатель с тремя точками управления проходной

На этой схеме используются одноклавишные проходные выключатели. При этом первый и третий приборы идентичны. Второе устройство является перекрестным. Оно несколько отличается от первого и третьего, и об его особенностях будет указано ниже.

И так, схема показывает, что к проходным выключателям подключается только фазный провод. Он идет до первого проходного выключателя. Первый и третий устройства имеют по три контакта.

Если это первый выключатель, то один контакт предназначен для входного фазного провода, а других два – для двух промежуточных. Если это третий проходной выключатель, то два контакта предназначены для промежуточных электропроводов и третий для выходного фазного.

Как видите, первый и третий приборы соединяются между собой двумя электропроводами. Посередине этих электропроводов подключается перекрестный выключатель. Он уже имеет не три, а четыре контакта: два для проводов от первого отсоединителя, два для проводов от второго отсоединителя.

Первый и второй проходные отсоединители могут замыкать один из двух промежуточных проводов. Когда они замыкают один и тот же электропровод и устройство №2 находится в исходном положении, то лампа в светильнике будет светиться.

То есть вся цепочка является замкнутой. Понятно, что если изменить положение клавиши в одном из включателей 1 или 3, то цепь разорвется и движение тока прекратится. При повторной смене клавиши цепь замкнется и лампа загорится.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

https://youtube.com/watch?v=9cG_VmdR4uk

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей. Конечно, можно замкнуть обе линии на выходную клемму.

Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта. Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки.

После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта), но принцип подключения концевых устройств остается тем же. На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю.

Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону. Направление не имеет принципиального значения, но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру, знакомому с плоскогубцами и отверткой.

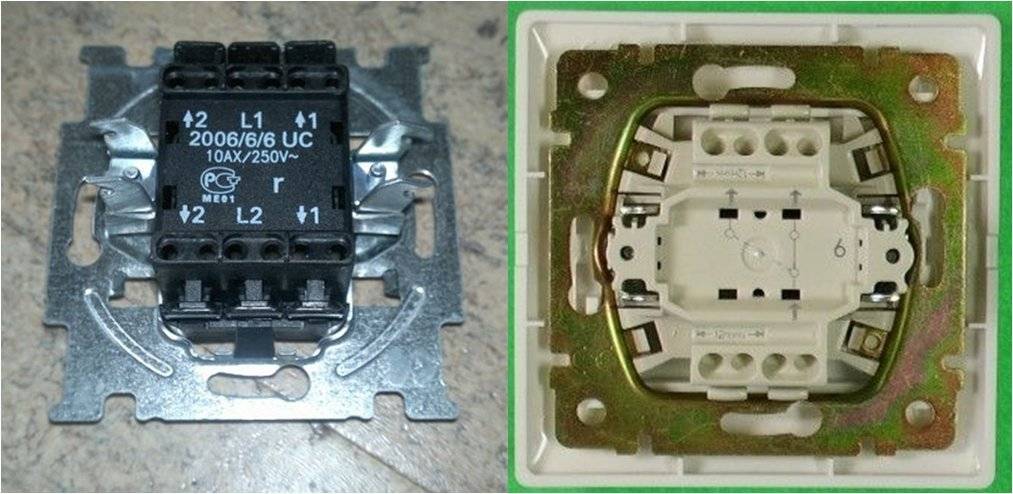

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных.

  1. Изменение конструкции совершается в два этапа:
  2. Выходные полюса замыкаются перекрестно.
  3. Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей, различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу.

В последнем случае перемычки будут визуально перекрещиваться. Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши. В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими, включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же.

Это существенно осложняет монтажные работы. Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше, чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

Что еще важно знать, или «что происходит за кулисами»

Работа ПВ

Есть несколько важных особенностей в работе ПВ:

  1. На один контур в проходном устройстве есть всегда только один вход и два выхода. То есть, будь это переключатель на три клавиши или на одну (как на схеме выше).
  2. Контакты не размыкаются, а переключаются на другую фазу, как железнодорожные пути – это принципиальное отличие от обычных выключателей.
  3. Вся коммутация подключается только последовательно, то есть друг за другом!
  4. Обязательно условие в цепи на три точки – симметричность. Первый и последний переключатели смотрят друг на друга (слева-направо) выходам. Пришел один кабель с фазой в цепь – вышел только один кабель, пришло два – вышло два.
  5. Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя.

Для наглядности, обратите внимание на иллюстрацию ниже. В ней нет необходимости «распутывать лабиринты», выискивать, куда же идет проводник:. Подключение ПВ

Подключение ПВ

Комментарии:

Veda

Кто использовал такую схему? Работало у кого-нибудь

Vassa

C точки зрения электрики тут ничего не может не работать. Все четко и правильно описано. Другое дело, что я не встречал самих устройств подобного типа в продаже. Под заказ, вполне возможно они и будут, но чтобы в магазине — не видел

Oleg

Есть ли другие примеры использования таких выключателей, кроме как в длинном коридоре?

Slavon

Мне кажется, в коридоре как раз эта схема малоприменима. Человеку обычно нужно дойти до конца коридора, а потом выключить свет. Скорее всего такую схему подключения проходного выключателя лучше использовать в спальне, где с каждой стороны кровати есть свой выключатель для включения/отключения основного освещения и еще один находится на входе. В этом случае со всех трех точек можно включать/отключать свет

Алекс

Я однажды переделывал работу клоуна-электрика, который все соединения от такого выключателя пытался вместить в обычном подрозетнике. В итоге выключатель, смонтированный в него сдавил все провода. В общем, никому не советую повторять этот опыт. Разводку под проходные выключатели надо делать только в распред коробке!

Андрей

С помощью проходных (концевых, переключателей 3-х контактных) выключателей, можно решить включение и отключение только на два поста (места). А если нужно более двух постов включения/отключения то нужны: перекрестные или промежуточные (минимум 4-х контактные, переключатели) выключатели.

АНДРЕЙ

Электрик кинул трехжильные провода не знаю что надо будет четыре жилы… Реально как то подключиться чтобы переключатель работал как положено или придется искать другие модели?

Оставить комментарий Отменить ответ


Как подключить проходные выключатели в вашем доме, советы. Особенности подключения двухклавишного выключателя, что нужно учитывать при монтаже Как выбрать розетку скрытой проводки, практические советы.


Какие розетки выбрать — с заземлением или без, в чем разница

Управление из трех точек

Даже подсоединение проходных устройств, имеющих три точки, своими руками организовать вполне возможно без помощи профессионалов. Когда такой способ применяется?

Например, при включении и выключении света возле входной двери с разных этажей или из нескольких комнат. Мест для монтажа нескольких выключателей по дому можно найти массу.

Третье проходное устройство зачастую имеет отличие по конструкции с простыми маршевыми выключателями.

Оно снабжено «перекрестным прибором», что допускает простой доступ для 3х схем.

Прибор вполне может выполнять функции транзитного прибора. Он не сказывается на работе остальных выключателей и при этом цепь сама замыкается.

То есть, на первом и последнем пункте управления мы можем брать обычные выключатели, а между ними – перекрестные. Здесь возможно подобрать даже больше трех мест.

Увеличивается лишь запутанность коммутации в коробке, поэтому проводящие материалы лучше маркировать, в противном случае схема окончательно станет непонятной.

Типы устройства

Есть три понятия при помощи, которых производиться разделение проходного выключателя

  1. Количество точек создаваемых для управления освещением. Точки управления могут создаваться в одно, двух, трех или более местах. Все это зависит от необходимости наиболее удобного осуществления работы.
  2. Количество управлений используемых во включателях для осуществления освещения из одной точки управления. Устройства бывают – клавишными, сенсорными или, к примеру, управляемые при помощи пульта управления. Хотя современные устройства на пульте управления сами по себе нивелируют необходимость создания нескольких точек выключения.
  3. Способ, при котором происходит управление освещения.

Конструкция и отличия перекидных выключателей

Маркировка переключателя

Проходной переключатель применяется для включения и выключения света из разных концов комнаты или коридора. Активация источников света обычно осуществляется около входа в помещение, а отключение – из другой зоны.

Дублирующие модели внешне могут выглядеть как стандартные переключатели. На лицевой подвижной стороне имеется маркировка в виде стрелок, направленных вверх-вниз. Если у стандартного выключателя есть один вход и один выход, то у перекидного их по два. Подобный конструктивный прием исключает разрыв тока – он перенаправляется на выход.

Перекидные изделия имеют 3 медных контактных клеммы. Под корпусом можно посмотреть схему подсоединения. У простого выключателя – двухжильная коммутация, у проходного – трехжильная, для перенаправления напряжения с контакта на контакт.

Подключать для одного источника света нужно парные приборы, с подводом к каждому фазы и нуля. Изменяя положение кнопки, пользователь обеспечивает замыкание цепи – лампа загорится. Размыкание фазного кабеля происходит при выключении – свет тухнет.

Клавиши в одном положении – свет включен. В разных положениях – выключен.

Параметры выбора

Таблица степеней защиты

Перед приобретением коммутирующего устройства необходимо принять во внимание:

  • тип управления – клавиша, сенсор или пульт ДУ;
  • способ установки – монтаж осуществляется накладным (открытая проводка, на дюбель-саморезы) и встроенным (скрытая проводка, в подрозетниках на распорках) методом;
  • совместимость с источниками света – для люминесцентных ламп подойдут модели Х и АХ, для лампочек накаливания – А;
  • степень защиты – в спальнях допускается устанавливать коммутаторы с IP03, в ванных – с IP04-IP05, на улице – с не ниже IP55;
  • контактные зажимы – промежуточный аппарат оснащается винтовыми фиксаторами с прижимными пластинами или безвинтовым крепежом.

Конструкция и принцип действия двухклавишного выключателя

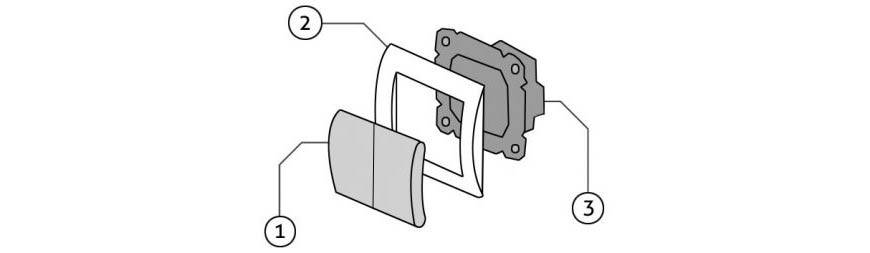

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

  1. Двух клавиш (двигающиеся вверх-вниз части).
  2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
  3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

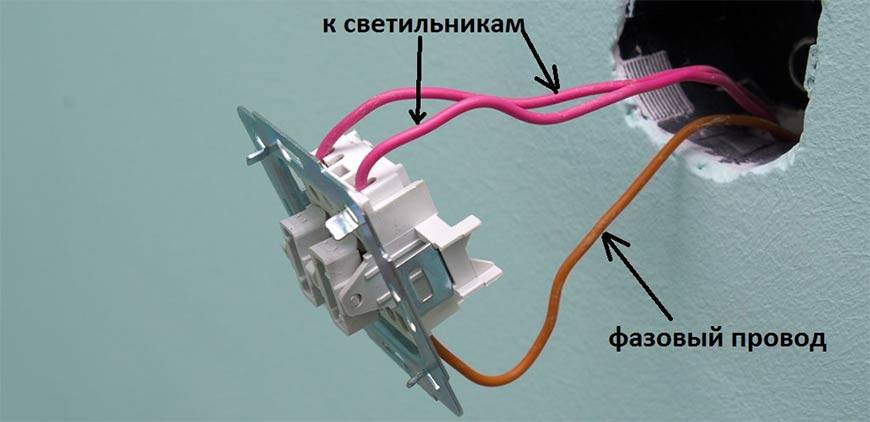

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

.

Принцип действия выключателя заключается в вариативности степени освещения:

  1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
  2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
  3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:


Виды клемм для соединения проводов: советы по выбору


Схема подключения УЗО: инструкция, методы, ошибки

Работа схемы с 3 видами вык-лей – обычным, проходным и перекрёстным

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта. Их замыкание и размыкание включает и выключает светильник. Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный. К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».


Схема управления освещения с трех мест

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.


Схема подключения двухклавишный выключателей
