УЗО в трехфазной сети – схема подключения
Принцип работы трехфазного УЗО точно такой же, как и однофазного. Так как 3-х фазные устройства защиты выпускаются с большими токами утечки, нужно разделить 3-х фазную сеть на группы со своими 1-о фазными или 3-х фазными (если необходимо) устройствами защиты и автоматическими выключателями.
Групповые устройства защиты устанавливают на линии, где подсоединяются мощные электроприборы или таких электроприборов несколько, то есть нагрузка на линию большая.
В основном такие аппараты защиты применяются в частных домах, дачах. В квартирах такие устройства применение не нашли.
На картинке ниже вы увидите пример одной из большого разнообразия схем подключения 3-х фазной сети.
Дополнительно посмотрите видео о схемах подсоединения УЗО в трехфазной сети.
Правильно разработанная схема подключения 1-о фазной или 3-х фазной сети и грамотный монтаж электропроводки обеспечит вас надежной защитой от пожара и поражения электрическим током.
Принцип действия
Данные устройства, как правило, изготавливаются из диэлектрических материалов (практически не проводящих ток). Рабочая часть дифференциального оборудования состоит из рейки сброса, которая обеспечивает внешнее отключение, и механизма, выполняющего независимое расцепление. На защитную часть возложено выявление утечки электрического тока и последующее отключение питания путем сброса выключателя.
Помимо этого в конструкцию входят расцепители: электромагнитный и тепловой. Последний срабатывает при обнаружении перегрузки в сети, первый в случае замыкания отключает линию.
Фактами утечек занимается трансформатор, который фиксирует в проводниках, которые подают питание защищаемой группе, изменения напряжения. Расцепление автомата происходит при обнаружении утечки – присутствии во вторичной обмотке тока.
Подключаем без заземления
Как правильно подключить УЗО
Подключение УЗО в отсутствии заземления делается достаточно часто во многих квартирах и старых домах. Так как в домах старого образца обычно встречаются силовые кабеля с одной фазой и нулем, то заземление подключить нет возможности. Чтобы сделать заземление понадобится устанавливать заземляющий защитный контур по периметру здания, обязательно менять всю проводку, чтобы поместить новый кабель с «землей». Только подключение такой жилы к специальному проводнику на розетки или отдельным контактам на мощных бытовых приборах позволит сделать заземление в квартире или частном доме. Совместив такие защитные меры вместе с УЗО и автоматическим выключателем, можно обеспечить жилое здание всеми необходимыми мера для предотвращения несчастных случаев.
Однако у многих людей просто нет возможности сделать замену всей проводки в квартире, так как не сегодняшний день это дорогостоящее обновление. По этой причине устанавливается УЗО без заземления. Несмотря на то, то электрическая сеть не имеет заземления, не стоит игнорировать подключение устройства защитного отключения. Само защитное оборудование не имеет клемм для заземляющего проводника. В нем есть места для подсоединения фазы и рабочего нуля. Так как это устройство имеет совершенно другое назначение, то для него нет необходимости делать отдельные точки для заземления.
Схема подключения двухполюсного УЗО
Подключенное УЗО в отсутствии заземления, рассчитывают на то, что оно будет отключать подачу электроэнергии в сеть при изменении потенциалов входящего и исходящего тока. Потому, если в доме нет заземляющей конструкции и не проведен трехжильный провод, также нет причин отказываться от подключения других типов защитного оборудования. Желательно одновременно устанавливать устройство защитного отключения и автоматический выключатель. Последний прибор позволит предотвратить в квартире или частном доме короткое замыкание при повреждении кабеля, а также уберечь перегорание бытовой техники при скачках напряжения в электрической сети. От такого УЗО уберечь и предупредить не может. Оно предназначено для предотвращения утечки переменного тока в цепи.
Согласно Правилам устройства электроустановок (ПУЭ), нельзя применять УЗО, которые реагируют на дифференциальный ток в трехфазных цепях на четыре провода (заземление объединено с рабочим нулем). Если делать монтаж устройства защитного отключения на всю электрическую сеть, то такая схема будет более простая. При подключении УЗО без заземления обязательно нужно знать параметры силового кабеля, который проложен в частном доме или квартире, а также суммарное значение силы тока, рассчитывая одновременное подключение всех бытовых приборов к сети.
Обычно схема монтажа защитного оборудования предусматривает последовательное подключение всех элементов. Даже если в новой схеме будут внесены изменения с добавлением нового источника или элемента, последовательность не должна быть нарушена. В таком случае, он просто будет подсоединен на соответствующем участке электрической цепи. При однофазной электрической проводке, в которой нет заземляющей жилы, устройство защитного отключения должно размещаться перед распределительным щитком и перед счетчиком энергоснабжения. Затем идут автоматические выключатели (если их больше одного) и выравниватель напряжения. При соблюдении такой схемы можно осуществить полный контроль всей проводки в доме, а не отдельного ее ответвления.
Для отдельных веток с мощным электрическим оборудованием устанавливаются автоматические выключатели, которые будут реагировать на высокое напряжение, не отключая электроснабжение по всему дому. Самая распространенная схема при подключении УЗО является та, которая предназначена для однофазного силового кабеля с напряжением на 220 вольт. Если же у хозяев есть желание поставить менее мощное защитное оборудование на каждую линию с мощной техникой, то такая схема будет иметь несколько другой вид. Так рекомендуется делать подключения отдельно для ванной комнаты, гаража или мастерской, подвала, а также для кухни. Нередко бывают большие студийные кухни, где к цепи подсоединяют одновременно достаточно много электрических приборов. В такой ситуации целесообразно разделить жилой дом и прилегающие помещения на отдельные участки с потреблением электроэнергии, обеспечив каждому независимую защиту.
Подключение УЗО с заземлением
В зависимости от конфигурации электрической сети, в которой будет производиться установка УЗО, следует выбирать и само устройство
Важно обратить внимание на наличие в цепи проводника PE (отдельный защитный проводник, предназначенный для защитного заземления электрической цепи). Такой провод присутствует в большей степени в новостройках. В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом
Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:

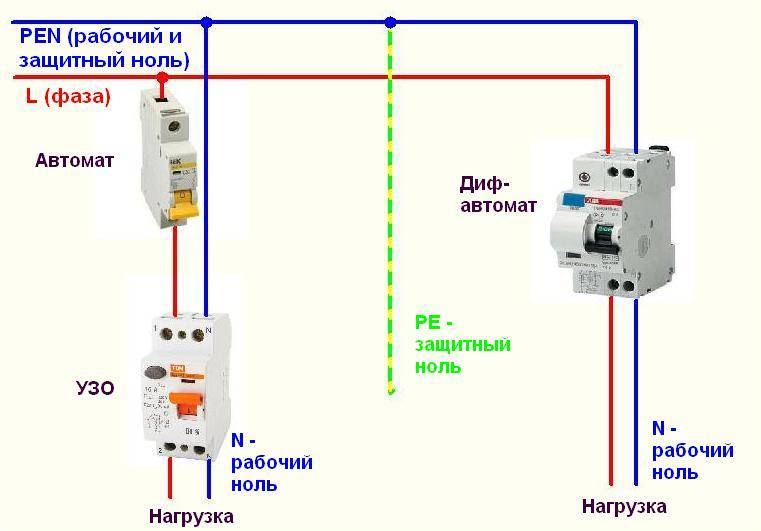

В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом. Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:
Тогда как при подключении УЗО в сети с PEN схемой отключение произойдет только при соприкосновении с опасным прибором.
Перед непосредственным монтажом следует выяснить, какой тип заземления используется в цепи. Если нейтраль источника питания имеет глухое заземление, то такая схема называется TN. Одной из разновидностей такой схемы является TN-C — это схема, при которой нулевой рабочий и нулевой защитный проводники совмещены в едином проводе на протяжении всей цепи. Это самая распространенная схема, из-за своей простоты и низкой стоимости. Но у данной схемы есть и свой недостаток – если произойдет обрыв PEN проводника, а корпус электроприбора будет иметь при этом свое собственное заземление, то использование такого прибора станет опасным, так как весь потенциал перейдет на корпус, и на нем возникнем напряжение, равное напряжению в электрической цепи.
«Некоторые электрики по неопытности применяют перемычку между нейтралью и клеммой для заземления в розетке – это также неправильно и может привести к поражению электричеством, даже если в цепи будет установлено устройство защиты. При обрыве PEN провода УЗО не сработает, а на корпусе электрических приборов появится напряжение, которое может привести к поражению. Спасти человека в данном случае сможет только случайность – если он в момент прикосновения к корпусу прибора будет также соприкасаться с заземляющим контуром, таким как водопроводная труба или система отопления».
При подключении УЗО также применяется схема TN-S, при которой нулевой защитный проводник подключается отдельно, а его объединение с нейтралью происходит только в источнике питания, что дает максимальную защиту электроприборов и практически исключает возможность поражения электрическим током для человека. При данной схеме, даже при обрыве одного из проводов (N или PE), приборы в цепи продолжат функционировать, а на их корпусах не появится напряжение, так как потенциал перейдет на оставшийся провод. Даже при обрыве обоих проводов цепь и приборы останутся безопасными для человека, в таком случае просто произойдет обесточивание.
Свое распространение также получила промежуточная схема TN-C-S, при которой нейтраль и провод PE объединяются на отдельных участках, что делает участок проводки за пределами объекта аналогичным поводу PEN. При такой конфигурации, необходимо производить установку УЗО в обязательном порядке, так как его отсутствие полностью лишит подобную цепь какой-либо защиты.
Для того, чтобы лучше понять работу УЗО, посмотрите этот видеоролик:
Дополнительные схемы подключения
В некоторых европейских странах используются защитные устройства исключительно с 2 полюсами, это обусловлено принятыми у них правилами по технике безопасности. Такая практика позволяет отказаться от дополнительного монтажа нулевых шин: после автоматов сразу следуют проводники, фазовые и нулевые кабели напрямую идут к обсуживающимся приборам.
В России используются автоматические выключатели с 1 полюсом, что обуславливает необходимость наличия дополнительных нулевых шин.
Наиболее оптимальным способом их внедрения является следующая практика:
- Монтаж нулевой шины непосредственно в корпус устройства, что позволяет отказаться от обилия подобных элементов внутри электрощита.
- Внутрь одного устройства можно одновременно разместить 2-4 шины, которые при этом будут изолированы друг от друга.
- Заземляющие проводники при этом выводятся и подсоединяются к контактной шине, такой вариант допустим для большинства современных систем заземления.
Как проверить УЗО за 30 секунд
Устройство защитного отключения отвечает за здоровье и безопасность людей, поэтому периодически его следует проверять на исправность. Для этого на приборе предусмотрена кнопка «test». Если при ее нажатии УЗО выбивает, то оно считается исправным.
Автомат с кнопкой “тест”
Существует и другая более надежная методика проверки. Для нее необходимо подключить резистор между заземлением и фазным проводом розетки. Сопротивление резистора подбирается исходя из закона Ома и тока срабатывания УЗО. Способ крайне опасный для испытателя. Его не рекомендуется использовать людям, которые не имеют образования и опыта работы электриком.
Как подключить УЗО и автоматы?
Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.
Пошаговое руководство:
- Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такой рейке.
- Далее, размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
- На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его главная задача – защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность проводить работы по замене оборудования.
- Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.
- После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов располагается на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача – обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
- В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
- После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. В данном случае, необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
- После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе расположена кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.
Назначение и принцип действия УЗО
В основе работы устройства защитного отключения заложено постоянное сравнение значений силы тока, которые проходят по фазному и нулевому проводникам. Если коснуться провода под напряжением, то часть тока пройдет через тело человека. Практически мгновенно (0,2-0,4 секунды) УЗО срабатывает и отключает ток, потому что значения фазного и нулевого тока неравны.
УЗО не только спасет от удара током, но и предотвращает возникновение пожаров. В случае повреждения изоляции, начинается утечка тока. В месте утечки тока, происходит нагрев и может произойти возгорание проводки. При наличии в схеме устройства защиты отключения такая ситуация невозможна.
Если сейчас в вашей квартире отсутствует устройство защиты, то рекомендуем приобрести его. Как подключить УЗО до автомата или после, какие еще существуют виды защитных устройств, рассмотрим далее.
Виды УЗО и технические характеристики
Основная доля схемных решений бытового сектора — это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль. Схема, необходимая для правильного подключения такой системы, на практике выглядит следующим образом: Работа всегда начинается с установки автоматического выключателя, для примера взята модель на 40А, максимальный уровень нагрузки, который он способен выдерживать, равняется 8,8 кВт.
Знание и понимание правильности подключения УЗО — залог нормальной работы всей электрической цепи в целом. Во избежании проблем нужно подключить автомат с номиналом, не превышающим рабочий ток узо. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам.
Классический вариант включения В зависимости от технической нагрузки количества бытовых приборов и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей. Оставляйте свои комментарии и задавайте вопросы в блоке под статьей. Исключение составляет аппаратура ванных комнат многоквартирных домов, но она должна располагаться так, чтобы исключить попадание брызг воды.
Для того, чтобы осуществить этот процесс в двухфазной цепи, необходимо придерживаться следующего алгоритма действий: Перед началом работ отсоединить провод питания от фазы автоматического выключателя и нулевого проводника щитка. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Защита вновь сработает при попытке включения автоматического выключателя на неисправной линии. Следует запомнить, что ни в коем случае не стоит нули разных групп от разных устройств защитного отключения соединять между собой.
Назначение и область применения УЗО
Это является грубой ошибкой и заблуждением по следующим причинам: Принцип работы устройства защитного отключения изначально опровергает такую версию, поскольку заземление не играет в нем какой-либо значимой роли. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А. В качестве финального действия необходимо вывести проводник к другим трем автоматам, также отвечающим за розеточные группы. Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации: Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов.
К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка. Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Дело в том, что в этих случаях, величины тока недостаточно, чтобы отключился автоматический выключатель, рассчитанный на работу со сверхтоками перегруза и короткого замыкания.
В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам. Схема подключения УЗО в однофазной сети без заземления в частном доме Домашняя сеть может быть такой же, как в квартире, но здесь у хозяина больше возможностей. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. Остальная часть электропроводки останется под напряжением. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов.
Нужна ли установка реле напряжения вместе с устройством? Принцип построения схемы подключения УЗО Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи. УЗО схема без заземления
Индексы УЗО-Д
В зависимости от назначения УЗО и его устройства, к названию-аббревиатуре прибора могут добавляться определенные индексы. И предварительный выбор защитного приспособления для квартиры или частного дома делается как раз по этим индексам:
- АС — устройство, срабатывающее от разбаланса переменной составляющей тока, обладающее, как правило, противопожарной функцией, в том числе;
- А — устройство, реагирующее на разбаланс и переменного, и пульсирующего токов;
- В — устройство, отвечающее на ток утечки любого вида (это или промышленные «пожарные» УЗО, или УЗО-Де встроенного типа).
Дополнительные индексы, соответственно, свидетельствуют о дополнительных возможностях устройств:
- S — опция селективного срабатывания УЗО (приборы, обладающие такой опцией, используются в энергоснабжении объектов, запитанных по двум лучам-фидерам с автоматом ввода резерва (АВР);
- G — УЗО быстрого и сверхбыстрого действия (применяются такие устройства в детских, учебных, а также лечебных заведениях, где недопустимо «проскакивание» даже половины поражающей волны).
Важно: Бытовые УЗО индексируются редко, гораздо чаще их различают по току разбаланса и варианту исполнения
Нужно ли заземление для УЗО
Очень многие хозяева жилья уверены, что защитное устройство будет правильно работать лишь при наличии трехпроводной электрической цепи, с проводниками фазы, нуля и заземления. По этой же причине часто возникает вопрос, УЗО или заземление что лучше. Для того чтобы дать правильный ответ, необходимо разобраться в назначении каждого из них.
Известно, что основной функцией УЗО является отключение оборудования при появлении токовой утечки на корпус. Таким образом, удается избежать поражения человека электротоком. Заземление устанавливается с той же самой целью, только работает оно по другой схеме. Когда электрический ток появляется на нетоковедущих частях, за счет заземления создается короткое замыкание. В результате, происходит срабатывание максимальной токовой защиты автомата и обесточивание оборудования.
Следовательно, оба метода защиты могут применяться отдельно, а при необходимости и совместно, дополняя друг друга. Поэтому обязательной установки заземления при использовании УЗО не требуется и защитное устройство может применяться даже в двухпроводной однофазной сети, в которой отсутствует штатное заземление. Данный вывод подтверждается и конструкцией самого прибора, где имеются фазные и нулевые клеммы, а отдельная клемма для заземляющего провода отсутствует
На это следует обратить особое внимание, поскольку заземление в обязательном порядке устанавливается лишь в домах современной постройки
В старых же домах, построенных еще во времена СССР, до сих пор используются двухпроводные сети, без проводника заземления. В таких случаях, защитные устройства особенно необходимы. Вся разница в срабатывании УЗО с заземлением и без заземления, состоит лишь во времени срабатывания. При наличии заземления срабатывание происходит практически мгновенно. УЗО без заземления срабатывает только в момент касания корпуса прибора, находящегося под напряжением. Поэтому степень защиты получается уже не такая надежная, как в первом варианте, но тем не менее, даже в этом случае УЗО защищает от неприятных последствий поражения электротоком.
Выводы и полезное видео по теме
Обзор различных способов подключения устройств защитного отключения без заземления показал, что в этом случае возможно несколько подходов к обеспечению защиты от поражения высоким напряжением. При выборе оптимальной схемы подключения УЗО однофазной сети без заземления исходят из следующих соображений:
- Наличие особых требований по защищенности данного объекта или линейного участка нагрузки.
- Категория помещения по уровню опасности (смотрите классификацию в ПУЭ).
- Необходимость в дополнительной защите отдельных помещений и зон.
Лишь после того, как все указанные моменты будут учтены, можно выбрать конкретную схему включения защитных приборов. Если выполнить все приведенные в данном обзоре требования – она обеспечит безопасность эксплуатации электрооборудования.
При желании получить как можно больше информации о том, как подключаются УЗО без заземления, можно просмотреть видеоролики, в которых эта тема раскрывается более подробно. Ознакомление с этими материалами позволит пользователю разобраться с тем, работает ли УЗО без заземления. После просмотра роликов полученные из него данные позволят грамотно подобрать параметры дифавтомата и обеспечить гарантированную защиту себя и близких людей от непредвиденного поражения электрическим током.
