Силовая розетка для электроплиты: виды, устройство, тех.нормы и правила подключения

Прокладка и фиксация гофры с проводом в штробе

• Выбираем из подготовленного заранее инструмента емкость для алебастр и узкий шпатель.
• Провода для розетки у нас уже подведены, поэтому протаскиваем их в гофру. Предварительно отрезаем гофру нужной длины.
• В месте перехода гофры с пола на стену жестко закрепляем гофру в штробе при помощи хомута, дюбеля и шурупа.

Статья по теме: Монтаж электропроводки на кухне

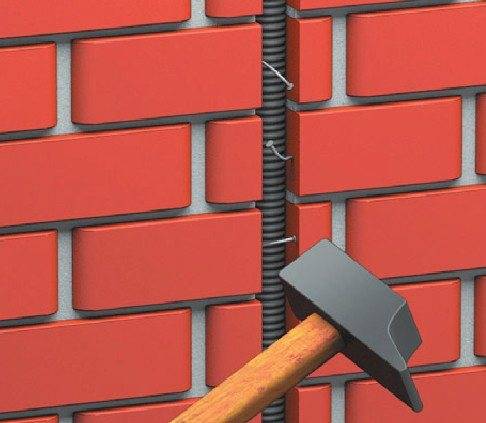

Уложите гофру с проводом в штробу. Расстояние от гофры до поверхности стены должно быть не менее 5 мм.

• При этом зафиксируйте гофру с проводом при помощи гвоздей или саморезов, если позволяет плотность стены.
• Если стена бетонная придется примораживать гофру короткими участками, держа ее руками или сделать распоры из подручных реек.

Смочите шторобу водой.

Зафиксируйте гофру в штробе при помощи разведенной алебастры.

Подождите около 10 минут

Счистите лишний раствор при помощи металлического шпателя.

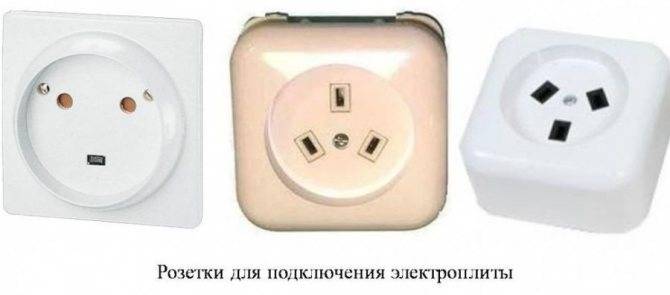

Виды силовых розеток

Современные силовые розетки, предназначенные для электроплиты, различаются по нескольким параметрам. Номинал напряжения в розетке от 380 В – для сети с одной фазой – существует несколько вариантов разъёмов, как подключить розетку для плиты с несколькими фазами:

с 3 контактами – земля, фаза, ноль;

с 4 контактами – 3 фазы, ноль;

с 5 контактами – земля, 3 фазы, ноль.

Их контакты могут быть игольчатые или ножевые.

Способ установки

На основании этой характеристики существует несколько видов устройств:

Открытая установка розетки под электрическую плиту оптимально подходит для лоджий или помещений с повышенной влажностью. Монтаж происходит на стену при открытой электропроводке или при использовании переходника адаптера электрической плиты.

Скрытая, или внутренняя розетка для электроплиты, используется в зданиях для частного использования, например, с однофазной сетью в 220В для электроплиты 32А. Устанавливается в специальные ниши – подрозетники, а провода прячутся в штробы.

Устойчивость к воздействию внешних факторов

Обладает отличиями розетка для электрической плиты и по степени защищённости, среди данных показателей самый распространённый IP44, где первая цифра – показатель устойчивости от пыли, а вторая – влагостойкости. При подключении розетки показатель для пыли используется от 0 до 6, а для влаги от 0 до 8.

Разновидность и предназначение

Данный критерий обеспечивает следующие показатели:

• наиболее простые виды разъёмов для электроплиты без заземления;
• разъёмы с заземлением;
• разъёмы с предохраняющими шторками;
• разъёмы с выталкивателями или таймерами;
• с УЗО для участков с высокой степенью опасности.
• Кроме этого, розетки для плит могут быть одинарные или двойные.

Эксплуатационные сроки

Эксплуатационный период силовой розетки для плиты 32А с применением мощности в 220В исчисляется численностью моментов включений / выключений. Изделия высокого качества могут обеспечить таких циклов до 100 штук.

Период применения розетки под кухонную электрическую плиту определяется вариантом зажимов в пружинном механизме с контактными лапками – быстрозажимные или двойные, каждый вариант по-своему хорош, но первый устанавливается моментально.

Факторы выбора розетки

При выборе розетки 220В для электроплиты 40А необходимо учитывать, что к ней подойдёт вилочный диаметр в 4 мм, являющийся стандартом на территории РФ и прочих стран бывшего СНГ, в то время как плита из Европы будет иметь несколько иной параметр вилочного диаметра, который соответствует 4,8 мм и является евростандартом

Также важно учитывать отдалённость контактов друг от друга, что может иметь отличие

Розетка для плиты и духовки. Параметры плит и выбор розетки

Схема розеток духового шкафа и плиты

Современные духовки и варочные панели относятся к категории мощной бытовой техники. Для работы они требуют мощности от до 10 кВт. Чтобы подсоединить такую технику, нужно выбрать правильную розетку и кабель подходящего сечения. Бытовая техника мощностью до 3,5 кВт оснащена собственным разъемом розетки на 16 А и рассчитана на сеть 220 В.

Для варочной панели требуется самостоятельно выбрать весь комплект для подключения к электросети. Мощные устройства с нагрузкой от 3,6 кВт до 7 кВт нужно подключать через силовую розетку на 32 А.

Силовые электророзетки бывают накладные и внутренние. Накладные изделия используются при прокладке электропроводки открытым способом. Обычно такие модели устанавливаются в деревянных домах и помещениях с повышенным уровнем влажности благодаря их защищенности от пыли и воды. Внутренние розетки монтируются в саму стену и используются в панельных и кирпичных зданиях.

По назначению и особенностям конструкции розетки бывают:

• для однофазных сетей 220В;
• для трехфазных сетей 380В;
• имеющие отдельный контакт для заземления или без него;
• с фиксацией,кнопочной или резьбовой, с помощью накидной гайки;
• с интегрированными устройствами – УЗО, реле отключения, таймер;
• со шторками, закрывающими входные отверстия розетки.

Основные критерии выбора розеток для духовых шкафов:

• Сила тока. Нужно заранее узнать максимальную нагрузку от бытовой техники, которая будет подключаться к точке питания. С учетом этого значения выбирается электророзетка.
• Фаза – 220 В или 380 В. В квартирах однофазные сети, в загородных домах – трехфазные.
• Степень защищенности от влаги и пыли. Записывается как IPxx, где первая цифра – уровень защиты от пыли, вторая – защита от влаги. Кухня является помещением с повышенным уровнем влажности, для нее минимальный показатель составляет IP24.

В квартире проложена проводка со своими параметрами, выполненная из определенного материала. Эти данные потребуются для дальнейшего подключения бытовой техники.

В домах, построенных до 2001 года использовалась алюминиевая проводка. Новые дома или здания, в которых проводился капитальный ремонт с заменой электропроводки, оснащены более безопасными и устойчивыми медными проводами.

Сечение кабеля варочной панели и духового шкафа

Сечение кабеля выбирается с учетом нагрузки. Узнать его можно по специальным таблицам, в которых представлена зависимость диаметра провода от подключаемой нагрузки. Расчет производится на основе ПУЭ 7. Например, для медного кабеля сечением 6 кв. мм максимальная мощность не должна превышать 7,4 кВт для скрытой проводки и 11 кВт для открытой. Для алюминиевого провода аналогичного сечения эти значения будут равны 5,7 кВт для скрытой и 8,5 для открытой проводки. На медный кабель сечением 4 кв.мм можно подавать максимальную мощность до 5,9 кВт при скрытой проводке и до 9 кВт при открытой. Аналогичный алюминиевый кабель выдерживает 4,6 кВт и 7кВт соответственно.

Кабель должен иметь двойную изоляцию, выполняться из негорючего и водостойкого материала. Рекомендуется брать провода марки ВВГ с тремя или пятью жилами (в зависимости от количества фаз).

Выбор средств защиты

На мощные бытовые приборы обязательно должны устанавливаться средства защиты. К ним относятся автоматические выключатели и УЗО. На духовой шкаф и варочную панель мощностью до 5,9 кВт нужен автоматический выключатель на 32 А. Ток автомата аналогичным образом выбирается по таблице с учетом суммарной нагрузки.

При выборе автомата нужно брать ближайшее значение, которое чуть выше рассчитанного тока. Сильно завышать значения нельзя. В этом случае повышается риск пропуска превышения нагрузки, что может привести к выводу из строя техники или возгоранию.

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

1. Прокладываем кабельный канал.

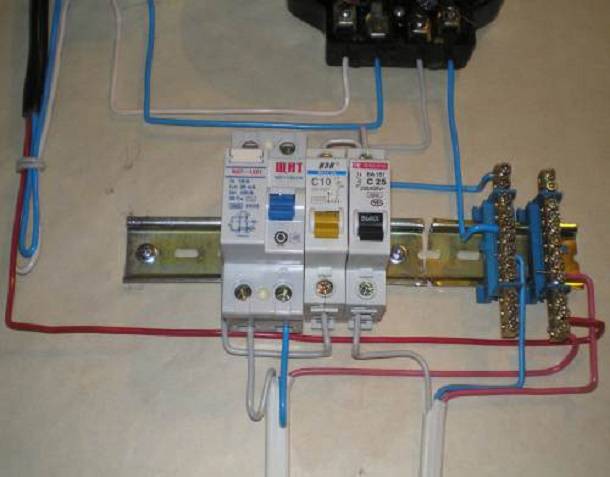

2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

• ПВС 3х4 — подключение электрической плиты однофазное на 220В.
• ПВС 4х4 — подключение однофазное на 380В.
• ПВС 5х4 — подключение трехфазное на 380 В.

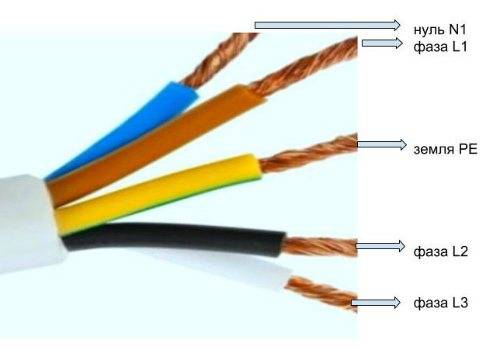

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

• желто-зеленый – заземляющий;
• синий – нулевой;
• фазные — все остальные цвета.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11. Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

• удаленность от источников влаги;
• удаленность от источников огня;
• доступность для контроля и обслуживания;
• недоступность для детей.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Инструкция по подключению

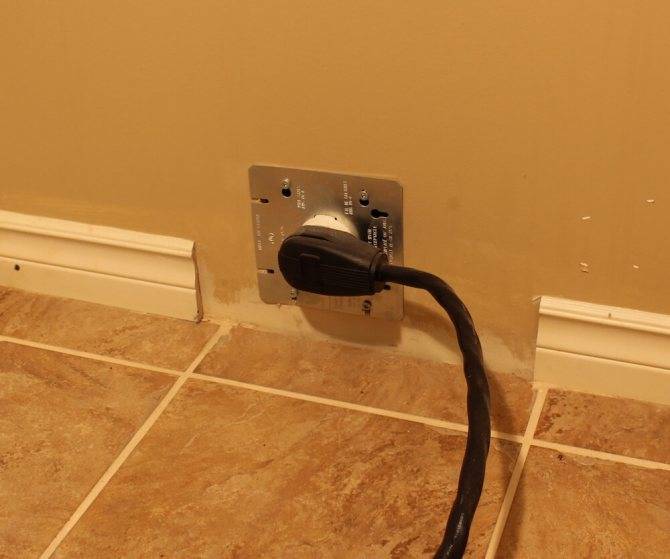

Подключение через розетку

Такая установка потребует особой силовой розетки с заземлением, рассчитанной на мощность от 30 Вт. Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам.

Завершение всех работ – закрепление задней защитной панели плиты и включение ее в электросеть.

Подробная инструкция подключения плиты, которая работает от однофазной сети 220 В с прокладкой для нее отдельной электролинии:

1. Начало рабочего процесса – обязательное обесточивание распределительного щитка.
2. Первоначально производится подключение проводного кабеля к автоматическому выключателю на распределительном щите.
3. К нему осуществляется подсоединение проводов фазы и нуля, подсоединение земли производится к заземлению жилья.
4. Далее следует последовательное подключение УЗО сразу за автоматическим предохранителем и его закрепление.
5. После осуществляется прокладка кабеля к месторасположению и установки розетки. Для этого возможен открытый способ установки с использованием гофрированной трубки или ПВХ-короба.

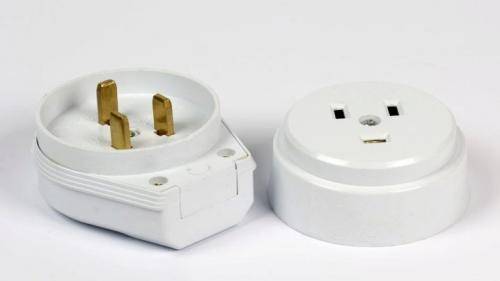

6. Выбираются трехконтактные силовые розетка и штыри для однофазной сети.
7. Недопустима путаница электроконтактов при их подключении к розетке. Заземление обязательно присоединяется к контакту заземления, 0 – к нулевому, а фаза – к фазному. Тщательной проверке подвергается и правильность подключения кабеля от электроплиты к вилке.
8. Крепление розетки производится на стеновой плоскости, расположение которой должно быть в удалении от внутридомовых конструкций из металла (водопроводные и газовые трубопроводы или батареи отопительной системы), чтобы на нее не было воздействий тепловых источников и воды.
9. Далее производится включение силового кабеля с уже подсоединенной вилкой к электроплите.
10. Проведя внимательную проверку всех соединений на их тщательную затяжку и надежное закрепление элементов схемы, осуществляется пробное включение кухонного оборудования. Производится включение автомата, после защитного устройства, и соответственно электрической плиты.
11. Сначала электроплита включается на полную мощность, после чего все выключается и осуществляется проверка всех элементов на их нагревательную способность.

Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам

Подключение на клеммы

Крепление клеммной планки осуществляется на стеновую поверхность. После этого к данной планке с одной стороны осуществляется подсоединение провода электролинии сети, а с другой – силового кабеля электрической плиты. Подключая все к клеммной планке, следует проследить, чтобы провода определенного окраса подсоединялись к соответствующим клеммам на самой электроплите.

Подсоединение на клеммы аналогично операции с применением розетки:

1. Производится подсоединение электропровода к автомату, после чего устанавливается защитное устройство, и электропровод протягивается к будущему месторасположению электрической плиты.
2. В стеновой поверхности делается выемка для установки защитного короба под размещение клеммника.
3. К клеммной планке делается подводка и подсоединение электропровода от распределительного щитка и электрокабеля от подключаемой электрической плиты.
4. Их закрепление в клеммной планке должно быть произведено без путаницы электропроводов.
5. По окончании данных работ защитный короб должен быть закрыт крышкой. Последний этап – проверка функциональности кухонного оборудования.

Клеммная колодка, к которой надо подключать электрический шнур

Двойная розетка для электроплиты. Розетка для электроплиты: виды, установка и подключение

На сегодняшний день ни одна техника не обходится без источника энергии. Как правило, им выступает электричество, которое мы черпаем из электросетей, проведенных в наших домах. Посредником между электрической сетью и устройством выступаем розетка, к которой подключается устройство при помощи штекера.

В данной статье пойдет речь о такой вещи, как розетка для электроплиты. Мы рассмотрим ее особенности и категории, как ее выбрать, планы ее подключения, нормы установки и как при необходимости перенести ее куда-либо.

Особенности

Силовой разъем, который может выдерживать серьезный нагрузки, обычно применяется для эксплуатации какой-то мощной бытовой техники, например, электроплиты. От простой розетки 220 подобное решение отличается тем, что может осуществлять пропуск существенно больших значений тока номинального типа, нежели обычные бытовые розетки.

Обычно, чтобы подключить такой элемент к однофазной сети, применяется специальный 3-жильный провод, который в себе содержит кабели нуля, заземления и фазы с соответствующим сечением. Простые розетки рассчитаны на ток в районе 10–16 ампер, а нужные в рассматриваемом варианте – на 25, 32 и 40 А. То есть такой ток даже не нагревает их контакты, что со временем не приведет к износу.

Решение, что имеет повышенную мощность, как и обычная розетка, имеет следующие составные элементы:

• рабочая часть;
• шурупы;
• декоративная накладка, что выполняет эстетическую и защитную функции.

Из трех элементов от обычной розетки будет отличаться лишь внутренний механизм. При его разборке станет ясно, что внутри есть специальные клеммы входного типа, чтобы подключить кабель питания и контакты выходного типа, что позволяют осуществлять передачу электротока в вилку, что вставляется в розетку.

Следует сказать, что розетки силового типа бывают разными. Они классифицируются обычно по нескольким критериям.

Предназначение

Существует несколько виды розеток, что отличаются по предназначению.

• Разъем, не имеющий заземления . Подобное решение будет наиболее простым в техническом плане типом силовых розеток для подсоединения электроплит. Он применяется обычно в паре с вилкой, что не имеет заземления защиты.
• Встроенная силовая розетка, что комплектуется заземлением . Кроме отверстий для штырьков, подобное решение имеет еще и специальный штекер-штырь категории F. Есть и похожие решения, но с контактами по бокам. Данный вариант осуществляет соединение с контактами заземления еще до момента, когда вилочные штекеры соприкоснутся с контактами силового типа.
• Разъемы, имеющие защитные шторки . В таких вариантах дырки под контакты силового типа просто перекрываются пластиковыми пластинами. Шторки могут открываться в варианте, когда вилочные штырьки прикасаются к обоим контактам сразу.
• Розетка с выталкивателем . Она имеет в корпусе спецприспособление для выталкивания вилки, что срабатывает при нажатии на соответствующую клавишу.
• Разъем с таймером . Тут просто можно программировать розетку на время подключения и выключения.
• Решения с УЗО . Такие варианты будут отличным решением в местах, где есть серьезные риски, что связаны с безопасностью.

Как правильно выбрать силовую розетку

Силовая розетка выбирается уже после приобретения электроплиты или другого оборудования. Дело в том что производители не могут заранее знать, к какой сети будет выполнено подключение – однофазной или трехфазной. Размеры однофазных силовых розеток больше обычных. С их помощью к оборудованию подводится фаза, ноль и заземление. При отсутствии заземления соответствующий контакт не используется и остается пустым.

Трехфазная розетка сама по себе считается силовой, поскольку минимальный ток этих изделий составляет 32А. Они оборудуются 4, 5 или 7 контактами в зависимости от наличия заземления на объекте. Вариант с 7 контактами предполагает дополнительную защиту и применяется довольно редко. Таким образом, при выборе силовой розетки учитывается расчетная мощность, количество фаз в сети, а также наличие или отсутствие заземления. Кроме основных, существуют и дополнительные второстепенные параметры, обеспечивающие удобное и комфортное пользование приборами.

Конструкция силовой розетки может быть предназначена для внешней или внутренней установки. В первом случае устройство закрепляется на поверхности стены с помощью дюбелей или специальной подставки. Второй вариант предусматривает установку внутрь стены, поэтому под розетку прорезается посадочное место. Такое подключение считается более надежным и безопасным.

В некоторых моделях предусмотрен фиксатор, компенсирующий вибрацию на контактах, возникающую под действием электрического тока. При эксплуатации обычных приборов достаточно стандартных контактных зажимов, но при использовании мощного оборудования лучше перестраховаться. В различных конструкциях фиксация осуществляется защелкой, работающей от кнопки или резьбой с помощью накидной гайки.

Существуют силовые розетки, оборудованные предохранительными шторками. Многие из них устанавливаются на небольшую высоту, в результате они становятся потенциально опасными для детей, проживающих в доме. Конструкция шторок не позволяет вставить в розетку что-либо, помимо штепсельной вилки.

Выбирая розетку, следует обращать внимание на степень защиты. Существуют IP коды, обозначенные в виде IPXX

Они не только наносятся на розетку, но и отмечаются в технической документации. Символы ХХ заменяются цифровым кодом, указывающим на степень защищенности контактов от воздействия влаги и попадания в них инородных предметов. Минимальное и максимальное значения находятся в пределах от IP00 до IP68. Полная защита исключает попадание влаги на контакты даже при непосредственном взаимодействии с водой. Минимальный класс защиты для розетки электроплиты, установленной на кухне, составляет IP24 и более.

Широкий ассортимент этих изделий включает в себя и дорогостоящие конструкции. В некоторые модели может встраиваться УЗО и другие средства дополнительной защиты. Их выбор осуществляется в индивидуальном порядке, в соответствии с условиями будущей эксплуатации.

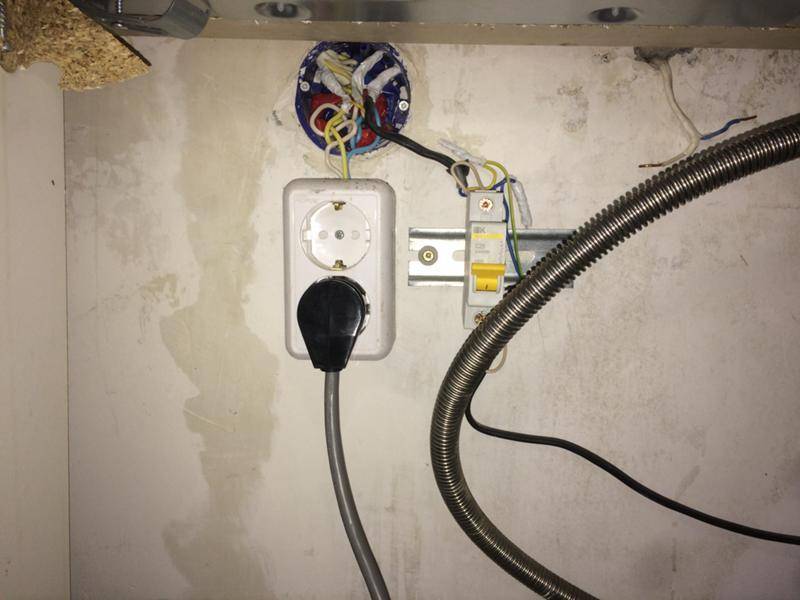

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

• Можно, главное чтобы при этом соблюдались 3 условия:
• духовка должна быть мощностью не более 3,5 кВт;
• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

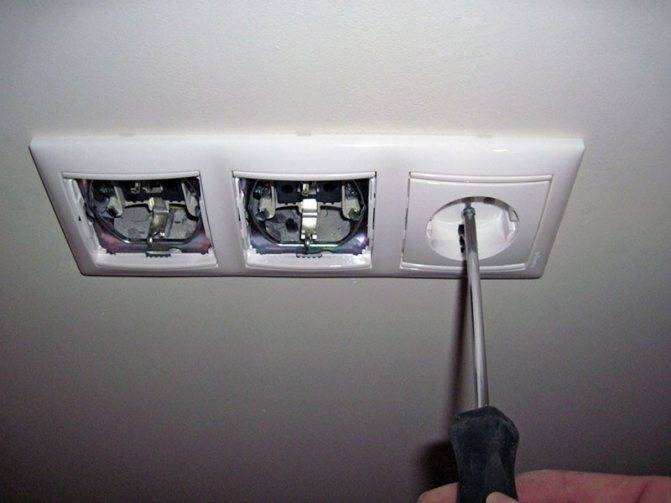

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:

Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.
