Схема блока питания телевизора: принцип работы, возможные причины неисправности

Восстановление стандартных устройств

Чаще всего в домашних условиях предпринимаются попытки восстановить блоки питания телевизоров и компьютеров. Желательно предварительно найти схему конкретного устройства. Прежде всего это касается телевизоров с кинескопами, так как их ИБП выдают широкий диапазон напряжений. С десктопными ПК проще, ведь их питающие блоки изготовлены по типовой схеме.

Ремонт телевизора

О проблемах с блоком питания свидетельствует неработающий светодиод «спящего» режима. Сначала следует проверить работоспособность сетевого шнура. Если проблема обнаружена не была, тогда можно приступить к предварительным ремонтным работам:

разборке ТВ и освобождению электронных печатных плат;
визуальному осмотру ИБП на наличие внешних неисправностей, например, вздутых конденсаторов;
проверке мест пайки (особое внимание здесь нужно уделить контактам импульсного трансформатора).

Среди основных неисправностей питающих блоков ТВ можно отметить:

  • обрыв балластных резисторов;
  • выход из строя фильтрующего высоковольтного конденсатора;
  • пробой диодного моста;
  • неисправность конденсаторов фильтра вторичного напряжения.

Все эти детали, кроме диодов, можно проверить непосредственно на плате. После замены неисправных элементов вместо предохранителя подключается обычная лампа накаливания, и телевизор подключается к сети. Здесь возможны следующие варианты поведения восстановленного агрегата:

  1. Светодиод «спящего» режима включается, а лампа загорается и начинает затухать. Одновременно с этим на экране появляется растр. В этом случае необходимо проверить показатель напряжения строчной развертки. Если его значение оказалось повышенным, то причина может заключаться в неисправных конденсаторах или оптронных парах.
  2. Когда светодиод не загорается, растр на экране отсутствует, а лампа вспыхает и гаснет, то нерабочим является генератор импульсов. В такой ситуации нужно проверить напряжение на конденсаторе. Если его значение оказалось менее 280 В, тогда может быть пробит один из диодов моста либо вышел из строя конденсатор.
  3. Когда лампа горит ярко, нужно снова проверить все элементы ИБП.

Этот алгоритм действий позволит выявить основные неполадки питающего блока телевизора.

Десктопный компьютер

Следует помнить, что ремонт импульсных блоков питания с ШИМ-контроллером отличается сложностью, поэтому в некоторых ситуациях стоит просто заменить ИБП. Именно такие питающие устройства устанавливаются в современные десктопные ПК. О наличии проблемы свидетельствуют следующие признаки:

  • компьютер не запускается;
  • не вращается кулер ИБП;
  • наблюдается многократный запуск питающего устройства.

Для проведения ремонтных работ необходимо извлечь из системного блока ИБП и снять с него кожух. Затем нужно с плат и деталей удалить пыль с помощью кисточки. После этого проводится визуальный осмотр элементов блока, затем к нему подключается нагрузка. Алгоритм дальнейших действий аналогичен ремонту телевизора.

При проведении ремонтных работ необходимо соблюдать правила безопасности и проявить осторожность. Также стоит правильно оценить свои возможности, ведь порой лучше обратиться к профессионалам

Самостоятельный ремонт

Неисправности некоторого типа можно устранить без помощи специалистов из сервисного центра. Ниже перечислены основные проблемы, самостоятельное решение которых по силам даже далекому от ремонта электротехники пользователю:

  1. Режим «защиты от несанкционированного доступа». Возможно, вы случайно активировали так называемую «защиту от детей», препятствующую управлению ТВ со встроенной на него панели. В такой ситуации используйте пульт ДУ, сигнал которого не блокируется данной функцией. После успешного запуска телевидения, не забудьте отключить режим защиты.
  2. Сломанный пульт дистанционного управления. При неработоспособном пульте дистанционного управления можно воспользоваться специальным приложением для смартфона и планшета, превращающее смартфон в полноценный ПДУ. Здесь в качестве примера можно назвать бесплатную утилиту TV-Remote из AppStore и Google Play. Также нелишним будет попытаться просто заменить батарейки или аккумуляторы в неисправном «пульте».
  3. Розетка. Несветящийся индикатор ТВ означает, что устройство не подключено к сети электропитания. Самостоятельно ремонтировать розетку настоятельно не рекомендуем, а вот с подключением телевизора к другому источнику энергии справится любой пользователь.
  4. Слабый уровень сигнала/внешние помехи. Если на дисплее нет никакой картинки, хотя сам телевизионный аппарат находится в активном состоянии, проблема заключается в плохих погодных условиях или сбоях у кабельного провайдера. В таком случае необходимо позвонить поставщику связи, чтобы узнать о случившихся сбоях на линии просто подождать некоторое время.
  5. Подключение внешних устройств. Телевизионный монитор настроен на отображение информации с таких девайсов, как смартфон, компьютер, планшет. Зайдите в настройки и убедитесь, что сигнал не поступает через HDMI или AV-канал.

Замена поврежденных элементов

  1. Паяльник с возможностью регулирования уровня нагрева.
  2. Отвертки.
  3. Кусачки.
  4. Пинцет.
  5. Мультиметр.
  6. Припой.

Чтобы удалить неисправный элемент, нужно перевернуть плату и нагреть припой, который фиксирует «ножки» элемента с общей дорожкой платы. Как только олово расплавиться, ножки можно будет вытащить, потянув за основание элемента. Далее рекомендуется удалить остатки старого припоя с местом работы и непосредственно в отверстиях платы под ножки. Это позволит более надежно впаять новые элементы. Вставив ножки нового элемента в отверстия, следует зафиксировать их оловом

Делать это необходимо предельно осторожно, используя небольшое количество припоя. В противном случае можно задеть соединение соседних элементов

Когда все ремонтные работы выполнены, можно проверить работоспособность БП. Но перед тем, как проверять блок питания телевизора на исправность в работе, следует провести дополнительную проверку. Для этого достаточно извлечь предохранитель и заменить его обычной лампочкой накаливания. Если при подаче питания на плату нить накала лампы раскаляется, значит можно пробовать подключать плату.

Мощный импульсный блок питания?

Значительно повысить f удается только в относительно маломощных ИБП с точки зрения силовой электроники. В преобразователях электрической энергии большой мощности – десятки, сотни и тысячи киловатт, сколь существенно увеличить частоту не получится. Это вызвано отсутствием транзисторов или тиристоров, способных быстро переключать большую нагрузку, сохраняя при этом приемлемый уровень потерь энергии. Максимум удается повысить f до тысячи герц, 400 Гц, а то и вовсе ниже. К тому же возникают трудности с охлаждением таких преобразовательных установок.

Потери в полупроводниковых ключах зависят от приложенного к ним напряжения, протекающего I и частоты переключения. С ростом f потери энергии в полупроводниковых ключах сильно возрастают. Поэтому существенно снижается коэффициент полезного действия всей преобразовательной установки. Отсюда данный способ пока что не находит применения для мощных преобразователей и является малоэффективным.

Но и здесь был найден выход. Все усилия были направлены в сторону уменьшения размеров и веса обмоток. В преобразователях она может достигать нескольких тонн. Если получится существенно уменьшить ее размеры, тогда можно домотать некоторое количество витков и за счет этого снизить габариты магнитопровода при сохранении прежнего значения электродвижущей силы.

Масса меди обмоток mо зависит от суммарной длины одного витка lв, их числа w, площади поперечного сечения Sв и удельного веса меди γм.

mо = lв∙w∙Sв∙γм.

Длина витка lв определяется его диаметром dв, поэтому можем переписать предыдущее выражение следующим образом:

mо = π∙dв∙w∙Sв∙γм.

В свою очередь диаметр dв определяет индуктивность Т. Поэтому его мы уменьшить не можем, поскольку это в конечном итоге повлечет за собой уменьшение ЭДС, а это не допустимо.

Также нельзя снизить удельный вес меди. Остается снижать площадь поперечно сечения витка.

Она в свою очередь зависит от величины протекающего I и допустимой плотности тока j.

Sв = I∙j.

Величину тока мы также снизить не можем, поскольку она определяет мощность трансформатора при заданном значении электродвижущей силы. Остается только один способ – увеличить допустимую плотность j.

Сверхпроводники

Эта величина для меди в среднем находится в пределах от 8 до 10 А/мм2. Для обмоток электрических машин она будет иметь меньшее, а для монтажных проводов или линий электропередач – большее значение.

Величина j показывает, какой максимальный ток можно пропустить через заданное сечение проводника. Для простоты примем допустимое значение j = 10 А/мм2. Это значит, что через медный провод сечением 1 мм2 можно пропустить I величиной 1 А. Если превысить эту величину, то он будет перегреваться, что недопустимо. Главная причина заключается в перегреве изоляции, которая для электрических машин обходится дороже стоимости самого провода. С ростом температуры эксплуатационный срок изоляции резко снижается. Отсюда преждевременная постановка на ремонт и затратная перемотка изоляции.

Если проводник принудительно охлаждать, то через ту же Sв можно пропустить больший I. Именно таким способом удается существенно уменьшить сечение Sв. Применяют так называемые сверхпроводящие обмотки. Они находятся в специальной герметичной емкости, заполненной жидким азотом. Точка кипения азота чуть более -195 °С. Жидкий азот хорош тем, что он не взрывоопасен и не ядовит.

Благодаря применению жидкого азота снижается сопротивление проводника. Это позволяет повысить j почти в 30 раз, не перегревая его. А соответственно снизить площадь поперечного сечения обмоточного провода, что в свою очередь приводит к снижению веса электромагнитного устройства.

Подытожим сказанное выше. Для снижения массы и габаритов ИБП малой и средней мощности повышают частоту подводимого напряжения к обмоткам трансформатора за счет специальных схемных решений. В силовых преобразователях такой способ пока что трудно реализуем по причине отсутствия полупроводниковых ключей с приемлемыми коммутационными характеристиками. Единственный рациональный способ заключается в использовании сверхпроводящих обмоток.

Теперь, я надеюсь, Вам стало понятно, как работает импульсный блок питания и почему он имеет такую структуру.

Схема

  • фильтр. Не пропускает помехи из сети и обратно (генерируются самим БП);
  • выпрямитель со сглаживающим конденсатором. Обычный диодный мост, дает на выходе почти ровное (с низким коэффициентом пульсаций) постоянное напряжение, равное действующему значению переменного селевого напряжения — 311 В;
  • инвертор. Состоит из быстро переключающихся силовых ключевых транзисторов и управляющей ими микросхемы. На выходе дает прямоугольный переменный ток. Процесс преобразования в инверторе называют широтно-импульсной модуляцией (ШИМ), а микросхему — ШИМ-контроллером. В рабочем режиме реализована обратная связь, потому в зависимости от мощности подключенной к БП загрузки, контроллер регулирует продолжительность открытия транзисторов, то есть ширину импульсов. Также благодаря обратной связи, компенсируются скачки напряжения на входе и броски, обусловленные коммутацией мощных потребителей. Это обеспечивает высокое качество выходного напряжения;
  • импульсный высокочастотный трансформатор. Понижает напряжение до требуемых 12 или 24 В;
  • выпрямитель со сглаживающим конденсатором. Преобразует высокочастотное переменное напряжение в постоянное.

Дроссель переменного тока

Основной элемент сетевого фильтра — дроссель. Его сопротивление (индуктивное) возрастает с увеличением частоты тока, потому высокочастотные помехи нейтрализуются, а ток частотой 50 Гц проходит свободно. Дроссель работает тем эффективнее, чем больше размеры магнитопровода, толщина проволоки и больше витков. Дополнительно установленные конденсаторы улучшают фильтрацию, закорачивая высокочастотные помехи и отводя их на «землю».

Также емкостные сопротивления не позволяют в/ч помехам, генерируемым БП, поступать в сеть. Высокочастотный трансформатор отличается от обычного материалом магнитопровода: используются ферриты или альсифер. Выпрямитель после трансформатора собирается на диодах Шоттки, отличающихся высоким быстродействием.

Существует два способа генерации высокочастотного переменного тока:

  1. однотактная схема. Применяется в БП небольшой мощности — до 50 Вт (зарядки телефонов, планшетов и т.п.). Конструкция простая, но у нее велика амплитуда напряжения на первичной обмотке трансформатора (защищается резисторами и конденсаторами);
  2. двухтактная схема. Сложнее в устройстве, но выигрывает в экономичности (выше КПД). Двухтактная схема делится на три разновидности:

    1. двухполупериодная. Самый простой вариант;
    2. двухполярная. Отличается от предыдущей присутствием 2-х дополнительных диодов и сглаживающего конденсатора. Реализован обратноходовый принцип работы. Такие схемы широко применяются в усилителях мощности. Важная особенность: продлевается срок службы конденсаторов за счет того, что через них протекают меньшие токи;
    3. прямоходовая. Используется в БП большой мощности (В ПК и т.п. устройствах). Выделяется наличием габаритного дросселя, накапливающего энергию импульсов ШИМ (направляются на него через два диода, обеспечивающих одинаковую полярность).

2-тактные БП отличаются схемой силового каскада, есть три модификации:

  1. полумостовая: чувствительна к перегрузкам, потому требуется сложная защита;
  2. мостовая: более экономична, но сложна в наладке;
  3. пушпульная. Наиболее экономична и потому весьма востребована, особенно в мощных БП. Отличается присутствием среднего вывода у первичной и вторичной обмоток трансформатора. В течение периода работает то одна, то другая полуобмотка, подключаемая соответствующим ключевым транзистором.

Стабилизации выходного напряжения добиваются следующими способами:

  • применением дополнительной обмотки на трансформаторе. Это самый простой способ, но и наименее действенный. Снимаемое с нее напряжение корректирует сигнал на первичной обмотке;
  • применением оптопары. Это более эффективный способ. Основные элементы оптопары — светодиод и фототранзистор. Схема устроена так, что протекающий через светодиод ток пропорционален выходному напряжению. Свечение диода управляет работой фототранзистора, подающего сигналы ШИМ-контроллеру.

Таким образом, в данной методике контролируется непосредственно напряжение на вторичной обмотке, при этом отсутствует гальваническая связь с генератором ключевого каскада.

При подключении последовательно с оптопарой стабилитрона качество стабилизации становится еще выше.

Ремонт блока питания

Так как неисправность блока питания одна из самых распространенных проблем всех типов ТВ, то необходимо изучить ее подробнее.

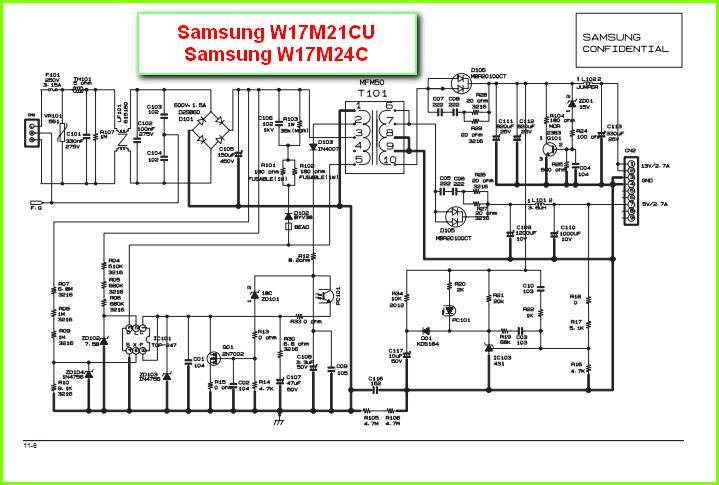

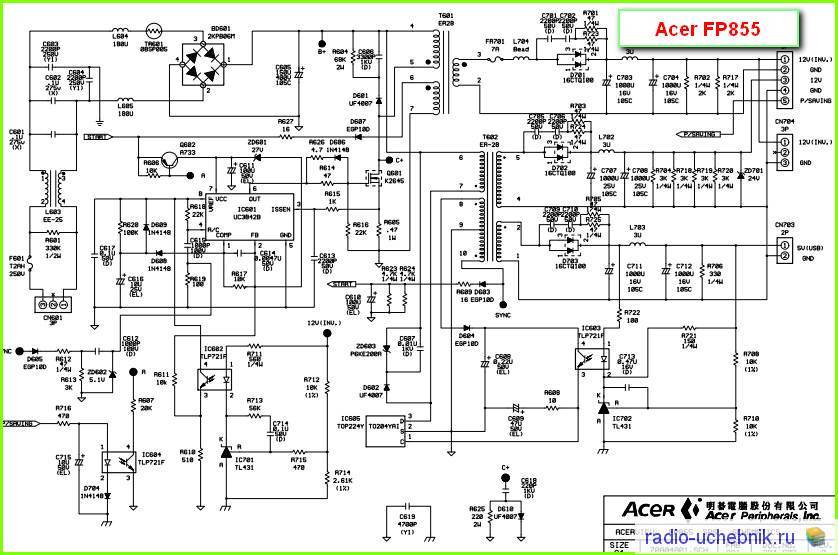

Ремонт блоков питания жидкокристаллических телевизоров

Так как все модели ЖК-мониторов не имеют принципиально разных конструктивных отличий, поэтому ниже представленная схема может применяться для всех ТВ (Тошиба, Горизонт, Самсунг, Сони, Рубин).

Инструкция:

  1. Вскрыть при помощи инструментов задний корпус устройства.
  2. Открутив крышку, пользователь увидит, расположенный с левой стороны блок питания ЖК телевизора, а справа находится основная плата.
  3. На плате блока имеются три трансформатора: нижний, верхний и трансформатор справой стороны – он отвечает за дежурную работу монитора, с него и нужно начинать проверку.
  4. Трансформатор, отвечающий за дежурный режим должен давать напряжение в 5В. Чтобы понять, в каком проводе произвести замер, рекомендуется воспользоваться схемой или посмотреть на маркировку корпуса. Около нужного контакта будет набито -5В.
  5. Первым замеряется обрыв цепи, необходимо прикрепить один щуп к контакту -5В, а другой к катоду диода, расположенного на радиаторе. Поставить тестер в режим прозвона, и проверить цепь. Наличие звукового сигнала будет свидетельствовать о том, что обрыва нет.
  6. Затем один щуп мультиметра прикрепить к панели ТВ, а другой оставить на прежнем контакте, включить экран в сеть и произвести замер напряжения. Если устройство покажет значение меньше 5В, например, 1,5 то это говорит о том, телевизор работает не на полную мощь, возможно, высох конденсатор.
  7. Нужно перепаять вышедшие из работы элементы, для этого изъять плату, отсоединить шлейф матрицы.
  8. После выполненной работы экран должен включиться.

Кинескопные ТВ

Ремонт мониторов, оснащенных кинескопом, например таких, как (рубин, шарп 2002sc, сони тринитрон, ввк), а также ремонт телевизора Самсунг, Панасоник. всегда начинается проверки блока питания.

Тестирование выполняется с помощью лампы накаливания, но перед выполнением процедуры нужно обязательно отключить Sharp c2002sc, Самсунг или другой экран от нагрузки (каскад строчной развертки). Напряжение строчной развертки может варьироваться от 110 до 150 В, это зависит от размера кинескопа. Требуется найти в цепи ТВ конденсатор фильтра развертки. Далее нужно будет подключить лампочку, для того чтобы снять нагрузку, необходимо отпаять дроссель и предохранитель, через которые элемент СП потребляет питание. Такая схема применяется для экранов sharp c 2002sc.

После, адаптер питания подключить к электричеству и сделать замер напряжения, если значения будут превышать норму, то придется проверить цепь обратной связи блока питания. Если же БП в хорошем состоянии, то лампочка убирается, и все элементы припаиваются на место. Это основная информация, как отремонтировать телевизор своими руками.

Ремонт питающего устройства настольного компьютера

Сегодня наибольшее распространение для питания настольных (десктопных) конструкторов получили устройства «АТХ» различной мощности. Поводом для их ремонта должно послужить:

материнская плата не запускается (компьютер полностью неработоспособен);
вентилятор охлаждения самого устройства не вращается;
блок многократно «пытается» самозапуститься.

Перед началом ремонта устройств «АТХ» необходимо собрать нагрузочную схему (рисунок). Ремонт осуществляют в следующей последовательности:

  • устройство вынимается из компьютера и с него снимается кожух;
  • пылесосом и кисточкой удаляется пыль с электронных плат и поверхностей деталей;
  • производится внешний осмотр электронных элементов и печатных плат;
  • подключается нагрузочное устройство.

Если при включении лампа ярко вспыхивает и продолжает гореть, значит из строя вышел диодный мост в высоковольтной части или фильтрующий конденсатор. Возможно перегорание высоковольтного трансформатора.

Если предохранитель цел, то причиной неработоспособности может быть:

  • выход из строя транзисторов генератора импульсов;
  • неисправность ШИМ-контроллера.

В этих случаях проще приобрести новое устройство, которое в зависимости от мощности, стоит от 600…800 рублей.

При многократном самозапуске устройства причиной неработоспособности обычно является вход из строя стабилизатора опорного напряжения. При этом система компьютера не может пройти режим самотестирования отключает и включает модуль питания.

Помогите разобраться. Power Man IP-P350AJ2-0, «горячие» электролиты 680×200 Ost, один «горячий» W12NK90Z, «холодные» два SBL4045PT, один MBR2010OPT. Микросхемы ШИМ – GM3843, дежурка – ICE2A0565Z, супервайзер – WT7510. Дежурка 5,12V «чистая», а выходные 5V и 12V пульсируют. Заменены все электролиты кроме «горячих». Снятые все проверены – целые! Проверены «горячие» на С и ESR, в норме. Sparkman SM-350W, «горячие» электролиты 220×200 CapXon, там же два C4106 + один C3866, «холодные» два CEP703AL, F12C20C, 85L304OPT. ШИМ – TL494CN. Дежурка 5,02V «чистая», а выходные 5V и 12V пульсируют.

2461 просмотр

Извиняюсь, забыл, здесь rom.by/forum/delux_dlp-440w_treshchit_silovoj_trans_prygajut видимо аналогичная неисправность была. Только вот решение не понятно.

Там другой БП и схемотехника другая. У вас в первом, в цепи питания 3843 мелкий электролит 10-22мкФ точно проверен?А питание самого ШИМа случайно не прыгает, на 7выводе? Ставлю туда на 47, да и керамикой можно зашунтировать. А во втором гляньте электролит в цепи питания 494, там обычно 47мкФх50В. у меня было как-то после остановки вентилятора и замены почти всех электролитов, упустил именно этот в питании ШИМа. А он высох – осталось 0,2мкФ вместо 47 Поведение было как у ваших.

Читать также: Флюгер корабль своими руками фото чертежи

Согласен. Но очень похожая неисправность. И период всплесков и звук тоже. ВСЕ электролиты кроме двух высоковольтных заменил на новые Jamicon. По схеме с15 стоял 10х50 заменил на такой же. Да по схеме параллель керамика c16 104. По совету поставил 47х50. Пульсации остались на выходе и на 7 ноге тоже они есть. На выходах поменялась чуть форма. Во втором с23 47х50 заменил на новый не глядя. Эффект нулевой. И тоже на 12 ноге всплески. Была мысль заменить тоже все электролиты, но остановила безрезультатность первого.

В наше время практически все электроприборы бытового назначения имеют специальные приспособления, именуемые импульсными блоками. Они могут иметь вид как отдельного модуля, так и платы, размещенной в конструкции прибора.

Импульсный блок питания

Поскольку импульсные блоки предназначены для выпрямления и понижения сетевого напряжения, то они могут часто выходить из строя. Поэтому, чтобы не покупать новое дорогостоящее бытовое устройство, знания о том, как его можно починить своими руками будут достаточно востребованными. О том, как выявить неисправности работы данного прибора или платы, а также как самостоятельно провести его ремонт, вам расскажет данная статья.

Общие рекомендации по ремонту блока питания телевизора

Итак, пошаговая инструкция ремонт импульсного блока питания:

  1. Включаем телевизор, убеждаемся, что он не работает, что индикатор дежурного режима не горит. Если он горит, значит дело, скорее всего, не в блоке питания. На всякий случай надо будет проверить напряжение питания строчной развертки.
  2. Выключаем телевизор, разбираем его.
  3. Проводим внешний осмотр платы телевизора, особенно участка, где размещен блок питания. Иногда могут быть обнаружены вспучившиеся конденсаторы, обгоревшие резисторы и другое. Надо будет в дальнейшем проверить их.
  4. Внимательно смотрим пайки, особенно трансформатора, ключевого транзистора/микросхемы, дросселей.
  5. Проверяем цепь питания: прозваниваем шнур питания, предохранитель, выключатель питания (если он есть), дроссели в цепи питания, выпрямительный мост. Часто при неисправном ИБП предохранитель не сгорает — просто не успевает. Если пробивается ключевой транзистор, скорее сгорит балластное сопротивление, чем предохранитель. Бывает, что горит предохранитель из-за неисправности позистора, который управляет размагничивающим устройством (петлей размагничивания). Обязательно проверьте на короткое замыкание выводы конденсатора фильтра сетевого питания, не выпаивая его, так как таким образом часто можно проверить на пробой выводы коллектор – эмиттер ключевого транзистора или микросхемы, если в нее встроен силовой ключ. Иногда питание на схему подается с конденсатора фильтра через балластные сопротивления и в случае их обрыва надо проверять на пробой непосредственно на электродах ключа.
  6. Проверяем остальные детали блока — диоды, транзисторы, некоторые резисторы. Сначала проверку производим без выпаивания детали, выпаиваем только когда возникло подозрение, что деталь может быть неисправна. В большинстве случаев такой проверки достаточно. Часто обрываются балластные сопротивления. Балластные сопротивления имеют малую величину (десятые Ома, единицы Ом) и предназначены для ограничения импульсных токов, а также для защиты в качестве предохранителей.
  7. Смотрим, нет ли замыканий во вторичных цепях питания — для этого проверяем на короткое замыкание выводы конденсаторов соответствующих фильтров на выходах выпрямителей.

Включаем. На этом этапе возможны три варианта:

  1. Лампочка ярко вспыхнула, затем притухла, появился растр. Или загорелась индикация дежурного режима. В обоих случаях надо замерить напряжение, питающее строчную развертку — для разных телевизоров оно различно, но не больше 125 Вольт. Часто его величина написана на печатной плате, иногда возле выпрямителя, иногда возле ТДКС. Если оно завышено до 150–160 Вольт, а телевизор находится в дежурном режиме, то переведите его в рабочий режим. В некоторых телевизорах допускается завышение напряжений на холостом ходу (когда строчная развертка не работает). Если в рабочем режиме напряжение завышено, проверьте электролитические конденсаторы в блоке питания только методом замены на заведомо исправный. Дело в том, что часто электролитические конденсаторы в ИБП теряют частотные свойства и на частоте генерации перестают выполнять свои функции несмотря на то, что при проверке тестером методом заряда-разряда конденсатор вроде бы исправен. Также может быть неисправна оптопара (если она есть) или цепи управления оптопарой. Проверьте, регулируется ли выходное напряжение внутренней регулировкой (если таковая имеется). Если не регулируется, то надо продолжить поиск неисправных деталей.
  2. Лампочка ярко вспыхнула и погасла. Ни растра, ни индикации дежурного режима не появилось. Это говорит о том, что импульсный блок питания не запускается. Надо измерить напряжение на конденсаторе сетевого фильтра, оно должно быть 280–300 Вольт. Если его нет — иногда ставят балластное сопротивление между мостом сетевого выпрямителя и конденсатором. Еще раз проверить цепи питания и выпрямителя. Если напряжение занижено, может быть оборван один из диодов моста сетевого выпрямителя или, что встречается чаще, потерял емкость конденсатор фильтра сетевого питания. Если напряжение в норме, то нужно еще раз проверить выпрямители вторичных источников питания, а также цепь запуска. Цепь запуска у простых телевизоров состоит из нескольких резисторов, включенных последовательно. Проверяя цепь, надо измерять падение напряжения на каждом из них, измеряя напряжение непосредственно на выводах каждого резистора.
  3. Лампочка горит на полную яркость. Немедленно выключите телевизор. Заново проверьте все элементы. И помните — чудес в радиотехнике не бывает, значит вы где-то что-то упустили, не все проверили.
