Как рассчитать мощность, силу тока и напряжение: принципы и примеры расчета для бытовых условий

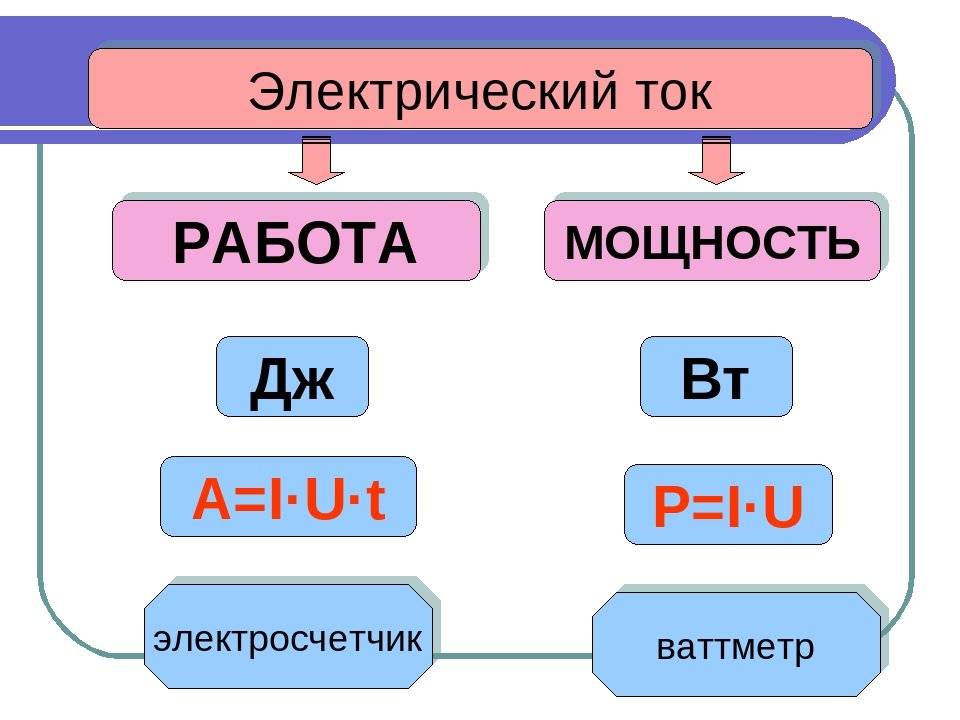

По какой формуле вычисляется мощность электрического тока

Она выглядит как P = A / t = I x U, обозначения следующие:

  • P – мощность тока в ваттах (Вт);
  • A – его работа на данном участке цепи в джоулях (Дж);
  • t – время, за которое совершена работа (в секундах);
  • U – напряжение электричества для участка цепи в вольтах (В);
  • I – сила в амперах (А).

Верное определение мощности критически важно для соблюдения правил техники безопасности при эксплуатации электросети и исключения возгораний. Это может произойти, если проводка выбрана неправильно

Для измерения необходимо использовать специальные приборы, но это возможно не всегда.

Определение мощности для переменного тока:

  • с помощью амперметра;
  • по формуле P= U х I с использованием значений в указанный момент времени;
  • по формуле P= U х I x сos φ, если есть сдвиг фаз.

Символ φ обозначает коэффициент мощности. Когда к сети подключен только свет или приборы для нагревания, он равен 1, для более сложного и мощного оборудования промышленного типа цифра составляет 0,8. Формула для расчета мощности через сопротивление в сети постоянного тока – P = IU.

Как узнать силу тока, зная мощность и напряжения

Чтобы ответить на вопрос, как определить ток, необходимо поделить электронапряжение на общее число ватт. При этом сделать все необходимые вычисления можно самостоятельно, а можно прибегнуть к специальному онлайн-калькулятору.

Расчет мощностного показателя по амперам и ваттам

Узнать потребление электроэнергии по токовой силе резистора можно умножением первой на сопротивление, выражаемое в Омах. В итоге, получится значение, представленное в вольтах, перемноженных на ом. Получится ампер.

Обратите внимание! Если нет сопротивления, нужно поделить ваттный показатель на токовую энергию, то есть следует поделить ватты на амперы и получится значение электроэнергии в вольтах. Понять мощностное показание через величину электричества с электронапряжением, можно умножив соответствующие показания с устройства

Расчет электроэнергии через электромощность и электронапряжение

Расчет потребляемой мощности

Электромощность является величиной, которая отвечает за факт скорости изменения или передачи электрической энергии. Есть полная и активная мощностная нагрузка, а также активная и реактивная. Полная вычисляется так: S = √ (P2 + Q2), где P является активной частью, а Q реактивной. Для нахождения потребляемого мощностного показателя необходимо знать число электротока, которое потребляется нагрузкой, а также питательное напряжение, которое выдается при помощи источника.

Что касается бытового определения потребляемой электрической энергии, необходимо вычислить общее количество ватт питания электрических приборов и паспортные данные номинальной силы электротока котла. Как правило, все электрические приборы работают с переменным током и напряжением в 220 вольт. Для вычисления тока проще всего воспользоваться амперметром. Зная первый и второй параметры, реально узнать величину потребляемой энергии.

Стоит указать, что измерить мощность через напряжение или сделать расчет мощности по сопротивлению и напряжению возможно не только формулой, но и прибором. Для этого можно воспользоваться мультиметром с токоизмерительными клещами или специализированным измерителем — ваттметром.

Обратите внимание! Оба работают по одному и тому же принципу, указанному в руководстве по их эксплуатации. Подсчет потребляемой мощности

Подсчет потребляемой мощности

Мощность, ток и напряжение — три составляющие расчета проводки в доме. Узнать все необходимые параметры в любой сети просто при помощи формул, представленных выше. От этих значений будет зависеть исправность работы всей домашней электрики и безопасность ее владельца.

https://youtube.com/watch?v=dwaSF3W4TxU

Электричество

Электричество – это природное явление, подтверждающее существование, взаимодействие и движение электрических зарядов. Электричество впервые было обнаружено еще в VII веке до н.э. греческим философом Фалесом

Фалес обратил внимание на то, что если кусочек янтаря потереть о шерсть, он начинает притягивать к себе легкие предметы. Янтарь на древнегреческом – электрон

Вот так и представляю себе, сидит Фалес, трет кусок янтаря о свой гиматий (это шерстяная верхняя одежда у древних греков), а затем с озадаченным видом смотрит, как к янтарю притягиваются волосы, обрывки ниток, перья и клочки бумаги.

Данное явление называется статическим электричеством. Вы можете повторить данный опыт. Для этого хорошенько потрите шерстяной тканью обычную пластмассовую линейку и поднесите ее к мелким бумажным кусочкам.

Следует отметить, что долгое время это явление не изучалось. И только в 1600 году в своем сочинении «О магните, магнитных телах и о большом магните – Земле» английский естествоиспытатель Уильям Гилберт ввел термин – электричество. В своей работе он описал свои опыты с наэлектризованными предметами, а также установил, что наэлектризовываться могут и другие вещества.

Далее на протяжении трех веков самые передовые ученые мира исследуют электричество, пишут трактаты, формулируют законы, изобретают электрические машины и только в 1897 году Джозеф Томсон открывает первый материальный носитель электричества – электрон, частицу, благодаря которой возможны электрические процессы в веществах.

Электрон – это элементарная частица, имеет отрицательный заряд примерно равный -1,602·10-19 Кл (Кулон). Обозначается е или е–.

Расчет силы тока по мощности и напряжению онлайн

Расчёт силы тока онлайн калькулятор

Онлайн калькулятор производит расчёт по нормируемому напряжению, если напряжение в Вашей местности отличается от нормальных значений, т.е. имеются значительные просадки напряжения, советуем Вам воспользоваться формулами приведёнными ниже.

Просадка напряжения. Кликабельно.

Данные формулы помогут Вам произвести более точный расчёт для Вашей сети

Обращаем Ваше внимание, что формулы для расчёта тока в сети 230 В и в сети 400 В имеют различия. Для получения более точных значений советуем использовать значения напряжения полученные путём измерения действующей величины мультиметром. I— cила тока, А;

I— cила тока, А;

P— мощность потребителя, Вт;

U— напряжение в сети, В;

cosφ — коэффициент мощности (от 0 до 1);

Расчёт силы тока по мощности и напряжению для трёхфазной сети:

I = P / ( U ×1,732 × cosφ ) ,

I— cила тока, А;

P— мощность потребителя, Вт;

U— напряжение в сети, В;

cosφ — коэффициент мощности (от 0 до 1);

Коэффициент мощности cosφ определение, теория.

Коэффициент мощности cosφ — безмерная физическая величина, которая характеризует потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей . Коэффициент мощности показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.

Полная мощность прибора состоит из активной и реактивной составляющей (активной и реактивной мощности). Активная составляющая совершает полезную работу, то есть использует электрическую энергию и полностью преобразует в другой необходимый вид энергии. Существуют отдельные приборы, которые в основном работают на данной составляющей, это к примеру обогреватели, электропечи, электроплиты, утюги, лампочки накаливания и т.п. У данных приборов cosφ будет максимально близок к максимальному значению от 0,95 до 1.

Реактивная составляющая возникает в цепях в которых содержаться реактивные элементы, например конденсаторы, катушки индуктивности, электродвигатели различных видов. Т.е. к этой группе относятся практически все приборы в основе которых есть платы и микросхемы, а также электродвигатели. Например, электродрели, отрезные, шлифовальные машинки, штроборезы, бытовая электронная техника. У данных типов приборов cosφ будет находится в диапазоне от 0,5 до 1. Реактивная составляющая обычно считается вредной характеристикой цепи.

Активная и реактивная мощность. Кликабельно.

Анализируя вышеизложенное можно прийти к выводу, что чем меньше реактивная составляющая в нагрузке тем ближе к единице значение cosφ. Чем выше значение cosφ, тем более эффективно работает потребитель электроэнергии.

Примерные значения cosφ для некоторых типов оборудования:

  • лампы накаливания — 1;
  • обогреватели, электропечи, электроплиты и т.п. — 0,95;
  • электродвигатели — 0,85 ..0,87;
  • дрели, отрезные машинки и т.п. — 0,85 ..0,9;
  • электродвигатели компрессоров, холодильников, стиральных машин и т.п. — 0,7…0,85
  • компьютеры, телевизоры, СВЧ печи, кондиционеры, вентиляторы, энергосберегающие лампы — 0,5 ..0,8

Более точные значения cosφ зачастую можно найти в паспорте прибора или на бирке.

Источник



Мощность тока

Разобравшись с понятием механической мощности, перейдём к рассмотрению электрической мощности (мощность электрического тока). Как Вы должны знать U — это работа, выполняемая при перемещении одного кулона, а ток I — количество кулонов, проходящих за 1 сек. Поэтому произведение тока на напряжение показывает полную работу, выполненную за 1 сек, то есть электрическую мощность или мощность электрического тока.

Активная электрическая мощность (это мощность, которая безвозвратно преобразуется в другие виды энергии — тепловую, световую, механическую и т.д.) имеет свою единицу измерения — Вт (Ватт). Она равна произведению 1 вольта на 1 ампер. В быту и на производстве мощность удобней измерять в кВт (киловаттах, 1 кВт = 1000 Вт). На электростанциях уже используются более крупные единицы — мВт (мегаватты, 1 мВт = 1000 кВт = 1 000 000 Вт).

Будет интересно Что такое коэффициент полезного действия (КПД) и как рассчитать его по формуле

Реактивная электрическая мощность — это величина, которая характеризует такой вид электрической нагрузки, что создаются в устройствах (электрооборудовании) колебаниями энергии (индуктивного и емкостного характера) электромагнитного поля. Для обычного переменного тока она равна произведению рабочего тока I и падению напряжения U на синус угла сдвига фаз между ними: Q = U*I*sin(угла). Реактивная мощность имеет свою единицу измерения под названием ВАр (вольт-ампер реактивный). Обозначается буквой «Q».

Простым языком активную и реактивную электрическую мощность на примере можно выразить так: у нас имеется электротехническое устройство, которое имеет нагревательные тэны и электродвигатель. Тэны, как правило, сделаны из материала с высоким сопротивлением. При прохождении электрического тока по спирали тэна, электрическая энергия полностью преобразуется в тепло. Такой пример характерен активной электрической мощности.

Электродвигатель этого устройства внутри имеет медную обмотку. Она представляет собой индуктивность. А как мы знаем, индуктивность обладает эффектом самоиндукции, а это способствует частичному возврату электроэнергии обратно в сеть. Эта энергия имеет некоторое смещение в значениях тока и напряжения, что вызывает негативное влияние на электросеть (дополнительно перегружая её).


Расчетные формулы мощности тока

Похожими способностями обладает и ёмкость (конденсаторы). Она способна накапливать заряд и отдавать его обратно. Разница ёмкости от индуктивности заключается в противоположном смещении значений тока и напряжения относительно друг друга. Такая энергия ёмкости и индуктивности (смещённая по фазе относительно значения питающей электросети) и будет, по сути, являться реактивной электрической мощностью.

Более подробно о свойствах реактивной мощности мы поговорим в соответствующей статье, а в завершении этой темы хотелось сказать о взаимном влиянии индуктивности и ёмкости. Поскольку и индуктивность, и ёмкость обладают способностью к сдвигу фазы, но при этом каждая из них делает это с противоположным эффектом, то такое свойство используют для компенсации реактивной мощности (повышение эффективности электроснабжения). На этом и завершу тему, электрическая мощность, мощность электрического тока.

Мощность электрического тока

В обыденной жизни нередко нам приходится менять электрические лампочки в люстрах или настольных лампах

При этом возникает вопрос: какую лампочку выбрать? Как известно, лампочки различаются не только по своему внешнему виду и устройству, но и по такому важному параметру, как мощность

МОЩНОСТЬ ЭЛЕКТРИЧЕСКОГО ТОКА

Действие тока характеризуется не только работой, но и мощностью. Из курса физики 7 класса вы знаете, что мощность равна отношению совершённой работы ко времени, в течение которого эта работа была совершена. Мощность в механике принято обозначать буквой N, электрическая мощность обозначается буквой Р. По аналогии с механикой электрическая мощность — это физическая величина, характеризующая быстроту совершения работы электрическим током: P = A/t

Но работа тока равна произведению напряжения на силу тока и на время его протекания: А = Ult. Поэтому мощность тока равна:

Таким образом, мощность электрического тока равна произведению напряжения на силу тока в цепи:

Р = UI.      (1)

ЕДИНИЦЫ МОЩНОСТИ ЭЛЕКТРИЧЕСКОГО ТОКА

За единицу мощности принят ватт (1 Вт):  1 Вт = 1 В • 1 А.

Зная мощность электрического тока, легко определить работу тока за заданный промежуток времени: А = Pt.

Единицей работы электрического тока является джоуль (1 Дж): 1 Дж = 1 Вт • 1 с.

Эту единицу работы неудобно использовать на практике, так как работа тока совершается в течение длительного времени (несколько часов и более). Поэтому часто используется внесистемная единица работы: ватт-час (Вт • ч) или киловатт-час (кВт • ч):

ЗАВИСИМОСТЬ МОЩНОСТИ ОТ СПОСОБА ПОДКЛЮЧЕНИЯ ПОТРЕБИТЕЛЕЙ ТОКА

Мы знаем, что для настольной лампы чаще всего используются лампочки 25—60 Вт, поскольку они дают достаточно света при включении в сеть, а лампы мощностью 150—200 Вт используют для освещения больших пространств, подъездов, улиц.

Однако всегда ли лампочка большей мощности будет гореть ярче лампы, имеющей меньшую мощность? Для ответа на поставленный вопрос решим следующую задачу. Пусть имеются две лампочки, рассчитанные на напряжение не больше чем 6 В, но различающиеся по мощности (одна лампочка имеет мощность 3 Вт, а другая — 1,8 Вт). Какая из ламп будет гореть более ярко при их включении в цепь двумя способами — параллельно и последовательно? Напряжение источника тока в цепи равно в обоих случаях 6 В.

Обозначим мощность первой лампочки (номинальная мощность) Р1ном = 3 Вт, а мощность второй лампочки P2ном = 1,8 Вт. Чем объяснить, что лампочка в 1,8 Вт при последовательном соединение горит ярче лампы в 3 Вт?

Из формулы (1) с учётом закона Ома нетрудно получить другое выражение для мощности:

Р = U2/R      (2)

Из формулы (2) находим сопротивление каждой лампочки: R1 = 12 Ом, R2 = 20 Ом. При последовательном соединении ламп сила тока, протекающего через них, одинакова: I1 = I2 = I. Поэтому тепловая мощность каждой лампы будет отличной от номинальной:   Р1 = l2R1,   Р2 = l2R2.

Поскольку R2 > R1 то Р2 > Р1, т. е. лампа, рассчитанная на мощность 1,8 Вт, будет гореть ярче, чем лампа, рассчитанная на мощность 3 Вт.

При параллельном соединении ламп наблюдается другая картина. В этом случае напряжение на каждой из ламп одинаково: U1 = U2 = U. При этом расчёт мощности нужно проводить по формуле (2). Отсюда следует, что лампа, рассчитанная на мощность 3 Вт, будет гореть ярче лампы, рассчитанной на мощность 1,8 Вт.

Атмосферные электрические заряды (молнии) могут иметь напряжение до 1 миллиарда вольт, а сила тока молнии может достигать 200 тысяч ампер. Время существования молнии оценивается от 0,1 до 1 с. Температура достигает б—10 тысяч градусов Цельсия.

Несложно посчитать, что мощность молнии при таких условиях равна 200 ГВт, а выделяемая энергия составляет около 200 ГДж.

Вы смотрели Конспект по физике для 8 класса «Мощность электрического тока».

Вернуться к Списку конспектов по физике (Оглавление).

Просмотров:
2 759

Расчет потребляемой мощности

Электромощность является величиной, которая отвечает за факт скорости изменения или передачи электрической энергии. Есть полная и активная мощностная нагрузка, а также активная и реактивная. Полная вычисляется так: S = √ (P2 + Q2), где P является активной частью, а Q реактивной. Для нахождения потребляемого мощностного показателя необходимо знать число электротока, которое потребляется нагрузкой, а также питательное напряжение, которое выдается при помощи источника.

Вам это будет интересно Обозначение разного электрооборудованья на схемах

Что касается бытового определения потребляемой электрической энергии, необходимо вычислить общее количество ватт питания электрических приборов и паспортные данные номинальной силы электротока котла. Как правило, все электрические приборы работают с переменным током и напряжением в 220 вольт. Для вычисления тока проще всего воспользоваться амперметром. Зная первый и второй параметры, реально узнать величину потребляемой энергии.

Стоит указать, что измерить мощность через напряжение или сделать расчет мощности по сопротивлению и напряжению возможно не только формулой, но и прибором. Для этого можно воспользоваться мультиметром с токоизмерительными клещами или специализированным измерителем — ваттметром.

Обратите внимание! Оба работают по одному и тому же принципу, указанному в руководстве по их эксплуатации. Подсчет потребляемой мощности


Подсчет потребляемой мощности

Мощность, ток и напряжение — три составляющие расчета проводки в доме. Узнать все необходимые параметры в любой сети просто при помощи формул, представленных выше. От этих значений будет зависеть исправность работы всей домашней электрики и безопасность ее владельца.

Что влияет на мощность тока

Добавление электрического сопротивления позволяет учесть потери в подключенной цепи (нагрузке). В формуле нахождения мощности для полной цепи учитывают параметры источника питания. Для более точного анализа следует оценить скорость потребления энергии на единицу объема проводника (ΔV).

Мощность равна формуле:

Pуд = Rуд * j2,

где:

  • Rуд – удельное сопротивление;
  • j – плотность тока соответствующего участка цепи.

Из этого выражения понятна зависимость расхода электричества от проводимости. Данное соотношение определяет требования к используемой кабельной продукции. При недостаточном сечении (высоком уровне примесей) увеличивается нагрев. Аналогичный результат получают при подключении мощной нагрузки. На определенном уровне произойдет тепловое разрушение материала.

К сведению. Этот процесс является причиной типичных аварийных ситуаций. Для предотвращения повреждений применяют специализированную технику – автоматические выключатели.

Отличия мощности при постоянном и переменном напряжении

Ведем обозначения электрических величин, которые приняты в нашей стране:

  • Р − активная мощность, измеряется в ваттах, обозначается Вт;
  • Q − реактивная мощность, измеряется в вольт амперах реактивных, обозначается ВАр;
  • S − полная мощность, измеряется в вольт амперах, обозначается ВА;
  • U − напряжение, измеряется в вольтах, обозначается ВА;
  • I − ток, измеряется в амперах, обозначается А;
  • R − сопротивление, измеряется в омах, обозначается Ом.

Назовем основные отличия P на постоянном и Q на переменном электротоке. Расчет P на постоянном электротоке получается наиболее простым. Для участков электрической цепи справедлив закон Ома. В этом законе задействованы только величина приложенного U (напряжения) и величина сопротивления R.

Расчет S (полной мощности) на переменном электротоке производится несколько сложнее. Кроме P, имеется Q и вводится понятие коэффициента мощности. Алгебраически складывая активную P и реактивную Q, получают общую S.

Простые примеры расчета

Бытовая сеть переменного тока

Пример №1. Проверка ТЭНа.

В стиральную машину встроен трубчатый электронагреватель 1,25 кВт на 220 вольт. Требуется проверить его исправность замером сопротивления. По мощности рассчитываем ток и сопротивление.

Проверяем расчет сопротивления калькулятором по току и напряжению. Данные совпали. Можно приступать к электрическим замерам.

Пример №2. Проверка сопротивления двигателя

Допустим, что мы купили моющий пылесос на 1,6 киловатта для уборки помещений. Нас интересует ток его потребления и сопротивление электрического двигателя в рабочем состоянии. Считаем ток:

Вводим в графы калькулятора напряжение 220 вольт и ток 7,3 ампера. Запускаем расчет. Автоматически получим данные:

  • сопротивление двигателя — 30,1 Ома;
  • мощность 1600 ватт.

Цепи постоянного тока

Рассчитаем сопротивление нити накала галогенной лампочки на 55 ватт, установленной в фаре автомобиля на 12 вольт.

Считаем ток:

Вводим в калькулятор 12 вольт и 4,6 ампера. Он вычисляет:

  • сопротивление 2,6 ома.
  • мощность 5 ватт.

Здесь обращаю внимание на то, что если замерить сопротивление в холодном состоянии мультиметром, то оно будет значительно ниже. Это свойство металлов позволяет создавать простые и относительно дешевые лампы накаливания без сложной пускорегулирующей аппаратуры, необходимой для светодиодных и люминесцентных светильников

Это свойство металлов позволяет создавать простые и относительно дешевые лампы накаливания без сложной пускорегулирующей аппаратуры, необходимой для светодиодных и люминесцентных светильников.

Другими словами: изменение сопротивления вольфрама при нагреве до раскаленного состояния ограничивает возрастание тока через него. Но в холодном состоянии металла происходит бросок тока. От него нить может перегореть.

Для продления ресурса работы подобных лампочек используют схему постепенной, плавной подачи напряжения от нуля до номинальной величины.

В качестве простых, но надежных устройств для автомобиля часто используется релейная схема ограничения тока, работающая ступенчато.

При включении выключателя SA сопротивление резистора R ограничивает бросок тока через холодную нить накала. Когда же она разогреется, то за счет изменения падения напряжения на лампе HL1 электромагнит с обмоткой реле KL1 поставит свой контакт на удержание.

Он зашунтирует резистор, чем выведет его из работы. Через нить накала станет протекать номинальный ток схемы.

Напряжение

Чтобы заставить перемещаться заряженные частицы от одного полюса к другому необходимо создать между полюсами разность потенциалов или – Напряжение. Единица измерения напряжения – Вольт (В или V). В формулах и расчетах напряжение обозначается буквой V. Чтобы получить напряжение величиной 1 В нужно передать между полюсами заряд в 1 Кл, совершив при этом работу в 1 Дж (Джоуль).

Для наглядности представим резервуар с водой расположенный на некоторой высоте. Из резервуара выходит труба. Вода под естественным давлением покидает резервуар через трубу. Давайте условимся, что вода – это электрический заряд, высота водяного столба (давление) – это напряжение, а скорость потока воды – это электрический ток.

Таким образом, чем больше воды в баке, тем выше давление. Аналогично с электрической точки зрения, чем больше заряд, тем выше напряжение.

Начнем сливать воду, давление при этом будет уменьшаться. Т.е. уровень заряда опускается – величина напряжения уменьшается. Такое явление можно наблюдать в фонарике, лампочка светит все тусклее по мере того как разряжаются батарейки

Обратите внимание, чем меньше давление воды (напряжение), тем меньше поток воды (ток)

Расчет максимальных рабочих токов основных присоединений

За максимальный рабочий ток присоединения принимают ток с учетом допустимой перегрузки длительностью не менее 30 минут. Расчет максимальных рабочих токов основных присоединений подстанции ведется в соответствии с формулами, приведенными в таблице 7.

Таблица 7 — Расчет максимальных рабочих токов

Наименование присоединенияФормулы для расчета максимальных рабочих токовРасчетные параметры
Вводы подстанций опорной и транзитной, перемычка между вводамиI р max= КпрSтп/ UнSтп — максимальная полная мощность подстанции, кВА; Кпр- коэффициент перспективы развития потребителей, равный 1,3; Uн — номинальное напряжение на вводе подстанции

Продолжение таблицы 7

Наименование присоединенияФормулы для расчета максимальных рабочих токовРасчетные параметры
Вводы отпаечной, тупиковой подстанцииI р max= Кпер ΣSн.тр/ UнΣSн.тр — сумма номинальных мощностей понижающих трансформаторов; Кпер — коэффициент допустимой перегрузки трансформаторов, равный 1,5
Сборные шины опорной подстанцииI р max= КпрКрн1Sтп/ UнКрн1- коэффициент распределения нагрузки по шинам первичного напряжения, равный 0,6-0,8;
Первичная обмотка ВН трехобмоточного понижающего трансформатораI р max= Кпер Sн.тр/ Uн1Sн.тр — номинальная мощность понижающего трансформатора; Кпер — коэффициент допустимой перегрузки трансформаторов, равный 1,5% Uн1- номинальное напряжение первичной обмотки ВН трансформатора
Вторичные обмотки СН и НН трехобмоточного понижающего трансформатораI р max= Smax2/ Uн2Smax2- максимальная полная мощность на шинах СН или НН подстанции; Uн2- номинальное напряжение вторичной обмотки трансформатора СН или НН
Сборные шины вторичного напряжения понижающих трансформаторов, цепь секционного выключателяI р max= КрнII ΣSн.тр/ Uн2ΣSн.тр — сумма номинальных мощностей понижающих трансформаторов; КрнII — коэффициент распределения нагрузки на шинах вторичного напряжения, равный 0,5-0,7 (0,5- при числе присоединений пять и более; 0,7 – при меньшей числе присоединений)
Сборные шины РУ районной нагрузки тяговой подстанции, присоединенного к трехобмоточному трансформаторуI р max=КрнКпрSmax рн/ Uн2Smax рн — максимальная полная мощность на шинах районной нагрузки
Линия районного (нетягового) потребителяI р max=КпрРmax / Uн cosφРmax- активная мощность потребителя; cosφ — коэффициент мощности потребителя; Uн — номинальное напряжение потребителя

В курсовом проекте расчет максимальных рабочих токов присоединений тяговой подстанции необходимо выполнить в таблице.

Пример 2.

Рассчитать максимальные рабочие токи присоединений транзитной тяговой подстанции переменного тока с напряжениями 110/27,5/10 кВ. SТП = 120 000 кВА; S н.тр = 40 000 кВА; S max т = 46 500 кВА; максимальный рабочий ток фидеров контактной сети I р.max = 350А; S max ДПР = 600 кВА; S н.ТСН = 400 кВА; S max рн = 5900 кВА.

Характеристика потребителя 10 кВ: Р max = 3000 кВт; cos φ = 0,93.

Расчет. Вычисление максимальных рабочих токов присоединений подстанции приведено в табл. 8.

Таблица 8 — Расчет максимальных рабочих токов

Что такое мощность в электричестве: просто о сложном

Вспомнилась былина об Илье Муромце, когда он приложил всю свою мощь к соловью разбойнику. У бедолаги сразу посыпались искры из глаз, как пламя с верхней картинки на проводке с неправильным монтажом.

Простыми словами: мощность в электричестве — это силовая характеристика энергии, которой оценивают, как способности генераторных установок ее вырабатывать, так возможности потребителей и транспортных магистралей.

Все эти участки должны быть точно смонтированы и налажены для обеспечения безопасной работы. Как только в любом месте возникает неисправность, так сразу развивается авария во всей схеме.

Если говорить о домашнем электрическом оборудовании, то приходится постоянно соблюдать баланс между:

  1. включенными в сеть приборами;
  2. конструкцией проводов и кабелей;
  3. настройкой защитных устройств.

Только комплексное решение этих трех вопросов может обеспечить безопасность проводки и жильцов.

Как рассчитать электрическую мощность в быту

Формулы расчета мощности в электричестве позволяют выполнить качественную оценку безопасности каждого из перечисленных выше пунктов.

Пользоваться ими не сложно. Я уже приводил в предыдущих статьях шпаргалку электрика, где они помещены в наглядной форме для цепей постоянного тока.

Они полностью справедливы для активной составляющей мощности переменного тока, совершающей полезную работу. Кстати, кроме нее есть еще и бесполезная — реактивная, связанная с потерями энергии. Ее описанию посвящен второй раздел.

Такие вычисления удобно делать с помощью онлайн калькулятора. Он избавляет от рутинных математических вычислений и арифметических ошибок.

При любом из способов для расчета активной мощности требуется знать две из трех электрических величин:

  1. силу тока I;
  2. приложенное напряжение U;
  3. сопротивление участка цепи R.

Как измерить электрическую мощность дома

Существует еще одна возможность оценки активной мощности: ее измерение в действующей схеме специальными приборами: ваттметрами.

Точные замеры может обеспечить промышленный лабораторный ваттметер. Он изготавливается как прибор, работающий на аналоговых сигналах,так и с помощью цифровых технологий.

В бытовой проводке точные вычисления не нужны. Для нее выпускаются различные виды более простых ваттметров.

Популярностью пользуются приборы, которые можно вставить в розетку и подключить к ним шнур питания от потребителя, включить их в работу и сразу снять показания на дисплее в ваттах.

Их так и называют: ваттметр розетка. Они измеряют чисто активную мощность переменного тока.

Такие приборы избавляют электрика от выполнения сложных операций под напряжением, когда требуется замерять:

  • действующее напряжение;
  • силу тока;
  • угол сдвига фаз между векторами тока и напряжения.

Потом все данные дополнительно требуется вводить в формулу расчета мощности по току и напряжению, делать по ней вычисления.

Этот метод можно упростить, если внимательно наблюдать за показаниями электрического счетчика индукционной системы с вращающимся диском. Он считает совершенную работу: потребленную мощность за определенную время.

Однако скорость вращения диска как раз и характеризует величину потребления. Надо просто посчитать сколько раз он обернется за минуту и перевести в ватты по табличке, расположенной на корпусе.

Вычисление мощности

Формула мощности электрического тока и принцип расчета будут отличаться при рассмотрении цепей постоянного и переменного токов. Постоянный ток используется в бортовой сети автомобилей, портативных устройствах, питающем напряжении троллейбусов. Переменный — применяется в электрической проводке зданий, мощных электродвигателях и генераторах.

При постоянном напряжении

Чтобы предположить значение тока, нужно знать мощность используемых потребителей электроэнергии. Расчет тока по мощности производится из этой величины по формуле:

I = P / U,

где I — сила тока, U — напряжение в сети, P — суммарная мощность, которую будут потреблять подключенные устройства.

Для примера можно посчитать ток питания электродвигателя троллейбуса 150 кВт. В троллейбусной сети используется постоянное напряжение 600 В. Соответственно, при вычислении тока через указанную формулу, получается значение, равное 250 ампер. Для таких больших значений в троллейбусной сети используются специальные провода.

Существует специальные таблицы, позволяющие по известному току сразу найти сечение медного или алюминиевого проводника. Это же значение можно вычислить в калькуляторе онлайн. Необходимо ввести используемый материал, ток или мощность потребителя — и сервис рассчитает оптимальное сечение. В стандартных проводках зданий используются сечения 1,5 квадратных миллиметра для сетей освещения и 2,5 кв. мм. для розеток.

При переменном напряжении

Для питания электрических сетей домашних и офисных зданий используется переменное напряжение. Его применение обосновано несколькими причинами:

  1. Меньшие затраты при передаче по ЛЭП;
  2. Простое создание повышающих и понижающих напряжение устройств;
  3. Отсутствие полярности.

Мощность переменного тока сильно зависит от параметров питаемой нагрузки. Поэтому формула электрической мощности в переменных сетях приобретает вид:

P = U ⋅ I ⋅ cosφ,

где cosφ определяет характер нагрузки.

В таких цепях это активная мощность, то есть превращающаяся при работе в другие виды энергии: электромагнитную и тепловую.

Для активного сопротивления, то есть обычных резисторов, cosφ = 1. Чем больше реактивная составляющая в цепи, то есть больше элементов имеют емкостное или индуктивное сопротивление, тем меньше будет cosφ. Коэффициент cosφ для большинства электроприборов имеет значение 0,95, исключение составляют только сварочные аппараты и электродвигатели, имеющие высокую индуктивную нагрузку.

Существует и реактивная мощность. Она определяет энергию, подаваемую с источника питания в реактивные элементы, а затем возвращаемая этими элементами обратно. Формула мощности тока для реактивных цепей имеет вид:

P = U ⋅ I ⋅ sinφ.

Здесь sinφ характеризует вклад в полную мощность индуктивных и конденсаторных элементов. Измеряется реактивная мощность в таких единицах, как вар (вольт-ампер реактивный).

В промышленных электросетях распространены трехфазные системы. Их преимущества важны для индустрии:

  • Более экономная передача электричества на дальние расстояния;
  • Уменьшение затрат при создании электродвигателей 3-х фазной системы;
  • Равномерность механической нагрузки на электрогенератор.

Особенностью трехфазных систем электрического тока является то, что напряжение в этих системах используется повышенное, равное 380 В. При распределенной по трем ветвям нагрузке это приводит к уменьшению рабочего тока по отношению к однофазной системе, в которой рабочим напряжением принято 220 В. Формула для расчета мощности в трехфазной цепи будет иметь следующий вид:

P = 1,73 ⋅ I ⋅ U ⋅ cosφ.

Повышающий коэффициент 1,73 здесь связан с распределённой нагрузкой и меньшим влиянием реактивной составляющей в таких системах.

Рассчитать значение переменного тока, зная потребляемую мощность, легко по указанным формулам. Например, для однофазной сети:

I = P /(U ⋅ cosφ).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
