Галогенные лампы на 12 Вольт: обзор, характеристики + обзор лидирующих производителей

ЗАЧЕМ НУЖНЫ ВСЕПОГОДНЫЕ МОДЕЛИ

Лампы бывают нескольких типов, одним из которых являются всепогодные. Ключевая особенность этого вида состоит в том, что на внутреннюю стенку колбы при изготовлении наносят особое покрытие, обладающее интерференционными свойствами, которое и придает свету желтоватый оттенок. Это сделано для улучшения контрастности освещаемого участка, особенно во время плохой погоды. Например, свет обычной лампочки h4 сильно отражается от падающих капель дождя, чем нередко слепит водителя, мешая обзору. Желтоватый свет имеет меньшую степень отражаемости и не настолько раздражает глаз при отблеске, что более благоприятно сказывается на вождении в плохую погоду.

К тому же автомобиль, имеющий лампы h4 всепогодные, более заметен на дороге, как при тумане, так и в проливной дождь, что значительно снижает вероятность возникновения дорожно-транспортного происшествия.

Статья в тему: Установка задних дисковых тормозов на ВАЗ 2114 своими руками

Обеспечение безопасности – первоочередная задача всепогодных моделей.

Самыми распространенными видами, как показал тест ламп h4, являются:

  • IPF H4 Superbeam,
  • GENERAL ELECTRIC H4 AllDay,
  • PHILIPS H4 Weather Vision,
  • NARVA H4 Azzurro.

Наиболее яркие лампы h4 из перечисленных, это PHILIPS H4 Weather Vision и GENERAL ELECTRIC H4 AllDay. Они показывают наилучший результат среди всепогодных, однако и стоят на порядок дороже. Все они достаточно яркие, но решать какие лампочки h4 лучше только вам. Тут все зависит от индивидуальных требований.

Лучшие галогенные лампы H4

Промышленность производит различные типы подобных изделий. Помимо стандартных, пользующихся особой популярностью из-за доступной цены и хороших технических характеристик, выпускают лампы:

  1. Имеющие длительный рабочий ресурс.
  2. Обладающие повышенной мощностью.
  3. С увеличенным потоком света.
  4. Комфортным освещением для глаз.
  5. Жёлтым свечением для плохой погоды.

Автолюбитель должен выбрать нужный вид исходя из условий эксплуатации автомобиля, конструкции фар, местных климатических условий.

Лучшие галогеновые лампы H4 сезона 2019 представляют в начале нашего обзора стандартные модели.

Philips H4 3200K Vision +30%

Транснациональная компания из Голландии Philips стала выпускать лампы в 1891 году. Такой огромный опыт позволяет ей производить продукцию, в том числе и лампы H4, отличного качества.

Модель 3 200К Vision освещает дорогу водителю лучше на 30% по сравнению с другими аналогичными изделиями. Это не голословное утверждение, а реальная оценка экспертов в результате тестирований. Подобную эффективность работы обеспечивает запатентованная технология: при производстве используется кварцевое стекло с встроенным УФ-фильтром (Philips Quartz Glass).

Несмотря на то, что большую часть своей продукции концерн производит в Китае, это не сказывается на качестве. Выпуск проходит под строгим контролем компании. Мощность ламп – 60/55 Вт, рабочее напряжение – 12 В.

Плюсы модели:

  1. Увеличенный световой поток.
  2. Большой рабочий ресурс.
  3. Излучает приятный белый свет с жёлтым оттенком (3 200К).

Минусы модели:

  1. Яркий белый свет, зимой плохо видно.

General Electric H4 (50440U)

Продукция американской корпорации, основанной в XIX веке, 1892 году. Многие автолюбители, решая вопрос: какие лампы H4 лучше поставить в фары, отдают предпочтение этому бренду из США. Производственные мощности компании находятся в разных уголках планеты, на полках наших магазинов часто встречается продукция из Венгрии.

Мощность ламп: 60/55 Вт, напряжение: 12 В. Цветовое излучение прибора равно 3200К. Этот оттенок позволяет одновременно отлично освещать дорогу, и не ослеплять встречные машины резким светом.

Плюсы

  1. Стабильное освещение дорожного полотна.
  2. Длительный срок эксплуатации.
  3. Приемлемая цена.

Минусы

  1. Не обнаружено.

Osram H4 Original Line Allseason

Многие водители считают, что лучшие лампы H4 в сегменте галогеновых стандартных изделий выпускает немецкий производитель Osram. Компания основана в 1919 году, поэтому опыта в выпуске подобной продукции ей не занимать.

При работе лампы излучают мягкий и рассеянный свет. Это стало возможным благодаря применению специального интерференционного покрытия. При отражении света от конструкции происходит смягчение интенсивного свечения.

Внутри, в кварцевой колбе присутствуют пары брома и йода, что позволяет значительно (до 35%) расширить объём светового потока. Номинальное напряжение для работы лампы – 12 V, её мощность – 60/55 Вт.

Плюсы модели:

  1. Обеспечивают отличную видимость при непогоде.
  2. Специально подобранная цветовая температура (3000К) придаёт свету H4 жёлтый оттенок, хорошо заметный в тумане или при атмосферных осадках.
  3. Увеличена дальность светового потока на 10 м.
  4. Особый вольфрамовый сплав нити накаливания и прочный цоколь способствуют долгому сроку службы изделия.

Минусы модели:

  1. Большая цена.

Достоинства и недостатки галогенных ламп

Галогенные лампы активно приобретают для дома вместо лампочек накаливания и на объекты коммерческого назначения. У консультантов в магазинах можно узнать о преимуществах и недостатках галогенных элементов. Информация есть и на тематических форумах. Это поможет сделать выбор.

Покупать «галогенку» рекомендуется только если её использование оправдано. Среди плюсов галогенных лампочек следующие:

  • светоотдача в пределах от 15 до 20 лм/Вт. У ламп накаливания это 7-17 лм/Вт. Значение влияет на экономичность и эффективность освещения;
  • габариты более миниатюрные чем у ЛН. Поэтому их можно установить в подвесной потолок с точечными плафонами или мебель. Здесь «галогенки» обыгрывают и другие энергосберегающие аналоги, которые устанавливаются далеко не во все типы плафонов;
  • продолжительность работы от 2000 до 4000 часов. Это в 3-4 раза выше чем у ЛН. При правильном использовании устройств плавного включения срок службы можно продлить до 11 000 часов.


Рис.11 – характеристики.

Изучая отзывы можно заметить, что покупатели чаще всего выделяют такие минусы как:

трудности при монтаже. Не каждую «галогенку» можно включить сразу после установки в светильник. Для низковольтных ламп в цепь устанавливается понижающий трансформатор. Кроме этого для продления срока эксплуатации можно дополнительно установить диммер;

колба слишком чувствительна к загрязнениям

При установке важно не касаться пальцами стекла, используя салфетку или перчатки. Иногда на местах пятен могут образоваться потемнения;

нагрев до высокой температуры

Если есть риск, что горящей лампы случайно может коснуться ребенок или взрослый, необходимо установить специальную защиту. Можно использовать прозрачный пластик. Также следите, чтобы лампочка не нагревала другие поверхности.

Рекомендации по эксплуатации позволят свести на нет эти недостатки. Несмотря на большую популярность других энергосберегающих ламп, например, светодиодных, «галогенки» пользуются спросом из-за удобства монтажа в разные виды плафонов.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Понижающие трансформаторы для галогенных ламп во время работы выделяют очень большое количество тепла. Поэтому необходимо соблюдать несколько требований:

  1. Запрещается подключение блока питания без нагрузки.
  2. Размещайте блок на негорючей поверхности.
  3. Расстояние от блока до лампочки не менее 20 сантиметров.
  4. Для лучшей вентиляции установите трансформатор в нише объемом не менее 15 литров.

Блок питания необходим для галогеновых ламп, работающих от напряжения 12 вольт. Он является своеобразным трансформатором, понижающим входные 220 В до нужных значений.

Особенности эксплуатации

Из-за своих конструктивных особенностей галогенные лампочки имеют и особенности эксплуатации. Устанавливая лампу в осветитель, нельзя прикасаться к колбе голыми, даже чисто вымытыми руками. После включения колба раскалится до 250 градусов Цельсия, частички жира сгорят и вызовут локальный перегрев баллона, что приведет к выходу галогенки из строя.

Для замены галогенок нужно пользоваться чистыми хлопковыми перчатками или использовать чистую ткань. Если ты все же взял прибор голыми руками, тщательно протри колбу спиртом – обезжирь. Этого недостатка лишены лампы с дополнительной внешней колбой, которая не нагревается так сильно, как основная.

Если ты используешь галогенную лампочку совместно с диммером, периодически включай ее на полную мощность хотя бы на 10 мин в неделю. Лампочка, работающая с недонакалом, не может разогреться до температуры, при которой галогены могут выполнять свою работу, и превратится в обычную лампочку накаливания. Включая же ее на полную мощность, ты позволяешь галогенам собрать с колбы молекулы вольфрама и вернуть их на спираль.

Никогда не встраивай одноколбовые галогеные приборы в натяжной потолок – он просто расплавится. Исключение могут составлять лишь специальные светильники для подвесных потолков, предназначенные для работы с галогенными лампами.

Не выбрасывай сгоревшие лампочки и их осколки в контейнер для обычного стекла. Кварцевое стекло, из которого сделана колба, при переплавке испортит все обычное стекло.

Никогда не прикасайся к работающей галогенной лампочке: ее колба накаляется минимум до 250 градусов и способна мгновенно вызвать сильнейший ожог. По этой же причине следи за тем, чтобы колба лампочки не соприкасалась с окружающими предметами, которые могут загореться.

Достоинства и недостатки

Потолочные галогенные светильники применяют в таких сферах:

  • музеи, выставки, галереи, торговые витрины (т.е. там, где есть потребность в акцентированном качественном освещении отдельных участков);
  • как основной и дополнительный свет в жилых и коммерческих помещениях;
  • встроенные светильники в мебели (особенно на кухнях).

Галогенные лампы характеризуются следующими положительными качествами:

  1. Высокая светоотдача.
  2. Равномерность и стабильность свечения. Освещение сохраняет одни и те же характеристики вне зависимости от срока эксплуатации лампочки.
  3. Срок годности галогенного светильника значительно больше в сравнении с лампочками накаливания.
  4. Компактность изделия.
  5. Возможность контроля за интенсивностью освещения.
  6. Защищенность от агрессивной внешней среды. К примеру, лампочки устойчивы к воздействию влажности.

Имеют встраиваемые источники света и недостатки:

  1. Потребность в специальном приборе освещения. Под каждую группу ламп нужен выделенный блок. Если же используется лишь один, все лампы будут зажигаться с помощью одного выключателя.
  2. Поверхности светильника нельзя касаться голыми руками. При соприкосновении с кожей на лампе остается жирный след. В дальнейшем из-за этого в таких местах возникает перегрев, и светильник выходит из строя.
  3. Высокая стоимость в сравнении с лампами накаливания.

Основные виды галогенок

Существует пять основных видов галогеновых светильников. Они отличаются друг от друга по устройству и принципу излучения:

  1. Классические бытовые галогенные лампы с вольфрамовой спиралью и кварцевой колбой. Подобные светильники относятся к классу двухцокольных, обычно их используют для освещения больших площадей в доме или квартире. Нить в этих устройствах закрепляется на прочных металлических держателях, что позволяет ей выдерживать серьезные нагрузки, падения и воздействия. Классические галогенки мощностью до 500 ватт можно располагать как угодно (горизонтально, вертикально, под углом). Галогенки с мощностью более 500 ватт устанавливают только в горизонтальной плоскости с углом отклонения не более 4 градусов. Подобные лампы светят ярко, долго не перегорают, выдают стабильный белый свет и не деградируют со временем. Обычно их используют для освещения комнат, офисов, магазинов, витрин, различных объектов (в том числе и наружных), рекламных вывесок и щитов.
  2. Капсульные светильники. Имеют небольшой размер, что позволяет устанавливать их практически в любом месте. Им не нужен полноценный корпус, как предыдущим лампам и специальные отражатели (они напыляются на заднюю часть светильника). Их применяют для декоративного освещения, создания акцентов и романтической обстановки, точечной подсветки различных элементов в торговле и рекламе.
  3. Капсульные галогенные лампы накаливания 220В с отражателем из стекла. Похожи на предыдущие устройства, используются для точечной или акцентированной подсветки, для монтирования в мебель или освещения периметра.
  4. Светильники низкого напряжения. Устройства работают от понижающего трансформатора, что обезопашивает их использование. Как правило, они имеют алюминиевый отражатель и применяются для освещения подвесных потолков, арок, различных полок и декоративных конструкций.
  5. Устройства со стеклянным параболическим отражателем. Дополнительно на отражатель наносят слой алюминия, что защищает его от перегрева и позволяет создавать интересные декоративные эффекты. В качестве защиты светильника используют рифленое стекло, которое при работе преломляет свет и создает мерцающий и рассеивающий эффект. Эти устройства используются для тематического и акцентного освещения, а также для освещения жилых помещений. Иногда их применяют для уличной подсветки, но в этом случае лампу нужно устанавливать во влагозащищенный корпус, хорошо рассеивающий тепло.

Классическая точечная лампа-галогенка

Отметим, что мощность галогеновых ламп ниже, чем обычных, поэтому они потребляют меньше энергии, но при этом у них отличная цветопередача и светоотдача.

Галогенки можно сочетать с выключателями, позволяющими регулировать освещенность, они безопасны для человека в отличие от люминесцветных, содержащих пары ртути.

Во время эксплуатации галогенки не теряют яркость и светят так же, как и в первый день покупки. Спектр подобных светильников максимально приближен к естественному, поэтому если вам нравится холодный люминесцент, то старайтесь подобрать более белый свет.

Впрочем, любителей мертвого белого света немного, а в галогеновом освещении вещи, кожа и предметы выглядят наиболее естественно, не теряя своего природного оттенка.

Виды ламп на 12 В

Лампы накаливания.

Большинство из них выпускается для работы с напряжением 220 В, но некоторые их виды изготавливаются в низковольтном варианте 12 В. К последним относятся источники света местного назначения, декоративные (елочные гирлянды) и транспортные.

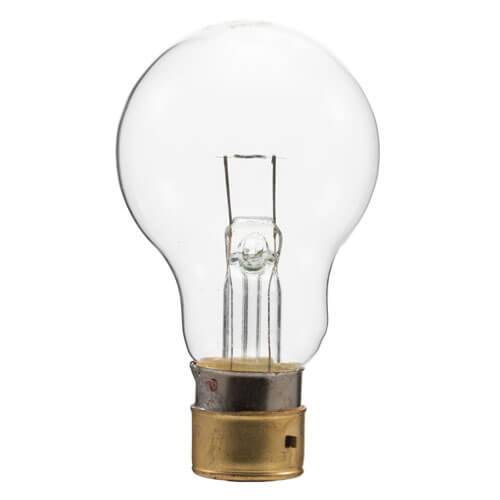

Лампа накаливания 12 В местного назначения

Мощности лампы накаливания местного назначения находятся в пределах 15-60 Вт. Причем 12-вольтовыми они изготавливаются для работы в опасных помещениях. Применяются для подсветки рабочих мест, в том числе на станках и другом промышленном оборудовании. Как правило такие источники света снабжаются винтовым цоколем е27 или е14.

Автомобильные лампы накаливания 12 В

Транспортные лампы имеют разнообразные цоколи и отличаются высокой механической, вибрационной стойкостью. Напряжение питания различается на каждом виде транспорта: 12-вольтовые лампы выпускаются в основном для автомобилей. Особые конструктивные решения представлены для лампочек в фарах: в них монтируется две нити накаливания.

Светофорная лампа

Также низковольтные лампы накаливания повышенной механической прочности применяются в железнодорожных светофорах. Их мощность составляет от 15 до 35 Вт. Особый цоколь с фиксатором предотвращает выпадение из патрона.

Коммутаторная лампа

Коммутаторные лампы применяются в качестве сигнальных на телефонных коммутаторах. Они выпускаются разного напряжения, в том числе и 12 В. При производстве к ним предъявляются требования по силе света в направлении оси лампы и температуре нагревания колбы (не должна превышать 120⁰).

Галогенные лампы.

По конструкции мало отличаются от ламп накаливания. Но добавки паров галогенов позволяют дольше работать и ярче светить.

«Галогенки» также выпускаются в низковольтном исполнении 12 В. Их используют для точечной подсветки (в том числе в натяжных потолках), безопасного освещения легковоспламеняющихся и влажных помещений, автомобильного освещения.

Для освещения автомобилей используют разнообразные цоколи группы Н. Для других групп применяют штырьковые цоколи, чтобы избежать подключения в сеть 220 В.

Выделяют две группы низковольтных «галогенок»: капсульные и направленным действием.

Капсульная лампа

Капсульные – компактные, мощностью от 5 до 100 Вт. Используют для декоративной подсветки (5-10 Вт), общего освещения и в автомобилях.

Источник света с отражателем

Если к капсульной лампе добавить отражатель, то получится второй тип «галогенок». Отражатель формирует пучок направленного света. Если отражатель покрыт особым составом, отражающим инфракрасное излучение, то лампа называется IRC-галогенной. IRC – самый энергоэффективный тип. Покрытие отражает инфракрасное излучение обратно на спираль. Это приводит к уменьшению потребления электричества. Лампы с отражателем могут выпускаться с защитным стеклом или без него. Это используется дизайнерами для создания различных декоративных подсветок. Также источники света с отражателем подходят для общего освещения и для автомобилей.

Светодиодные (led) лампы.

Широко выпускаются в низковольтном варианте. Мощность обычно в интервале 0,4-8 Вт. Существуют разнообразные варианты форм.

Led открытого типа (без колбы) и с колбой

Плоские лампы

Разные формы колбы: капсула, лепесток, кукуруза, свеча

Выпускаются со всевозможными видами цоколей: для замены ламп накаливания и галогенных.

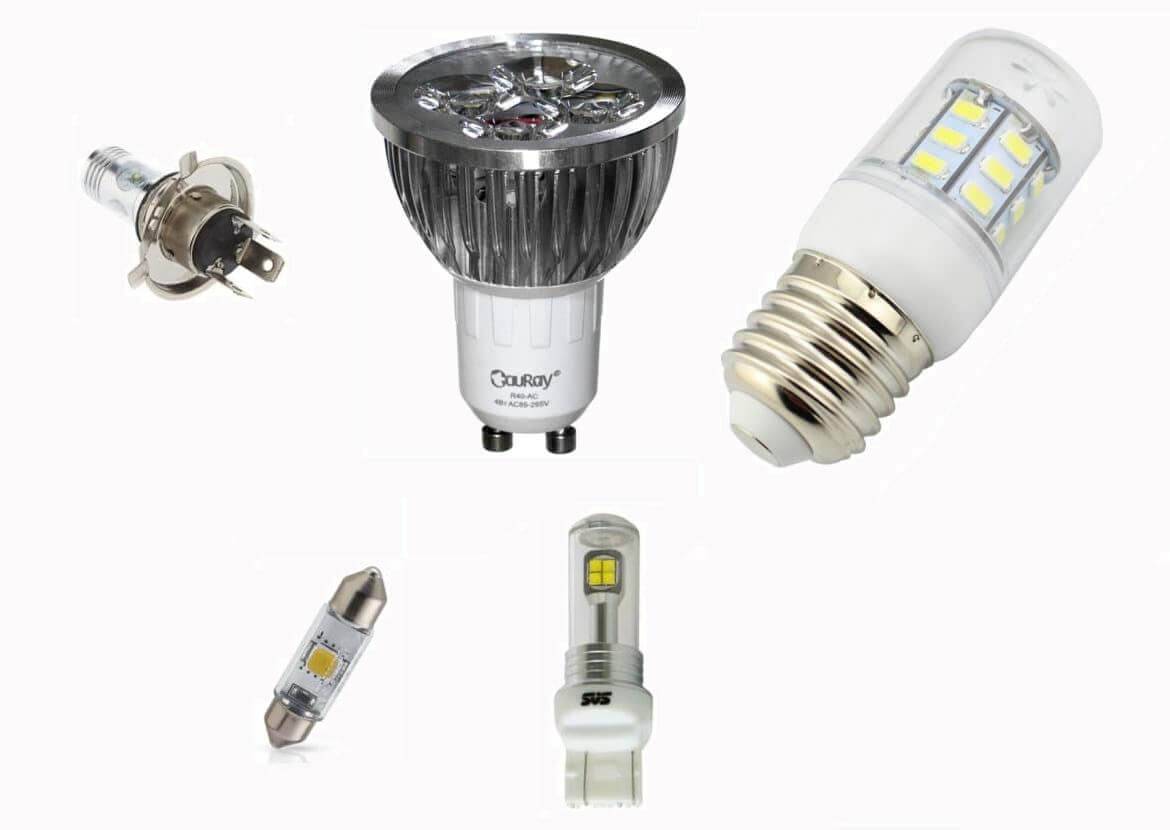

Некоторые варианты цоколей

Led источники света выпускаются разных цветовых температур: теплых, нейтральных, холодных.

Применяются для подсветок (общей, точечной, декоративной), в автомобилях и т.д.

Технические характеристики галогенных источников света.

  1. Тип цоколя. От него зависит размер, конструкция светильника, схема подключения.
  2. Рабочее напряжение: постоянное (6, 12, 24 Вольта) или переменное.
  3. Мощность. Зависит от конструкции источника света: линейный лампы выпускают до 20 кВ, а миниатюрные бывают 20, 30, 40, 50 Вт и др.
  4. Цветовая температура: практически не меняется. Находится в интервале 2700 – 3000 К. Теплый свет комфортен для глаз.
  5. Индекс цветопередачи. Приближается к 100 – цвета не искажаются.
  6. Срок службы. В среднем 2000 часов. Если же условия работы будут «идеальными» (без скачков напряжения и т.п.), то он увеличится до 4000 часов.

Принципы подбора и расчета трансформаторов на 12 и 24 В

Поскольку светодиодная лента является расходным материалом, а не комплектным изделием, то блок питания к ней необходимо выбирать, исходя из следующих критериев:

  1. Рабочее напряжение. В массовом производстве используются ленты на 12 и 24 вольт. Определить его можно по каталожным картам, где указаны все их технические характеристики,
  2. Потребляемая мощность. Этот критерий необходим из соображения нормальной работы освещения, без перегрева трансформатора. Здесь опять-таки придется обратиться к техническим данным, а точнее, к такому параметру, как удельная мощность на каждый погонный метр светодиодной ленты,
  3. Степень пыле-, влагозащищенности. Этот критерий важен, исходя из условий эксплуатации, точнее, места установки. В гостиной этим параметром можно свободно пренебречь, тогда как подсветка в ванной или на улице прямо обязывает к поиску защищенных решений.

А теперь попробуем рассчитать необходимые параметры и выбрать блок питания для упомянутой ранее светодиодной ленты типа SMD 3528. Как помнится, из обозначения мы можем определить размеры отдельного светодиода (3,5 мм×2,8 мм), но они никак не влияют на расчет блока. Поэтому, обратившись к техническим характеристикам определяем ключевые критерии:

  • Напряжение – 12В,
  • Удельная мощность – 4,8 Вт/м.

Исходя из этого можно определить, что рабочим, выходным напряжением трансформатора должно быть 12 вольт. Расчет мощности ведется с учетом длины ленты, которую требуется запитать. К примеру, необходимо подключить к сети 4-метровую светодиодную ленту. Рассчитать необходимую мощность с учетом 25-процентного запаса можно по формуле:

Учитывая это, по каталогам трансформаторов нужно подобрать блок с ближайшей большей мощностью, например, PV-30 (12В, 30Вт). Поскольку он собран в герметичном алюминиевом корпусе, это позволяет использовать его в условиях повышенной влажности, а улице.

Выводы и полезное видео по теме

На представленном видеоролике можно услышать подробный рассказ о галогенных источниках света:

Видеообзор наиболее популярных галогенок, используемых в жилых помещениях:

Сведения о правилах эксплуатации лампочки галогенового типа, соблюдая которые можно продлить срок ее службы:

Лампы, колбы которых заполнены галогенами, отличаются хорошими рабочими качествами, что позволяет широко применять их в быту и в промышленности. Предприятия выпускают многочисленные линейки подобной продукции, различающиеся по конструкции, мощности, размеру.

Широкий ассортимент позволяет подобрать вариант, который идеально подходит под конкретные требования

Важно лишь всесторонне рассмотреть особенности предлагаемых приборов

У вас есть опыт использования галогенных источников освещения? Расскажите, лампам какого производителя вы отдали свое предпочтение и чем руководствовались при выборе. Пожалуйста, оставляйте свои , делитесь опытом, задавайте вопросы в блоке под статьей.
