Регулировка насосной станции: правила и алгоритм настройки работы оборудования

Как избежать ошибок

Прежде чем повышать давление на реле, нужно изучить инструкцию к насосной станции – способна ли она поддерживать такие параметры. Если нет, насос будет работать не прекращаясь. Реле не отключит систему, так как нужное давление еще не достигнуто. Такая ситуация может закончиться перегоранием оборудования.

Нельзя закручивать гайки до предела. Это приводит к полному отказу реле – оно перестанет срабатывать и автоматически отключать станцию.

По правилам датчик не устанавливается на максимальные показатели. Если нужно повысить верхний уровень, лучше купить реле с более высокими максимальными значениями. Это увеличит срок службы не только датчика, но и насосной станции.

Как исправить погрешности в работе устройства

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры – прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину. Следующее, что необходимо предпринять – настроить давление в баке гидроаккумулятора и отрегулировать реле давления.

Ниже приводятся самые распространенные отклонения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение режима работы

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле – выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает. Причина может крыться в следующем:

• При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
• Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
• Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
• Засорен трубопровод – необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего, это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует необходимое давление. В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

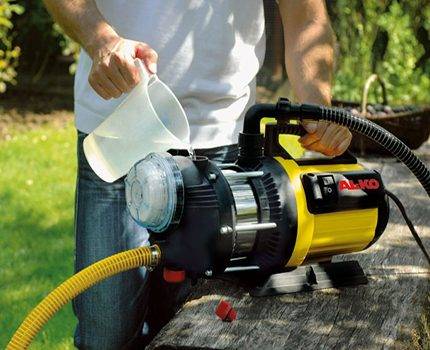

Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока

С меньшей вероятностью, но может случиться, что открыт и заблокирован обратный клапан из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в работе двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

• Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
• Перегорел предохранитель. В таком случае нужно заменить элемент.
• Если не удается провернуть крыльчатку вентилятора – значит, ее заклинило. Необходимо выяснить почему.
• Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды

Недостаточный напор воды в системе можно объяснить несколькими причинами:

• Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
• Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
• В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Плохой напор воды может создавать ощутимый дискомфорт при использовании водопроводной системы

Сертификаты соответствия на приборы управления насосными установками.

Насосные установки встречаются, сопровождающиеся двумя видами сертификатов.

Например, SK-FFS имеет сертификат, где написано, что

Установка пожаротушения Бустер ВатТ имеет сертификат, в котором написано такое:

Почти все насосные станции, применение которых я видел на практике в качестве повысительных для противопожарного водопровода имеют сертификат соответствия ТУ 3631-001-61565012-2011.

Причем, производители называют этот сертификат “Пожарным сертификатом”. Наверное для пожарных случаев.

Но вот есть такой ответ ФГБУ ВНИИПО МЧС России (о сертификации автоматики ВПВ):

Исходя из этого письма следует, что ТУ 3631-001-61565012-2011 – это филькина грамота.

Устройство и принцип работы реле

Идущее с насосной станцией в комплекте реле давления следит за объемом воды в гидроаккумуляторе и по необходимости «включает / выключает» гидронасос. Если бак пуст, то автоматика запускает его. А затем при достижении установленного уровня наполненности реле вновь отключает помпу. Так в водопроводе коттеджа автоматически поддерживается нужный напор, участие человека в этом процессе не требуется.

Состоит типовое реле управления насосной станции из:

• Корпуса;

• Двух пружин (каждая с регулирующей гайкой);

• Фланца подсоединения к тройнику на водопроводе;

• Мембраны, реагирующей на изменение в системе давления воды;

• Контактной пластины, коммутирующей цепь питания гидронасоса;

• Клемм электропитания и заземления.

Схема устройства внутренних элементов

Пружины реле насосной станции предназначены для выставления параметров включающего и отключающего давления. Большая отвечает за установку нижнего порога срабатывания, а расположенная рядом маленькая – за верхнюю границу прекращения работы. Первая «включает» насос, а вторая «выключает» его.

Без такой автоматики качающее воду оборудование придется постоянно включать и выключать ручками. Это плюсы и минусы свайного фундамента и иных вариантов надо тщательно взвешивать, чтобы подобрать оптимальное основание для коттеджа. С реле, контролирующим водяное давление насосной станции, все гораздо проще. Оно нужно по определению.

В исходном состоянии большая пружина по максимуму давит на пластину, что приводит к смыканию контактов питающего насосное оборудование контура. На электродвигатель насоса начинает поступать питание. При достижении верхнего порога давления пластина поднимается под одновременным нажимом маленькой пружины и мембраны, после чего происходит размыкание цепи.

А дальше расходуется вода. В результате этого давление снижается, а мембрана сжимается. Пластина опять смыкает контакты, подающие электропитание на насос. Процесс работы насосной станции начинается по новому циклу.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Показатели внутри гидроаккумулятора

Воздушное давление внутри накопительного бака насосного оборудования оказывает воздействие на работу всей системы, но никак не связано с регулировкой реле. Когда в мембранном баке отсутствует воздух и отсек для жидкости полностью заполнен, работа насоса практически сразу же прекращается. Со всяким открытием водопроводных кранов будет включаться и насосная станция.

Это приведет к тому, что из-за пониженного давления мембрана станет растягиваться сильнее, чем положено, а вследствие повышенного — бак не заполнится полноценно водой. Оптимальная работа агрегата и поддержание рабочего состояние мембраны возможны при установке воздушного давления на десять процентов ниже показателей включения.

Поверка давления в гидравлическом аккумуляторе осуществляется после удаления из системы жидкости путем открытия нижнего клапана. Не рекомендуется чересчур переполнять емкость водой или допускать снижения давления так, чтобы его показатели были менее одной атмосферы.

Данная настройка препятствует оптимальному наполнению жидкостью и способствует преждевременному износу резиновой груши, что приводит к некорректному функционированию оборудования в целом.

При грамотно выполненной регулировке насосной станции своими руками напор в кранах сможет удовлетворять требования потребителей.

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

• Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
• Выключить аппарат.
• Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
• Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
• Перекрыть кран.
• Снять крышку реле и крутить гайку до момента срабатывания контактов.

Какое давление должно быть в насосной станции в груше?

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Почему падает давление в насосной станции?

1. Насос недостаточно мощный или его детали изношены.
2. Происходит утечка воды через соединения или имеется разрыв трубы.
3. Падает напряжение электрической сети.
4. Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

• Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
• Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
• Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
• Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
• Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

• Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
• Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
• Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

Насосная станция не держит давление и постоянно включается

• Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
• В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
• Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

• именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
• обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
• создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

• нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
• большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
• высокий напор любит не вся сантехника, повышается риск протечек;
• слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

• исходя из количества точек водоразбора:
  • 1–2 — объем от 20 до 50 л;
  • 3–4 — 80…100 л;
  • 4–5 — 150…200 л;
• исходя из мощности наоса:
  • 0.5 кВт — 24 л;
  • 1 кВт — 50 л;
  • 1.5 кВт — 100 л.

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Причины неисправностей агрегата

Если провести анализ расстройства работы насосных станций, то можно прийти к выводу, что такого рода проблемы обычно появляются вследствие повреждения цельности емкости гидроаккумулятора и системы трубопровода, что приводит к утечке воздуха, жидкости. Также неполадки могут возникнуть из-за образования существенных загрязнений в оборудовании.

Вмешиваться в работу насосной станции с целью устранения неисправностей приходится по следующим причинам:

1. Попадание в воду песка или других веществ способствует образованию коррозии, что снижает производительность устройства. С целью предотвращения возникновения засоров необходимо устанавливать фильтры для очистки воды.
2. Снижение в оборудовании давления воздуха способствует частому включению насоса и его досрочному выходу из строя. Специалисты рекомендуют периодически производить замеры воздушного давления с последующим его регулированием при необходимости.
3. Недостаток герметичности в соединениях всасывающего трубопровода, влекущий за собой беспрерывную работу двигателя без способности перекачки воды.
4. Некорректное регулирование напора насосной системы, создающее неудобства в ее работе и приводящее к поломкам.

Для продления срока эксплуатации данного оборудования необходимо периодически осуществлять его осмотр.

Устройство гидрофора (реле давления)

Реле давления – электромеханический прибор. В пластиковом корпусе размещена металлическая пластина, на которой смонтированы две шпильки с пружинами и гайками для регулирования максимального и минимального значений, контактная группа.

С нижней стороны реле расположены два кабельных канала с обжимными муфтами и присоединительный фланец к системе водопровода. Клеммная группа имеет три ряда зажимов. Первый для подключения питания. Второй для подключения насоса. А третий — это заземление.

Принцип работы гидрофора

Вода, поступающая от погруженного насоса, давит на мембрану. При уменьшении объема воздуха в камере увеличивается его давление и за счет этого поршень перемещается, приводя группу контактов в движение.

Группа контактов шарнирно закреплена. В зависимости от воздействия она либо замкнута, либо разомкнута.

Для уравновешивания разности нагрузок группа контактов укомплектовывается пружиной и регулировочной гайкой.

При открывании крана объем воды снижается, а соответственно и напор. Пружина, преодолевая снижающуюся нагрузку, замыкает группу контактов, тем самым подключая насос в рабочее состояние.

Нагнетая воду, давление постепенно увеличивается. Воздух давит на шток второй пружины. Группа контактов размыкается и насос отключается.

Регулирование реле давления

При оборудовании дома водопроводом чаще покупают готовый комплект насосной станции. В этот комплект входит:

• гидропневмоаккумулятор;
• реле давления;
• манометр.

И все это собрано на одной платформе и имеет компактные габариты.

Для увеличения срока эксплуатации насосной станции или при некой неисправности реле требуется регулировка параметров под конкретные объемы потребления воды в доме. Для этого надо иметь представление об устройстве и принципе работы отдельных агрегатов.

Устройство и принцип работы гидропневмоаккумулятора

Гидропневмоаккумулятор – емкость, предназначенная для накопления воды. Герметичный резервуар состоит из двух сваренных половин и имеет различный объем. Посредством фланца внутри резервуара закреплена резиновая мембрана (груша). За счет этого гидроаккумулятор поделен на две части.

Для создания требуемой нагрузки с задней стороны бака закачивается воздух через клапан. Устройство клапана аналогично автомобильному ниппелю, поэтому нагнетать воздух можно с помощью насоса, предназначенного для накачивания колес.

В грушу поступает вода от насоса. Из-за противодействия воздуха в водопроводе сохраняется постоянный напор воды. Давление воздуха должно быть оптимальным. Сниженное значение провоцирует чрезмерное растяжение мембраны и как следствие сниженный срок работы. это приводит к неисправности – прорыв резинового полотна. А увеличенное значение приводит к уменьшению объема накапливаемой воды и как следствие частое срабатывание насоса, что негативно сказывается на сроках его эксплуатации.

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

1. Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
2. Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2″. Максимальное давление — до 10 бар.
3. Электронное реле РДЭ-10 Универсал-1,5 G1/2″, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2″. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

1. Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4″. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
2. Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2″. Максимальная коммутируемая мощность — 2.2 кВт.
3. Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2″. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

1. Погружной или поверхностный насос.
2. Манометр.
3. Гидроаккумулятор.
4. Датчик давления.
5. Трубопровод.

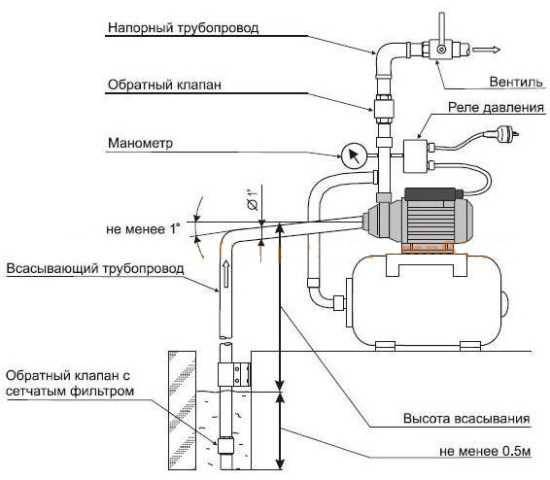

Схема установки реле

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

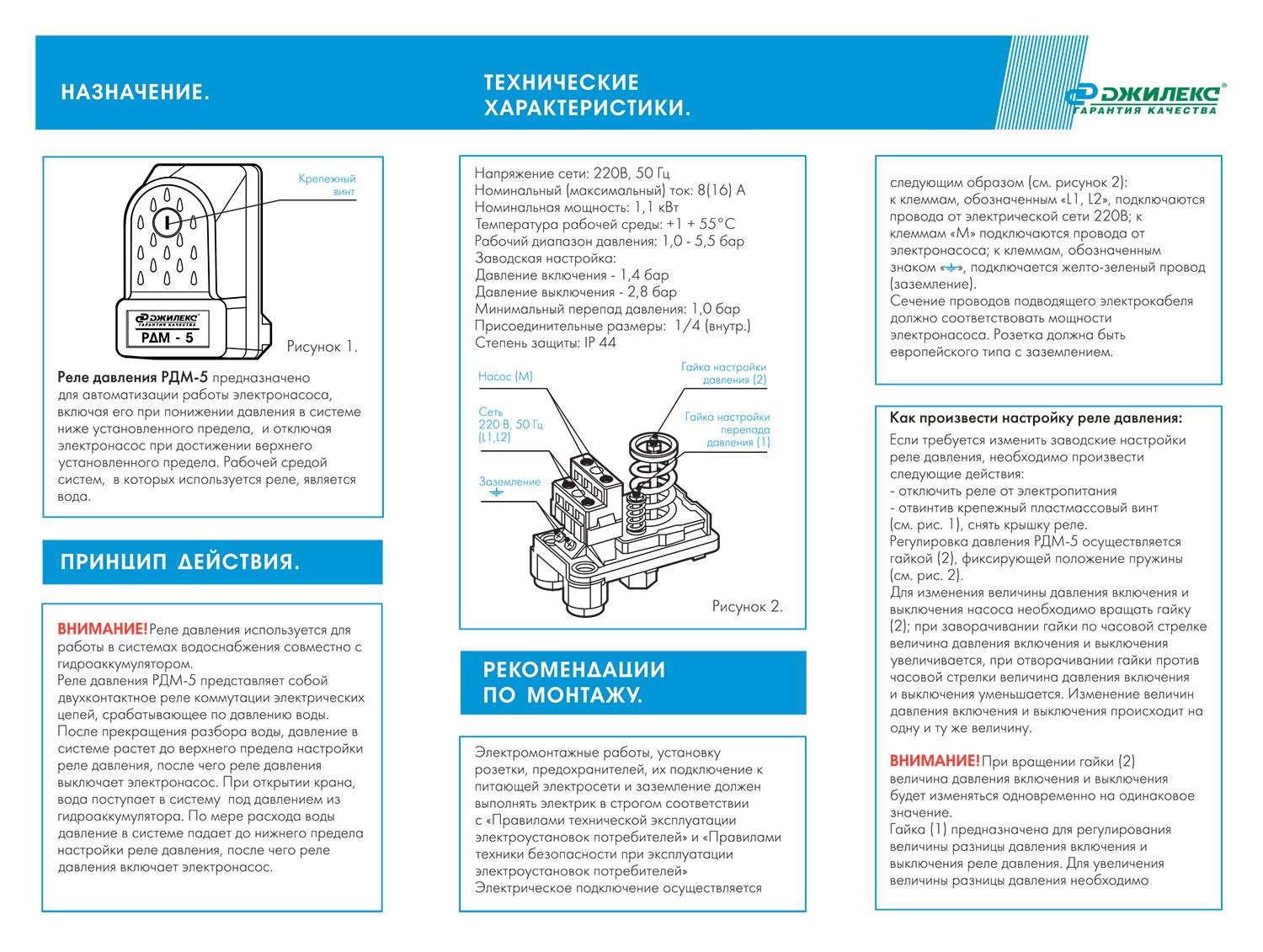

Настройка реле

Для осуществления данной процедуры понадобятся гаечные ключи и набор отверток. Процесс настройки включает в себя несколько этапов:

1. Фиксируется показатель манометра.
2. Посредством отвертки прибор освобождается от защитной крышки, которая обычно имеет черный цвет.
3. Под крышкой находятся две пружины для регулировки, оснащенные необходимыми для этого процесса гайками. Верхний из этих элементов имеет крупный размер и отвечает за нижний показатель давления. Нижняя маленькая гайка задает разницу между показателями. Как правило, возле них обозначена маркировка, подобная букве «Р» и изображены стрелочки с такими знаками как «плюс» и «минус». Для того чтобы сила сжатия стала больше, необходимо производить вращение гайки в направлении знака «плюс» (по часовой стрелке), для снижения этого показателя гайка крутится в обратную сторону. После выполнения одного ее оборота в нужном направлении потребуется включение оборудования и его запуск в работу.
4. После остановки системы вновь проверяются показатели манометра, если его значение отклоняется от нормы, то гайка вращается заново и агрегат включается столько раз, сколько понадобится для достижения в накопителе требуемой величины давления.
5. Заключительный этап предусматривает настройку того момента, в который должно происходить выключение насосной станции. Для этой цели необходимо воспользоваться малой пружиной и действовать так же, как и в случае включения аппарата, только в противоположном направлении. Во избежание прекращения работы реле запрещается в процессе регулировки производить закручивание гаек до упора.

Из этого следует, что разницу между двумя видами давления (верхним и нижним) можно без труда откорректировать в желаемых пределах. Увеличение интервала между срабатываниями подразумевает довольно нечастое подключение насосной станции, в результате которого в системе водоснабжения появятся существенные перепады давления.

Если диапазон срабатывания настроен на уменьшение, то давление в системе будет стабилизировано, но часто включающееся оборудование будет иметь гораздо меньший срок эксплуатации.

Для того чтобы выполнить настройки максимально точно, требуется произвести сверку выбранных параметров со значениями, указанными в техническом паспорте насосной системы, превышение которых не рекомендовано.
