Как правильно выбрать гидроаккумулятор
На какие параметры важно обратить внимание при регулировании давления в системе теперь известно, остается выяснить, каким образом выбрать сам ресивер. Главным рабочим органом любого ресивера является не стальной бак, а резиновая мембрана. От качества этого изделия зависит срок службы гидроаккумулятора
Для производства мембраны используют разные типы резины, однако наиболее эффективным является материал из изобутана. Чем дольше служит резиновое основание, тем больше срок службы и стального корпуса. Ведь если «груша» будет пропускать воду, то начнется процесс коррозии металла. Вскоре стальной бак проржавеет, и он уже будет непригоден к эксплуатации
От качества этого изделия зависит срок службы гидроаккумулятора. Для производства мембраны используют разные типы резины, однако наиболее эффективным является материал из изобутана. Чем дольше служит резиновое основание, тем больше срок службы и стального корпуса. Ведь если «груша» будет пропускать воду, то начнется процесс коррозии металла. Вскоре стальной бак проржавеет, и он уже будет непригоден к эксплуатации.
Второй немаловажной деталью ресивера является фланец. Зачастую для производства этой детали используется оцинкованный металл
На качественных изделиях толщина металла составляет более 1 мм. Если ресивер оснащен фланцем, толщина стенок которого составляет 1 мм или менее, то срок службы изделия не превысит одного года. Продавец при этом может давать гарантию на товар 1 год, за который и происходит выход из строя фланца. Отремонтировать фланец не предоставляется возможным, поэтому остается только два пути: купить новый фланец и заменить его самостоятельно или же приобрести новый гидроаккумулятор.
Цвет изделия не имеет значения, так как с течением времени краска начинает облазить. Производители качественных гидроаккумуляторов заявляют о том, что их срок службы составляет не менее 10-15 лет, однако, как показывает практика, этот срок обычно не превышает 10 лет. Чтобы изделие прослужило долгие годы, нужно не только покупать качественный товар, но еще и осуществлять ежегодную профилактику.
Гидроаккумуляторы продаются как в отдельном виде, так и вместе с электродвигателем с насосом. Если у вас нет насоса на водоснабжение, то оптимальный вариант – это купить насосную станцию в сборе. Однако в сборе конструкция будет стоить несколько дороже, нежели покупать все изделия отдельно. При покупке гидроаккумулятора не забудьте о дополнительных комплектующих, без которых установить устройство невозможно.

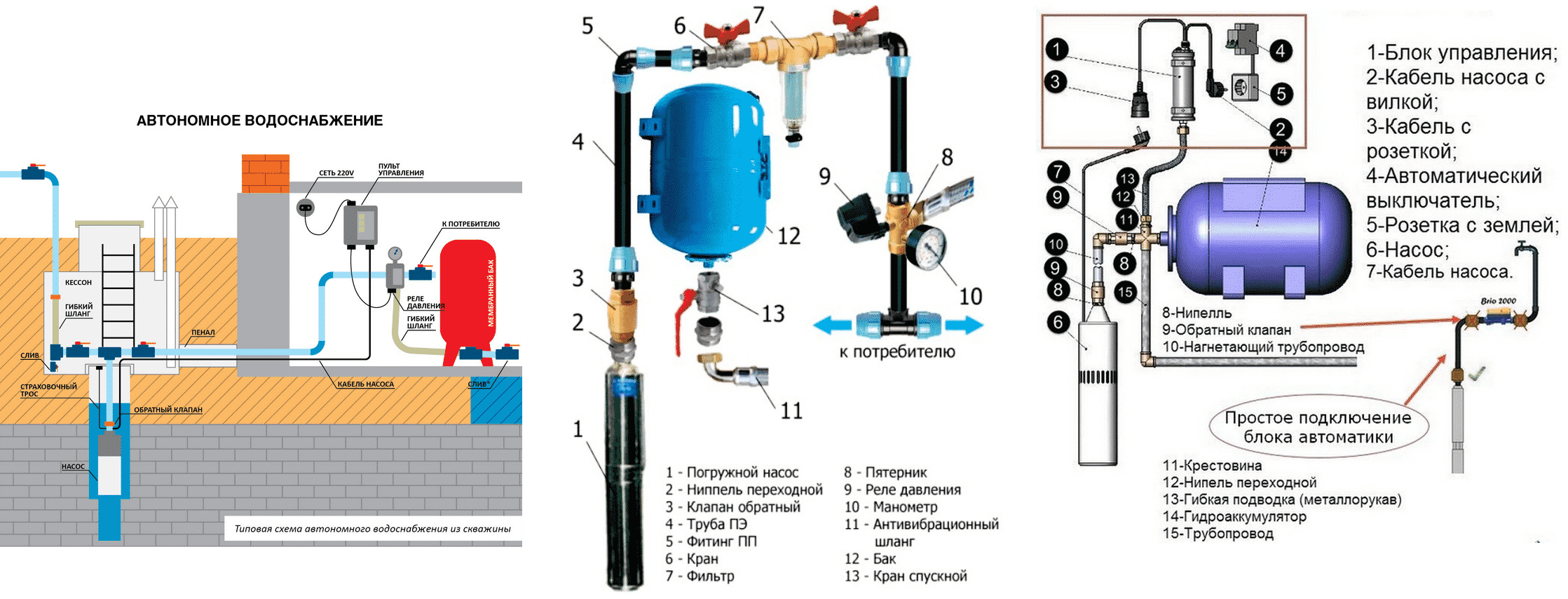

Схема подключения гидроаккумулятора к насосам
В зависимости от типа насоса, как мы уже говорили ранее, схемы подключения гидроаккумулятора к насосам могут быть разными. Кратко рассмотрим основные из них.
Схема подключения глубинного насоса и гидроаккумулятора предполагает установку гидроаккумулятора после насоса. При этом обязательной будет установка обратного клапана, чтобы вода под созданным в устройстве давлением, не выталкивалась обратно в скважину. Объем гидроаккумулятора вычисляется, исходя из уровня потребления воды. Среднее количество включений насоса по паспорту — около 10, поэтому опираясь на эти данные выбирают гидроаккумулятор соответствующего объема.
Поверхностный насос с гидроаккумулятором подключаются несколько иначе. С точностью до наоборот. Вода, всасываемая насосом, проходит вначале через накопительную емкость, после чего подается потребителю. Такая схема подключения позволяет регулировать нижний порог давления и верхний. Чтобы их знать, нужно в каждом конкретном случае отталкиваться от среднего давления системы, которое диктуется приборами и количеством точек потребления. В этой цепи необходимо учитывать схему подключения реле давления гидроаккумулятора, на котором и выставлены пограничные параметры.
Кроме этих схем, существуют еще схемы подключения гидроаккумулятора в составе насосной станции, с повысительным насосом, а также схема подключения для устройства системы отопления. Различаются они незначительно, в основном наличием дополнительных элементов, таких как расширительный бак, дополнительные электронные клапаны и регуляторы.
Зная эти схемы, хотя бы в общих чертах, можно обеспечить свой дом водой круглый год и на стабильно высоком уровне. Главное, правильно выбрать хороший гидроаккумулятор.
Правила настройки нового мембранного бака
Первым шагом настройки является проверка уровня внутреннего давления. Это значение должно составлять 1,5 атмосфер. Однако следует учесть, что при перевозке устройства и в процессе хранения не исключена утечка. Поэтому на момент продажи параметры могут отличаться от указанных производителем значений.
Чтобы зафиксировать показания, нужно снять колпачок на золотнике. Для измерения давления используют следующие виды манометров:
- Приборы электронного типа считаются самыми дорогостоящими изделиями и довольно чувствительными к температуре и заряду батареи. Это может существенно повлиять на точность измерений.
- Манометры механические или автомобильные. В большинстве случаев имеют металлический корпус. Измерительная шкала может иметь разное количество делений, для получения более точных результатов рекомендуется использовать приборы с большим количеством делений.
При решении вопроса, как подключить гидроаккумулятор к глубинному насосу, настройка параметров мембранного бака имеет большое значение по нескольким причинам. Например, при недостаточном давлении вода занимает большую часть объема в гидробаке, в результате напор воды в системе снижается. Высокое давление обеспечивает хороший напор воды. Однако при повышенных значениях давления воды в гидробаке меньше, что приводит к частому включению насоса и проблемам с водой.
Выполняя настройку, следует учесть, что параметры давления не должны быть меньше или больше рекомендованных значений. При низком давлении мембрана может соприкасаться со стенками металлического корпуса, чего никак нельзя допускать.
Место в системе водоснабжения
Если бы работа хозяйственно-бытового водопровода обеспечивалась одним только насосом, тому приходилось бы включаться каждый раз, как только кто-либо из пользователей открывал кран.
Такой режим привел бы к скорой выработке ресурса электродвигателя, поскольку момент пуска является для него наиболее тяжелым.
В паспорте насоса даже указывается такой параметр, как предельно допустимая частота включений.
Даже для самых выносливых электродвигателей она составляет не более 15-ти запусков в течение часа, для всех остальных – 10 или менее.
Вот этим-то и обусловлено применение ГА. Он накапливает не только воду, но и давление, необходимое для комфортного пользования водопроводом. При этом режим работы насоса выглядит совсем по-другому: он работает дольше, но — самое главное – реже включается.
Попутно мембранный или баллонный накопитель выполняет еще одну важную функцию: он выступает в роли демпфера, сглаживающего гидроудары.
Однако, в системах водоснабжения ГА нужен не всегда. Вот в каких случаях без него можно обойтись:
- Если вода расходуется длительными циклами: типичный пример – полив огорода. Тут ГА не просто не нужен – он противопоказан. Имеющийся в нем запас воды будет расходоваться очень быстро и насосу придется часто включаться, чтобы его пополнять. При отсутствии же ГА агрегат будет спокойно работать в стабильном режиме.
- Если насос оборудован новейшей автоматикой, в которой предусмотрены функция плавного запуска двигателя и регулирование его мощности в зависимости от давления в системе.
На срок службы такого насоса частота включений не оказывает никакого влияния. Считается, что станцию на базе такого агрегата ГА можно не оборудовать.
Правила выбора гидробака
Основным элементом гидроаккумулятора является мембрана. Ее качественные характеристики определяют, сколько времени прослужит все устройство и когда потребуется первый ремонт. Наилучшим качеством обладает мембрана, для изготовления которой используется изобутированная резина.
Что касается материала для изготовления корпуса гидробака, то этот фактор в большинстве случаев особого значения не имеет. Исключение составляют только расширительные бачки. Дело в том, что вода поступает только в грушевидную мембрану, контакт с металлическими частями устройства полностью исключен.
Подключение гидроаккумулятора к системе
Обычно системе водоснабжения частного дома состоит из:
- насоса;
- гидроаккумулятора;
- реле давления;
- обратного клапана.

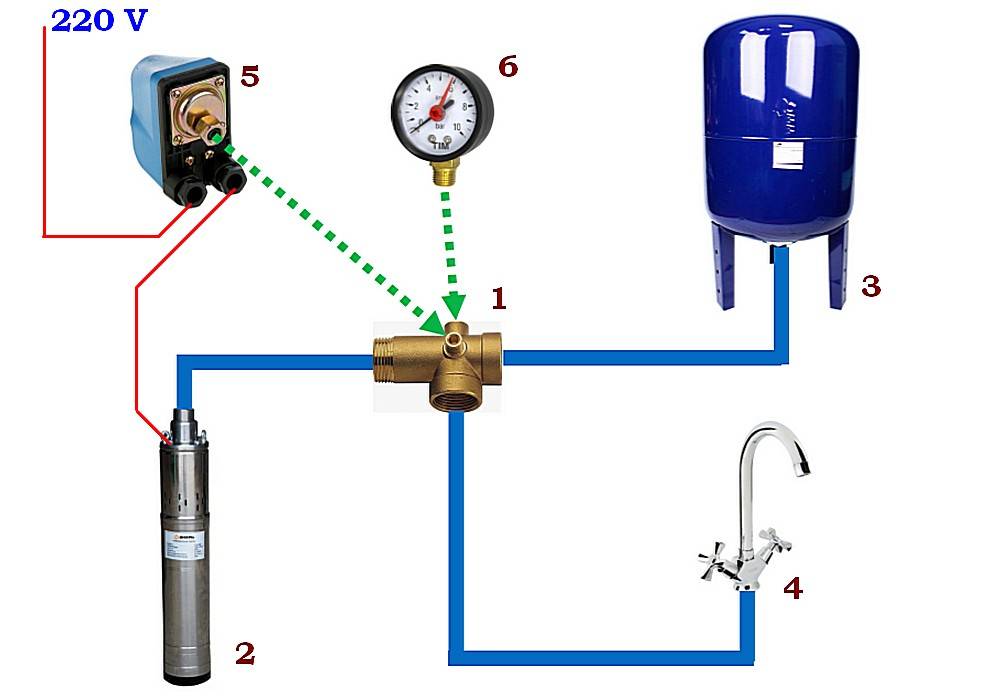

Схема подключения гидроаккумулятора
В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.
С пятивыводным штуцером или без
Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.
Пятивыводной штуцер для обвязки гидроаккумулятора
Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.
Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера
Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.
Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы
Как обычно, вариантов несколько, выбирать вам.
Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

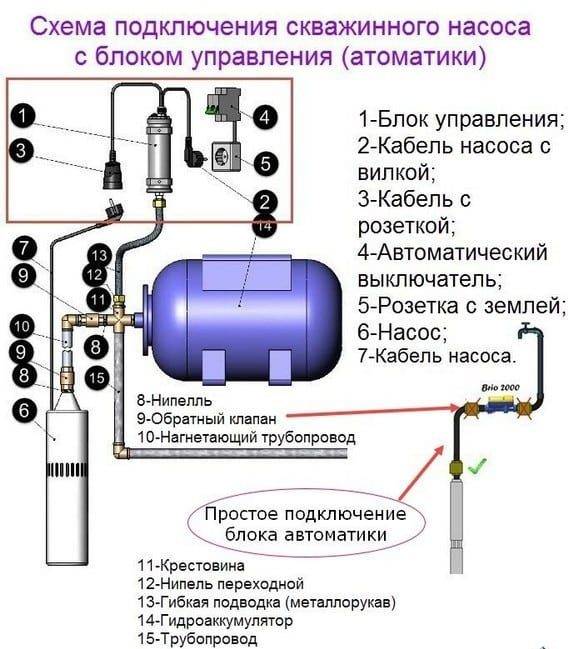

Схема подключения гидроаккумулятор к погружному насосу
Как установить два гидробака на один насос
При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.
Подключение нескольких гидробаков в одну систему
Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.
Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.
Принцип работы гидроаккумулятора
Ту же самую роль в некоторых модификациях играет резиновая плоская мембрана. Грушевидные баллоны монтируются возле горловины. Диафрагма делит бак на две части. Она устанавливается горизонтально посередине бака. Одна часть объема заполняется водой, другой сжатым воздухом.
Гидробаки применяются в системах отопления, а также снабжения холодной и горячей водой. По принципу использования они различаются по цветам. Горячая вода и теплоноситель – бак красного цвета. Холодная вода – синего. Есть модели, которые представляют собой цилиндрический бак, устанавливаемый вертикально. Для удобства разработаны модификации, горизонтально сориентированные, которые монтируются на опорах.
Устройство предполагает наличие ниппелей. Один из них находится сзади, и предназначен для закачивания воздуха. Другой – для стравливания. Изначально требуется, чтобы давление в воздушной камере было 1,5 бар. При этом происходит включение насосной станции. Модели отличаются в соответствии с тем, какое давление воздуха должно быть для его отключения. Обычно это 3,0 бар.
Схема работы следующая:
- В воздушную камеру нагнетается воздух.
- Давление выдавливает воду в систему, направляя ее к потребителю.
- При расходе жидкости происходит падение давления воздуха, так как груша расширяется, а диафрагма выгибается.
- Срабатывает реле, включается насос, пополняется запас воды, давление воздуха стабилизируется.
Циклы повторяются, и в итоге домовладелец всегда может пользоваться водой, не переживая, что напор станет недостаточным или слишком сильным.
Функции, назначение, виды
В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.
Назначение
Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:
- Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
- Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
- Создать небольшой запас воды на случай отсутствия электроэнергии.
Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
- для холодной воды;
- для горячей воды;
- для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Принцип работы
Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.
Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.
За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.
Баки большого объема
Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.
Оптимальное давление внутри гидравлического бака
Любой гидроаккумулятор внутри имеет резиновую мембрану, которая разделяет пространство на две камеры. В одной из них содержится вода, а в другой – сжатый воздух. Благодаря такому строению удается создавать нужное давление при наполнении и опустошении резиновой емкости.
Наглядно показано устройство гидравлического аккумулятора
Чтобы продлить срок службы приспособления, необходимо знать, какое давление должно быть в гидроаккумуляторе. Оно во многом зависит от показателей, выставленных для включения насоса. Давление внутри бака должно быть приблизительно на 10 процентов меньше.
Проверка давления в баке
К примеру, если включение установлено на 2,5 бар, а выключение – на 3,5 бар, то следует давление воздуха внутри емкости настроить на 2,3 бар. Готовые насосные станции обычно не требуют дополнительной регулировки.
Насосная станция
Как следствие, схема подключения в таком случае не отличается от подсоединения к обычному насосу.
Если станция рассчитана на большие объемы воды – например, в случае питания нескольких домов от одной скважины – подключение несколько усложняется.
В таком случае используется несколько насосов и два штуцера – к одному подключается перекачивающая система, а ко второму – первый штуцер и остальное оборудование.
Гидроаккумулятор может подключаться не только к скважине или водопроводу для системы водоснабжения, но и к отопительной системе. Функции агрегата в таком случае будут несколько другими, хотя принцип действия не меняется.
Смотрите видео, в котором специалист подробно разъясняет, как подключить гидроаккумулятор к системе водоснабжения своими руками:
Подключение к глубинному насосу

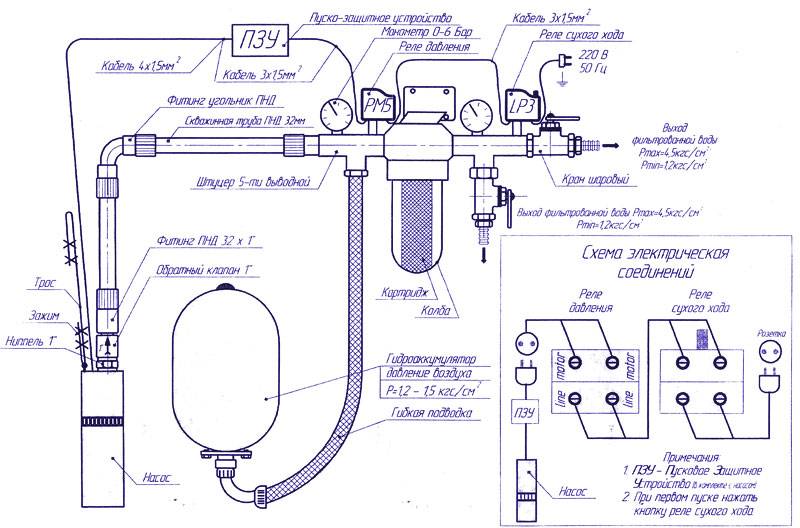

Схема подключения к глубинному насосу
Не всегда технические характеристики скважины позволяют установить в нее мощный погружной насос. Например, если обсадная труба слишком узкая, а скважина глубокая. В такой ситуации необходимо подобрать глубинный агрегат, мощности которого хватает для подъема жидкости с глубины до накопительной емкости. Она может располагаться в кессоне или на поверхности земли недалеко от скважины.
Далее вблизи гидроаккумулятора монтируется еще один насос – самовсасывающий, который будет транспортировать воду в дом. В помещении устанавливается еще один гидроаккумулятор, регулирующий давление в системе и управляющий работой второго насоса.
Вторая емкость должна быть мембранной или баллонной. Чтобы в первой емкости жидкость не застаивалась, ее объем не должен быть очень большим. Подключить гидроаккумулятор к погружному насосу напрямую можно только при полном соответствии параметров скважины и мощности электрического оборудования.
Принцип работы гидроаккумулятора
Система водоснабжения, в цепи которой присутствует гидроаккумулятор, работает по определенной схеме.
- Отталкиваясь от водозабора, которым может быть водопровод, скважина или колодец, вода по трубопроводу подается в аккумулятор, а именно – в резиновую «грушу».
- В резиновой мембране с помощью регулирующего реле, которое определяет нижний и верхний порог необходимого параметра, насосом создается давление, например, 1–3 атмосферы.
- После достижения в приборе давления заданного значения насос автоматически отключается.
- После того как потребитель открывает кран на раковине или включает посудомоечную машину, мембрана начинает выталкивать воду из гидроаккумулятора и подавать ее по сети к водоразборной точке.
- Когда давление в приборе падает до критически низкой отметки, срабатывает реле и насос автоматически начинает свою работу. Но сначала нужно произвести подключение насоса к гидроаккумулятору.
Количество включений насоса на единицу времени напрямую зависит от объема баллона. Чем меньше бачок, тем с большой частотой будет включаться насос. При таком варианте у насоса и фланца с клапаном быстрее закончатся рабочие ресурсы. Так как на баллон не воздействуют внешние нагрузки, дополнительно фиксировать к полу его не нужно. Для обеспечения устойчивости гидроаккумулятора хватит его собственных ножек.
Зачем нужен гидроаккумулятор
И колодец, и скважина могут обладать недостаточным дебитом (см. Дебит скважины – как узнать, хватит ли вам воды). Иными словами, они не всегда в состоянии выдать за один прием столько воды, сколько вам нужно. Иногда эта проблема возникает не сразу, а через несколько лет эксплуатации источника.
Логично, что в таком случае в доме должен быть запас воды. Но не в ведрах и банках, а в самой системе. И это реально осуществить, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.
Преимущества гидроаккумулятора
Накопительный бак – это, как говорится, «прошлый век». Он неудобен и не практичен.
Судите сами:
- Устанавливать его нужно над помещениями-водопотребителями, то есть, на чердаке. Это значит, что он нуждается в утеплении, иначе зимой вода будет замерзать.
- Никто не отменяет риск протечек и переполнения бака. Это редко, но случается. Последствия представить несложно.
- Вода из накопительного бака поступает к приборам под давлением собственного веса. А этого недостаточно для нормальной работы сантехприборов и особенно бытовой техники – стиральной и посудомоечной машины.
Система водоснабжения с накопительным баком
Напрашивается очевидный вывод: включать в систему накопительную емкость имеет смысл только в небольших домах для летнего использования, не оборудованных современными приборами. Если же вы живете в доме постоянно, вам больше подойдет схема водоснабжения от гидроаккумулятора.
И вот почему:
- Это более совершенное устройство – оно позволяет настраивать давление в системе в соответствии с вашими потребностями;
- Гидробак тоже должен стоять в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку. Для установки подойдет и кессон над скважиной, и подвал дома, и любое техническое помещение;
- Соответственно, и возможные протечки не так страшны: вода не намочит перекрытия, не испортит ремонт и мебель.
Система водоснабжения с гидроаккумулятором
Как он работает
Гидроаккумулятор – это герметичная емкость, разделенная внутри на две секции. В качестве разделителя может выступать резиновая диафрагма или полая «груша».
В одну секцию поступает вода, а в другой находится воздух, который по мере наполнения первой секции сжимается, создавая давление на диафрагму.
Устройство гидроаккумулятора
По мере опустошения бака при разборе воды, давление воздуха падает. Когда оно достигает предельного минимального значения, срабатывает реле давления, которое запускает насос. Он снова накачивает в бак воду, пока давление не достигнет максимума.
Гидроаккумулятор с реле давления и манометром
В результате:
- Мы имеем постоянный напор в системе;
- Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
- Схема водоснабжения гидроаккумулятором позволяет всегда иметь запас воды на случай её большого разбора и неспособности источника выдать нужный объем единовременно.
Объем бака выбирается исходя из потребностей семьи. Он может быть и 5, и 500 литров.
Виды мембранных баков
Гидробаки могут быть установлены в системе водоснабжения разного назначения.
В частности, речь идет о следующем:
- Обеспечение потребности в горячей и холодной воде.
- Системы отопления частного дома.
В первом случае мембранный бак позволяет продлить срок службы насосного оборудования за счет установленного режима включения и выключения и защищает систему от разрушительного воздействия гидроударов. Второй вариант предполагает использование гидробака в качестве расширителя, который вмонтирован в закрытую отопительную систему и является ее неотъемлемой частью.
По конфигурации гидробаки делятся на горизонтальные и вертикальные модели. Стоит отметить, что конфигурация емкости не оказывает влияния на принцип ее работы и подключение погружного насоса к гидроаккумулятору.
Отличительной особенностью гидробаков вертикального типа является специальный клапан, через который осуществляется стравливание лишнего воздуха. Причем в большинстве случаев клапаном оснащены модели объемом более 50 литров. Клапан вмонтирован именно в верхнюю часть емкости, так как воздух, поступающий в мембранный отсек вместе с водой, имеет свойство накапливаться вверху камеры.
В поисках ответа на вопрос, где установить гидроаккумулятор для систем водоснабжения, важно понимать, что устройства горизонтального и вертикального типа характеризуются одинаковой эффективностью и функциональностью
Поэтому при выборе устройства в первую очередь во внимание принимаются габариты помещения, где планируется установка устройства.
