Регулятор температуры для котла своими руками: инструкция по изготовлению

Терморегуляторы для инкубатора своими руками: схемы и особенности

Сделать регулятор температур своими руками непросто. Такой прибор будет менее совершенным, чем заводская модель.

Есть два варианта изготовления регулятора согласно схемам:

  • электротехнический (используется электротехническая схема прибора) – такой регулятор более точный, но его сборка своими руками требует определенных знаний в электромеханической сфере;
  • на основе б/у термостата – для этой сборки вам подойдет отработанный термостат от разных бытовых приборов, вариант простой и подойдет даже для новичков.

Рассмотрим схему сборки электротехнического регулятора температуры для инкубатора. Для работы вам будут нужны радиодетали:

  • стабилитроны любого типа для поддержания постоянного напряжения от 7 до 9 вольт;
  • два специальных транзистора;
  • тиристор серии КУ-201, КУ-202;
  • диоды КД-202 – 4 штуки, отмеченные буквами НС или Н, мощность – от 600 Вт и выше;
  • переменный резистор с сопротивлением от 30 до 50 кОм для регулировки режимов;
  • реле МКУ;
  • транзистор в качестве датчика температуры, установленный в стеклянной трубке, который укладывают на яичный лоток.

Когда регулятор включается в сеть, размыкаются контакты реле, вследствие чего инкубатор обогревается лампочками, подключенными к сети на 220 вольт. Когда он отключается от сети, контакты реле замыкаются, в работу включается аккумулятор и лампы обогрева.

С применением термостата прибор сделать гораздо проще. Берем использованный термостат, заполняем его корпус эфиром и хорошо запаиваем. Будьте внимательными при работе, поскольку эфир хорошо и оперативно испаряется и резко реагирует на смену наружной температуры, вследствие чего меняется состояние корпуса.

Винт, припаянный к корпусу, связывается прочно с контактами, вследствие чего в нужное время включается или отключается нагревательный элемент. Температура регулируется с помощью вращений винта.

Перед закладкой яиц в инкубатор, который оснащен таким самодельным терморегулятором, нужно прибор прогреть и настроить показатели.

Схемы терморегуляторов для разных моделей инкубаторов

Схемы конструкций отличаются друг от друга и в зависимости от модели инкубатора.

Схема терморегулятора для прибора «Квочка» включает полевые транзисторы и выпрямитель. Сам регулятор соединен с динистором. Конденсаторы нужны открытого типа. Для регулятора сборки своими руками по этой схеме нужен простой изолятор. В инкубаторе используется микросхема серии РР20.

Схема устройства для модели марки «Золушка» основана на поворотном регуляторе. Выпрямитель применяют с двумя контактами. Для сборки терморегулятора нужен один динистор, перегрузочный показатель прибора колеблется в пределах 2 А, входное напряжение цепи равно до 12 вольт. Допускается применение в системе резисторов подстроечного или полевого типа.

Схема прибора для инкубатора «Наседка» включает модульный выпрямитель, нужны трансиверы полевого типа. В цепи используется 3 конденсатора, емкость которых на входе равна 12 пФ. Чувствительность системы равна порядка 3 мк. Используется полупроводниковый расширитель, выходное напряжение составляет 10 вольт. Стабилизатор в этом случае не нужен.

Терморегулятор – неотъемлемая часть практически любого инкубатора, и его конструкция зависит от того, насколько он сложен и объемен. В зависимости от типа инкубатора такой прибор требуемой модификации можно приобрести в готовом виде или собрать своими руками.

Самодельный внешний терморегулятор для котла: инструкция

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.

Схема самодельного внешнего терморегулятора для котла

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Электрическая часть схемы, позволяющая включать отключать агрегаты большой мощности

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Схема на терморегулятора на базе микроконтроллера

Устройство собрано на базе микроконтроллера PIC16F84A. Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок :

  • хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
  • перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
  • перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
  • если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

Архив блога

Также нельзя забывать о том, что система электроснабжения является наиболее уязвимой частью загородной инфраструктуры.

Этот инкубатор изготовлен в домашних условиях, а значит при желании его конструкцию вполне можно повторить. Терморегулятор может быть приобретён и в магазине. Подбирается она многоканального типа.

Гани В этом году первые приобрел инкубатор, остановил свой выбор на Золушке 98 яиц с автопереворотом, 12 В и нагрев горячей водой.

Отобранные для инкубации яйца укладывают в лотки из проволочной сетки. Для того чтобы исключить потерю тепла, все щели нужно заделать с помощью герметика. Желательно, чтобы он крепился в самой верхней точке, где наиболее высокая температура. Выходной редукторный вал должен совершать полный оборот вокруг оси на 4 часа.

Для лучшего визуального контроля за режимами работы терморегулятора, ток через светодиоды HL1-HL3 выбран относительно большим. В схеме, представленной на рисунке, датчиком температуры выступает транзистор VT1, который размещают в стеклянной трубке и укладывают непосредственно на лоток с яйцами. Об особенностях выбора стабилизатора напряжения для газового котла читайте далее.

Архивы статей

Основными его элементами являются нагреватель, в качестве которого используется инфракрасный излучатель или группа ламп накаливания, и температурный сенсор. Минусы — недостаточная теплоизоляция, хрупкость и ручной переворот решеток с яйцами.

Подробнее здесь. Если говорить о металлической пластине, то она считается наиболее дешевым, но и наиболее ненадежным способом. Кроме этого решётки рассеивают тепловой поток, идущий от ламп. Выбор схемы регулятора Если взять за основу для изготовления терморегулятора заводские изделия, можно столкнуться с непреодолимыми трудностями по сборке, а особенно по настройке таких изделий. Некоторые любители собирали дома небольшие инкубаторы из подручных средств своими руками.

Три года гарантии на любое изделие. Модификации с импульсными триодами Схема терморегулятора для инкубатора с импульсными триодами включает в себя микроконтроллер, расширитель, а также набор конденсаторов. схема подключения самодельного инкубатора

Принцип работы твердотопливного котла

Чтобы изготовить термодатчик своими руками для котла, необходимо разобраться с его принципом действия. Но учитывая то, что в таком нагревателе управлять интенсивностью пламени будет очень сложно, что сравнимо с системой управления двигателем внутреннего сгорания, лучшим вариантом будет именно управление потоком воды в контуре отопления.

В данном случае управление температурой обеспечивается за счет включения и выключения двигателя, который прокачивает систему, что и обеспечивает ее нагрев. Вода нагревается в системе за счет водяной рубашки, которая охватывает всю топку и часть дымохода.

Способы регулирования температуры воды в системе отопления

Для управления насосом можно использовать ту же схему, что и при регулировании температуры воды в бойлере, потому как в ней уже предусмотрено управление малоомной нагрузкой. Так как двигатель имеет куда меньшую мощность, то управлять его циклами включения и выключения можно при помощи обычного реле с контактами на 220 В и током 0,5 А. Обычно потребляемая мощность бытовых помп составляет на более 100 Вт.

Также для обеспечения стабильности температуры внутри помещения при использовании твердотопливных котлов хорошей идеей будет использование в контуре отопления трехходовых клапанов с термостатами. Насос будет прокачивать систему, а термостат при необходимости добавлять в горячий контур холодной воды с целью достижения заданных температурных режимов на радиаторах.

Как управлять потоком воды в системе отопления понятно, но вот как самостоятельно изготовить термостат для управления температурой на каждом из радиаторов, то здесь не стоит мудрить. Легче и дешевле использовать готовые устройства, монтируемые прямо на отопители.

Конечно, можно пойти другим путем, например, если в доме обустроена система подогрева пола. Управлять потоком воды можно путем электромагнитных клапанов, которые будут коммутироваться контроллером или автоматическим устройством.

Механические устройства для регулирования температуры котла отопления

Механический термостат представляет собой универсальный прибор, который позволяет достаточно гибко регулировать температуру на конкретном отопительном приборе. Поэтому установка термодатчика своими руками осуществляется непосредственно на входе радиатора или целого контура.

Современные модели термостатов имеют достаточно большие пределы регулирования температуры воды в системе вплоть до 82С. Но такие режимы обычно не используются и самым оптимальным в наших широтах является порог на пределе 65С.

Механические таймеры для котла отопления

Имея в своем распоряжении котел отопления, будет вселенским грехом не оснастить его автоматическими регулирующими устройствами. Если нет желания и умения делать электронные аппараты, можно приобрести готовый механический таймер.

С его помощью можно контролировать и устанавливать нужную температуру, но в данном случае речь идет об электрическом котле с ТЭНом или нагревателем индукционного типа.

Установка электронного термодатчика для котла отопления

Для управления системой отопления в частном доме можно использовать не только стационарные устройства, устанавливаемые непосредственно на отопителях. Сегодня в продаже имеется большое количество готовых электронных контроллерных систем с выносным пультом управления, который можно установить в любом удобном месте.

Вопрос отопления и создания наиболее благоприятного микроклимата внутри помещения всегда стоял на первом месте, поэтому стоит отнестись к нему с высокой серьезностью и ответственностью.

Но при этом нет причины для расстройства, если не хватает денег для покупки готовых терморегулирующих устройств, потому что термодатчик для воды в бойлере можно изготовить своими руками.

О том, как подключить термостат к газовому котлу, представлено на видео:

Отопление

Какие детали понадобятся: терморегулятор своими руками

Для датчика температуры чаще всего используют терморезистор, это элемент который регулирует электрическое сопротивление в зависимости от температурного показателя.

Так же часто применяют полупроводниковые детали:

  • Диоды;
  • Транзисторы.

На их характеристики температура должна оказывать такое же влияние. То есть при нагреве должен увеличиваться ток транзистора и при этом он должен престать работать, не смотря на входящий сигнал. Нужно учесть, что такие детали обладаю большим недостатком. Слишком сложно провести калибровку, говоря точнее, будет трудно привязать эти детали к некоторым датчикам температуры.

Однако на данный момент промышленность не стоит на месте, и вы можете увидеть приборы из серии 300, это LM335, которым все чаще рекомендуют воспользоваться специалисты и LM358n. Не смотря на очень низкую стоимость, данная деталь занимает первую позицию в маркировках и ориентируется на сочетание с бытовой техникой. Стоит упомянуть, что модификации этой детали LM 235и 135 успешно применяются в военных сферах и промышленности. Включая в свою конструкцию около 16 транзисторов, датчик способен работать в качестве стабилизатора, а его напряжение будет полностью зависеть от температурного показателя.

Зависимость заключается в следующем:

  1. На каждый градус будет приходиться около 0, 01 В, если ориентироваться на Цельсий, то на показатель 273 результат на выходе составит 2, 73В.
  2. Диапазон работы ограничивается в показателе от -40 до +100 градусов. Благодаря таким показателям, пользователь полностью избавляется от регулирований методом проб и ошибок, а требуемая температура будет в любом случае обеспечена.

Так же кроме датчика температур вам потребуется компаратор, лучше всего приобрести LM 311, который выпускает тот же производитель, потенциометр для того чтобы сформировать эталонное напряжение и выходную установку чтобы включать реле. Не забудьте приобрести блок питания и специальные индикаторы.

Создаем простой терморегулятор

При ремонте бытовой электротехники вы могли сталкиваться с ситуацией, когда со строя выходил терморегулятор. Хоть это и небольшая микросхема, устанавливаемая для контроля величины нагрева или охлаждения чего-либо.

Увы, стоимость такого элемента заводского изготовления довольно высока, поэтому куда выгоднее собрать терморегулятор самому. Схема достаточно простого самодельного терморегулятора приведена на рисунке ниже.


Рис. 5. Схема простейшего терморегулятора

Для его изготовления вам понадобится:

  • понижающий трансформатор с 220 на 12 В;
  • шесть диодов (в рассматриваемом примере используются IN4007);
  • конденсаторы на 47 мкФ, 1 мФ и 2 мФ;
  • микросхема для стабилизатора на 5В;
  • транзистор (в рассматриваемом примере это КТ814А);
  • стабилитрон с регулируемым параметром (TL431);
  • резистивные элементы на 4,7; 160, 150 и 910 кОм;
  • резистор с изменяемым сопротивлением на 150 кОм;
  • термозависимый резистор 50 кОм;
  • светодиод;
  • электромагнитное реле 100 мА с питающим напряжением 12В (в рассматриваемом примере используется автомобильный вариант);
  • кнопка и корпус.

Процесс изготовления состоит из таких этапов:

  • При помощи паяльника соберите вышеперечисленные детали на печатную плату, как показано на схеме выше.
  • После этого выведите измерительный орган для терморегулятора на открытое пространство, чтобы установить в нужную локацию.


Рис. 6. Выведите измерительный элемент

Установите переменный резистор на жесткий каркас и нанесите градуировку температурных режимов для настройки прибора.


Рис. 7. Установите регулятор на каркас и нанесите градуировку

На клеммник подключите шнур питания.


Подключите питающий шнур к клеммнику В данном случае клеммник взят со старого прибора, располагавшегося в корпусе.

Подключите все отдельно размещенные элементы к плате и закройте корпусом.

После сборки терморегулятора его можно установить в любое место, к примеру, для обогрева и подключить в цепь питания электрического котла. В случае, когда радиаторы отопления нагреют помещение до установленной температуры, контакты реле разорвут цепь и прекратят электроснабжение. При остывании цифрового термометра, снова произойдет включение отопления и снова пойдет нагрев. Если вас не устраивает температурный режим, его можно изменить настройкой датчика.

Общее понятие о температурных регуляторах

Приборы, фиксирующие и одновременно регулирующие заданное температурное значение, в большей степени встречаются на производстве. Но и в быту они также нашли своё место. Для поддержания необходимого микроклимата в доме часто используются терморегуляторы для воды. Своими руками делают такие аппараты для сушки овощей или отопления инкубатора. Где угодно может найти своё место подобная система.

В данном видео узнаем что из себя представляет регулятор температуры:

В действительности большинство терморегуляторов являются лишь частью общей схемы, которая состоит из таких составляющих:

  1. Датчик температуры, выполняющий замер и фиксацию, а также передачу к регулятору полученной информации. Происходит это за счёт преобразования тепловой энергии в электрические сигналы, распознаваемые прибором. В роли датчика может выступать термометр сопротивления или термопара, которые в своей конструкции имеют металл, реагирующий на изменение температуры и под её воздействием меняющий своё сопротивление.
  2. Аналитический блок – это и есть сам регулятор. Он принимает электронные сигналы и реагирует в зависимости от своих функций, после чего передаёт сигнал на исполнительное устройство.
  3. Исполнительный механизм – некое механическое или электронное устройство, которое при получении сигнала с блока ведёт себя определённым образом. К примеру, при достижении заданной температуры клапан перекроет подачу теплоносителя. И напротив, как только показания станут ниже заданных, аналитический блок даст команду на открытие клапана.

Регулятор температуры для котла отопления своими руками

Дорогие котлы обычно комплектуются качественными терморегуляторами, поэтому не вызывают нареканий у владельцев. Но не всем по карману покупать дорогое отопительное оборудование. Поэтому те, кто хоть немного разбирается в электронике и электротехнике, могут самостоятельно изготовить прибор, который будет не хуже дорогих заводских термостатов.

Собрать сложный высокоточный программируемый терморегулятор под силу далеко не каждому. Поэтому начать стоит с простых схем. К тому же комплектующие к ним не дорогие.

Схема изготовления терморегулятора для котла отопления

Перед началом работы нужно собрать все необходимое. И первым в этом списке стоит схема будущего термостата. На него нужно опираться при выборе необходимых узлов и деталей. Стандартный набор будет выглядеть так:

  • транзисторы и микросхемы, из которых будет собираться процессор. Его функция – сравнивать значения, установленные пользователем, с полученными;
  • сторона, ответственная за включение или выключение котла.
  • деталь или элемент, «следящий» за показателями температуры;

Пошаговая инструкция

Если человек имеет только базовые знания в области электроники и работает с электротехникой, то при сборке регулятора для котла ему лучше сделать ставку на вариант со стабилитроном. Это полупроводниковый диод, способный пропускать электрический ток в одном направлении.

Детали, необходимые для сборки термостата своими руками по схеме:

  • 2 резистора на 100 Ом и 10 кОм;
  • рамка;
  • печатная плата;
  • провода для соединения деталей;
  • сварщик.
  • термистор – 22 Ом;
  • база – стабилитрон ТЛ431;
  • колодки;
  • герконовое реле (РЭС-47);
  • блок питания (достаточно 12 В);

Руководство по сборке:

Сравните размеры печатной платы и корпуса. При необходимости отрегулируйте его по размеру. С помощью инструмента создаются различные отверстия для крепления, а также формируются токопроводящие дорожки. После ремонта колодок.
Изучите выкройку. В соответствии с ним на плате размещены все основные компоненты будущего терморегулятора для котла. Отремонтируйте их паяльником.
Подключите линии теплового сопротивления, питания и управления.
Завершающий этап – проверка работоспособности устройства с устройством

Здесь важно, чтобы реле мощности срабатывало при измерении сопротивления подстроечного резистора.

Существует 2 варианта размещения термостата в сборе: рядом с котлом или в комнате дома. Если устройство выглядит не очень презентабельно, лучше спрятать его поближе к котельному агрегату.

Преимущества и недостатки

Самодельный регулятор имеет как положительные, так и отрицательные качества. Для удобства оценки все они показаны в таблице ниже.

Регулятор температуры котла – небольшое, но функциональное устройство, которое позволит сэкономить на расходах на отопление, а также поможет создать и поддерживать микроклимат в доме. Вы можете собрать его самостоятельно, если владеете элементарными электронными навыками. Схемы устройств доступны бесплатно.

Видео по теме: Термостат для газового котла.

Источник – https://sovet-ingenera.com/otoplenie/otop-oborudovanie/regulyator-temperatury-dlya-kotla.html

Детали устройства регулятора температуры своими руками

В роли датчика температуры обычно выступает терморезистор – элемент, электрическое сопротивление которого меняется в зависимости от температуры. Используют и полупроводниковые элементы – транзисторы и диоды, на характеристики которых температура также оказывает влияние: при нагреве увеличивается ток коллектора (у транзисторов), при этом наблюдается смещение рабочей точки и транзистор перестает работать, не реагируя на входной сигнал.

Но у таких сенсоров есть существенный недостаток: их довольно сложно откалибровать, то есть «привязать» к определенным значениям температуры, из-за чего точность самодельного терморегулятора оставляет желать лучшего.

Между тем промышленность давно освоила выпуск недорогих термодатчиков, калибровка которых осуществляется в процессе изготовления.

К таковым относится прибор марки LM335 от компании National Semiconductor, которым мы и рекомендуем воспользоваться. Стоимость этого аналогового термодатчика составляет всего 1 доллар.

«Тройка» на первой позиции цифрового ряда в маркировке означает, что прибор ориентирован на применение в бытовой технике. Модификации LM235 и LM135 предназначены для использования, соответственно, в промышленности и в военной сфере.

Имея в своем составе 16 транзисторов, этот датчик работает как стабилитрон. При этом его напряжение стабилизации зависит от температуры.

Зависимость следующая: на каждый градус по абсолютной шкале (по Кельвину) приходится 0,01 В напряжения, то есть при нуле по Цельсию (273 по Кельвину) напряжение стабилизации на выходе составит 2,73 В. Производитель калибрует датчик по температуре в 25С (298К). Рабочий диапазон лежит в пределах от -40 до 100 градусов Цельсия.

Таким образом, собирая терморегулятор на базе LM335, пользователь избавляется от необходимости подбирать методом проб и ошибок эталонное напряжение, при котором прибор обеспечит требуемую температуру.

Его можно рассчитать, используя несложную формулу:

Где Т – интересующая пользователя температура по шкале Цельсия.

Помимо термодатчика нам понадобится компаратор (подойдет марки LM311 от того же производителя), потенциометр для формирования эталонного напряжения (настройка требуемой температуры), выходное устройство для подключения нагрузки (реле), индикаторы и блок питания.

Терморегулятор — неотъемлемая часть автономного отопления. Термостат для котла отопления поможет поддерживать температуру в доме на комфортном уровне.

Принцип действия терморегулятора для инфракрасного обогревателя разберем тут .

Стоит ли устанавливать термостат для радиатора отопления? В этой статье http://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/termoregulyator-dlya-radiatora-otopleniya.html рассмотрим назначение прибора и виды и особенности монтажа.

Преимущества и недостатки

Несомненно, использование автоматического регулирования, уже само по себе является преимуществом, так как потребитель энергии получает такие возможности:

  • Экономия энергоресурсов.
  • Постоянная комфортная температура в помещении.
  • Не требуется участие человека.

Автоматическое управление нашло особенно большое применение в системах отопления многоквартирных домов. Оборудуемые терморегуляторами вводные задвижки автоматически управляют подачей теплоносителя, благодаря чему жители получают значительно меньшие счета.

Недостатком такого прибора можно считать его стоимость, что впрочем, не относится к тем, что изготовлены своими руками. Дорогостоящими являются только устройства промышленного исполнения, предназначенные для регулирования подачи жидких и газообразных сред, так как исполнительный механизм включает в себя специальный двигатель и другую запорную арматуру.

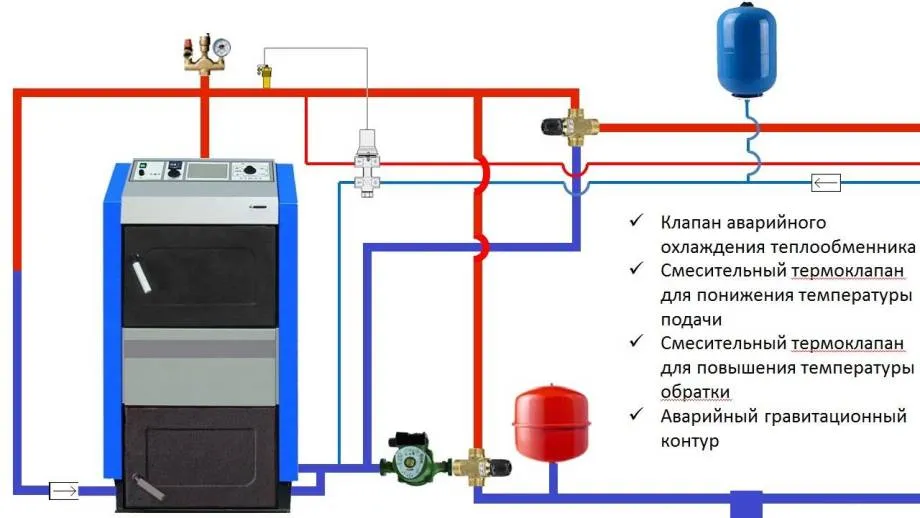

Принцип работы твердотопливного котла

В то время, как в старых моделях твердотопливных котлов необходимо было температуру отслеживать самостоятельно, по термометру, а для регулирования подачи воздуха нужно было вручную открывать или закрывать дверца зольника, в новых моделях агрегатов установлен автоматический регулятор тяги. В его список функций входит как закрытие, так и открытие заслонки зольника, в зависимости от температуры воды, а сам прибор является энергозависимым.

Вместо неэффективного терморегулятора в новых моделях начали ставить подобные автоматические вентиляторы для подачи необходимого объёма воздуха в камеру сгорания. Всё этого из-за того, что производители начали учитывать зависимость агрегата от естественной тяги в дымоходе и неточность настройки. При этом работу вентилятора обеспечивает контроллер, что принимает информацию о состоянии воды и её температуре напрямую с датчика.

В свою очередь контроллер состоит из экрана и пульта управления, благодаря которому происходит выставление необходимой температуры нагрева теплоносителя.

Модели, что не имеют подобного элемента, можно оснастить подобным комплектом. Предварительно перед установкой следует отсоединить дверцу зольника, а установка самого вентилятора производится на монтажной пластине.

Настройку температуры теплоносителя можно осуществлять независимо от внешних условий. Также можно установить дополнительную автоматическую систему на котёл с увеличенным набором возможностей, в число которых входит датчик наружного воздуха и выносные регуляторы температуры.

Это следует сделать для поддержания температурного режима в помещении при учёте уличных условий.

Для подключения этой системы используют как проводной, так и беспроводной способ. Благодаря датчикам, что находятся в отапливаемом помещении, информация о температуре передаётся к системе и таким образом поддерживается выбранный режим температуры в помещении.

Это считается наиболее рациональным приёмом.
