Расшифровка ip степеней защиты корпусов камер видеонаблюдения (видео)

Характеристики — основной путеводитель

Основные технические характеристики IP-камеры видеонаблюдения — это то, на что следует ориентироваться в первую очередь. Из базовых стоит выделить:

• тип матрицы и разрешение;
• качество оптики — объектив;
• частота смены кадров;
• корпус (для выбора уличной камеры видеонаблюдения).

С какой матрицей лучше выбрать камеру

Изучая техническое описание IP-видеокамер, можно встретить две аббревиатуры, относящиеся к матрице: CCD или CMOS. Последние встречаются чаще (особенно в недорогих моделях), имеют низкое энергопотребление и высокое быстродействие, а также отличаются более качественной съёмкой ярких объектов. Основные преимущества CCD-матриц: хорошая светочувствительность и лучшее восприятие движущихся объектов, благодаря чему их особенно выделяют при покупке автомобильных камер.

Не без оснований, бóльше внимание при выборе любой камеры, падает на разрешение матрицы. Не смотря на то, что для простых домашних камер будет достаточно и 1,3 Мп, рекомендуем выбирать камеры для видеонаблюдения с разрешением не менее 2 Мп

Формат воспроизведения	Мегапиксели	Разрешение
SXGA	1,3	1280×1024
WUXGA	2,3	1920×1200
QXGA	3,1	2048×1536
WQXGA	4,1	2560×1600
QSXGA	5,2	2560×2048

Чем больше в матрице IP-камеры пикселей, тем больше она захватит мелких объектов, что напрямую влияет на качество изображения. Но вместе с этим, многопиксельная съемка и весить будет соответственно — учитывайте это, при хранении своего видеоархива.

Выбор объектива и настройка фокусного расстояния

Монофокальный, вариофокальный и трансфокальный — не пугайтесь этих слов, они помогут, если не знаете, какой объектив для камеры видеонаблюдения выбрать.

Монофокальный вид объектива имеет определённую величину фокусного расстояния и конкретный угол обзора — изменить эти параметры попросту невозможно. Видеокамеры с такими объективами недороги и несложны в использовании. Если вам не потребуется поворачивать и перетаскивать камеру, этот вариант вполне подойдет. Настраиваемые и упровляемые же IP- камеры оснащены вариофокальными и трансфокальными объективами, с тем отличием, что последние могут регулироваться дистанционно при помощи пульта. Функции фокусировки и масштабирования очень удобны при настройке охвата территории на видеозаписи, особенно если периодически требуется корректировка.

Отличить виды объективов между собой не сложно. В случае с фиксированной съёмкой, в характеристиках будет указано конкретное фокусное расстояние, например, 2,8 мм.  В других случаях, указывают диапазон регулировки — 4,8-120 мм. Объективы с удалённым управлением используют в механических поворотных камерах с функцией PTZ, о которой мы скажем ниже.

Чтобы правильно выбрать фокус камеры видеонаблюдения, воспользуйтесь таблицей перевода углов обзора в фокусное расстояние:

Фокусное расстояние	матрицы 1/3″	матрицы 1/4″
Угол обзора по горизонтали	Угол обзора по вертикали	Угол обзора по горизонтали	Угол обзора по вертикали
2,8 мм	82	65	65	52
2,9 мм	80	63	63	50
3 мм	77	62	62	48
3,5 мм	69	55	55	42
3,6 мм	67	53	53	41
3,7 мм	66	52	52	40
3,8 мм	65	51	51	38
4 мм	62	48	48	37
4,2 мм	60	46	46	36
4,4 мм	57	45	45	34
4,5 мм	56	44	44	33
5 мм	51	40	39	30
6 мм	43	33	33	25
7 мм	38	29	29	22
8 мм	34	25	25	19
8,8 мм	31	23	23	17,5
10 мм	27	20	20,5	15,4
12 мм	22,6	17	17	12,8
15 мм	18,2	13,7	13,7	10,3
16 мм	17,1	12,8	12,8	9,6
25 мм	8	11	7,3	5,5
50 мм	4	5,5	2,7	2,8

Не проморгайте: интервал кадров в IP-камере

Частота смены кадров влияет на плавность и естественность видеозаписи. Как и в случае с разрешением, чем выше данные параметры, тем лучше качество, но больше объем получаемого материала. Для комфортного восприятия изображения, рекомендуем выбирать камеры видеонаблюдения со сменой не менее 20 кадров в секунду, 30 — самый оптимал.

Корпусные камеры — на что обратить внимание

На вопрос, как выбрать камеру видеонаблюдения для улицы, ответим: так же, как и любую другую, обращая внимание на те же параметры (матрица, фокус, разрешение и тд.), прибавив к ним характеристики корпуса. Дело в том, что оптика и электроника видеооборудования не выдержит жестоких погодных условий без хорошей внешней оболочки

Поэтому уличные камеры снабжены подогревом, пылевлагозащитой и, часто, антивандальными системами.

Что такое IP65?

На сегодняшний день наиболее распространены устройства с маркировкой IP65. Устройства имеют максимальную защиту от пыли и способны работать в любых условиях. Поскольку их тела надежно запечатаны. И у них хорошая влагоизоляция. Поскольку 5 в классификации IP означает устойчивость к влаге даже под давлением струи.

Под аббревиатурой IP65 устройства имеют:

• Полная устойчивость к проникновению внутрь корпуса частиц пыли любого размера;
• Маркировка позволяет использовать устройства и инструменты на открытом воздухе и в любых погодных условиях, включая сильный дождь;
• Такие изделия можно использовать в особых условиях с повышенным уровнем влажности.

Расшифровка степени защиты

Если переводить аббревиатуру IP с английского – International Protection, то это означает уровень защиты от проникновения или другого воздействия (защита от пыли и влаги). Помимо букв, маркировка сопровождается еще двумя цифрами. Цифровое обозначение определяет уровень защиты корпуса (корпуса) электрооборудования от проникновения в него пыли, пальцев, влаги и различных твердых предметов. Кроме того, они означают уровень защиты человека от поражения электрическим током при прикосновении к телу (оболочке). Эта классификация регулируется ГОСТ 14254-96.

Первая цифра

Уровень защиты от механических воздействий определяется по первой цифре:

• предотвращение, ограничение прикосновения или проникновения в любую часть тела или предмет в руках человека;
• блокировка доступа под пылезащитным кожухом, твердые предметы для защиты электрооборудования.

Уровень защиты от вредного воздействия влаги определяется вторым числом.

Дополнительные символы

После пары цифр в обозначении иногда можно встретить пару букв. Первый из них указывает на степень защиты от контакта с опасными частями оборудования и поражения электрическим током при прикосновении:

• А – от прикосновения одной рукой;
• Б – от прикосновения пальцами;
• В – от прикосновения другим инструментом;
• D – от прикосновения к проволоке.

Вторая – дополнительная информация об уровне безопасности. Их четыре. В них указывается информация о проведенных испытаниях и они необходимы для электрооборудования:

• Н – высоковольтные устройства;
• М – протестирован по уровню защиты от негативного воздействия воды (движущееся оборудование);
• S – протестирован по уровню защиты от негативного воздействия воды (оборудование в состоянии покоя);
• W – с указанием дополнительных защитных устройств.

Как читать IP код – пример расшифровки

В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:

• IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
• цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.

Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:

• полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
• обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).

Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

• IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
• IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
• IP 43/44. Оборудование может использоваться во влажных помещениях.
• IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
• IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.

• Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

IPX7 – степень защиты устройства от влаги

IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

Степень защиты IP и уровень защищенности оборудования

Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.

В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.

Шкаф IP54

Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта,  пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.

Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).

Шкаф IP55

Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.

Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.

Как расшифровать символы IP44, IP40

Символы IP44 часто встречаются на настольных светильниках, корпусах розеток, выключателях и прочих домашних приборах. Это базовая маркировка, которая по стандартам допускается к использованию в жилых помещениях. В кухню и ванную можно устанавливать розетки и выключатели, с минимальным стандартом — IP44. На балконах и прочих помещениях с доступом воздуха, необходимо устанавливать оборудование с IP45.

IP40 часто можно увидеть на электрической аппаратуре, которая располагается внутри помещений, полностью защищённых от проникновения влаги. А также с незначительными перепадами температуры, во избежание появления конденсата. Так как приборы с IP40 не имеют защиты от воды вообще. В противном случае рекомендуется применять электроприборы с пометкой IP44.

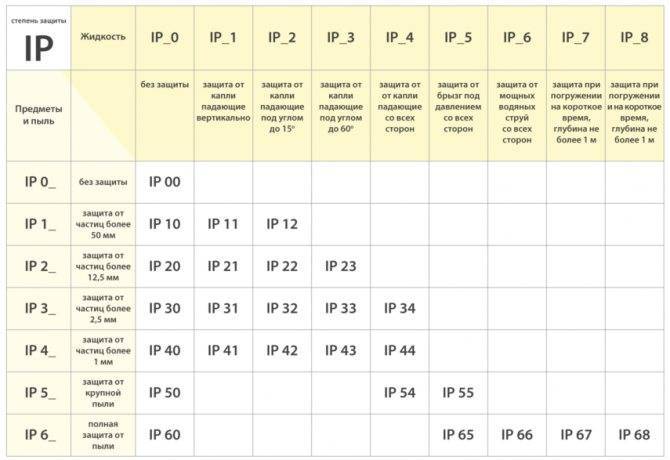

Значение букв и цифр в IPXX

В первую очередь это система классификации степеней защиты оболочки электрооборудования в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

Классификация IPXX имеет несколько уровней защиты, которые указывают на то, что смартфон защищен от брызг, струй воды, пыли, погружений в воду.

Буквы IP означают — «International Protection Marking» или в переводе «Международные коды защиты». За этими буквами следуют две цифры, каждая из которых несет в себе особое значение.

Первое число указывает уровень защиты от твердых частиц (от пыли или грязи). Существуют всего шесть уровней:

• IP1x — защита от проникновения предметов >50 мм (большие поверхности тела, в том числе руки).
• IP2x — защита от проникновения предметов >12 мм (пальцы и прочие подобные объекты).
• IP3x — защита от проникновения предметов >2.5 мм (инструменты, кабели).
• IP4x — защита от проникновения предметов >1 мм (провода, болты, гвозди).
• IP5x — частичная защита от пыли (некоторое количество пыли может проникнуть внутрь корпуса, что не нарушает работу устройства).
• IP6x — полная защита от пыли, не позволяет пыли проникать внутрь корпуса.

Второе число указывает сколько минут/часов устройство может продержаться под водой:

• IPx1 — вертикально капающая вода не должна нарушать работу устройства.
• IPx2 — вертикально капающая вода не должна нарушать работу устройства, а также если его отклонить от рабочего положения на угол до 15 градусов.
• IPx3 — защита от дождя или брызг вертикально или до 60 градусов к вертикали.
• IPx4 — защита от брызг, которые падают с любого направления.
• IPx5 — защита от струй воды с любого направления.
• IPx6 — защита от водяных струй или волн с любого направления.
• IPx7 — защита при кратковременном погружении в воду на глубину до 1 м.
• IPx8 — защита при полном погружении в воду на глубину более 1 м.

Глядя на список выше, можно с уверенностью сказать, что смартфон с классом защиты IP67 полностью герметичен и сможет выдержать до одного метра в глубину до метра в течении 30 минут.

Устройство с IP68 точно также полностью герметично, но его надежность и сопротивление к погружениям в воду еще выше.

Типы корпусов камер

Основные виды корпусов следующие:

box («корпусные»);

Корпусная камера (box)

Классический корпус камеры без установленного объектива, кожуха и кронштейна. Раньше были очень распространены, сейчас встречаются редко. Применяют в случаях, когда требуется нестандартный объектив или кожух / термокожух.

bullet («цилиндрическая»);

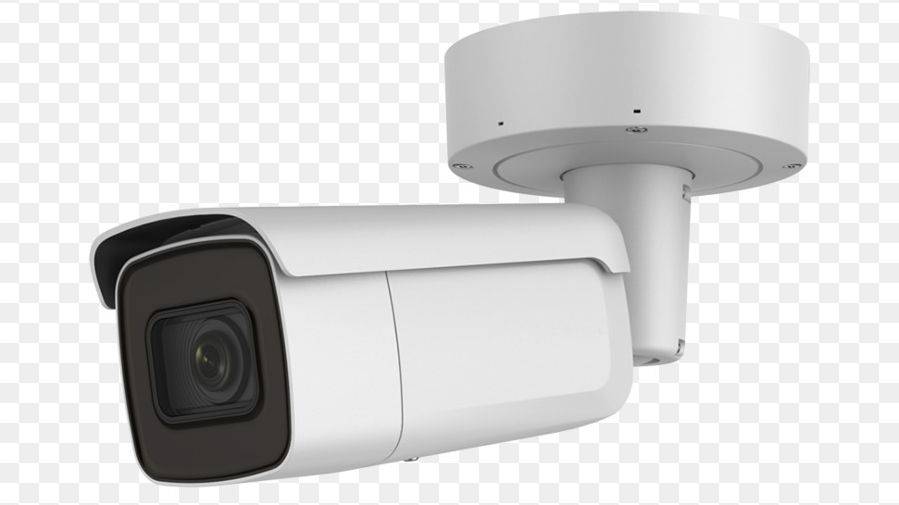

Цилиндрическая (bullet) камера

Уличная камера «все-в-одном»: камера + объектив + термокожух + кронштейн. Наиболее распространенный корпус для установки на улице на сегодняшний день. Главное достоинство — простота монтажа и настройки. Предполагает демонстративное наблюдение. Наличие козырька защищает от прямой засветки солнцем в течении дня, а также частично — от попадания на объектив осадков. Часто имеет встроенную ИК-подсветку.

dome («купольная«);

Купольная (dome) камера

Как правило используется как внутренняя камера (хотя по температурному диапазону может подходить и для уличной установки). Также как и bullet — имеет встроенный объектив и корпус в виде купола, что зачастую позволяет скрывать направление съемки. Удобна для монтажа на подвесной потолок типа «армстронг» и подобные — что привело к распространению такого типа камер для офисных помещений. На улице применяются редко — из-за невозможности применить козырек (для большинства моделей) для защиты от прямой засветки солнцем. Проблемой также является попадание на купол влаги — она существенно ухудшает обзор, особенно в ночное время при включенной ИК-подстветке.

wedge («плоский купол»)

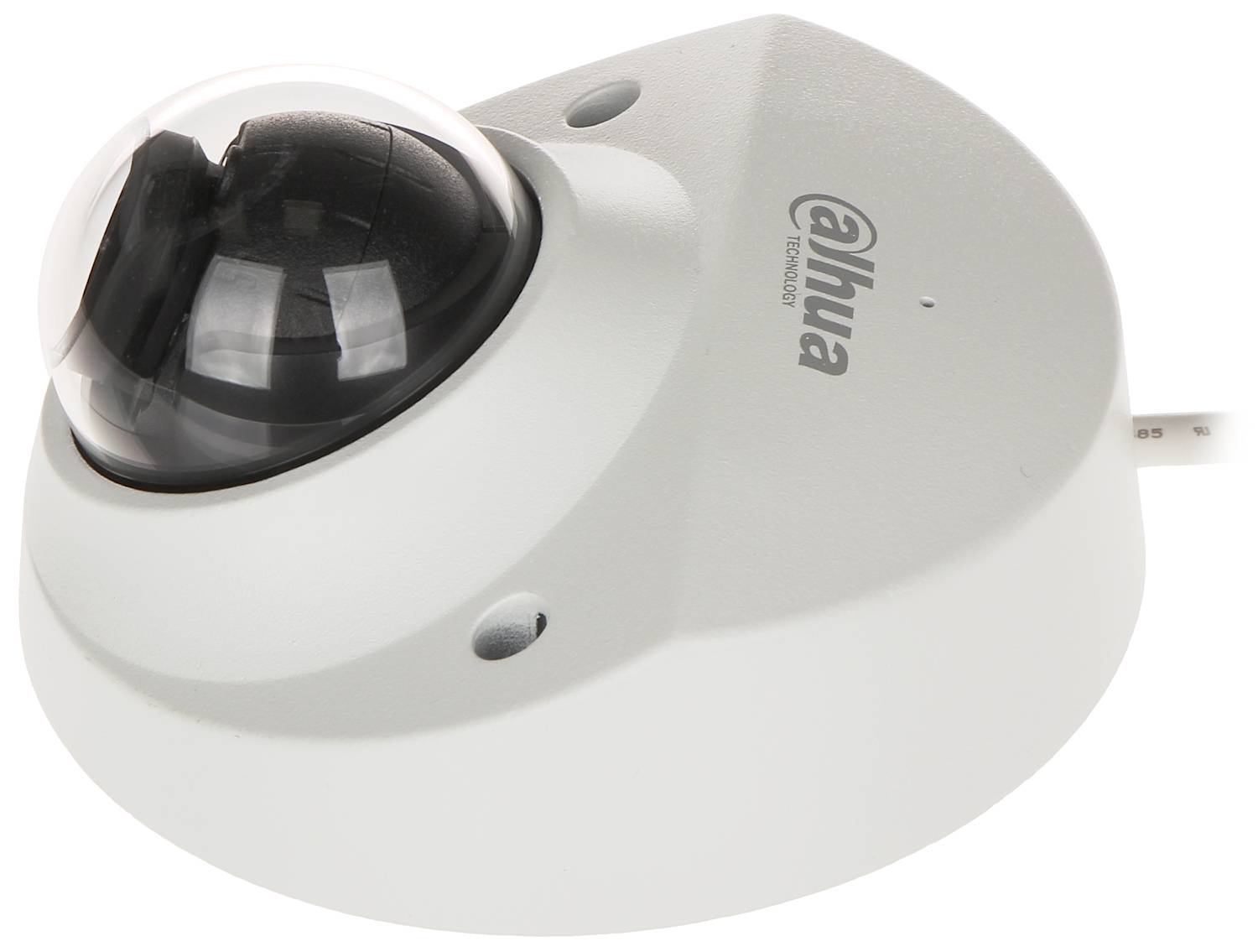

плоский купол (wedge)

Вариант купольной камеры, как правило миниатюрной и «вандалостойкой», бывает также в вибростойком исполнении, сертифицированные для применения на ж/д по EN50155. Применяются на транспорте, в местах с ограниченным пространством (например низкими потолками на техническом этаже или в подвале).

eyeball / turret («глазное яблоко»)

eyeball камера

Вариация купольных камер, только без купола Как правило недорогие камеры, удобные для монтажа. Основная идея — упрощение установки за счет отсутствия необходимости снимать купол для регулировки поворота и наклона, настройки фокуса и т.п.

cube («кубическая«, «мыльница»)

Кубическая (cube) камера

Камера со встроенным объективом, корпусом, кронштейном для монтажа на стену / потолок. Часто имеет встроенный датчик движения, микрофон и динамик. Такой тип камер очень удобен для контроля точек продаж — камера выглядит опрятно, не бросается в глаза, ее можно установить на стену рядом с кассовой зоной или зоной выдачи товара на небольшой высоте — и получить хороший ракурс съемки и разборчивую запись звука (за счет близости к источнику звука).

speed dome (скоростная поворотная купольная камера)

скоростная PTZ-камера

Классическая высокоскоростная поворотная камера в купольном исполнении. Применяется в случае необходимости изменять зону обзора, использовать zoom. Эффективен либо для ситуационного наблюдения — с постоянным управлением оператором. Либо в связке со стационарными камерами, радаром, в составе интегрированной системы безопасности (например для охраны протяженных периметров) либо с применением видеоаналитики (автоматическим слежением за целью и др.).

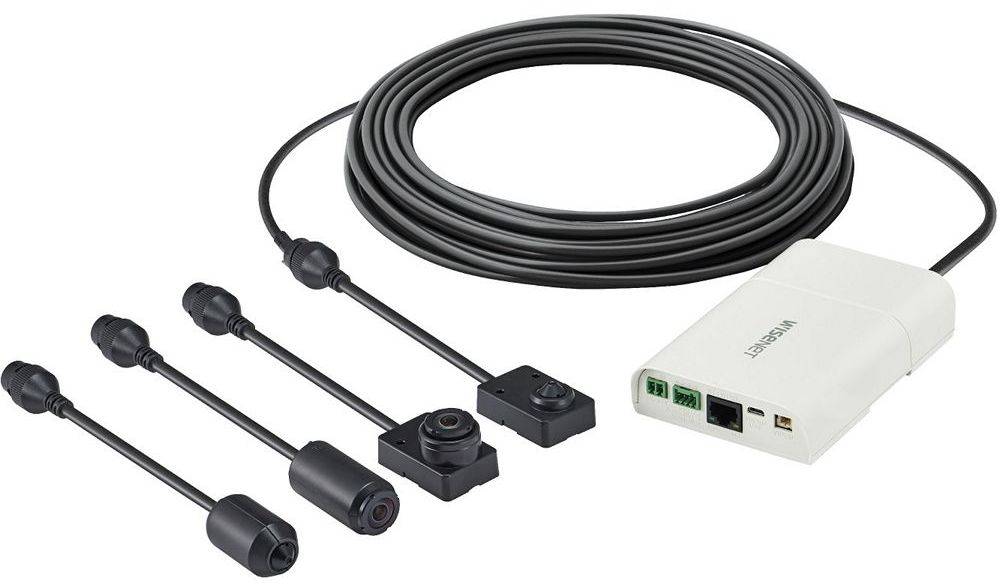

pinhole / modular (скрытая, выносной объектив, модульная)

pinhole камера
модульная камера

Это камеры, объектив которых вынесен за пределы самой камеры. Используются для скрытой или малозаметной съемки. Могут иметь законодательные ограничения на применение.

Кроме того, часть камер имеют общее обозначение, но оно не связано с типом корпуса:

PTZ («поворотная»)

Поворотные камеры могут быть не только speed dome. PTZ — это аббревиатура от панорамирования, наклона и зума (pan, tilt, zoom), которая описывает возможности управления камерой.

fisheye (камеры с объективом «рыбий глаз») / panoramic («панорамная»)

Это все камеры с сверхширокоугольным объективом, фокусное расстояние как правило от 1 до 2 мм. За счет огромной дисторсии имеют характерную картинку «рыбьего глаза». Используются для обзорного наблюдения без мертвых зон. Для удобства эксплуатации процессор таких камер может выполнять т.н. «деварпинг» (Dewarping) — развёртка сферических изображений в плоские. Применяются в магазинах, на складах.

multisensor («мультисенсорная«)

Это камеры, объединяющие под одним корпусом несколько объективов и матриц. Общий процессор позволяет формировать единый поток с камеры. Применяются как альтернатива панорамным и fisheye камерам без негативного влияния на изображение дисторсии. Применяются на железнодорожных вокзалах, на станциях метро, на площадях, на стадионах, на автостоянках.

thermal (тепловизионная)

Это тепловизоры. Про них мы поговорим как-нибудь в другой раз.

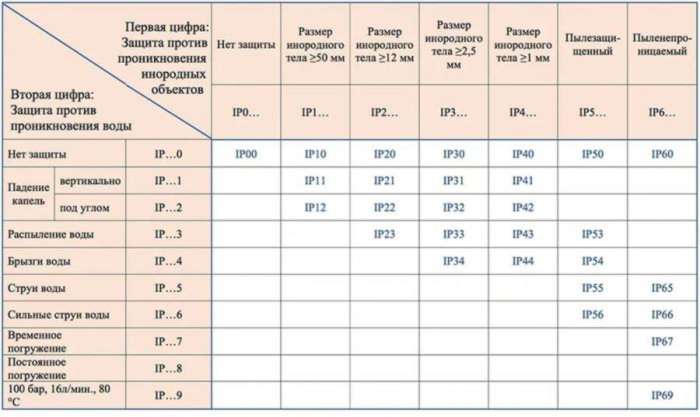

Расшифровка степени защиты

Для того чтобы стало понятней, что конкретно обозначает, каждая степень защиты в стандарте IP, дадим подробную расшифровку.

Пылезащита

Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов, то есть за пылезащиту.

Степень защиты	Диаметр твердых предметов, от которых обеспечивается защита	Защита от проникновения пыли
IP0x	—	Без пылезащиты, внутрь корпуса могут проникать любые твердые объекты
IP1x	≥ 50 мм	Защита от проникновения твердых объектов большого размера. Например, частей тела, рук, других крупных объектов.
IP2x	≥ 12,5 мм	Защита от проникновения объектов среднего размера. Например, пальцев, крупных инструментов.
IP3x	≥ 2,5 мм	Защита от проникновения мелких объектов. Например, большинства инструментов, крупных кабелей.
IP4x	≥ 1 мм	Защита от проникновения очень мелких объектов. Например, проводов, болтов, мелких инструментов.
IP5x	Пылезащищённое	Защита от проникновения мелких частиц и пыли. При этом небольшое количество пыли все же может попадать внутрь корпуса. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.
IP6x	Пыленепроницаемое	Полная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками. Именно к этой степени защиты относятся большинство защищенных телефонов и смартфонов. Например, сюда относятся устройства с пылезащитой IP65, IP66, IP67 и IP68.

Влагозащита

Теперь расшифровка второй цифры в стандарте IP. Вторая цифра обозначает класс защиты от проникновения внутрь корпуса воды и влаги, то есть уровень водонепроницаемости или водостойкость.

Степень защиты	Описание воздействия водой и влагой, от которой обеспечивается защита	Защита от проникновения воды
IPx0	—	Без влагозащиты, внутрь корпуса беспрепятственно может проникать вода.
IPx1	Вертикальные капли	Защита от вертикальных капель воды. Вода, капающая вертикально на корпус, не должна попадать внутрь корпуса устройства и нарушать его работу.
IPx2	Вертикальные капли под углом до 15°	Защита от вертикальных капель воды при отклонении корпуса на угол до 15 градусов.
IPx3	Падающие брызги	Защита от дождя или брызг воды, которые падают вертикально или под углом до 60 градусов.
IPx4	Брызги	Защита от брызг, которые падают на корпус под любым углом.
IPx5	Струи	Защита от струй воды, которые падают на корпус под любым углом. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP65.
IPx6	Морские волны	Защита от сильных водяных струй и морской воды. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP66.
IPx6K	Мощные струи воды высокого давления	Защита от водяных струй под повышенным давлением.
IPx7	Водонепроницаемость при коротком погружении на глубину до 1 м	Защита от воды при кратковременном погружении в воду. При этом постоянная работа в воде не предполагается. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP67.
IPx8	Водонепроницаемость при погружении на глубину более 1 м длительностью до 30 мин.	Защита от воды при кратковременном погружении в воду. При этом устройство может работать под водой до 30 минут. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP68.
IPx9	Воздействие с водой высокой температуры	Защита от воды при высокотемпературной мойке с водой под высоким давлением.
IPx9K	Воздействие мощной струей воды с высокой температурой	Защита от воды при высокотемпературной мойке с водой под высоким давлением с более близкого расстояния.

Нужно отметить, что защита от попадания воды часто автоматически обеспечивает защиту от проникновения пыли. Например, если устройство получило защиту от воды на уровне 4, то оно автоматически получит защиту от попадания пыли на уровне 5.

Также уровень защиты от воды не складывается после уровня 6. Это означает, что устройство с защитой от воды уровня 7 не обязательно будет соответствовать уровню защиты от воды 5 или 6. При соответствии нескольким уровням они перечисляются через косую черту, например, IP65/IP68.

Дополнительно

После указания степени защиты могут добавлять буквенные обозначения, которые указывают на степень защиты человека от доступа к опасным частям устройства или параметры тестирования.

Буква	Значение
А	Защита от доступа тыльной стороной руки.
В	Защита от доступа пальцем.
С	Защита от доступа инструментом.
D	Защита от доступа проволокой.
H	Высоковольтная аппаратура.
М	Устройство работало о время испытаний защиты от воды.
S	Устройство не работало о время испытаний защиты от воды.
W	Защита от погодных условий.

Выбор степени защиты для различных условий

Значение IP должно соответствовать характеристикам места установки. Слишком низкая степень защиты может привести к несчастным случаям и сделать работу устройства опасной для людей. Чрезмерная защита увеличивает затраты на установку и увеличивает размер светильника. Вот несколько примеров типичных условий:

• розетки и выключатели в жилых помещениях должны иметь IP22 или IP33
• в детской желательно IP43
• розетки, выключатели и светильники с классом защиты IP44 устанавливаются в ванной и на кухне в зонах возле воды
• в подвале также используется техника со степенью защиты IP44
• оборудование, устанавливаемое на открытых балконах, должно иметь степень защиты IP45 и выше
• устройства со степенью защиты IP64 используются вне помещений
• высшую степень защиты IP68 обеспечивают устройства, предназначенные для работы под водой, например, разъемы для подземных кабелей и светильники, которые устанавливаются на дне бассейна

Для промышленного оборудования все устройства с низким IP (обычно IP20) устанавливаются в шкафах управления, которые, в свою очередь, должны обеспечивать необходимую защиту в текущих условиях эксплуатации. Примером устройства IP00 является печатная плата, работающая без корпуса.

Устройства, работающие автономно, без шкафов, как правило, хорошо защищены от внешних воздействий. Например, большинство современных электродвигателей имеют степень защиты IP55 или выше и могут выдерживать длительную безотказную работу в условиях сильной пыли и водяных струй.

В целом устройства с высоким IP более надежны и структурно защищены. Однако, если оборудование используется в течение длительного времени в тяжелых условиях, необходимо регулярно проводить техническое обслуживание оборудования для обеспечения длительного срока службы.

Защита по коду IP

Изначально для определения степени защищенности электрооборудования применялся IP-код. Ingress Protection Rating – система классификации степеней защиты оболочки электрооборудования от проникновения твердых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254–96).

Ключевые обозначения Степень защиты, определяемая классификацией I P, устанавливается в ходе стандартных испытаний и указывает, насколько оболочка изделия защищает пользователя от доступа к опасным частям изделия, попадания твердых предметов и воды внутрь оболочки. Степень защиты оболочки электрооборудования обозначается международным знаком защиты (IP) и двумя цифрами, первая из которых означает защиту от попадания твердых предметов, вторая – от проникновения воды.

Код имеет вид IPXX, где на позициях X находятся цифры либо символ X, если степень не определена. За цифрами могут идти одна или две буквы, дающие вспомогательную информацию. Минимальное значение кода IP – IP00 – подразумевает отсутствие защиты. Максимальная защита по этой классификации – IP69: оболочка, полностью защищающая от попадания пыли и обеспечивающая защиту при длительном погружении в воду под давлением.

Обозначение первой характеристической цифрой означает, что удовлетворяются условия, содержащиеся как в табл. 1, так и в табл. 2.

Степень защиты IP69K Немецкий стандарт DIN 40050-9 расширяет IEC 60529 до степени защиты IP69K, применяемой для оболочек, подвергаемых мойке при высокой температуре под высоким давлением. Такие корпуса не только имеют сильную защиту от пыли (IP6X), но и способны выдержать высокое давление воды во время мойки.

Степень защиты IP69K была первоначально разработана для дорожных транспортных средств, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но в настоящее время находит применение и в других областях (пищевая и химическая промышленность).

Дополнительные буквы по ГОСТСледует отметить, что отечественный ГОСТ 14254–96 ограничивается максимальным значением IP-кода в значении IP68. После цифр в IP-коде может находиться дополнительная буква, которая обозначает степень защиты людей от доступа к опасным частям.

Дополнительные буквы используются, только если:

• действительная защита от доступа к опасным частям выше защиты, указанной первой характеристической цифрой;
• обозначена только защита от доступа к опасным частям, а первая характеристическая цифра заменена символом X.

Степень защиты оболочки может быть обозначена дополнительной буквой только тогда, когда она удовлетворяет всем более низким по уровню степеням защиты.

Вспомогательные буквы по ГОСТ Дополнительная информация может быть также установлена с помощью вспомогательной буквы, помещаемой после второй характеристической цифры или после дополнительной буквы.

Обозначение вандалостойкостиПо своей сути IP-код определяет степень защиты, обеспечиваемой оболочками электрооборудования, от проникновения твердых предметов, пыли и воды при непреднамеренном воздействии на аппаратуру либо при работе в определенных условиях и не классифицирует степень защиты оборудования от преднамеренных механических воздействий.

Ранее для указания степени защиты оборудования от внешних механических воздействий (пр еднамеренных и непреднамеренных) к коду IP добавлялась третья цифра, обозначающая уровень ударостойкости. IP-код с такой модификацией выглядел следующим образом – IP68(9). Применение третьей цифры было нестандартизировано и определялось практической необходимостью указать в каком-либо виде вандалостойкость аппаратуры.
