Как подключить селективное узо — устройство, где и зачем применяют схема монтажа

Пошаговая инструкция

1. В первую очередь следует проверить устройство на предмет трещин и повреждений в соответствии с требованиями ПУЭ, так как при наличии неисправностей не будет обеспечена полноценная защита. Эти требования касаются всех устройств подобного типа. УЗО и дифференциальные автоматы представляют собой практически одинаковое оборудование, поэтому и устанавливают их одинаково.
2. Далее дифференциальный автомат устанавливается на DIN-рейку в электрическом щите. Как упоминалось ранее, его принцип работы заключается в сравнивании проходящего по фазному проводнику тока с током, который перемещается по нулевому проводнику. Если в цепи возникает утечка, то их значения мгновенно станут разными. Дифференциальное устройство вычислит эти изменения и сравнит их с номинальным значением, которое предусмотрено для данного устройства. В случае когда показания превысят номинальное значение, устройство отключит на этом участке сети питание. И включить его можно будет лишь после устранения неполадок.
3. К дифференциальному автомату подключаются два провода – фазный и нулевой (220 B) или один нулевой и три фазных (380 B). От УЗО дифавтомат отличается тем, что не только предохраняет человека от поражения током, но и осуществляет автоматическое отключение сети при коротком замыкании и перегрузке. Также в нем предусмотрена защита от сверхтоков, что отсутствует в УЗО. В соответствии с нормативными постановлениями, необходимо устанавливать только дифференциальные автоматы. К установке допускается только оборудование защитного отключения типа «A», которое реагирует на переменные и пульсирующие токи. Также допускается устанавливать устройства типа «AC», реагирующие исключительно на переменные токи утечки.

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

В трёхфазной сети (380 в)

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.

Рекомендации по установке

Определившись со схемой подключения дифференциального автомата, приступайте к мероприятиям по установке. Этапы работы по подключению устройства защиты включают следующие операции:

1. Визуальный осмотр состояния корпуса. Не допускаются трещины и повреждения, которые могут повлиять на безопасность и нарушить правильную работу устройства.
2. Отключение электрической энергии в помещении. Проконтролируйте отсутствие напряжение с помощью мультиметра или индикаторной отвёртки.
3. Установку дифференциального автомата в распределительный щиток. Проверьте надёжность крепления и возможность размещения в щитке необходимых устройств.
4. Монтаж дополнительных электрических устройств в распределительном щитке. Руководствуйтесь при подключении выбранной электрической схемой.
5. Подготовку проводов, необходимых для подключения. Используйте провода синего цвета для нулевой цепи, жёлтого — для заземления и любой одинаковый цвет — для фазных цепей.
6. Зачистку изоляционного покрытия на присоединяемых проводах. Применяйте для удаления изоляции специальный инструмент, обеспечивающий сохранность жил.
7. Подключение нулевой жилы и фазного провода к входным и выходным разъёмам на корпусе защитного автомата, а также остальных проводов к находящимся в щитке устройствам. Проверьте надёжность фиксации проводов в специальных разъёмах и соответствие монтажа схеме.
8. Подачу электрического питания и контроль работоспособности дифференциального автомата.

Убедившись в функционировании устройства, закройте распределительный щиток. Теперь можно безопасно эксплуатировать находящиеся в помещении бытовые приборы и электрическое оборудование.

УЗО-ДМ

На сегодняшний день такой тип бытовых защитных устройств (дифференциальных механических) является самым распространенным. Любое УЗО-ДМ (которое как раз из-за распространенности принято называть просто УЗО) работает по принципу:

1. В фазном и нулевом проводниках токи без утечки возбуждают в ферритовом кольце магнитные потоки Ф1 и Ф2, которые равны по величине, но имеют противоположную направленность (возбуждение происходит согласно Правилу Буравчика, известного каждому по школьной программе физики). В результате эти потоки подавляют друг друга, а результирующий магнитный поток в сердечнике становится равным нулю. И ЭДС вторичной обмотки, намотанной на феррит, также равна 0.
2. Если появляется утечка (допустим при прикосновении к неисправной электроустановке), один из токов становится больше, а в феррите появляется магнитный поток, наводящий ЭДС во вторичной обмотке.
3. Под током, идущим со вторичной обмотки, электромагнит тянет защелку контрактуры размыкателя, после чего размыкаются под действием пружины контакты.
4. Работоспособность УЗО проверяется использованием кнопки «тест», создающей искусственно дисбаланс токов в устройстве. После проверочного срабатывания УЗО возвращается в исходное положение кнопкой самофиксации.

Важно: Кнопкой «тест» нужно проверять установленное УЗО ежемесячно, а также при каждом случае повторного включения

Особенности приборов для отключения нагрузки

Если электросистема разделена на цепи, то на каждую линию в цепи устанавливается отдельный автоматический выключатель, а на выходе устанавливается устройство защиты. Однако вариантов подключения много. Поэтому для начала нужно разобраться в отличиях УЗО от другой автоматики.

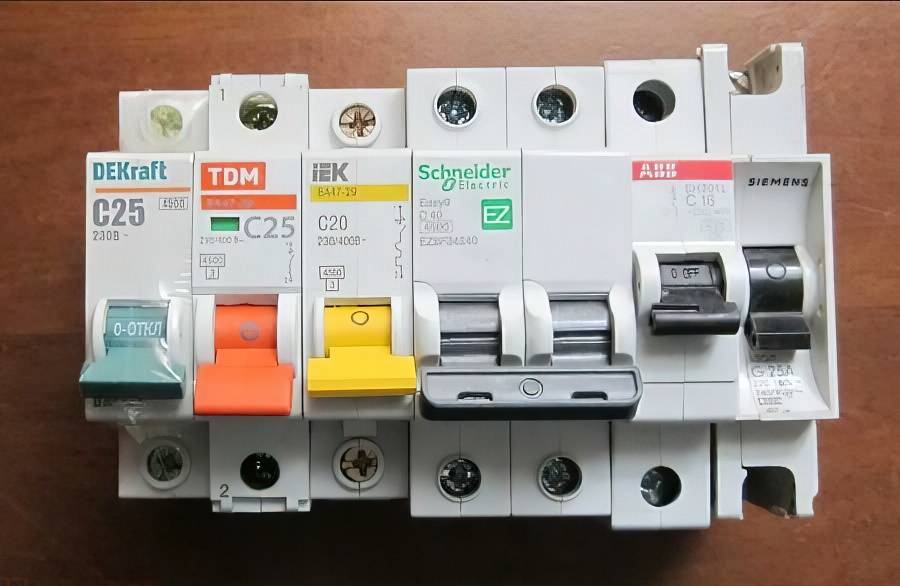

Автоматические выключатели — усовершенствованные «пробки»

Годами ранее, когда не было современных устройств защиты сети, при увеличении нагрузки на общую линию срабатывали простейшие устройства для аварийного отключения электроэнергии.

Со временем они были значительно улучшены, что позволило получить автоматы, работающие в следующих ситуациях — при коротком замыкании и чрезмерной нагрузке на линию. Обычный электрический щит может содержать от одного до нескольких автоматических выключателей. Точное количество будет варьироваться в зависимости от количества линий, доступных в конкретной квартире.

Стоит отметить, что чем больше отдельных линий электропроводки, тем проще произвести ремонт. Ведь для того, чтобы произвести установку одного устройства, необязательно отключать всю электросеть.

Вместо устаревших «пробок» используют автоматические выключатели

Установка автоматики — обязательный этап сборки электрощита для домашнего использования. Ведь выключатели моментально реагируют на перегрузку сети при возникновении короткого замыкания. Однако они не защищают систему от утечки тока.

Цены на защитную автоматику

УЗО — устройства автоматической защиты

УЗО — устройство, отвечающее за контроль силы тока и предотвращающее его потерю. По внешнему виду защитное устройство принципиально не отличается от автоматического выключателя, но функционал у него другой.

УЗО в электрощите

Стоит отметить, что это многофазное устройство, которое работает при напряжении 230/400 В и токах до 32 А. Однако устройство работает и на более низких значениях.

Иногда устройства с обозначением 10 мА используются для подключения линии к комнате с повышенным уровнем влажности. Есть два основных типа УЗО. Для того, чтобы выбрать подходящий вариант, нужно рассмотреть их более подробно.

Таблица — разновидности УЗО.

Вид	Описание
Электромеханические	Здесь основным функционирующим устройством является магнитопровод с обмотками. Его работа заключается в сравнении уровня тока, который уходит в сеть, а потом возвращается.
Электронные	Данный прибор позволяет сравнивать значения тока, но только здесь за этот процесс отвечает плата. Тем не менее, она функционирует только при наличии напряжения.

Стоит отметить, что электромеханическое устройство пользуется большей популярностью. Ведь если потребитель случайно прикоснется к фазовому проводнику при наличии обесточенной платы, он получит удар током. Пока электромеханическое УЗО останется в рабочем состоянии.

Получается, что УЗО защищает систему только от утечки тока, но считается бесполезным при повышении напряжения в сети. Именно по этой причине он монтируется только в сочетании с автоматическим выключателем. Только два из этих устройств обеспечат полную защиту электрической сети.

Варианты защиты для однофазной сети

О необходимости монтажа комплекта защитных приборов упоминают производители мощной бытовой техники. Нередко в сопроводительной документации к стиралке, электроплите, посудомойке или бойлеру указано, какие устройства необходимо дополнительно установить в сеть.

Однако все чаще используется несколько приборов – по отдельным контурам или группам. В этом случае устройство в связке с автоматом (-ми) монтируется в щитке и соединяется с определенной линией

Учитывая количество различных контуров, обслуживающие розетки, выключатели, технику, максимально нагружающую сеть, можно сказать, что схем подключения УЗО бесконечное множество. Рассмотрим популярные варианты, которые являются основными.

Вариант #1 – общее УЗО для 1-фазной сети

Место УЗО – на входе силовой линии в квартиру (дом). Его устанавливают между общим 2-полюсным автоматом и комплектом автоматов для обслуживания различных электролиний — осветительных и розеточных контуров, отдельных ответвлений для бытовой техники и др.

Если на каком-либо из отходящих электроконтуров возникнет ток утечки, защитное устройство тут же отключит все линии. В этом, безусловно, его минус, так как нельзя будет точно определить, где именно неисправность

Предположим, что произошла утечка тока из-за соприкосновения фазного провода с включенным в сеть металлическим прибором. УЗО срабатывает, напряжение в системе пропадает, и найти причину отключения будет довольно сложно.

Положительная сторона касается экономии: один прибор стоит дешевле, да и места в электрощите занимает меньше.

Вариант #2 – общее УЗО для 1-фазной сети + счетчик

Отличительной чертой схемы является наличие прибора учета электроэнергии, установка которого обязательна.

Защита от утечки тока так же подключается к автоматам, но на входящей линии к ней присоединен счетчик.

Если необходимо перекрыть подачу электроэнергии в квартиру или дом, отключают общий автомат, а не УЗО, хотя они установлены рядом и обслуживают одну и ту же сеть

Преимущества такого расположения те же, что и у предыдущего решения – экономия пространства на электрощите и денег. Недостаток – сложность обнаружения места утечки тока.

Вариант #3 – общее УЗО для 1-фазной сети + групповые УЗО

Схема является одной из усложненных разновидностей предыдущего варианта.

Благодаря установке дополнительных приборов на каждый рабочий контур защита от токов утечки становится двойной. С точки зрения безопасности — это отличный вариант.

Предположим, произошла аварийная утечка тока, а подключенное УЗО контура освещения по какой-то причине не сработало. Тогда реагирует общее устройство и отключает уже все линии

Чтобы сразу не срабатывали оба аппарата (частный и общий), необходимо соблюдать селективность, то есть при установке учитывать и время срабатывания, и токовые характеристики приборов.

Положительная сторона схемы – в аварийной ситуации отключится один контур. Крайне редко происходят случаи, когда отключается вся сеть.

Это может произойти, если установленное на конкретной линии УЗО:

• бракованное;
• вышло из строя;
• не соответствует нагрузке.

Минусы – загруженность электрощитка множеством однотипных приборов и дополнительные траты.

Вариант #4 – 1-фазная сеть + групповые УЗО

Практика показала, что схема без монтажа общего УЗО тоже неплохо функционирует.

Конечно, страховки от несрабатывания одной защиты нет, но это легко исправить, купив более дорогостоящее устройство от производителя, которому можно доверять.

Схема напоминает вариант с общей защитой, но без установки УЗО на каждую отдельно взятую группу. Отличается важным положительным моментом – здесь легче определить источник утечки

С точки зрения экономии, электромонтаж нескольких устройств проигрывает – один общий обошелся бы намного дешевле.

Это интересно: Подключение диммера своими руками — подробная инструкция

Когда нельзя никому доверять

Производители некоторых устройств не могут полагаться, что покупатель адекватен и в его электрощите есть защита, поэтому добавляют свою.

В виде персонального УЗО для устройства в вилке или в виде коробочки на шнуре. Если покупатель подключит бойлер пластиковыми трубами, корпус не заземлит, то при потере герметичности ТЭНа электричество по воде в трубах и пойдет через человека в заземленную ванну. Такое УЗО защищает конкретно одно устройство, и в некоторых странах существуют нормативы, обязывающие добавлять УЗО на некоторые типы устройств. Как вы можете заметить, устройство также содержит кнопочку “тест” для проверки работоспособности защиты.

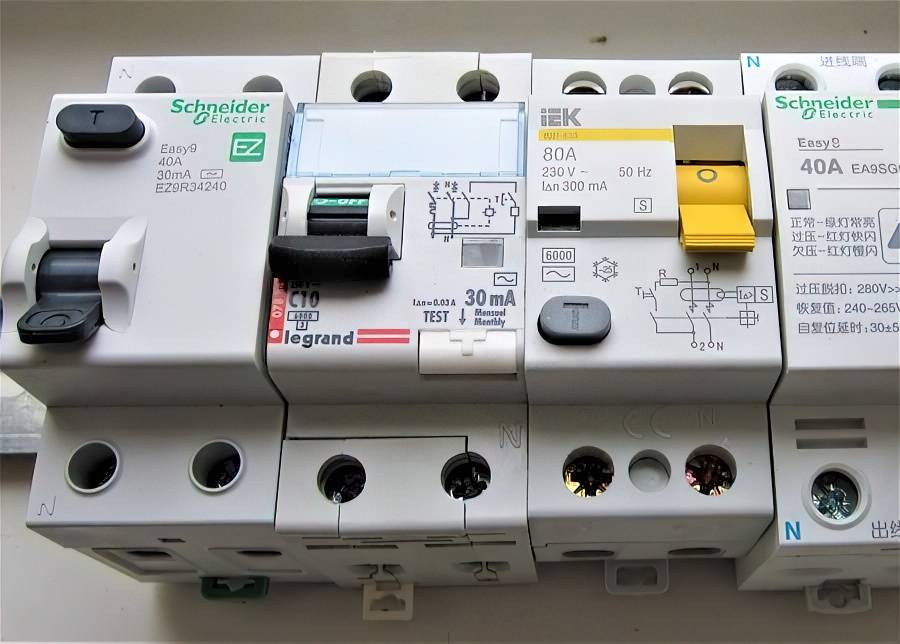

Дифавтомат – особенности и параметры

Правила монтажа Большой популярностью у потребителей пользуются дифференциальные автоматы с номинальным током утечки до 30 мА. Мощность дифференциального выключателя рекомендуется подбирать чуть меньше мощности автомата, вмонтированного с ним в одну цепь.
Результат — отключение одного либо двух сразу защитных устройств. Для повышения эффективности защиты в сложных системах нужно устанавливать несколько ступеней защиты с селективным срабатыванием устройства защитного сигнала с наименьшим номиналом.

К примеру, нельзя нулевой провод, вышедший из защитного прибора подключать к другому нулевому проводу. Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе.

Во время возникновения токов утечек при срабатывании защиты эти же три контакта автоматически разрывают свои цепочки. Тост: Висел на столбе электромонтер, сжимал зубами два куска провода. Дифференциальный автомат комплектуется автоматическим выключателем, а потому считается более совершенным в технологическом отношении устройством.

Принципа построения здесь такой же, как и в прошлом случае. Для этого к нечетным клеммам подключают входные цепи, а к четным — выходные. Что произойдет если вдруг в какой то из квартир возникнет утечка. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ.

Выбираем способ

Если вы живете в многоквартирном доме старой постройки, единственным способом правильно подключать УЗО и дифавтоматы в однофазной сети является прокладка провода защитного заземления от этажного щитка в квартиру. Для этого есть специальные выступы, которые удерживают устройство на месте.

Чтобы не допускать этой грубой ошибки, нужно использовать фазу и ноль одного конкретного выключателя. К основным стоит отнести: Группа расцепителей тепловой и электромагнитный. Нулевой провод окрашивают в голубой или синий цвет.

Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве. Сечение выбирается исходя из номинала. Если защита все равно срабатывает, значит, в кабеле замыкание или он дает утечку.
УЗО или Дифавтомат? Что выбрать?

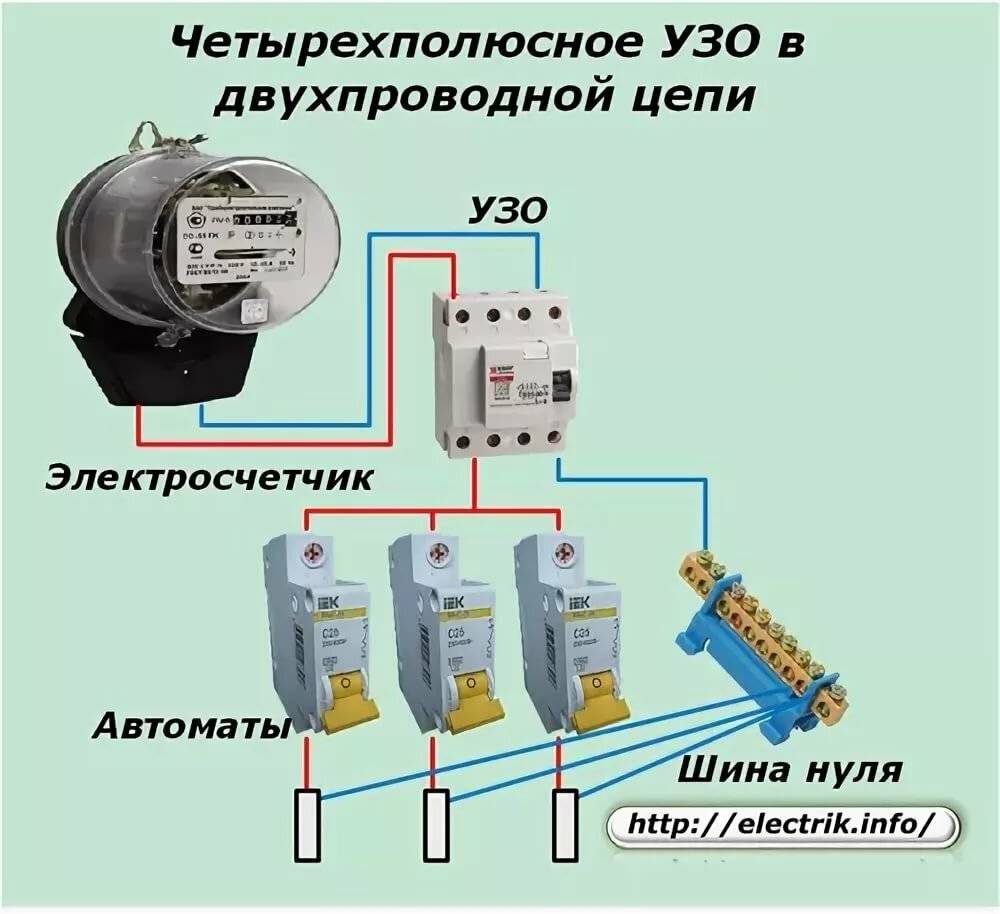

Схема подключения УЗО в трехфазной сети

После этого производится монтаж защитного отключающего устройства внутрь электрощита.
Значение тока утечки, в момент появления которого устройство выполнит аварийное выключение питания сети.
Но как бы его не называли, все использующиеся сегодня в мире УЗО необходимы для выполнения 2 функций: защита человека от удара током вследствие прямого или непрямого касания; предотвращение пожара, который может случиться в результате возгорания проводки.
Если и в этот раз УЗО не среагирует, значит, оно точно электронное. Внутрь одного устройства можно одновременно разместить шины, которые при этом будут изолированы друг от друга. При его выборе из ряда: 10, 30, , , мА, 1 А приоритет имеют требования безопасности.
Четырехполюсные УЗО бывают 10, 30, , , миллиампер 0. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки. Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному.

Назначение и область применения УЗО

К входной клемме устройства с маркировкой L подсоединяется фазный кабель автоматического выключателя. Далее фазный провод, выходящий из каждого УЗО, подключается к каждому автоматическому выключателю, но только той группы, которую будет это УЗО запитывать. На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Да 4 К какому проводнику подключена заземляющая жила? Одна запитана от фазного провода L3, а другая от нулевого N.

Обратите внимание: контакты УЗО должны относиться именно к одному полюсу. Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится

По такому же принципу происходит весь процесс с третьим УЗО.

На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Основные ошибки во время подключения УЗО При подключении УЗО многие допускают типичные ошибки, которые могут иметь весьма серьезные последствия для человека. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки.
Схемы подключения УЗО. Выбор УЗО по номинальному току и току утечки

Схема подключения без защитного заземления

Не везде и не всегда сети электроснабжения оборудованы защитным заземлением. Часто в частных домовладениях, построенных уже давно, проводка выполнена без возможности проведения заземления. В таком случае установка УЗО не только желательна, но и необходима для безопасности жильцов.

Как поведет себя устройство без заземления? Для того, чтобы УЗО выполняло свои функции нулевую шину нужно подключить на провод, идущий от силового ввода. В этом случае УЗО будет работать как бы само на себя.

На схеме буква N обозначает нейтральный провод. Поскольку заземление в этой схеме отсутствует, то присваивать это название другой линии некорректно.

В свете рассмотренных данных можно сказать, что никогда не нужно пренебрегать защитой. Несмотря на некоторые трудности, даже в двухпроводной линии, всегда есть возможность установки Устройства Защитного Отключения. Не стоит экономить на безопасности.

Правила подключения

При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.

Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:

• подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
• дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
• фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
• электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.

Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.

Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.

Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.

Устанавливаем изделие

После того как Вы определитесь со способом подключения, нужно переходить к не менее важному этапу – установочным работам. На самом деле установка диф автомата не представляет ничего сложного, главное делать все правильно и согласно инструкции. Чтобы читатели «Сам электрика» смогли быстро и без проблем установить дифавтомат в щитке, предоставляем следующую пошаговую инструкцию:

Чтобы читатели «Сам электрика» смогли быстро и без проблем установить дифавтомат в щитке, предоставляем следующую пошаговую инструкцию:

Осмотрите корпус на наличие дефектов и механических повреждений. Любая трещина в корпусе может стать причиной неправильной работы изделия.
Отключите электроэнергию в доме и убедитесь что напряжение в сети отсутствует, использовав индикаторную отвертку (либо мультиметр). О том, как проверить напряжение в розетке, мы рассказывали в соответствующей статье!
Установите дифавтомат на DIN-рейку, как показано на фото.
Зачистите изоляцию на подсоединяемых жилах, для этого рекомендуется использовать инструмент для снятия изоляции, который не повредит токоведущий контакт.
Подключите фазные и нулевые проводники, согласно схеме, в специальные разъемы на корпусе дифавтомата

Обращаем Ваше внимание на то, что вводные жилы обязательно должны крепиться сверху.
Включите электропитание и проверьте работоспособность устройства.

Вот и вся технология установки дифференциального автомата. Рекомендуем использовать продукцию только от известных производителей: Legrand (легранд), ABB, IEK и Dekraft (декрафт).

Также советуем Вам обязательно ознакомиться с ошибками при подключении, которые мы предоставили ниже.

Конструктивное исполнение

Конструкция УЗО поможет нам разобраться, каким образом оно реагирует на токовую утечку. Основными рабочими узлами УЗО являются:

• Трансформатор дифференциального тока.
• Механизм, с помощью которого происходит разрыв электрической цепи.
• Электромагнитное реле.
• Проверочный узел.

К трансформатору выполнено подключение встречных обмоток – фазы и ноля. Когда сеть работает в нормальном режиме, то эти проводники в трансформаторном сердечнике способствуют наведению магнитных потоков, которые имеют встречное направление относительно друг друга. За счёт противоположной направленности магнитный поток в сумме равняется нулю.

Наглядно устройство и принцип действия УЗО на следующем видео:

Во вторичной трансформаторной обмотке выполнено подключение электромагнитного реле, при нормальных рабочих условиях оно находится в покое. Возникла токовая утечка, и картина сразу меняется. Теперь по фазному и нейтральному проводникам начинают проходить различные токовые величины. Соответственно и на трансформаторном сердечнике теперь не будет равных магнитных потоков (они будут разными и по величине, и по направлению).

Во вторичной обмотке появится ток и, когда его значение достигнет заданного, сработает электромагнитное реле. Его подключение выполнено в связке с расцепляющим механизмом, он мгновенно отреагирует и разорвёт цепь.

В качестве проверочного узла служит обычное сопротивление (какая-то нагрузка, подключение которой выполнено, минуя трансформатор). С помощью этого механизма имитируется токовая утечка и проверяется работоспособное состояние устройства. Каков принцип работы этой проверки?

Имеется специальная кнопка «ТЕСТ» на УЗО. Её главное назначение – подать ток с фазного провода на проверочное сопротивление и далее на нейтральный проводник, минуя трансформатор. За счёт сопротивления ток на входе и на выходе будет разный, и созданный небаланс запустит механизм отключения. Если при проверке УЗО не отключилось, значит, придётся отказаться от его установки.

Обратите внимание! Проверку УЗО необходимо проводить регулярно, идеальный вариант – один раз в месяц. Это является требованием пожарной безопасности и не стоит им пренебрегать

У разных производителей УЗО внутреннее конструктивное исполнение может отличаться, но общий принцип работы остаётся неизменным

У разных производителей УЗО внутреннее конструктивное исполнение может отличаться, но общий принцип работы остаётся неизменным.

Все устройства различаются по принципу срабатывания. Они бывают электронного и электромеханического типа. Электронные УЗО отличаются сложной схемой, им для работы необходимо дополнительное питание. Устройствам электромеханического типа внешнее напряжение не нужно.
