Насосная станция своими руками — схемы установки и подключения

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

• нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
• где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
• слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
• зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Как произвести тестовый запуск

Главное условие при этом – заполнение насосной станции водой, включая и все магистрали, а также гидроаккумулятор. Пуск воды в устройство происходит через заливное отверстие. Включение питания и запуск двигателя выполняется после того, как были открыты запорные вентили. После этого вода постепенно заполняет напорный трубопровод. Это нужно для того, чтобы вытеснить весь воздух из него. В результате происходит повышение давления. Как правило, этот параметр может принимать значения из диапазона от 1,5 до 3 атмосфер, по достижении предельной отметки оборудование отключается.

Таким образом, эффективную работу подобной техники обеспечивает не только правильный выбор модели, подходящей для эксплуатации в определенных условиях, но также и грамотное подключение. А для этого сначала решается, где будет устанавливаться техника, после чего организуется герметичное соединение оборудования с внутренним и наружным трубопроводом.

Основные схемы установки и подключения

Чаще всего встречаются следующие схемы:

• Схема прямого подключения устройства в подающий трубопровод.
• Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении – в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

1. Глубинный насос, качающий воду в накопитель.
2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Как и из чего сделать насосную станцию своими руками?

Для обеспечения стационарного водоснабжения в загородном доме оптимальным решением является установка насосной станции. Такое устройство обеспечивает стабильный напор воды в трубопроводе, а отдельные модели способны работать даже в случае отключения электроэнергии.

1. Целесообразность самостоятельной сборки
2. Основные моменты сборки
3. Конструкция автоматической насосной установки
4. Варианты без гидравлического бака
5. Как сделать насосную станцию с погружным (глубинным) насосом? (видео)
6. Установка насосного агрегата
7. Этапы установки
8. Обслуживание автоматического насосного агрегата

Для обеспечения стационарного водоснабжения в загородном доме оптимальным решением является установка насосной станции. Такое устройство обеспечивает стабильный напор воды в трубопроводе, а отдельные модели способны работать даже в случае отключения электроэнергии.

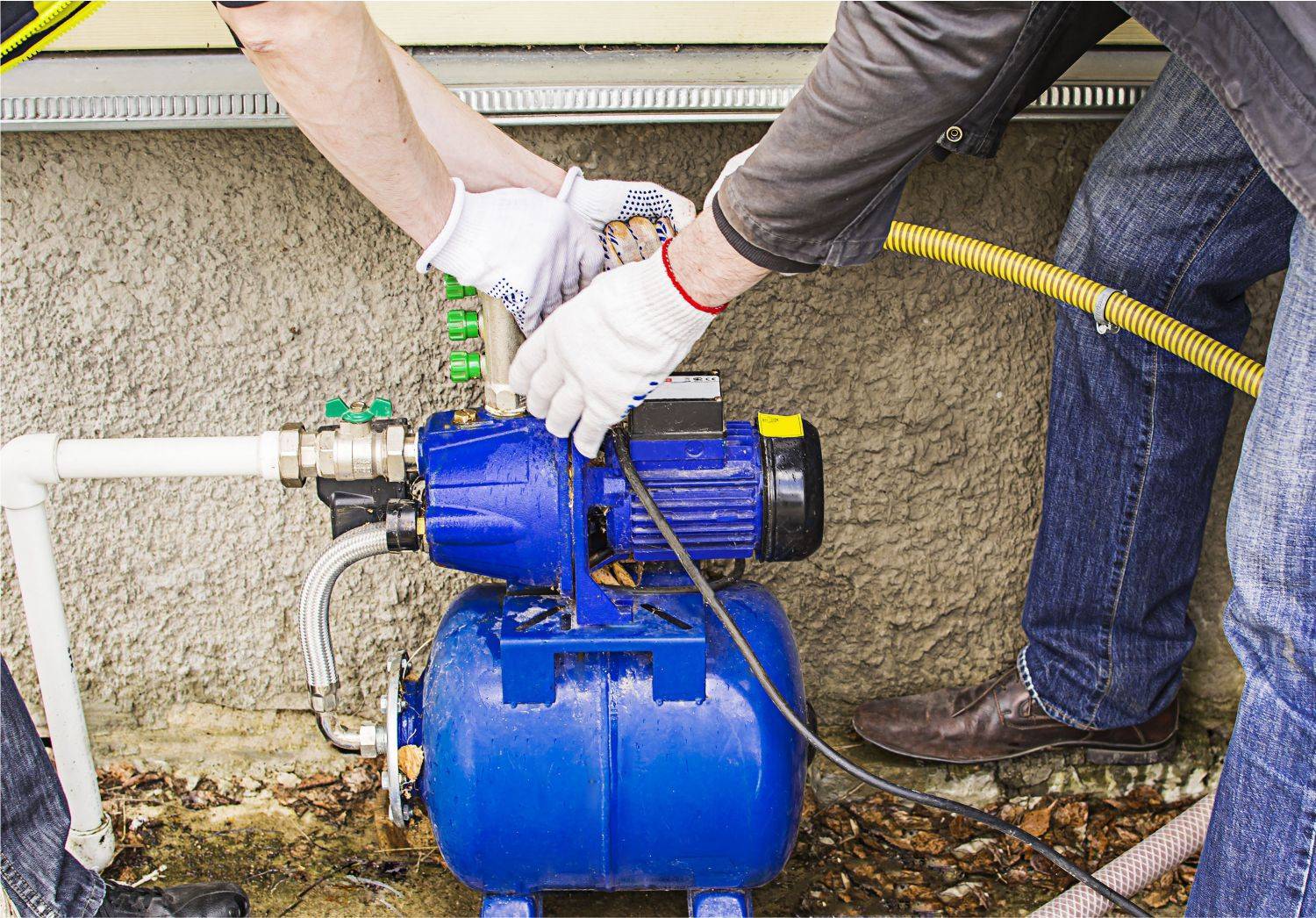

Подключение оборудования

Итак, как следует правильно подключить домашнюю насосную станцию, чтобы в дальнейшем не столкнуться с техническими несостыковками? В первую очередь устанавливаем агрегат на специально подготовленное основание. Оно может быть кирпичным, бетонным или деревянным. Чтобы обеспечить устойчивость, привинчиваем ножки станции при помощи анкерных болтов.

Для монтажа насосной станции предусмотрены специальные ножки-подставки, тем не менее, для придания дополнительной устойчивости оборудование обязательно фиксируют с помощью болтов

Если под оборудование подложить резиновый коврик, можно погасить ненужные вибрации.

Для более удобного обслуживания насосную станцию устанавливают на основание высотой с обычный стол, сделанное из прочного материала – бетона, кирпича

Следующий шаг – подключение трубы, идущей от скважины. Чаще всего это полиэтиленовое изделие диаметром 32 мм. Для соединения потребуются муфта с наружной резьбой (1 дюйм), металлический уголок с наружной резьбой (1 дюйм), обратный клапан с аналогичным диаметром, прямой кран «американка». Все детали соединяем: трубу закрепляем муфтой, «американку» фиксируем при помощи резьбы.

Один из обратных клапанов находится в скважине, второй монтируется прямо к насосной станции. Оба клапана служат для защиты системы от гидроударов и обеспечивают правильное направление движения воды

Второй выход предназначен для сообщения с водопроводной сетью. Обычно он расположен в верхней части оборудования. Трубы соединения также выполнены из полиэтилена, так как это недорогой, пластичный, прочный материал. Фиксирование происходит похожим способом – при помощи «американки» и комбинированной муфты (1 дюйм, угол 90°) с наружной резьбой. Сначала «американку» прикручиваем к выходу станции, затем в кран монтируем муфту из пропилена, напоследок водопроводную трубу фиксируем в муфте методом спайки.

Для полной герметизации соединений необходимо их уплотнение. Традиционно используют обмотку из льна, поверх него наносят специальную уплотнительную пасту

После того, как вы подключили насосную станцию к системе водозабора и водопровода, необходимо проверить качество ее работы.

Для полной герметизации соединений необходимо их уплотнение. Традиционно используют обмотку из льна, поверх него наносят специальную уплотнительную пасту

Как устроена насосная станция?

В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.Главными минусами можно назвать следующие:

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
Процесс установки системы сопровождается определенными трудностями;
Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

Необходимость установки

Зачем нужна для загородного жилища насосная станция? Любое подобное устройство способно самостоятельно откачивать из источника и доставлять воду к любой точке ее разбора. Кроме того, установка такой станции способствует повышению давления во всей системе водопровода при нехватке мощности глубинного или поверхностного насоса, который является основным.

Каковы же преимущества станций? Они заключаются в возможности работы в течение некоторого времени даже при отключении электроснабжения. Привлекательно и то, что устройство способно создать напор, с которым осуществляется нормальное водоснабжение дома и участка. При всех этих положительных качествах агрегат обладает малым весом, что позволяет проводить его монтаж в любом удобном для этого месте. В накопительных системах насосная станция работает как бак, периодически включаясь и отключаясь. Такая функция значительно снижает износ оборудования. Насосная станция отработает длительное время, избавив при этом от необходимости вручную носить воду.

Основные правила эксплуатации

После ввода насосной станции в эксплуатацию проводят ее периодическое обслуживание. Необходимо своевременно очищать фильтр грубой очистки. Без этого производительность установки постепенно снижается, вода идет рывками, а полностью забитый фильтр приведет к режиму работы «на сухую» и отключению системы.

Частота очищения зависит от содержания примесей в перекачиваемой воде.

Информацию о часто встречаемых поломках насосной станции и о способах их устранения вы можете прочесть в следующей статье.

Раз в месяц, либо после длительного простоя, зимней консервации или ремонтных работ, проверяют давление в воздушном отсеке гидроаккумулятора. Если необходимо, воздух подкачивают.

При использовании станции только в летний период, необходимо до наступления заморозков слить из системы всю воду.

Что нужно знать, чтобы выбрать насосную станцию?

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

• Технические характеристики насосной станции;
• Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

• продуктивность;
• размер;
• уровень воды при отключенном насосе;
• уровень воды при работающем насосе;
• разновидность фильтра;
• ширина трубы.

Конструктивные особенности насосной установки

Устройство гидроаккумулятора насосной станции Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе.
И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. В результате происходит повышение давления.
Подключение станции Заземление — в обязательном порядке. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике. Ее конструкция сварная или на болтовых сочленениях.
Можно задействовать специальный металлический кронштейн. Если все исправно, тогда следует искать причину в устройстве трубопровода. Но это происходит лишь в случае поломки датчика наполненности бака.
На конец трубы, которая будет опускаться в колодец, крепится фильтрующий элемент сетка с обратным клапаном. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб.

Вариантов материала немного — или труба, или шланг. Насколько это трудоемко и как сделать, чтобы все точно заработало? Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. Если правильно выполнить подключение, то низкие температуры не отобразятся на водопроводной конструкции.

Основным недостатком является необходимость утепления и подогрева трубы, идущей в дом. Вторая регулировка отвечает за перепад давления между включением и выключением насоса. Самые же простые и недорогие по стоимости устройства — безэжекторные.

Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Основные части насосной станции Насос В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Накопительный бак стыкуют с боковым входом штуцера.
КАК СДЕЛАТЬ ВОДОПРОВОД ОТ КОЛОДЦА

Насосная станция для частного дома: водоснабжение и разновидности оборудования

Насосные агрегаты применяются в различных сферах. Множество моделей полноценно работают с небольшим количеством примесей. Откачка грязной жидкости производится при помощи дренажной системы.

Организация качественной работы установки

В отличие от промышленного оборудования, на насосные станции водоснабжения для частного дома цена будет значительно меньше. Важными характеристиками являются технические параметры (производительность, напор, глубина всасывания) и нюансы эксплуатации. Чаще всего для частного жилья применяются вихревые, самовсасывающие и многоступенчатые устройства.

Устройство многоступенчатого водяного насоса

Многоступенчатая конструкция предполагает приведение в движение при помощи специальных рабочих колес. При этом давление находится в зависимости от общего напора всех элементов. Подобное оборудование может быть как поверхностного, так и погружного типа. Система подходит для установки на даче, построенной для постоянно проживания.

Многоступенчатый вариант

К преимуществам станции можно отнести:

• Небольшой уровень шума.
• Подача большого объема воды.
• Простота при обслуживании и точная схема использования.

Особенности конструкции самовсасывающего типа

К оборудованию центробежного типа относятся самовсасывающие насосные конструкции. Их монтаж производится на поверхности.

Самовсасывающая конструкция

Схема водоснабжения частного дома с насосной станцией подобного типа включает следующие действия:

• Емкость и трубопроводная магистраль наполняются жидкостью.
• Вращается рабочее колесо.
• Центробежные силы оказывают влияние на передвижение воды.
• Под определенным напором жидкость перемещается в трубопровод.
• Когда давление в центральной части колеса падает, то производится перемещение жидкости в корпусную часть.

Постоянная подача воды обусловлена повторение цикла действий. К минусам работы прибора относится высокий уровень шума.

Насосные станции вихревого типа

Функциональность вихревых конструкций основана на способе перемещения жидкости при помощи лопаток. Данные элементы располагаются на рабочем колесе. Подобные модели обладают невысоким показателем КПД. Не стоит использовать устройство с высокой мощностью.

Вихревой агрегат

Конструкция не используется для перекачки вязких жидкостей, а также отличается чувствительностью к частицам крупного размера. Если в воде появятся примеси, то будут появляться постоянные засоры.

Вариант бытового устройства для дачи

Модели для бытовых нужд оборудуются поверхностным устройством, что позволяет эксплуатировать скважины малого диаметра.

Оборудование применяется для подачи воды на разные нужды

Такие агрегаты обладают следующими достоинствами:

• большой выбор моделей;
• применение дополнительного оборудования позволяет создать и контролировать нужное давление;
• можно подобрать бюджетные варианты;
• конструкция используется не только для подачи воды в дом, но и для полива огорода.

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

1. Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
2. На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
3. С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

1. Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
2. Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
3. Обустройство внешней гидроизоляции из гравия.
4. Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Преимущества применения насосной станции

Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт.

Насосная станция дает следующие преимущества:

• Повышает эффективность системы водоснабжения.
• Повышает безопасность эксплуатации оборудования и трубопроводов.
• Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
• Поддерживает постоянное давление и стабильность напора воды.
• Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
• Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
• Возможность выбора места монтажа агрегата.
• Имеет компактные габаритные размеры и небольшой вес.
• Несложно монтировать.

В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором.

В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.

Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств

Преимущества и недостатки

Поверхностный насос имеет ряд преимуществ:

•  Небольшие габариты позволяют установить его на любую поверхность, не сооружая фундамент.
• Невысокая стоимость. Доступен для каждого владельца дачи, сада, огорода.
• Длительность работы (при необходимом техническом обслуживании) насос может проработать более 5-7 лет.
• Установка не составляет особого труда и затрат.
• Низкие затраты электроэнергии.
• Высокий уровень безопасности

Недостатки:

1.  Относительно небольшая мощность.
2.  Обязательная установка фильтра, для исключения попадания в устройство твердых частиц.
3. Шум во время работы.
4. положительная температура при работе насоса.

Виды поверхностных насосов

Существует три типа поверхностных насосов. Каждый из них владельцы частных домов и дач активно эксплуатируют.

Это вихревые, центробежные и эжекторные насосы.

Устройство вихревого насоса отличается наличием рабочего колеса с лопатками в корпусе устройства. При вращении колеса лопатки перемещают воду. Такие насосы маломощные и недорогие. Глубина забора низкая. Поэтому такой вид насосов чаще всего применяется для полива растительности на даче, огороде или в саду. Для откачки воды из подвалов при затоплениях.

Центробежный в отличии от вихревого более мощный с большим КПД (92%). Более высокая глубина всасывания. Его используют для подачи воды в дом. Чаще всего используется для монтажа системы водоснабжения.

Эжекторный насос можно опускать на глубину для компенсации маленькой высоты всасывания. Но последнее время это вид насосов не особо популярен из-за низкой эффективности работы.

Система с накопительным баком

В качестве альтернативы гидроаккумулятору можно установить обычную емкость с водой. Это может быть пластиковый или металлический бак, объем которого подбирается с учетом потребления воды. Главная особенность установки такого бака – максимальная высота. Необходимо учесть при этом нагрузку на стены и перекрытия.

Чтобы автоматизировать работу насоса с таким баком, можно использовать самодельный поплавок, с помощью которого сведения об уровне воды в баке поступают к автоматическому выключателю и таким образом контролируется заполняемость.

Выбор места установки поверхностного насоса

Важно подобрать подходящее место, для установки насосной станции. Вот несколько требований, которые помогут вам правильно установить насос

Вот несколько требований, которые помогут вам правильно установить насос.

•  Чтобы устройство работало стабильно и с высоким КПД, его необходимо установить как можно ближе к водозабору.
• Помещение, в котором устанавливается поверхностный насос, должно быть отапливаемым, чтобы можно было использовать устройство во время морозов.
• Место должно быть сухое с хорошей вентиляцией, чтобы избежать коррозии.
• Помещение должно иметь хорошую звукоизоляцию, так как насос работает шумно.

Но самым важным фактором все же является расстояние от водозабора.

Необходимые материалы и инструменты:

При кажущейся простоте установки и монтажа насосной станции, необходимо учитывать множество нюансов. Ведь от этого будет зависеть качество работы вашего устройства.

До установки вам потребуется заранее запастись рядом необходимых материалов, которые не входят в комплект насоса, а именно:

•  соединительный штуцер насоса и шланга
• Шланги для полива, забора воды, для соединения с баком.
• Обратный клапан для защиты от протечек-
• Фильтры, крепежные элементы.
• Манометр и реле давления (если вы используете систему с гидобаком)

 Порядок  подключения следующий:

Шаг 1. Выбрать ровное основание из прочного материала. Проследить, чтобы устройство располагалось без наклона. Для гашения вибрации и колебания насоса можно под него разместить резиновый коврик.

Шаг 2. Присоединить фильтр и обратные клапаны на шланг, который при помощи штуцера прикрепить к насосу.

Опустить шланг с обратным клапанов в воду на глубину не менее 30см.

Шаг 3. Подключить к системе водопровода.

Шаг 5. Проверить работу системы.

Как видите установка не займет много времени и не потребует особых навыков. Вы сможете своими руками установить насосную станцию на дачном участке или в своем доме.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Конструкция и принцип работы насосной станции

Главная задача насосной станции – обеспечение жилых построек и прилегающего земельного участка водой из искусственных или естественных источников. Именно такие агрегаты помогают заполнить дополнительные резервуары, предназначенные для полива сада или огородных растений, а также обеспечить водой традиционные точки водоразбора:

• смесители;
• унитазы;
• посудомоечная машина;
• стиральная машина;
• газовая колонка;
• котел и т. д.

Конструкция насосной станции для частного дома

Как правило, насосная станция представляет собой совокупность нескольких отдельных механизмов, объединенных в один мощный аппарат по перекачке воды. Каждый из элементов устройства несет на себе очень важную задачу:

1. Насос. «Рабочая лошадка» станции. Он перекачивает воду непосредственно из источника в резервуар.
2. Гидроаккумулятор. Представлен в виде гидропневматического бака объемом от 18 до 100л.
3. Реле давления. С помощью него происходит управление станцией.
4. Обратный клапан. Не позволяет жидкости вытекать обратно в источник.
5. Манометр. Позволяет производить мониторинг показаний давления в системе.
6. Соединительные шланги и патрубки.

Состав оборудования насосной станции

Для того чтобы поднять воду из скважины нужно насосное устройство. Оно может быть различного устройства и размещения, например, поверхностное (забирающее воду по опущенному в скважину входному патрубку) или погружное (расположенное непосредственно в скважине, на уровне залегания воды и выталкивающее ее на поверхность), работающее по центробежному или по вибрационному методу. Практически все насосные устройства для автономного водоснабжения запитываются от электрической сети.

Насос для системы водоснабжения

Следующим элементом насосной станции является аккумулятор давления или гидроаккумулятор. Он обеспечивает постоянный напор воды в трубопроводах водоснабжения. Классическим вариантом аккумулятора давления является стальной бак, разделенный на две части упругой резиновой перегородкой. При работе насосного устройства вода заполняет часть бака, натягивая мембрану. При отключении насосного устройства, мембрана, стремясь вернуться в исходное положение, выталкивает воду в водопровод. Кроме обеспечения постоянного напора воды в системе, аккумулятор давления предохраняет ее от гидравлического удара – резкого изменения параметров давления в трубопроводах.

Гидроаккумулятор

Моменты включения или выключения насосного устройства определяются узлом автоматики – контрольным реле, которое срабатывает в зависимости от величины давления в трубопроводах. При понижении давления в системе трубопроводов водоснабжения ниже определенной величины, узел включается и вода заполняет аккумулятор давления, натягивая мембрану. При достижении заданных параметров давления реле срабатывает и насос отключается.

Узел автоматики для насосных станций

Все узлы насосной станции соединяются между собой трубопроводами, которыми оборудование подключается к входному контуру домашнего водопровода.

Трубы для домашнего водопровода

Самая распространенная конфигурация насосной станции в частном доме – это комбинация поверхностного насосного устройства с аккумулятором давления и управляющим оборудованием.

Цена готовых насосных станций может отличаться в довольно широких пределах. Купив все составные части по отдельности, самостоятельно смонтировав их, вы сможете неплохо сэкономить.

Самодельная насосная станция в доме
