Обустройство скважины с кессоном: поэтапный инструктаж + разбор технических нюансов

Преимущества скважины с кессоном

При круглогодичном использовании скважины не обойтись без монтажа в ее устье кессона. Эта ограждающая конструкция представляет собой водонепроницаемую камеру, расположенную в водонасыщенном грунте. С точки зрения удобства обслуживания и эксплуатации скважина с кессоном — самый оптимальный вариант.

Кроме кессона, неотъемлемыми элементами водяной скважины являются гидроаккумулятор, насос поверхностного или погружного типа, трубы, запорная и регулирующая арматура, при желании хозяев и оголовок.


Зимой внутри кессона поддерживается стабильная температура. Обычно она не опускается ниже 0°C. В таких условиях насосное оборудование может эксплуатироваться круглый год

Такое решение имеет ряд преимуществ:

  1. Все водопроводное оборудование размещено компактно в камере и для него не нужно выделять отдельное место в доме. Как и в случае с центральным водоснабжением, в дом нужно будет завести только трубу, а также питающий кабель для насоса.
  2. Если дом предназначен исключительно для летнего проживания, то для удаления воды из водопровода на зиму потребуется всего лишь открыть сливной кран, находящийся в кессоне.
  3. Когда нужно подать вводу в несколько точек на участке, то эту идею реализовать очень просто путем вывода из кессона необходимого числа трубопроводов. Регулировка процесса при этом осуществляется посредством вентилей.
  4. Лебедка, смонтированная в верхнем отделении камеры, упростит процесс извлечения насоса из глубокой скважины в случае необходимости его ремонта или замены.
  5. Камера защитит от замерзания скважинное оборудование, находящееся в ней. Если монтаж кессона выполнен правильно, можно не беспокоиться о сохранности его начинки даже при температуре -35°C.

Таким образом, при наличии кессона неблагоприятные внешние факторы никак не отразятся на качестве водоснабжения дома.

Основное требование к кессону — герметичность. При нарушении этого условия по обсадной трубе в водоносный слой может попасть грязная вода из камеры. Загрязнение водоносного горизонта недопустимо, поэтому оголовок колодца и кессон всегда должны оставаться сухими.


Для снабжения водой дома и приусадебного участка лучший вариант кессона — пластиковый. Он обеспечивает 100% герметичность. Упрощает его доставку и монтаж небольшой вес

Изготавливают камеру из металла, пластика, кирпича или железобетонных колец. В его днище есть место для фиксации конструкции на обсадной колонне. Патрубки для выведения труб и кабелей находятся в стенках. Для обеспечения удобного доступа к оборудованию кессон часто укомплектовывают лестницей. Закрыта камера герметичной крышкой.

Преимущества скважины с кессоном

Скважины, оборудованные насосом, имеют многочисленные преимущества:

Размещается насос в камере, поэтому он не нуждается в выделении отдельного места. В дом заносится только кабель питания и труба для кессона.

Лебедка, которая располагается у верхнего отделения камеры, помогает извлекать насос из скважины, если он нуждается в ремонте.
Если дом не предназначен для нахождения в нем людей в зимнее время, то чтобы удалить воду из системы на зиму, нужно только открыть кран, который располагается в резервуаре.
Если следует обеспечить водоснабжением несколько объектов, то из кессона нужно вывести необходимое количество патрубков

Регулировать подачу воды можно вентилями.

Скважное оборудование не способно замерзать, т. к

от мороза его защищает камера.

Если в доме имеется кессон, то системе водоснабжения не способны навредить различные внешние факторы.

Важные моменты при обустройстве

Располагая скважину вблизи дома, можно:

  • уменьшить количество работ по обустройству;
  • добиться использования меньшего количества труб;
  • использовать насос, обладающий малой мощностью.

Если водоскважина делается для личного пользования, то целесообразно использовать ручной бур.

Выбор метода бурения скважины

На выбор метода бурения влияют особенности грунта. Используя шнек, можно пробурить неглубокую скважину. Чтобы поднимать на поверхность инструмент, необходимо соорудить вышку-треногу.

Также можно использовать ударно-канатный метод. В этом случае рабочий инструмент представляет собой трубу, ее края должны быть остро заточены. Труба обладает немалым весом, поэтому она хорошо врезается в грунт, после этого ее следует извлечь с помощью канатов и освободить от земли.

Диаметр колонны должен быть немного больше диаметра стакана (отрезок трубы). Рабочий инструмент нужно установить в вертикальном положении.

Также можно осуществить бурение скважины на песок малогабаритной .

2 секреты бурения скважины

На процесс бурения влияет время года. Лучше всего бурить летом. Если проводить работы осенью, то лучше в сентябре, т. к. в этом месяце мало осадков и без труда определяется водоносный горизонт. Бурить водоскважину зимой нужно при температуре до -20°С. Весной лучше работы не проводить.

Оптимальный материал для кессона

Кессоны могут быть изготовлены из:

  • ж/б колец;
  • металла;
  • пластика;
  • кирпича.

Кирпич и ж/б кольца не позволяют кессону быть герметичным в течение длительного времени.

Резервуары из металла при условии правильного изготовления обладают отличной герметичностью. Однако такие изделия способны окисляться под воздействием земли, из-за этого возможна разгерметизация.

Пластмассовые кессоны обладают небольшим весом, практичностью, простотой монтажа и эксплуатации. Коррозии материал практически не подвергается, поэтому вероятность разгерметизации мала. Срок службы пластиковых резервуаров больше металлических емкостей.

Пошаговая инструкция по обустройству

Начинается все с выбора места под скважину и выбора способа обустройства источника воды.

Технология обустройства источника водоснабжения состоит из ряда последовательных и ответственных шагов:

  1. Скважина. Первый из этапов — бурение собственно скважины.
  2. Кессон. Вторым шагом приступают к процессу монтажа кессона.
  3. Утепление. Третий этап заключается в том, что засыпают котлован землей до самой крышки, затем утепляют люк.
  4. Монтаж оборудования. Этап четвертый — после завершения работ приступают к монтажу оборудования, которое должно обеспечить бесперебойную и эффективную подачу воды в дом и на участок.

Процесс монтажа конструкции кессона также состоит из нескольких операций.

Рассмотрим основные из них:

  1. В днище кессона с некоторым сдвигом от его центра проделывают отверстие для последующей установки гильзы под обсадную колонну. Диаметр гильзы должен превышать соответствующий параметр трубы, измеренный по внешнему контуру, миллиметров на 10-15.
  2. В боковые стенки кессона вваривают патрубки под водопроводные трубы и кабель.
  3. Выкапывают котлован с таким расчетом, чтобы горловина после завершения установки возвышалась над землей не более, чем на 20 см. Для удобства стыковки камеры с обсадной трубой диаметр котлована должен быть на 0,2-0,3 м больше ее собственного соответствующего размера.
  4. Обрезают обсадную колонну на уровне грунта.
  5. Укладывают на котлован опоры в виде брусьев. На них помещают кессон.
  6. Стыкуют обсадную трубу с гильзой кессона, выполняют регулировку конструкции по горизонтали, а затем герметично приваривают.
  7. Убирают из-под камеры бруски, опускают ее в скважину.
  8. Вводят в соответствующие ниппели трубы, кабель.

Вода в только что пробуренной скважине всегда грязная, поэтому для ее очистки следует провести прокачку. Буровики советуют не использовать для этой цели оборудование, приобретенное для постоянного использования. С этой работой прекрасно справится самый дешевый временный насос, а когда скважина будет раскачана, можно запускать и постоянный.

Выбирая вариант обустройства скважины, во избежание нерациональных затрат лучше получить консультацию у специалистов. Они примут к учету все факторы и обоснуют целесообразность реализации того или иного проекта

В этом случае более рациональным решением будет использовать его по назначению и сэкономить на монтаже кессона.

Какое оборудование нужно для обустройства скважины с кессоном?

Для обустройства скважины нужно следующее оборудование:

  • кессон;
  • аккумулятор;
  • манометр;
  • оголовок;
  • обратный клапан;
  • реле давления;
  • водоподъемная труба ПНД;
  • страховочный трос из нержавеющей стали.

Кессон – это герметичный бак, который защищает скважину от промерзания и загрязнений. Внутри стоят манометр, мембранный бак и другие элементы. Кессон сделан из стали и пластика.

Гидроаккумулятор — оборудование для водяных скважин, которое отвечает за давление. Стоимость оборудования скважины зависит от производительности, габаритов и объема.

Манометр – оборудование для обустройства скважины, которое измеряет показатели давления. Прибор должен быть сделан из нержавеющей стали или латуни. От цельности технического стекла зависит возможность следить за показателями: маркированная шкала должна хорошо просматриваться.

Реле давления — оборудование для скважины в доме, которое регулирует показатели напора и следит за автоматическим наполнением бака. Устройство работает вместе с гидроаккумулятором.

В основе всех расчетов лежат параметры скважины, указанные в паспорте, и объем водопотребления. Подобранная на основе этих данных система подачи воды из скважины в дом не только будет стабильно работать в стандартном режиме, но и легко справится с пиковым водопотреблением.

Особенности обустройства металлического кессона

Металлическую камеру можно взять готовую или сделать ее самостоятельно. В последнем случае необходимо обладать сварными навыками и иметь сварной аппарат. Емкость из металла можно изготовить двумя способами.

  1. Сварить из металлических листов толщиной от 3 мм. Такая камера имеет квадратное или прямоугольное сечение.
  2. Изготовить резервуар, взяв для камеры отрезок трубы диаметром 1,25 м, для горловины – 0,6 м, а для дна и верха также понадобится металлический лист.


Присоединение дна камеры

Подготовительные мероприятия

Перед монтажом резервуар необходимо подготовить, чтобы он смог долговечно выполнять свои функции.

  1. На дне будущего кессона прорезают отверстие для вхождения обсадной трубы, к которому приваривают двойным сварочным швом металлическую гильзу. Место размещения оголовка определяется присутствием и размером гидроаккумулятора. При наличии бака вход обсадной трубы смещают от центра к стене.
  2. В стенках подготавливают отверстия и устанавливают ниппели для входа кабеля и выхода водоподающей трубы. При самостоятельном изготовлении емкости, входы и выходы делают до этапа окончательной сварки всех составных частей. Рядом с горловиной при желании делают также пенал для выведения поливочной трубы.
  3. К горловине на петлях присоединяют откидывающийся люк.
  4. Вваривают пенал вентиляции
  5. Емкость обрабатывают составом, который не допускает развитие коррозии.
  6. Снаружи покрывают емкость битумом для гидроизоляции
  7. Изнутри прокладывают утеплитель, который не впитывает влагу.

Подготовленный резервуар готов к монтажу.

Пошаговая инструкция установки


Этапы монтажа металлического кессона

Шаг 1. Вокруг скважины выкапывают котлован. Обсадная труба должна выходить от дна готовой ямы на полметра. Размеры котлована должны превышать ширину или диаметр резервуара на 20-30 см. Глубина должна быть такой, чтобы люк резервуара возвышался на 20 см от поверхности земли, что уменьшает вероятность попадания дождевых и талых вод в камеру.

Вокруг скважины выкопать котлован
Шаг 2. По уровню выравнивают дно.

Выровнять дно
Шаг 3. Над ямой устанавливают деревянные брусья, которые нужны для плавного спуска емкости и состыковки с гильзой для обсадной трубы.

Установить деревянные брусья
Шаг 4. Прицепив емкость тросами к подъемному механизму, ставят камеру на брусья.

Поставить камеру на брусья
Шаг 5

Состыковав с обсадной трубой, осторожно убирают брусья и устанавливают кессон на дно и выравнивают.

Убирать брусья
Шаг 6. Срезают излишки обсадной трубы, оставшуюся часть приваривают к гильзе

Срезать излишки обсадной трубы
Шаг 7

Устанавливают все оборудование, заводят трубы и кабель в подготовленные отверстия. Проверяют гидроизоляцию и герметичность вводов.

Устанавить все оборудование
Шаг 8. Проводят обратную засыпку, трамбуя грунт каждые 20 см.

Провести обратную засыпку

Достоинства и недостатки “адаптерной” технологии

Технология обустройства скважины с помощью адаптера является достойной альтернативой установке кессона. И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:

  • Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
  • Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму – только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
  • Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
  • Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
  • Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.

Благодаря высокой герметичности устройства, его смело можно использовать при сооружении системы на участках с характерной для межсезонья верховодкой, а также расположенных в непосредственной близости к подземным линиям коммуникации.

Установка адаптера – беспроигрышный вариант в случае нерегулярного использования скважины и «заморозки» гидротехнического сооружения на продолжительный период

Но, как и любое устройство, весьма полезное приспособление не лишено недостатков. К примеру, при его установке скважинного адаптера невозможно обеспечить быстрый доступ в случае необходимости проведения ремонтно-профилактических работ.

Гарантировать герметичность состыковки частей скважинного адаптера можно лишь при условии проведения профилактической обработки наружных и внутренних прокладок, а также своевременной их замены.

Например, наружная прокладка, контактирующая непосредственно с землей, приходит в негодность после эксплуатации в течение 2-3 лет. А для проведения этих работ приходится раскапывать котлован, что не всегда представляется возможным.

Установка адаптера ограничивает возможность подключения из скважины дополнительных источников водозабора, к примеру, для полива участка

Латунь и другие сплавы металлов, используемые при изготовлении дешевых адаптеров, в процессе эксплуатации окисляются. В результате этого в местах состыковок часто отмечается заедание частей, которое усложняет процесс извлечения насоса.

По этой причине специалисты советуют приобретать адаптеры, выполненные из бронзы, нержавейки и специализированных «пищевых» сплавов. Эти стойкие к окислению металлы исправно прослужат от 20 до 50 лет.

В странах Европы сегодня используют только адаптеры, выполненные из пищевых сплавов, типа DZR или Sanitary Brass. Но отечественные ГОСТы допускают применение нержавеющих, бронзовых и латунных устройств по причине того, что площадь соприкосновения его элементов с водой ничтожно мала.

Еще одним уязвимым местом является соединение адаптера с водоотводящей трубой и шлангом, на который установлен насос.

Ключевой причиной возможной разгерметизации соединений конструкции является то, что стыковочные элементы выполняются из неодинаковых материалов

Стыковочные элементы системы по-разному реагируют на воздействие температуры и влаги, а также имеют разный период износа и старения. Поэтому специалисты советуют по возможности трубу, ведущую от скважины к дому, делать из нержавейки.

Какой кессон лучше?

Какой кессон лучше можно определить, исходя из наличия оборудования и навыков работы с бетоном и сваркой. Также имеет значение стоимость монтажа, глубина скважины и максимальные зимние температуры.

Самый простой, но и самый затратный способ – установка пластикового кессона. Стоимость емкости начинается от 20 тыс. рублей. Плюсом является скорость проведения работ.

  • Монтаж металлического кессона для скважины является более трудоемким, но вполне доступным для мастеров, владеющих сваркой. Обойдется значительно дешевле.
  • Установка бетонного кессона для скважины потребует серьезных временных затрат и опыта работы по сооружению опалубки и заливке. По стоимости такой монтаж примерно равен предыдущему способу.
  • Для неглубоких скважин лучшим выбором будет установка пластикового кессона. Для большой глубины подойдет бетонный и металлический вариант. Для температур в зимнее время более 30 градусов пластиковый кессон не подойдет, его может деформировать движение грунтов. Кроме того, под воздействием низких температур он может дать трещину. Металлические и бетонные кессоны выдержат любые перепады погоды.
  • Установка кессона на абиссинскую скважину производится так же, как и на другие, разница в размерах кессона. Абиссинская скважина очень узкая, соответственно размеры кессона должны ей соответствовать. Поэтому очевидным решением будет установка металлического кессона, его можно сварить любого диаметра. Другие типы в этом случае не подойдут.

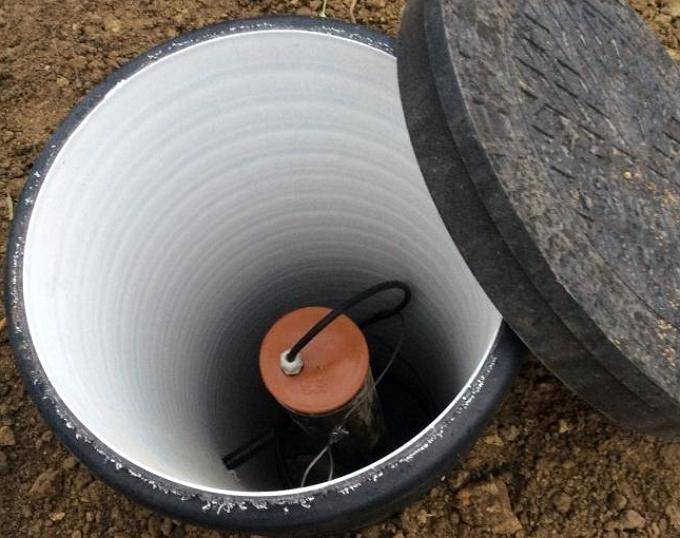

Пластиковые (полипропиленовые) кессоны

Уже несколько лет, у дачников набирает особую популярность монтаж пластиковых кессонов. Существует ряд как преимуществ так и недостатков в использовании пластиковых кессонов. Вот основные из них:

Наши пластиковые кессоны изготавливаются из материала: полипропилен (первичный). Внутри кессон оснащен дополнительным усилением поперечинами из пластика, внутри которых проходят стальными трубы, диаметром 32мм, что добавляет жесткости и невосприимчивости к внешнему давлению грунтов и грунтовой воды. Кессон оснащен удобной пластиковой лестницей, смонтированной внутри.

Герметичное соединение обсадной трубы с каркасом кессона обеспечивается уникальной муфтой, разработанной в России (AQVA-stop) оснащенной резиновой прокладкой. Муфта изготовлена литьевым методом и не имеет стыковых соединений, что добавляет ей прочности и герметичности.

Кессон мало весит и исключает необходимость задействования какой-либо спец.техники. Свойства материала, из которого изготовлен пластиковый кессон (полипропилен), он не подвержен негативному воздействию грибковых налетов и бактерий.

Преимущества пластикового кессона:

  • Высокий срок эксплуатации;
  • Проще в установке.

Преимущества скважины с кессоном

При круглогодичном использовании скважины не обойтись без монтажа в ее устье кессона. Эта ограждающая конструкция представляет собой водонепроницаемую камеру, расположенную в водонасыщенном грунте. С точки зрения удобства обслуживания и эксплуатации скважина с кессоном — самый оптимальный вариант.

Кроме кессона, неотъемлемыми элементами водяной скважины являются гидроаккумулятор, насос поверхностного или погружного типа, трубы, запорная и регулирующая арматура, при желании хозяев и оголовок.

Такое решение имеет ряд преимуществ:

  1. Все водопроводное оборудование размещено компактно в камере и для него не нужно выделять отдельное место в доме. Как и в случае с центральным водоснабжением, в дом нужно будет завести только трубу, а также питающий кабель для насоса.
  2. Если дом предназначен исключительно для летнего проживания, то для удаления воды из водопровода на зиму потребуется всего лишь открыть сливной кран, находящийся в кессоне.
  3. Когда нужно подать вводу в несколько точек на участке, то эту идею реализовать очень просто путем вывода из кессона необходимого числа трубопроводов. Регулировка процесса при этом осуществляется посредством вентилей.
  4. Лебедка, смонтированная в верхнем отделении камеры, упростит процесс извлечения насоса из глубокой скважины в случае необходимости его ремонта или замены.
  5. Камера защитит от замерзания скважинное оборудование, находящееся в ней. Если монтаж кессона выполнен правильно, можно не беспокоиться о сохранности его начинки даже при температуре -35°C.

Таким образом, при наличии кессона неблагоприятные внешние факторы никак не отразятся на качестве водоснабжения дома.

Основное требование к кессону — герметичность. При нарушении этого условия по обсадной трубе в водоносный слой может попасть грязная вода из камеры. Загрязнение водоносного горизонта недопустимо, поэтому оголовок колодца и кессон всегда должны оставаться сухими.

При расчете высоты этой конструкции следует исходить из глубины промерзания грунта. Чтобы кессон гарантированно находился ниже этой точки, размер принимают равным двум метрам. Для удобства выполнения работ внутри кессона диаметр внутреннего пространства должен быть в пределах 1–1,5 м.

Изготавливают камеру из металла, пластика, кирпича или железобетонных колец. В его днище есть место для фиксации конструкции на обсадной колонне. Патрубки для выведения труб и кабелей находятся в стенках. Для обеспечения удобного доступа к оборудованию кессон часто укомплектовывают лестницей. Закрыта камера герметичной крышкой.

Зачем используют кессон?

Установка герметичной камеры предполагает обустройство устья (залегание кессона в земле обеспечивает защиту устья от промерзания) скважины. Поэтому организовывается над выработкой водозабора. На приусадебных участках, которые расположены на подтапливаемых территориях или в низине, установка кессона на скважину особенно необходима. Его габариты должны предоставлять свободный доступ к оборудованию, иначе с его установкой и подключением, а также последующим обслуживанием неизбежно возникнут трудности.

Теоретически выполнить обустройство скважины с кессоном несложно своими руками, но привлечение специалистов существенно сократит расходы на ремонт и число эксплуатационных проблем в будущем. Ошибки при самостоятельном монтаже приведут к быстрому выходу из строя оборудования (слабая защита от обводненной среды), заболачиванию устья и его замерзанию. Чтобы исключить проблемы, разумнее доверить монтаж кессона для скважины под ключ специалистам. Они осуществят обустройство, придерживаясь норм и технологии. Дадут гарантии.

Герметичные бункеры имеют цилиндрическую, прямоугольную, квадрантную форму. Их высота колеблется в рамках 1.7-2.5 м, а ширина составляет 0.8-1.5 м. Выходящий наружу торец бака дополняется люком. При грамотном монтаже он выступает над поверхностью земли. Подбирая кессон для скважины, цена которого зависит от материала производства и производителя, учитывают особенности грунта, методы обслуживания оборудования, глубину залегания грунтовых вод и прочие нюансы.

Используют следующие виды кессонов:

Бетонные.

Их достоинство — низкая стоимость. Можно покупать готовый резервуар, а можно залить монолит самостоятельно. Но чаще сооружают кирпичный резервуар. Если принято решение выполнять работы без привлечения специалистов, тогда разумнее заранее разобраться, как сделать кессон для скважины из бетона или кирпича. Такие конструкции долговечны и устойчивы к условиям эксплуатации. Но оба они отличаются слабой собственной изоляцией (отличная гидроизоляция — основное назначение кессона). Поэтому потребуется вложить немало средств и усилий для улучшения гидроизоляционных способностей резервуара.

Пластиковые.

Продаются уже полностью укомплектованными с лестницами и отводами. Имеют высокую стоимость при неограниченном сроке службы. Они легки и просты в транспортировке. Не нуждаются в специальном обслуживании. Но требуют строгого соблюдения технологии установки — анкерение емкости, обсыпка песчано-цементной смесью. Некорректный монтаж пластикового кессона для скважины может привести к протеканию зажимных муфт, увечью поверхности.

Металлические.

Относительно невысокая стоимость оборудования при ограниченном сроке службы — процессы ржавления со временем разрушают стенки кессона, нарушая гидроизоляцию. Но в то же время ремонт при повреждениях обойдется недорого. Несложной будет и установка металлического кессона для скважины, который можно снабдить дополнительными герметичными отводами. Резервуары из металла прочные и надежно привариваются к устью скважины, что исключает протечки.

Считается, что лучшие кессоны для скважин, пробуренных в низинах, — пластиковые модели. Они устойчивые к агрессивным условиям эксплуатации, экологически безопасны, не разлагаются в грунте и не требуют серьезных вложений в изоляцию. В остальных случаях выбирают металлические резервуары.

Завод УЗМО может изготовить любые металоконструкции под заказ.

Как утеплить кессон скважины под воду?

Каждая скважина с кессоном нуждается в надежной теплоизоляции, чтобы на всю толщу промерзающих слоев грунта исключить прямой контакт компонентов системы водоснабжения с замерзшими породами.

Даже если горловина скважины располагается ниже глубины промерзания грунта, то главная часть кессона находится выше этого уровня. Если стенки камеры обладают большой теплопроводностью, то минусовые температуры могут опуститься до оголовка и вода в системе замерзнет, поэтому есть необходимость внутренней и внешней теплоизоляции резервуара.

Несмотря на цилиндрическую или прямоугольную форму камеры, способ, как утеплить кессон будет одинаков. С позиций затрат теплоизолятора наиболее выгодными являются сосуды цилиндрической формы, а с точки зрения простоты монтажа жестких плит – проще утеплить резервуары, имеющие прямоугольную форму.

Пластиковые и металлические защитные камеры герметичны, поэтому при внутренней теплоизоляции можно не обращать внимания на устойчивость материала к воде. Кроме того, подвижки грунта или другие внешние воздействия на целостность такого утепления воздействия не окажут.

При внутренней теплоизоляции кессона, обычно, применяются материалы из пенопласта или пенополистирола. Утепление резервуара снаружи необходимо для сохранения внутреннего пространства или в случае использования сыпучих материалов. Пластиковые объекты также рекомендовано утеплять снаружи, чтобы уберечь их от сильных заморозков, под воздействием которых пластик становится хрупким.

Для наружной теплоизоляции применяются различные материалы, но при этом нужно учитывать возможное движение грунта, воздействие влаги и опасность повреждения слоя утепления грызунами, насекомыми и другими мелкими вредителями.

При любом способе утепления все равно будут происходить теплопотери, поэтому нужно их компенсировать за счет притока тепла. Компенсация происходить по причине плюсовой температуры жидкости в трубах, которые проходят через кессон, и в результате выделения тепла функционирующим оборудованием.

Если высока вероятность того, что утепления кессона для скважины все же может не хватить, то нужно установить дополнительный источник тепла, к примеру, элементарный нагреватель с датчиком температуры. Поскольку внутренним объем кессона не так велик, то при хорошем уровне утепления, в качестве нагревательного элемента достаточно установить обычную лампочку мощностью 50-60 Ватт или греющий провод длиной около 5 метров.

Пошаговая инструкция по обустройству

Сначала необходимо определиться с местом, где будет располагаться скважина. Чтобы обустроить источник, следует соблюдать последовательность действий:

  1. Необходимо пробурить скважину.
  2. Приступить к монтажу кессона.
  3. Засыпать землей до краев котлован и утеплить люк.
  4. Сделать установку оборудования, которое предназначено для эффективной и бесперебойной подачи воды.

Чтобы отремонтировать конструкцию кессона своими руками, следует придерживаться последовательности операций:

  1. Проделать отверстие в дне резервуара. Оно должно располагаться на расстоянии 3 см от центра дна. Такое отверстие необходимо, чтобы установить гильзу.
  2. Патрубки, предназначенные для кабеля и водопроводных труб, необходимо вварить в стенки резервуара.
  3. Выкопать котлован таким образом.
  4. Обрезать колонну.
  5. В форме брусьев уложить опоры. Они предназначены для размещения кессона.
  6. Произвести стыковку гильзы резервуара с обсадной трубой по схеме. Отрегулировать конструкцию, после чего ее приварить.
  7. Бруски следует убрать из-под камеры, поместить ее в скважину.
  8. Ввести кабель и трубы в ниппели.

Инструкция по обустройству.

Особенности выбора оборудования

К базовым элементам скважины относятся:

Насос является основным видом оборудования. Для скважины можно использовать как погружной, так и поверхностный тип. Первый вид насоса опускается на глубину скважины более 10 м, а второй – на глубину менее 10 м.

Одним из важных этапов является настройка кессона. Ее выполнять необходимо посредством реле. От правильности работы системы зависит срок службы насоса.

Шаг 1 – подбираем оптимальный тип насоса

Существует 2 типа насоса:

Первый тип предназначен для установки оборудования на поверхности. Размещаются такие насосы в камере. Монтаж и обслуживание кессонов несложны. Можно выделить 2 вида поверхностного насоса:

  • вихревой – необходим, чтобы поднять воду с малой глубины;
  • центробежный – способен откачивать воду с глубины до 10 м.

Такое оборудование продается чаще всего с укомплектованной автоматикой, которая управляет его включением и выключением.

Выбор типа насоса.

Погружные насосы предназначены для погружения в скважину. С их помощью можно добыть воду, которая находится на большой глубине. Такие кессоны комплектуются выключателями. Они страхуют устройство от поломок.

Дорогостоящие насосы оборудованы специальными фильтрами, которые позволяют перекачивать воду с твердыми примесями. Перед покупкой кессона нужно определиться с тем, какого диаметра он должен быть.

Шаг 2 – гидроаккумулятор для скважины

Устройство плавно регулирует давление воды в трубопроводной магистрали. Также оно предназначено для предотвращения гидроударов.

Если механизм присутствует в системе водоснабжения, то насосное оборудование не изнашивается в течение длительного времени.

При изготовлении гидроаккумулятора используются материалы, которые не окисляются, поэтому качество воды не ухудшается. Гидробак работает на сжатом воздухе.

Шаг 3 – оголовок в конструкции скважины

Оголовок является защитным устройством. Монтируется он на торцевой части скважинной трубы. Предназначено устройство для того, чтобы в устье скважины не попадали посторонние предметы и грязь.

Оголовок представляет собой опору, с помощью которой насосное оборудование устанавливается подвесным способом. Изготавливается он из металла или пластмассы. Пластиковый способен выдерживать до 200 кг нагрузки, а металлический – до 500 кг.

Если необходимо оборудовать глубокую скважину, следует применять оголовок из металла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
