Оригинальные приспособления для электродрели

Простейшие заточные приспособления

Прежде чем приступать к самостоятельной заточке сверла (даже с использованием простейших приспособлений), следует хорошо изучить устройство и геометрические параметры его режущей части.

Одним из простейших приспособлений, при помощи которого заточка сверла может быть выполнена достаточно качественно, является зажим, называемый «Стриж». Чтобы заточить сверло при помощи такого зажима, вам потребуется само приспособление и точильный станок, оснащенный надежным подручником.

Схема приспособления

Процесс заточки сверла с применением зажима «Стриж» выглядит следующим образом.

Инструмент фиксируется в зажиме под углом, под которым должны располагаться режущие кромки.
Уперев приспособление к подручнику точильного станка, его вместе с зафиксированным сверлом начинают медленно подводить к рабочей поверхности вращающегося абразивного круга

При этом важно контролировать, чтобы угол, под которым затачивается режущая кромка, оставался всегда постоянным.
Сформировав режущие грани сверла, переходят к обработке его задней поверхности (затыловке), при этом не меняя угла заточки.. Заточка сверла с помощью приспособления-держателя

Заточка сверла с помощью приспособления-держателя

При использовании такого приспособления, предполагающем, что углы выполняемой заточки контролируются визуально, следует обязательно применять шаблон, чтобы проверять правильность осуществления процедуры.

Успешное использование такого приспособления для заточки сверл подразумевает наличие определенных навыков, которые лучше получить, потренировавшись на бракованных инструментах.

Приступая к самостоятельной заточке сверл, какое бы приспособление или оборудование вы ни использовали, следует также познакомиться со специальными таблицами, в которых содержится информация о геометрических параметрах сверл, используемых для обработки различных материалов.

Таблица 1. Углы заточек сверл для различных материалов

Применять такое простейшее устройство для заточки сверл, каким является зажим «Стриж», целесообразно в тех случаях, когда необходимость в выполнении такой процедуры возникает не слишком часто и к качеству сверления не предъявляются слишком высокие требования. В тех же случаях, когда затачивать инструмент приходится достаточно часто, а точность такой процедуры очень важна, лучше использовать специальный точильный станок для сверл, который можно приобрести или изготовить своими руками.

Другие разновидности насадок

Когда нет возможности сделать отверстие в обычном режиме, нужно воспользоваться угловой насадкой для дрели. Рабочая головка такого приспособления может поворачиваться под разным углом относительно оси вращения патрона дрели. Главным недостатком оснастки является повышенный риск выхода со строя сверла. Поэтому самой популярной считается угловая насадка для дрели 90 градусов, которая фиксируется на шейке дрели. Цена изделия составляет в среднем 800 руб.

Для мастеров, которые занимаются изготовлением мебели, очень востребованными являются насадки-фрезы различных видов. Они могут быть затылованными и остроконечными. С их помощью можно сделать пазы разной формы и глубины, обработать отверстия и удалить дефекты. Стоимость оснастки находится в пределах 350-450 руб.

Конструкция зубьев насадок-фрез обеспечивает мягкое врезание в заготовку, и могут многократно перетачиваться

Для перемешивания раствора различной консистенции применяется насадка-миксер для дрели, которая подбирается с учетом плотности раствора. Так для замеса клея, жидких шпаклевок и других текучих смесей применяются спиралевидные приспособления, которые исключают разбрызгивание раствора. Для перемешивания бетона используются насадки с хвостиком в виде шестигранника. Замес смесей при помощи данной насадки будет выполняться быстро и качественно. Однако, чтобы не снизить эффективность работы устройства, следует выдерживать объем смеси для замешивания. Цена насадки составляет 500 руб.

Полезный совет! Выбирая насадку-миксер для дрели, необходимо учитывать мощность инструмента. Увеличение нагрузки может привести к перегоранию обмотки.

Незаменимой в бетонировании является насадка-вибратор для бетона на дрель, цена которой составляет около 900 руб. Она используется для уплотнения бетонной массы при ее укладке, а именно предназначена для удаления пузырьков и прослойки воздуха из свежего бетона. Для насадки требуется дрель мощностью не меньше 1500 Вт.

Для выполнения токарных работ по дереву домашнему мастеру просто не обойтись без насадки на дрель для резки дерева, средняя цена которой составляет 2000 руб. Для перекачивания жидкости можно воспользоваться насадкой-насосом.

Материал изготовления крыльчатки насадки-миксера влияет на то, какие вещества можно ею смешивать

Широкий выбор различных насадок, приспособлений и оснасток делает дрель универсальным инструментом, который незаменим при выполнении ремонтных работ и для других хозяйственных потребностей в бытовых условиях. Это простое и оптимальное решение, которое позволит избежать покупки дорогостоящих специализированных электроинструментов.

Советы по эксплуатации

Выполняя обработку дерева насадками с использованием дрели, исполнителю необходимо придерживаться следующих требований.

Применяемое приспособление должно надежно крепиться в патроне

При наличии любого, даже минимального люфта работу начинать нельзя.
Одним из ключевых условий, учет которых позволяет избежать травм и других неприятностей, является обязательная фиксация обрабатываемой заготовки.
Во время работы желательно держать дрель обеими руками, что особенно актуально для мощного оборудования.
Если исполнитель желает включить реверс, ему нужно дождаться полной остановки используемого инструмента.
Выполняя обработку дерева, особое внимание стоит уделить нажиму. Он должен быть довольно сильным, но не чрезмерным.

Помимо этого, исполнитель не должен испытывать дискомфорт от мелких частиц, заполняющих пространство помещения при проведении работ с деревом. Вдыхать их настоятельно не рекомендуется, что делает оправданным использование респиратора – недорогого и весьма эффективного средства индивидуальной защиты. Также не стоит пренебрегать очками, сводящими на нет вероятность попадания посторонних предметов в глаза. Данный совет особенно актуален в ситуациях, когда обработка выполняется при помощи проволочных щеток.

Об одной из насадок по работе с деревом смотрите в следующем видео.

Дрель представляет собой инструмент, основная функция которого придавать вращательное движение сверлу.

Дрель незаменима при проведении ремонта и строительства любой сложности. И все это, благодаря различным насадкам, адаптерам, приставкам, переходникам и прочим приспособлениям, которые делают дрель по истине универсальным ручным инструментом.

Насадки для дрели – старинный родоначальник сверления

По степени механизации дрели можно разделить на два вида – ручные и электрические. Но, независимо от вида любая из них может быть использована для выполнения таких работ как: высверливание отверстий, размешивание растворов, шлифовки, отрезания и закручивания/выкручивания шурупов. Дрель можно применить в качестве насоса для перекачивания воды и даже для ощипывания кур. Ударная дрель по своим характеристикам в быту может заменить перфоратор.

Вряд ли на рынке можно найти другой инструмент, который бы выполнял столько же функций. Конечно, качество работ, выполненных с использованием приспособлений для дрели несколько отличается от того, который мог бы быть получен при использовании специального инструмента. Но, в частных случаях, в домашнем хозяйстве и быту, этого вполне достаточно.

Что же такое насадка для дрели, какие виды переходников бывают, для чего предназначены и как выбрать нужную – вот об этом наша статья.

Насадка – это дополнительное приспособление, позволяющее расширить функции дрели.

Из множества их видов, мы выберем самые популярные и рассмотрим их подробно.

Другие полезные насадки для дрели

Следующая группа насадок для электродрели призвана помочь ее владельцу при выполнении большого объема однотипной работы.

1.Насадка для установки алюминиевых заклепок.

Их достаточно много различных конструкций, как для одного размера заклепок, так и со сменными втулками для различных диаметров. Такая насадка будет очень полезной, если подобный крепеж приходится делать часто:

И дело здесь не только в автоматизации ручного труда, но и в скорости выполнения данного вида работ.

2. Ленточная насадка для саморезов.

Она еще больше, чем предыдущая, позволяет сэкономить время при устройстве гипсокартонных перегородок или больших объемах крепления других листовых материалов при помощи саморезов.

3. Шлифовальная ленточная насадка.

Такая насадка стоит в разы меньше ручной ленточной шлифовальной машинки, а работу с ней можно выполнить ту же, что практически нивелирует некоторую разницу удобства в работе.

Полезной будет насадка к дрели, позволяющая превратить ее в перфоратор. Мы уже писали о том, что ударной дрели (ссылка на статью), вследствие специфики формирования микроудара, не под силу выполнить работу перфоратора, а тем более получить удар без вращения. Эта же насадка и является ничем иным, как ударным узлом перфоратора, что делает ее одной из самых нужных в хозяйстве для электродрели.

Только для использования ее в полном объеме стоит приобрести и патрон для закрепления соответствующего инструмента.

Насадка угловой секатор будет полезна для перерезания толстых силовых электрокабелей, а также для обрезки довольно толстых веток деревьев.

Если вы захотите сэкономить на покупке электролобзика, а работа для него периодически находится, то соответствующая насадка поможет превратить в него вашу дрель.

Приспособления для адаптации электродрели в ручную циркулярную пилу также могут вам пригодиться в хозяйстве

Не говоря уже о таких маленьких, но полезных насадках, как насадка для заточки сверел малых диаметров, насадка-насос для перекачивания небольших объемов жидкости или насадка для полирования различных поверхностей.

Понятно, что вместо полировальной насадки можно вставить в дрель различные зачистные, шлифовальные и прочие насадки, о которых мы по причине их широкой известности и применяемости в данной статье писать не будем. Равно как и о различных типах и видах сверел и буров, напрямую использующихся для работы с дрелью.

Конечно, существуют и более экзотические насадки для дрели:

для заточки карандашей;

для чистки рыбы;

для ощипывания перьев птиц т.п.

Но наиболее часто используемые насадки для электродрели собраны в коротком видео:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Использование дрели

Ни для кого не секрет, что дрель можно использовать не только как сверло, но и как многофункциональный инструмент. Существует целый набор различных приспособлений, облегчающих труд рабочего.

К примеру:

  • фреза по металлу для дрели позволяет избежать монотонной ручной работы напильником;
  • насадка ножницы на дрель обеспечивает возможность резать металлические листы и элементы;

насадка на дрель для резки металлочерепицы в свою очередь помогает аккуратно резать кровлю из листового металла под любым углом.

Работа с этим комплектом требует некоторой сноровки, но со временем вы поймете преимущества такого способа.

Рассмотрим подробнее каждый вариант.

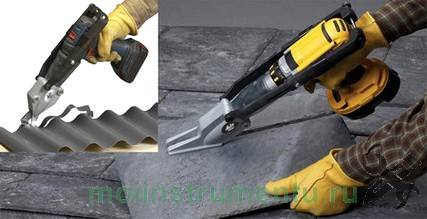

Для резки черепицы

Другое название этой насадки на дрель – сверчок. Набор применяется как для гладких поверхностей, так и для профильных железных листов. Преимущество этой фрезы в возможности создания ровного среза, без заусенцев и неровностей.

Насадку для дрели сверчок удобно использовать для:

  • раскроя тонколистных изделий;
  • вырезания деталей из металлических листов.

Так как ее применение не зависит от пространственного расположения, вы с легкостью распилите горизонтальный, и даже вертикальный лист.

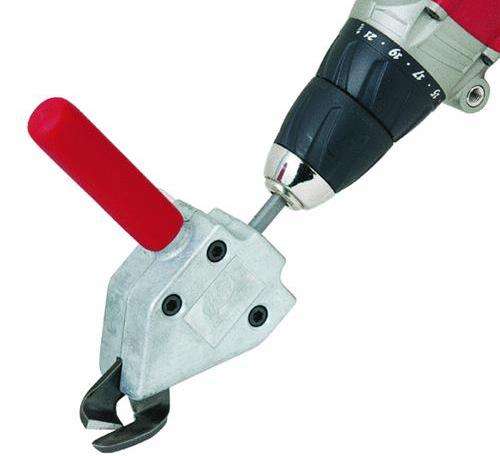

Насадка ножницы

Из всех представленных насадок эта меньше всего похожа на сверло. Она превращает дрель в электрические, а не высечные ножницы. Они работают по принципу прямого реза, рассекая металл острыми кромками при помощи механического усилия. Это более грубый способ для резки металла и пластика. Такие ножницы выполняют только прямой рез, изменить его направление в процессе работы очень трудно.

Этот набор больше подходит для беспроводных инструментов.

Фреза

По-другому эту насадку называют шарошка. Она предназначена для обработки деревянных и металлических изделий:

  • шарошка заменяет собой напильник;
  • значительно ускоряет процесс шлифовки;
  • устраняет дефекты.

В один набор могут входить шарошки разной формы, таким образом, для каждой конкретной ситуации можно подобрать самую подходящую насадку. Некоторые из них внешне практически не отличаются от сверла.

Стойка для заточки сверл: особенности конструкции

Стойки, как и другие устройства для заточки сверлильного инструмента, могут быть промышленного или бытового типа. Промышленные отличаются большими размерами, расширенным функционалом, позволяющим обрабатывать сверла различными способами. Бытовые гораздо компактнее, но имеют меньшее количество опций.

Стойки для заточки сверл бывают как промышленные, так и бытовые

Обычно стойки идут в комплекте с точильными станками. Крепятся они на станину при помощи болтов и гаек. Сверло, подлежащее заточке, фиксируется в зажимном устройстве стойки.

Основными элементами конструкции являются:

  • основание;
  • стержень, непосредственно к которому посредством мобильных и стационарных зажимных устройств крепится сверло;
  • упор;
  • каретка и винт регулировки подачи;
  • зажимные винты и гайки.

По аналогии с фабричным вариантом стоек умельцы пытаются подобное приспособление для заточки сверл сделать своими руками

В таких случаях особое внимание следует обращать на два узла конструкции и их функционирование:

  • положение сверл устанавливается при помощи оси и винта регулировки;
  • необходимый угол создается соответствующим наклонным положением основания.

Стойки продаются самостоятельно или в комплекте с точильными станками

Наиболее сложным моментом при самостоятельной сборке устройства является обеспечение точности обработки. В изготовленных на производстве стойках эти функции выполняет специальная шкала, составляющая часть конструкции. В самодельных конструкциях наиболее надежным будет применение шаблонов.

Заточное приспособление

Можно ограничиться и простейшей «полочкой», но тогда не удастся выдержать требуемый угол. Такая работа требует большого практического опыта.

Приспособление можно и приобрести, хотя в продаже оно встречается довольно редко.

Оптимальный вариант – изготовить своими руками. Например, вот такие:

Сверлильный станок из ручной дрели

Чтобы старая дрель не залеживалась в гараже на полке, предлагается изготовить из нее ручной сверлильный станок. Достоинство такого инструмента в том, что всегда можно аккуратно проделать отверстие в дереве, стекле, пластике, металле и даже керамической плитке, используя при этом соответствующие виды сверл. Принцип изготовления простой, и заключается в том, что сначала нужно изготовить станину с подвижной рамкой, на которую будет установлен ручной инструмент.

  1. Для изготовления понадобится доска, металлические уголки и цилиндрические направляющие, например, шпильки, на которых нужно сточить резьбу. Длина шпилек влияет на величину перемещения инструмента
  2. Сначала изготавливается основание, к которому крепятся шпильки, расположенные прямолинейно с одной стороны деревянной станины
  3. Под шпильки в уголках просверливаются отверстия
  4. Эти уголки отверстиями надеваются на шпильки
  5. К уголкам крепится деревянная доска соответствующего размера, которая будет служить основанием для закрепления инструмента
  6. Устанавливается и закрепляется дрель к подвижной части
  7. Для плавного перемещения станины изготавливается фиксатор, который воздействует на шпильку, тем самым ограничивая движение подвижной станины

Конструкция устройства может быть разной, и все зависит от собственной смекалки, однако принцип создания такого изобретения своими руками показан на фото ниже.

Приспособления в виде станка

Очень популярны насадки для дрели, позволяющие использовать устройство в качестве токарного станка по дереву. Подобное оборудование зафиксировано на рабочем столе, и электродрель функционирует как его электроприводной механизм. Для конструкции сверла в случае установки этой консоли применяется особая опора и система крепления.

Мультипозиционный держатель для дрели доступен в различных версиях дизайна с разными комплектом разрезающих приборов и устройств, дающими возможность легко и просто осуществить мечту многочисленных домашних мастеров — иметь в собственном распоряжении токарный станок. Безусловно, токарный механизм, приводимый в действие обыкновенной электрической дрелью, не может выдержать сравнение со специальным оборудованием. В случае если применять такой прибор в активном порядке, электрическая дрель не выдерживает существенных и долговременных нагрузок и, как итог, вскоре не включится.

Подобные приспособы для дрели могут применяться:

  • для заточки ножей и круговых пил;
  • для возобновления геометрических характеристик свёрл, токарных мельниц, бит и ножей.

Работа с древесиной

Дрелью можно пользоваться не только для сверления и как миксером, стоит к ней присоединить специальное приспособление — она превращается в оригинальный станок или лобзик по дереву.

Токарный станок

Какой домашний мастер не мечтает о собственном деревообрабатывающем мини-станке, но такие устройства стоят очень дорого. Выход есть — это уникальные приставки к ручной дрели, которые имеют разную конструкцию и соответствующий инструмент для работы. Эти приспособления не годятся для серийного изготовления резных балясин и ножек журнальных столиков, но использовать их на даче или загородном доме будет целесообразно.

Конструкция токарной приставки для дрели весьма простая и компактная, работать сможет любой пользователь — нужно только желание и неторопливость действий.

Лобзик

Трудно поверить, что из электрической дрели можно сделать лобзик, по своей конструкции это довольно разные инструменты, но в мире ничего нет невозможного. Нашелся конструктор, который изобрел насадку, преобразующую вращение дрели в возвратно-поступательные движения пилы по дереву. Теперь можно с помощью дрели резать доски различной толщины, а любителям филигранной работы по дереву — вырезать с помощью лобзика уникальные узоры из многослойной фанеры.

Насадка на дрель для ощипывания птицы

Ощипывание птицы является весьма трудоемким процессом, особенно, когда необходимо обработать несколько тушек. Поэтому многие фермеры постоянно находились в поисках новых решений не только для облегчения труда, но и для сокращения общего времени. Для этой цели была специально разработана перосъемная насадка на дрель, которая в считанные минуты удаляет перья с птицы. Она схожа с ершиком для мытья посуды, только щетинами здесь выступают силиконовые пальцы, которые при вращении вала вырывают из тушки перья. Птицу при этом подносят разными сторонами.

Насадка на дрель для ощипывания птицы, купить которую можно в среднем за 1500 руб.  обрабатывает тушки птицы всего за 2-3 мин, не оставляя ни единого перышка. В результате получается гладкая неповрежденная кожа. Приспособление эффективно не только для обработки кур, но и дает хороший результат при ощипывании гусей. Насадкой на дрель можно пользоваться не только для свежей, но и для замороженной птицы.

Перощипательная насадка на дрель представляет собой металлическую, отцентрированную на станке трубку-барабан

Главными преимуществами перосъемной насадки на дрель, купить которую можно в любом специализированном магазине, является быстрота, простота и мобильность использования, что не требует определенных навыков и дополнительной обработки тушки перед ощипыванием. Существенным недостатком устройства является то, что после данного механического процесса остаются повреждения на тушке, что ухудшает ее внешний вид. Поэтому в случае предназначения птицы для продажи, ощипать ее следует ручным способом.

Упоры

Этот вид приспособлений наиболее широко представлен и имеет много интерпретаций.

Ограничитель сверления. На вспомогательной рукоятке для электрической дрели есть металлический стержень с метрическими делениями — это и есть ограничитель, который упирается в стену или заготовку и не дает сверлу проникать большую глубину.
Выдержка параллели. Эта приспособа более совершенна — она может контролировать глубину будущего отверстия и правильное расположение инструмента, используется для перпендикулярного сверления при строительстве. Есть модели, где одновременно осуществляется удаление пыли с помощью подключенного пылесоса. Приставка может быть выполнена в слиянии с дополнительной рукояткой, которую устанавливают на ударные дрели, предназначенные для длительного использования в строительстве.

Немного о разных насадках и приспособлениях на дрель

Далеко не все владельцы электродрелей знают, что этот инструмент существует не только для сверления отверстий. Если к нему приобрести всевозможные насадки, подставки и прочую оснастку, то он сможет выполнять функции различных станков:

  • токарного,
  • фрезерного.

Кроме того, дрель может стать насосом, пилой и т. д.

С полным комплектом всяких приспособлений дрель становится высокоэффективным, многофункциональным инструментом, которым может пользоваться практически кто угодно, независимо от имеющихся навыков.

Электродрель, разумеется, не исключает существование профессионального инструмента, но в быту становится просто незаменимым помощником домашнего мастера.

Обработка металла с помощью дрели

Использование дрели в качестве примитивного фрезера давно практикуется слесарями любителями. Еще с советских времен в хозяйственных магазинах продавались шарошки и зенковки для расточки отверстий и первичной обработки металлов.

Шарошкой установленной на инструмент, можно растачивать отверстия

Шарошка – это фактически обдирочная фреза, по своей сути – механизированный напильник. А вот зенковка имеет все признаки фрезы настоящей.

Специальной зенковкой восстанавливают седла клапанов

Зенковки (или зенкеры) позволяют выполнять не только грубую обработку отверстий, но и сформировать углубление заданной формы. Можно использовать в дрели и стандартные фрезы, но при этом учитывайте некоторые особенности:

  1. Дрель имеет более низкие обороты в сравнении с фрезером, поэтому качество реза существенно хуже.
  2. Подшипники вала рассчитаны на другой вектор нагрузки – продольный.

Поперечные усилия при фрезеровке металла могут быстро вывести редуктор из строя. Поэтому давление на обрабатываемую заготовку должно быть умеренным, а это увеличивает время обработки.

Электромотор дрели не рассчитан на продолжительную работу, после нескольких проходов фрезы, необходимо дать отдых электроинструменту. Большинство современных электроинструментов имеют пластиковый корпус редуктора.

При повышенных боковых нагрузках он деформируется. Кроме того, что корпус может просто сломаться – перекос якоря в статоре приводит к повышенному механическому износу двигателя.

Цанговый патрон электродрели, при боковых нагрузках на фрезу может отдать крепление, и тогда можно либо испортить заготовку, или выпавшая фрезерная насадка причинит травму. И самое главное – безопасность.

Отсутствие так называемого «башмака», или упорной пластины, как на штатном фрезере – делают работу опасной. При работе с концевыми или торцевыми фрезами, контролировать инструмент усилием рук еще можно. А вот дисковые фрезы будут просто вырывать дрель из рук.

Отсюда вывод: Работать дрелью в качестве фрезера по металлу можно, но с соблюдением ряда правил и предосторожностей

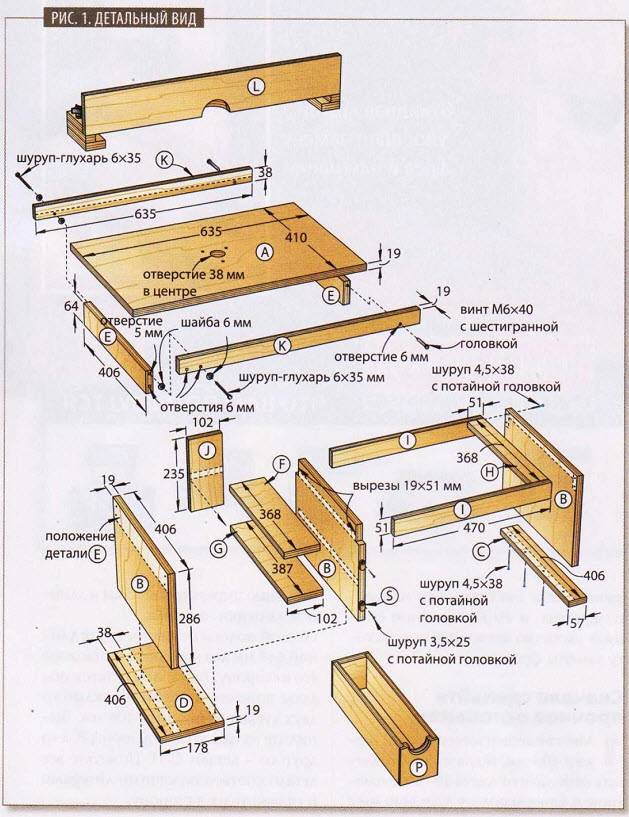

Схема прибора фрезеровального стола


Приспособления для электроинструментов случаются разные, но иногда они имеют габаритные масштабы, как в случае с фрезеровальными станками и пилами.

Рекомендовано подобрать усовершенствованный стол, который будет содержать все без исключения нужное для комфортной и не опасной работы. Самым обычным видом считается фрезерный стол, произведенный в виде большой дощечки, имеющей проем для фрезера и дощечки-направляющей. Масштабы рабочей столешницы могут быть разными, все без исключения находится в зависимости от того, какие непосредственно работы станут осуществляться. Наиболее идеальный вид – это столик с ножками требуемой высоты. А рабочая и направляющая дощечки производятся из листа ДСП. При этом на поверхности могут быть учтены тиски, струбцины. Ножки для стола правильнее в целом делать сменными, предусматривать резервный комплект.

Как изготовить станок для заточки спиральных сверл

В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.

  • Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
  • Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
  • Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
  • Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

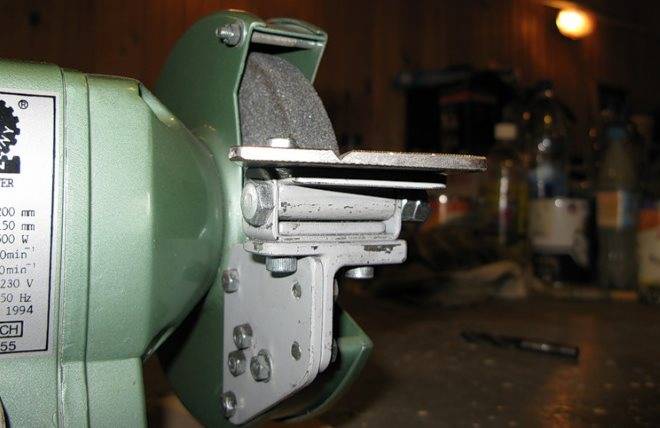

Приспособление для заточки сверл в сборе

При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже. В качестве оборудования и инструментов, при помощи которых такие комплектующие будут дорабатываться перед сборкой приспособления, можно использовать обычную болгарку и сварочный аппарат.

Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.

Детали приспособления

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:

  • опорная пластина – 4 мм;
  • направляющая пластина для сверла – 5 мм;
  • остальные элементы конструкции – 3 мм.

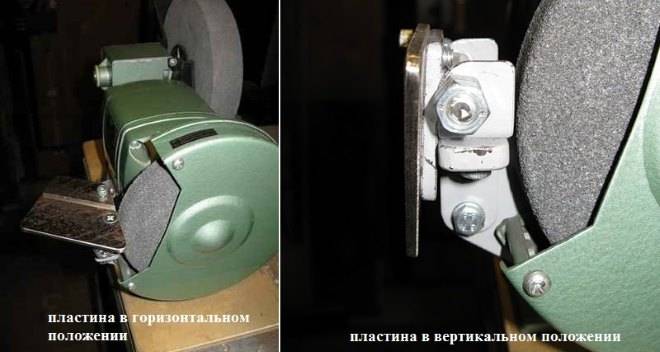

Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.

Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.

Направляющий паз пластины

Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

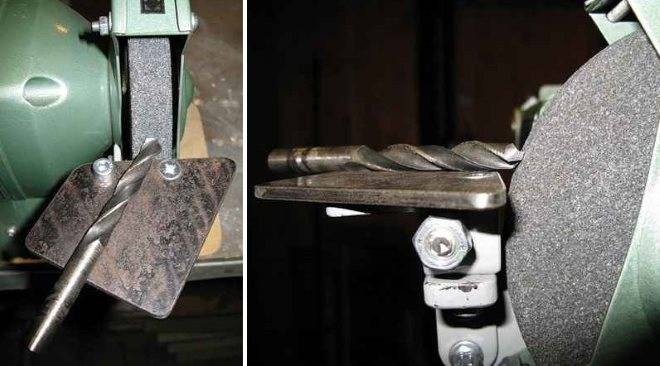

Установка сверла в направляющий паз пластины

Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

  • Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
  • После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.

Как резать профилированный листовой материал насадкой

Для соединения насадки с электроинструментом, в конструкции приставки имеются специальные выступы — хвостовики. Как правило, хвостовики имеют шестигранную форму, и зажимаются в цанговом патроне электроинструмента. После закрепления хвостовика в патроне электроинструмента, можно приступать к работе

При выполнении работ немаловажно соблюдать такие рекомендации:

  1. Если работы выполняются впервые, то сначала рекомендуется потренироваться на остатках листовых материалов
  2. Работы проводятся, удерживая инструмент двумя руками. Это надо не только с целью соблюдения техники безопасности, но и для того, чтобы рез получился ровным и аккуратным. Если работы выполнять, удерживая только дрель или шуруповерт, то приставка будет сильно вибрировать, и поэтому получить ровный рез не получится. Исключение составляют приставки марки Turboshear
  3. Работы лучше выполнять внизу (не на крыше) с точки зрения соблюдения техники безопасности, хотя в исключительных случаях допускается использование инструмента наверху
  4. Чтобы получить максимально-качественный рез, нужно работы проводить с помощником. Один человек удерживает разрезаемый лист, а второй выполняет непосредственную работу по раскрою материала
  5. Перед началом работ нужно маркером или карандашом сделать разметку, по которой выполняется резка тонколистового материала

Чтобы вырезы были аккуратными, ровными и без дефектов, необходимо научиться правильно работать инструментом. Для этого понадобится практика.

Подводя итог, нужно отметить, что покупать насадку для резки листового материала рекомендуется специалистам, которые занимаются перекрытием домов, а также прочих построек, используя для этого стальной листовой материал. Если запланировали самостоятельно перекрыть сарай или другую пристройку, то воспользовавшись приставкой на дрель для резки металла, удастся выполнить работы с высокой точностью и аккуратностью.

https://youtube.com/watch?v=9KnFZUvVjwk%3F

Насадки для резки металла

Именно эти насадки на электродрель позволяют превращать ее в инструмент с уникальными возможностями, порой превосходящими некоторые специальные, предназначенные для этих целей.

Часть из них просто механизирует устройства, напоминающие обычные ручные ножницы для резки тонкого листового металла.

И приемы работы с ними мало чем отличаются от приемов работы с аналогичным ручным инструментом. А некоторые основаны на совсем других принципах, как например насадка роликовые ножницы.

Еще более интересна насадка, именуемая «Сверчок», которая при резке металла как бы вырубывает его часть в месте реза.

Конструктивно такие насадки могут отличаться друг от друга, а объединяет их принцип работы. К главным недостаткам следует отнести достаточно большую ширину реза, но это компенсируется возможностью вырезать самые замысловатые формы в довольно толстом металле.

К общему достоинству данных насадок следует отнести их бережное отношение к полимерным покрытиям металла, которое при работе с ними не повреждается, в отличие от резки при помощи угловой шлифмашинки или циркулярных пил с дисками для металла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
