Как отремонтировать циркулярку своими руками

Ремонт приводной передачи и шпинделя

  • Очистка редуктора.
  • Снятие редуктора.
  • Смазка редуктора.

Снятие редуктора (см.фото выше). Выключите и отключите пилу. Снимите диск и нижний щиток

Открутите редуктор, осторожно вытяните ось и снимите его с верхнего защитного барьера

Очистка редуктора (см.фото выше). Надев резиновые перчатки, протрите старую смазку с редуктора и корпуса чистой тканью. Прочищайте каждый компонент небольшой кистью, смоченной в растворителе, стараясь не попасть внутрь корпуса двигателя. В случае повреждения приводной передачи или шпинделя замените весь редуктор на точный дубликат.

Смазка редуктора (см.фото выше). Наполовину заполните корпус редуктора чистой белой смазкой или смазкой, указанной производителем. Установите редуктор обратно в корпус редуктора и поверните вал, чтобы убедиться, что приводная передача взаимодействует с червячной передачей. Установите редуктор на место.

Меры безопасности

Прежде чем начинать работать с электрической пилой, следует удостовериться в отсутствии посторонних твердых предметов: наличие жестких элементов может повредить инструмент. Возбраняется устранять дефект на грунте, частицы которого могут закупорить канавки, по которым масло поступает в работающие узлы. Отсутствие регулярной смазки «убьет» инструмент за очень короткое время. Внимательно следует контролировать клин инструмента: перегрев металла ведет к потере ТТХ, а значит, резко снижается продолжительность срока службы инструмента. Определить, что пиле требуется заточка, очень просто: если стружка «выходит» слишком мелкая и на ней присутствует налет темного колера, то это говорит о том, что пила «тупит».

Объяснение этому явлению простое: пила не может срезать материал и крошит его, поэтому появляются мелкие фрагменты. На пильной части должны отсутствовать радиусы, то есть фрагменты с выдранными участками. Формы зубов и рабочей режущей кромки должны быть неизменными.

Прежде чем начинать ремонтные работы, важно сделать профилактический осмотр и правильную диагностику инструмента. Сложность ремонта прямо зависит от тяжести поломки

Нередко бывает так, что самостоятельно «решить вопрос» невозможно. Есть поломки, где требуется использовать специальное оборудование. При таких обстоятельствах инструмент надо отдавать в специализированный сервисный центр, который имеет соответствующие допуски и сертификаты на ремонт такой техники.

В следующем видео вас ждет ремонт редуктора цепной электропилы.

Разборка инструмента

Практически все неисправности электрических дисковых пил невозможно устранить, не разобрав аппарат частично или полностью. Полная разборка ручной электрической пилы на примере агрегата Интерскол выполняется в следующем порядке.

  1. Выкрутите регулировочные винты угла и глубины, закрепленные на подошве аппарата.
  2. Нажмите кнопку стопора вала редуктора и с помощью шестигранного ключа открутите болт, удерживающий пильный диск.
  3. Отодвинув нижний защитный кожух в сторону, снимите циркулярный диск.
  4. Чтобы снять опорную подошву, сначала открутите крепеж на ее нижней стороне.
  5. Далее, необходимо с помощью двух отверток извлечь кольцо Зигера, стопорящее шток, на котором поворачивается подошва, для изменения угла.
  6. Вставьте отвертку в щель между корпусом щитка и подошвой, после чего отодвиньте ее и снимите.

  7. На следующем этапе выкрутите все крепежные винты, расположенные на верхнем кожухе агрегата.
  8. Также открутите винты, удерживающие подвижный кожух пилы.
  9. Отсоедините оба защитных кожуха от электропилы.
  10. С помощью рожкового ключа открутите болт, удерживающий расклинивающий нож, и снимите его.
  11. Выкрутите шток, удерживающий подвижный механизм кожуха, и отсоедините все его элементы.
  12. Далее, следует отсоединить редуктор агрегата, выкрутив 2 винта.
  13. Когда механическая часть аппарата разобрана, можно приступить к разборке электрической части устройства. Открутите крепеж, удерживающий крышку двигателя, и снимите ее.
  14. Сняв крышку, вы увидите две электрические щетки. Если их требуется полностью отсоединить от двигателя, то рекомендуется с помощью маркера наметить одну из них, а также то место, откуда она была снята.
  15. Далее, следует выкрутить винты, с помощью которых корпус двигателя крепится к корпусу редуктора.
  16. Выкрутив крепеж, разъедините оба узла.
  17. В отсоединенной части корпуса двигателя вы увидите катушку статора.
  18. Далее, следует выкрутить весь крепеж из рукоятки агрегата. Но перед ее разъединением нужно снять резиновую накладку, поддев ее отверткой.
  19. Сняв одну половинку рукоятки, вы увидите модуль плавного пуска двигателя и пусковую кнопку.

На этом полная разборка дисковой пилы заканчивается.

Принцип работы циркулярной ручной пилы

Инструмент используют для ровного распиливания поверхностей, продольно или поперечно. Дуговой распил с циркулярной ручной пилой невозможен. Принцип действия такого агрегата прост:

  1. От вала электродвигателя крутящий момент передается режущему диску.
  2. Распиловочный диск вращается вокруг своей оси с большой скоростью, от чего с легкостью разрезает нужную поверхность.

В зависимости от глубины резки, инструмент подразделяют на несколько категорий:

  1. Циркулярные ручные мини пилы способны разрезать материал толщиной до 46 мм.
  2. Средний инструмент справляется с поверхностью до 55 мм.
  3. Большой технике под силу разрезать заготовки толщиной около 70 мм.
  4. Профессиональное оборудование распиливает изделия порядка 140 мм толщиной.

Наклон зуба

Определяется отклонением от радиуса диска поверхности режущей кромки. При отклонении к тыльной стороне зуба наклон именуется отрицательным, при оборотной стороне наклона – положительным. Для продольного пиления целесообразнее использовать зуб с положительным наклоном, потому что в течении обработки происходит типичный захват материала, наезд диска на деталь, что содействует более резвому резу заготовки в результате. Наклон зуба подразделяют:

  • стандартный наклон – угол меняется от 5° до 15°;
  • положительный, брутальный наклон составляет 15-20°;
  • обыденный, отрицательный угол лежит в спектре от 0° до.5°.

Виды циркулярной ручной пилы

На полках строительных магазинов представлен большой выбор циркулярных пил. Все разнообразие можно разделить на:

  1. Ручной инструмент, который мастер передвигает самостоятельно.
  2. Стационарную пилу на специальном столе, предназначенную для размещения в рабочих цехах и мастерских.

Циркулярная ручная пила делится по классам мощности на:

  1. Бытовые приборы, мощностью до 2,2 кВт.
  2. Полупрофессиональные модели, которые мощнее бытовых. Отличаются большим функционалом.
  3. Профессиональные агрегаты, отличающиеся повышенной мощностью и функциональностью. Применяются на производствах.

Еще одним отличием является способ передачи крутящего момента, так, выделяют:

  1. Электрические модели, подключаемые к стандартной сети электропитания.
  2. Аккумуляторная ручная циркулярная пила удобна там, где не нужна поблизости розетка.
  3. В прошлое уходят модели с ручным приводом, который в настоящий момент практически не используется.

Ремонт циркулярной пилы Интерскол ДП 190/1600М. часть 2. Обустройство столярки.

Продолжение эпопеи с ремонтом ручной циркуляркой Интерскол

Однако иногда пила и вовсе не работает. Ни звуков, ни запаха — не включается. Как ни парадоксально, этот случай самый оптимистичный, так как причина данной неработоспособности может заключаться в банальном нарушении целостности сетевого шнура или обрыве его контактов. Поэтому первым делом проверяем питающие провода на обрыв.

Схема проверки работоспособности циркулярной пилы.

Если со шнуром все в порядке, спешить разбирать прибор все же не стоит. Перед этим лучше проверить контактные щетки. Это элементы так называемого скользящего контакта, которые предназначены для питания током подвижных вращающихся элементов электрических приборов. Они представляют собой несколько небольших брусочков из специального токопроводящего материала (угля или графита), упирающихся прямо в коллектор (роторная часть электродвигателя).

Вследствие постоянного вращения коллектора щетки сильно изнашиваются, стираясь о движущиеся поверхности. Спустя некоторое время эксплуатации они стачиваются до того, что могут попросту «зависнуть» над контактными площадками, не доставая до них. Помимо этого, иногда происходит нарушение контакта в месте соединения щеток с клеммами статора. Все это следует регулярно проверять и исправлять, для чего в большинстве инструментов предусмотрены специальный кожух или крышка с легко откручивающимися болтами.

Как заточить цепь самостоятельно

Работа правильно заточенным инструментом дает возможность значительно продлить его ресурс. Вне зависимости от типа цепи заточка является основной операцией, позволяющей поддерживать цепь в исправном состоянии.

Оптимально использовать станочную заточку цепи. Но если нет возможности использовать электрический станок, то можно использовать и ручной метод заточки при помощи специального напильника и направляющего кондуктора.

Цепь надевается на шину и закрепляется в пиле. После этого делается натяжка цепи. После того как она будет натянута делается заточка:

  • Под углом 90 градусов к шине в горизонтальной плоскости устанавливается кондуктор с напильником в вырез режущего зуба.
  • После этого делается наклон в вертикальной плоскости так, чтобы напильник повторял направление предыдущей заточки.
  • 2-3 движениями с усилием делается снятие металла.
  • Кондуктор снимается и переставляется на следующий зуб с этой стороны заточки.
  • Закончив наводку кромки с одной стороны, напильник и кондуктор переставляется на другую сторону, и процесс повторяется.

Как видно, процесс ремонта цепной электропилы не представляет большой проблемы и вполне под силу даже тем, кто никогда не занимался ремонтом электроинструмента. Другое дело, что прежде чем начать разборку необходимо внимательно изучить устройство инструмента и представить себе все операции, которые будет необходимо выполнить при ремонте.

Войти

Уже зарегистрированы? Войдите здесь.

  • Войти через Microsoft
  • Войти через Facebook
  • Войти через Twitter
  • Войти через LinkedIn
  • Войти через Вконтакте

Похожие публикации

Жестокий конструктор, с очень дерьмовым двигателем. Быволой спарки тут и не пахнет.

Даже если предположить что пила доживёт до замены щёток, поменять их будет не просто. Нужно будет полностью разобрать пилу и вытащить двигатель, чтобы открутить второй саморез на бункере.

Попал ко мне недавно такой станочек, довольно неплохо сделан. Но суть не в этом. Принесли его с интересной проблемой, при запуске происходит странное «мычание» буквально секунду, потом всё работает нормально. При разборке никаких неисправностей обнаружено не было, подшипники в идеале, более того если запускать пилу без диска, никакого мычание нет. С диском же, при запуске, происходит секундное мычание. Кто сталкивался с подобной проблемой? Подобное видео на другой макитовской пиле нашёл на ютубе.

Читать также: Проходная фреза по металлу

Нашёл ещё видео как человек по гарантии ремонтировал тормоз у этой пилы. Ну там всё как всегда в духе гарантийщиков. Поменяли пол пилы, в итоге оказалось что проблема в роторе. обмотки там у него сгорели. помеяли и всё заработало.

Вроде и пила неплохая. удобно всё и аккуратно. но китайцы сделали говённый двигатель.

В принципе пила можно сказать клон макитовской 2414NB

Якорёк правда уже мотнул кто-то, но вот косяк при сборке не устранили, в итоге подохло всё практически не работая. Болтанка статора как всегда вылазит «боком». Почему-то многие сборщики на это не обращают совсем внимания.

Как производят ремонт циркулярных пил?

Вследствие активного использования техника нередко нуждается в ремонте. Но ремонт циркулярных пил возможно потребуется даже при умеренной рабочей нагрузке. В процессе эксплуатации и обслуживания дисковых пил, в обихоте именуемых циркулярками, следует учесть некие аспекты их функционирования, уметь диагностировать и по способности устранять проблемы.

Устройство циркулярной пилы.

Если пила растеряла мощность, стала заедать и останавливаться, это конкретные симптомы ее выхода из строя. К дополнительным признакам, указывающим на неисправность устройства, относятся перегрев мотора, трудности при запуске, появление дыма иначе говоря аромата гари, искрения снутри. В многочисленных этих случаях инструмент бывает немедля выведен из эксплуатации и выслан на диагностику. Задавшись целью ремонта циркулярной пилы обычно обращаются за услугами мастеров, но есть методы совладать с поломкой без помощи других.

Принцип работы циркулярной ручной пилы

Инструмент используют для ровного распиливания поверхностей, продольно или поперечно. Дуговой распил с циркулярной ручной пилой невозможен. Принцип действия такого агрегата прост:

  1. От вала электродвигателя крутящий момент передается режущему диску.
  2. Распиловочный диск вращается вокруг своей оси с большой скоростью, от чего с легкостью разрезает нужную поверхность.

В зависимости от глубины резки, инструмент подразделяют на несколько категорий:

  1. Циркулярные ручные мини пилы способны разрезать материал толщиной до 46 мм.
  2. Средний инструмент справляется с поверхностью до 55 мм.
  3. Большой технике под силу разрезать заготовки толщиной около 70 мм.
  4. Профессиональное оборудование распиливает изделия порядка 140 мм толщиной.

Электропилы Makita (Макита)

Makita UC3530A в нашем магазине: https://www.klondayk.com.ua/ru/products/details/elektropila_makita_uc3530a/index.html

Универсальная электропила Makita UC 3530 A пригодится на приусадебном, садовом или строительном участке. Данная модель отличается высокой производительностью, надежностью и долговечностью, и в дополнение ко всему весьма комфортен в работе. Электропила оснащена быстродействующим устройством натяжки цепи и снятия шины без применения ключей, что не только позволяет повысить производительность в работе, но и избавляет от необходимости постоянно носится с дополнительными ключами.

Управление электрической пилой Makita UC 3530 A производится посредством удобных и понятных кнопок и рычагов. Благодаря конструктивным особенностям данная модель проста в обслуживании. Использование герметизированных шарикоподшипников и особой системы смазки редуктора обеспечивают продолжительную эксплуатацию электропилы без специализированного техобслуживания.

С целью повышения безопасности пилы разработчики предусмотрели в данной модели инерционный тормоз цепи, защищающий пользователя от случайного травматизма в результате «обратного удара». Эта система обеспечивает остановку цепи в доли секунды – еще до того как «отброшенный» инструмент может «настичь» пользователя и стать причиной травмы. Для защиты сети от перегрузок и для предупреждения преждевременного износа механизма в пиле Makita UC3530A имеется встроенная электронная система ограничения пускового тока.

Электропила Makita UC 3530 A оснащена мощным двигателем с продольным расположением, обеспечивающими высокую скорость пиления 13,3м/с. Благодаря продольному расположению мотора инструмент компактен и прекрасно сбалансирован. Удобные обрезиненные рукоятки обеспечивают максимальный контроль над пилой в процессе работы. Пила оснащена системой автоматической смазки цепи (емкость встроенного бака для масла – 0,14 л.), продлевающей срок службы пильной гарнитуры и инструмента в целом. Визуальный контроль над уровнем смазочного материала осуществляется через прозрачное смотровое окошко.

Подписывайтесь, оставляйте комментарий, ставьте лайки.

Полезное

Предназначение

Зависимо от вида диска конечно обрабатываться:

  • древесная порода разных пород;
  • изделия из древесной породы – листы ДСП, ОСП, фанера, ламинированное покрытие и другие подобные материалы;
  • полимерные вещества и изделия там, к примеру, органическое стекло, полистирол;
  • природный каменный материал, к примеру, мрамор;
  • мягенькие металлы – дюралевые, медные сплавы;
  • изделия основываясь на стальных сплавов – трубы, листы профлиста и т. п.

Режущий инструмент имеет определённые свойства, характеристики, размеры, предназначение, характеристики материала, из которого его изготавливают.

Возврат циркулярной пилы ненадлежащего качества (бракованной)

Товаром не надлежащего качества, или бракованным считается тот, у которого имеются отклонения от нормального.

  • Имеются отклонения во внешнем виде от нормального, либо не полная комплектация;
  • Имеются недостатки, из-за которого циркулярная пила не способна удовлетворить предполагаемые потребности покупателя;
  • Имеются недостатки, препятствующие выполнению прямого функционального назначения товара;
  • Характеристики отличаются от заявленных в сопроводительной документации;
  • Параметры не соответствуют ГОСТ или ТУ, согласно которых велось производство товаров.

Основания для возврата

Брак бывает разных видов.

ВидОписание
ОбычныйКачество изделия не соответствует нормам, которые установлены для него
СущественныйДефекты сложно убрать, для этого могут потребоваться высокие затраты времени и денежных средств
ЯвныйБрак этого вида обнаруживается при выполнении обычного осмотра. Также его выявляют на стадии технического контроля
СкрытыйДанный вид брака обнаруживается во время эксплуатации товара или при длительном хранении

Любой из вышеприведенных видов брака позволяет вернуть циркулярную пилу в магазин или другую торговую точку.

При этом отсутствует возможность вернуть товар в следующих случаях:

  1. Если брак возник из-за действий покупателя;
  2. Если покупатель был заранее проинформирован о имеющихся недостатках;
  3. Если срок действия гарантии закончен.

Гарантийный срок – это период, в течение которого производитель или продавец предоставляют покупателю право на возврат некачественного товара. Он устанавливается на каждую вещь отдельно, в зависимости от характеристик того или иного товара и требований законодательства.

В гарантийный срок входит:

  • гарантия от производителя – которая устанавливается производителем в соответствии с законодательством (например, в ГОСТ);
  • гарантия от точки продажи – которая должна быть не меньше срока, который указал производитель.

Покупатель может вернуть товар в течение двух лет после покупки, даже если гарантийный срок закончен. Однако для этого необходимы серьезные основания. И процедура возврата в таком случае будет сложной.

Права покупателя

Если циркулярная пила будет ненадлежащего качества, то есть будут выявлены нарушения, дефекты, то согласно статьи 18 Закона «О защите прав потребителей» покупатель имеет право на ряд требований.

Покупатель имеет право на:

  • На возврат и получения денег;
  • На обмен товара на новый с теми же заявленными характеристиками;
  • На проведение ремонта на бесплатной основе;
  • На обмен на товар с другими характеристиками с оплатой разницы в цене
  • По согласованию сторон на снижение цены на товар равным величине найденного брака.

Важно учитывать, что выбор одного из вышеперечисленного пункта должен осуществлять покупатель, но никак не продавец

Порядок действий

Если после покупки будет выявлен брак циркулярной пилы, то первое, что должен сделать покупатель – это обратиться к продавцу. На начальном этапе стоит попробовать договориться с ним устно, если же ничего не выйдет, то необходимо перейти к серьезным действиям.

Устройство и принцип работы дисковой пилы

Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, а также размещением рукоятки. Но в целом, обе модели схожи по внутреннему устройству, принципу работы и не отличаются сложностью конструкции. На следующем рисунке показано устройство ручной циркулярной пилы.

Читать также: Плотность стали aisi 430

В состав агрегата входят следующие основные элементы.

  1. Верхний защитный кожух, имеющий отверстие для выброса опилок.
  2. Корпус, в котором размещен электродвигатель и кнопка пуска. Некоторые модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе размещается и аккумуляторный блок.
  3. Нижний (подвижный) защитный кожух, который автоматически закрывает режущий элемент после выхода его из заготовки.
  4. Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
  5. Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
  6. Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
  7. Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
  8. Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.

Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.

Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.

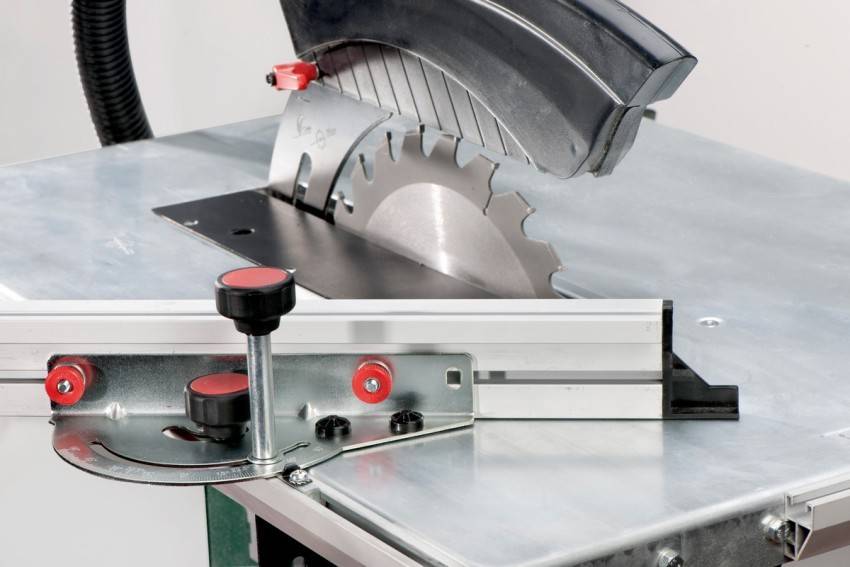

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

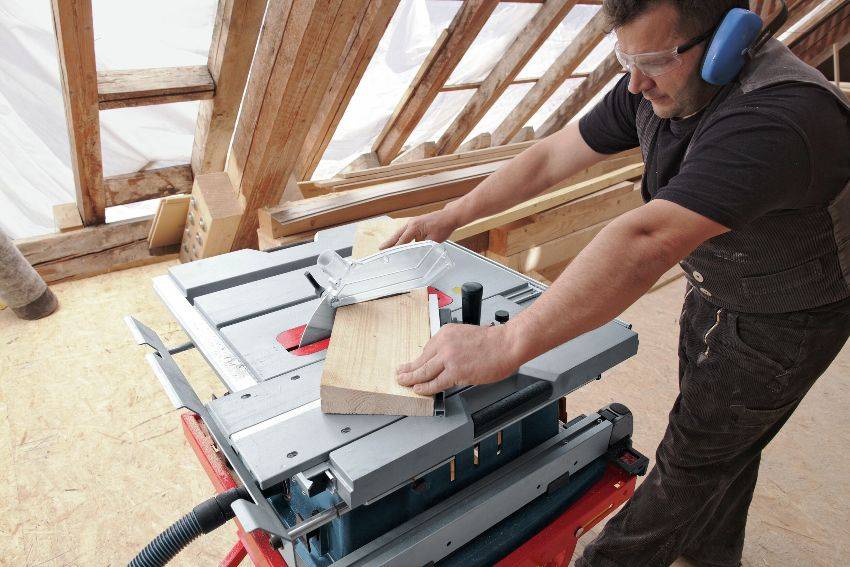

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

  • набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
  • составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

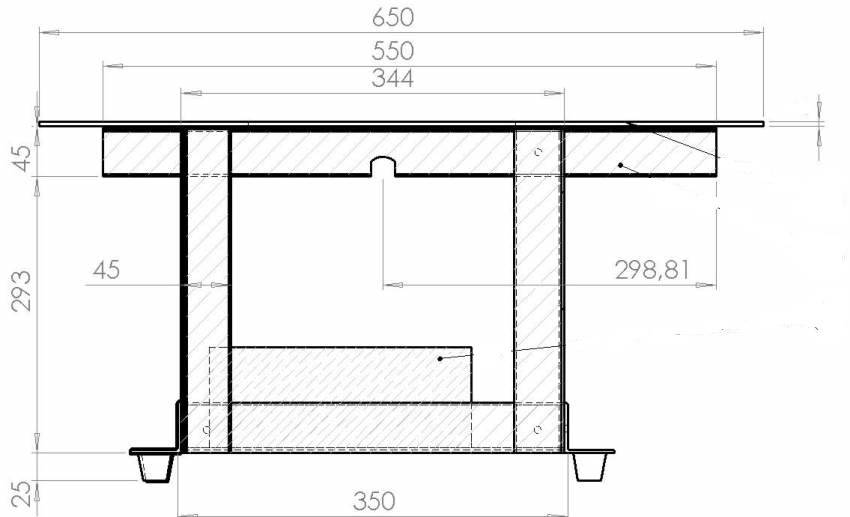

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
