Собираем самодельный вибратор для бетона

Как сделать аппарат из дрели

Собрать вибрационный прибор из подручных материалов своими руками не так сложно, как кажется. Один из незатейливых и недорогих способов: на время преобразовать дрель в инструмент для уплотнения бетона.

Необходимый эффект достигается за счёт преобразования энергии вращения в колебательные движения. Дрель в данной схеме сборки служит аналогом привода.

Выбор комплектующих

Чтобы в домашних условиях собрать вибратор для бетона понадобятся:

  1. Мощная (от 1 кВт) электрическая дрель.Насадка вместе с круглым диском со смещённой осью (преобразует вращение в поступательные движения).Наконечник из легированной стали.Гибкий армированный шланг либо пружина для прочистки канализации.Металлическая трубка длиной минимум 50 см (лучше длиннее). Диаметр изделия рекомендуется брать не меньше 4 см.Круглый стержень из металла (диаметр сечения 150 мм) и стержень прямоугольного сечения.Трос спидометра (выполнит функцию внутреннего стержня).Втулка.Подшипники.

Эксперты советуют в качестве комплектующих подбирать материалы, выполненные из нержавеющей стали. Это связано с тем, что нержавейка – единственный материал, способный противостоять агрессивному воздействию бетонного раствора. Обычная сталь быстро подвергнется коррозии, а цветные металлы не выдержат давления.

Отдельное внимание уделяют подшипникам: надёжнее всего приобретать качественные материалы, поскольку на них ложится осевая нагрузка. При использовании дешёвых китайских образцов вибратор прослужит максимум 1-2 применения

Для подгонки и монтажа прибора нужны:

ножовка;сварочный аппарат;сверла, предназначенные для работ по металлу.

Этапы сборки

Сбор всех элементов в готовый прибор происходит поэтапно:

  1. В круглую металлическую трубку вставляется стержень, который на одном из концов просверливается насквозь для последующего крепления.Сердечник крепится в трубке с обеих сторон двумя подшипниками, через которые пропускается стержень. С обеих сторон рекомендуется оставить по 7-10 мм сердечника.Подшипники закрываются с целью защиты от пыли и попадания раствора металлическими крышками. На один из концов сердечника одевают втулку, которая защитит вращательный элемент.Сооружают эксцентричный вал из гидроизолированного гнущегося шланга, тросика от спидометра и подвижного стержня.Вал смазывают нетекучей плотной смазкой, чтобы уменьшить износ и силу трения.Трубку одевают на вал так, чтобы её концы были длиннее на 5 см. Втулку в стержень вставляют и соединяют с просверленным отверстием сердечника на одном из концов.Натягивают гибкий шланг на втулку, закрепляют с помощью хомута.На наконечник одевают защитный элемент из плотного материала.

Не рекомендуется погружать в бетонный жидкий раствор верхнюю часть шланга полученного вибратора, поскольку герметично подсоединить её к дрели невозможно.

Рекомендации по изготовлению

При строительстве используются различные виды вибраторов. В зависимости от способа воздействия на раствор, они могут быть поверхностными или погружными. Домашний мастер может использовать любой из них. Отвечая на вопрос, как сделать вибратор в домашних условиях, необходимо отметить некоторые особенности этого процесса.

Начать стоит с выбора материалов и запчастей. В качестве привода может использоваться любой электроинструмент, например, дрель или перфоратор

Однако к ним предъявляется одно довольно важное требование — скорость вращения мотора должна составлять не менее 3000 об/мин. Чем этот параметр выше, тем более производительным будет инструмент

Вибромеханизм представляет собой довольно сложное устройство, если речь идет о профессиональном инструменте поверхностного типа. В погружном вибраторе с этой задачей отлично справится довольно простая вибронасадка, состоящая из металлической ударной части, резиновой муфты, а также гильзы.

На основе дрели

Следует заметить, что самодельный инструмент практически не будет уступать по эффективности проведения работ своим заводским аналогам. Для его изготовления потребуются следующие материалы:

  • Сверло по металлу.
  • Стальной прут прямоугольного сечения с размером стороны в 150 мм.
  • Стержень диаметром в 20 мм
  • Трубка из нержавеющей стали диаметром в 400 мм и длиной от 40 до 60 см.
  • Трубка из эластичного материала, например, резины.
  • Гибкий стержень.
  • 2 подшипника.
  • Гильза.

Мощность дрели должна быть не менее 1 кВт и желательно, чтобы этот инструмент мог работать еще и на удар. К круглому стержню необходимо приварить прямоугольный, который будет исполнять роль утяжелителя. На конце стержня необходимо просверлить сквозное поперечное отверстие для крепления к приводу. Второй конец должен выступать примерно на 100 мм, чтобы можно было закрепить втулку, предназначенную для защиты вращающегося элемента конструкции.

Затем стержень совмещается с гильзой, а после чего его необходимо установить на подшипники. Также стоит подумать о защитном кожухе, который будет предотвращать попадание в подшипники грязи и тем самым продлит срок их эксплуатации. Трубка из гибкого материала с помощью шкворня соединяется с валом электродвигателя и вибранасадкой.

На базе перфоратора

Изготовленный своими руками вибратор для бетона из перфоратора имеет более простую конструкцию. Следует помнить, что используемый в качестве базового электроинструмент будет работать в режиме удара, а его мощность должна составлять не менее 1,5 кВт. Кроме перфоратора, также потребуются следующие материалы:

  • Любая насадка для перфоратора.
  • Кусок металлической пластины толщиной от 5 до 7 мм.
  • Арматура диаметром 10−20 мм и длиной около 1,5 метра.

Так как бетонный раствор представляет собой агрессивную среду, желательно использовать пластину и арматуру из нержавеющей стали. Сначала необходимо с помощью болгарки отрезать от пластины фрагмент требуемых размеров. Длина арматуры должны быть такой, чтобы прут мог достать до дна используемой для заливки формы. Обе детали соединяются с помощью сварки.

От насадки для перфоратора необходимо отрезать хвостовик и приварить его к свободной оконечности арматуры. На этом процесс изготовления вибратора можно считать завершенными.

Плиту при работе можно установить на поверхность раствора либо прислонить к форме. Под действием создаваемой вибрации смесь будет уплотняться.

Что такое вибратор для бетона

Данный инструмент обеспечивает прочность и надежность бетонного слоя во время процесса строительства монолитных строений. Благодаря наличию высокой вибрационной силы, бетон перемешивается в хаотичном порядке, в результате чего лишний воздух выходит. Вибраторы бывают трех видов:

  • Погружные – полностью погружается в слой бетона, доставая до дна.
  • Наружные – крепятся к любому опорному объекту, который соприкасается с бетонным слоем, в результате чего осуществляется поверхностное перемешивание.
  • В виде пресса с вибрацией – удобны для работы с потолками, углами, углублениями, полом, поскольку не только избавляют бетон от воздуха, но и уплотняют его.

Из виброрейки в виброплиту

Самодельная виброплита

Наша самодельная виброрейка для бетона может быть более универсальной. Причем, довольно просто. Нужно просто изготовить из толстой стали (не менее 3 миллиметров) плиту.

Просто вырезать по размеру, и немного загнуть как санки два противоположных края. Затем предусматриваем крепление на нашу рейку. Просверлить несколько отверстий под болты и раззенковать их, чтобы можно было использовать потайные головки.

Вариант виброплиты, изготовленной в домашних условиях

Когда нам понадобится виброплита — прикручиваем сделанную деталь, и агрегат готов. Это очень удобно. Можно плитой подготовить подушку под дорожку. Затем, сняв плиту выровнять виброрейкой бетон, и снова смонтировав ее, уплотнить.

Конструкция вибратора

Вибратор состоит из привода и вибровозбудителя который создает колебания, передающиеся на рабочий орган (булаву, площадку рейку). В погружных вибраторах может использоваться промежуточная передача в виде гибкого вала.

Рассмотрим каждый элемент подробнее. Некоторые вибровозбудители совмещают функцию привода, тогда конструкция состоит всего из двух узлов.

Это опасно для всех механизмов, но нам нужно

Привод вибратора

Как правило, используют три типа приводов:

Электрический — наиболее распространенный. Используются как обычные асинхронные двигатели, так и моторы постоянного тока. Очень редко встречаются конструкции, где для создания колебаний предназначены электромагниты (соленоиды). Отличается простотой и небольшой массой. Чаще всего вибраторы для бетона своими руками имеют этот тип привода.

Наиболее распространенный привод, и не только для вибраторов

К недостаткам можно отнести то, что нужно применять особые меры защиты, и понижать напряжение для обеспечения электробезопасности на строительной площадке, при работе во влажной среде бетонной смеси.

Пневматический — позволяет добиться еще большего снижения массы, чем с электроприводом. Абсолютно электробезопасен. Но для его работы нужен компрессор, производящий сжатый воздух. Поэтому данный тип привода используют чаще всего в промышленности.

Для приведения в действие пневматического вибратора нужен компрессор

От двигателя внутреннего сгорания. Это более сложные и тяжелые конструкции, зато обеспечивают автономность от линий электроснабжения. Наиболее часто используют при ремонтных и дорожных работах, благоустройстве.

Этот самый простой ДВС, как видите не простой

Вибровозбудитель

Перечислим наиболее распространенные в промышленности конструкции:

Одновальный дебалансовый — на валу, вращаемом приводом устанавливается несколько утяжелителей (эксцентриков, дебалансов) приводящих к его разбалансировке, которая и вызывает вибрацию.

Конструкция одновального вибровозбудителя

Компактная и простая конструкция. К недостаткам можно отнести быстрый износ опор вала (подшипников). Колебания не направлены.

  • Маятниковый — вариант одновального дебалансового агрегата. В нем используется маятниковый подвес, который направляет колебания.
  • Двухвальный дебалансовый — это фактически два сблокированных одновальных вибровозбудителя, которые синхронно вращаются в разные стороны. Позволяет создать направленные колебания, в том числе и сложные винтовые. Износ опор несколько меньший, чем у одновального.

Один из вариантов двухвального вибровозбудителя

Планетарный — в нем бегунок, соединенный с приводом через гибкое соединение обкатывает круговую дорожку. Дорожка обкатки может быть как внутренней, так и внешней. Число оборотов бегунка для прохождения по кругу не соответствует количеству оборотов привода.

В большинстве погружных вибраторов используют именно такой тип вибровозбудителя

К достоинствам это типа вибровозбудителя относят небольшой диаметр рабочего органа, что важно для глубинных вибраторов. Может создавать вибрацию большой частоты до 20 кГц, даже без применения высокооборотистых приводов. Пневматически планетарный

В нем вращение бегунка по беговой дорожке вызывается давлением воздуха в рабочей круговой полости с вращающейся лопаткой и отверстиями для нагнетания и выхлопа

Пневматически планетарный. В нем вращение бегунка по беговой дорожке вызывается давлением воздуха в рабочей круговой полости с вращающейся лопаткой и отверстиями для нагнетания и выхлопа.

Портативная модель с компрессором — видно какая у неё небольшая вибробулава

Одна из самых компактных конструкций за счет того, что нет потребности во внешнем приводе. По оси имеет габариты меньше, чем обычный планетарный вибровозбудитель. Создает колебания двух частот, как за счет обкатки бегунка, так и за счет эксцентриситета вала, на котором закреплена лопатка.

Разобрав теоретические вопросы, перейдем непосредственно к конструкциям самодельных вибраторов.  Кстати, оговоримся, что практически для всех конструкций можно использовать не только самодельные вибровозбудители, но и промышленные агрегаты.

Конструкция вибратора

Вибратор состоит из привода и вибровозбудителя который создает колебания, передающиеся на рабочий орган (булаву, площадку рейку). В погружных вибраторах может использоваться промежуточная передача в виде гибкого вала.

Рассмотрим каждый элемент подробнее. Некоторые вибровозбудители совмещают функцию привода, тогда конструкция состоит всего из двух узлов.

Это опасно для всех механизмов, но нам нужно

Привод вибратора

Как правило, используют три типа приводов:

Электрический — наиболее распространенный. Используются как обычные асинхронные двигатели, так и моторы постоянного тока. Очень редко встречаются конструкции, где для создания колебаний предназначены электромагниты (соленоиды). Отличается простотой и небольшой массой. Чаще всего вибраторы для бетона своими руками имеют этот тип привода.

Наиболее распространенный привод, и не только для вибраторов

К недостаткам можно отнести то, что нужно применять особые меры защиты, и понижать напряжение для обеспечения электробезопасности на строительной площадке, при работе во влажной среде бетонной смеси.

Пневматический — позволяет добиться еще большего снижения массы, чем с электроприводом. Абсолютно электробезопасен. Но для его работы нужен компрессор, производящий сжатый воздух. Поэтому данный тип привода используют чаще всего в промышленности.

Для приведения в действие пневматического вибратора нужен компрессор

От двигателя внутреннего сгорания. Это более сложные и тяжелые конструкции, зато обеспечивают автономность от линий электроснабжения. Наиболее часто используют при ремонтных и дорожных работах, благоустройстве.

Этот самый простой ДВС, как видите не простой

Вибровозбудитель

Перечислим наиболее распространенные в промышленности конструкции:

Одновальный дебалансовый — на валу, вращаемом приводом устанавливается несколько утяжелителей (эксцентриков, дебалансов) приводящих к его разбалансировке, которая и вызывает вибрацию.

Конструкция одновального вибровозбудителя

Компактная и простая конструкция. К недостаткам можно отнести быстрый износ опор вала (подшипников). Колебания не направлены.

  • Маятниковый — вариант одновального дебалансового агрегата. В нем используется маятниковый подвес, который направляет колебания.
  • Двухвальный дебалансовый — это фактически два сблокированных одновальных вибровозбудителя, которые синхронно вращаются в разные стороны. Позволяет создать направленные колебания, в том числе и сложные винтовые. Износ опор несколько меньший, чем у одновального.

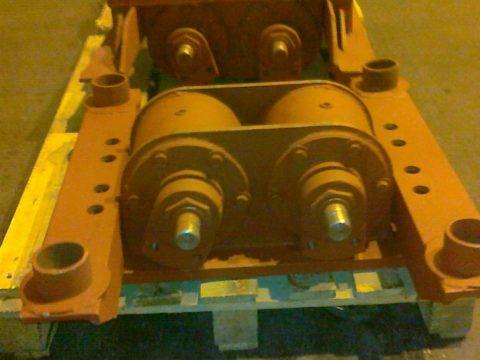

Один из вариантов двухвального вибровозбудителя

Планетарный — в нем бегунок, соединенный с приводом через гибкое соединение обкатывает круговую дорожку. Дорожка обкатки может быть как внутренней, так и внешней. Число оборотов бегунка для прохождения по кругу не соответствует количеству оборотов привода.

В большинстве погружных вибраторов используют именно такой тип вибровозбудителя

К достоинствам это типа вибровозбудителя относят небольшой диаметр рабочего органа, что важно для глубинных вибраторов. Может создавать вибрацию большой частоты до 20 кГц, даже без применения высокооборотистых приводов

Пневматически планетарный. В нем вращение бегунка по беговой дорожке вызывается давлением воздуха в рабочей круговой полости с вращающейся лопаткой и отверстиями для нагнетания и выхлопа.

Портативная модель с компрессором — видно какая у неё небольшая вибробулава

Одна из самых компактных конструкций за счет того, что нет потребности во внешнем приводе. По оси имеет габариты меньше, чем обычный планетарный вибровозбудитель. Создает колебания двух частот, как за счет обкатки бегунка, так и за счет эксцентриситета вала, на котором закреплена лопатка.

Разобрав теоретические вопросы, перейдем непосредственно к конструкциям самодельных вибраторов.  Кстати, оговоримся, что практически для всех конструкций можно использовать не только самодельные вибровозбудители, но и промышленные агрегаты.

Пошаговая инструкция по сборке конструкции

В качестве насадки необходимо применять нержавеющую сталь, бетон – это агрессивная среда и обычное железо выйдет из строя очень быстро. Если же учитывать щебень и песок, фактор прочности станет еще более актуален. Лучше всего брать трубку из стали толщиной около 4 см, в середину которой впрессовывается прут, толщиной 1,5-2 см. К главному стержню приваривается дополнительный, прямоугольной формы. Только так удастся достичь наиболее эффективной вибрации, путем смещения центра тяжести.

Благодаря подшипникам стержень и крепят внутри трубки. Но при этом его вращение ничего не должно затруднять. После, в одном из концов нужно просверлить отверстие, которое и крепится к перфоратору. Привод соединяем с насадкой при помощи втулки. Второй конец привода фиксируется в держателе дрели / перфоратора. Устройство с включенным двигателем может фиксироваться тисками вблизи обрабатываемого раствора либо находиться в руках. Сердечник, присоединяемый к перфоратору должен легко вращаться, иначе будет проявляться чрезмерная нагрузка на аппарат. Для этого металлический стержень с обоих сторон оснащается подшипниками. Они набиваются на стержень (см. фото).

Слишком длинный конец в рабочей части стержня, выступающий над подшипником, нужно обрезать, оставив кусок примерно 5-10 мм. Сами подшипники нужно защитить от грязи и пыли, при чем сделать это с обоих сторон

Иначе весь механизм прекратит вращение и быстро выйдет из строя

Важно! Не пытайтесь сэкономить на подшипниках. Именно от их качества и будет зависеть долговечность конструкции

Второй конец стержня необходимо, в целях безопасности оснастить защитной втулкой, которая полностью закроет вращающуюся часть.

Соединить перфоратор и рабочий наконечник можно посредством специальной трубки, которая может принимать произвольную форму и в то же время передавать вращающее усилие.

Трубку нужно присоединить так, чтобы с обоих сторон перекрытие составляло около 4-5 см. Только так представляется возможным правильно передать вибрацию к рабочей части системы. Такая конструкция компенсирует взаимодействие вращательной и ударной силы, с целю предотвращения разрушения патрона перфоратора.

Для более подробного разбора рекомендуем посмотреть эту подробную видео-инструкцию в двух частях:

Бетон хорошо уплотняется. Обработка каждой области раствора может длиться до 3 минут. Можно вести и обработку опалубки бетона, воздействуя на нее снаружи.

Несомненным преимуществом такой технологии выступает ее мобильность, устройство легко взять с собой на любой объект. Также важна дешевизна в производстве, благодаря которой каждый сможет изготовить своими руками устройство без значительных финансовых затрат.

Как и из чего сделать вибратор в домашних условиях

При необходимости устройство применяется в качестве наружного, рабочую часть при этом прикладывают к опалубочным конструкциям. Существует два варианта достижения нужного результата: соединение инструмента с приобретенными готовыми заводскими насадками или самостоятельное изготовление вибрационной булавы.

Технология во втором случае более сложная, для сборки потребуется:. Главной целью является получение булавы со смещенным центром тяжести, именно поэтому к эксцентрику приваривают квадратный стержень.

Все детали обычно подбирают под размеры вала и подшипников, при необходимости их подгоняют на токарном станке. В итоге центральный элемент должен свободно вращаться и передавать колебания куску трубы. С дрелью такая насадка соединяется стальным тросом, для обеспечения нужной фиксации на одном его конце выполняется соответствующая резьба. Все элементы передачи закрываются гибкими полимерными трубками, механизм должен быть надежно защищен от попадания внутрь бетона, периодически все стыки проверяют на предмет герметизации.

Такой прибор рекомендуется при послойной заливке конструкций, дрель уступает в мощности перфоратору. На отработку одного участка требуется около 20 секунд, расчетная зона воздействия обычно в раз больше диаметры вибрационной насадки. Трубу следует погружать в раствор плавно и вынимать без рывков, после чего инструмент переносят на соседний участок.

Уплотнение считается успешным при осадке монолита на несколько см и выступании на его поверхности цементного молочка.

Помимо дрели и перфоратора для самостоятельной сборки применяются другие строительные и бытовые инструменты с двигателем нужной мощности. Их можно сделать:. При подборе частоты и амплитуды колебаний у самостоятельно собранных глубинных вибраторов стоит ориентироваться на инструкцию к электроприборам, вид и ожидаемую подвижность бетона. Время обработки напрямую связано с этими же критериями: жидкие растворы не нуждаются в длительном уплотнении, в противном случае они расслаиваются, из тяжелых воздух выгоняется не менее 2 мин.

Существует прямая связь между объемом уплотняемого бетона и требуемой мощностью, при риске перегруза перфораторы и дрель быстро выйдут из строя. Устройства, изготовленные своими руками, чаще всего относятся к погружному типу и плохо подходят для больших площадей и монолитов.

Более того, на таких участках специалисты рекомендуют применять либо прессы, либо 2 вибрационных механизма как минимум, как с целью ведения работ в нужном темпе при отказе или перегреве одного из них, так и для сокращения сроков. Из-за потребности в высокочастотных направленных колебаниях чаще всего круговых их сборка своими силами без наличия асинхронного двигателя невозможна.

Для разовой обработки небольших конструкций более чем достаточно самоделок, для постоянного и профессионального пользования требуется заводская модель.

Специально покупать дрель или перфоратор нецелесообразно. Независимо от масштабов строительства, вибратор для бетона необходим. Он улучшает основные свойства раствора, делает смесь однородной, удаляя из нее воздух и влагу. Профессиональный электромеханический вибратор есть далеко не у каждого, но имея чертежи, его можно создать своими руками из домашнего перфоратора и даже обыкновенной дрели. Вибратор необходим для придания плотности бетонной массе, в результате чего возрастает ее прочность.

Работа вибратора основана на том, что в активном состоянии инструмент создает высокочастотные колебания, нарушая связь между мельчайшими частичками бетонной массы и положительно преображая ее объемные параметры. Результатом его применения является:. Конструкция любого вибратора включает вал с двигателем, вибронаконечник, специальный вибромеханизм. Результат работы собственноручно созданного вибратора находится в непосредственной зависимости от использованной для его сборки базы. Выбрав за основу бытовую дрель, можно получить отличный инструмент, мало уступающий по характеристикам покупному.

Конструкция более сложная, чем с перфоратором, зато очень удобная. Потребуется минимум необходимого инструмента и заготовок:. Дрель, взятая за основу, должна работать на удар и иметь мощность больше, чем 1 кВт. В дополнение к ней придется изготовить специфическую насадку с прочным наконечником и эксцентриком.

Для изготовления используем следующую технологию:. Длину стержня, продетого в гильзу, выбирают так, чтобы последний при вращении мог создавать вибрацию, ударяясь о стенки последней. Для создания погружного вибратора на базе перфоратора, работающего на удар, в качестве насадки используют шкворень из стали или пику.

Виброрейка своими руками

Один из вариантов самодельной виброрейки

Рассмотрим также, как собирается виброрейка для бетона своими руками, используемая для разглаживания и уплотнения смеси. Ее конструкция не сложнее вибробулавы для дрели — понадобится фактически то же оборудование. Материалы и детали несколько другие.

Материалы и детали для самодельной виброрейки

  1. Прокат (уголок, швеллер, полу тавр) для реек и рамы. Если есть возможность вести сварку в среде инертного газа (аргона), желательно выбрать алюминий, конструкция получится легче. Правда можно алюминиевые детали собрать с помощью винтов, болтов и гаек.
  2. Болванки для изготовления дебалансов и корпусов подшипников.
  3. Листовая сталь для крышек корпусов подшипников.
  4. Электромотор, желательно с выходом вала с обеих сторон корпуса. Если такого найти не удалось, то можно либо удлинить вал с другой стороны, либо сделать вибровозбудитель с одним дебалансом. Но он будет несколько менее надежен..
  5. Подшипники с диаметром внутренней обоймы, равным диаметру вала электромотора.
  6. Труба для изготовления ручек.
  7. Жесть для изготовления кожухов.
  8. Крепеж.
  9. Провода и пусковая арматура для подключения электродвигателя.

Для нашей конструкции выбираем тоже простейший дебалансовый вибровозбудитель.

Сборка конструкции

Перечислим основные этапы работ:

  • Собираем раму. Она представляет собой непосредственно виброрейку (на которой будет крепиться вибровозбудитель), и выравнивающую рейку, соединенные собой несколькими перемычками (как лесенка).
  • Закрепляем электродвигатель на рейке с помощью кронштейнов и болтов.

Дальше нам необходимо на вал двигателя установить дебалансы. Можно было бы их прямо закрепить на вал двигателя, но мы установим дополнительные опорные подшипники.

Это связано с тем, что подшипники двигателя смонтированы непосредственно в его крышке из алюминиевого сплава. Из-за нагрузок при вращении дебаланса, быстро разобьются гнезда, и может разрушиться сама крышка — алюминий довольно хрупкий.

  • Изготавливаем (вытачиваем) корпуса для подшипников и крышки для них. Для большей надежности предусматриваем и установку манжет (сальников).
  • Устанавливаем подшипники в корпуса. Перед этим обязательно смазываем их.
  • Насаживаем подшипники на вал двигателя.
  • Теперь монтируем корпуса на раму. Это делаем после установки подшипников на вал по той причине, что проще определить точную позицию относительно вала. Для крепления также используем кронштейны.
  • Устанавливаем манжеты и крышки корпусов на места. Крепить их можно винтами. Для герметичности под крышки ставим прокладки хотя бы из картона.
  • Изготавливаем дебалансы. Они представляют собой маховик, у которого кроме ступицы остается только один сектор примерно в девяносто градусов. Особой точности не нужно, так как его главная задача раскачать конструкцию а не плавность работы. Поэтому, можно выточенный или готовый маховик обрезать газовым резаком, и обработать на наждаке.

Так выглядит дебаланс

  • Ставим дебалансы на места. Посадка должна быть очень плотной. Недостаточно только шпонки, дополнительно крепим болтом с шайбой вкрученным в отверстие по оси вала. Причем, с резьбой, направление которой не позволяет вывернуться винту при вращении вала. Также предусматриваем фиксацию от саморазвинчивания в виде дополнительно шплинта или стопора.
  • Изготавливаем ручки, которыми будем перемещать виброрейку. Их обязательно надежно зафиксировать, поэтому предусматриваем подкосы.
  • Из жести делаем кожуха, ограждающие вращающиеся вал и дебалансы. Это необходимо для безопасности. Желательно сделать их легкосъемными.
  • На рукояти устанавливаем выключатель для пуска электромотора.
  • Монтируем электропровод. Можно проложить его внутри труб рукоятей.
  • Испытываем механизм.
  • Если все работает, окрашиваем конструкцию.

Кстати, вместо самостоятельно изготовленного вибровозбудителя можно использовать покупной. Это не только значительно упростит сбоку, но и сделает виброрейку более производительной.
