Вакуумный солнечный коллектор: принцип работы + как собрать самому

Конструкция солнечного коллектора

Конструкция солнечного коллектора

Рассматриваемые агрегаты имеют довольно простую конструкцию. В целом система включает в свой состав пару коллекторов, аванкамеру и накопительную емкость. Работа солнечного коллектора осуществляется по простому принципу: в процессе прохождения солнечных лучей через стекло происходит их превращение в тепло. Система организована так, что выйти из замкнутого пространства эти лучи не в состоянии.

Установка функционирует по термосифонному принципу. В процессе нагревания теплая жидкость устремляется вверх, вытесняя оттуда холодную воду и направляя ее к источнику тепла. Это позволяет отказаться даже от применения насоса, т.к. жидкость будет циркулировать сама по себе. Установка накапливает энергию солнца и на протяжение продолжительного времени сохраняет ее внутри системы.

Компоненты для сборки рассматриваемой установки продаются в специализированных магазинах. По своей сути такой коллектор является трубчатым радиатором, установленным в специальную коробку из древесины, одна из граней которой выполнена из стекла.

Для изготовления упомянутого радиатора используются трубы. Оптимальным материалом изготовления труб является сталь. Подводка и отводка делаются из труб, традиционно применяемых при устройстве водопровода. Обычно используются трубы на ¾ дюйма, также хорошо подойдут изделия на 1 дюйм.

Решетка делается из труб меньшего размера с более тонкими стенами. Рекомендованный диаметр составляет 16 мм, оптимальная толщина стенок — 1,5 мм. Каждая решетка радиатора должка включать в свой состав 5 труб длиной по 160 см каждая.

Солнечные коллекторы

Из чего можно сделать гелиосистему

Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:

Заводской коллектор для нагрева воды от солнца работает следующим образом:

Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.

Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:

Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.

Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

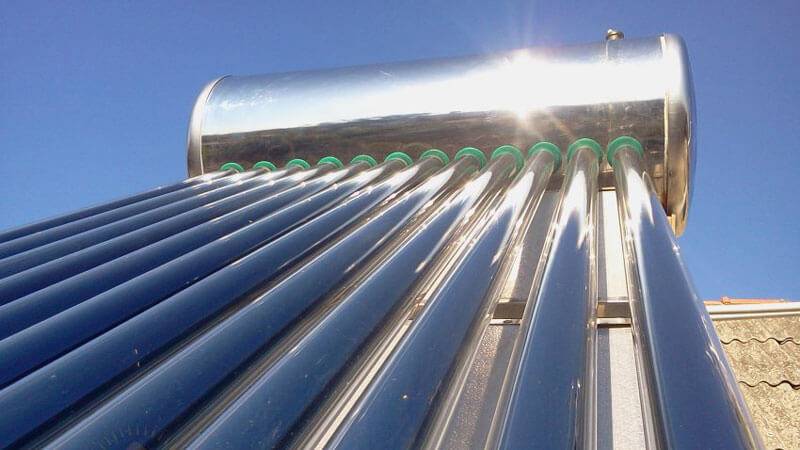

Коллектор из вакуумных трубок

В этом случае не получится обойтись исключительно подручными средствами. Для изготовления солнечного коллектора придется купить вакуумные трубки. Их продают компании, занимающиеся обслуживанием гелиосистем и непосредственно производители гелиоводонагревателей.

Для самостоятельного производства лучше выбирать колбы с перьевыми стержнями и тепловым каналом heat-pipe. Трубки легче монтировать и менять в случае необходимости.

Также нужно приобрести блок-концентратор для вакуумного солнечного коллектора

При выборе обращают внимание на производительность узла (определяется по количеству трубок, которые можно одновременно подключить к устройству). Раму изготавливают самостоятельно, собирая деревянный каркас

Экономия при изготовлении в домашних условиях, с учетом приобретения готовых вакуумных трубок, составит не менее 50%.

Солнечный коллектор для подогрева воды

Гелиоустановки для нагрева воды — это самые распространенный вариант использования энергии солнца, которые можно использовать круглый год. Есть некоторые нюансы в подключении, эффективности работы и уходе. Подробнее разберем чем отличается схема подключения коллектора в зимний и летний период.

Летний вариант горячего водоснабжения от солнечного коллектора

Монтаж установки для работы в теплое время года не сложный. Чаще устанавливают для летнего душа или для обеспечения дачного дома горячей водой.

Если вода будет использоваться на улице, как в случае с летним душем, то бак тоже должен располагается на улице. Если водоснабжение требуется в доме, то бак устанавливается там же.

В таких установкам происходит естественная циркуляция жидкости, поэтому необходимо придерживаться следующих рекомендаций:

  1. Батарея коллектора устанавливается немного ниже уровня бака, куда будет поступать горячая вода.
  2.  Для соединения бака с коллектором используют трубки не меньше, чем 7,5 сантиметров.

Для эффективной работы иногда используют циркуляционный насос.

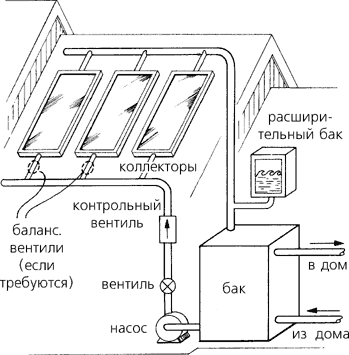

Зимняя схема подключения солнечного подогрева воды

Если гелиосистема используется все сезоны, то нужно помнить, что нельзя использовать в качестве теплоносителя воду, так как она замерзнет и порвет трубы. Для использования установки зимой используют антифриз. Схема установки будет выглядеть так:

  1. Устанавливается бойлер косвенного нагрева.
  2. Антифриз нагревается и проходит по змеевику и согревает воду, которая находится в этот момент в баке.
  3. Для контроля устанавливают расширенный бак, автоматический воздухоотводчик, предохранительный клапан.

Эффективность работы гелиосистем в зимой ниже, по сравнению с выработкой энергии в летом.

Выгодно ли использовать солнечный коллектор

Нельзя сказать однозначно — выгодно ли использовать солнечный коллектор. Все зависит от климатических особенностей региона, количества солнечной радиации, типа устройства. На юге, где среднетемпературная норма выше, нежели в других областях страны, плоская гелиосистема способна полностью обеспечить потребности в ГВС, а вакуумная покроет 50 % затрат на отопление.

Преимущества коллекторов:

  • возможность сэкономить на расходах на газ и электричество;
  • легкость монтажа;
  • долгий срок службы (от 15 лет).

Недостатки оборудования:

  • зависимость от количества солнца;
  • вероятность повреждения системы от перегрева.

Гелиоколлектор стоит дорого, а период окупаемости в ряде регионов может быть долгим.

Цена бытовой гелиосистемы

Цена солнечных коллекторов зависит от типа оборудования, а также его производителя. Самые недорогие — плоские нагреватели. Стоимость коллектора, необходимого для нагрева бассейна или душа в летние месяцы, начинается от 50000 рублей.

Максимально повысить эффективность работы концентрационного коллектора помогает устройство, предназначенное для слежения за солнечной активностью. Правда, это еще больше повышает стоимость системы, но когда дело касается огромных энергетических затрат, такое вложение оправдано.

Солнечные коллекторы для отопления дома: разновидности установок

По конструктивному исполнению солнечные коллекторы могут быть плоскими или вакуумными. Последний вариант является более распространенным типом, который характеризуется простотой монтажа, высокой эффективностью, способностью обеспечить необходимым количеством тепла весь дом. Вакуумный солнечный коллектор для отопления дома, цена которого превышает стоимость плоского изделия, представлен сложной конструкцией, которую можно использовать для полноценного обогрева помещения и нагрева воды в любой сезон года.

По типу конструкции солнечные коллекторы бывают вакуумными и плоскими

Существует особый тип установки, который называется коллектор-концентратор. Он представляет собой систему параболических отражателей, которые располагаются на одной криволинейной поверхности, где концентрируется в определенных точках солнечный свет. Для получения максимального эффекта необходимо изменять вслед за движением солнца положение устройства, которое может находиться в двух плоскостях.

В зависимости от теплоносителя различают жидкостные и воздушные конструкции. В первом случае используется дистиллированная вода или антифриз, а во втором – нагретый воздух.

По варианту применения теплоносителя различают пассивные и активные системы. В первом варианте солнечный коллектор используется совместно с баком накопителем. Такая система приемлема для горячего водоснабжения и не комплектуется дополнительными инженерными элементами. Активный вариант предполагает установку солнечного коллектора и других технических устройств, таких как насос, бак-накопитель, защитные клапаны, дополнительные приборы нагрева теплоносителя. Такая система может применяться и для горячего водоснабжения, и для отопления дома.

По виду использования коллекторы могут быть пассивными и активными

Способ передачи тепла может быть косвенным или прямым. Первый вариант предполагает наличие аккумулирующего бака, в котором выполняется передача тепловой энергии, полученной наружным контуром от солнечного излучения, внутреннему контуру, циркулирующему в системах отопления и ГВС. В прямоточных системах, которые применяются для горячего водоснабжения, циркуляция воды в контуре коллектора происходит под воздействием разности температур и благодаря наличию дополнительных элементов в виде клапанов и кранов.

Классификация солнечных коллекторов для отопления по температуре нагрева теплоносителя

Воздушные или водяные солнечные коллекторы для отопления дома можно классифицировать по степени нагревания его рабочих органов и теплоносителя. В зависимости от этого критерия различают низко-, средне- и высокотемпературные установки. Низкотемпературные варианты способны обеспечить нагрев теплоносителя до 50 °С. Такие тепловые коллекторы используются для подогревания воды в душевых летом, в емкостях для полива, для создания комфортных условий в прохладные весенне-осенние вечера.

Среднетемпературные системы обеспечивают нагрев теплоносителя до 80 °С. Такие установки употребляются для обогрева помещений, для бассейнов. Солнечные коллекторы данной категории наиболее целесообразно устанавливать при обустройстве частного дома. Высокотемпературные системы способны нагреть теплоноситель до температуры 250-300 °С. Такие устройства рекомендуется использовать в промышленных масштабах. Их применяют для обогрева коммерческих зданий, производственных цехов и других технологических помещений.

Высокотемпературные системы предполагают сложный процесс преобразования и передачи тепловой энергии. Конструкции имеют внушительные габариты, требующие много свободного пространства для их монтажа. Процесс изготовления системы является весьма трудоемким и затратным, что связано с использованием специализированного оборудования. Самостоятельно выполнить такой вариант не удастся.

По температуре нагрева коллекторы классифицируются на низко-, средне- и высокотемпературные

Модификационные особенности приборов

При изготовлении гелиоагрегатов тепловые каналы и вакуумные стеклянные трубки для солнечных коллекторов комбинируют в самых разных сочетаниях.

Самой большой популярностью у потребителей пользуются коаксиальные модели с тепловым каналом heat pipe. Покупателей привлекает лояльная цена приборов и очень простое, доступное обслуживание в течение всего срока эксплуатации.

Вакуумные приборы с каналами heat pipe демонстрируют высокую надежность и не имеют никаких ограничений по использованию даже в высоконапорных гелиотермальных комплексах.

Приборы с коаксильной колбой, содержащей прямоточные U-образные каналы, тоже входят в перечень востребованных. Их характеризуют такие параметры, как низкая теплопотеря и КПД от 70% и выше.

Ситуацию несколько портят сложный процесс ремонта, специфическое обслуживание в процессе эксплуатации и невозможность заменить отдельный испорченный узел. Если с прибором что-то случается, его демонтируют и на место ставят абсолютно новый коллектор.

Перьевые трубки конструкционно представляют собой одинарный цилиндр из стекла с утолщенными прочными стенками (в зависимости от производителя от 2,5 мм и выше). Содержащаяся внутри вставка из перьевого абсорбента плотно облегает рабочий канал, изготовленный из теплопроводящего металла.

Почти безупречную изоляцию создает вакуумное пространство внутри стеклянной емкости. Абсорбент передает поглощенное тепло без потерь и обеспечивает системе КПД до 77%.

Модели с перьевым элементом стоят несколько дороже, нежели коаксиальные, но за счет высокой эффективности обеспечивают полноценный комфорт в помещении и быстро окупаются.

Наиболее эффективными и производительными являются перьевые колбы с внутренними прямоточными каналами. Их фактический КПД порой достигает рекордных показателей в 80%.

Цена изделий довольно высока, а при проведении ремонта обязательно требуется сливать из системы весь теплоноситель и только потом приступать к устранению неполадок.

Достоинства и недостатки

Главными достоинствами считаются:

  • Низкая парусность и высокая надежность. Практически все детали и элементы солнечных коллекторов, которые контактируют с теплоносителями, выполняются из меди высокого качества. Ударопрочное стекло трубок позволяет противостоять ударам крупного града. Солнечные нагреватели такого типа распространены в регионах с непостоянным и суровым климатом. При необходимости замены одной из трубок не придется полностью останавливать и сливать всю систему. При сильном ветре и ураганах, они способны выдерживать колоссальные нагрузки, а за счет низкой парусности, их не сорвет порывом ветра.
  • Простота транспортировки и монтажа. При перевозке коллектора не придется переживать за его сохранность, т.к. трубки имеют малый вес и собираются в единую конструкцию только на месте установки. Такой вид транспортировки позволяет максимально быстро доставить коллектор без повреждений. Трубки оборачиваются материалом, сохраняющим их в целости и сохранности на протяжении всей перевозки.
  • Высокая эффективность. Начиная с раннего утра при первых солнечных лучах, коллектор начинает собирать энергию, что позволяет пользоваться теплом и горячей водой в любое время суток (за ночь остывать практически не успевает).
  • Коллектор препятствует образованию в устройстве микробов. Это обусловлено обеспечением высоких температур, при которых размножение бактерий становится невозможным.
  • Работоспособность в зимнее время. Несмотря на морозы до -35°С, коллектор прекрасно справляется со своими обязанностями. Благодаря цилиндрической форме трубок солнечная энергия преобразовывается в тепловую максимально быстро, поэтому данный вид коллектора является наиболее производительным в любое время года.
  • Низкие показатели теплопотери. Вакуум – это лучший теплоизолятор, который позволяет максимально долго сохранять тепло. Благодаря этому КПД будет высоким даже в пасмурную погоду. Информация о том, что в пасмурную погоду коллектор неэффективен – это миф. Солнечная энергия способна проникать сквозь тучи, а трубки коллектора обладают свойством их принимать.
  • Прекрасное соотношение низкой цены и высокого качества. За сет простоты устройства, коллекторы имеют довольно низкую себестоимость, что позволяет каждому его приобрести.

Минусов на настоящий момент не выявлено. Все, что говорят и пишут негативного о данном виде коллекторов, является неправдой.

Нюансы установки гелиосистем

Эффективность работы гелиосистем во многом определяется их правильной установкой. И здесь роль играют разные, казалось бы, мелочи.

Во-первых, угол наклона коллектора. От величины угла относительно линии горизонта зависит работа коллектора. Наибольшее количество энергии воспринимается панелью коллектора при расположении его плоскости под прямым углом к направлению инсоляции. Поскольку на угол инсоляции влияют географическая широта места, время суток и года, ориентацию плоскости коллектора специалисты выполняют в соответствии с высотой солнца в период поступления наибольшего количества солнечной энергии. Для европейской части России рекомендуется угол наклона 50-65° (именно под таким углом располагается поддерживающая конструкция для солнечных коллекторов, которая поставляется в комплекте с гелиосистемой).

Общепринятым углом наклона коллектора в месте установки является соответствующее значение широты местности. Не рекомендуется устанавливать коллектор с углом наклона меньше 20°, поскольку тепловые трубки наиболее эффективно работают в диапазоне от 20° до 70°. Приемлемым является угол ±10° от широты, при котором не наблюдается значительного снижения производительности системы. Угол ниже градуса широты на 15° увеличивает теплоотдачу в летнее время, в то время как увеличение угла на 15° приводит к увеличению эффективности системы в зимнее время.

Во-вторых, ориентация установки по сторонам света. Ведь тепловые трубки системы должны ловить наибольшее количество солнечных лучей, а потому чем меньше отклонение плоскости коллектора от направления на юг, тем лучше. В идеале следовало бы учитывать режим потребления тепловой энергии (если больше потребляется утром, то лучше ориентировать на юго-восток и т.д.), но не всегда это чётко понятно. Лицевая сторона коллектора должна располагаться по направлению к экватору, который в северном полушарии находится в направлении географического юга, а в южном — наоборот. Отклонение до 10° от южного или северного направления является допустимым и не окажет значительного влияния на величину теплоотдачи.

В-третьих, отсутствие тени. От солнца коллекторы не должны быть загорожены ни соседними зданиями, ни деревьями, ни линиями электропередач и т.п.

В-четвёртых, рекомендуемая близость к другим объектам. Так, во избежание длинных трубных соединений коллектор следует размещать максимально близко к баку-аккумулятору, который, в свою очередь, следует расположить максимально близко к сливному трубопроводу.

Варианты установки солнечного коллектора:

  • крыша здания,
  • балконы,
  • архитектурные выступы сооружения,
  • земля (кроме системы без давления).

Какими бывают солнечные коллекторы, собранные самостоятельно?

Прежде чем приступить к самостоятельному изготовлению гелиоустановки, потребуется заранее подготовить некоторые материалы. Список их в зависимости от выбранного вида и типа может отличаться, но в любом случае потребуются:

Самым главным элементом солнечного коллектора является теплоприемник, или абсорбер, который при самостоятельном изготовлении установки может иметь самый разнообразный, в некоторых случаях даже экзотический внешний вид:

  1. самый простой и доступный вариант — использовать для него змеевик вышедшего из строя холодильника;
  2. коллектор можно изготовить и из обычного полипропиленового шланга, но такой вариант более подходящим является в условиях дачи, так как вполне способен обеспечить горячей водой в летнее время.

Но изготовление солнечного коллектора из подручных средств, среди которых можно назвать и пластиковые бутылки, способно лишь в некоторой степени решить проблему с производством горячей воды.

Для того чтобы гелиоустановка могла быть использована в качестве альтернативного источника ГВС дома или отопления, ее конструкция, хоть и не отличающаяся особой сложностью, требует большего внимания и, главное, трудозатрат при изготовлении.

Как правильно сделать расчет солнечного коллектора?

Чаще всего при изготовлении солнечных коллекторов своими руками расчет их мощности и производительности осуществляется эмпирическим путем.

Конечно, можно обратиться к специалистам за помощью или, используя сложные формулы, сделать расчеты самостоятельно, но такой вариант является в этом случае маловероятным.

Но учитывать общие правила и особенности данных установок необходимо.

Как сделать бетономешалку своими руками? – здесь больше полезной информации.

В первую очередь следует обратить внимание на количество солнечных дней (часов) в данной конкретной местности. Данный параметр влияет как на КПД установки, так и определяет конструктивные особенности выбранной модели

Далее, в зависимости от того, для каких целей планируется использовать коллектор (для отопления дома или организации горячего водоснабжения или того и другого одновременно), определяются максимальные потребности.

Вас заинтересует эта статья – Как сделать камин своими руками из кирпича или гипсокартона?

И, исходя из данных об инсоляции, то есть количества солнечной энергии на 1 м2, реальных потребностей в тепле или горячей воде и КПД коллектора, можно определить необходимую площадь установки.

Потребность в горячей воде можно рассчитать, используя для этого данные о количестве проживающих в доме людей, хотя при наличии водомерного счетчика удастся получить более точные показатели.

А расчеты по затратам на отопление будут зависеть от климатического региона, теплоизоляции дома и других факторов, но можно использовать и общие значения, по которым для обогрева 10 м2 площади потребуется 1 кВт мощности установки.

Но для того чтобы эффективность от использования гелиоустановок была максимальной, их часто интегрируют в общую домовую систему отопления и/или горячего водоснабжения. В этом случае, в те месяцы или дни, когда КПД коллектора будет понижаться, недостаток тепла можно компенсировать из традиционных источников.

Виды и различия солнечных коллекторов

На сегодняшний день распространение среди промышленно изготавливаемых солнечных коллекторов получили два вида систем:

  • плоские солнечные панели;
  • вакуумные (вакуумированные) трубчатые коллекторы.

Плоская солнечная панель

Является распространенным типом солнечного коллектора, используемого в современных системах гелиоэнергетики. Широкое распространение данный тип получил вследствие относительной дешевизны и простоты, как устройства, так и эксплуатации. Недостатком плоских солнечных коллекторов является значительное (до двух раз) понижение КПД в условиях отрицательных температур наружного воздуха.

Конструкция плоского солнечного коллектора.

Конструктивно представляет собой панель с площадью поглощающей поверхности 2-2,5 м2, выполненную из алюминиевых или стальных сплавов. Лицевая часть выполнена в виде листа специального гелиостекла, что обеспечивает максимальное поглощение энергии солнечного света и минимальные потери энергии с отраженными и рассеянными лучами. Непосредственно под гелиостеклом расположен поглотитель, выполняемый в виде плоской трубки из медных или алюминиевых сплавов, имеющих высокий коэффициент теплопередачи.

Трубка, как правило, имеет радиальное оребрение, что значительно повышает коэффициент теплопередачи поглотителя. На поглотитель наносится покрытие с высоким коэффициентом поглощения в спектрах теплового излучения, что повышает общий КПД коллектора. Под поглотителем располагается слой тепловой изоляции, уменьшающий тепловые потери системы в окружающую среду. Необходимая тепловая мощность солнечного коллектора достигается включением нескольких панелей в единую солнечную батарею или коллектор.

Вакуумный (вакууммированный) трубчатый коллектор

Дорогостоящий вид солнечного коллектора вследствие сложного изготовления и ряда преимуществ перед плоскими солнечными панелями. Конструктивно представляет собой ряд парных стеклянных труб, спаянных между собой, из пространства между которыми откачан воздух. Вакуум в пространстве между трубками является прекрасным тепловым изолятором и предотвращает тепловые потери в окружающую среду от теплоносителя. В меньшую трубу вводится медная, алюминиевая или стеклянная трубка поглотителя. Трубы верхней частью вводятся в распределитель, в котором циркулирует теплоноситель. Вакуумные (вакуумированные) трубчатые коллекторы по типу распределителя подразделяются на два типа: с плоской тепловой трубой и прямоточные.

Коллекторы с плоской трубой

Вакуумный трубчатый солнечный коллектор с плоской тепловой трубой – конструкция.

Представляют собой рекуперативный теплообменник, расположенный в распределителе. В этом случае теплопередача от нагретого теплоносителя вакуумной трубы к теплоносителю циркуляционного контура теплоснабжения здания происходит через стенку и теплоносители этих контуров не смешиваются. Преимущества перед прямоточными коллекторами состоят в сохранении высоких показателей работы при температуре окружающей среды до -45оС, возможности замены отдельной вакуумной трубки, вышедшей из строя, без разбора коллектора и прекращения его работы, а также в возможности регулирования угла установки каждой вакуумной трубки в пределах одного коллектора.

Прямоточные коллекторы

Прямоточный вакуумный трубчатый солнечный коллектор – конструкция.

Объединяют циркуляционный и обогревающийся контур. В распределителе проходят подающий и циркуляционный трубопроводы, к которым непосредственно присоединяются вакуумные трубки. Теплоноситель подается в распределитель по подающему трубопроводу, из которого попадает в вакуумную трубку, где проходит обогрев. Нагретый теплоноситель возвращается в обратный трубопровод и уходит непосредственно на нужды теплоснабжения. Преимущества прямоточных коллекторов перед вакуумными состоят в отсутствии промежуточной стенки между теплоносителями, что снижает тепловые потери и в возможности устанавливать коллектор на любых поверхностях под любыми углами, поскольку циркуляция теплоносителя в пределах всего коллектора будет осуществляться насосом.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

  • жидкостные (о которых мы говорим в данном материале);
  • воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

  • попадает максимальное количество солнечного света,
  • имеет большую площадь,
  • установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

  • вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
  • плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
  • термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
  • трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

  • корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
  • внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
  • по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
  • также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
  • собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

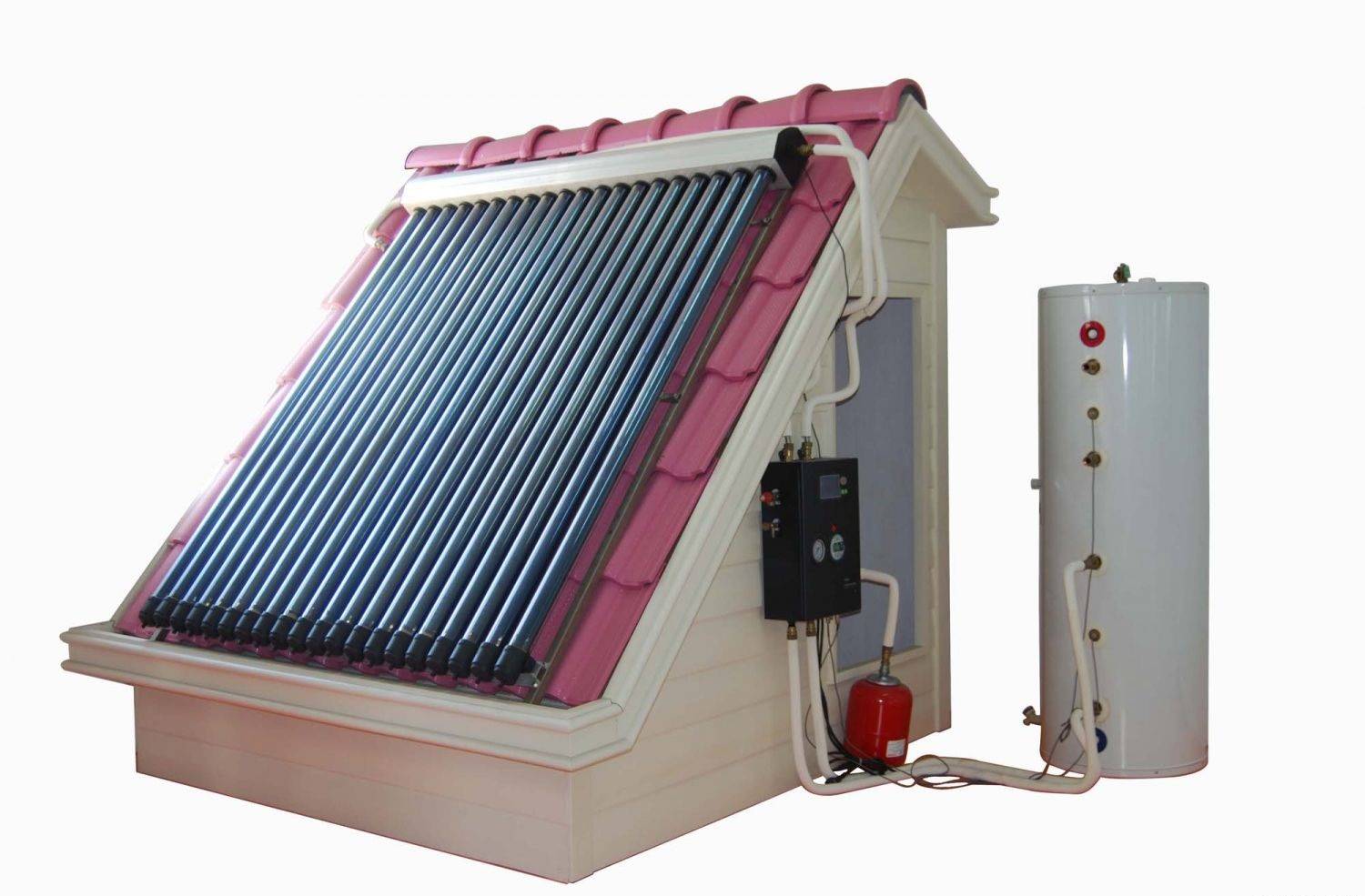

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

  • минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
  • сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
  • концы трубок соединены с трубой, по которой проходит теплоноситель;
  • при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
  • у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Обзор моделей

Дачник

Коллектор Дачник

Эта модель стоит около 18500 руб. Этот коллектор способен нагревать воду до 95 градусов и прекрасно подходит для дачных домиков. Имеет гарантию от производителя 12 месяцев. Этого времени достаточно, чтобы убедиться в его надежности.

Данная модель обладает следующими техническими характеристиками:

  1. Бак объёмом 100 литров изготовлен из высококачественной нержавеющей стали.
  2. Вакуумная трубка имеет длину 150 см.
  3. Диаметр трубки (внешний) 4,8 см.
  4. Максимально возможное давление в трубке 0,6 Мп.
  5. Конструкция устойчива к граду до 0,5 см.
  6. Трубки изготавливаются из боросиликатного стекла, обладающего поглощающим эффектом.
  7. Общий вес коллектора составляет 45 кг.

Комплектация:

  • набор пыльников (уплотнительных) – 1 шт.;
  • трубки вакуумные – 16 штук;
  • станина и комплект болтов – 1 шт.;
  • расширительный бак – 1 шт.;
  • бак-термос на 100 л. – 1 шт.;

CP-II-20-175 от «АНДИ Групп»

Коллектор CP-II-20-175 от «АНДИ Групп»

В комплект входят:

Солнечные коллекторы

  • бак водяной объемом 175 л., внутренний контур выполнен из нержавеющей стали, а наружный из гальванизированной окрашенной стали;
  • трубки вакуумные – 20 шт.;
  • TNC-2 (контроллер).;

Теплоизоляция бака выполнена из полиуретана (50 мм.). Диаметр внутренний 36 см., внешний 46 см., рама из стали толщиной 1,5 мм., имеющая гальваническое покрытие. Чистый вес установки 86 кг.

Самодельный коллектор

Самодельный коллектор Для изготовления коллектора понадобятся:

  • Вакуумные трубки – количество определяет конструирующий мастер. Используются трубки промышленного производства.
  • Блок концентратор – в зависимости от количества трубок выбирается тот либо иной размер устройства. Используется агрегат промышленного производства.
  • Материалы для изготовления рамы.

Комплектующие коллектора

Изготавливается рама коллектора, для этого можно использовать пиломатериалы или профильные элементы из металла. На раме крепится концентратор и вакуумные трубки в следующей последовательности:

  1. На медный стержень надеваются теплопроводные пластины и заглушки.
  2. Устанавливается стержень в вакуумную колбу.
  3. Надеваются фиксирующие чашки.
  4. Надевается защитный пыльник.
  5. Стержень помещается в блок-концентратор.
  6. Процесс повторяется со следующей трубкой.

После сборки солнечный коллектор монтируется на подготовленной плоскости, при этом необходимо учесть следующие условия, как то:

  • при монтаже коллектор следует ориентировать на юг;
  • создать условия для недопущения затенения коллектора;
  • создать защиту от перегрева;
  • надежно закрепить коллектор на подготовленной поверхности.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
