Принцип работы солнечной батареи: как устроена и работает солнечная панель

Область применения солнечных панелей

Стационарные панели

Солнечные панели могут использоваться как в стационарных условиях, так и быть переносными.

Фиксированные модули применяются в следующих областях:

• на солнечных электростанциях;
• в автономных, резервных или гибридных электростанциях для дома или дачи;
• для обогрева помещений и нагрева воды (солнечный коллектор);
• в автономных системах освещения улиц;
• для питания рекламных щитов;
• в системах навигации и сигнализации;
• в насосных станциях и др.

Рассматривая стационарные солнечные электростанции, остановимся подробнее на тех, которые используются для электроснабжения дома. Чтобы обеспечить жилище электричеством с помощью энергии Солнца, понадобятся следующие комплектующие:

• солнечные модули;
• аккумулятор (для накопления неизрасходованной энергии);
• контроллер напряжения (увеличивает срок службы аккумулятора, но не обязателен для установки);
• инвертор (преобразует постоянный ток аккумулятора в необходимый переменный ток для электроприборов).

Домашние солнечные электростанции по отношению к централизованному электроснабжению могут быть:

автономные.

Автономные, т.е. независимые от других источников питания, солнечные электростанции используются там, где невозможно по определенным причинам (значительная удаленность от населенных пунктов) подключение к общей электросети. Их использование целесообразно в южных районах, где длиннее световой день и большое количество ясных дней. В любом случае ее желательно продублировать генератором на горючем топливе. Основные преимущества автономной станции – это ее экологичность, бесшумность, минимальное техническое обслуживание в течение эксплуатации. Минус – ночью или в пасмурные дни электроэнергия вырабатываться не будет. Кроме того для их работы необходимы выше названные комплектующие, которые делают автономную систему довольно дорогой.

резервные.

Резервные, или сетевые, электростанции устанавливаются там, где есть подключение к центральной электрической сети. Она используется, как дополнительный источник электроэнергии. Резервная солнечная электростанция начинает свою работу в случае перерыва подачи электроэнергии от сети. Преимущества – бесшумность, надежность, возможность монтажа на крышу или фасад здания. Также плюсом является отсутствие аккумулятора, контроллера и инвертора, что значительно удешевляет систему.

гибридные.

По сути, представляет собой автономную станцию, подключенную к электрической сети. Энергия, полученная от Солнца, используется в первую очередь, при ее нехватке подача электроэнергии идет уже от централизованного электроснабжения. Позволяет значительно экономить на платежах за потребленную электроэнергию.

Мобильные модули

Мобильные устройства по преобразованию энергии Солнца в электрический ток могут применяться:

• для зарядки мобильных телефонов и других мобильных устройств;
• для питания радиоприемников во время походов, рыбалки;
• для питания систем навигации во время экспедиций;
• для освещения в темное время суток во время походов.

Портативные батареи стали незаменимым аксессуаром у любителей загородных поездок и туристов, путешествующих по диким местам, в которых отсутствует электричество. Так как современная жизнь даже на необитаемом острове или в горах невозможна без различных гаджетов, их подзарядка производится от зарядных устройств, преобразующих солнечную энергию. Портативные солнечные батареи чаще всего выпускаются на основе монокристаллического кремния. Они различаются размерами, формой, мощностью. Компактные батареи с небольшой мощностью могут поместиться в кармане, а большие и мощные  могут быть установлены на крыше автомобиля. Кроме того они снабжены всевозможными переходниками для подключения различной техники.

Производство солнечных батарей

Солнечная батарея состоит, как известно, из нескольких обязательных частей. Основой основ у нее, подобно двигателю у машины или сердцу у человека, является солнечная панель – прозрачный прямоугольный короб с темными квадратиками тонко нарезанного кремния внутри. Кремний, используемый в производстве, а точнее его оксид (соединение с кислородом) – основной элемент производства солнечных батарей.

Технологии, лежащие в основе производства солнечных батарей, все время совершенствуются и состоят из нескольких этапов.

• На первом этапе подготавливают сырье: очищают кварцевый песок, прокаливая его с коксом. В результате он освобождается от кислорода, превращаясь в куски чистого кремния, напоминающие чем-то уголь. Затем, из него выращивают кристаллы – основу солнечных панелей, упорядочив структуру кремния. Для этого чистый кремний опускают в тигель, нагревают до высокой температуры, добавляя в расплавленную лаву затравку. Можно сравнить ее с образцом будущего кристалла, вокруг которого, слой за слоем нарастает кремний упорядоченной структуры. После нескольких часов роста получается кристалл монокремния (или поликристаллический кремний, процесс получения которого более затратный, что сказывается на цене солнечных батарей из него), напоминающий большую сосульку. Затем заготовку  цилиндрическую превращают в параллелепипед. После этого заготовку режут на пластины толщиной 100-200 микрон (толщина трех человеческих волос), тестируют их, сортируют и направляют на следующую стадию обработки.
• На втором этапе пластина паяют в секции, их которых на стекле  формируют блоки, чтобы исключить возможность механического воздействия на  готовые солнечные элементы. Секции обычно состоят из 9-10 солнечных элементов, блоки – из 4-6 секций.
• Третий этап заключается в ламинировании спаянных в блоки пластин этиленвинилацетатной пленкой, а затем защитным покрытием, который осуществляется  с помощью компьютера, который следит за давлением, вакуумом и температурой.
• Четвертый этап заключительный. Во время него монтируется соединительная коробка и алюминиевая рама. Вновь проводят тестирование, во время которого измеряют показатели напряжение холостого хода, ток короткого замыкания, напряжение и ток точки максимальной емкости.

Использование солнечных батарей производства Suntech для освещения стадиона в Пекине

Виды солнечных батарей

В настоящее время солнечные батареи представлены несколькими вариантами в зависимости от типа их устройства, и от материала, из которого изготовлен фотоэлектрический слой.

I. Классификация по типу их устройства:

1. 1. Гибкие;
2. 2. Жёсткие.

II. В зависимости от материала, из которого изготовлен фотоэлектрический слой выделяют:

1. Солнечные батареи, фотоэлемент которых выполнен из кремния. Они в свою очередь бывают монокристаллическими, поликристаллическими и аморфными. Монокристаллические панели достаточно дорогой вариант, но они отличаются высокой мощностью. Поликристаллические дешевле, чем монокристаллические панели. Такие панели медленней теряют свою эффективность с увеличением сроков службы, а так же при нагревании. Аморфные представлены в основном тонкопленочными панелями. Такое устройство солнечной батареи позволяет генерировать солнечный свет, даже в плохих погодных условиях;
2. Солнечные батареи, фотоэлемент которых выполнен из теллурида кадмия;
3. Солнечные батареи, фотоэлемент которых выполнен из селена;
4. Солнечные батареи, фотоэлемент которых выполнен из полимерных материалов;
5. Из органических соединений;
6. Из арсенида галлия
7. Из нескольких материалов одновременно.

Основные типы, которые получили распространение, это многопереходные кремниевые фотоэлементы.

Другие материалы не получили широкого распространения в связи с большой стоимостью.

Выбираем солнечные панели для частного дома

Перед тем, как покупать солнечные панели в частный дом, узнайте:

• Суточное потребление электроэнергии в помещении;
• Место для установки панелей (направлены на юг при этом на них не должно быть тени и выставлен соответствующий угол наклона);
• Аккумуляторы размещаются в теплом помещении при этом температуре до 25 градусов по Цельсию;
• Учитывайте пиковые нагрузки электроприборов;
• Сезонное или постоянное использование системы.

Для регионов с высокой световой активностью лучше всего подойдут монокристаллические батареи. Для дачи или приусадебного участка, если планируется сезонное использование лучше всего подойдут микроморфные поликристаллические модели. Они сравнительно недорогие, хорошо воспринимают рассеянный, боковой свет и работают под углом в пасмурную погоду.

Пример расчетов

Дачный участок потребляет 3-6 кВт*ч электрической энергии, но этот показатель может быть выше при использовании большого количество электроприборов или дополнительного освещения дома. Трехэтажных коттедж потребляет от 20 до 50 кВт*ч и даже больше. На основе представленной информации произведем расчет.

№	Энергопотребители	Мощность, Вт	Количество	Время работы, ч	Потребляемая мощность в сутки, кВт*ч
1	Лампа	90	3	3	1
2	Лампа	50	3	3	0,56
3	ТВ	150	1	4	0,7
4	Насос	400	1	2	1
5	Холодильник	1200	1	2	3
6	Ноутбук	400	1	2	0,8
7	Спутники	20	1	4	0,9
	Всего:	—	—	—	7 кВт (с учетом потерь)

Энергоемкость коттеджа составляет 7 кВт (с учетом потерь). Если дом находится на Юге, где солнечного света достаточно для энергообеспечения, то понадобится порядка 20 батарей. Рабочая мощность одной панели – 400 Вт. Такого количество достаточно для энергоснабжения загородного участка, где постоянно проживает семья из 4-6 человек.

Контроллер зарядки АКБ

Контроллер зарядки батареи предназначен для перераспределения генерируемой электроэнергии. Приоритетом является поддержание АБК в заряженном состоянии, а при полной зарядке — направление энергии на инвертор.

Различают два способа организации контроля зарядки:

• PWM (ШИМ) контроллер — устройство, генерирующее собственные измерительные импульсы с частотой (около 1 Гц) для контроля состояния батареи в широком диапазоне характеристик (широко-импульсный). Схема с простой релейной логикой, т.е. выше напряжения на АКБ (кислотные АКБ — 16,2 В) — выключил зарядку, ниже — снова включил.
• MPPT-контроллер с процессором постоянно отслеживает положение точки максимальной мощности (ТММ) солнечной батареи по току и напряжению. Другое плечо контроллера отслеживает состояние АКБ. Процессор сопоставляет данные и определяет значения тока и напряжения, направляемые на АКБ в зависимости от уровня зарядки.

Оба типа контроллеров обеспечивают комфортный режим работы батареи и не имеют решающих преимуществ друг перед другом. Преимуществом МРРТ можно назвать наглядность процесса его работы и возможность накопления информации.

Как устроена солнечная батарея

Два слоя кремния с разными физическими свойствами образуют тонкую пластину. Внутренний слой – монокристаллический чистый кремний с р-типом проводимости, который покрыт снаружи слоем кремния «загрязненного». Это может быть, к примеру, примесь фосфора. Он обладает проводимостью n-типа. Тыльная сторона пластины покрыта сплошным металлическим слоем.

В каркасе фотоэлементы закреплены таким образом, чтобы можно было заменить, вышедший из строя. Вся конструкция покрыта закаленным стеклом или пластиком, которые ее защищают от негативного воздействия внешних факторов.

Монокристаллические преобразователи

Представляют собой панели со скошенными углами. Их цвет всегда чисто черный.

Если говорить о монокристаллических преобразователях, то принцип работы солнечной батареи кратко можно охарактеризовать как средне эффективный. Все ячейки светочувствительных элементов такой батареи направлены в одну сторону.

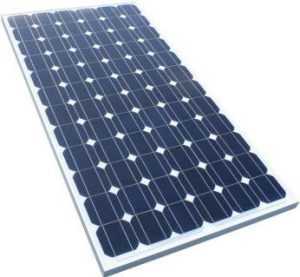

Монокристаллическая панель

Это позволяет получить самый высокий результат среди подобных систем. КПД батарей этого типа достигает 25%.

Минусом является то, что такие панели должны быть всегда обращены лицевой стороной к солнцу.

Если солнце прячется за тучами, опускается к горизонту, или еще не успело взойти, то батареи будут вырабатывать ток довольно слабой мощности.

Что потребуется для преобразования солнечной энергии?

Солнечная энергия может быть преобразована в тепловую и электрическую. Самые первые шаги в использовании энергии солнца человек сделал именно в направлении получения тепла. Можно сказать, что в этом случае и преобразования нет. Принцип работы прост. Он заключается в сборе солнечного тепла. Поэтому и устройства для этого называются солнечные коллекторы. Принцип работы таких установок заключается в сборе тепла с помощью абсорбера и передачи его теплоносителю. В качестве последнего выступает вода или воздух. Такие установки часто используются для отопления и горячего водоснабжения частных домов. Второй вариант использования солнечной энергии – это преобразование её в электричество.

Фотоэлектрический элемент

как организмы используют солнечную энергию

• Монокристаллические;
• Поликристаллические;
• Аморфные.

гибкие солнечные панелиВ результате цена ниже, но КПД оставляют желать лучшего (5─6%).

Фотоэлементы в солнечной батарее

Фотоэлектрические элементы объединяются в солнечную батарею. Как правило, число фотоэлементов в батарее кратно 36, но есть и другие варианты. Помимо солнечной батареи в состав гелиосистем входят и другие устройства для того, чтобы накапливать и распределять электроэнергию. В частности, это:

• Аккумулятор (один или несколько);
• Инвертор (преобразует напряжение из 12 или 24 в 220 вольт);
• Контроллер для управления зарядом-разрядом аккумулятора и подачи питания в сеть.

Солнечные батареи малой мощности (до десяти ватт) применяются в мобильных гаджетах или power bank для зарядки. Системы больше мощности используются для электрификации частных домов и дач.

Принцип работы солнечной батареи

Технология изготовления

Вначале следует спаять фотоэлементы между собой. Если вы купили элементы с металлическими выступами, то тогда можно просто спаять ушки батарей между собой. Делать это нужно очень внимательно и аккуратно. После пайки соединенные компоненты необходимо приклеить к подложке в верхней части панели. Это лучше сделать при помощи специального силиконового клея, который никак не препятствует проникновению солнечных лучей. Кроме того, он способствует нормальному теплообмену. Однако, не переусердствуйте с клеем, так как это может привести к повреждению батарей. Клеить нужно только центр клеток. Далее все элементы нужно соединить с проводом, который подается в одной из заранее предусмотренных вентиляционных отверстий. Для закрепления провода к солнечным элементам лучше использовать силиконовую замазку. Интересное: Солнечная панель своими руками.

На следующем этапе поверх панелей устанавливается оргстекло. Однако, до этого следует подключить диод Шоттки от чувствительных теплопроводящих компонентов. Этот диод послужит блокирующим устройством, которое защитит фотоэлементы при перепадах напряжения. Кроме того, диод Шоттки будет отключать питание системы при маленькой мощности электросети. Так аккумуляторы, заряжаемые от солнца, не будут разряжаться при прекращении питания. Когда диод будет подключен, можно ставить оргстекло и закреплять его винтами. Технология изготовления солнечных панелей является достаточно простой и понятной

Единственное, важно правильно соблюдать последовательность соединения, иначе вся система не будет работать

https://youtube.com/watch?v=3apKOZn-_B4

Как работает солнечная батарея

Принцип работы солнечной батареи основан на наличии полупроводника в виде двух пластин, соединенных друг с другом. Каждая пластина изготавливается из кремния с использованием дополнительных примесей. Благодаря этому пластины обладают своими уникальными свойствами. Первая из них имеет избыток валентных электронов, а вторая имеет недостаток этих электронов. Эти полупроводники получили название n и p. Если эти полупроводники соединить в единое целое, то можно получить PN-переход в месте контакта между ними. В то время, когда на батарею попадают прямые солнечные лучи, на обеих сторонах этого перехода начинают накапливаться положительные и отрицательные плавающие нагрузки. В результате генерируется напряжение и возникает магнитное поле. Если подсоединить к такому элементу провод, по нему потечет электричество.

Как подключить солнечную батарею

Как только вы изготовите солнечную панель, можно начинать заниматься ее подключением. Можно не подключать ее напрямую к сети, чтобы избежать потерь электроэнергии. То есть, желательно установить автономную систему с аккумуляторами. Они будут заряжаться от солнечных батарей каждый день и быстро разряжаться. При этом, глубина разрядки может быть довольно существенной. Поэтому, аккумуляторы могут быстро выйти из строя. Для того, чтобы этого не произошло, лучше оставить подключение к сети через гибридный батарейный инвертор. Это устройство будет отдавать фотоэлементам приоритет при распределении нагрузки. Инвертор не будет отдавать излишки электроэнергии в сеть, а будет передавать ее на аккумуляторы. Такой вариант является одним из наиболее оптимальных. Эта система состоит из гибридного инвертора, контроллера заряда солнечных панелей и аккумуляторов. Такой механизм сможет работать не только как основная, но и как резервная система электропитания.

Солнечные батареи за стеклом

Часто нас спрашивают, насколько снизится выработка солнечных батарей, если их установить за стеклом — внутри балкона, веранды и т.п. Многие дачники боятся, что установленную снаружи солнечную батарею украдут. Некоторые пытаются сделать установку солнечных батарей неприметной.

В солнечных панелях применяется специальное стекло с повышенной прозрачностью, которая достигается пониженным содержанием железа в стекле, но даже оно снижает мощность солнечной панели на несколько процентов. Как видно из таблицы выше, оконное стекло в один слой снижает выработку солнечной панели на 9%, а двойное стекло — на 16%. Это при условии, что эти стекла — идеально чистые и солнечные лучи падают на них перпендикулярно. В реальности же стекла бывают пыльными или даже грязными, что дополнительно снижает их прозрачность. При падении солнечных лучей под углом, отличным от 90 градусов, на передней и задней поверхности каждого стекла возникают переотражения, которые также отводят солнечные лучи от солнечного элемента. Поэтому мы не рекомендуем устанавливать солнечные батареи за оконными стеклами.

Солнечные батареи за стеклом на балконе

Эта статья прочитана 4935 раз(а)!

Как работают солнечные батареи

Солнечный свет попадая на элементы солнечных панелей, преобразуется в постоянный электрический ток. Инвертор преобразовывает постоянный ток в переменный ( в привычные нам 220в), а он, попадая в контроллер, отправляется к потребителям (бытовой технике, осветительных устройств). Аккумулятор же выполняет роль буфера между солнечными батареями и инвертером. Мощность инверторов может быть разной: 250-8000 Вт

Главные параметры, на которые следует обращать внимание: напряжение, мощность. Причем нужно не просто изучить характеристики, а соотнести эти параметры друг с другом

Отмечают наиболее подходящие варианты, исходя из напряжения (В) и мощности (Вт):

• 12 В, 600 Вт;
• 24 В, 600-1500 Вт;
• 48 В, от 1500 Вт и выше.

Принцип действия солнечных батарей

Существующие разновидности преобразователей:

1. Автономные. Функционируют без подключения к основной энергосети. При выборе автономных преобразователей учитывают мощность всей подключаемой техники. Дополнительно делают запас, т. к. некоторые устройства при включении создают повышенную нагрузку из-за существенных значений пусковых токов.
2. Синхронные. Модуль подключен к основной энергосети. Он также оснащен аккумуляторной батареей, имеет свойство накапливать энергию. Излишки «сбрасываются» обратно в сеть. При возникновении перебоев (отмечается недостаток электроэнергии), модуль снова получает требуемое количество от основного источника.

Существуют также многофункциональные устройства. Они объединяют возможности первого и второго варианта. Кроме того, различают преобразователи по форме сигнала напряжения:

• синусоида: модули с таким элементами стоят дороже, т. к. обеспечивают более высокое качество тока, появляется возможность подключить крупногабаритную технику;
• прямоугольный: недорогие преобразователи, чаще всего используются для обеспечения питания осветительных приборов, многие виды техники несовместимы с источниками напряжения данной формы;
• псевдосинусоидальный: представители низкой ценовой категории, т. к. качество сигнала ниже, чем в первом случае, они подключаются к любым приборам.

Преимущества и недостатки солнечных источников энергии

Преимущества:

• Экологически чистая энергия;
• Неисчерпаемость и постоянство солнечной энергии;
• Минимум обслуживания;
• Длительный срок службы;
• Доступность;
• Экономичность;
• Большая область применения.

Недостатки:

• Высокая цена панелей;
• Нерегулярность из-за погодных условий;
• Высокая цена аккумуляторных батарей для аккумулирования энергии;
• Для большей мощности необходимо устанавливать большие площади солнечных панелей.

Таким образом, анализируя все вышеупомянутое, можно отметить, что в данный момент получить выгоду от солнечной энергии могут лишь достаточно богатые собственники загородных домов. Они могут без проблем дождаться того этапа, когда батареи окупят себя.

Подводя итог

При покупке солнечных батарей, российские жители хотят уменьшить затраты на электроэнергию. Коммунальные платежи за электричество самые большие, это касается частных домов и коттеджей. Это будет эффективно только при установке автономной сетевой (подключенной к общей сети электроснабжения). Средний срок окупаемости одной электростанции для дачи 7-8 лет, срок напрямую зависит от тарифа на электроэнергию и географической широты.

Отдельно отметим, что отопительные системы можно сделать своими руками. Однако лучше попросить помощи у друзей, так как оборудование тяжелое и самому переносить его с места на место сложно. Вот, несколько полезных примеров:

Создание солнечного системы, обеспечивающей горячее водоснабжение, электроснабжение и отопление жилого дома.
