Как правильно выбрать подходящую модель
Выбор гофрированного сифона для раковины обусловлен несколькими главными факторами:
- местом, куда будет монтироваться сифон;
- размерами мойки и диаметром сливного отверстия;
- материалом, из которого он сделан.
Если кухонная мойка находится в таком месте, где под ней совсем мало места, однозначно ставится просто гофрированная труба и изгибается. Если пространство позволяет, можно использовать и стаканный сифон с гофрированным отводом.
Выбор материала и деньги, за которые покупатель готов купить изделие, взаимосвязаны. Если важнее прочность и долговечность, лучше выбрать металлическую гофру. Если же бюджет ограничен, пластиковая гофра для сифона справится со своими функциями, но использовать ее придется более бережно.
Непосредственно при покупке нужно обратить внимание на комплектацию. Зачастую сифоны продаются в комплекте с креплениями, но дешевые модели могут быть без них
Тогда фиксаторы придется покупать отдельно, а это дополнительные хлопоты, так как не все изделия и крепления к ним соответствуют ГОСТу. К тому же размеры гофры для раковины могут не совпадать со сливным отверстием.
Также можно предусмотреть на будущее установку перелива и дополнительных отводов, если на момент покупки в них нет необходимости.
Особенности гофротруб и их применение в канализационных системах
Гофрированная труба представляет собой изделие, имеющее спиральные кольцевые утолщения по всему периметру. Гофра за счет увеличения площади поверхности трубы придает ей гораздо большую жесткость по сравнению с обычными гладкими изделиями. Это обеспечивает гофротрубам главное преимущество — повышенную механическую прочность и устойчивость к давлению, сжатию и вибрации. Благодаря гофре изделия используют для укладки канализации под толстым слоем грунта, бетона, в том числе на участках с повышенной механической нагрузкой — например, под проезжей частью.
Гофрированные трубы подходят для установки в т.н. безнапорных системах, где давление рабочей среды создается естественным движением жидких масс под действием гравитации, но без участия насосов.
Сфера применения гофрированных труб очерчена основными видами канализационных систем:
- наружная канализация для отвода хозяйственно-бытовых сточных вод;
- ливневая канализация для сбора, аккумулирования и отведения грунтовых, талых и дождевых вод;
- общесплавная промышленная канализация.
Преимущества
Выпускаемые многими отечественными и зарубежными производителями гофротрубы для канализации имеют следующие особенности:
- В отличие от металлов обладают высокой химической и коррозионной стойкостью к воде и агрессивным химическим веществам (кислотам, щелочам, растворам солей, продуктам нефтепереработки).
- Эксплуатируются в широком диапазоне температур.
- Устойчивы к биологическому воздействию и минеральным отложениям, на внутренних стенках не образуется известковый налет.
- Форма изготовления в виде жесткого гофрирования придает изделиям прочность, превышающую значения у всех полимерных, асбестоцементных, бетонных, керамических аналогов при одинаковой площади сечения, и уступающую по показателям только металлам.
- Стойки к механическому истиранию внутренних и наружных стенок.
- Производитель выпускает широкий ряд муфт и фитингов, обеспечивающих удобное соединение элементов трубопровода при изменении направления и подключении отдельных ветвей, перехода с одного диаметра на другой, подсоединение трубопроводных линий из других материалов отличного диаметра.
- Благодаря малому весу, гофротрубы легче и проще монтировать, чем аналогичные изделия из других материалов.
- Материалы изготовления (полиэтилен и полипропилен) обладают высокой ударопрочностью и устойчивостью к деформации, наряду с высокой кольцевой жесткостью они эластичны и не разрушаются при сдавливании.
Производители
- Основные размеры труб составляют: в длину 6 или 12 м, стандартный диаметр 110 — 1200 мм, встречаются высокопрочные изделия диаметром 2400 мм (Корсис АРМ). Благодаря обширному ряду размерных параметров, гофротрубы широко используют во многих отраслях народного хозяйства, в строительной сфере и быту.
- При двухслойной структуре гладкая внутренняя стенка оказывает минимальное гидравлическое сопротивление канализационным стокам — это улучшает проходимость и позволяет избежать засоров.
- Область применения гофрированных труб намного выше, чем у гладких, в бытовом хозяйстве с их помощью делают водозаборные и дренажные колодцы, накопительные канализационные ямы, технические и смотровые колодцы, реанимируют бетонные колодезные кольца, во всех приведенных случаях используют изделия большого диаметра от 500 мм. Недорогие двухслойные изделия диаметром 110, 160 или 200 мм применяют для устройства обычной, стоковой и ливневой канализации, изделия с перфорацией используют для укладки в дренажные поля.
- Отечественный и зарубежный производитель указывает сроки службы своей продукции 50 лет и больше.
К недостаткам гофротруб относят низкую устойчивость внутренних стенок к ультрафиолету (при длительном хранении трубы с торцов закрывают защитными крышками), недостаточную термостойкость изделий из полиэтилена, сужающую сферы их использования. И, пожалуй, главными недостатками, ограничивающими широкое применение гофротруб в быту, является высокая цена популярных брендов, почти в два раза выше гладкостенных изделий, а также сложность раструбного соединения на резиновые кольца, требующая приложения значительных механических усилий и специального оборудования.
Сечение и схема стыковки гофротрубы
Выбор производителя
Гофротрубу из нержавеющей стали изобрели в конце ХХ века в Японии, но производители постсоветского пространства освоили технологию недавно – несколько лет назад. Выпуск продукции происходит как на головных предприятиях, так и в компаниях, являющихся их официальными подразделениями. Качество продукции не страдает, так как выпуск осуществляется на импортном оборудовании с соблюдением всех стандартов.
Производители
KOFULSO – фирма из Южной Кореи, изготавливает гофрированные трубы из нержавеющей стали со специальным полиэтиленовым покрытием, разной цветовой гаммы.
NEPTUN – российская фирма, выпускает высококачественную продукцию по доступным ценам.
INOFLEX – немецкий филиал компании MEIBES, предлагает готовое изделие в бухтах до 80 метров. Используют также и в установках на солнечных батареях.
LAVITA – еще одна компания из Южной Кореи. Гофротрубы из нержавеющей стали производят в отожженном и неотожженном виде.
На что обратить внимание при покупке
Приобретая гофрированную трубу из нержавеющей стали, необходимо посмотреть на упаковку бухты – ее целостность не должна быть нарушена. Продукция дорогая, и у недобросовестных продавцов есть соблазн предложить подделку. Это может отразиться на безопасности эксплуатации.
Целостность упаковки важна еще и потому, что на самой гофре нет никаких обозначений, поэтому сохраненная упаковка поможет не ошибиться в выборе нужного диаметра гофротрубы.
Следует внимательно осмотреть само изделие, подержать в руках
Гофра высокого качества легко сгибается, и что важно – не пружинит, пытаясь вернуться в прежнее состояние. Хорошая труба имеет ровный стыковой шов, равномерные расстояния между кольцами гофры
На ней не должно быть вмятин, сколов, царапин. Если вы обнаружили дефекты, поищите изделие в другом магазине.
Приобретая гофрированную трубу для подводки к сантехнике или отопительному котлу, размер можно прикинуть «на глаз». Для использования изделия в системах обогрева нужен точный расчет. Определившись с размером, добавьте еще метр – полтора на «припуски на швы».
Чтобы не случилось неприятностей при эксплуатации системы отопления, не менее ответственно нужно подойти к выбору комплектующих к гофротрубе. Специалисты рекомендуют использовать «родные» фитинги, произведенные той же фирмой, что и гофрированная труба. Также следует проверить все детали на наличие брака.
Стоимость
Цена на канализационные гофрированные трубы разнообразна. И напрямую зависит от нескольких параметров, таких как например: производитель, материал из которого они изготовлены, а также размеров.
В таблице приведены средние цены
| Наименование продукции | Размер (в мм.) | Цена за 1 п.м (руб.) |
| Труба гофрированная | 110 | 840 |
| Двухслойная с раструбом (класс SN8) | 250 | 6780 |
| Гофрированная класса SN 4, 8, 16 | 160 — 1000 | 200 и более |
| Труба безнапорная | 110 | 180 |
| 400 | 370 | |
| ПНД/ПВД | 50 | 55 |
| 200 | 250 |
Легкие и надежные, с длительным сроком эксплуатации и простым монтажом, гофрированные трубы оптимальный вариант для устройства не только системы канализации, но и для дренажных и ливневых водоотводов.
Видео: Соединение двухслойных гофрированных труб

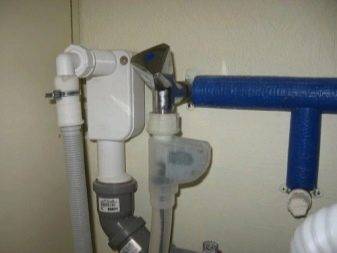

Особенности подключения слива стиральных машин
Иное дело с подключением слива стиральных машин. К данным шлангам предъявляются более высокие требования по прочности, так как из-за меньшего диаметра давление, особенно при сливе стиральной машины, повышенное. Для этих целей чаще используют толстостенные отводы из наиболее прочных и упругих материалов, устойчивые к воздействиям на излом и рассчитанные на повышенное давление.
Подсоединение слива стиральных машин производится следующими способами.
- Прямое соединение с канализацией. Обеспечивается специальная врезка в канализационную систему, но применяется гидрозатвор на основе стандартного шланга в комплекте оборудования (используется стандартный держатель, придающий сливному шлангу U-образную форму).
- Подключение к канализации посредством автономного сифона для машины. Также осуществляется специальная врезка в общий слив, куда устанавливается сифон, к которому, в свою очередь, присоединяется сливной шланг стиральной машины.
- Чтобы подсоединить сливной шланг стиральной машины к канализационному входу, наиболее приемлемым решением считается крепление слива к сифону под раковиной. Для этого должно быть установлено устройство бутылочного типа с дополнительным соединительным штуцером соответствующего диаметра, так называемый универсальный сифон совмещенной конфигурации.
Подобные приборы наиболее функциональны и позволяют сэкономить время и средства. Они предназначены для одновременного сброса использованной воды от стиральных машин и раковин. В настоящее время выпускаются подобные устройства с несколькими штуцерами, которые оборудованы клапанами обратного запирания. Это обеспечивает двойную защиту и позволяет синхронно подключать такие мощные агрегаты, как стиральная машина и посудомоечное устройство.
О том, как выполнить ремонт гофры и сифона, вы можете узнать из следующего видео.
Непосредственное подключение гофры к канализации
Как правило, гофрированную трубу применяют для монтажа унитаза. Так что далее будет расписан именно этот процесс. Впрочем, в случае с раковиной и иными сантехническими устройствами все будет выглядеть примерно тем же самым образом.
Итак, на первом этапе необходимо будет подготовить само сантехническое оборудование. В случае, если оно только что из магазина, ничего делать не придется. Однако, если был совершен ее демонтаж, то перед подключением необходимо тщательным образом очистить от старого герметика демонтированный унитаз. Можно даже дополнительно обработать края выпуска наждачкой – чтобы снять остатки герметика, цемента и т.д. Ведь даже малейшие шероховатости в местах стыков приведут к тому, что будет нарушена герметичность именно в этом месте.
Теперь на выпуск нужно будет с наружной его стороны нанести небольшое количество герметика. На выпуск надевается тот конец гофры, где располагается мембрана. При этом нужно следить также и за тем, чтобы отвод закрывал края выпуска примерна на 50 – 60 миллиметров. Нужно также внимательно следить за тем, чтобы отсутствовали перекосы. Гофра должна быть надета как можно ровнее.
Гофрированная труба применяется для монтажа унитаза, раковины, мойки и прочих сантехнических устройств.
Как только герметик будет высушен – можно устанавливать унитаз на место. И можно будет выводить гофру на канализацию. Для этого до упора вставляется в заранее очищенное отверстие край трубы с внешним уплотнителем. Проведение герметизации здесь, в принципе, проводить не обязательно, но можно и подстраховаться.
Теперь можно совершить и пробный пуск воды. Просто включить водоснабжение и совершить несколько интенсивных смывов, либо пару-тройку раз вылить в унитаз ведро воды. Если не наблюдается протечек – значит, все в полном порядке. Процедуру подключения можно считать завершенной.
Классификация труб по материалу
Чаще всего для изготовления гофрированных труб различных модификаций используются такие виды полимеров, как поливинилхлорид (ПВХ) и модификации полиэтилена (ПТН, ПНД). Ниже мы подробнее рассмотрим оба типа материалов:
Вариант № 1: изделия из ПВХ
Один из самых распространенных видов пластика, поливинилхлорид, обладает следующими качествами:
- высокий коэффициент износостойкости;
- инертность к агрессивным средам, в том числе к щелочам, кислотам, минеральным маслам;
- морозостойкость – даже при полном промерзании на материале не появляются трещины;
- негорючесть – при + 120 ° С ПВХ разлагается с выделением окиси углерода.
К недостаткам такого материала можно отнести чувствительность к высоким температурам – изделия из ПВХ начинают деформироваться уже при + 60 ° С.
Гофрированные трубы из ПВХ могут иметь разную кольцевую жесткость. Легкие конструкции желательны для использования на поверхности, а тяжелые и сверхтяжелые – для подземных
Трубы ПВХ считаются универсальными – их можно использовать для прокладки промышленных и частных канализационных сетей. Высокая прочность таких изделий, а также их устойчивость к нагрузкам позволяет использовать их для подземной прокладки в самых напряженных местах, например, под загруженными магистралями с большим потоком транспорта.
Для прокладки коммуникаций используются два типа элементов, а именно:
- гофрированные канализационные трубы;
- изделия с датчиками, используемые в качестве защитных конструкций для кабельных линий.
В зависимости от показателя прочности трубы ПВХ можно разделить на следующие категории.
Легкие. У них низкое сопротивление нагрузке. В основном они используются для установки внешних систем.
Легкие гофрированные трубы имеют низкий коэффициент жесткости. Они не подходят для подземной установки, но могут использоваться для надземных конструкций
Тяжелый. Средний показатель механической стойкости позволяет заглублять эти конструкции на глубину до 15 м.
Супер тяжелый. У них самые высокие показатели жесткости, что делает их пригодными для монтажа цепей в местах, подверженных повышенным механическим нагрузкам: тяжелые почвы и участки под проезжей частью дороги.
Для оптимального решения конкретной задачи также важно учитывать диаметр трубы и другие качества
Вариант № 2: полиэтиленовые изделия
Для производства гофрированных изделий используются высококачественные марки полиэтилена ПЭ80, ПЭ63 и полученный полиэтилен низкого давления (ПНД).
Используемые типы пластиков обладают следующими свойствами:
- абсолютная устойчивость к щелочам и кислотам;
- отличная морозостойкость (следует отметить, что трубы из этого материала при промерзании растягиваются;
- хорошая прочность, долговечность;
- большая эластичность;
- экологичность, так как полимер может быть переработан.
Единственный недостаток полиэтилена – отсутствие устойчивости к высоким температурам. Однако есть некоторые модификации этого полимера, которые выдерживают транспортировку горячих и даже горячих отходов до + 80 ° C.
Гофрированные полиэтиленовые трубы получили распространение благодаря высоким расходным качествам этого легкого, стойкого и инертного материала к агрессивным веществам
Гофрированные полиэтиленовые трубы имеют двухслойную структуру. Такие изделия используются для устройства наружной канализации, при этом за счет высокого показателя жесткости кольца их можно прокладывать на глубине до 20 м.
Сфера применения полиэтиленовых гофрированных элементов очень широка, но чаще всего их используют для прокладки канализационных сетей и организации водоотводов. Продукты дренажа почвы изготавливаются из перфорированных материалов, что обеспечивает им отличный баланс между легким весом и высокой прочностью.
Простые в установке схемы чрезвычайно эффективны и могут прослужить много лет.
Еще одним преимуществом труб из ПНД является их большая эластичность – их можно монтировать без фитингов, что значительно упрощает процесс и снижает затраты на установку.
Сравнение, специфика применения и маркировка труб ПВХ и ПНД для наружной канализации описаны в этой статье.
Разновидности
Производство гофрированных труб
для канализации ведется на базе двух видов сырья:
- ПВХ;
- ПНД, ПВД.
Рассмотрим оба вида внимательнее:
Трубы из ПВХ
Трубопроводы из ПВХ относятся к наиболее популярным линиям водоотведения. Они показывают высокие рабочие качества в сочетании с низкой ценой. Различают три разновидности:
- легкие. Обладают сравнительно низкой прочностью,
применяются для сборки внутренних участков или для работы в благоприятных
условиях; - тяжелые. Способны переносить значительные нагрузки.
Используются на глубинах до 15 м; - сверхтяжелые. Обладают большой жесткостью и
прочностью. Используются в самых сложных, перегруженных участках сети.
Каналы из ПВХ универсальны, встречаются как в частных, так и в общественных сетях.
Полиэтиленовые изделия
Трубопроводы
из полиэтилена обладают более высокими рабочими качествами, чем виниловые
аналоги. Они абсолютно не реагируют на контакты с кислотами или щелочами. Кроме
этого, они лучше переносят охлаждение, не теряя своей эластичности. Полиэтиленовые
гофротрубы показывают неустойчивость к высоким температурам, но для систем
водоотведения это не критичный недостаток. При этом, гофрированная труба для ливневой канализации
из полиэтилена надежнее виниловой, так как она легче переносит перепады температур.
Укладка ливневых систем не производится на большой глубине, поэтому
устойчивость к низким температурам очень важна.
Для
изготовления используют разные марки полиэтилена, как высокого, так и низкого
давления. Среди них марки ПЭ80, ПЭ63, несколько видов ПНД. По конструкции
полиэтиленовые и виниловые изделия не отличаются друг от друга, хотя первые
более эластичные и могут использоваться без фитингов.
Прокладка трубопровода из гофрированных труб
При прокладке трубопровода канализации можно выделить несколько этапов работы:
- подготовка траншей;
- стыковка труб;
- обратная засыпка.
Рассмотрим подробнее этапы работы с пластиком.
Подготовка траншей
Земляные работы при прокладке трубопровода канализации из гофрированных труб проводят в соответствии с требованиями СНиП 3.02.01 – 87. Вот основные правила их проведения:
- Ширина подготавливаемых траншей должна быть такой, чтобы монтажник, находясь внизу, мог нормально выполнять свою работу. То есть, расстояние между боковой стенкой траншеи и стенкой уложенной трубы не должно быть меньше 20-25 см.
- После того как траншея будет выкопана, нужно внимательно обследовать ее дно. Там не должно быть крупных камней и промерзших участков. Валуны должны быть заблаговременно удалены, а место выемки должно быть засыпано грунтом и уплотнено.
- Если грунт на участке очень рыхлый, то может потребоваться проведение мероприятий по укреплению дна. Укрепление проводят путем бетонирования.
- При подготовке траншеи следует выдерживать угол наклона, который указан в проекте трубопровода. При невыполнении этого условия самотечная канализация не будет нормально работать.
- При любом типе грунта предусмотрено устройство «подушки» под трубы. В качестве подсыпки используется чистый песок или мелкий гравий (размер гранул – до 20 мм). Толщина слоя подсыпки – 15 см.
Соединение труб
Как может соединяться гофра труба для канализации? Как правило, в частном строительства используется соединение «в раструб». Основные правила монтажа:
- Проводить работу по сборке трубопровода необходимо в теплую погоду, температура воздуха на улице должна быть выше 15 градусов.
- Перед началом сборки рекомендуется провести осмотр труб на предмет их соответствия размерам, указанным в проекте, а также на отсутствие каких-либо дефектов, которые можно выявить визуально.
- Трубы следует разложить по бортику подготовленной траншеи, причем раструбы труб должны быть ориентированы в сторону, противоположную уклону.
- Перед началом операции соединения необходимо почистить сам раструб и гладкий конец трубы, удаляя пыль и прочие загрязнения.
- При раструбном соединении необходимо использовать резиновые уплотнители. Уплотняющее кольцо помещается в паз на втором витке гофры, при этом нужно следить, чтобы профиль уплотнителя был направлен в противоположную сторону от направления введения трубы в раструб.
- При необходимости выполнить соединение гофрированной трубы с элементами трубопровода, выполненными из других материалов (чугуна, железобетона, асбестоцемента и пр.) необходимо применять специальные фитинги – муфты или фланцы.
В некоторых случаях вместо соединения «в раструб» применяется сварка труб встык. Эта работа производится в соответствии с требованиями ГОСТ 16310-80. При сваривании используются те же аппараты, которые применяют для соединения простых труб из полиэтилена.
Суть процесса заключается в разогреве торцов труб до начала расплавления пластика и их соединение с определенным давлением. После охлаждения пластика образуется монолитный шов.
Еще один метод соединения – использование муфты с уплотнительным кольцом. При этом уплотнитель устанавливается в паз гофры:
- При диаметре труб 250-1200 мм кольцо вставляется в первый паз рифления.
- При диаметре труб 125-200 мм – во второй.
Соединение при помощи муфт получается герметичным и надежным
Обратная засыпка
При выполнении обратной засыпки сначала используют песок. Слой песка должен быть выше трубы на 8-10 см. При этом по краям от трубы песок следует уплотнить, а над самой трубой этого делать не требуется.
Поверх песка можно насыпать грунт, который был вынут при копке канавы. Нужно следить, чтобы в засыпаемом грунте не попадалось крупных валунов или больших смерзшихся комков земли.
Полимерные гофрированные трубы – это практически идеальный материал для постройки наружных трубопроводов. Это могут быть системы канализации, дренажные схемы или ливневки.
Разновидности по сферам применения
Учитывая области использования труб, имеющих складчатую структуру, можно выделить следующие категории.
Гофрированные трубы небольшого диаметра применяются для прокладки проводов и кабелей. В этом случае они используются в качестве защитной оболочки
Для защиты проводов и кабелей используют электромонтажные гофры. Эти изделия имеют средние коэффициенты эластичности и устойчивости к механическим повреждениям.
Однослойные гофрированные трубы отличаются меньшим весом при большей гибкости. Такие элементы большого диаметра часто применяются для защиты газопровода, а компактные изделия – для прокладки кабелей.
Гофрошланги используются для прокладки кабелей под землей. Как и гофротрубы, они состоят из двух слоев – внешнего и внутреннего, но имеют меньший диаметр
Двухслойные гофрошланги, отличаются хорошей жесткостью и прочностью, что позволяет им выдерживать большие нагрузки. Обычно их используют для монтажа кабелей в сложных условиях, например, глубоко под землей.
Гофротрубы, состоящие из двух слоев. Подобные изделия имеют отличные показатели прочности/стойкости к агрессивным веществам, что позволяет использовать их для прокладки канализации.
Особенности конструкции
Гофрированная канализационная труба несколько отличается от того, что мы привыкли видеть. Еще лет 30 назад канализацию собирали исключительно из тяжеловесных трубных материалов.
Преимущественно из чугуна или асбеста. До того момента как на рынке в избытке появились вышеназванные материалы, пользовались еще более несовершенной продукцией. Например, собирали канализацию из свинцовых труб или обычных бетонных форм.
Эти трубы были гладкими и достаточно надежными. Стоит понимать, что бетон, как бы мы его сейчас не оценивали, остается прочным и долговечным материалом, неплохо справляющимся с постоянной влагой, присутствующей в канализации. Схожие свойства есть и у чугуна.
Бетонные или чугунные трубы невозможно установить своими руками, вообще не прибегая к применению кранов или лебедок.
Другое дело – современные гофрированные трубы. Их весят иногда, в десятки раз меньше веса аналогичного изделия из чугуна, а по прочности они ему не уступают. Даже более того, гофрированная структура в сочетании с применением полимерных материалов дает больший прирост прочности и пластичности, чего нет у бетонных или чугунных труб.
Двухслойные гофрированные трубы диаметром 300 мм
Сама по себе гофрированная труба имеет ребристую наружную структуру. Она как бы опоясана рядами ребер, стоящих на одинаковом расстоянии друг от друга. Задача ребер – создание своеобразного каркаса прочности, регулирующего и повышающего кольцевую жесткость трубы.
Там где раньше приходилось попросту наращивать диаметр заготовки, теперь используют продвинутые ребристые каркасы, способные давать удивительные результаты при серьезной экономии материалов.
И это притом, что современные гофрированные трубы выливают отнюдь не из бетона или стали, а из полиэтилена и ПВХ. А полимеры, как вы, наверное, и сами знаете, по прочности им существенно уступают.
Используемые материалы
Абсолютными фаворитами в деле производства гофрированных труб выступают полимерные материалы.
Полимеры отлично подходят в качестве базовых компонентов для подземных коммуникаций. Они достаточно прочные, чтобы выдерживать давление средних объемов грунта (для серьезного заглубления используется гофрированная структура, существенно повышающая кольцевую прочность и устойчивость трубы), не реагируют на влагу, не поддаются коррозии, не страдают от циклов заморозки.
И самое главное – полимеры крайне долговечны. Сложно найти более удобный в этом плане материал. Даже самый дешевый пластик разлагается в течение 50-80 лет, а мы говорим отнюдь не о дешевых полимерных пакетах.
Простенькая канализационная гофрированная труба диаметром от 110 до 300 мм в земле легко простоит до полувека, вообще не подавая признаков разрушения.
Гофрированные обертки для кабелей из ПВХ
Преимущественно для формирования гофрированных труб используют:
- полиэтилен;
- ПВХ.
Оба материала относятся к группе полимеров, но отличаются по своей структуре и некоторым базовым свойствам.
К примеру, полиэтилен, особенно низкого давления или ПНД, намного прочнее ПВХ. Именно его применяют для создания наружного слоя гофрированной канализационной трубы.
ПНД производят при высоких температурах в камере с низким давлением. Материал это цепкий и прочный, не в пример надежнее ПВХ и даже полипропилена. При этом он обладает теми же полезными свойствами, что и его собраться.
Единственное слабое место ПНД – высокие температуры в сочетании с постоянным воздействием ультрафиолетовых лучей. Однако это касается только дешевого ПНД, да и к тому же, для канализации ни первый, ни второй момент особой опасности не представляет.
ПВХ – полимер иного вида. Он мягче и дешевле ПНД. ПВХ или поливинилхлорид, преимущественно задействуется при сборке внутренней канализации, кабель каналов и т.д. Он не такой прочный и плохо реагирует на скачки температуры. Поэтому принято использовать ПВХ либо в связке с ПНД, например, в многослойных трубах, либо в качестве ограничительных.
ПВХ в виде гофрированной трубы применяют для защиты кабелей от разрушения, создания вентиляционных прослоек и т.д. Применять его в единственно числе для формирования наружной подземной канализации, по меньшей мере неразумно.
Особенности гофрированных труб
Гофротрубы, изготовляемые из современных видов полимеров, имеют своеобразный внешний вид благодаря эластичной складчатой поверхности.
Гофрированные трубы имеют своеобразную рифленую поверхность. Эта особенность позволяет увеличить показатель кольцевой жесткости, от которого зависит прочность изделий
Такие изделия могут иметь одно- или двухслойную структуру, при этом особой распространенностью пользуется второй вариант, совмещающий гофрированную наружную оболочку с гладкой внутренней поверхностью. В этом случае рифленая структура надежно защищает сердцевину трубы от механических воздействий, в частности от давления грунта.
Гофрированные трубы выпускаются разных моделей. Особой популярностью пользуются изделия с рифленой наружной поверхностью и идеально гладкой сердцевиной
Обычно диаметр двухслойной пластиковой трубы варьируется в пределах 110-1200 мм, при этом показатель кольцевой жесткости составляет 4 до 16 КН на кв. м.
Как и гладкие изделия для наружной канализации, гофроэлементы обычно имеют оранжевый, рыжий или коричневый цвет, однако некоторые производители выпускают трубы этого типа других тонов, например, черного.
Отличия ребристых изделий от гладких
По ряду показателей гофрированные трубы превосходят гладкие аналоги:
- они в разы надежней, прочней, устойчивей к воздействиям;
- обладают повышенной гибкостью и эластичностью, благодаря чему облегчается их прокладка, в том числе и в сложных условиях, например, на перепадах рельефа;
- для монтажа гофрированных изделий практически не требуется фитингов и иных соединительных элементов, без которых невозможно собрать систему из гладких труб;
- у гофр есть возможность регуляции степени жесткости путем утолщения некоторых колец – эта функция может понадобиться при укладке подземной канализации;
- в случае протечки или других изъянов гофрированную трубу починить легче, нежели гладкую.
Легко убедиться в том, что потребительские качества гофроэлементов значительно превышают показатели традиционных аналогов.
Галерея изображений
Фото из
Изделия для устройства гофрированных трубопроводов
Водонепроницаемость полимерной трубы
Приоритетная эластичность гофрированной трубы
Фитинги для гофрированных канализационных труб
Применение различных видов гофротруб
Изделия со складчатой структурой широко используют для различных целей:
- сборки дренажных схем;
- безнапорных устройств дождевой канализации;
- монтажа систем, предназначенных для водоотведения производственных стоков;
- проводки безнапорных подземных схем канализации – хозяйственно-бытовой, общесплавной;
- конструкций, предназначенных для сельского хозяйства.
Специальные разновидности пластмассовых гофрированных труб, имеющие повышенные показатели кольцевой жесткости и морозоустойчивости, подойдут для устройства проходов под высоконагруженными магистралями.
Выводы и полезное видео по теме
На представленном ниже видео вы можете наглядно увидеть процесс соединения двухслойных гофрированных труб на объекте:
Гофрированные трубы совмещают множество достоинств: легкость монтажа, стойкость по отношению к агрессивным материалам, механическим воздействиям, низким температурам. При тщательном выборе изделий и корректном монтаже канализационные системы, созданные из этих элементов, будут служить долго и надежно.
Имеете опыт применения гофрированных труб для обустройства внешней канализации? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте – блок для связи расположен ниже.
