Как подключить газовый баллон к плите: пошаговая инструкция

Подготовка к установке

Перед установкой газовой панели следует извлечь ее из упаковки, проверить на наличие механических повреждений. Если все в порядке, можно приступать к установке. Но для начала проверить необходимую документацию. Чтобы установить в своем доме газовую плиту, необходимы следующие документы:

• паспорт собственника дома или квартиры;
• справка о прописанных жильцах;
• свидетельство гос. регистрации;
• справка о регистрации жилого объекта, свидетельство о собственности;
• книжка абонента (при ее наличии);
• квитанции;
• паспорт счетчика;
• договор на техобслуживание газового оборудования;
• техпаспорт на помещение.

Схема газовых труб в многоквартирном доме

Комплект документов необходимо передать в городскую газовую службу, которая подготовит и выдаст новую книжку абонента, контракт на обеспечение газом дома или квартиры. В бланке следует заполнить все пункты, после чего проводится инструктаж по эксплуатации газовых приборов. По окончании этих процедур заключается договор с газовой службой, которая дает разрешение на установку устройства. Далее можно приступать непосредственно к процедуре установки.

Необходимый инструмент

Для самостоятельного демонтажа старой и монтажа новой плиты не потребуется каких-то особенных инструментов. Вот список того, что понадобится:

• разводные ключи;
• отвертка;
• герметик;
• газовый шланг;
• газовая обмотка.

Для обеспечения герметичности подключаемого к трубе шланга важно выбрать качественный уплотнитель. Лучше всего подойдут «Локтайт» или «Фум-лента»

Демонтаж старой плитки

Перед установкой новой плиты необходимо отключить и демонтировать старую

Для начала важно перекрыть кран. Его полное закрытие можно проверить, включив конфорку. Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации.

Чтобы ручка нового крана не мешала при навинчивании, ее следует снять. Далее следует приготовить уплотнитель и влажную тряпку. Последняя пригодится для закрытия отверстия после снятия старого крана. Перед работами обязательно открыть окно или форточку.

Схема газовой плиты

Когда подготовка завершена, нужно выкрутить старый кран и закрыть трубу влажной тряпкой. Затем следует почистить резьбу после снятого крана, наложить уплотнитель. Далее действовать следует быстро, но аккуратно. Нужно достать тряпку (не стоит бояться того, что газ выходит, именно для этого открывается окно) и навинтить на резьбу с уплотнителем новый кран.

Обязательно стоит проверить качество соединения и уплотнителя. Это можно сделать при помощи пены из мыла. Нанести ее на место соединения, если появляются мыльные пузыри, следует открутить кран и посмотреть плотность нанесения уплотнителя. Если пузыри отсутствуют, работа сделана хорошо. Если в ближайшее время не планируется подключение плиты, на кран нужно поставить ограничитель.

Расположение и установка плиты

Перед установкой плиты к ней следует прикрутить регулировочные ножки, а затем поставить на то место, где она будет стоять. Действовать нужно согласно инструкции по установке газовой плиты и оставить необходимое расстояние от стены.

Схема расположения газовой плиты и других устройств на кухне

Плита должна устанавливаться строго горизонтально и устойчиво стоять на всех четырех ножках. Добиться этого можно при помощи строительного уровня и подкручивания регулировочных ножек. Также можно воспользоваться специальными прокладками.

Как выбрать шланг

При самостоятельной установке для подключения газовой плиты можно выбрать шланг из резины. Такой шланг отличается гибкостью и является самым удобным в повседневной эксплуатации: есть возможность свободно перемещать плиту в случае такой необходимости на расстояние до пяти метров.

Благодаря гибкости материала можно не беспокоиться из-за случайного сдвига плиты, так как шланг будет являться амортизатором, который не допустит сильных повреждений, опасных для утечки газа.

Шланг для использования с газовой плитой выпускается с желтой меткой до пяти метров. Этой длины вполне достаточно. Не стоит использовать продукцию неизвестных компаний. Лучше один раз потратиться на сертифицированный товар, который гарантированно прослужит не один год

Стоит также обращать внимание на выход шланга к плите и резьбу, поскольку они бывают разными

Сильфонный шланг

Если следовать нормативным документам, то по правилам шланг должен быть сильфонным. Это означает, что он должен растягиваться в длину, а также иметь защитное покрытие.

Какой выбрать редуктор

Газовые плиты имеют встроенные жиклёры, рассчитанные на постоянное давление газа, в то время как давление в баллоне уменьшается по мере расхода. Чтобы нормализовать горение, баллон подключается к плите не напрямую, а через редуктор. Редукторы для сжиженного бытового газа носят название пропановых и, как правило, имеют красный или металлический цвет корпуса.

Основные характеристики редуктора — давление на выходе и пропускная способность — должны подбираться под параметры отдельно взятой плиты. Если установить паспортное значение давления не представляется возможным, следует приобрести редуктор регулируемого типа и проводить его настройку вручную. Также регулируемые редукторы прямо показаны при использовании баллонов ёмкостью от 20 литров и более, где падение давления выражено более значительно.

Для применения пропана в бытовых целях рекомендуются редукторы обратного принципа действия. Ввиду малых значений давления сжиженного газа и невысокой разницы на входе и выходе применение многоступенчатых редукторов экономически необоснованно. Единственное требование — использовать совместно с композитными баллонами редукторы, предусмотренные их техническим стандартом.

Отдельным нюансом в выборе редуктора может быть температурный режим эксплуатации баллонов. Дело в том, что при испарении жидкого газа наблюдается интенсивное снижение его температуры. Так, если изначально пропан-бутановая смесь находится при температуре -5…-10 °С, в самом редукторе её температура может падать до отметки конденсации, из-за чего газ снова становится жидким, а редуктор перестаёт работать. Один из вариантов выхода из такой специфической ситуации — использование редукторов со встроенной системой подогрева.

Краны и прочая арматура

В месте подключения газопровода к плите должен устанавливаться газовый кран, блокирующий подачу газа в случае неисправности плиты. Это может быть либо шаровый кран с жёлтым маховиком, либо пробковый газовый кран. Недостаток последнего заключается в необходимости периодического обслуживания.

Другим полезным дополнением для газопровода может послужить расходомер. Его включение в цепь транспортировки поможет своевременно среагировать на исчерпание смеси в баллоне и провести его замену. Прибор учёта не должен обладать выдающейся точностью, необходимой для контроля за расходом газа в магистральных сетях, достаточно будет устройства стоимостью до 2 тыс. рублей.

При одновременном подключении нескольких баллонов может использоваться соединительная рампа. Её установка помогает снизить интенсивность испарения газа из каждого баллона и сделать менее вероятным риск замерзания смеси в редукторе. Монтаж рампы можно выполнить самостоятельно при любом материале изготовления газопровода.

Особенности использования в холодное время года

Часто возникает такая ситуация. Газовые резервуары стоят на улице в металлических шкафах. Летом всё было нормально, но при понижении температуры возникает проблема – газ не поступает в дом.

Причина здесь в следующем:

Бытовые баллоны заправляются бутан-пропановой смесью. Температура кипения бутана около 0°C. Температура кипения пропана — 40°C. В итоге при низких температурах газ сгорает неравномерно и возникают перебои.

Выход здесь только один — поддерживать температуру, необходимую для испарения бутана. Разумеется, это не касается ёмкостей, которые находятся в помещении, где температура плюсовая. А вот те, что размещены на улице, приходится целенаправленно обогревать.

Одним из вариантов может быть обдув тёплым воздухом из помещения: вентилятором через воздуховод, заведённый в газовый шкаф. Также можно подогревать баллоны по принципу тёплого пола, разместив нагревательный элемент в полу шкафа. Однако при этом главное не перестараться и не перегреть!

Разумеется, для обогрева нельзя использовать открытые нагревательные элементы вроде нихромовых спиралей и, тем более, открытый огонь.

Утеплите газовый шкаф минеральной ватой. Это убережёт баллоны от перегрева летом и переохлаждения зимой. Кроме того, минеральная вата является пожаробезопасным материалом.

Есть также нюансы заправки баллонов в холодное время года, но об этом мы поговорим отдельно.

Подключение оборудования

Подключение газовой варочной панели к баллону производится в несколько этапов:

1. установка баллона;
2. подключение к плите;
3. подключение к баллону;
4. проверка.

Выбор места для расположения баллона

Газовый баллон может быть расположен:

• на улице в специальном металлическом ящике;
• в доме, непосредственно на кухне или в отдельном помещении.

Установка на улице позволяет повысить уровень безопасности при использовании газа. Однако следует учитывать, что:

• расположить баллон можно только на ровной и сухой поверхности (поддоне, рейках и так далее);
• при снижении температуры до 0°С возможно снижение давления в системе.

Для использования газового баллона в холодное время оборудование рекомендуется утеплить. Для утепления можно использовать любой материал, позволяющий сохранить тепло или специализированный саморегулирующий кабель.

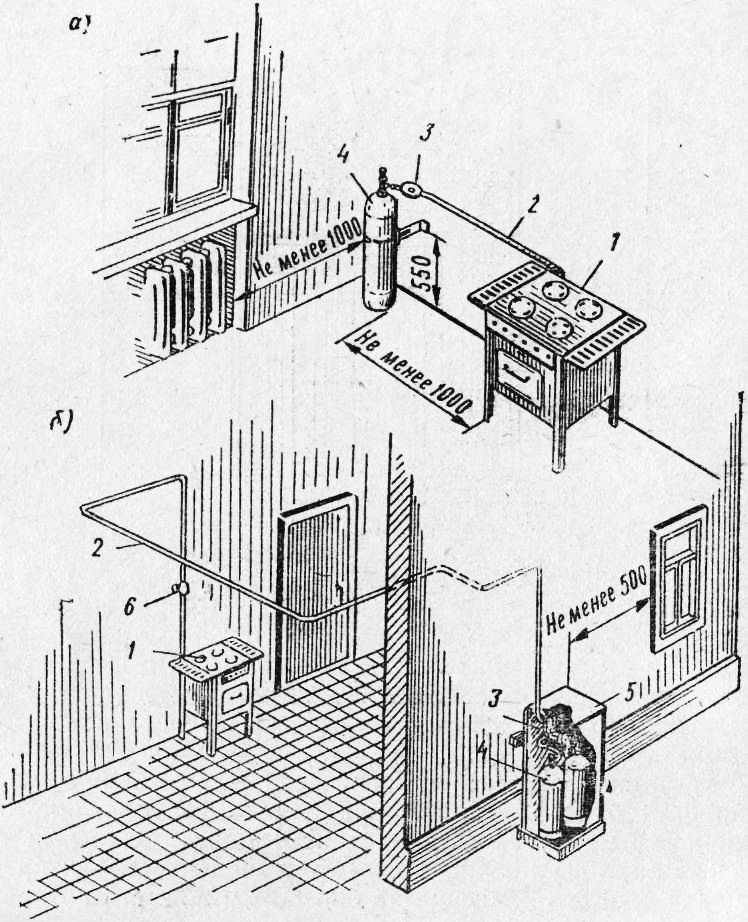

Расположение баллона с газом около дома

При расположении газового баллона своими руками внутри дома необходимо учитывать следующие правила:

• расстояние от него до плитки должно составлять не более 1 м;
• запрещается установка внутри дома при наличии более 2-х этажей;
• нельзя располагать баллон в подвальном помещении;
• расстояние до отопительного оборудования – более 1 м.

Процесс подключения к газовой плите

Далее требуется подключить шланг к газовой плите. Схема подключения следующая:

1. к выходному патрубку плиты присоединяется шланг. В месте соединения устанавливается резиновая прокладка. При отсутствии прокладки требуется уплотнение соединения при помощи герметика;
2. шланг закрепляется при помощи крепежного хомута.

Присоединение шланга к газовой плитке

Если размер шланга и выходного патрубка плитки не совпадают, то применяются различные переходники. Монтаж переходников должен производиться с герметизирующим составом.

Присоединение к баллону

Следующий этап заключается в присоединении шланга к газовому баллону.

Если баллон расположен на улице, то вывод подводки через стену осуществляется при помощи специальной металлической гильзы.

Вывод газового шланга на улицу

Далее производится подключение редуктора к баллону и присоединение шланга при помощи крепежного хомута, а также установка дополнительного оборудования. Все места соединений должны быть герметизированы.

Соединение плиты с баллоном

Проверка герметичности

Перед вводом системы в работу необходимо проверить ее герметичность по следующей схеме:

1. подготавливается мыльный раствор;
2. губкой (тряпкой) раствор наносится на места соединений;
3. если в течение нескольких секунд появляются мыльные пузыри, то герметичность соединения нарушена.

Нарушение герметичности соединения

Как произвести подключение плиты к газовому баллону, смотрите на видео.

После завершения всех работ можно включать газовую плиту и проверять давление в системе. Если газ горит голубоватым или немного зеленоватым цветом, то давление в норме. При образовании иных цветов проводится регулировка давления редуктором.

Как работают двухконтурные котлы на газу

Как правило, аппараты газового действия устанавливают под отопительную систему закрытого типа, где значение давления воды не выше 0,3 МПа. Если говорить о том, как правильно подключить домашний газовый котел, ответ очевидный.

Традиционно применяется схема искусственной циркуляции теплоносителя с расширительным сосудом. Для подготовки горячей воды газовым оборудованием используется централизованная подача ХВС с давлением 0,02 – 1,0 МПа.

Правда, точные значения определяются конкретной маркой оборудования и производителем. Выбор двухконтурного котла производится с учетом конкретных условий монтажа.

Схематика отопительного контура котла

Контур отопления газового котла по умолчанию предназначен под заполнение ХВС центрального водопровода. Допускается также эксплуатация оборудования нагрева, когда в качестве теплоносителя применяется вода с антифризом на основе гликоля (C2H4(OH)2), сертифицированным согласно ГОСТ.

Теплоноситель, поступающий из возвратной линии контура отопления, направляется через фильтр в теплообменник, конструкция которого обеспечивает возможность первоначального заполнения и периодической подпитки отопительного контура водой централизованного водопровода.

Дальнейшее движение теплоносителя активизирует циркуляционный насос, конструкция которого содержит автоматический отводчик воздуха. Затем водный поток проходит зону датчика минимального расхода теплоносителя и подаётся на вход первого (внешнего) контура теплообменника коаксиального типа.

Продвигаясь по теплообменнику, вода нагревается за счёт энергии горения газа.

На выходе из теплообменника, на трубопроводе подачи теплоносителя, стоит погружаемый датчик температуры. Здесь же монтируется предохранительный клапан пружинного действия, оснащённый механизмом сброса давления.

Верхний предел открытия предохранительного устройства – 0,3 МПа. На линии подачи также включается расширительный бак мембранного типа.

Функционирование контура ГВС

Схема ГВС работает примерно так: водопроводная холодная вода под давлением централизованного водопровода подаётся через сетчатый фильтр на водный блок. Конструкция блока, сделанная из латуни, обеспечивает возможность первоначального заполнения и периодической подпитки системы ГВС.

Далее через область установки датчика расхода воды и сквозь магнитное противонакипное устройство вода поступает на внутренний канал коаксиального теплообменника, сделанного из меди. За счёт отбора тепла от стенок теплообменника, нагретого теплоносителем, проходящим внутри отопительного контура, холодная вода нагревается.

Режим приготовления горячей воды предусматривает временное отключение циркуляционного насоса котла. На выходе из теплообменника расположен погружаемый датчик температуры, снимающий рабочие параметры линии подачи.

Здесь же, на подающей линии котла, устанавливается второй предохранительный клапан пружинного действия с механизмом сброса давления. Предел срабатывания обычно составляет 1,0 – 1,1 МПа.

Хранение газовых баллонов на даче

Перед завершением дачного сезона неиспользованные газовые баллоны готовят к длительному перерыву. Следует выполнить следующие мероприятия:

• Отсоединить баллоны от устройств, которые они питают (плит, резаков).
• Тщательно завинтить все вентили, проверить возможные утечки. Для этих целей необходимо приготовить концентрированный мыльный раствор, и, при закрученных вентилях, смазать им все уплотнительные места. Если обнаруживается протечка газа, там будут образовываться пузыри. Такой баллон оставлять на даче нельзя.
• Подготовленный к консервации баллон необходимо расположить в месте, исключающем попадание прямых солнечных лучей: это может вызвать нагрев баллона до опасных температур. Опасна и накапливающаяся на поверхности влага, которая вызовет образование ржавчины, с потерей герметичности соединений.
• Лучшим местом для хранения баллонов с газом является дачный погреб, где температура и влажность воздуха примерно постоянны.  Иногда, для снижения влажности, в погребе можно оставить пакеты с силикагелем.

Газовый баллон на даче – достоинства и недостатки

Когда человек только переезжает в частный дом, который не подключен к газопроводу, он оказывается на распутье – использовать электрическую плиту, или же подключить газовую плитку, но использовать при этом баллоны? Оба решения имеют ряд преимуществ и недостатков.

Положительные моменты газового баллона такие:

1. Газовая горелка будет нагревать все в несколько раз быстрее. Время приготовления пищи в значительной мере сократится, а значит, у вас появится больше времени на себя или семью.

2. Стоимость заправки намного меньше, нежели оплата счетов за использованное электричество. Исключением может стать лишь момент, когда вы используете электричество по льготным расценкам, к примеру, для людей, проживающих в деревнях. Также есть скидка и на оплату коммунальных услуг для тех, кто считается малоимущими.
3. В определенных регионах норма потребления электричества на одного прописанного в помещении человека ограничивается 50 кВт в месяц, и если превысить лимит, цена возрастает.

Теперь о недостатках:

1. Транспортные затраты, так как газовые заправки есть, но их намного меньше, нежели бензиновых.
2. Невозможно точно узнать, какое количество топлива было заправлено в баллон.
3. Установка газовых плит в помещениях, где нет вентиляции, запрещается.

Когда мы разобрались со всеми плюсами и минусами, а вы решили устанавливать баллоны, можно поговорить о том, в каком месте разместить топливо и печь.

Подключение устройства

Эта процедура требует максимальной сосредоточенности, ответственности и осторожности. Она предусматривает определенную последовательность действий:. 1

Для начала соберите необходимые инструменты и материалы: гаечный ключ, газовый шланг, штуцер с хомутом, редуктор, водный раствор мыла

1. Для начала соберите необходимые инструменты и материалы: гаечный ключ, газовый шланг, штуцер с хомутом, редуктор, водный раствор мыла.

2. Если баллон будет подключаться к плите, то на нее нужно установить специальные форсунки.

3. Теперь нужно подсоединить газовый шланг. Его длина обязательно должна быть на 1,5 метра больше, чем расстояние от емкости до плиты. Естественно, во время накручивания шланга на входной патрубок резьбу следует тщательно уплотнить.

4. Крепление редуктора к баллону. Лучше всего, если соединение будет резьбовым. Это предотвратит утечку. Далее к редуктору при помощи штуцера и хомута подсоединяется шланг.

5. Проверка креплений. Для этого открутите вентиль подачи газа и смажьте соединения мыльным раствором. Если пузыри не образовываются, то все в порядке, все крепления надежные. В противном случае их следует дополнительно заизолировать.

Как видите, подключение газового баллона на даче не является сложным процессом. Однако если вы не знаете, как это делать, то рисковать не следует. В этом случае лучше доверить установку емкости специалисту. Вот и все. Пусть ваш дом будет теплым и уютным.

Как хранить газовые баллоны зимой?

В том случае, когда баллоны располагаются снаружи дома, то в зимнее время при отрицательной температуре давление сжиженного газа падает, и котел может просто-напросто отключится. Для того чтобы этого избежать, баллоны необходимо установить в специальном шкафу который утеплен негорючими материалами и оборудован хорошей вентиляцией.

Для данной цели также хорошо подойдут отдельностоящие нежилые здания с минимальным уровнем отопления. Во время эксплуатации баллонов необходимо соблюдать следующие правила техники безопасности:

• емкости с газом запрещено отогревать открытым огнем;
• рядом с баллонами не должны располагаться погреб или подвал, из-за того что во время утечки сжиженный газ опускается вниз, у него нет запаха и он может накапливаться до взрывоопасной концентрации;
• настоятельно рекомендуется установка датчика утечки газа;
• складирование полных баллонов разрешено на расстоянии не менее 10 метров до жилого помещения;
• пустые баллоны хранить в доме запрещается;
• раз в 4 года баллоны требуется проверять на герметичность и целостность.

Таким образом, отопление дома газовыми баллонами не является выгодным способом обогрева. Однако это отличное решение в качестве временной меры, пока не появится возможность подключиться к центральной газовой магистрали.

Техника безопасности

Соблюдение норм безопасности – обязательное условие использования баллонного газа. К подобному типу отопления выдвигаются такие требования:

• баллоны нельзя устанавливать в помещениях без вентиляции;
• хранить обязательно в проветриваемом помещении, под которым нет цоколя или подвала;
• баллоны нельзя ронять или оставлять в наклоненном или вертикальном положении;
• короб для хранения размещается с северной части дома, где затененность максимальная;
• нельзя устанавливать баллоны в помещениях с подвалами и цоколями;
• максимально допустимое заполнение баллона – на 80%. Когда температура газа начнет повышаться, его объем увеличивается. Если пространство переполнено, то произойдет взрыв. Даже баллоны самой высокой прочность разорвет, если заполнить его на 90% на морозном воздухе и занести в теплое помещение.

Важно помнить, что смесь пропана и бутана намного тяжелее воздуха. При утечке сжиженный газ всегда накапливается внизу

При этом он не имеет запаха и почувствовать утечку можно не сразу, а только тогда, когда концентрация достигла опасных значений. Поэтому оптимальный выбор – установка баллонов на улице. Монтироваться они должны в вертикальном положении в специальный короб, в котором сверху и снизу сделаны проемы для вентиляции.

Ни в коем случае нельзя опускать баллоны в подвал, цоколь, подпол или погреб, а также в ямы, выкопанные на приусадебном участке!

Баллоны на морозе замерзают. Но для их обогрева запрещается использовать тэны, электронагреватели или греющие кабели.

Для нормальной работы теплообменника требуется подключить его к связке из 4-5 баллонов. При этом нужно соблюдать такие меры безопасности:

• использовать для подающего газопровода трубу, толщина стенок которой составляет не менее 2 мм;
• там, где труба проходит через стену, она пропускается через защитную гильзу. Диаметр защитной гильзы должен быть на 2-3 см больше диаметра самой трубы. Пространство между трубой и стенками гильзы наполняется монтажной пеной.
• Для газопроводов берутся стальные трубы. Толщина их стенок не должна быть меньше 2 мм.
• Котел к газопроводу подключается с помощью гибкой проводки. Редуктор присоединяется к газопроводу посредством резиново-тканевого рукава.
• Разъемные соединения нужно проверить на утечку. Для этого используется простой метод – обмыливание.

Регулируемый редуктор для газового баллона

Регулируемые газовые редукторы работают по тем же физическим принципам, что и нерегулируемые и имеют сходную конструкцию. Различие заключается в том, что сила сжатия редукционной пружины, подпирающей мембрану, может изменяться с помощью соосного пружине регулировочного винта в простейших моделях либо с помощью маховика и более сложной механической передачи.

Регулируемый редуктор для газового баллона

Принцип работы заключается в том, что, изменяя силу предварительного сжатия редукционной пружины, пользователь изменяет пороговое давление газа в рабочей камере, необходимое для срабатывания и закрытия впускного клапана. К деталям также добавляется манометр, устанавливаемый на рабочем патрубке и позволяющий визуально следить за результатом регулировки.

Краны и прочая арматура

В месте подключения газопровода к плите должен устанавливаться газовый кран, блокирующий подачу газа в случае неисправности плиты. Это может быть либо шаровый кран с жёлтым маховиком, либо пробковый газовый кран. Недостаток последнего заключается в необходимости периодического обслуживания.

Другим полезным дополнением для газопровода может послужить расходомер. Его включение в цепь транспортировки поможет своевременно среагировать на исчерпание смеси в баллоне и провести его замену. Прибор учёта не должен обладать выдающейся точностью, необходимой для контроля за расходом газа в магистральных сетях, достаточно будет устройства стоимостью до 2 тыс. рублей.

При одновременном подключении нескольких баллонов может использоваться соединительная рампа. Её установка помогает снизить интенсивность испарения газа из каждого баллона и сделать менее вероятным риск замерзания смеси в редукторе. Монтаж рампы можно выполнить самостоятельно при любом материале изготовления газопровода.

Какой выбрать редуктор

Газовые плиты имеют встроенные жиклёры, рассчитанные на постоянное давление газа, в то время как давление в баллоне уменьшается по мере расхода. Чтобы нормализовать горение, баллон подключается к плите не напрямую, а через редуктор. Редукторы для сжиженного бытового газа носят название пропановых и, как правило, имеют красный или металлический цвет корпуса.

Основные характеристики редуктора — давление на выходе и пропускная способность — должны подбираться под параметры отдельно взятой плиты. Если установить паспортное значение давления не представляется возможным, следует приобрести редуктор регулируемого типа и проводить его настройку вручную. Также регулируемые редукторы прямо показаны при использовании баллонов ёмкостью от 20 литров и более, где падение давления выражено более значительно.

Для применения пропана в бытовых целях рекомендуются редукторы обратного принципа действия. Ввиду малых значений давления сжиженного газа и невысокой разницы на входе и выходе применение многоступенчатых редукторов экономически необоснованно. Единственное требование — использовать совместно с композитными баллонами редукторы, предусмотренные их техническим стандартом.

Отдельным нюансом в выборе редуктора может быть температурный режим эксплуатации баллонов. Дело в том, что при испарении жидкого газа наблюдается интенсивное снижение его температуры. Так, если изначально пропан-бутановая смесь находится при температуре -5. -10 °С, в самом редукторе её температура может падать до отметки конденсации, из-за чего газ снова становится жидким, а редуктор перестаёт работать. Один из вариантов выхода из такой специфической ситуации — использование редукторов со встроенной системой подогрева.
