Организация вентиляции бассейна — лучшие способы обустройства

5 Поддержание температурного режима

Чтобы избежать чрезмерного влаговыделения, на этапе проектирования вентиляции нужно достичь таких показателей, при которых температура в здании с бассейном превышает окружающую температуру.

Такое возможно лишь при наличии мощной отопительной системы, обеспечивающей нагревание воздуха до оптимальных показателей. Но вентиляция не способна обогревать здание, поэтому воздушное отопление может оказаться малоэффективным. Оно оправдывает себя лишь при обустройстве дополнительных установок.

Если здание характеризуется хорошим остеклением, а бассейн находится в южной местности, не обойтись без обустройства мощной системы кондиционирования. Что касается часто посещаемых бассейнов с большими размерами, то в них естественные системы вентиляции могут оказаться бесполезными. В таком случае в ход идут принудительные методы перемещения воздуха, демонстрирующие следующие плюсы:

  • Поддержание стабильного температурного режима.
  • Постоянная подача свежего воздуха.
  • Борьба с неприятным запахом.

Монтаж вентиляции в бассейне частного дома своими руками

Обустройство вентиляции предполагает установку воздуховодов, вентиляторов, осушителей и другого оборудования. При неимении опыта оптимально обратиться к квалифицированным специалистам.

Если решено сделать вентиляцию в бассейне без посторонней помощи, надо придерживаться общепринятых правил:

  1. Все работы проводят, не отступая от пунктов проекта. Оборудование ставят по монтажной схеме.
  2. Несмотря на красоту прямоугольных каналов, оптимально отдать предпочтение круглым воздуховодам. Они менее эстетично смотрятся под потолком, но эффективнее в работе.
  3. Гибкие гофрированные трубы служат только для подсоединения канала к элементам оборудования. Их нельзя укладывать в недоступном для обслуживания месте. Разрешается максимальная длина гофры – 1,5 м.
  4. По вытяжным воздуховодам будет отводиться много влажных испарений. Чтобы избежать коррозии, трубы используют пластиковые или из нержавейки.
  5. Выходящую за пределы частного дома на улицу вытяжную трубу изолируют утеплителем. Его примерная толщина – 5 см. Теплоизоляция предотвращает образование конденсата внутри каналов.
  6. Работающее оборудование и управление им должно находиться в отдельно отведенной комнате. Обычно используют подвал дома. Реже оборудование размещают на чердаке или улице. Сложность второго способа заключается в обеспечении надежной шумо- и теплоизоляции. Вдобавок в электрооборудование не должна попадать влага.
  7. Все рабочие узлы вентиляции и оборудование устанавливают на доступных участках, чтобы удобно было выполнять обслуживание или ремонт.
  8. Основной шум в вентиляции создают вентиляторы. Снизить уровень помогает соединение гофрой с каналами, шумоглушители, использование шумоизоляционных корпусов для вентиляторов.
  9. Если система оснащена вентиляторами, оптимально для управления установить регуляторы скорости. Они помогут изменять параметры при необходимости, точнее добиваться требуемых норм воздухообмена.

После монтажа всех элементов приступают к пусконаладочным работам. Испытывают работоспособность и производительность системы.

На видео рассказывают о вентиляции бассейнов:

Для чего может потребоваться вентиляция бассейнов?

Благодаря особым характеристикам воздуха и воды в том помещении, где располагается плавательный водоем, влага благополучно из чаши испаряется, причем помешать данному процессу не представляется возможным. Оседая на разного рода конструктивных элементах или же просто предметах интерьера, влага неминуемо приводит к их порче. Однако если грамотно спроектировать и обустроить вентиляционную систему, то она будет эффективно отводить все воздушные испарения на улицу.

Другим же недостатком обилия водяных паров в помещении является то, что люди, которые плавают в бассейне, попросту испытывают дискомфорт. Более того, влажный воздух отрицательно воздействует на органы дыхания, а также на психологическое состояние человека в целом. И, наконец, третья причина, по которой вентиляция в данном случае обязательна, заключается в неизбежной порче всего электронного оборудования, находящегося в бассейне. Что характерно, в негодность приходят даже потолочные осветительные приборы, защищенные стеклом.

Чтобы вентиляционная система была более эффективной, ее, как правило, дополнительно оснащают осушителями воздуха. Самих систем вентиляции, к слову, существует много, однако наибольшей популярностью среди них пользуются всего две:

  • с разделением оттока/притока воздуха;
  • приточно-вытяжная (с опцией рекуперации тепла).

Ознакомимся более детально с каждым из упомянутых вариантов.

Что необходимо учесть при планировании

В ходе создания проекта воздухообмена в бассейне необходимо учесть различные факторы и показатели. Первым делом следует проанализировать саму конструкцию помещения, где располагается резервуар: все характеристики, качество и особенности отделочных материалов. При необходимости нужно включить дополнительное оборудование для осушения воздуха, чтобы упредить быстрый износ конструкции

Важно не допустить скопления конденсата, особенно на поверхности шахты вентиляции

Для последующего расчета потребуются выяснить значения следующих показателей:

  • размер всего помещения;
  • средняя посещаемость комнаты (количество людей, бывающих в бассейне);
  • совокупный размер водного пространства;
  • температура воды и воздуха;
  • средняя температура зимой и летом на улице;
  • температура воздуха непосредственно под потолком.

Последний пункт оправдан по причине того, что теплый воздух всегда стремится наверх.

Разрабатываем проект вентиляционной системы

Как уже отмечалось ранее, во время проектирования вентиляции исходят из показателя влажности воздуха около 65-ти процентов, однако в действительности этот показатель обычно снижается процентов на 15 или даже 20. Причина этого предельно проста – так называемое тактильное ощущение влажности. Так, если система обустроена правильно и обеспечивает требуемую влажность, то чувство дискомфорта и конденсат все же могут замечаться. Как следствие – выполняется корректировка функциональных характеристик системы. Явления, описанные выше, после этого пропадают, а вот влажность при этом уже не соответствует нормативным требованиям.

Занимаясь составлением проекта, учитывайте также расход воздуха. Есть много формул и специальных таблиц, которые способны помощь с определением требуемого воздухообмена при текущей температуре и площади чаши бассейна.

Вот основные характеристики, которые должны учитываться во время расчетов:

  • температура воздуха под потолком (обуславливается тем, что теплый воздух меньше весит, а потому всегда стремится вверх);
  • площадь водного пространства;
  • число людей, посещающих бассейн одновременно (в среднем);
  • общие габариты обходных дорожек;
  • температурный показатель воздуха;
  • средняя температура на улице летом/зимой;
  • температурный показатель воды.

Если вентиляция бассейна проектируется вами самостоятельно, то в обязательном порядке произведите приведенные ниже вычисления.

  1. Определите, сколько тепла поступает от людей, воды в чаще, солнечного света, осветительных приборов и, собственно, дорожек.
  2. Определите, сколько влаги поступает от купающихся, дорожек и воды.
  3. Рассчитайте воздухообмен, учитывая при этом нормативный показатель.

В соответствии со стандартами общества инженеров Германии последний показатель необходимо рассчитывать по водной площади, общем показателе влажности и температуре воды. Кроме того, должны учитываться и функциональные особенности помещения. Формула расчетов выглядит примерно следующим образом (в килограммах за час):

е*F*РВ-PL = W.

Рассмотрим, что обозначает каждый из показателей:

  • F обозначает общую водную площадь в квадратных метрах;
  • PL – это давление пара в случае заданных влажностных/температурных показателей;
  • РВ – это все то же давление пара, вот только при заданных параметрах воды в чаше;
  • наконец, е – это показатель испарения, определяющий функциональные особенности конструкции.

Последний показатель зависит от типа бассейна. Так, если конструкция накрыта пленкой, то э будет составлять 0,5; если на ней имеются водные горки, то 35; если вода статична, то 5; если речь идет об общественном бассейне, то около 20; наконец, если чаша небольшая и ее посещает среднее число людей, то 15.

Также заметим, что непосредственно при обустройстве вентиляционной системы вы должны теплоизолировать и герметизировать каждый из воздуховодов в обязательном порядке. Воздушный поток не должен направляться на водную поверхность. Если вентиляция бассейна малогабаритна, то может быть установлена между базовым и навесным потолками. Наконец, применение кондиционера в комнате, где уже имеется вентиляция, нежелательно.

На этом все, теперь вы в курсе, что собой представляет вентиляция в таких местах, как ее проектировать и рассчитывать. Не забудьте посмотреть еще один тематический видеоролик. Удачи в работе!

Особенности вентиляционных систем бассейна

Бассейны различаются назначением. Внутри частного дома для купели отводят отдельное помещение, которое аналогично отличается своими параметрами.

От этих нюансов зависит особенность вентиляции:

По установленным нормам температура воздуха внутри помещения всегда должна быть на 2 °С больше, чем температура воды частного бассейна. Для разных по назначению купелей установлены свои требования. В обычном частном бассейне для купания воду подогревают до 28 оС, а температуру воздуха внутри помещения поднимают до 30 оС. Если внутри частного дома сделана купель для плавания, то температура воды может варьироваться от 26 до 31 оС. Внутри бани бассейн может быть установлен с горячей и холодной водой. В первом варианте ее температуру поддерживают около 35 оС, а во втором – 15 оС. Во всех случаях температура воздуха должна быть на 2 °С больше. При обратном соотношении увеличивается испарение, что говорит о неэффективности вентиляции. Для устранения проблемы систему оснащают подогревом приточного воздуха.
Еще одним важным параметром, за который отвечает вентиляция, является влажность. При превышении допустимых норм начинает развиваться грибок. Внутри помещения усиливается коррозия металлических элементов, пропадают облицовочные материалы. Плесень распространяется по другим комнатам частного дома. Влажность напрямую связана с температурой воздуха, которая в свою очередь во многом зависит от вентиляции

Если система дала сбой, при понижении температуры на 1 оС показатель влажности увеличивается на 3,5%.

Важно! Для зимнего сезона внутри помещения с частным бассейном установлена норма влажности 45%, а летнего – 55%.

Работающая вентиляция должна обеспечивать движение воздуха, соответствующее установленной норме – 20 см/сек. Воздухообмен внутри частного дома нельзя останавливать

Если выключить вентиляцию, пойдет резкое образование конденсата.
Воду в частном бассейне часто обеззараживают хлором. Дезинфицирующее вещество вместе с испарениями распространяется воздушными массами. Вентиляция должна поддерживать концентрацию хлора внутри помещения максимум 0,1 мл/1 м3 воздуха.
Между вытяжкой и подачей воздуха должна быть разница 13%. Поглощение всегда доминирует. Если подача сильнее вытяжки, влажность распространяется по другим комнатам частного дома. Однако еще нельзя превышать установленное значение 13%, иначе большой воздухообмен создает сквозняк.

Особенностью вентиляции крытого бассейна является ее автономность. Систему подключают к источнику бесперебойного питания. Вдобавок она не должна зависеть от основной вентиляции всего частного дома.

Расчёт вентиляции

Чтобы спроектировать правильную вентиляционную систему, профессионалы рекомендуют разделить процесс установки на несколько этапов:

  1. Подбор оборудования и материалов для монтажа вентиляционной системы. На этом же этапе следует определиться с выбором хорошего специалиста, который будет выполнять работы.
  2. Создание рабочего проекта, проектирование схемы для монтажа с устройством необходимых технологических отверстий.
  3. Создание исполнительной документации, включающей чертежи, инструкции для установленного оборудования.

Определение производительности вентиляции и мощности нагревателя воздуха в зависимости от площади поверхности бассейна

Можно привести пример расчёта вентиляции бассейна:

  • За исходные данные берутся значения температуры рабочей зоны помещения, воды в чаше бассейна, уровень влажности, площадь чаши, а также среднесуточные показатели температуры и влажности воздуха.
  • Производится расчёт воздухообмена на количество человек, которые пользуются помещением. Кратность воздухообмена рассчитывается по формуле: интенсивность испарения делится на удельную плотность воздуха, которая умножается на разницу показателей влажности воздуха снаружи и внутри помещения. Для 1 человека  составляет 80 м³/ч, следовательно, для 10 пользователей этот показатель будет составлять 800 м³/ч.
  • Определяется расход приточного воздуха для поддержания оптимального уровня влажности (например, в исходных данных он равен 60%). Он сравнивается с нормой воздухообмена, представленной выше. Из этих значений выбирается большее.
  • Определяется уровень поступления и потери тепла. Поступление тепла происходит от освещения, находящихся внутри помещения пловцов, прилагаемых помещений (баня, сауна, хамам), плотности обходных дорожек, дверных и оконных проёмов. Теплопотери происходят при нагревании водоёма.
  • Затем рассчитывается количество испарений с поверхности водоёма. Определяется коэффициент испарения.

Рассчитав все показатели, можно сделать вывод, насколько градусов следует охладить или нагреть поступающий воздух, чтобы соблюдался баланс с температурой внутри помещения.

Виды осушителей

Описываемые устройства можно разделить на 2 вида в зависимости от степени мобильности:

  1. Переносные изделия. Такие установки могут перемещаться на передвижном оборудовании и часто используются в случае, когда в разных частях помещения наблюдается разная степень влажности воздуха.
  2. Стационарные осушители. Такие устройства отличаются большой мощностью и используются только в бассейнах. Часто они монтируются в стену, таким образом, чтобы все коммуникации были скрыты за строительными материалами.

Осушители могут располагаться на стене и на полу. Во втором случае он размещается как можно ближе к воде. Канальные осушители устанавливаются в соседнем помещении и отличаются повышенной мощностью. Их расположение в отдельном помещении объясняется высоким уровнем шума во время работы.

Переносные и стационарные осушители, которые располагаются в помещении с бассейном, обычно используются в детских бассейнах.

Кроме этого, описываемые приборы можно разделить на:

  1. Адсорбционные. Такие осушители поглощают влагу при помощи специального адсорбирующего вещества. Данное вещество помещается в камеру, которая создается 2 воздушных потока. Горячий поток осушает воздух, а второй выдает его обратно в помещение.
  2. Ассимиляционные осушители. Воздух в подобных устройствах нагревается, вбирая в себя влагу, за счет чего и происходит осушение. Следует помнить, что подобные приборы расходуют большое количество энергии и при этом не отличаются высокой производительностью.

Важно помнить, что вентиляция бассейна также играет важную роль, поэтому не стоит надеяться только на осушители воздуха. Осушители небольших размеров можно устанавливать в помещении и самостоятельно, следуя прилагаемой инструкции

Если же оборудование должно встраиваться в стену или располагаться в соседнем помещении, стоит обратиться к профессионалам, занимающимся подобной работой.

Особенности проведения монтажных работ

Разработка проектного решения устройства вентиляции в помещении с бассейном выполняется квалифицированными инженерами с учетом всех необходимых параметров. На этом этапе просчитывается не только самый эффективный вариант по вентилированию, но и обосновывается его экономическая целесообразность. Систему вентиляции бассейна лучше выполнять независимой от вентиляции всего индивидуального дома или коттеджа.

Работы по устройству вентиляции начинают проводить во время выполнения общестроительных работ: устраивают каналы, прокладывают штробы. Вентиляционные шахты выполняются под потолком помещения с последующей облицовкой отделочными материалами. Воздуховоды монтируются из пластиковых или металлических профильных труб, изготовленных из оцинкованного листового металла. Последний вариант применяется в случае использования воздуховодов для подогрева помещения.

Схема воздуховодов монтируется так, чтобы была предусмотрена возможность регулировать направление воздушного потока по всему помещению равномерно.

Блок питания не желательно располагать в помещении с повышенной влажностью, лучше – в изолированном помещении. При отсутствии такового – можно использовать пространство чердачного перекрытия.

Система трубопроводов должна иметь свободный доступ для проведения ежегодных профилактических мероприятий – очистки воздуховодов.

8 Полезные советы и правила

Чтобы проектирование и монтаж системы воздухоотвода были максимально успешными, нужно учитывать массу правил и рекомендаций. Следует посетить специальный сайт, на котором можно провести расчет требуемых параметров в режиме онлайн. Планирование вентиляционной системы будет успешным только после консультации с экспертом, а также учета нескольких важных моментов.

Как известно, воздух с высокой влажностью и повышенной температурой постоянно направлен вверх, а при столкновении с прохладной поверхностью он превращается в конденсат. В связи с этим вентиляционное оборудование может размещаться как в прилегающем здании, так и под чашей, вокруг нее или сверху. Во многих случаях такие системы ставят вокруг бассейна или в двух его сторонах, что вызывает быстрое вытеснение отработанного влажного воздуха.

Чтобы обеспечить комфортный микроклимат в здании с бассейном, в первую очередь нужно предотвратить появление сквозняков. Для этого достаточно выровнять объемы приточного и удаляемого воздуха. В месте, где располагаются посетители, воздух не должен двигаться быстрее заданной скорости. Зачастую интенсивность движений снижают с помощью различных схем или специфических решеток.

Канал для подачи воздуха лучше расположить у окон. Также желательно, чтобы он был изготовлен из хорошего теплопроводимого материала. Под воздействием сухого воздуха любой конденсат перестанет оседать на стеклах, при этом при контакте с окном теплый воздух начнет остывать.

Короба с вытяжкой устанавливают непосредственно под потолком, где замечается интенсивное скопление влаги и тепла. В противном случае воздух будет быстро выходить наружу. При наличии в здании подвесных потолков, нужно заранее продумать вентиляционную систему. Если не сделать это, над ними появится область с повышенным содержанием влаги.

А как насчет автоматизированных вентиляционных систем?

Автоматические системы способны контролировать всю вентиляционную систему, а также совершать регулировку ее функций. Ниже приведены основные моменты, которые выполняют автоматизированные системы.

  1. Непосредственная связь вентиляционной системы с так называемой системой «умного дома».
  2. Поддержка температурных и влажностных показателей воздуха на требуемом уровне, контроль за производительностью самой системы вентиляции.
  3. Обеспечение защиты (как системы в целом, так и отдельных ее компонентов), предотвращение замерзания воды в водных калориферах, снижение напряжения и так далее.
  4. Уведомление обо всех неполадках и аварийных ситуациях, которые возникают в системе.
  5. Слежение за последовательностью всех операций, которые проистекают в системе.

Как видим, функций действительно много, а потому автоматизированные системы вполне оправдывают свою завышенную стоимость.

Особенности устройства вентиляции в помещениях бассейнов

  • Температура воздуха и воды должны отличаться максимум на 2 градуса. Так, для бассейнов, расположенных в частных домах, температура воды установлена на уровне 28°C. Температура воздуха должна быть 29-30°C. Если же наблюдается обратное соотношение температур, то возникает интенсивное испарение. Потому, в системе вентиляции предусматривают подогрев приточного воздуха. Для плавательного бассейна предусмотрена температура воды в пределах 26-31°C, для бассейна в бане с горячей водой 35°C, с холодной 15°C.
  • Важнейший параметр, определяющий микроклимат бассейна, влажность. Как говорилось выше, повышенная влажность отрицательно влияет на здоровье людей, а также на конструктивные элементы, отделку помещения. Влага, превышающая допустимый порог, приводит к образованию конденсата, который со временем способствует развитию грибков, плесени, ржавчины. Влажность имеет прямую зависимость от температуры воздуха, так ее понижение на 1 градус, увеличивает влажность на 3,5%.
  • Предельные значения относительной влажности для помещений бассейнов зимой – 45%. Для лета разрешается более высокий показатель – 55%.
  • Жесткие требования предъявляются к движению воздуха. Вентиляция для бассейна в коттедже должна иметь непрерывный воздухообмен. Ее нельзя отключать ни днем, ни ночью, ни в какое-либо время года, иначе не избежать образования конденсата. Система должна поддерживать скорость воздушных масс около 20 см в секунду.
  • Наличие хлора в воздухе должно поддерживаться на уровне 0,1 мл на 1 куб. м воздуха.

Кроме того, система вентиляции бассейна должна быть автономной, не зависимой от вентиляции самого дома. А подключение системы к источнику бесперебойного питания, позволит обеспечить ее непрерывную работу, не зависящую от наличия напряжения в сети.

Технология устройства вентиляции бассейна: общий обзор

Вентиляция, в первую очередь, необходима для устранения избыточной влажности в помещении бассейна. Ведь постоянно мокры стены лишаются естественной теплостойкости и превращаются в очень удобную площадку, буквально созданную для развития колоний различных представителей микрофлоры.

Поэтому в основе всех технологий вентиляции лежит либо принудительная конденсация влаги из воздуха, либо замена всего объема новой, пока еще не влажной средой.

Вентиляция бассейна

Причем на технологии и способы обустройства вентиляции бассейна влияют следующие параметры помещения:

  • Габариты «испарителя» — водного зеркала бассейна (его площадь).
  • Объемы помещения (общая площадь на высоту).
  • Частота использования бассейна по прямому назначению (в часах за неделю/месяц).

И если помещение небольшое, а сам бассейн – маленький, да и пользуетесь вы им нечасто, то лучше тривиального «подсушивания» технологии просто не существует. Ну а если бассейн очень большой, а помещение – далеко не мелкое и очень популярное (с большим количеством посетителей), то вам, наверняка, понадобится высокопроизводительная климатическая установка. И как промежуточный вариант можно рассматривать обычную приточно-вытяжную систему вентиляции с осушением воздуха и без такового.

Словом, рецептуру вы уже знаете, а теперь давайте присмотримся к составу этих «лекарств».

Система вентиляции с помощью осушителей: простое решение сложной проблемы

Осушитель – это прибор, который конденсирует излишек влаги, содержащийся в воздухе. Причем для эффективной работы сквозь такое устройство нужно прокачать троекратный объем воздушной массы помещения всего за один час.

Система вентиляции с помощью осушителей

Поэтому решение проблемы переувлажнения с помощью осушителей приводит к большим энергетическим затратам, появлению заметного шумового загрязнения и отсутствию притока действительно свежего воздуха.

Хотя у таких систем есть пара действительно сильных качеств – это компактность самого «осушителя» и возможность решить проблему буквально «из коробки». То есть, осушители поставляют в открытую продажу в виде напольных или настенных систем, которые нужно только купить и включить, а после этого – ждать результата.

Да и выбор конкретной модели осушителя очень прост – ее выбирают по производительности прибора, которая предполагает уже упомянутое троекратное «покачивание» всего объема помещения (площадь пола на высоту) за один час.

Системы вентиляции без осушения воздуха в бассейне

Этот вариант предполагает устранение влажного воздуха как такового и замену вытесненной массы новой средой, откачиваемой извне. То есть, перед нами классическая приточно-вытяжная вентиляция.

Система приточно-вытяжной вентиляции без осушения

К сильным сторонам этой схемы можно отнести относительно небольшие энергетические затраты на сам процесс и высокий результат, объясняемый фактическим устранением самого источника проблемы – содержащегося в воздухе водяного пара.

Но для реализации такой схемы вам придется построить настоящую систему вентиляции, транспортирующую влажный воздух за стены здания (вытяжной канал) и закачивающую свежую среду в помещение (приточный канал).

Поэтому, несмотря на возможность обустройства циркуляционной системы, ориентированной на естественную вентиляцию, реализуемую за счет разницы плотности холодного и теплого воздуха, такой вариант потребует довольно значительных энергетических затрат. Они будут  направлены на обогрев приточного воздуха и компенсацию тепловых потерь, обусловленных истечением разогретой воздушной массы сквозь вытяжную систему.

Словом – это далеко не самый лучший вариант.

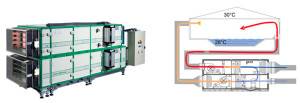

Многофункциональные вентиляционные установки для бассейна: свежий и сухой воздух

Многофункциональные вентиляционные установки для бассейна

Идея строительства таких систем возникла вследствие нежелания мириться с тепловыми потерями классических вентиляционных установок. Такие системы объединяют результативность «осушителей» с экономичностью циркуляционных установок. Причем забираемый воздух разогревается за счет тепла вытяжного потока (эффект рекуперации).

Да, такая система сложна – поэтому она стоит достаточно дорого. Да, ее невозможно выбрать «своим умом» — нужны инженеры и проектировщики. Да, ее очень долго монтируют, причем монтирую профессионалы, а не слесари-сантехники. Но результат будет просто поразительным – вы решите все свои проблемы за счет просто микроскопических порций энергии, транслируемых на компрессор и осушитель.

Схемы вентиляции бассейна в частном доме

Различается два типа систем – приточно-вытяжная и принудительная с осушителями воздуха. Чаще всего хозяева частных строений предпочитают обходиться сетью с естественным притоком и принудительной вытяжкой. Для удаления влаги устанавливают бытовые осушители.

Такая схема не всегда работает, поскольку осушители не справляются с функциями. К тому же естественный приток воздуха ограничен по скорости и объемам, что провоцирует скопление избыточной влаги в отработанной среде.

Приточно-вытяжная

Оптимальный вариант для бытовых бассейнов. Конструкция организуется приточной установкой, вытяжным вентилятором, рекуператором. Также в систему входят фильтры притока, вытяжки, блок управления, байпас и емкость для сбора конденсата.

Приточная вентиляция в бассейне с рекуператором имеет ряд достоинств:

  • Корректируются рабочие параметры. Например, отключается система интенсивного обмена воздуха с поддержанием дежурного режима. Настройка режимов выполняется один раз при запуске сети в эксплуатацию.
  • Управление осуществляется пультом, показатели выводятся на экран.
  • Снижается расход топлива, уменьшаются затраты на прогрев входящих потоков.

Рекуператор работает по принципу отбора тепловой энергии у выходящего потока и передачи тепла поступающему воздуху. Нагреватели в этом случае функционируют в пониженном режиме, что увеличивает срок службы оборудования без потери эффективности.

Вытяжка организуется стандартным путем – вытяжными канальными вентиляторами. Мощность приборов выбирают по индивидуальным характеристикам сети.

Вентиляция с осушением воздуха

Раздельное применение осушителей и системы вентиляции не гарантирует итоговый результат. Поэтому схема вентиляции в бассейне частного дома организуется универсальная или комбинированная. Конструкция сочетает приточно-вытяжную вентиляцию с осушителями. Канальные осушители устанавливаются в подсобных помещениях, настенные – в помещении бассейна.

Принцип работы сети прост: поток свежего воздуха подается в осушитель, где смешивается с отработанной средой для прогрева. Тут же поток осушается и потом транспортируется в помещение. Вытяжка организуется вытяжным вентилятором в верхней зоне пространства – это стандартный способ.

Достоинства варианта – невысокая стоимость, простота монтажа и удобство эксплуатации. Минусы в повышенных затратах на обслуживание и необходимости дополнительной регуляции температуры воздуха.

Оптимальный вариант формирования системы – комбинация приточно-вытяжной сети и кондиционеров с осушителями. Сеть стоит дорого, зато обеспечит нормальную температуру, влажность. Приточно-вытяжная вентиляция работает в обычном режиме, а нагрузка по прогреву и осушению воздуха ложится на секции охлаждения, автономные осушители.

Проектирование вентиляции бассейнов

Проект вентиляции бассейна позволяет выбрать оптимальную схему, точно подобрать оборудование, согласовать монтажные работы, оптимизировать бюджет.

Проектирование вентиляции в бассейне имеет следующие особенности:

  1. Вентиляция бассейна как правило организовывается отдельно от других помещений здания.
  2. Проектирование вентиляции рекомендуется начинать после предварительного сметного расчета. Это позволит соотнести реализацию проекта с бюджетом.
  3. Сократить затраты на вентиляцию и осушение, можно, если применить укрытие для воды, на время когда бассейн не используется.
  4. Стеклопакеты для бассейнов необходимо подбирать с максимальным термическим сопротивлением R = 0,5 м2*˚С/Вт и выше (например, трехкамерный стеклопакет с аргоном). Чем ниже теплопередача стеклопакета, тем меньше вероятность конденсации влаги. Тоже относиться и к наружным стенам – чем лучше будет утеплена стена, тем меньше опасность конденсации водяных паров на ее поверхности.
  5. При размещении приточных решеток в бассейне руководствуются следующим: потоки приточного воздуха не должны дуть на воду и на людей в помещении. Классическая схема распределения притока – снизу вверх вдоль наружного остекления через напольные решетки.
  6. Забор вытяжного воздуха необходимо производить под потолком помещения, поскольку влажный воздух легче сухого. Лучшее место для размещения вытяжных решеток – над зеркалом воды в верхних точках.
  7. Чтобы исключить переток влажного воздуха из бассейна в смежные помещения или в дом объем вытяжки проектируют с превышением на 10-15% над притоком. Если бассейн расположен в отдельно стоящем здании – наоборот, объем приточного воздуха превышает вытяжку на 10% для предотвращения попадания в бассейн холодного воздуха с улицы.

Подробнее о проектировании вентиляции бассейнов

Как вентиляцией удалять влагу? Принцип работы

Летом, когда воздух на улице влажный, мы просто продуваем помещение бассейна увеличенным объемом воздуха. Для этих целей используем раздельные приточную и вытяжную установки.

Зимой, когда воздух на улице холодный и сухой, мы просто нагреваем его в приточной установке и подаем в бассейн. Приточные струи направляем на зеркало воды для максимального поглощения влаги. Приточную и вытяжную установки подвешиваем под потолком гаража или в любого другом технического помещения. Под потолком бассейна разводим сеть воздуховодов по которым уже влажный воздух удаляем на улицу.

Зимой для осушения бассейна требуется в 7 раз меньше воздуха чем летом. Приточная установка зимой работает на минимуме, поэтому никакие рекуператоры не нужны.

Таким образом вентиляционные установки для бассейнов работают в 2 режимах – Лето и Зима.

Лето: Воздух на улице теплый и влажный, поэтому подается в помещение бассейна без нагревания. Содержание влаги летом очень большое – 12,8 г/кг. Поэтому, чтобы удалить влажность из бассейна и без того влажным уличным воздухом приходится продувать помещение бассейна большим объемом воздуха, т.е. брать не качеством, а количеством.

Зима: Ситуация обратная. Воздух на улице холодный, и его нужно нагревать для подачи в бассейн. Но вот что главное – он очень сухой. Его влагосодержание всего 0,39 г/кг, т.е. зимой воздух в 32 раза суше чем летом, а значит и объемов такого воздуха нужно значительно меньше.

Например, для осушения воздуха в бассейне с зеркалом воды 25 м2, летом нужно примерно 3000 м3/ч воздуха, а зимой — всего 400 м3/ч., что в 7,5 раз меньше.

Сколько стоит вентиляция в бассейне «под ключ»?

Компанию дают разную стоимость. В таблице ниже я привел оптимальные цены по рынку. Я проектировщик и зарабатываю с проектирования. Выкладываю стоимости не с целью прессинга монтажных компаний, а с целью, чтобы мои Заказчики понимали порядок цен и не падали в обморок.

В отличии от тех же осушителей, стоимость вентиляционного оборудования практически не зависит от размера бассейна. Основной ценник – в разветвленности сети воздуховодов и стоимости монтажных работ.

Площадь зеркала воды
Стоимость15 м221 м228 м235 м240 м2
Оборудование180 000220 000230 000250 000280 000
Материалы110 000140 000160 000190 000210 000
Работы70 00080 00080 000110 000140 000
Итого370 000440 000470 000550 000630 000

На рынке более 20 марок вентиляционного оборудования с разной ценовой политикой. В таблице посчитана сама простая и эффективная система вентиляции бассейна на базе оборудования NED и Breezart. Без проекта Вы не сможете быть уверены в правильности решений, а монтажники не смогут собрать систему.

Стоимость проекта от 25 000 до 36 000 рублей.

Cравнение с осушителями: Да, в некоторых случаях осушитель выйдет дешевле вентиляции Например, в бассейнах с зеркалом воды 25 м2 осушитель на 20% дешевле. Но при монтаже осушителя, Вам в любом случае придется монтировать простенькую систему вентиляции для банального проветривания помещения. В итоге комбинированная система вентиляции и осушения выйдет намного дороже полноценной вентиляции рассчитанной на удаление влаги. В бассейнах с зеркалом 35 м2 и более – стоимость осушителя и вентиляции одинакова,но функционал осушителя значительно меньше.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
