Особенности устройства форточки для теплиц — освещаем все нюансы

Что такое термопривод?

Термопривод тепличный – небольшое устройство, которое позволяет автоматически закрывать и открывать двери, фрамуги, форточки при достижении определенного уровня температуры воздуха. Человеку не придется контролировать данный процесс после установки этого простого механизма. Кстати, работает прибор «сам по себе» – вам не нужно ни проводить электричество в теплицу, ни приобретать батарейки. Проще говоря, термопривод тепличный – это автоматический проветриватель.

Термопривод – система автоматизации теплицы — способная открывать как потолочную форточку (идеальную для проветривания), так и распашное окно и дверь в теплицу

Как же он работает? Все просто: при температуре воздуха более +23 градусов жидкость, которая обладает способностью плавиться (циклогексанол), начинает расширяться, заполнять собой специальную камеру, тем самым двигая шток, который и заставляет открываться дверь или форточку. Если же температура воздуха снижается, эта же самая жидкость начинает уменьшаться в объемах, сжимаясь и втягивая шток обратно. Соответственно, створка также закрывается следом.

Термопривод для автоматического открывания форточек

Основные преимущества термопривода.

  1. Надежность – на протяжении всего гарантийного срока службы термопривод точно не подведет садовода.
  2. Гарантийный срок составляет 10 лет постоянной работы, однако на деле он не ограничен.
  3. Устройство не требует каких-либо дополнительных регулировок.
  4. В комплектацию входят все необходимые элементы крепежей и непосредственно сам термопривод.
  5. Термопривод легко и быстро устанавливается. Справится с этой задачей любой.
  6. Термопривод может закрывать/открывать не только дверцы и форточки, но также поднимаемую раму на потолке или распахивающееся окно.

Таблица. Комплект поставки тепличного термопривода.

ДетальКоличество/описание
Термопривод1 шт.
Доводчик (газовая пружина)Не позволяет дверям хлопать и резко закрываться, 1 шт.
КронштейнПри помощи него крепится устройство, 2 шт. Также необходим кронштейн и для возможности открывания створки, 1 шт.
Фиксирующие элементы или фиксаторы4 шт.
Саморезы 4,2х166 шт.

Схема устройства термопривода для теплиц

Отметим, что в комплектацию механизма ходят все необходимые детали для открывания и закрывания любой створки.

Автоматическое проветривание теплицы

Технические особенности термопривода следующие:

  • длина самого устройства между опорами легко меняется от 44 до 33 см;
  • штоковый ход – до 10 см;
  • усилие номинальное, которого достаточно для открывания и закрывания любой створки, составляет 10 кгс;
  • гидроцилиндр, входящий в состав термопривода, способен выдержать давление на шток до 200 кг – благодаря этому устройство является очень прочным и не позволяет двери или окну закрыться даже при сильных порывах ветра;
  • температура использования колеблется от -40 до +60 градусов;
  • температура, когда начинается закрывание двери, составляет +22 градуса;
  • температура, когда начинается активное открывание двери, равна + 24 градусам.

Термопривод Vent — цепочка от ветряных нагрузок

Выбираем тип крепления

Важным моментом в обустройстве форточек для парника является выбор типа крепления. Для окон, размещенных под потолком или в другом месте, можно использовать такие виды крепления:

  1. На поворотных механизмах;
  2. На шарнирах, расположенных на верхней стороне устройства.

При этом стоит помнить, что выбор типа крепления не скажется в дальнейшем на вентиляции теплицы. Но если вы планируете сделать окошки автомат, то данный момент необходимо тщательно продумать, чтобы избежать в дальнейшем сложностей с проветриванием. После выбора способа крепления остается только вмонтировать форточки в имеющуюся конструкцию парника.

Правильная теплица большой урожай

Теплицы и парники растягивают период вегетации

Например для Северо-Западного региона очень важно не упустить каждый тёплый солнечный день – ведь нам необходимо уложиться в более короткий срок

Согласитесь, теплица нужна. И нужна она для того, чтобы создать для растений наиболее благоприятные условия для жизни. Большинство овощей, выращиваемых в теплицах – это субтропические и тропические растения. И теплица создаёт условия, в которых они росли у себя на родине. А это температура от +25 до 35 °С и почти 100 %-я влажность.

Рассмотрим плюсы и минусы наших теплиц. Воздух с первыми лучами солнца начинает быстро нагреваться и достигает оптимальной для растений температуры +35 °С. Замечательно! Это плюс.

Но перепад температур между почвой и воздухом достигает почти 25 градусов, и растения испытывают дефицит влаги из-за невозможности быстрого снабжения водой от «прохладных» подземных частей до «горячих» надземных. Это минус.

Тогда заботливые огородники начинают открывать двери и рамы, унося со сквозняком ещё больше влаги. В таких условиях растения вянут, и завязи частенько опадают. К вечеру растениям становится легче, жара спадает. К ночи есть смысл полить теплицу. В конечном итоге получается, что теплица нужна лишь весной и осенью, иначе придётся всё лето стоять рядом с ней или внутри и открывать её, и закрывать.

Слава богу, нашлись конструкторы, создавшие гидравлические автоматы с ресиверами, способные открывать и закрывать фрамуги на теплицах самостоятельно. Ресивер – это ёмкость с расширяющейся жидкостью, которая и является датчиком температуры. Ресивер нагревается от тёплого воздуха и остывает, когда температура падает.

Способы проветривания внутри парникового пространства

Разные растения в теплице требуют своего способа проветривания, независимо от того будете вы делать это вручную или использовать автоматическое устройство. Это обусловлено тем, что одним культурам необходимы более влажные условия с достаточным количеством углекислого газа, другим наоборот, требуются более сухой воздух с фиксированной температурой. Посредством проветривания можно оказывать влияние на следующие параметры:

  • Температуру внутри теплицы;
  • Режим влажности;
  • Газообмен.

В зависимости от потребности растений микроклимат для огурцов и томатов будет совершенно разным. Соответственно и способы автоматического проветривания для этих культур будут отличаться.

При выращивании томатов необходимо создать интенсивное движение воздушных масс внутри теплицы. В этом поможет проветривание путем автоматического открывания дверей. В данном случае будет происходить стабилизация температурного режима и удаление излишней влаги.

При выращивании в теплице огурцов достаточно заставить двигаться верхние слои воздуха для стабилизации температуры, сохранения влажности и необходимой концентрации углекислого газа в околоплодном слое. Добиться такого движения воздушных масс можно путем приоткрывания форточек.

Как осуществить проветривание, когда в парнике или теплице выращивают и томаты, и огурцы. В данном случае культуры необходимо разделить вертикальной перегородкой и контролировать параметры способами указанными выше.

Устройство принудительной вентиляции

Устраивая систему проветривания теплиц своими руками, необходимо подобрать вытяжные и приточные вентиляторы в необходимом количестве. Чтобы воздушные массы двигались внутри парника со скоростью, которая не превышает 1,9 м/с, каждое устройство для проветривания теплиц устанавливается через определенный интервал.

Если на участке установлен небольшой парник, то обычно используются бытовые электрические вентиляторы, которые устанавливают в санузлах, поскольку их эксплуатируют в условиях повышенной влажности. Вентиляция теплиц может состоять из моделей, которые позволяют перекачивать воздух в большом количестве.

Поскольку иногда устройство может не работать, то перекрыть проем позволяют системы жалюзи, которыми оснащены проветриватели для теплиц. Интересным решением является вентилятор, который работает от солнечной панели. Данное устройство обладает довольно низкой мощностью.

Виды автоматической форточки для теплицы

Учитывая такую популярность приспособления, было бы странно, что производители не попытаются удивить потребителя и не произведут несколько моделей.

Сейчас основными и самыми популярными являются следующие модели:

Гидравлическая

Благодаря гидродатчикам такая форточка сама анализирует температуру воздуха, а при изменениях начинает функционировать. Анализ осуществляет устройство гидроцилиндра, в который закачивается небольшое количество жидкости.

Функционирование происходит из-за расширения воды внутри цилиндра, которое возникает при высокой температуре воздуха внутри теплицы. Расширяясь, вода начинает давить на толкатель, который и начинает приводить в действие форточку.

При возникновении низкой температуры, толкатель возвращается в прежнее состояние и закрывает форточку. Такие модели не требуют наличия электрической энергии, что делают ее более привлекательной, но дорогой разновидностью.

Электрические

Они более распространены, так как имеют более низкую стоимость, а по эффективности не уступают другим. В конструкции такой модели предусмотрено наличие термоприводов. Именно они требуют постоянного подключения к электрическим сетям.

Конечно, это может стать проблемой для тех теплиц, которые располагаются далеко от города. В этих зонах нередко выключается подача энергии. В конструкции такого прибора вошли термодатчики и датчики, контролирующие показатели влажности внутри строения.

Обнаруживая изменения форточка либо открывается, либо закрывается. Некоторые новые модели могут быть оборудованы нагревательными тэнами и гидравлической насадкой.

Предложения, существующие на рынке

При выборе автоматического термопривода обратите внимание на массу, которую данный механизм рассчитан поднять. Доверяя отечественным производителям и желая сэкономить, можно приобрести такие популярные среди отечественных владельцев теплиц, как:

Доверяя отечественным производителям и желая сэкономить, можно приобрести такие популярные среди отечественных владельцев теплиц, как:

  • автомат “Дуся-Sun”;
  • проветриватель (гидроцилиндр) “УФОПАР”;
  • автоматическая система для проветривания теплицы “Туймазы”;
  • автоматический термопривод для открывания дверей в теплице.

Все эти устройства являются достаточно надежными, простыми в монтаже, а их производители гарантируют достаточно длительные сроки их эксплуатации. Ценовой диапазон этих устройств составляет от 1500 до 2000 рублей.

Если же вы готовы раскошелиться на устройство, стоимость которого будет превышать 2000 рублей (иногда и в разы), то можно обратить внимание на импортные автоматы, среди которых наилучшим образом себя зарекомендовали датские открыватели “Гигавент” и “Мегавент”, английские автоматы “Автовент XL”, “Автовент МК 7” и “Супер Автовент МК 7”. Если у вас действительно серьезное тепличное хозяйство, то можно задуматься и о приобретении дорогих зарубежных устройств

Процесс монтажа

Процедура сборки форточки для теплицы предполагает проведение следующих последовательных действий:

аккуратно вырезаем кусок поликарбоната из стены в месте размещения окошка. Вырезать нужно в точности по внутреннему несущему контуру. В конечном итоге у вас должен получиться прямоугольник нужного размера; далее берем профиль (можно использовать изделие несколько тоньше, чем применялось для сборки самого парника) и отпиливаем кусок требуемого размера

Обратите внимание, что нужно на ровной поверхности оставить прямоугольник, имеющий стороны на 0,5 см меньше, чем сторона вырезанного в теплице отверстия; для большей прочности можно добавить в конструкцию ребра жесткости. Вместо них можно сделать в углах стежку, выполненную из монтажной ленты; полученный каркас прикладываем к месту выреза в парнике; при совпадении самодельной конструкции с размерами вырезанного отверстия, проводим обработку краев профиля напильником; затем покрываем полученную форму антикоррозийной светлой грунтовкой

Можно просто покрасить, это убережет открытые места металла от негативного влияния климатических условий

Можно просто покрасить, это убережет открытые места металла от негативного влияния климатических условий.

После того как вы получили готовый каркас, прикручиваем к нему кусок поликарбоната. Его выступающие за пределы рамки части следует аккуратно подрезать. Все места стыков надо заделать герметиком или скотчем

Особое внимание в данной ситуации нужно уделить нижнему краю устройства. Если есть необходимость, края сделанной форточки можно оклеить резиной

Осталось только прикрепить к конструкции шарниры, а также замок – вертушку и ограничитель

Устанавливаем все сборное устройство на место и получаем ручную или автоматическую форточку

Осталось только прикрепить к конструкции шарниры, а также замок – вертушку и ограничитель. Устанавливаем все сборное устройство на место и получаем ручную или автоматическую форточку.

Следуя приведенной выше инструкции, вы сможете без особых затруднений сконструировать своими руками форточки в теплице из поликарбоната.

Как самостоятельно сделать форточку в деревянном окне?

Когда встает вопрос выбора окон для нового жилья или замены старых оконных рам, определиться сразу довольно затруднительно. Это связано с большим количеством производителей, ведь материалов изготовления для окон в основном предлагается немного. Пластик, дерево, алюминий – вот основное сырье для их производства. Ну, а производители варьируют ими и характеристиками стеклопакетов и пытаются завоевать потребителя. Однако при всех достоинствах пластиковых окон, деревянные, по некоторым своим характеристикам, их превосходят. Кроме того, деревянные оконные переплеты можно соорудить, что говорит за использование древесины. Сделать форточку или раму любой конфигурации гораздо проще в деревянном окне.

Схемадеревянного переплета окна с форточкой.

Для чего нужна автоматическая форточка для теплицы

Автоматическая форточка – это наиболее простой и доступный способ регулирования микроклимата в теплицах из стекла и поликарбоната. Главная задача форточки – это теплообмен: температура воздуха в парнике в жаркие дни может достигать 40 °C. Перегрев, в этом случае, может погубить рассаду.

Тепличные двери в больших и длинных парниках часто плохо справляются с качественной аэрацией: проветривается только та часть парника, которая располагается ближе к двери, при этом, рассада в середине или конце теплицы страдает от перегрева. Кроме того, использование для проветривания дверей дает резкий перепад температур, что может негативно сказаться на растениях.

Надежная автоматика с пневмоприводом

Автоматическую вентиляцию теплиц можно оборудовать своими руками. Самый простой вариант – пневмопривод из гидроцилиндра.

Список необходимых материалов

Для монтажа понадобится пару дней, инструменты и несколько комплектующих:

  • отрезок пластиковой трубы в виде цилиндра длиной 300-350 мм и диаметром 200 мм;
  • кусок плексигласа толщиной от 5 мм;
  • деревянная палка для изготовления штока;
  • камера от футбольного мяча;
  • тонкий шланг длиной 1,5 – 2 м.

Пневматическая вентиляция теплицы

Подготовка к монтажу цилиндра

  1. Взять трубу и изготовить для нее две герметичные заглушки из плексигласа. Верхняя будет служить направляющей для штока.
  2. Изготовить поршень из плексигласа. Он должен быть меньше внутреннего диаметра цилиндра на 1-2 мм.
  3. Шток сделать из дерева или из отрезка пластиковой трубы (размер 32). Если вы выбрали деревянный вариант, то палку длинной 500 мм и диаметром 40 мм нужно зашкурить и покрыть антисептиком.
  4. В обеих заглушках просверлить отверстия. На нижней – диаметром 10 мм. На верхней – такое, чтобы в нем помещался шток.

Это интересно: Фундамент для теплицы (43 фото) — как сделать основание на винтовых сваях и столбиках из труб, из бруса, бетона и пеноблоков

Зачем нужна форточка

Обратите внимание на то, что форточка должны быть в каждой теплице. Правильно сделанная вентиляция не только позволит создать нужный микроклимат, но и предотвратит появление на посадках болезнетворных микроорганизмов, насекомых-вредителей и бактерий

Очень важно правильно сделать форточку в теплице из поликарбоната, ведь этот материал не пропускает воздух. А вот солнечные лучи проходят беспрепятственно, воздух накаляется

Чтобы растения не «сгорели», сделайте минимум две форточки. Если теплица большая, то форточек может быть и больше.

Теплицы используются для выращивания культур в холодное время года. Конструкция сохраняет тепло, создает условия для роста растений. Но высокая влажность и температура повредят сельскохозяйственным растениям.

Форточка необходима для закаливания рассады. С помощью этой конструкции вы предотвратите застой воздуха, снизите уровень влажности

Это очень важно для помидоров и огурцов, ведь именно эти культуры чаще всего поражают грибковые болезни

Форточки бывают следующих видов:

  • обыкновенные механические;
  • автоматические, оснащенные системой открывания.

Вы легко сделаете клапан своими силами, особых знаний и дорогих инструментов не потребуется.

Подробнее про терморегуляторы вы можете прочитать здесь.

Поэтаптная инструкция

Предположим, у нас имеется традиционная арочная теплица, которую мы хотим дополнить еще одной форточкой, работающей по гидравлическому принципу. Ставить ее следует в проем между вертикальными и горизонтальными направляющими каркаса:

  1. Выпиливаем 4 попарных элемента нужного размера – верх и низ, боковины.
  2. Придаем им изогнутый вид под арочную конструкцию и собираем рамку, которая будет наглухо вставлена в проем.
  3. По той же схеме делаем еще одну, внутреннюю рамку, размеры сторон которой на 2–3 мм меньше внешней. Эта рамка будет открываться.
  4. Для очень широких проемов посередине для прочности желательно смонтировать еще одну перемычку.
  5. Присоединяем петли, вставляем внутреннюю рамку во внешнюю, прикручиваем петли.

    Обязательно придерживайтесь инструкции по постройке автоматической форточке в теплице, чтобы получить хороший результат

  6. К нижней стороне приваривается маленькая площадка, к которой будет крепиться край гидравлического механизма.
  7. Делаем сквозные отверстия по всему каркасу на расстоянии 15–20 см, отступив по 5 см от краев.
  8. Прижимаем рамку к каркасу теплицы с помощью саморезов.
  9. Монтируем ограничители, препятствующие форточке проваливаться внутрь теплицы.
  10. Зайдя со стороны улицы, крепим поликарбонат термошайбами по всему периметру проема.
  11. Ножом вырезаем поликарбонат в середине рамочного профиля.
  12. Чтобы при осадках влага не попадала внутрь, изнутри контур рамы обклеивают резиновым уплотнителем.

Это важно: как правильно крепить термошайбы для поликарбоната. Теперь, когда сама форточка готова, монтируем на нее механизм автоматического открывания

Наливаем в нижнюю колбу теплую воду и проверяем работоспособность механизма

Теперь, когда сама форточка готова, монтируем на нее механизм автоматического открывания. Наливаем в нижнюю колбу теплую воду и проверяем работоспособность механизма.

Как видите, разобраться во всех деталях создания автоматической форточки несложно. Немного труда, и все получится!

Деревянные форточки: основные варианты. Процесс изготовления. Переделка оконных створок

Зачастую в квартирах советского времени установлены оконные блоки с узкой створкой, которая по замыслу проектировщиков предназначена для выполнения функции форточки. Однако, ее не всегда удобно открывать, поэтому многих домашних мастеров нужда заставляет делать форточку самостоятельно.

Кроме того, потребность в ее изготовлении может возникнуть в «глухих» оконных переплетах старых частных домов.

Деревянное окно с форточкой

Чтобы помочь в этом вопросе, далее мы рассмотрим, как сделать форточку в деревянной раме самостоятельно.

Материалы и инструменты

Перед тем как сделать форточку в деревянном окне,надо подготовить некоторые материалы и инструменты:

  • Бруски для рамы сечением примерно 50х60 мм(подбираются индивидуально);
  • Штангенциркуль;
  • Столярная стамеска;
  • Молоток;
  • Рулетка;
  • Ножовка;
  • Электрорубанок;
  • Рулетка.

На фото — брус 50х60 мм

Чертеж

После подготовки инструмента и материалов нужно выполнить чертеж. Для этого в первую очередь следует измерить брус,из которого выполнена створка, чтобы выполнить форточку из таких же деталей.

На схеме необходимо указать в миллиметрах все размеры оконной рамы, створки и всех остальных элементов. Наличие чертежа позволит правильно раскроить материалы и избежать ошибок в процессе работы.

Переделка оконных створок

В первую очередь необходимо переделать обе створки окна.

Инструкция по выполнению этой работы выглядит так:

  • Первым делом нужно демонтировать штапики и вытащить стекло.
  • Далее надо демонтировать верхнюю планку створки и укоротить стойки. Если демонтировать верхнюю планку не получается, можно вырезать часть стоек посередине.

Соединение деталей осуществляется при помощи столярного клея. Если имеется фрезер, можно выполнить соединение по принципу шип/паз. Если же вырезать пазы нет возможности, следует укрепить соединение при помощи металлических уголков или планок.

Затем необходимо укоротить стекло и штапики, чтобы можно было вставить в раму.

Точно так же выполняется и вторая, наружная створка, единственное, следует учитывать, что она должна быть меньше внутренней, чтобы свободно могла открываться.

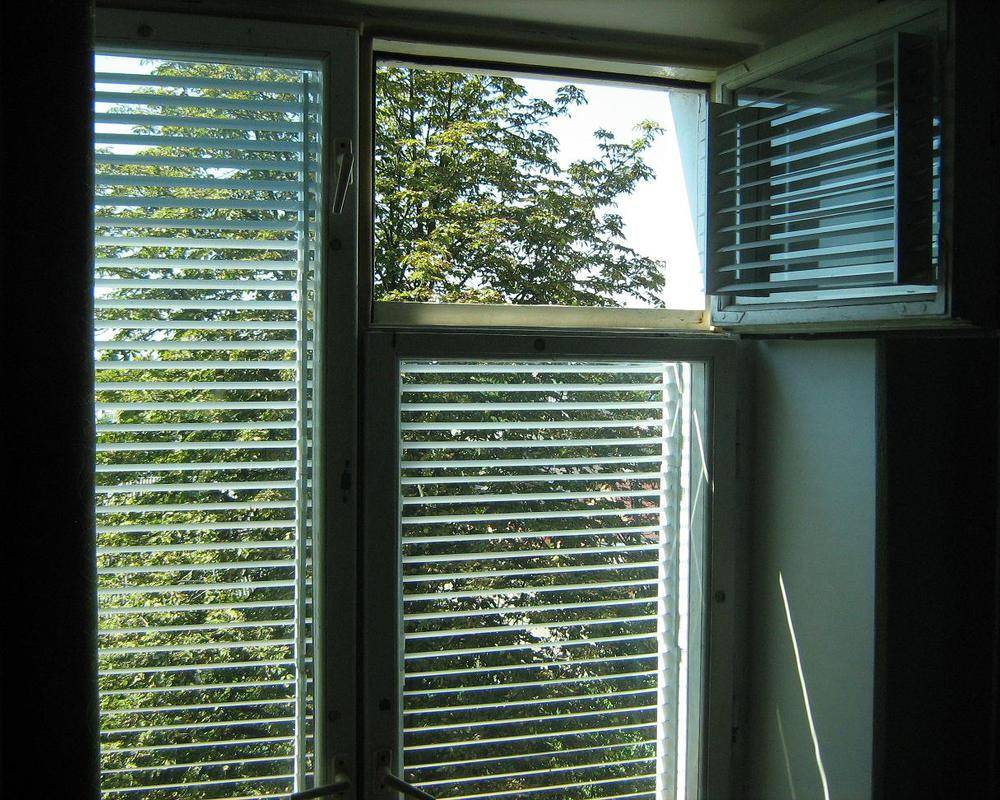

Пример -жалюзи на деревянные окна с форточкой

Изготовление

Теперь можно приступать к изготовлению форточки.

Работа выполняется в таком порядке:

В первую очередь надо выполнить раму будущей конструкции, которая, по сути, является аналогом оконной створки, но в уменьшенном варианте. На этом этапе понадобится фрезер для выполнения пазов.

Если подобного инструмента нет, следует обратиться за помощью в столярную мастерскую, где согласно чертежам специалисты быстро обработают брус. Как правило, цена на подобные работы невысокая.

  • Далее следует согласно чертежу нарезать брус на планки и выполнить срезы под 45 градусов.
  • На срезах необходимо выполнить шипы и проушины, при помощи которых детали рамы будут соединяться между собой.
  • Затем надо вырезать стекло по размеру и вставить в раму. Закрепить стекло можно обрезками штапиков от рамы.
  • Далее конструкция крепится к оконной коробке при помощи шарниров и фурнитуры.

Пример готового изделия

Точно также выполняется и устанавливается вторая створка. После этого нужно лишь покрасить готовые изделия или вскрыть лаком. На этом процесс их изготовления завершен.

Следует отметить, что деревянные окна с форточкой со стеклопакетом изготавливаются несколько иначе, так как створки у них сдвоенные, однако, принцип работы все равно остается тем же.

Разновидности дверей в теплицу

Конструкция двери в парник может быть нескольких видов:

  • Распашная. Цельная конструкция, установленная на мощных дверных петлях, чтобы обеспечить плотное прилегание. Установка конструкции достаточно проста, особенно если теплица изготовлена из каркаса и пленки;
  • Раздвижная. Такой вариант очень удобен, ведь предотвращаются удары полотна о дверной косяк, да и само перемещение двери имеет ограничение. Плотность прилегания полотна обеспечивается уплотнителем;
  • Вариант с форточкой. Если каркас двери позволяет, то в нем можно сделать форточку, однако распахивать ее необходимо будет только вручную.

Особенности односкатной теплицы

Чтобы получить рассаду ранних овощных сортов или выращивать теплолюбивые культуры в прохладном климате, без теплицы не обойтись. Из множества разных тепличных конструкций можно подобрать для своего участка самую подходящую модель. Эта статья познакомит вас с односкатной теплицей и подскажет, как соорудить её своими руками.

Особенности конструкции односкатной теплицы

Как и в других подобных сооружениях, в односкатной теплице можно установить стеллажи для цветочных горшков, а можно насыпать земельные грядки для овощных культур. Отличается она своей конструкцией: у неё только один скат, за счёт чего стены получаются разной высоты. Такое строение располагается обычно одной стеной к возвышенности или пристраивается к стене дома или забора.

Достоинства

У односкатной теплицы есть целый ряд существенных преимуществ.

  • К ним относятся:
  • компактность конструкции, особенно пристенной, что позволяет рационально использовать место на небольшом земельном участке;
  • экономность, т. к. для строения у капитальной стены дома нужно меньше строительных материалов;
  • легче провести коммуникации от дома (электричество, воду);
  • односкатная крыша не задерживает осадки (дождь, снег);
  • легко отапливать за счёт близости к отапливаемому дому и небольшого пространства;
  • надёжность благодаря креплению к капитальной стене;
  • защищённость стеной дома от сильных ветров и морозов;
  • экономия времени, т. к. односкатная конструкция быстрее собирается, чем двускатная.

Недостатки

Стоит упомянуть и о недостатках такого сооружения:
нехватка полезной площади для высокорослых огуречных и томатных кустов, подходит больше для выращивания рассады с последующей пересадкой на постоянное место;
стена дома закрывает с одной стороны от солнечного света;
строительство возле жилого дома нужно вести осторожно, чтобы не повредить коммуникации.

Форточка в теплице: важная мелочь

Чтобы поддерживать оптимальные температуры в теплице из поликарбоната, от +10 до +28 Со, устанавливают форточки. Основная функция – вентиляция и циркуляция воздушных потоков. Многие садоводы ошибочно думают, что хватит открытой двери. Но в солнечные и жаркие дни циркуляция воздуха будет только вблизи двери, а остальное помещение будет перегреваться. Для плодоносящих растений лучше если форточка располагается далеко от него. Форточки не должны создавать сквозняк, который может навредить плодам, но должны обеспечивать выведение теплого воздуха.

Еще одна проблема – влажный воздух. Температура здесь высока, а значит конденсат неизбежен. Чтобы снизить влажность, форточки ставят каждые два метра по всему периметру теплицы.

Обустраивая теплицу, необходимо обращать внимание на расположение форточек, для того чтобы при открытии они не создавали сквозняк

Проветривание теплицы – важный фактор при получении хорошего урожая. Своевременный выход горячего воздуха и поступление свежих воздушных масс создаст комфортные условия растениям в теплице из поликарбоната.

Три способа проветривания:

  1. Принудительное используется в промышленности. Осуществляется при помощи вентиляторов.
  2. Естественное активное проветривание требует участие человека.
  3. Естественное пассивное проветривание осуществляется при помощи автоматических механизмов и не требует участия человека.

Рекомендации по обеспечению долгой, безаварийной работы термопривода

  1. Выполнять установку термопривода в точном соответствии с инструкцией, прилагаемой к технической документации по эксплуатации устройства.
  2. При работе термопривода в климатических условиях со сложной ветровой обстановкой, следует принять меры от разрушения устройства ветром. Необходимо оснастить открывающуюся створку ограничительным тросом, делающим невозможным максимальное ее открытие больше величины полного выдвижения рабочего штока автомата проветривания.
  3. Усилие на открывание должно быть соизмеримо с весовыми и габаритными характеристиками форточки, окна, двери. При усилии, например, килограммовая форточка будет болтаться даже при небольшом ветре. Все шарнирные соединения конструкции быстро разобьются, и при похолодании такая форточка не обеспечит плотное закрывание от проникновения холодного воздуха внутрь теплицы. Сильно нагруженная форточка уменьшит ресурс долговечности автоматического проветривателя.
  4. Детали конструкции термопривода изготавливаются из материалов обладающих коррозионной стойкостью (нержавеющая сталь, алюминиевые сплавы и другие) или с покрытием, например, цинком или хромом (шток проветривателя). Хромированный шток можно защитить от стекающего конденсата более низким расположением относительно открываемой створки. Конденсат будет свободно стекать, не встречая на своем пути препятствий.

Процесс монтажа

Процедура сборки форточки для теплицы предполагает проведение следующих последовательных действий:

аккуратно вырезаем кусок поликарбоната из стены в месте размещения окошка. Вырезать нужно в точности по внутреннему несущему контуру. В конечном итоге у вас должен получиться прямоугольник нужного размера; далее берем профиль (можно использовать изделие несколько тоньше, чем применялось для сборки самого парника) и отпиливаем кусок требуемого размера

Обратите внимание, что нужно на ровной поверхности оставить прямоугольник, имеющий стороны на 0,5 см меньше, чем сторона вырезанного в теплице отверстия; для большей прочности можно добавить в конструкцию ребра жесткости. Вместо них можно сделать в углах стежку, выполненную из монтажной ленты; полученный каркас прикладываем к месту выреза в парнике; при совпадении самодельной конструкции с размерами вырезанного отверстия, проводим обработку краев профиля напильником; затем покрываем полученную форму антикоррозийной светлой грунтовкой

Можно просто покрасить, это убережет открытые места металла от негативного влияния климатических условий.

После того как вы получили готовый каркас, прикручиваем к нему кусок поликарбоната. Его выступающие за пределы рамки части следует аккуратно подрезать. Все места стыков надо заделать герметиком или скотчем

Особое внимание в данной ситуации нужно уделить нижнему краю устройства. Если есть необходимость, края сделанной форточки можно оклеить резиной. Осталось только прикрепить к конструкции шарниры, а также замок – вертушку и ограничитель

Устанавливаем все сборное устройство на место и получаем ручную или автоматическую форточку.

Следуя приведенной выше инструкции, вы сможете без особых затруднений сконструировать своими руками форточки в теплице из поликарбоната.

Изготовление окна с форточкой

Схема полготовки створки к установке форточки.

Перед распиливанием брусков необходимо выполнить чертеж окна. При этом он должен содержать размеры створок, форточки. Это даст возможность купить только необходимое количество древесных материалов, а также в дальнейшем поможет сделать правильную разметку и разрез брусков.

Оконный переплет состоит из таких конструктивных элементов, как:

  • коробка;
  • вертикальные бруски обвязки (правый и левый);
  • 2 створки: 1 с форточкой и 1 без нее;
  • горбылек для форточки;
  • фрамуга;
  • импосты (горизонтальный, вертикальный);
  • элементы крепления (петли).

Далее следует подготовить части деревянного окна. Начинают это делать с отпиливания от приготовленного бруска деталей, длина которых соответствует горизонтальным и вертикальным брускам обвязки, горбылькам, фрамуге. Их количество и размеры должны строго соответствовать чертежу окна. Согласно этим чертежам можно отпилить детали форточки. Далее на обвязочных брусках, горбыльке, фрамуге выполняют фальцы. Наличие такой выемки на частях окна позволит в дальнейшем закрепить стекло.

Необходимо следить, чтобы глубина всех фальцев была одинаковая для всех элементов окна, иначе стекло не ляжет плотно и утеплить его будет невозможно. Причем на фрамуге делают такие фальцы по обеим сторонам бруска. Выполнять эти углубления нужно электрическим рубанком. Также с этой задачей можно справиться при помощи пилы, зажав предварительно брусок в тисках для жесткости.

Схемы положений форточки.

Однако пила для таких работ должна быть с мелкими зубцами, иначе при выполнении распила края могут оказаться неровными, со сколами. Если же при выполнении фальцев образовались незначительные дефекты (маленькие углубления), то их можно выровнять при помощи специальной замазки для дерева.

На горбыльке, кроме фальца, необходимо пропилить четверть, в которую в дальнейшем ляжет форточка. Размер выбранной четверти у горбылька зависит от того, в какую сторону будет открываться форточка, наружу или вовнутрь. Если планируется открывание форточки внутрь, то на стороне фальца прибивают или приворачивают на саморезы дополнительную ограничительную планку. При открывании форточки вовнутрь в такой планке нет нужды. Дополнительное углубление можно произвести при помощи стамески, причем сделать это можно аккуратно и ровно.

После этого начинают делать шипы и проушины. Именно при помощи них будет происходить скрепление рамы. Шип – это специально пропиленный по размерам выступ, а прорезь (паз) называют проушиной. Выполнение проушин и шипов необходимо делать строго по размерам и очень тщательно, не допуская отклонений даже на миллиметр. От их правильного исполнения зависит надежность крепления и долговечность рамы. При создании шипа надо учесть то, что лицевое его плечо будет размером с величину уже пропиленного фальца. После разметки выполняют пропилы при помощи электрического лобзика или пилки по металлу. Чтобы выполнить проушину, необходимо по разметке выполнить пропилы.

Успех автоматизированных форточек

Автоматика, открывающая и закрывающая форточки, работает на принципе расширения машинного масла. Такие механизмы заводского производства можно приобрести в интернете и в традиционных магазинах

При покупке следует обратить внимание на важные моменты:

  1. Цена. Механизм с доводчиком стоит от 1600 до 3500 тыс. р. Их нужно столько, сколько окон у вас в теплице.
  2. Уточните, на какой вес рассчитан агрегат.
  3. Узнайте, можно ли понравившуюся вам модель настроить на определенную температуру. Эта функция есть не у всех устройств.

Если вы не хотите автоматизировать форточки с помощью заводских механизмов, то организуйте вентиляцию в теплице своими руками из подручных приспособлений.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
